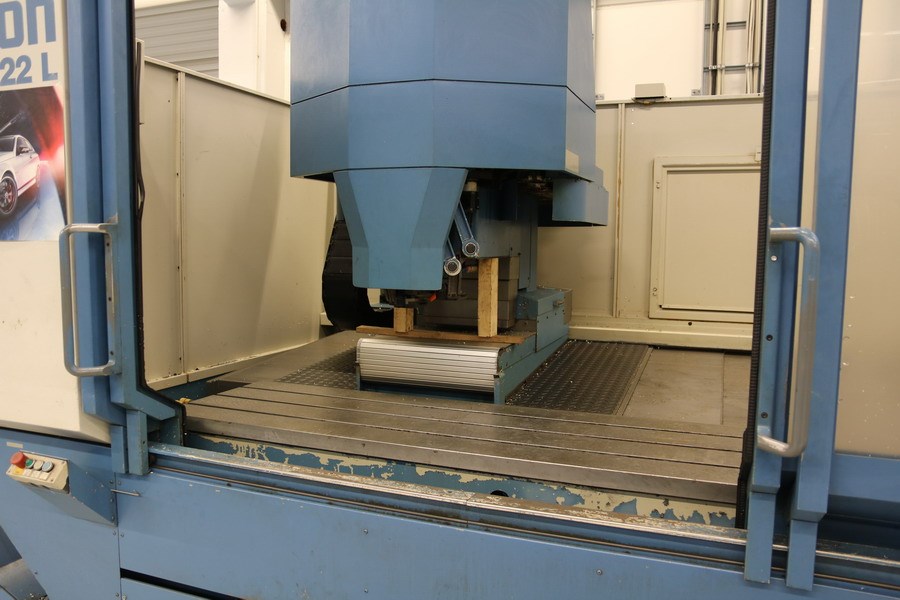

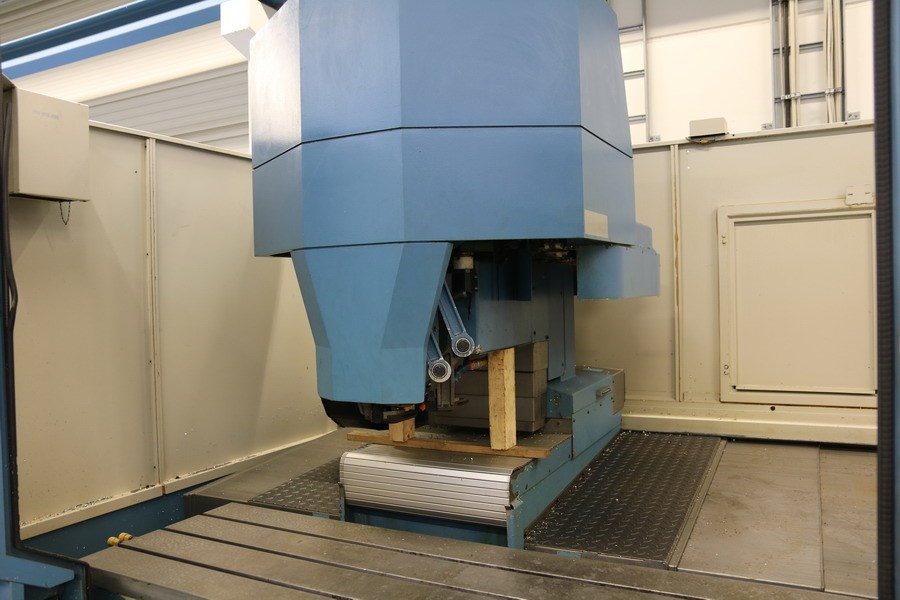

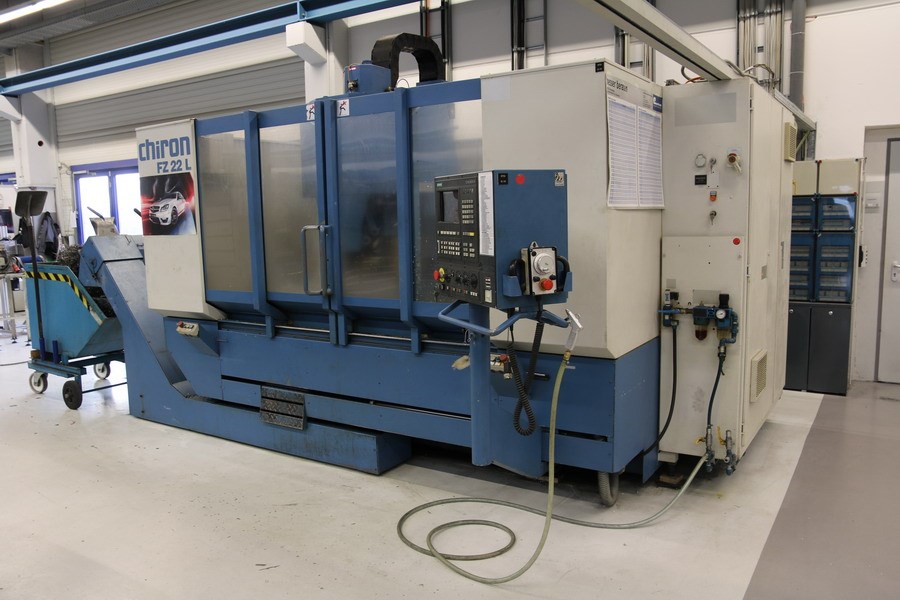

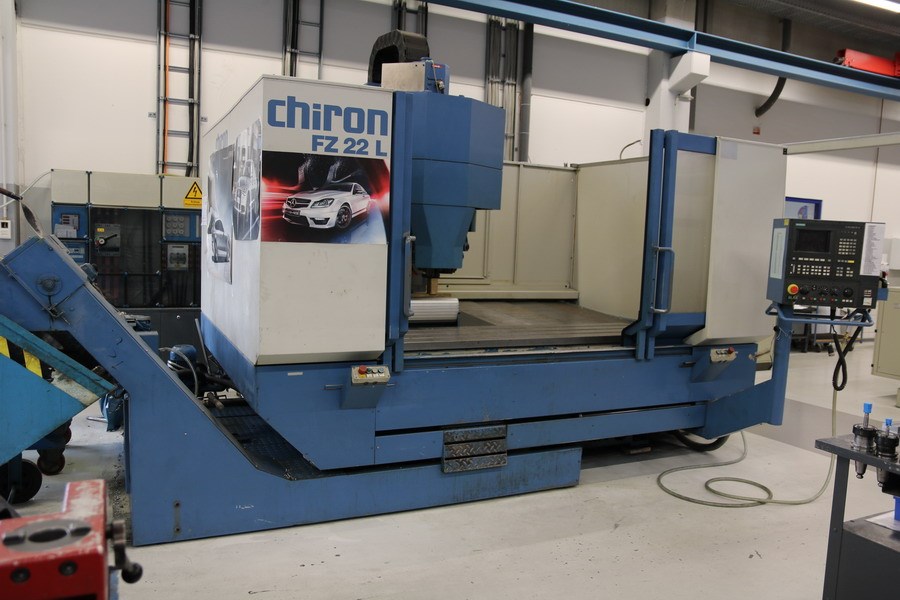

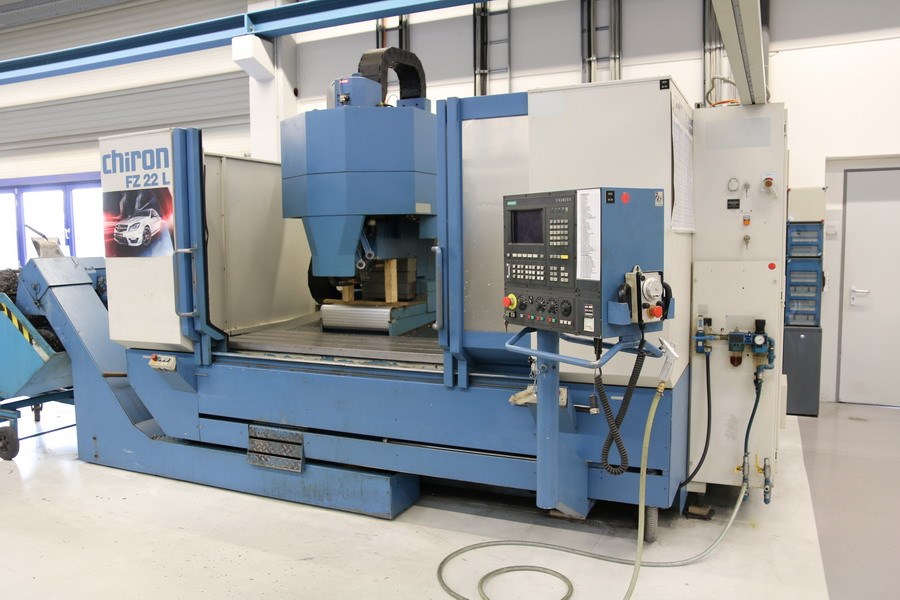

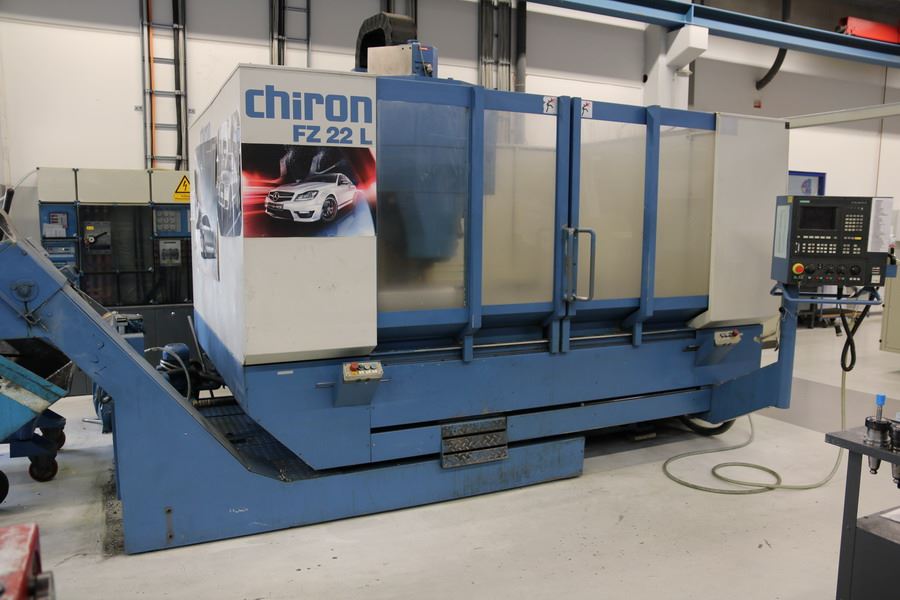

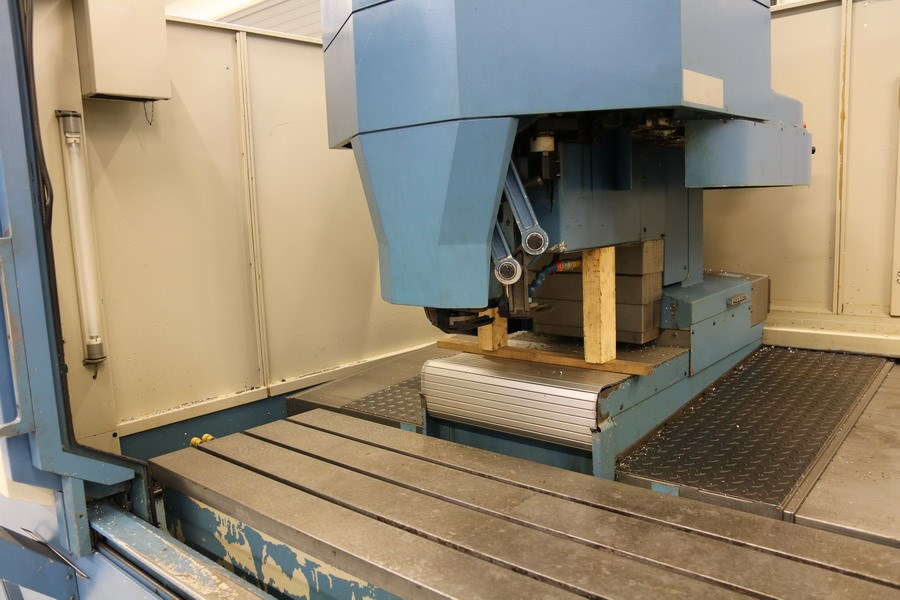

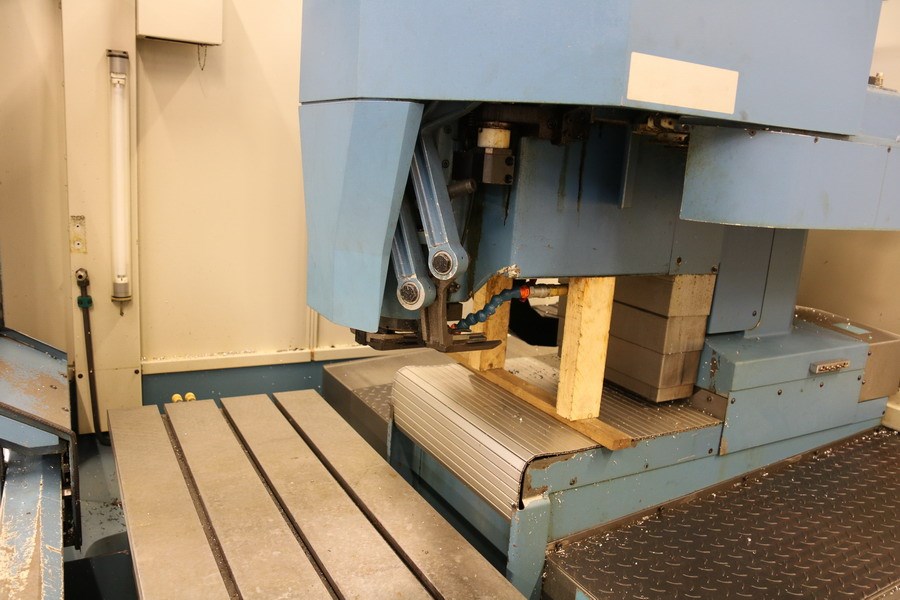

CHIRON - FZ 22 L
CNC - Bearbeitungszentren
Vertikal
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| CHIRON - FZ 22 L | |
| Angebotsdetails | |
| Lagernummer | 1039-7708 |
| Maschinenart | Bearbeitungszentrum - Vertikal |
| Hersteller | CHIRON |
| Type | FZ 22 L |
| Baujahr | 1991 |

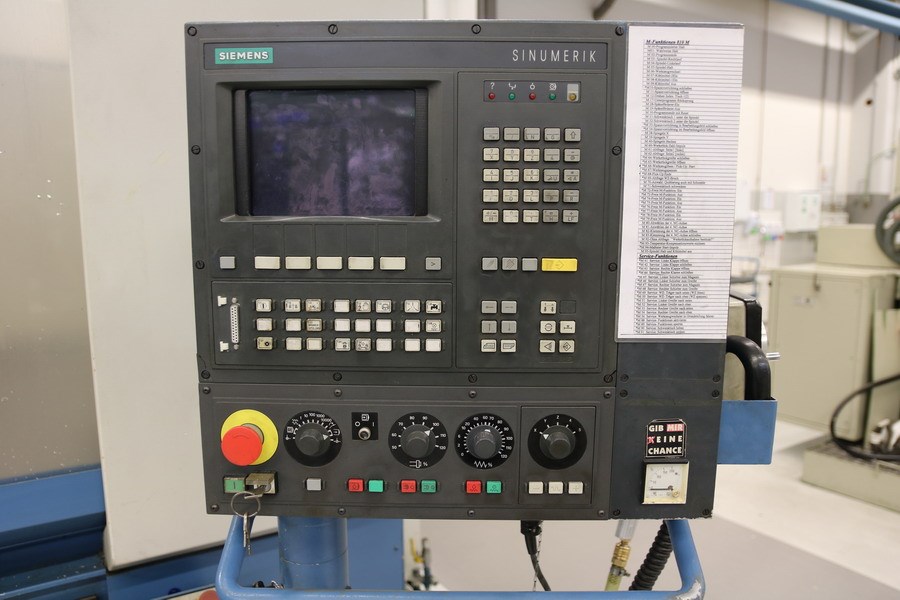

| Steuerung | Sinumerik 810 M Siemens |
| Lagerort | D-59302 Oelde |
| Ursprungsland | Deutschland |
| Lieferzeit | sofort |
| Frachtbasis | ab Standort |
| Technische Details | |
| x-Weg | 1.600 mm |
| y-Weg | 520 mm |
| z-Weg | 425 mm |
| Steuerung | Sinumerik 810 M Siemens |

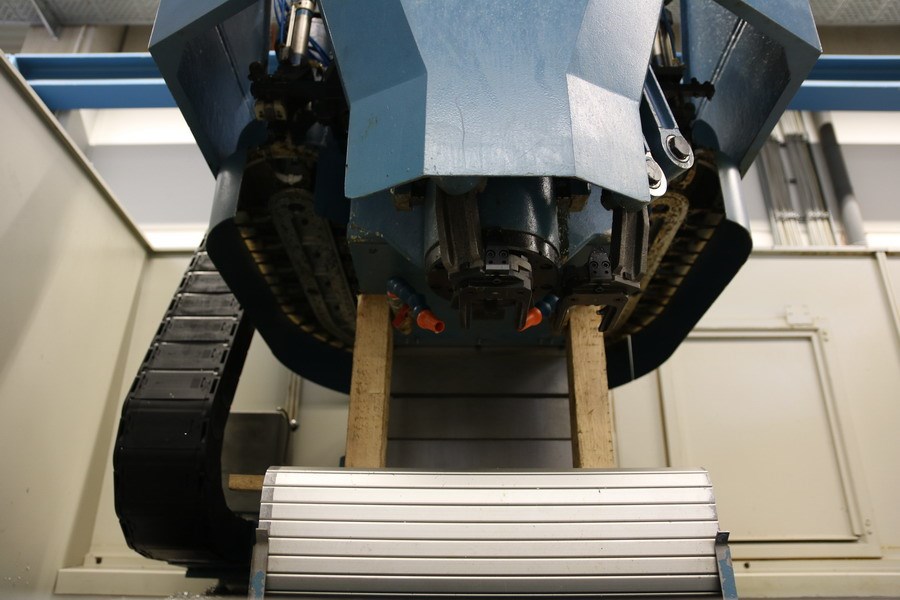

| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | 20 - 8.000 min/-1 |
| Antriebsleistung - Hauptspindel | ((( - ))) kW |
| Max. Drehmoment | 120 Nm |
| Werkzeugaufnahme | SK 40 DIN 69871 |
| Spindellagerdurchmesser | 80 mm |

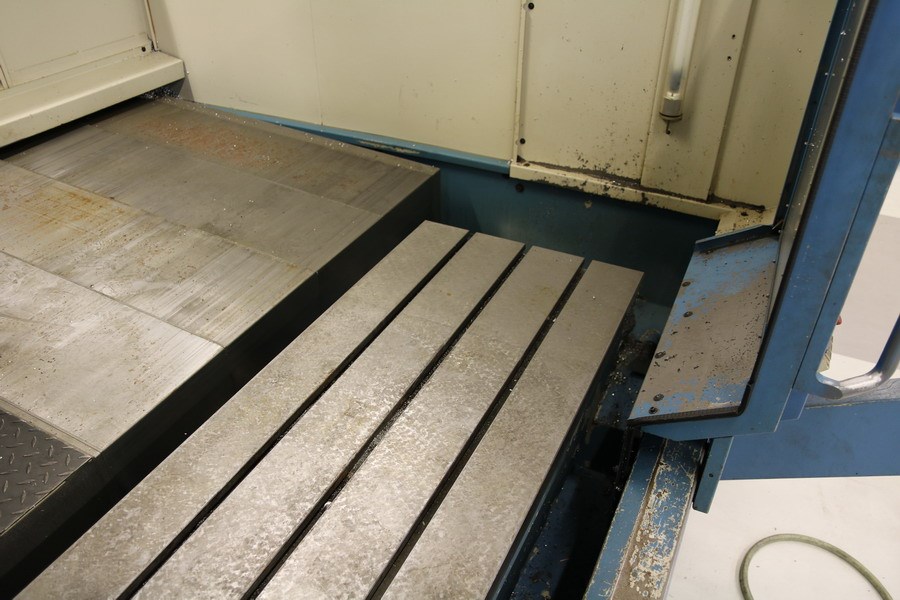

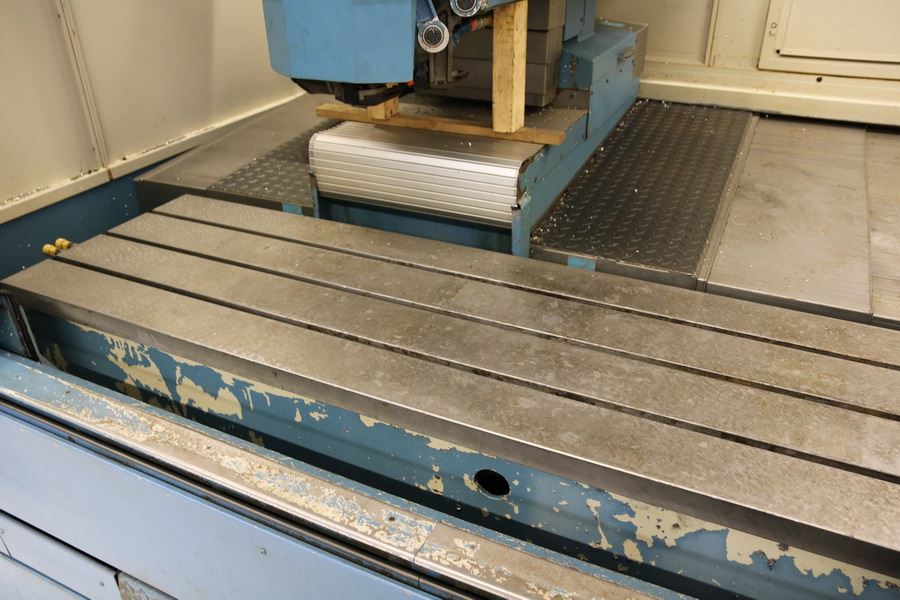

| Arbeitstisch: | |
| Tischaufspannfläche | 2.300 x 570 mm |
| max. Tischbelastung | 500 kg/m |
| Abstand Spindel / Tisch | 190 - 615 mm |
| Abstand Spindelmitte bis Ständer | 535 mm |
| Werkzeugwechsler: | |
| Anzahl der Werkzeugplätze | 40 pos. |
| Werkzeugaufnahme | SK 40 DIN 69871 |
| max. Werkzeugdurchmesser | 75 mm |
| max. Werkzeugdurch. bei freier Nachbarbox. | 105 mm |
| max. Werkzeuglänge | 250 mm |
| max. Werkzeuggewicht | 8,0 kg |
| Wechselzeit Werkzeug - Werkzeug | 2,0 sec |
| Wechselzeit Span - Span | 4,8 sec |
| Vorschübe: | |
| Eilgang ( X / Y / Z ) | 20 m/min |
| Vorschubkraft | max. 10 kN |
| Vorschubgeschwindigkeit | 1 - 4.000 mm/min |
| Zerspanwerte: | |
| Bohrleistung in Stahl | St 60: 35 mm |
| Gewindedurchmesser | M 27 mm |
| Zerspanvolumen | 300 cm³/min |
| Gesamtleistungsbedarf | 30 kVA |
| Maschinengewicht ca. | 10,0 t |
| Raumbedarf ca. | 6,0 x 4,0 x 3,2 m |
| Zubehör | |
| Dokumentation | |

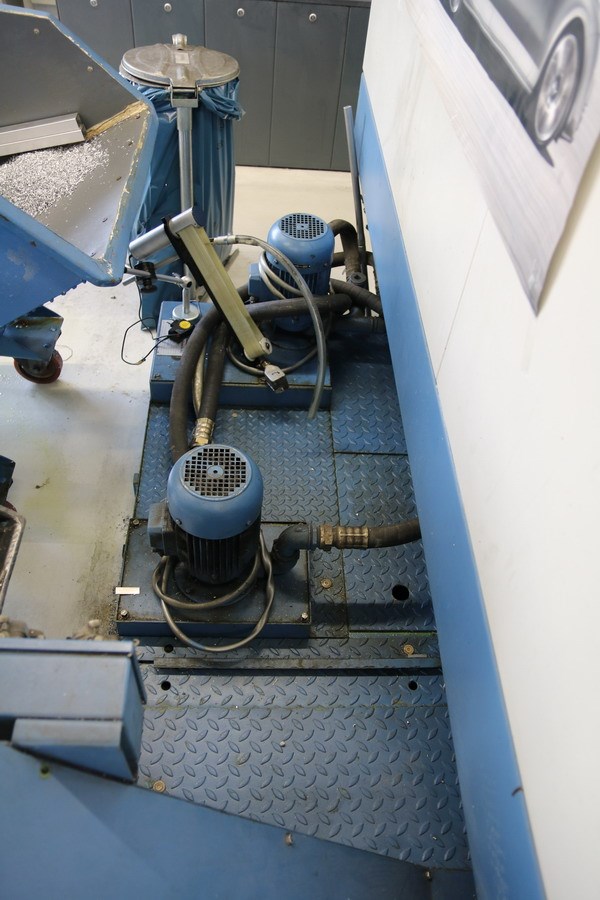

| Kühlmitteleinrichtung | |

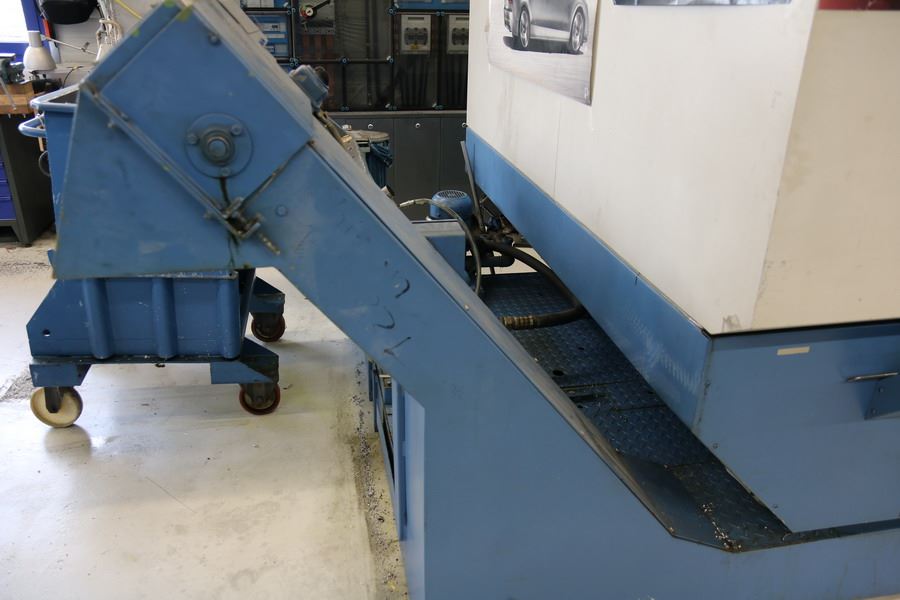

| Späneförderer | |
| Werkzeugwechsler 40 - fach | |

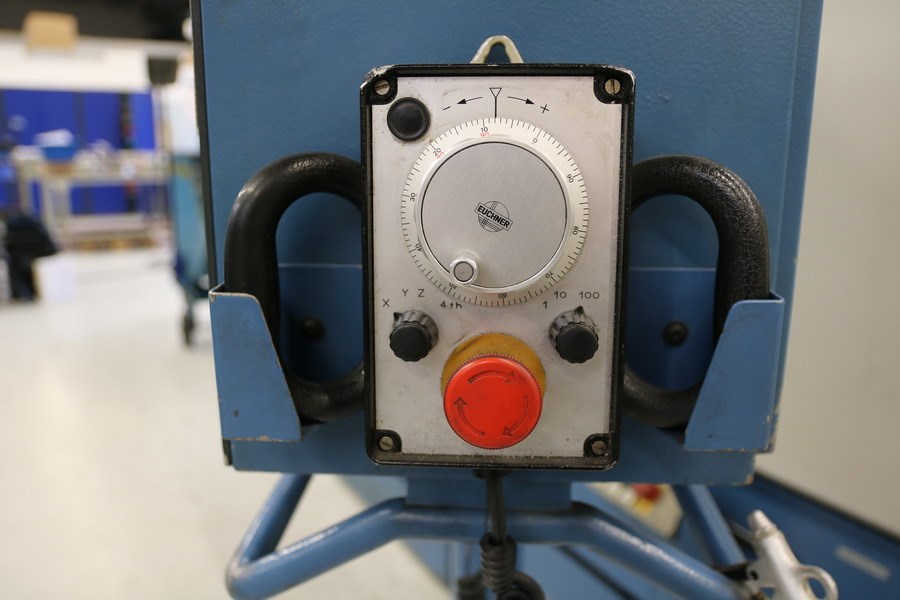

| elektr. Handrad | |
| Zusatzinformationen | |
| CNC - Bearbeitungszentrum Vertikal CHIRON - FZ 22 L |
|
| Irrtum in den technischen Daten vorbehalten. | |
