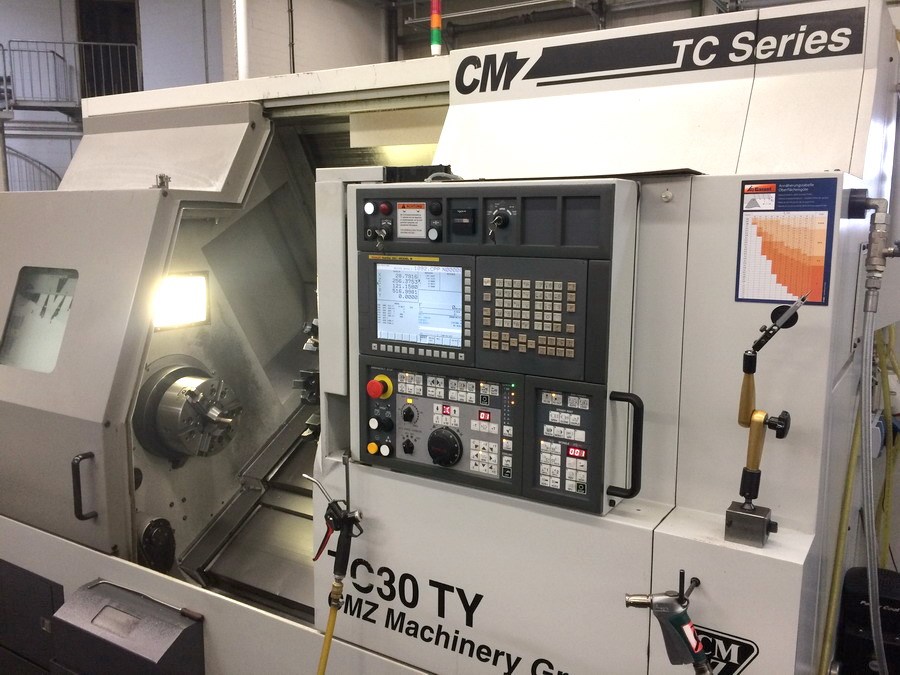

CMZ - TC 30 TY - 800
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| CMZ - TC 30 TY - 800 | |
| Angebotsdetails | |
| Lagernummer | 1039-7679 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | CMZ |
| Type | TC 30 TY - 800 |
| Baujahr | 2012 |

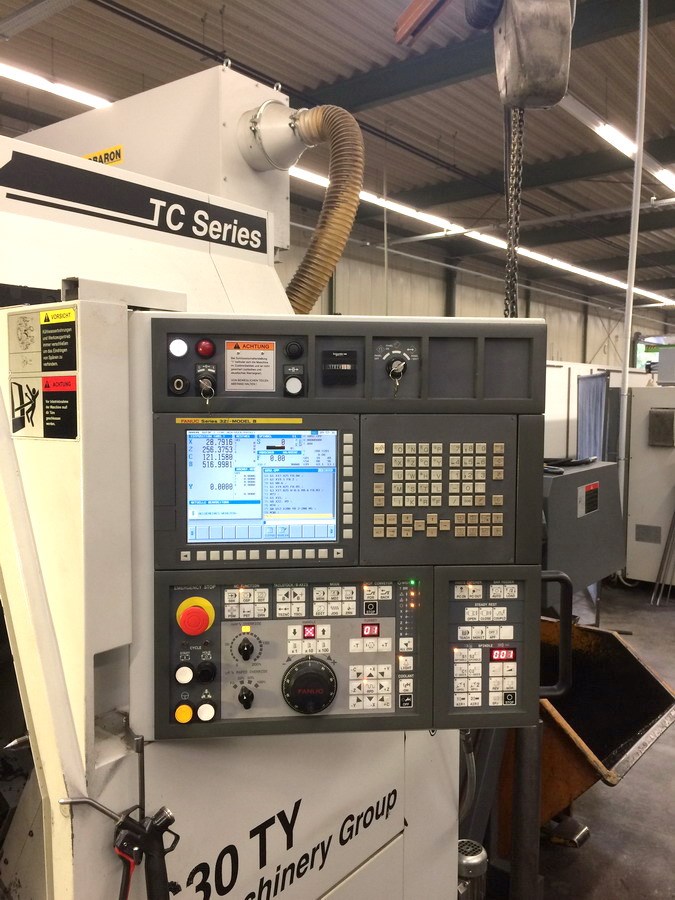

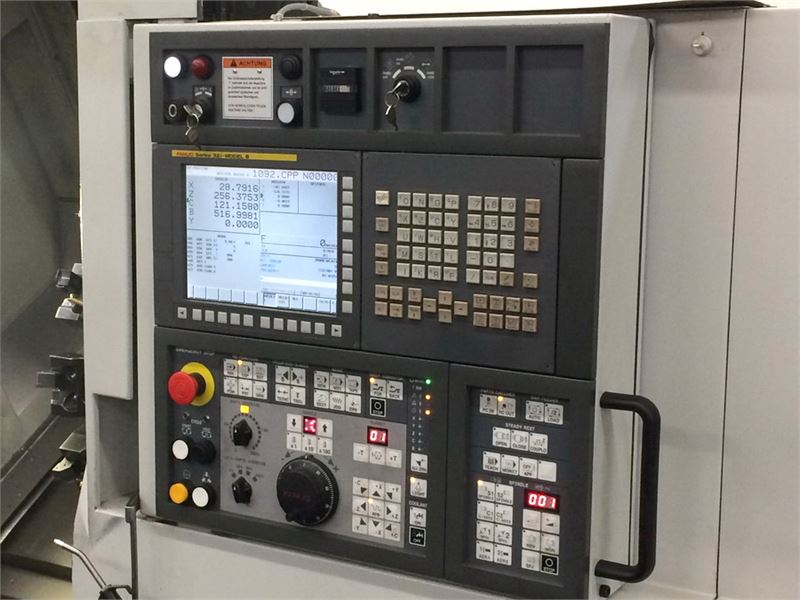

| Steuerung | Fanuc 32 iB |
| Lagerort | Nordrhein-Westfalen |
| Ursprungsland | Deutschland |
| Lieferzeit | April 2018 |
| Frachtbasis | ab Standort |
| Technische Details | |
| Drehdurchmesser | 550 mm |
| Drehlänge | 800 mm |
| Steuerung | Fanuc 32 iB |
| Umlaufdurchmesser über Bett | 920 mm |
| Umlaufdurchmesser über Planschlitten | 745 mm |
| Spitzenweite | 874 mm |
| Hauptspindel: | |
| Max. Drehzahl | 3.500 min/-1 |
| Antriebsleistung - Hauptspindel | 42 / 27 kW |
| Spindelbohrung | 86 mm |
| max. Stangendurchmesser | 76 mm |
| max. Futterdurchmesser | 250 mm |
| Spindelnase | ASA 8 A2 |
| Max. Drehmoment | 1.020 / 720 Nm |
| Verfahrwege: | |
| x-Achse | 315 mm |
| y-Achse | +80 / -60 mm |
| z-Achse | 800 mm |

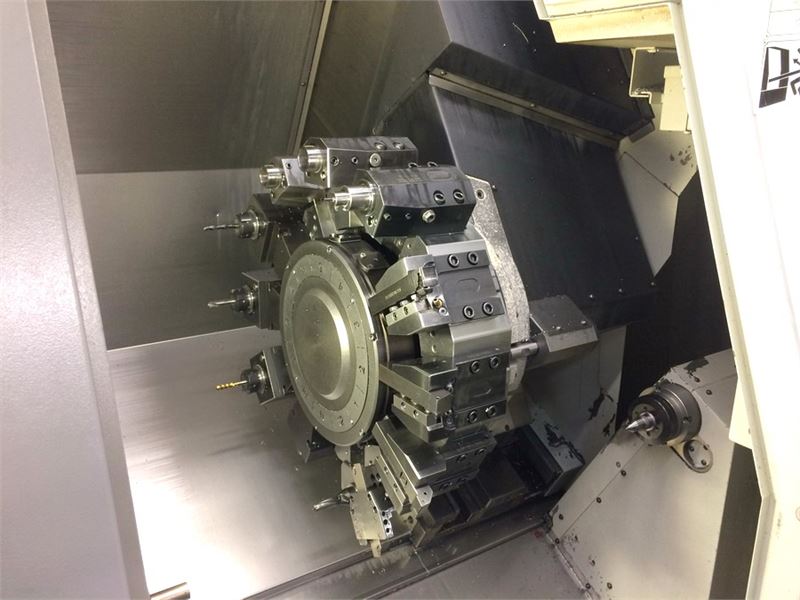

| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 12 pos. |
| Schaftdurchmesser | 25 x 25 mm |
| Werkzeugaufnahme | VDI 50 |
| Anzahl der angetriebenen Werkzeugstationen | 12 pos. |
| Drehzahl angetriebene Werkzeuge | 4.000 min/-1 |
| Antriebsleistung angetr. WZ-Stationen | 16 kW |
| Max. Drehmoment | 75 Nm |

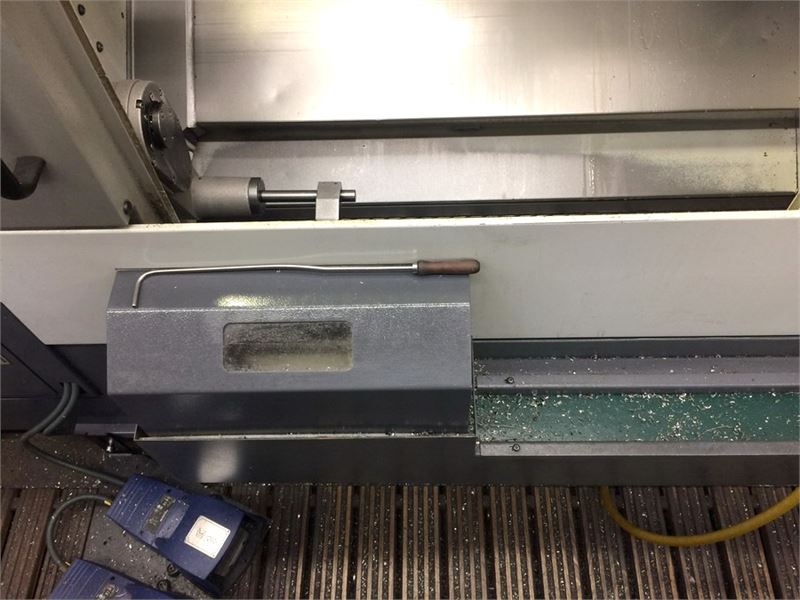

| Reitstock: | |
| Reitstockverfahrweg | 800 mm |
| Pinolenhub | 120 mm |
| Vorschübe: | |
| Eilgang ( X / Y / Z ) | 30 / 15 / 30 m/min |
| Gesamtleistungsbedarf | 45 kW |
| Maschinengewicht ca. | 7,5 t |
| Raumbedarf ca. | 3,5 x 2,8 x 2,3 m |
| Zubehör | |
| Dokumentation | |
| Späneförderer | |
| Kühlmitteleinrichtung | |
| Hochdruckkühlung | 15 bar |
| Reitstock | progr. |
| Teilefänger | |
| Signallampe | |
| Interface für Stangenlader | |
| C-Achse | 0,001° |
| Hydraulikeinheit | |

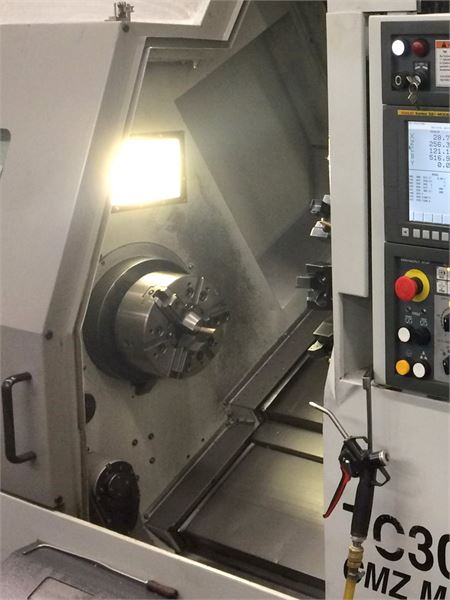

| Dreibackenfutter | SMW Autoblok 250 |
| Y-Achse | |
| Werkzeugrevolver | |
| Werkzeugeinmessung | |
| Absauganlage | |
| lineares Messsystem | x-Axis |
| Zusatzinformationen | |
| CNC - Dreh- und Fräszentrum CMZ - TC 30 TY / 800 - Y-Achse - C-Achse |
|
| Irrtum in den technischen Daten vorbehalten. | |
