Das Angebot ist beendet.

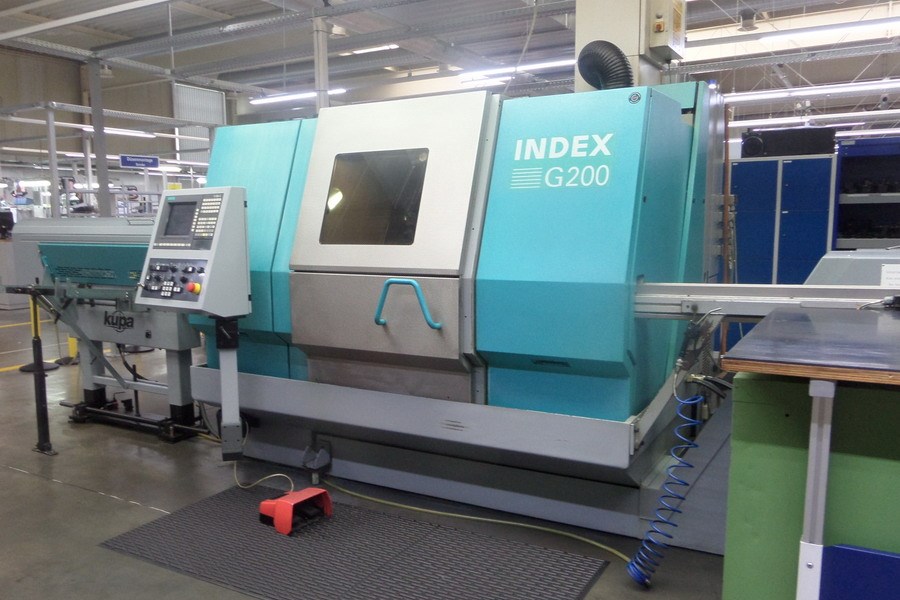

INDEX - G 200
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| INDEX - G 200 | |
| Angebotsdetails | |
| Lagernummer | 1039-7673 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | INDEX |
| Type | G 200 |
| Baujahr | 2000 |
| Steuerung | C 200-4 Index |
| Lagerort | Hessen |
| Ursprungsland | Deutschland |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |
| Technische Details | |
| Drehdurchmesser | 200 mm |
| Drehlänge | 400 mm |
| Steuerung | C 200-4 Index |
| Umlaufdurchmesser | 420 mm |
| Hauptspindel: | |
| nutzbarer Stangendurchmesser | 60 mm |
| Spindeldurchmesser im vord. Lager | 100 mm |
| Spannfutter-Durchmesser | max. 160 mm |
| Spindelnase | ISO 702/1 / 5 |
| Drehzahlbereich - Spindel | max. 5.000 min/-1 |
| Antriebsleistung - Spindelmotor | 100% ED= 7,5/13/20 kW |
| Antriebsleistung - Spindelmotor | 40% ED= 13,3/22/29 kW |
| C-Achse | 0,001 ° |
| Gegenspindel: | |
| Stabdurchmesser | 60 mm |
| Spindeldurchmesser im vord. Lager | 100 mm |
| Spannfutterdurchmesser | max. 160 mm |
| Spindelnase | ISO 702/1 / 5 |
| Drehzahlbereich - Spindel | max. 5.000 min/-1 |
| Antriebsleistung - Spindelmotor | 100% ED= 7,5/13 kW |
| Antriebsleistung - Spindelmotor | 40% ED= 13,3/22 kW |
| C - Achse | 0,001 ° |
| Verfahrweg Gegenspindel | 445 mm |
| Werkzeugrevolver: | |
| Anzahl der Revolver | 2 |
| Revolverkopf (x-fach) | 2 x 14 pos |
| Revolver 1: | |
| Verfahrweg - x | 155 mm |
| Verfahrweg - y | 120 mm |
| Verfahrweg - z | 400 mm |
| B-Achse | 360 ° |
| Drehzahlbereich - angetr. Werkzeugstationen | max. 6.000 min -1 |
| Antriebsleistung angetr. WZ-Stationen | 5,5 kW |
| Revolver 2: | |
| Verfahrweg - x | 105 mm |
| Verfahrweg - z | 400 mm |
| Drehzahlbereich - angetr. Werkzeugstationen | max. 6.000 min -1 |
| Antriebsleistung angetr. WZ-Stationen | 5,5 kW |
| Vorschübe: | |
| Eilgang X-Achse | 20 m/min |
| Eilgang Y-Achse | 7,5 m/min |
| Eilgang Z-Achse | 30 m/min |
| Gesamtleistungsbedarf | 33 kW |
| Maschinengewicht ca. | 4,3 t |
| Raumbedarf ca. | 7,5 x 2,1 x 2,1 m |
| Zubehör | |
| Dokumentation | |
| Späneförderer | |
| Werkzeugrevolver | 2x |
| div. Werkzeughalter | ca. 100 |
| angetriebene Werkzeuge | |

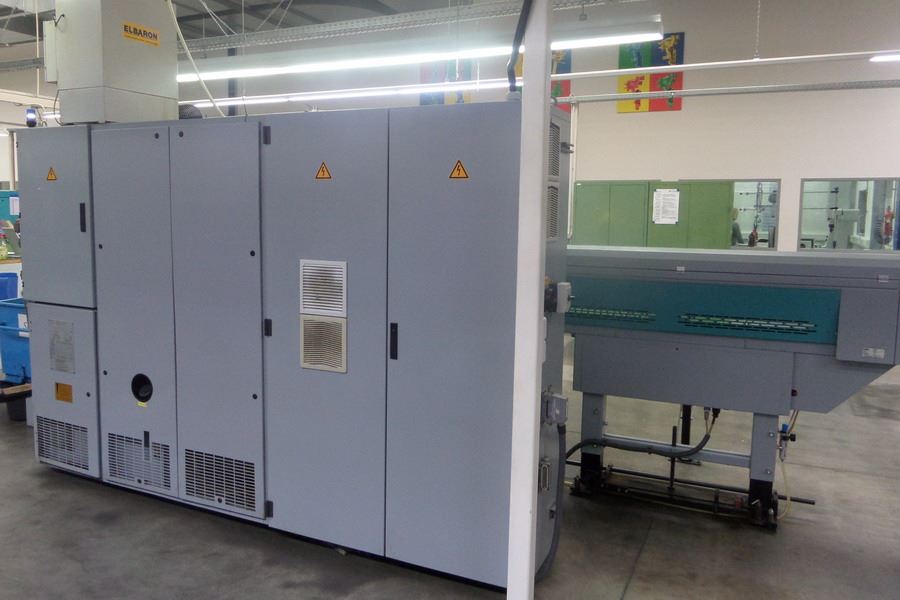

| Stangenlademagazin | Kupa LM 92 Pro |
| Interface für Stangenlader | |
| Kühlmitteleinrichtung | |
| Hochdruckkühlung | 80 bar |
| C-Achse | |
| Y-Achse | |
| B-Achse | |
| Hydraulikeinheit | |
| Zusatzinformationen | |
| CNC - Dreh- und Fräszentrum INDEX G 200 - 2 Revolver - Werkzeugantrieb - Spindeldurchlass: 60 mm - inkl. ca. 100 WZ-Halter |
|
| Irrtum in den technischen Daten vorbehalten. | |
