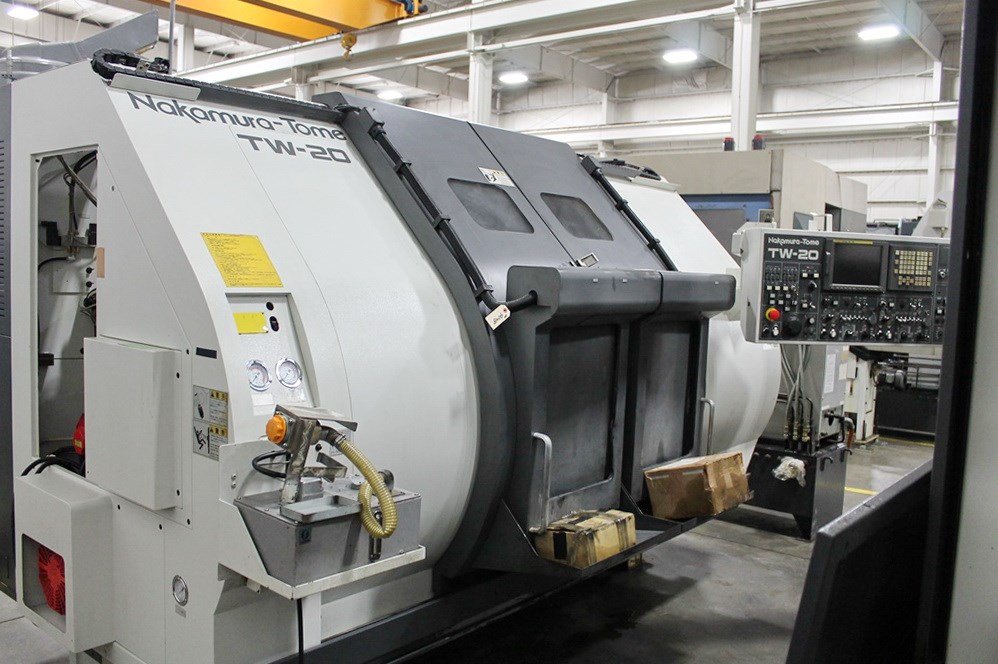

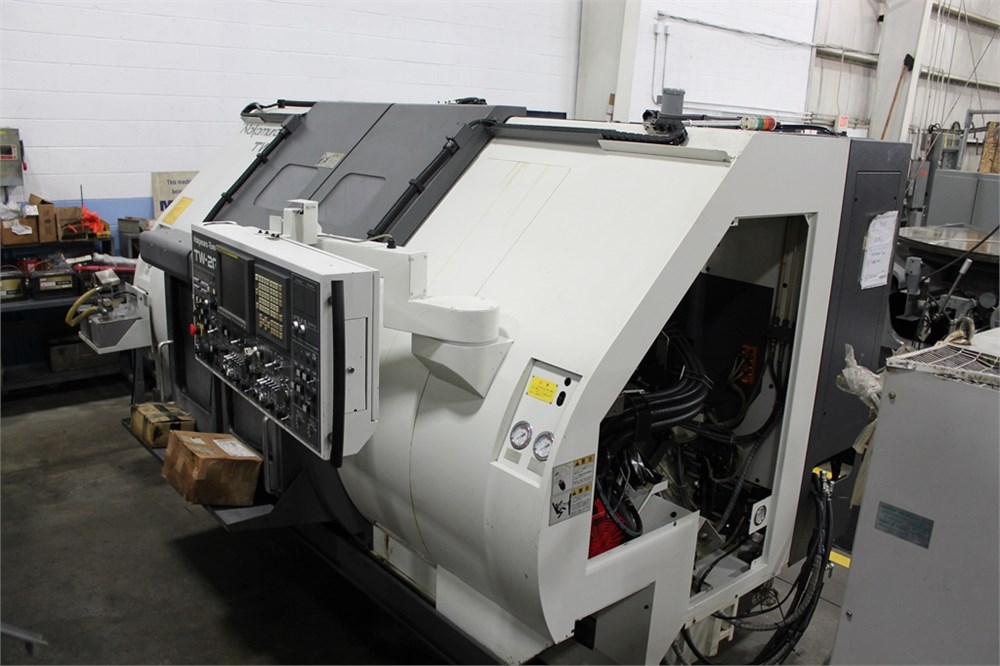

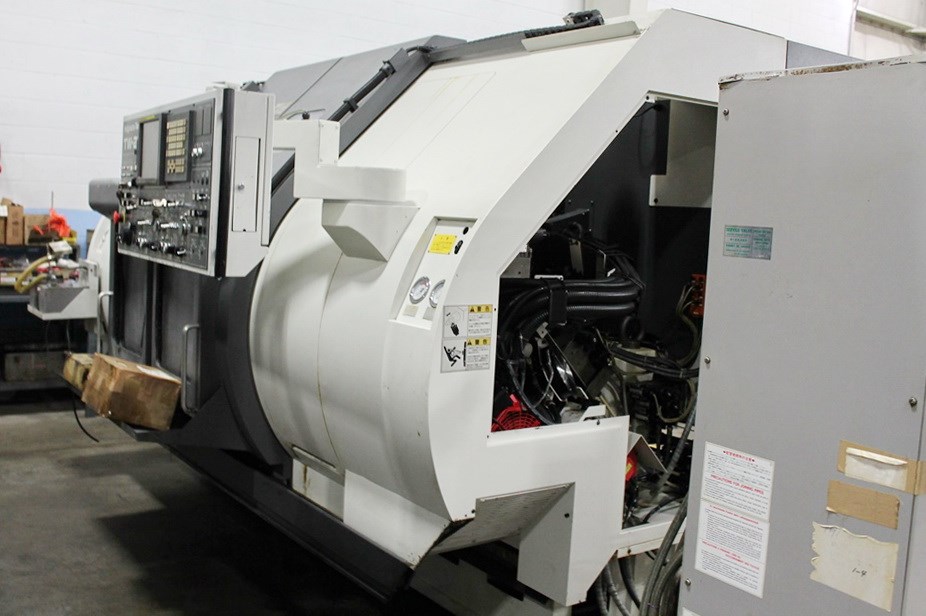

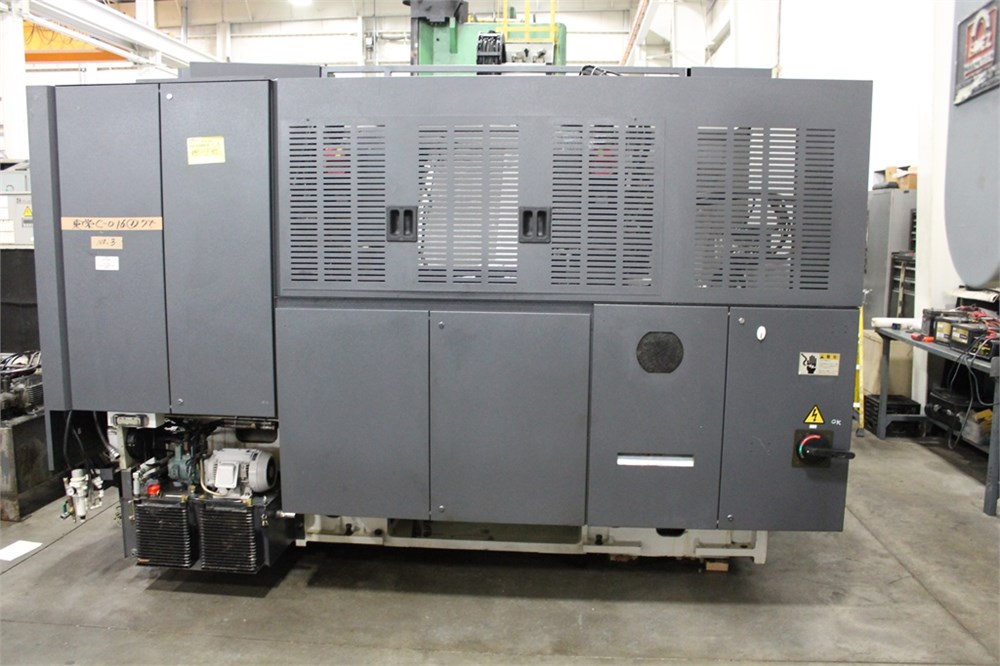

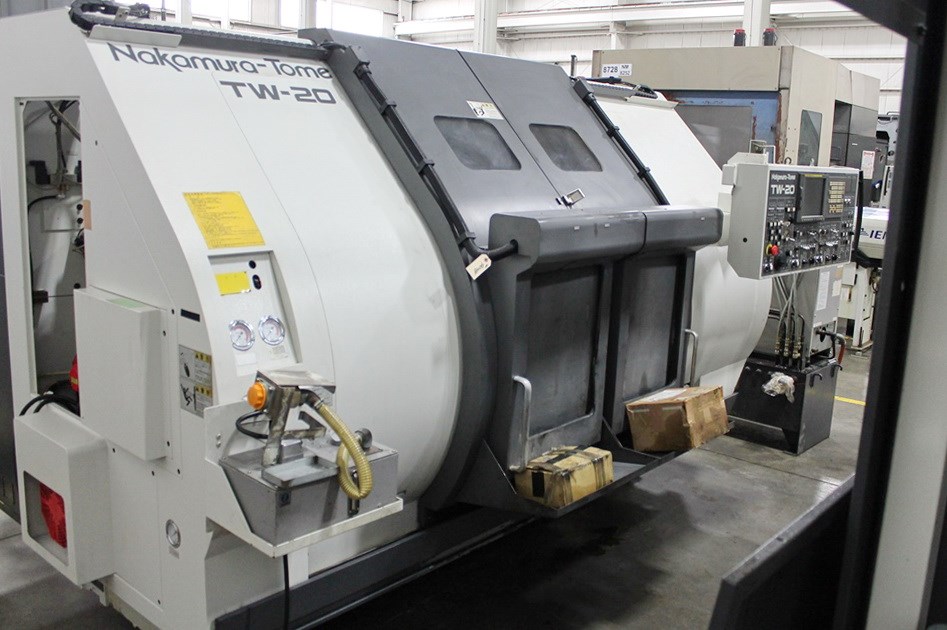

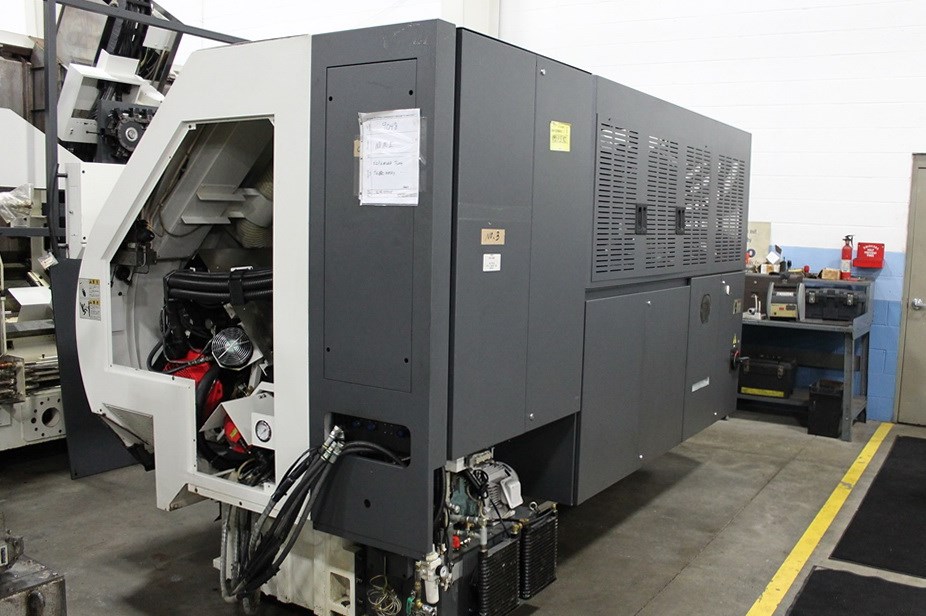

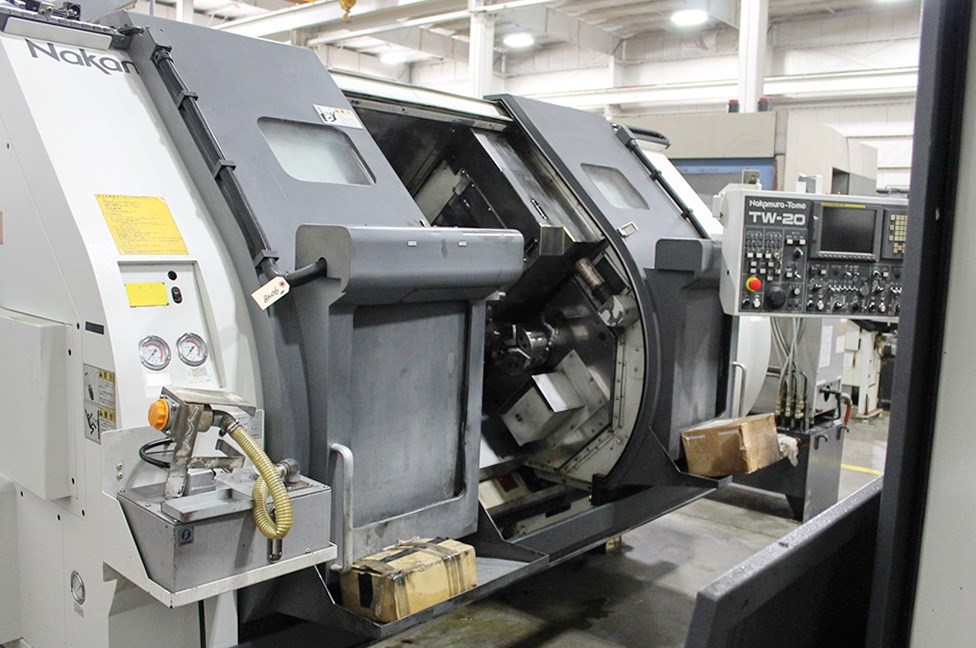

NAKAMURA - TW 20 MMY
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| NAKAMURA - TW 20 MMY | |
| Angebotsdetails | |
| Lagernummer | 1039-7672 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | NAKAMURA |
| Type | TW 20 MMY |
| Baujahr | 2003 |

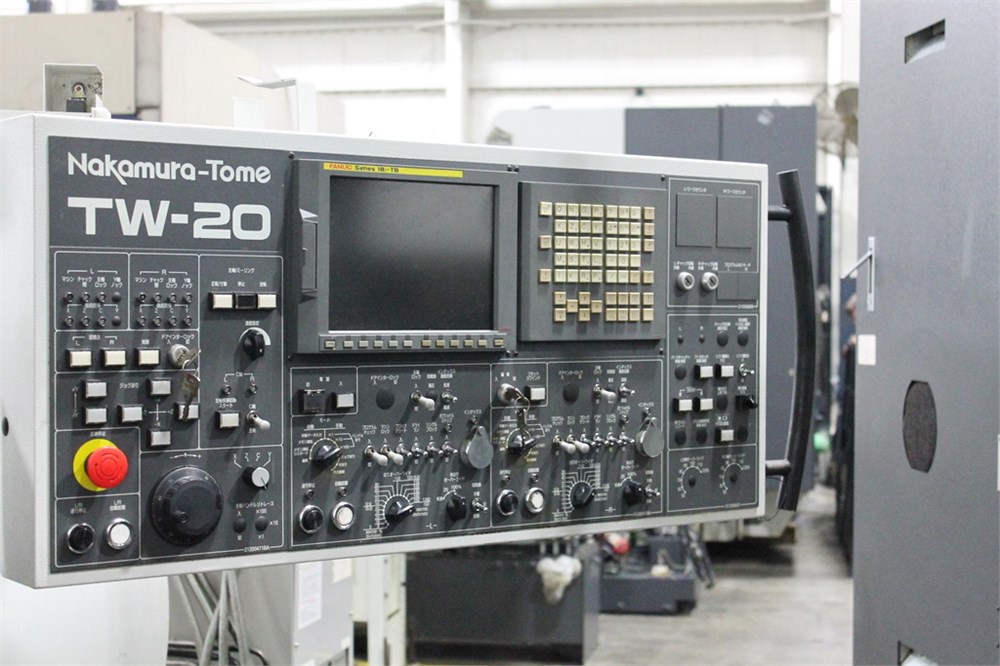

| Steuerung | Fanuc 16 iTB |
| Lagerort | USA |
| Ursprungsland | Japan |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |
| Technische Details | |
| Drehdurchmesser | max. 270 mm |
| Drehlänge | max. 192 mm |
| Steuerung | Fanuc 16 iTB |
| Abstand zwischen den Spindeln | 300 - 1.080 mm |
| Abstand Spindel - Revolverschlitten | 100 - 340 mm |
| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | 50 - 5.000 min/-1 |
| Antriebsleistung - Hauptspindel | 5,5 / 7,5 kW |
| Spindellagerdurchmesser | 90 mm |
| Spindelbohrung | 63 mm |
| Stangendurchgang | 51 mm |
| Futterdurchmesser | 200 mm |
| Gegenspindel: | |
| Drehzahlbereich - Gegenspindel | 50 - 5.000 min/-1 |
| Antriebsleistung - Gegenspindel | 3,7 / 5,5 kW |
| Spindellagerdurchmesser | 80 mm |
| Stangendurchgang | 42 mm |
| Futterdurchmesser | max. 165 mm |

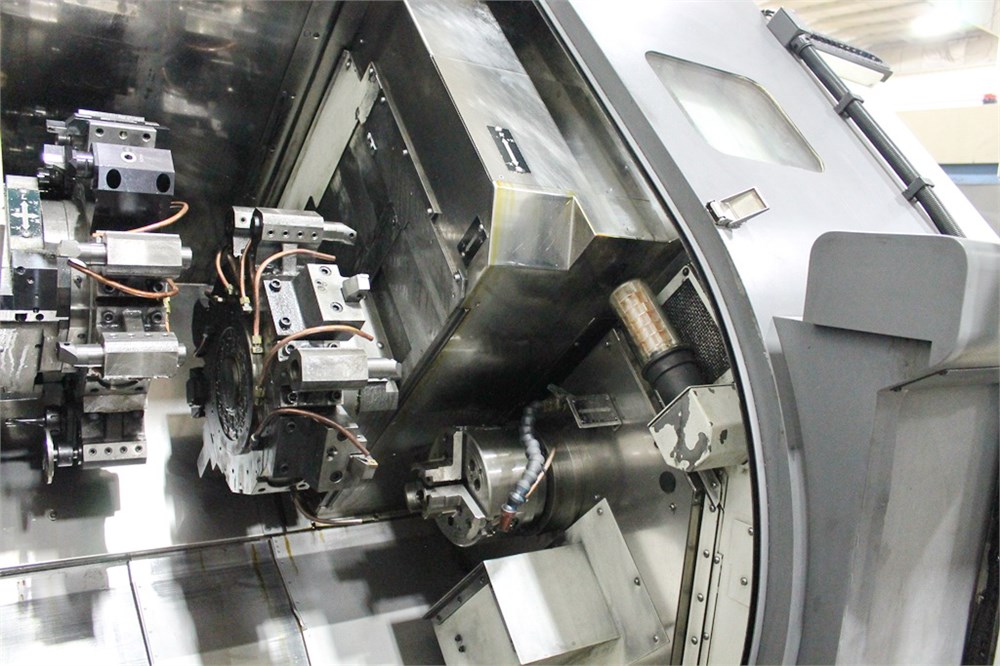

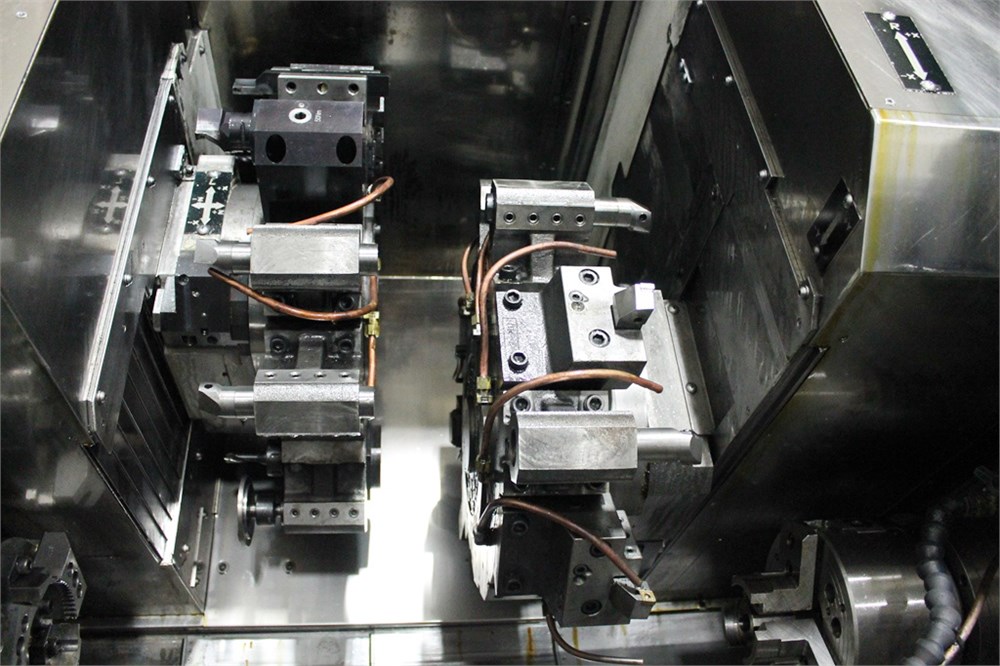

| Werkzeugrevolver: | |
| Anzahl der Revolver | 2 pos. |
| Anzahl der Werkzeugplätze | 2x 12 pos. |
| Anzahl der angetriebenen Werkzeugstationen | 2x 6 pos. |
| Schaftdurchmesser | 20 x 20 mm |
| Schaftdurchmesser der Bohrer | 25 mm |
| Antriebsleistung - angetr. Werkzeugpos. | 1,5 / 3 kW |
| Drehzahlbereich - angetr. Werkzeugpos. | 180 - 3.600 min -1 |
| Verfahrwege: | |
| x-Weg | 1/2: 175 mm |
| y-Weg | 80 (+/- 40) mm |
| z-Weg | 1/2: 240 / 680 mm |
| Vorschübe: | |
| Eilgang X-Achse | 12 m/min |
| Eilgang Z-Achse | 24 m/min |
| Gesamtleistungsbedarf | 41 kVA |
| Maschinengewicht ca. | 5,5 t |
| Raumbedarf ca. | 6,5 x 2,8 x 2,0 m |
| Zubehör | |
| Dokumentation | |
| Kühlmitteleinrichtung | |
| Gegenspindel | |
| Werkzeugrevolver | 2x |
| Dreibackenfutter | |
| Werkzeugantrieb | |
| Y-Achse | |
| Zusatzinformationen | |

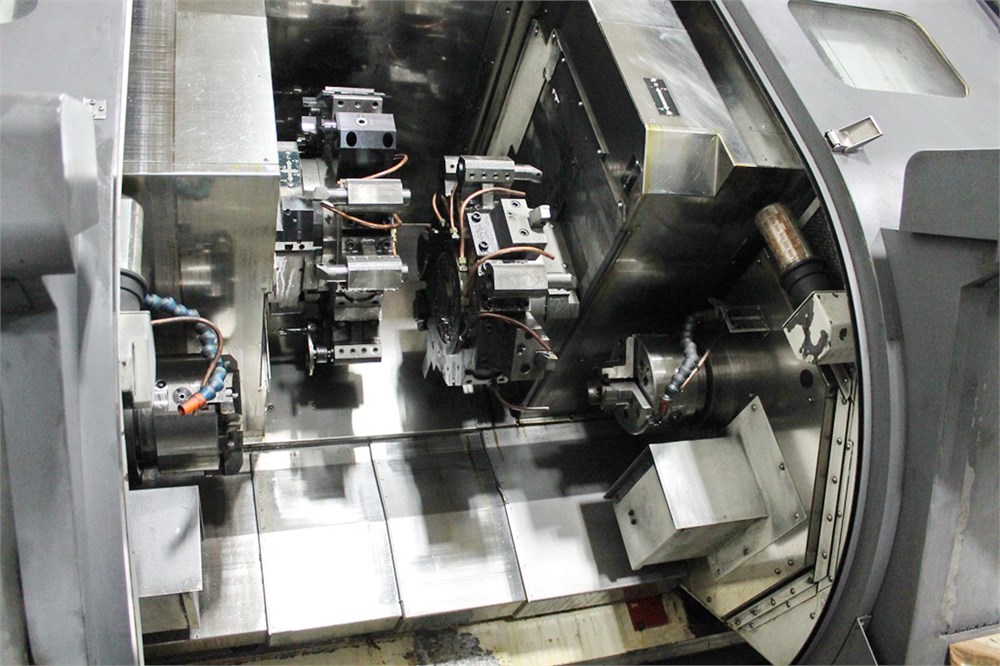

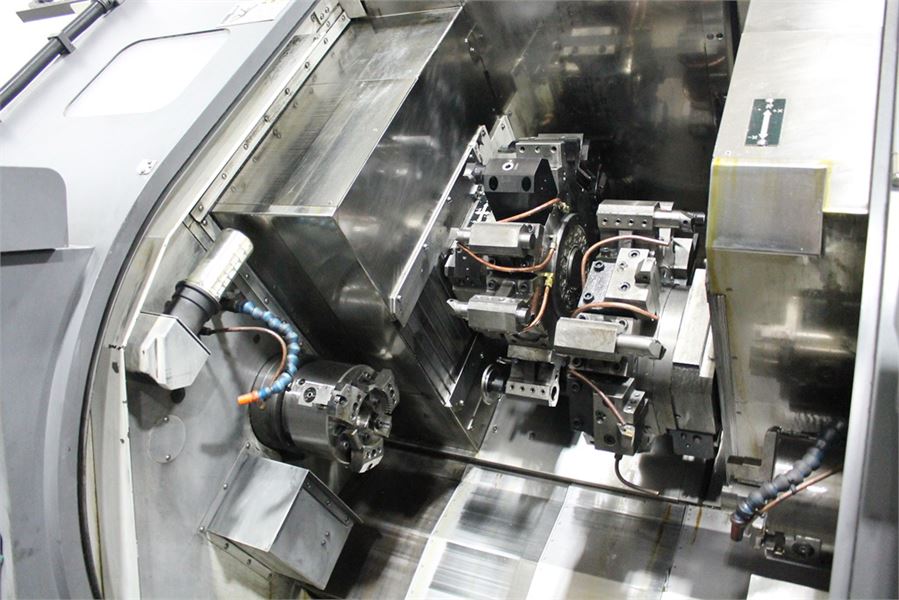

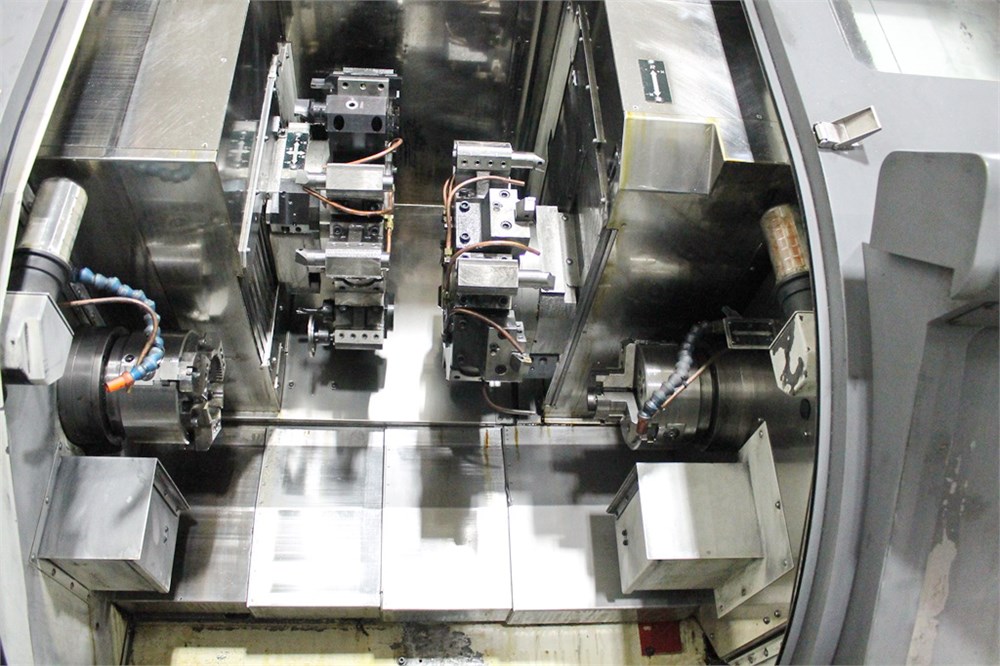

| CNC - Dreh- und Fräszentrum NAKAMURA - TW 20 MMY - Haupt- und Gegenspindel - zwei Revolver - Werkzeugantrieb - Y-Achse |
|
| Irrtum in den technischen Daten vorbehalten. | |
