Das Angebot ist beendet.

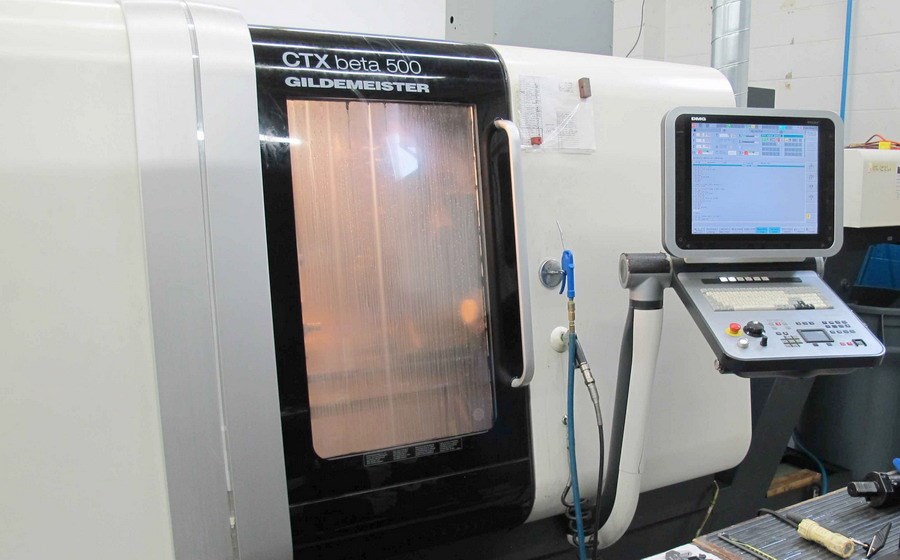

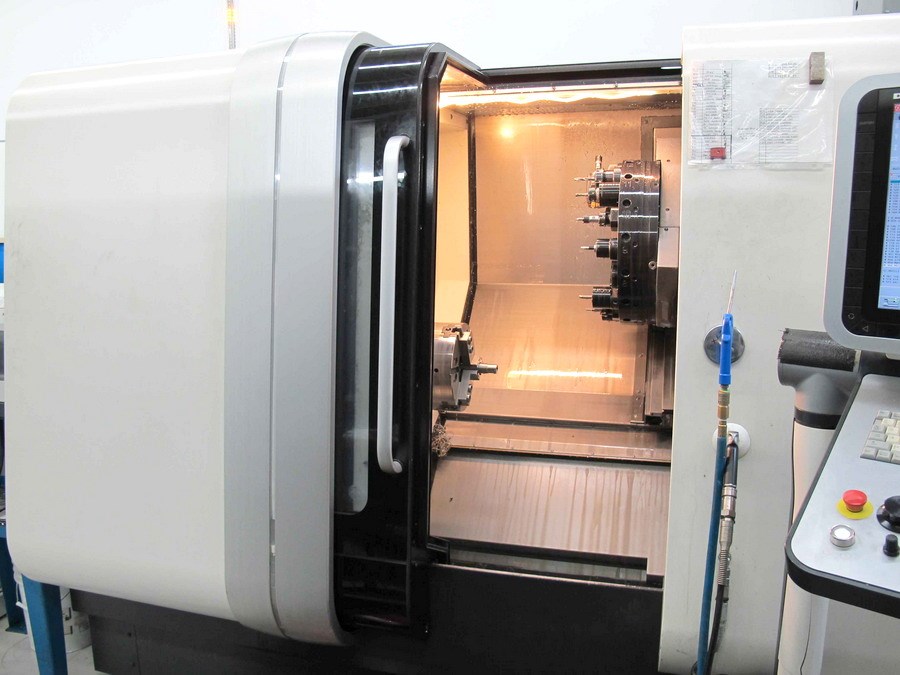

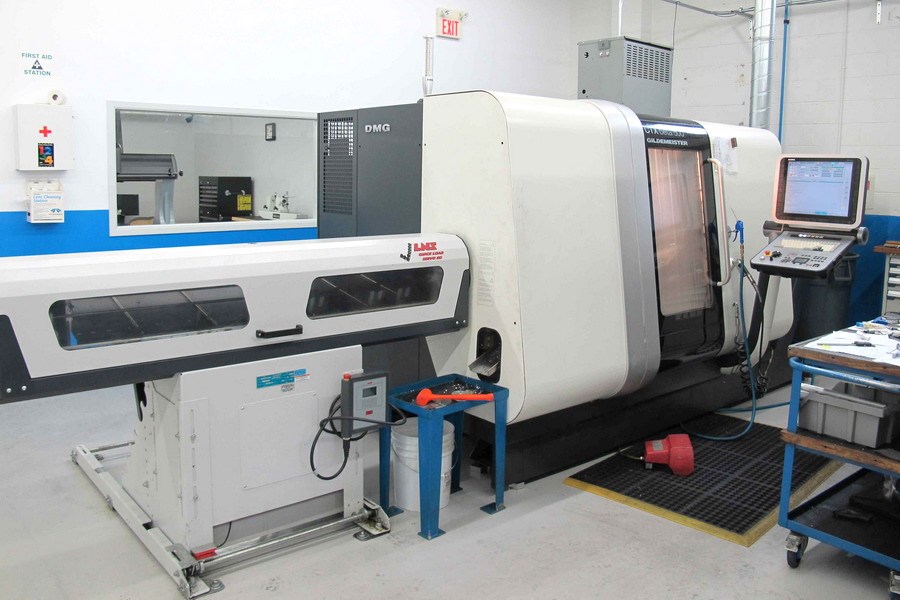

GILDEMEISTER - CTX beta 500
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| GILDEMEISTER - CTX beta 500 | |
| Angebotsdetails | |
| Lagernummer | 1039-7640 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | GILDEMEISTER |
| Type | CTX beta 500 |
| Baujahr | 2009 |

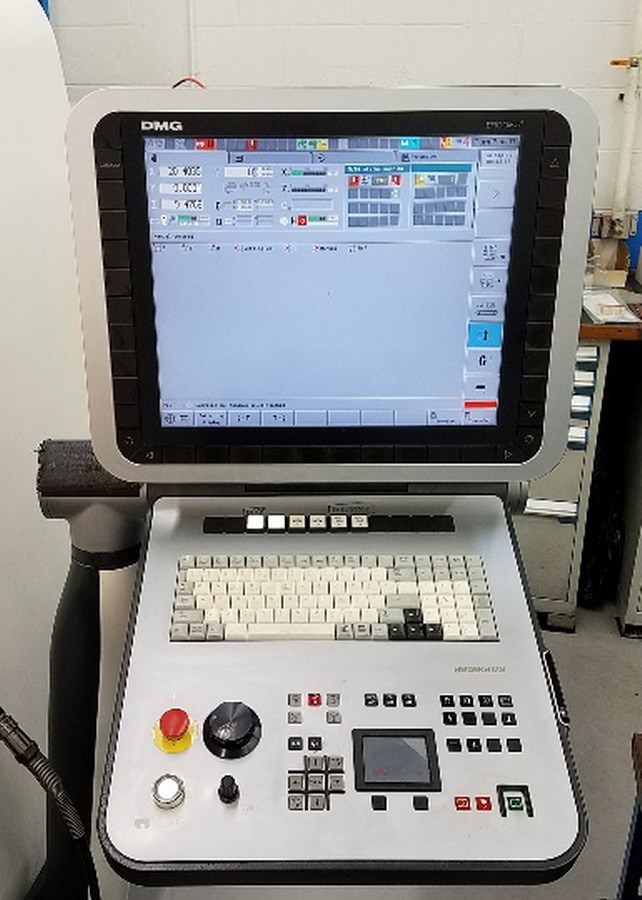

| Steuerung | iT Plus Heidemhain |
| Lagerort | D-59302 Oelde |
| Ursprungsland | Deutschland |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |
| Technische Details | |
| Drehdurchmesser | 410 mm |
| Drehlänge | 500 mm |
| Steuerung | iT Plus Heidemhain |
| Umlaufdurchmesser über Bett | 700 mm |
| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | 25 - 5.000 min/-1 |
| Antriebsleistung - Hauptspindel | 25 / 34 kW |
| Max. Drehmoment | 280 Nm |
| C-Achse | 0,01 ° |
| Spindelnase | 170 h5 |
| max. Futterdurchmesser | 315 mm |
| Futterdurchmesser | 250 mm |
| Spindeldurchmesser im vord. Lager | 130 mm |
| Spindelbohrung | 87 mm |
| max. Stangendurchmesser | 77 mm |

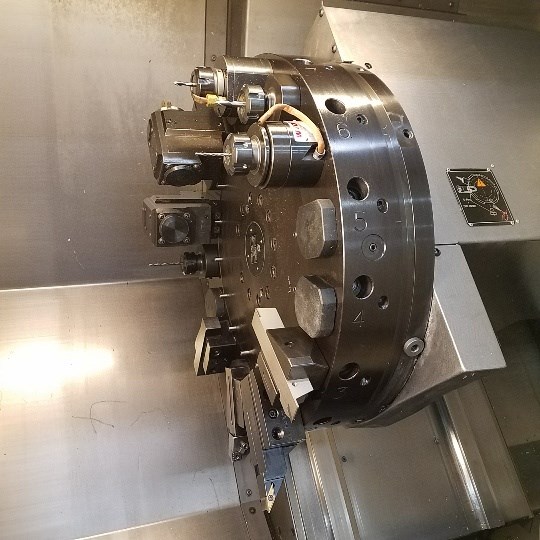

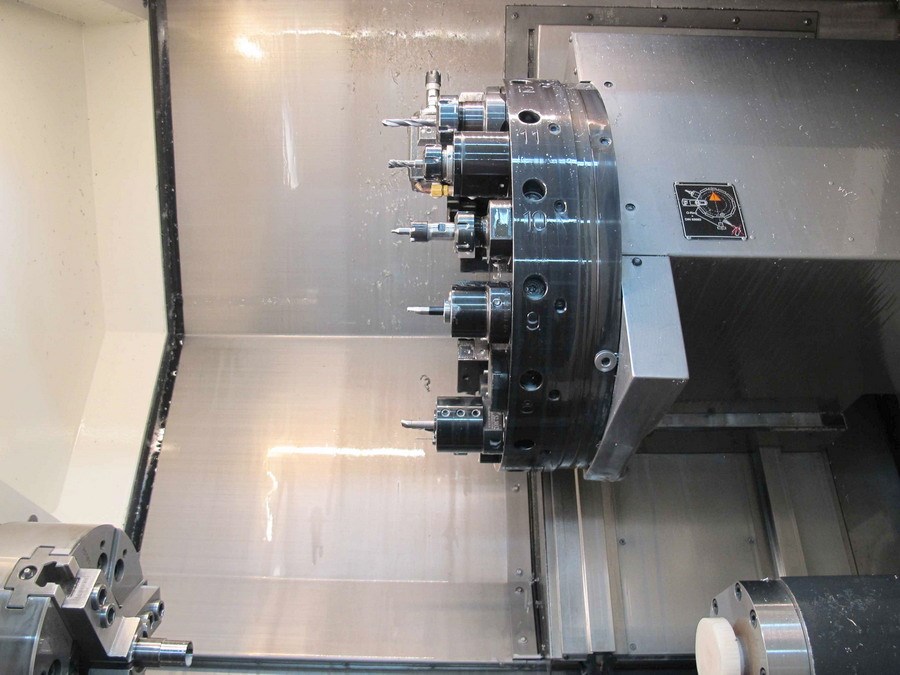

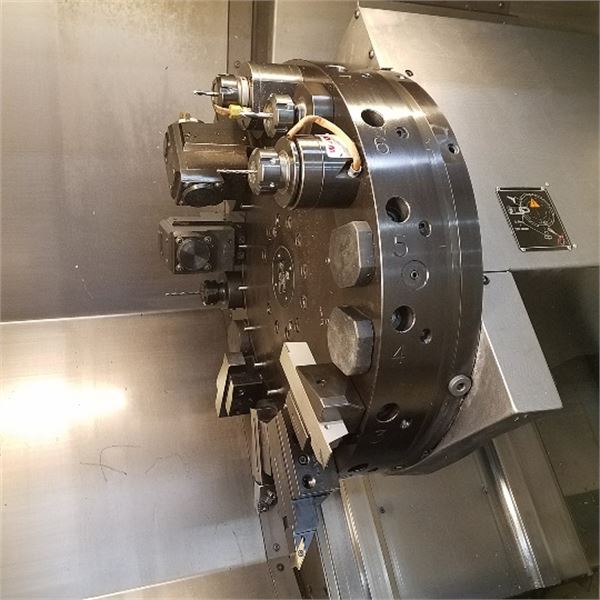

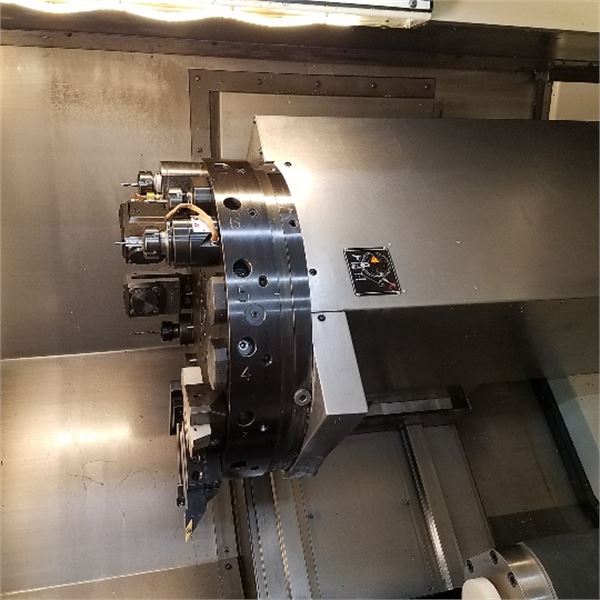

| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 16 pos. |
| Anzahl der angetriebenen Werkzeugstationen | 16 pos. |
| Antriebsleistung angetr. WZ-Stationen | 11,3 kW |
| Drehzahlbereich - angetr. Werkzeugstationen | max. 4.000 min -1 |

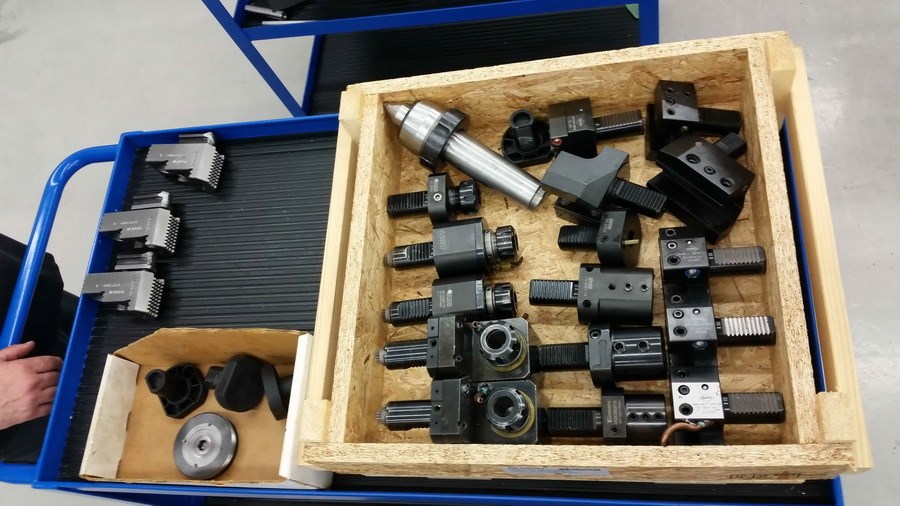

| Werkzeugaufnahme | VDI 30 DIN69880 |
| Verfahrwege: | |
| x-Achse | 300 mm |
| y-Achse | 120 (+/- 60) mm |
| z-Achse | 550 mm |

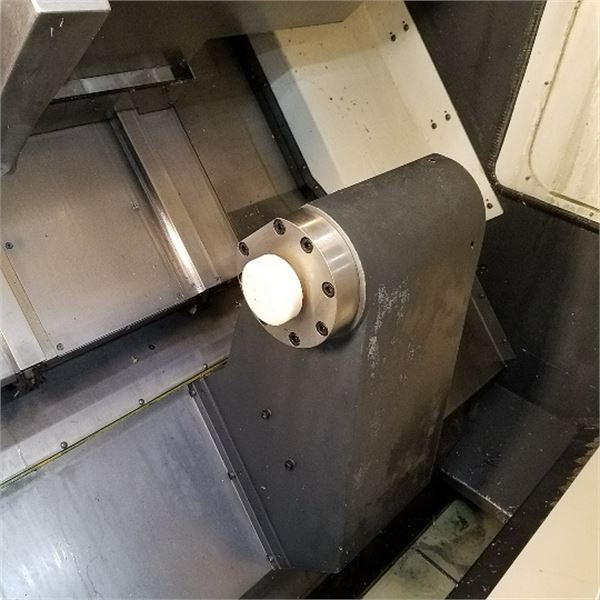

| Reitstock: | |
| Reitstockverfahrweg | 500 mm |
| Spannkraft | max. 800 daN |
| Reitstockaufnahme | MK 5 |
| Gesamtleistungsbedarf | 65 kVA |
| Maschinengewicht ca. | 5,0 t |
| Raumbedarf ca. | 5,0 x 3,5 x 2,1 m |
| Zubehör | |

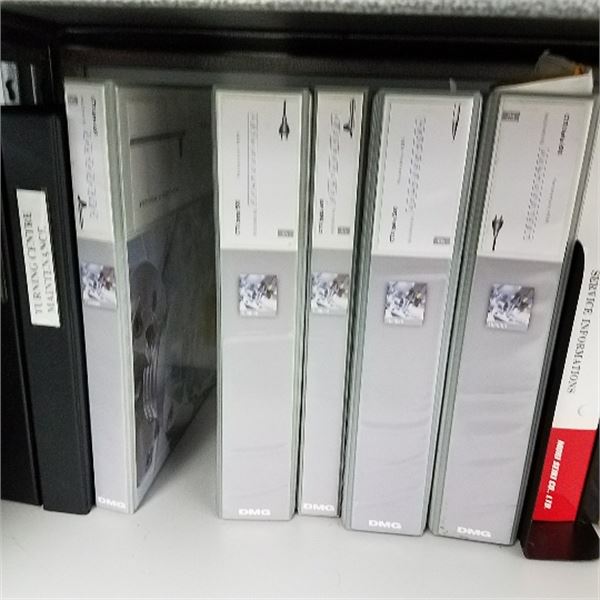

| Dokumentation | |
| Späneförderer | |
| C-Achse | |
| Y-Achse | |
| Werkzeugantrieb | |
| Interface für Stangenlader | |

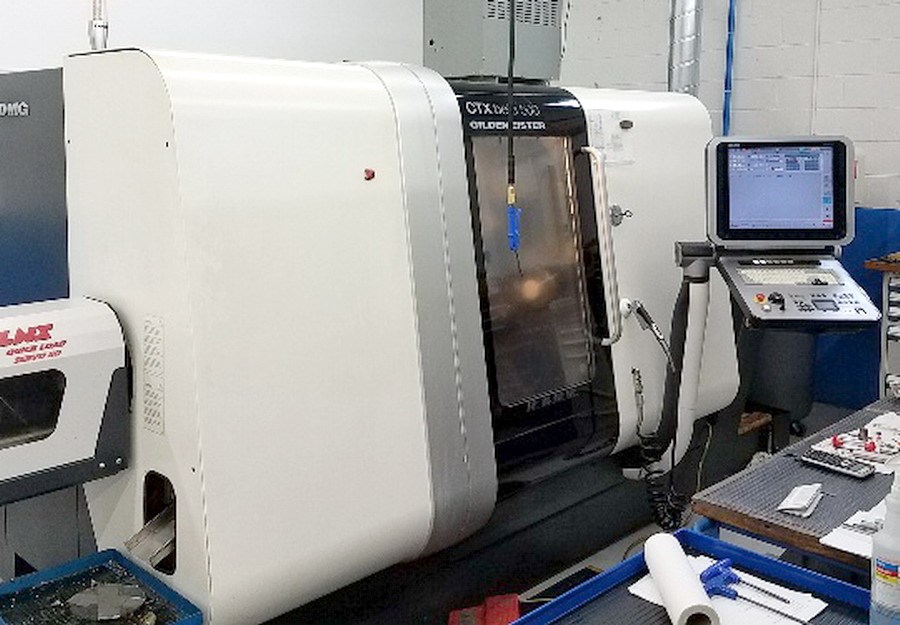

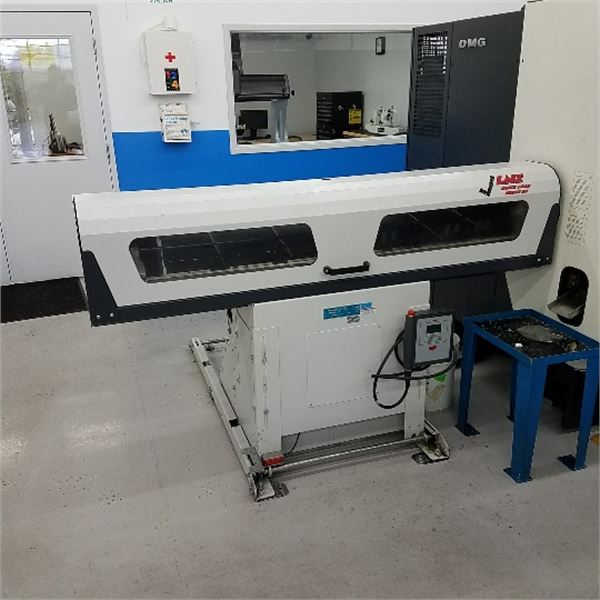

| Stangenlademagazin | LNS QuickLoad Servo 80 |
| Kühlmitteleinrichtung | |
| Reitstock | progr. |

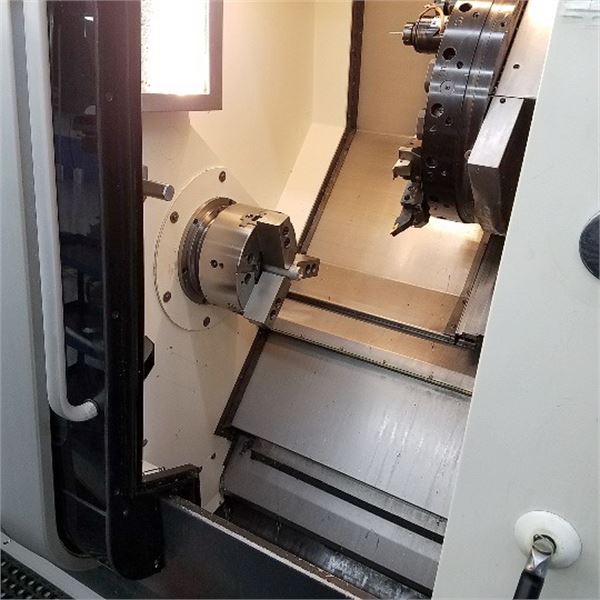

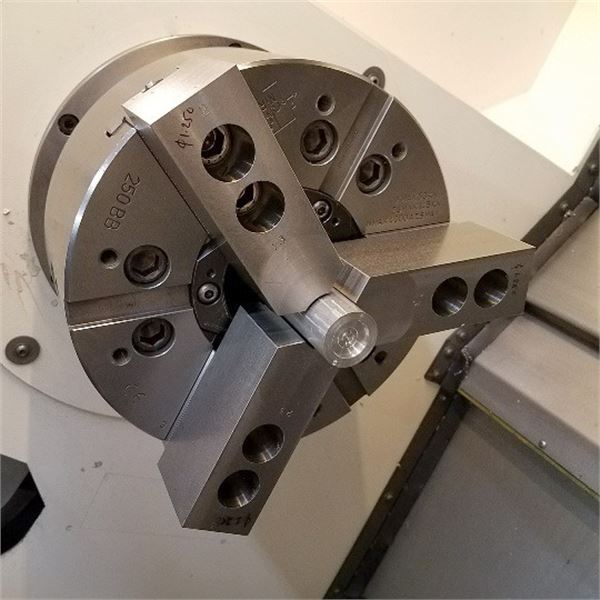

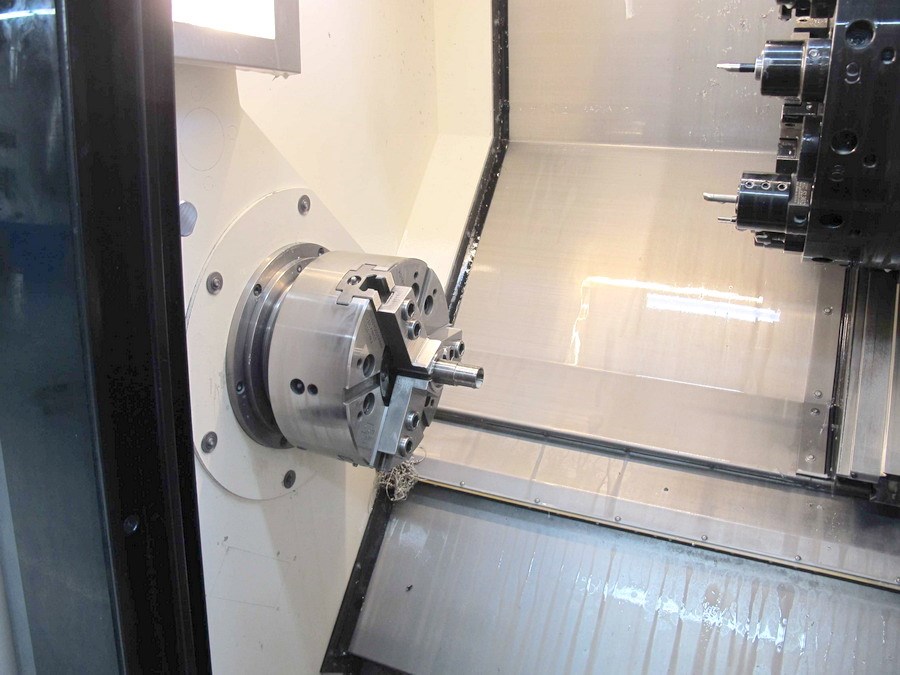

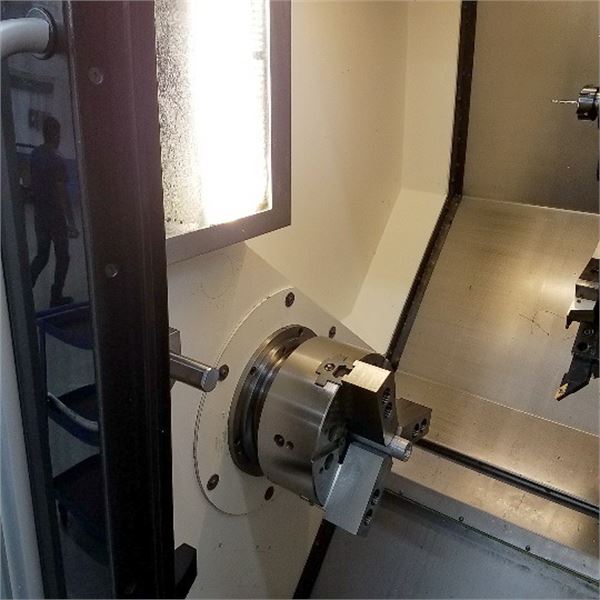

| Dreibackenfutter | BB 250 SMW |
| Hohlspanneinrichtung | 77mm |
| Glasmaßstab | x-Achse / x-Axis |

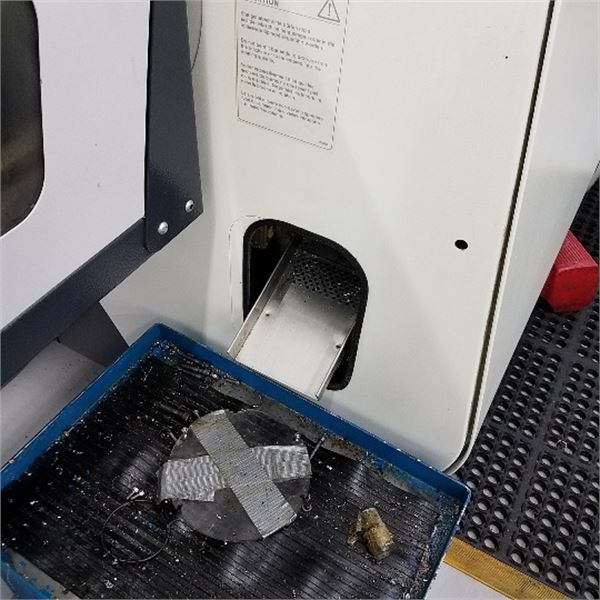

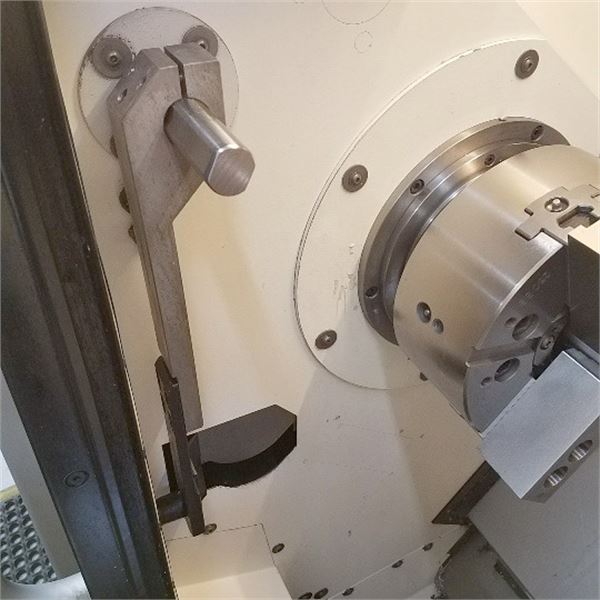

| Teilefänger | max. 75 x 200mm / 6kg |
| Signal Lampe - 4 Farben | |
| Zusatzinformationen | |

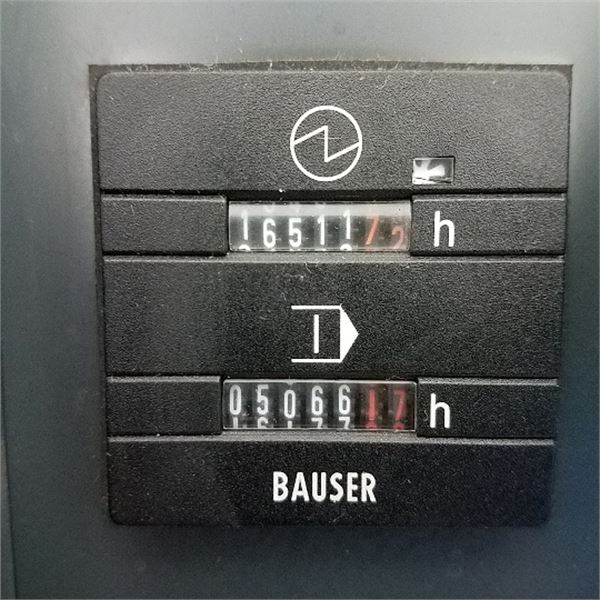

| CNC - Dreh- und Fräszentrum GILDEMEISTER - CTX beta 500 - Betriebsstunden: Spindellaufzeit: ca. 5.100h - Stangenlademagazin - C-Achse - Y-Achse |
|
| Irrtum in den technischen Daten vorbehalten. | |
