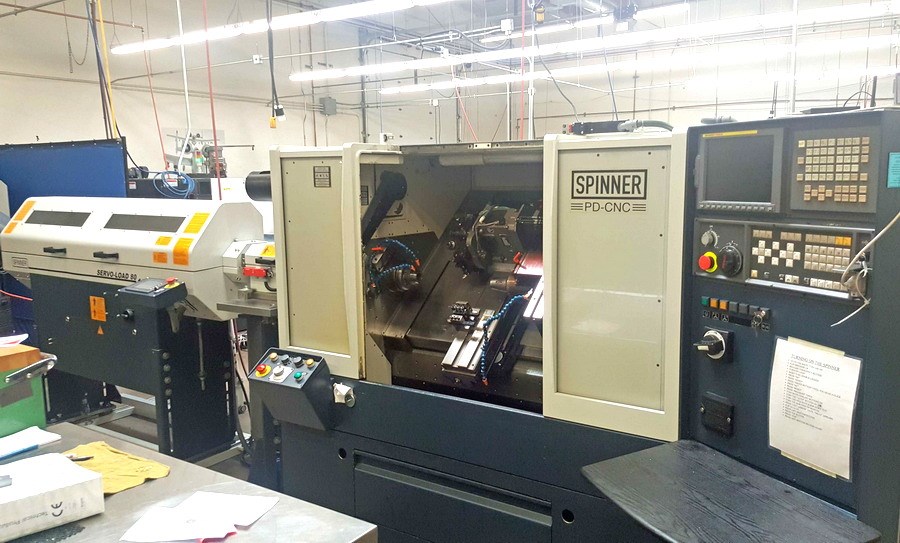

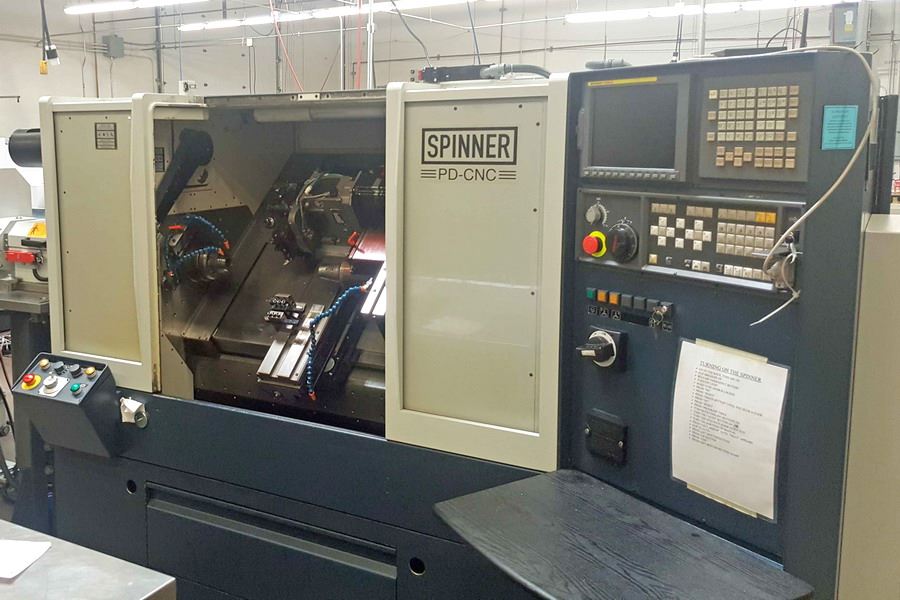

SPINNER - PD 32 S CNC
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren

Bilder
Verkäufer CNC-Shop |
|
View More Listings |
Beschreibung
SPINNER - PD 32 S CNC | |
Angebotsdetails | |
Lagernummer | 1039-7634 |
Maschinenart | Präzisionsdrehbank |
Hersteller | SPINNER |
Type | PD 32 S CNC |
Baujahr | 2010 |

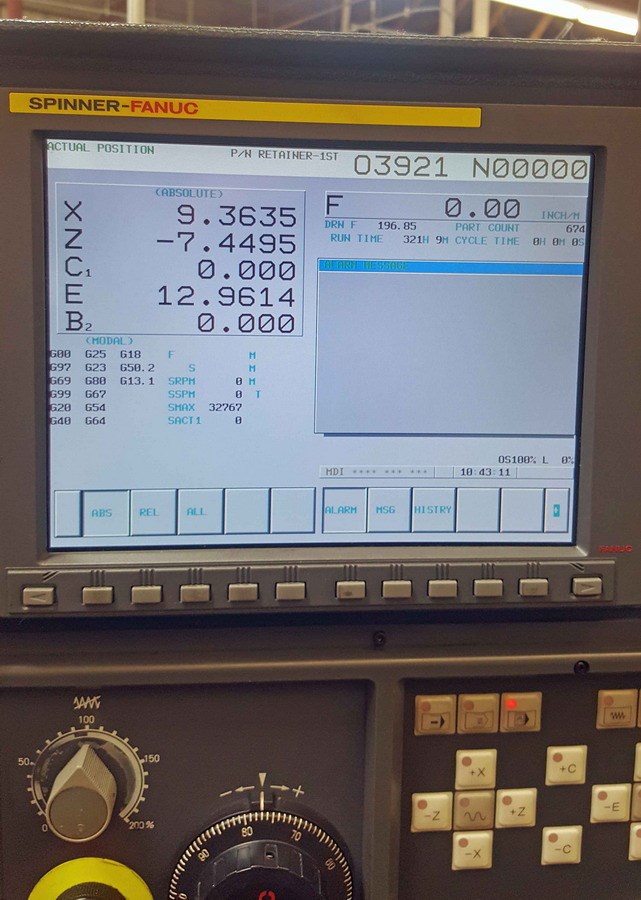

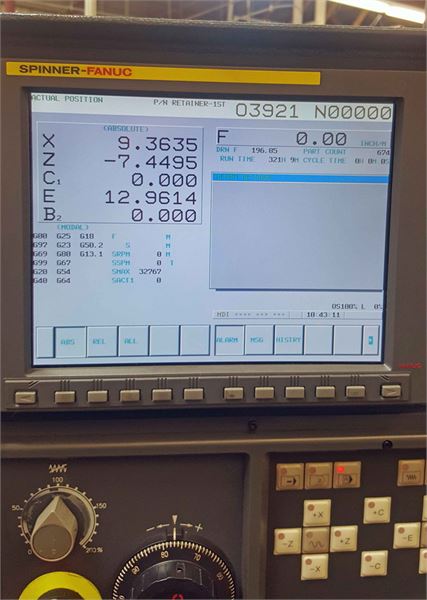

Steuerung | Fanuc 18 iTB |
Lagerort | D-59302 Oelde |
Ursprungsland | Deutschland |
Lieferzeit | nach Absprache |
Frachtbasis | ab Standort |
Technische Details | |
max. Umlaufdurchmesser | 300 mm |
Standard-Drehdurchmesser | 120 mm |
Drehlänge | ca. 380 mm |
Steuerung | Fanuc 18 iTB |
Hauptspindel: | |
Max. Drehzahl | 8.000 min/-1 |
Antriebsleistung - Hauptspindel | 7,7 kW |
Max. Drehmoment | 28 Nm |
Spindelnase | 100 mm |
Spindeldurchlass | 32 mm |
Gegenspindel: | |
Max. Drehzahl | 8.000 min/-1 |
Antriebsleistung - Gegenspindel | 5,4 kW |
Max. Drehmoment | 17,5 Nm |
Spindelnase | 100 mm |
Spindeldurchlass | 32 mm |

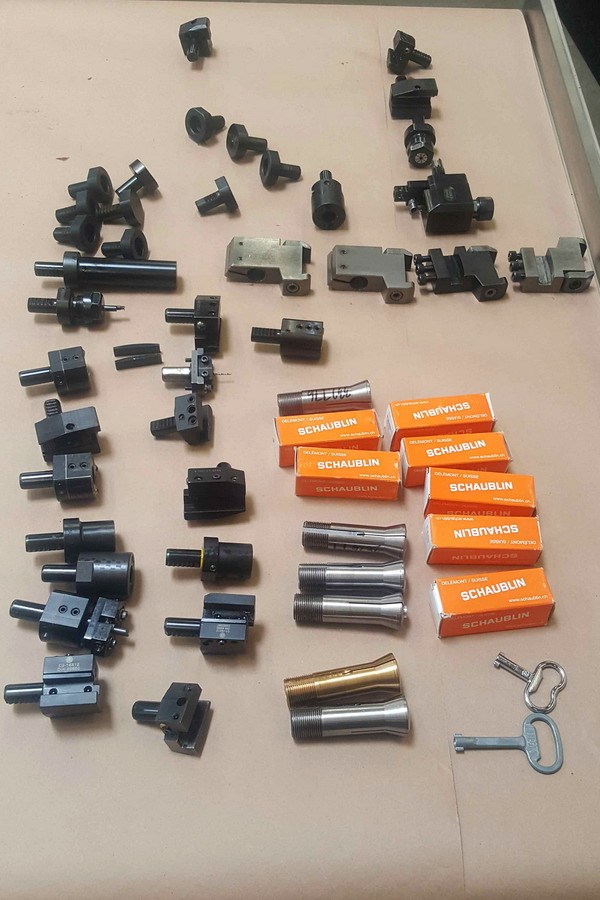

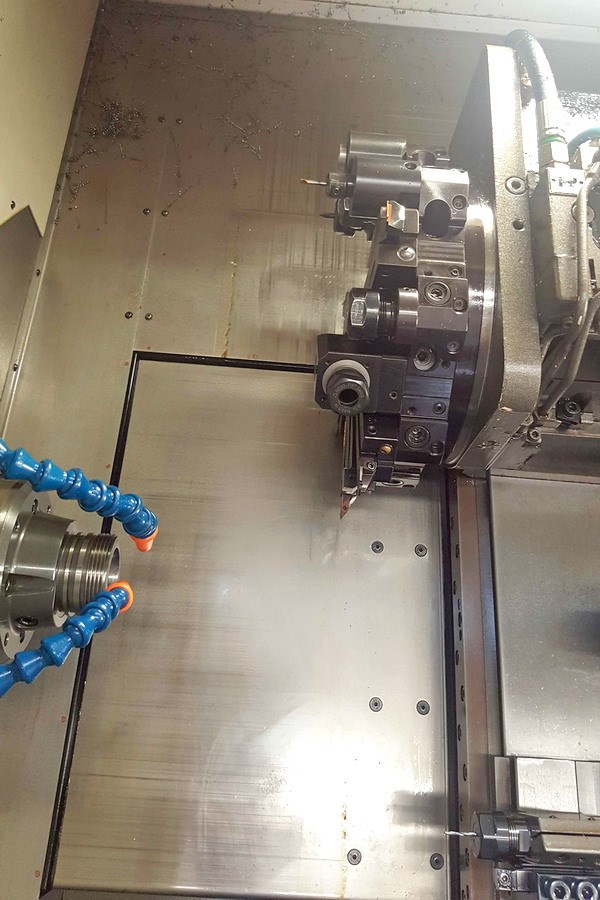

Werkzeugrevolver: | |
Anzahl der Werkzeugplätze | 16 pos. |
Werkzeugaufnahme | VDI 16 |
angetriebene Stationen | 8 pos |
Drehzahlbereich - angetr. Werkzeugstationen | max. 6.000 min -1 |
Antriebsleistung angetr. WZ-Stationen | 11 kW |
Max. Drehmoment | 23 Nm |
Verfahrwege: | |
x-Achse | 400 mm |
z-Achse | 400 mm |
Vorschübe: | |
Eilgang | 12 m/min |
Gesamtleistungsbedarf | - kW |
Maschinengewicht ca. | 2,5 t |
Raumbedarf ca. | 7,5 x 2,5 x 2,0 m |
Zubehör | |
Dokumentation | |
Gegenspindel | |
Linearschlitten | |
C-Achse | |
Teilefänger | |
Glasmaßstab | |
Kühlmitteleinrichtung | 8 bar |

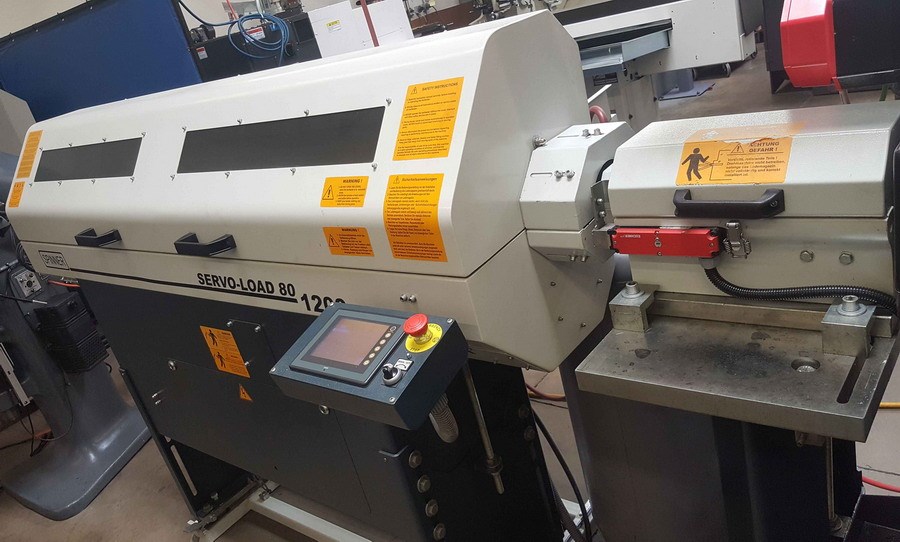

Stangenlademagazin | Spinner ServoLoad 80-1200 |

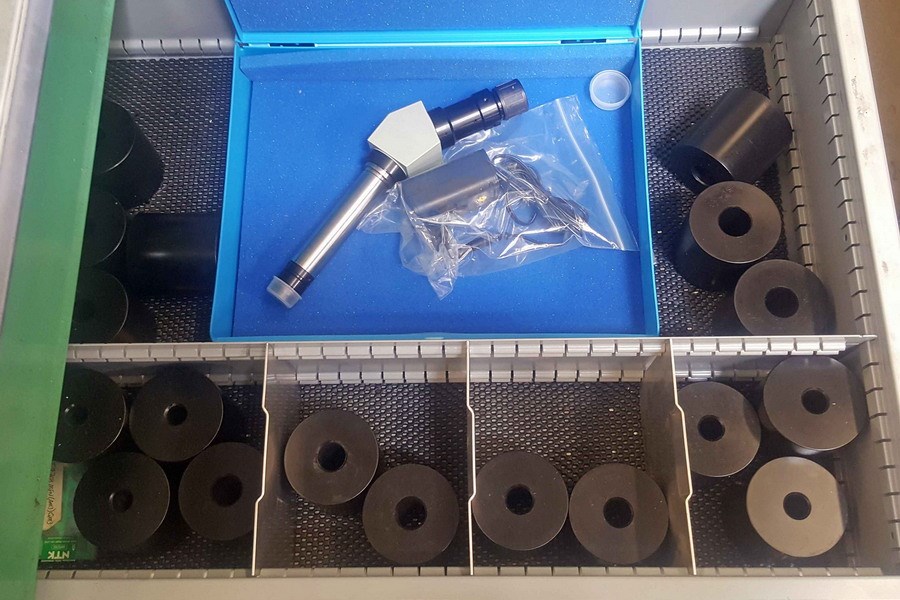

Werkzeugeinmessung | |
Zusatzinformationen | |

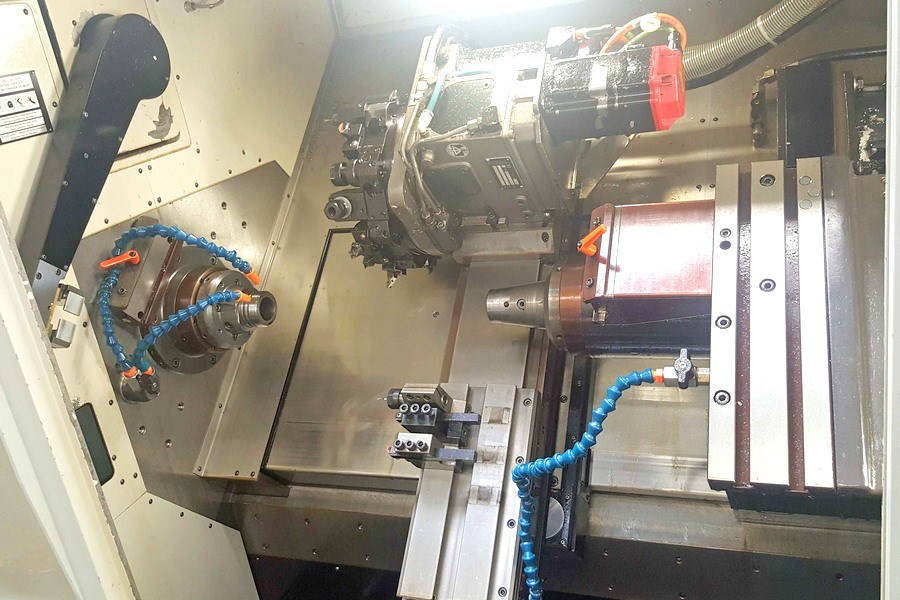

CNC - Ultrapräzisionsdreh- und Fräszentrum SPINNER - PD 32 S CNC - Inbetriebnahme 2012! - Haupt- und Gegenspindel - C-Achse - Werkzeugantrieb - Werkzeugrevolver und Linearwerkzeugschlitten |
|
Irrtum in den technischen Daten vorbehalten. |
