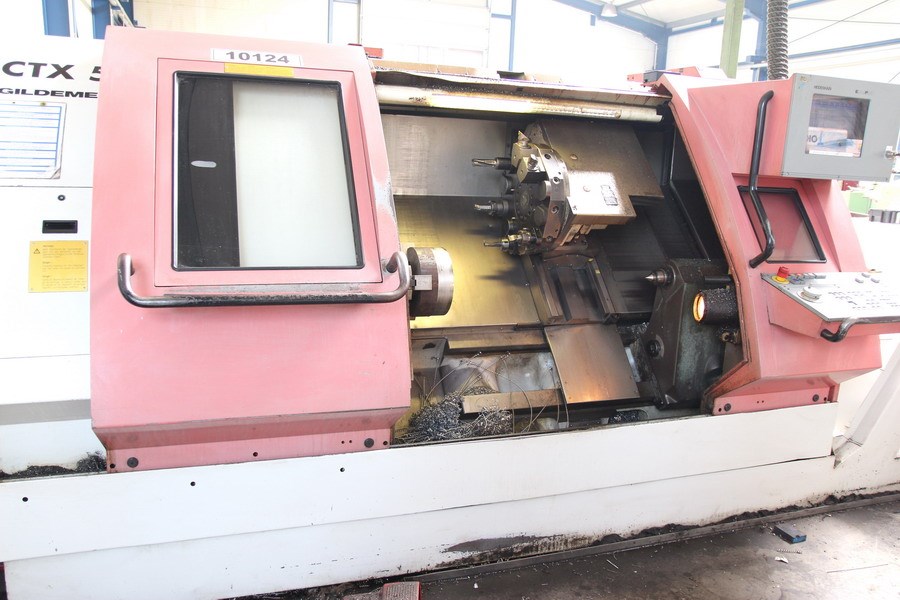

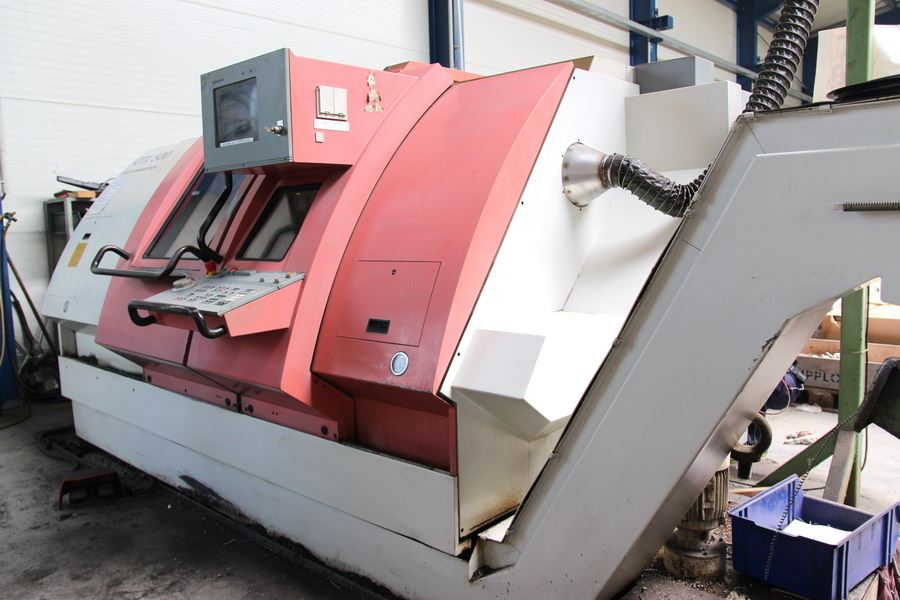

Gildemeister - CTX 500
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung

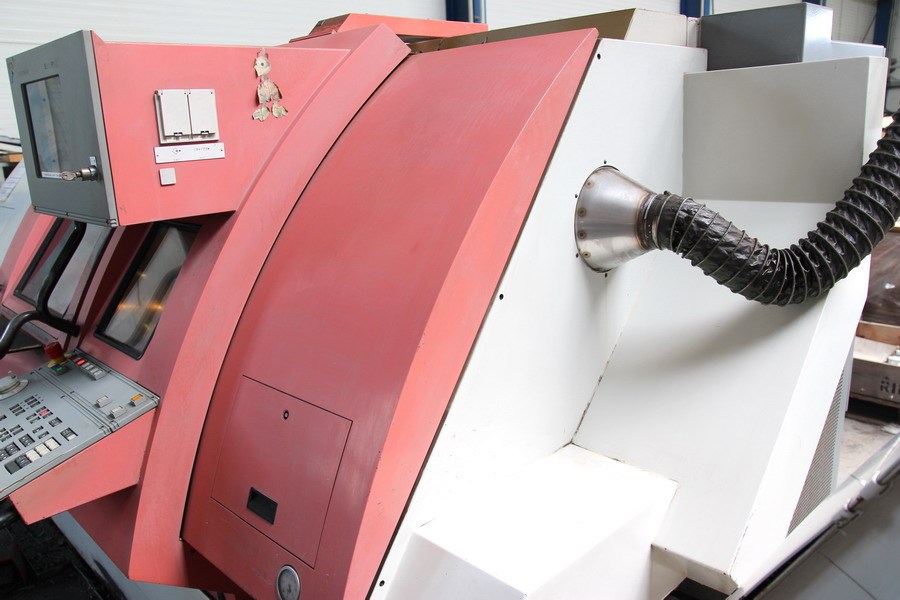

| Gildemeister - CTX 500 | |
| Angebotsdetails | |
| Lagernummer | 1039-7562 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | Gildemeister |
| Type | CTX 500 |

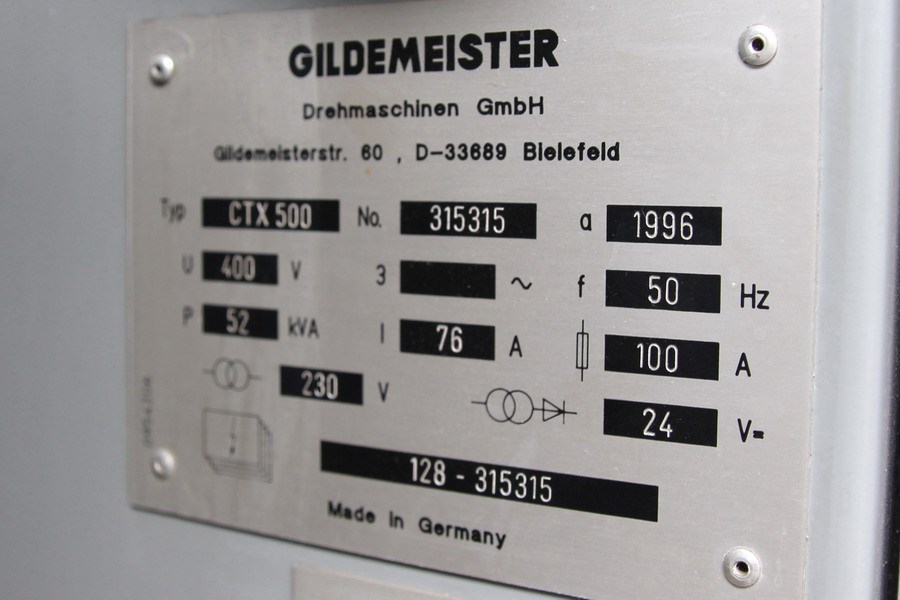

| Baujahr | 1996 |

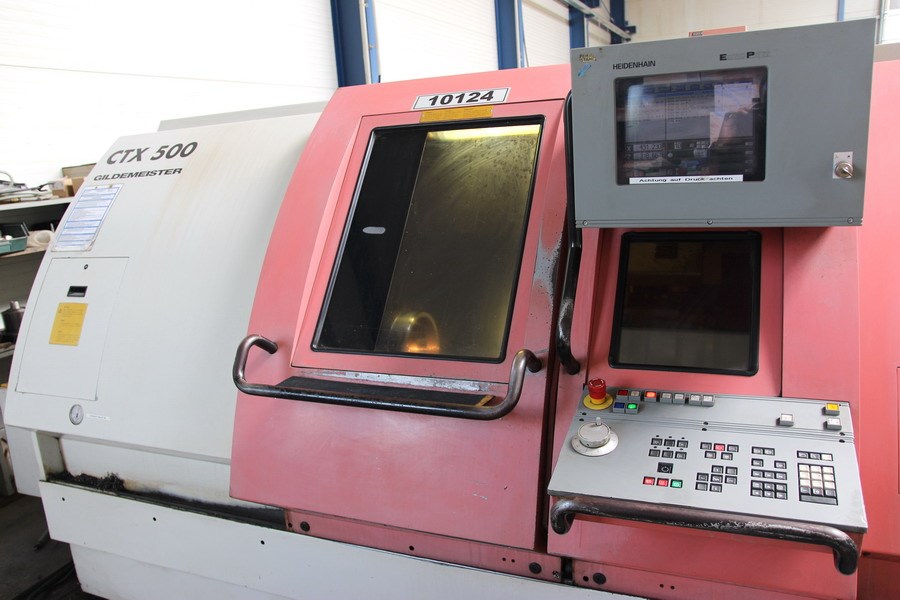

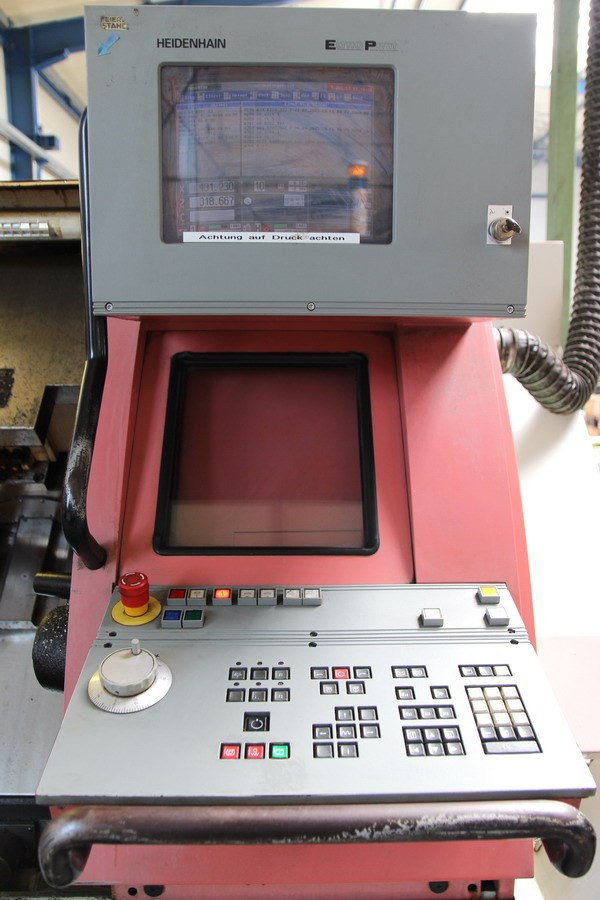

| Steuerung | EltroPilot Heidenhain |
| Lagerort | D-59302 Oelde |
| Ursprungsland | Deutschland |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |
| Technische Details | |
| Drehdurchmesser | 315 mm |
| Drehlänge | 1.000 mm |
| Steuerung | EltroPilot Heidenhain |
| Umlaufdurchmesser über Bett | 600 mm |
| Umlaufdurchmesser über Planschlitten | 420 mm |
| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | 16 - 3.200 min/-1 |
| Antriebsleistung - Hauptspindel | 27 kW |
| Max. Drehmoment | 800 Nm |
| Spindelnase | 220h5 |
| Futterdurchmesser | 250 mm |
| Spindellagerdurchmesser | 120 mm |
| Spindelbohrung | 85 mm |
| Max. Stangendurchmesser | 65 mm |
| C-Achse | 0,001 ° |

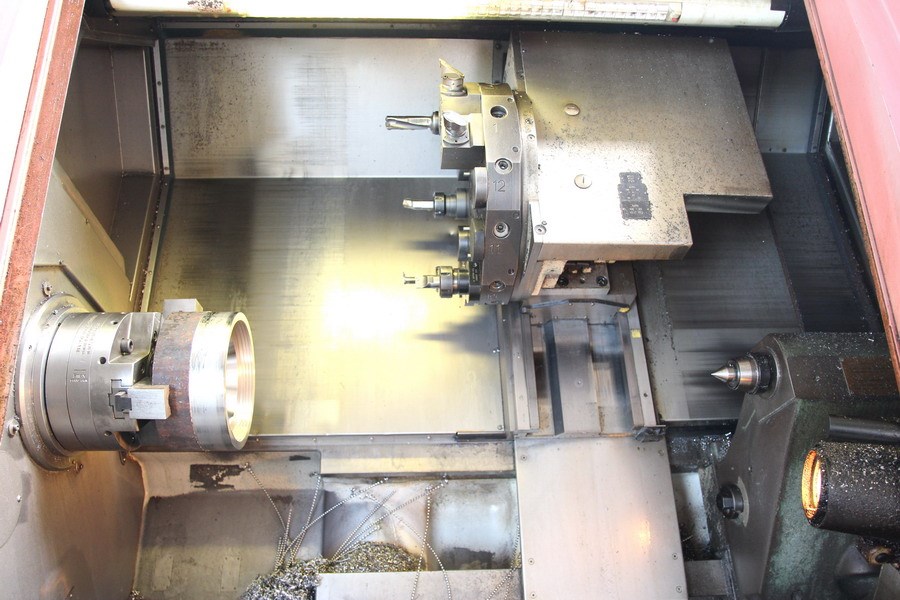

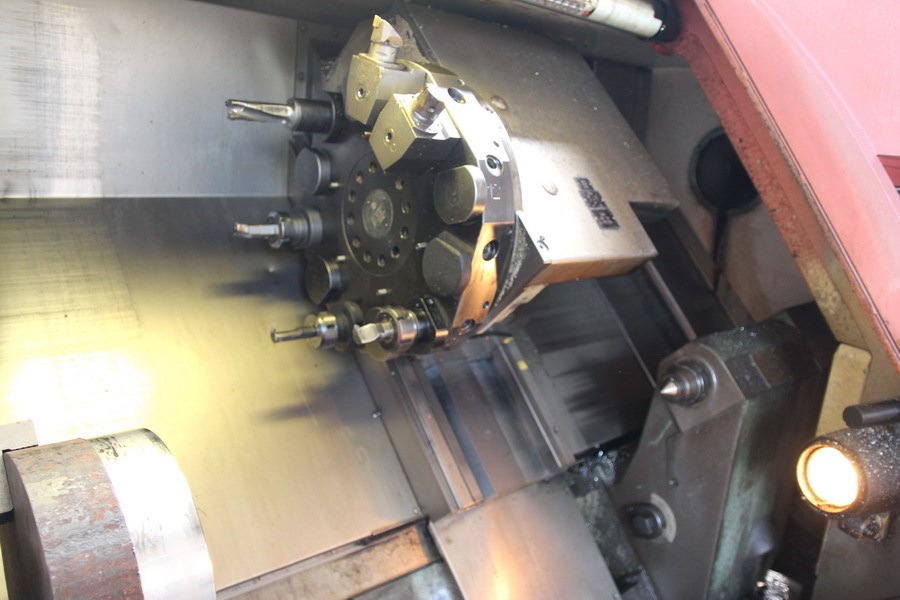

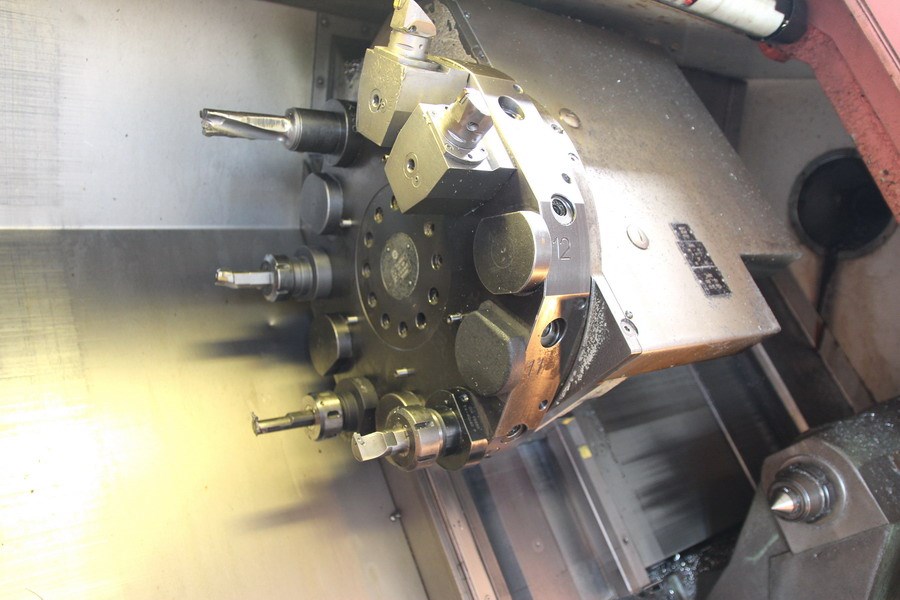

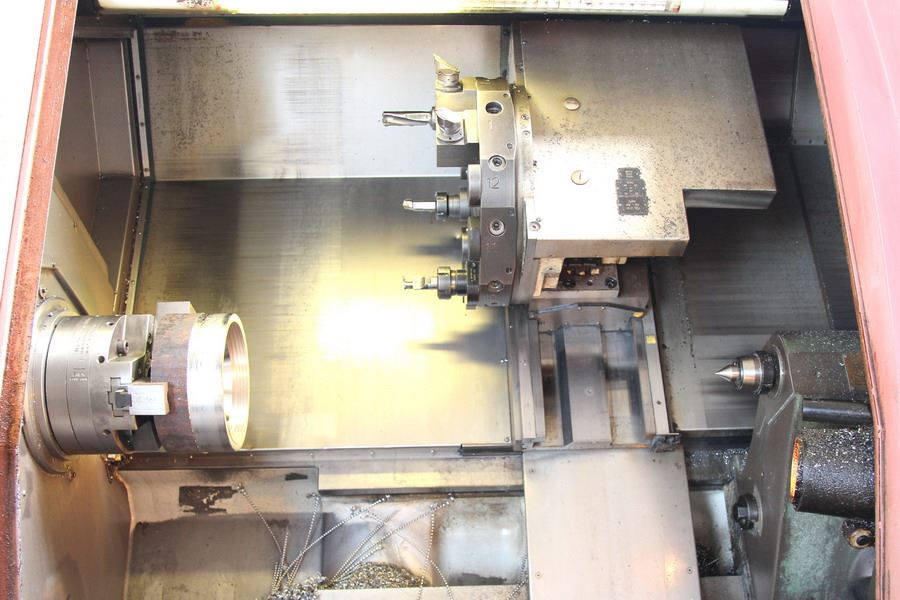

| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 12 pos. |
| Werkzeugaufnahme | VDI 40 |
| Angetriebene Werkzeugstationen: | |
| Anzahl der angetriebenen Werkzeugstationen | 6 pos. |
| Drehzahl angetriebene Werkzeuge | max. 3.000 min/-1 |
| Antriebsleistung angetr. WZ-Stationen | 9,2 kW |
| Max. Drehmoment | 30 Nm |
| Verfahrwege: | |
| x-Weg | 275 mm |
| z-Weg | 1.065 mm |
| Reitstock: | |
| Pinolendurchmesser | 100 mm |
| Pinolenhub | 120 mm |
| Reitstockaufnahme | MK 5 |
| Spannkraft | 950 daN |
| Vorschübe: | |
| Eilgang | X : 10 / Z : 15 m/min |
| Gesamtleistungsbedarf | 52 kVA |
| Maschinengewicht ca. | 7,6 t |
| Raumbedarf ca. | 6,5 x 3,0 x 2,2 m |
| Zubehör | |
| Dokumentation | |
| Späneförderer | |
| Reitstock | |
| Werkzeugrevolver | |
| Kühlmitteleinrichtung | |
| Werkzeugantrieb | |
| C-Achse | |

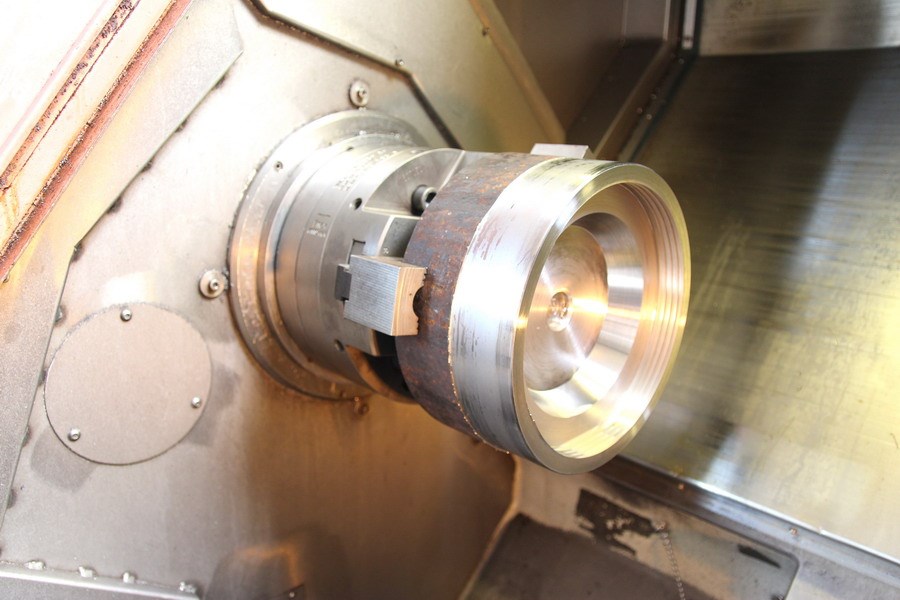

| Dreibackenfutter | |
| Hydraulikeinheit | |
| Zusatzinformationen | |
| CNC - Dreh- und Fräszentrum GILDEMEISTER - CTX 500 - Werkzeugantrieb - C-Achse |
|
| Irrtum in den technischen Daten vorbehalten. | |
