INDEX - G 200 RatioLine
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung

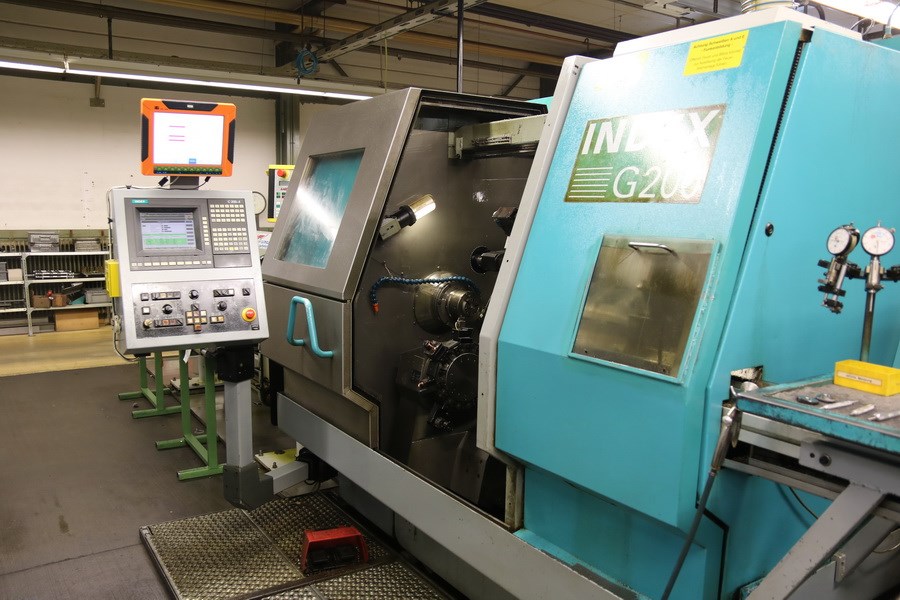

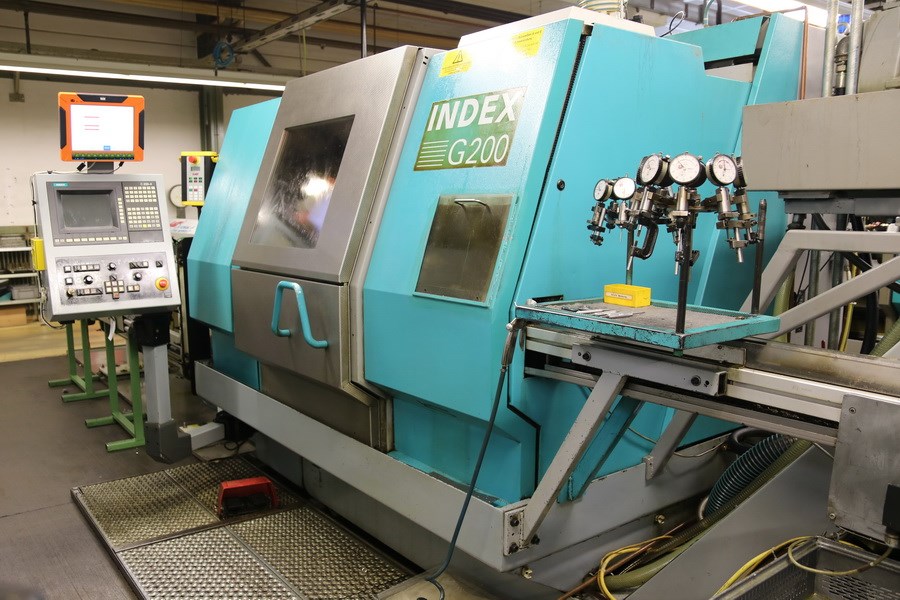

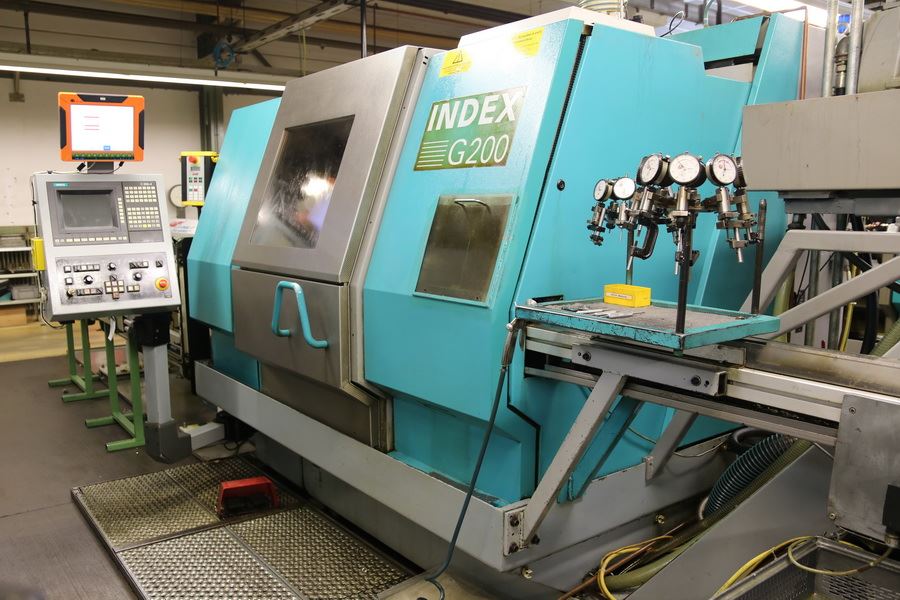

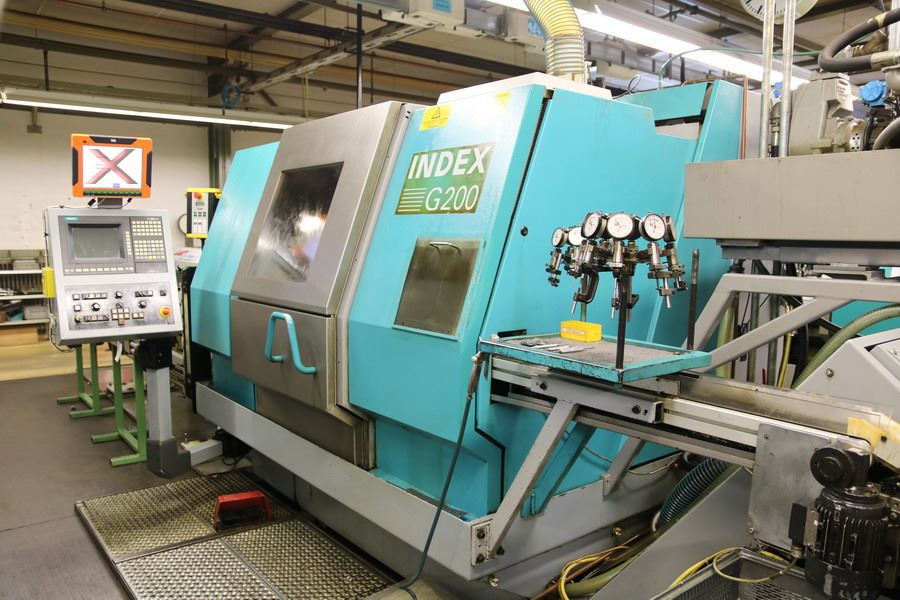

| INDEX - G 200 RatioLine | |
| Angebotsdetails | |
| Lagernummer | 1039-7535 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | INDEX |
| Type | G 200 RatioLine |
| Baujahr | 1998 |

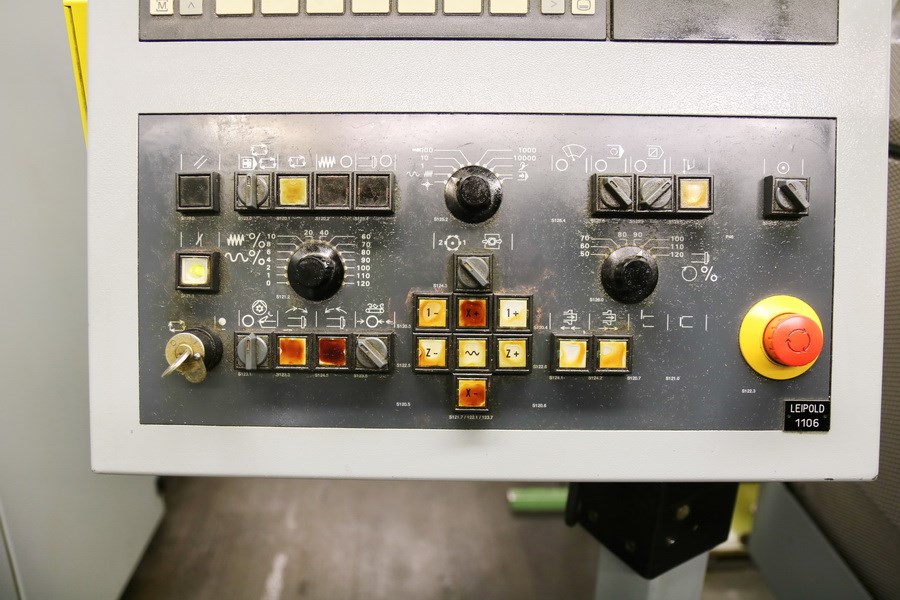

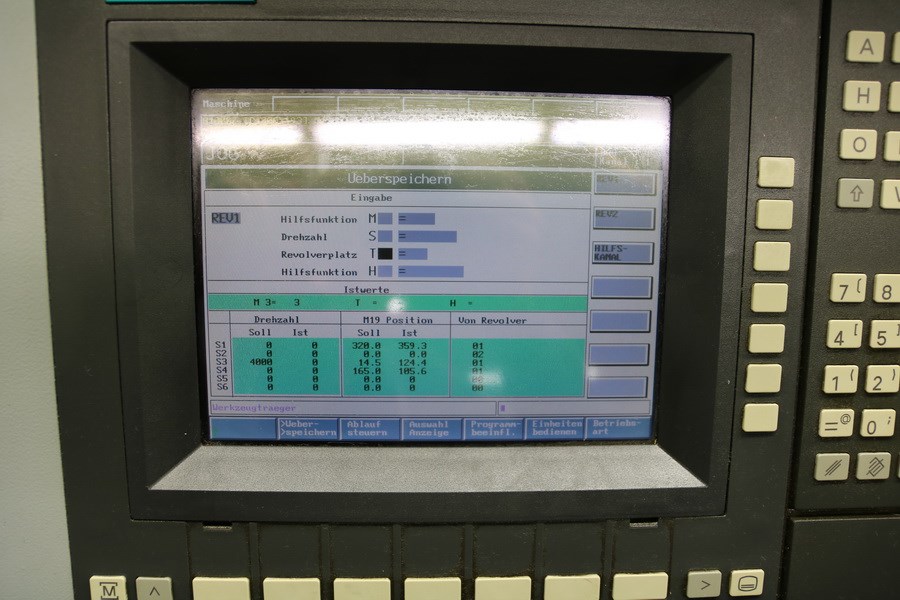

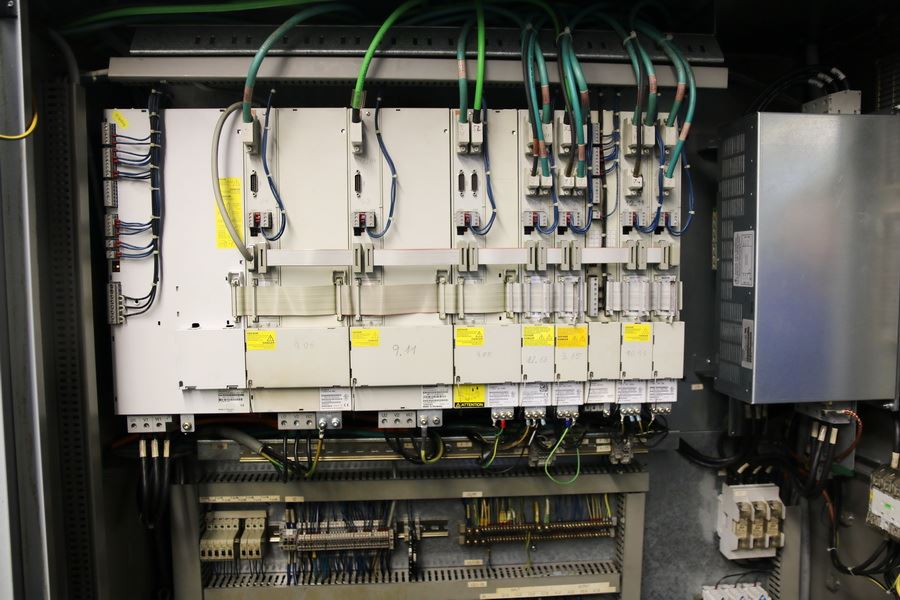

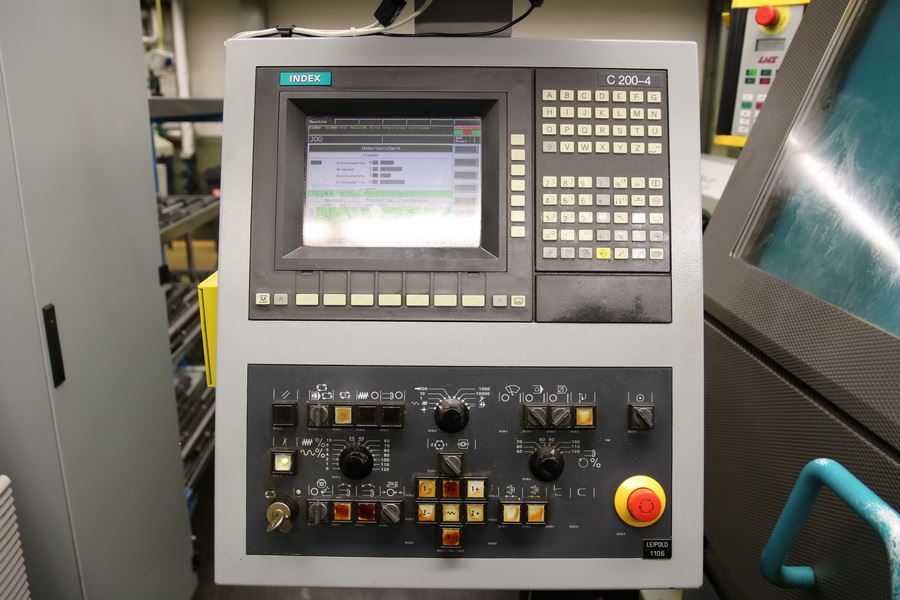

| Steuerung | Siemens 840 C (C200-4) |
| Lagerort | D-59302 Oelde |
| Ursprungsland | Deutschland |
| Lieferzeit | September 2017 |
| Frachtbasis | ab Standort |
| Technische Details | |
| Drehdurchmesser | 200 mm |
| Drehlänge | 400 mm |
| Steuerung | Siemens 840 C (C200-4) |
| Umlaufdurchmesser | 420 mm |
| Hauptspindel: | |
| Stabdurchmesser | 42 mm |
| Spindellagerdurchmesser | 85 mm |

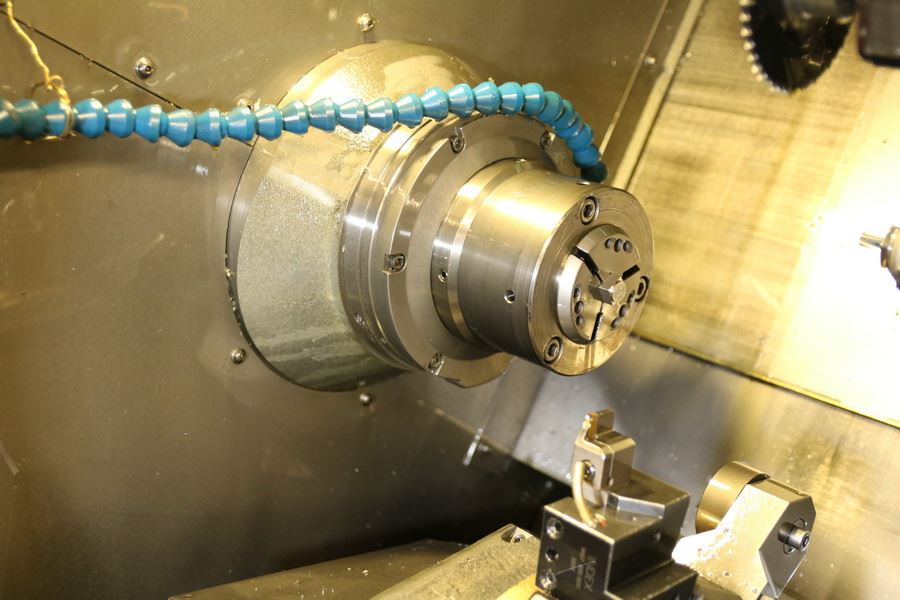

| Spannfutter-Durchmesser | max. 130 mm |
| Spindelnase | ISO 702/1 / 4 |
| Drehzahlbereich - Spindel | max. 6.300 min/-1 |
| Antriebsleistung - Spindelmotor | 100% ED= 7/10/13 kW |
| Antriebsleistung - Spindelmotor | 40% ED= 10/15/21 kW |
| Max. Drehmoment | 105 Nm |
| C-Achse | 0,01 ° |

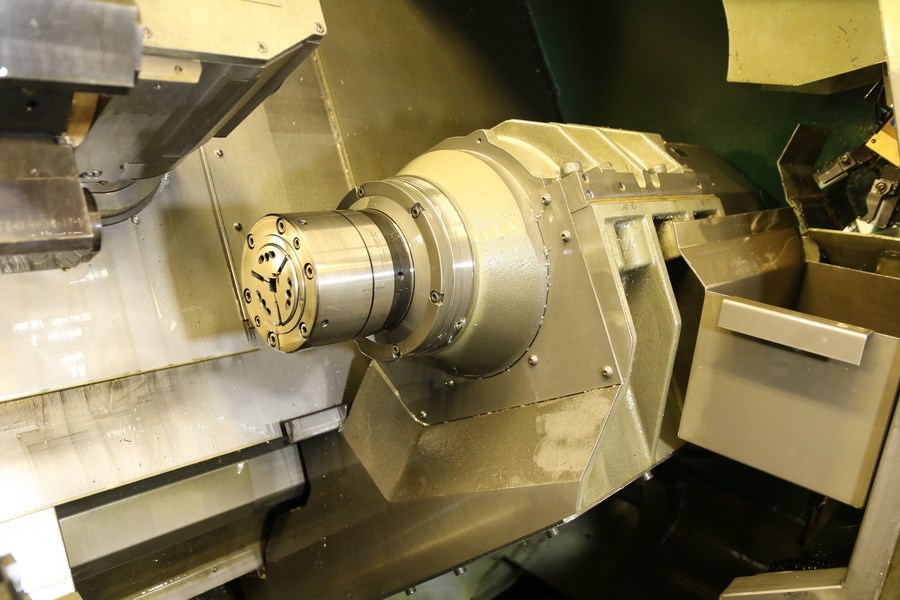

| Gegenspindel: | |
| Stabdurchmesser | 42 mm |
| Spannfutterdurchmesser | max. 130 mm |
| Spindelnase | ISO 702/1 / 4 |
| Drehzahlbereich - Spindel | max. 6.300 min/-1 |
| Antriebsleistung - Spindelmotor | 100% ED= 7/10/13 kW |
| Antriebsleistung - Spindelmotor | 40% ED= 10/15/21 kW |
| Max. Drehmoment | 105 Nm |
| C - Achse | 0,01 ° |
| Verfahrweg Gegenspindel | 445 mm |

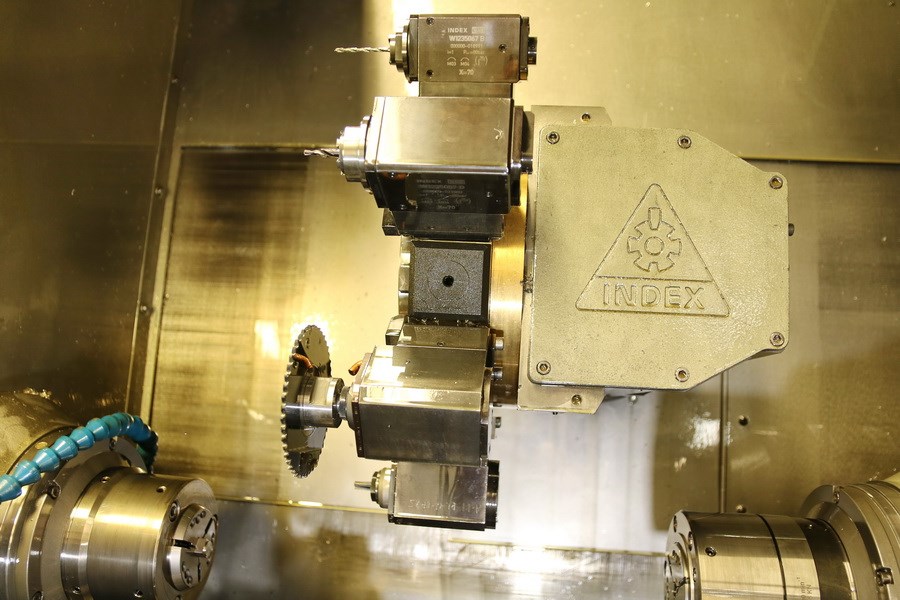

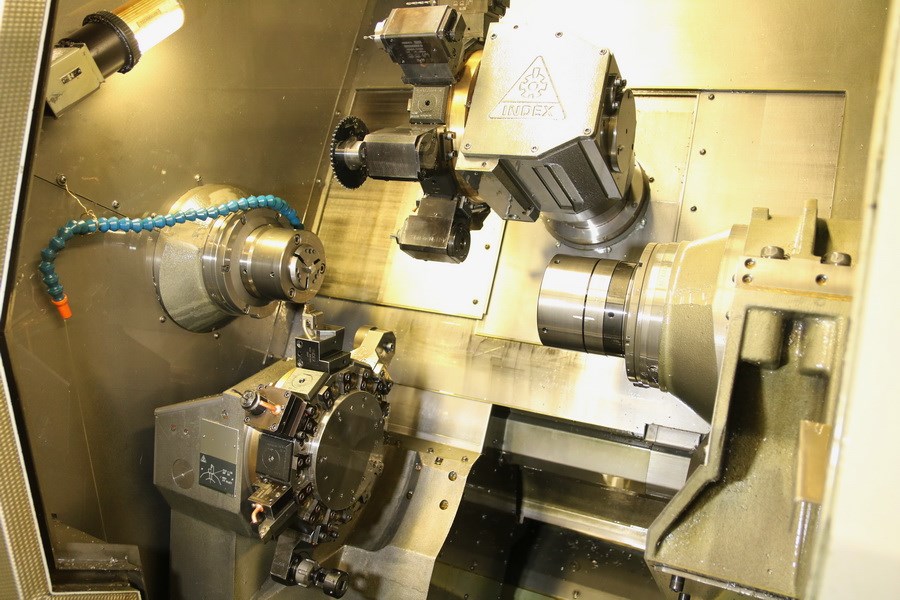

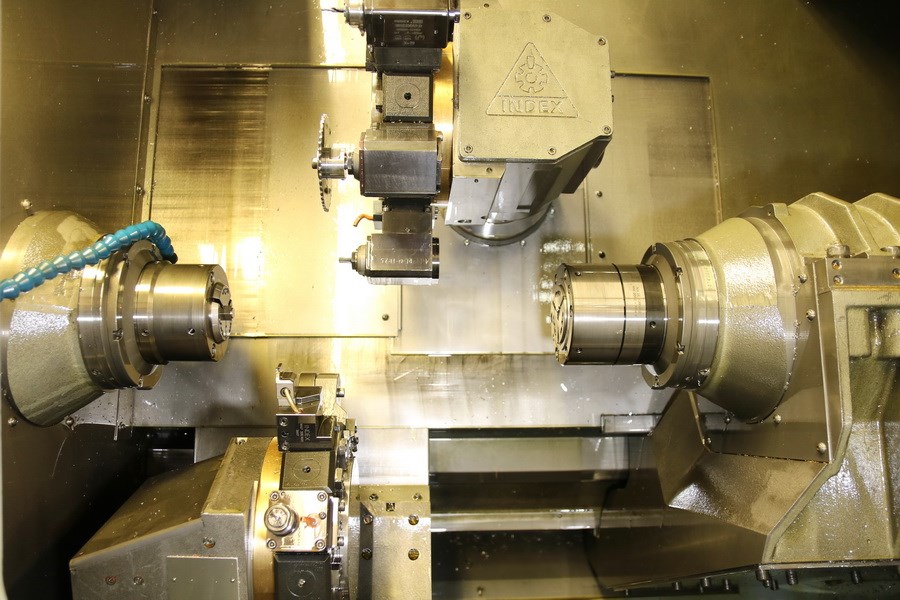

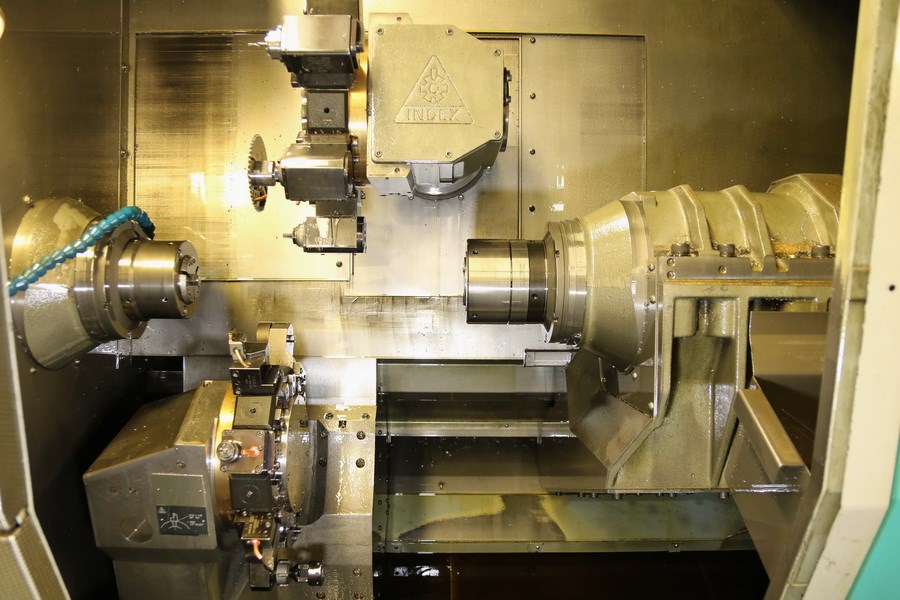

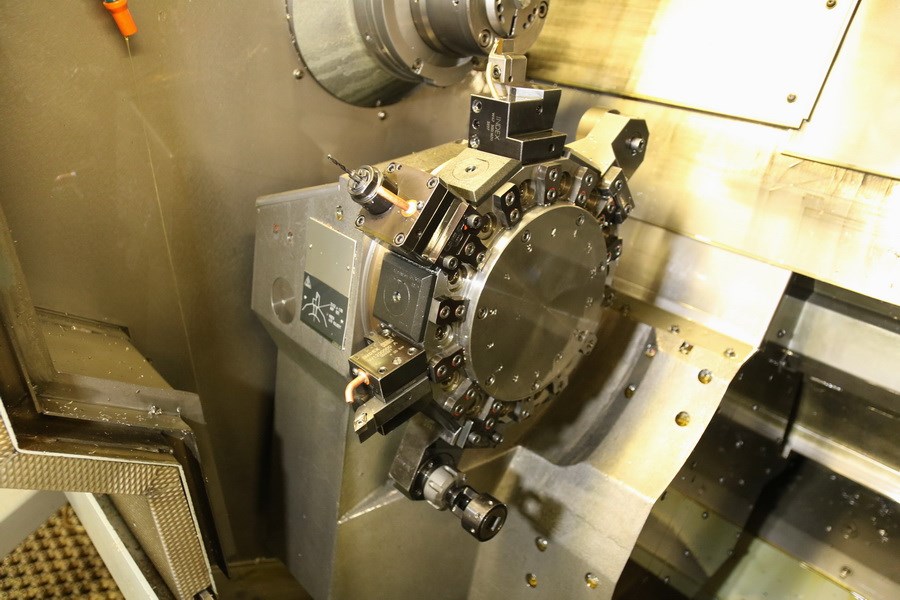

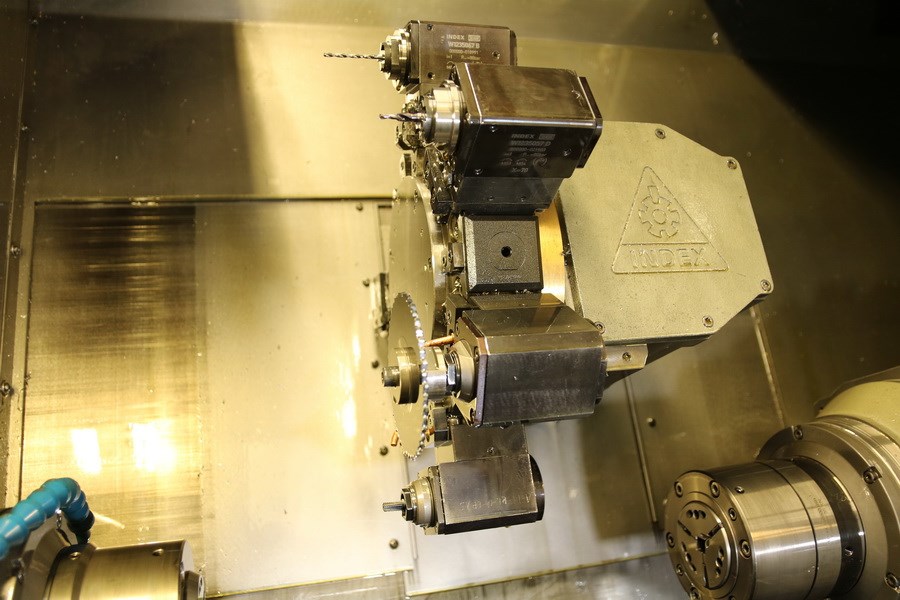

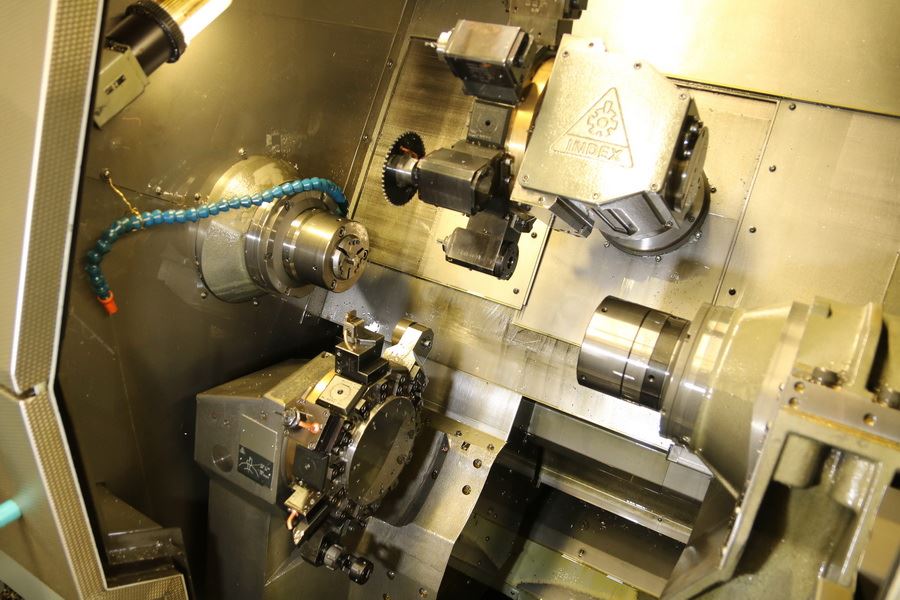

| Werkzeugrevolver: | |
| Anzahl der Revolver | 2 |
| Revolverkopf (x-fach) | 2 x 14 pos |
| Werkzeugaufnahme | VDI 25 DIN 69880 |

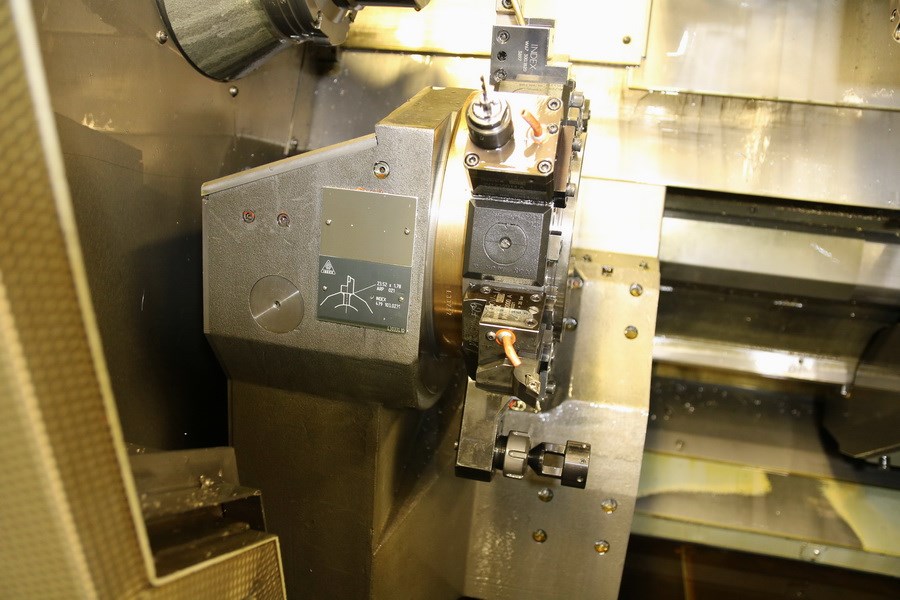

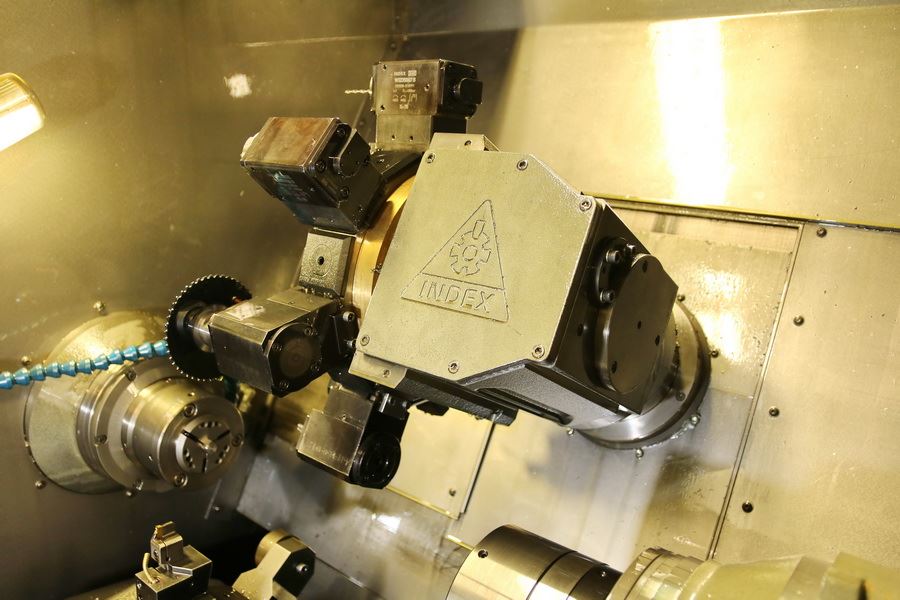

| Revolver 1: | |
| Verfahrweg - x | 155 mm |
| Verfahrweg - y | +/- 60 mm |
| Verfahrweg - z | 400 mm |
| Drehzahlbereich - angetr. Werkzeugstationen | max. 6.000 min -1 |
| Antriebsleistung angetr. WZ-Stationen | 5,5 kW |
| Revolver 2: | |
| Verfahrweg - x | 105 mm |
| Verfahrweg - z | 400 mm |
| Drehzahlbereich - angetr. Werkzeugstationen | max. 6.000 min -1 |
| Antriebsleistung angetr. WZ-Stationen | 5,5 kW |
| Vorschübe: | |
| Eilgang X-Achse | 20 m/min |
| Eilgang Y-Achse | 7,5 m/min |
| Eilgang Z-Achse | 30 m/min |
| Gesamtleistungsbedarf | 33 kW |
| Maschinengewicht ca. | 4,3 t |
| Raumbedarf ca. | 8,5 x 2,5 x 2,5 m |
| Zubehör | |

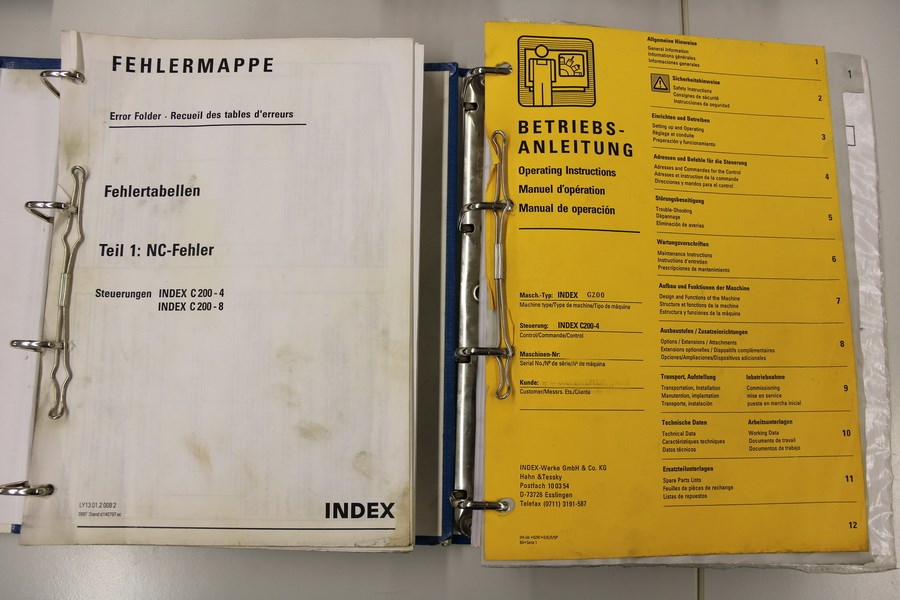

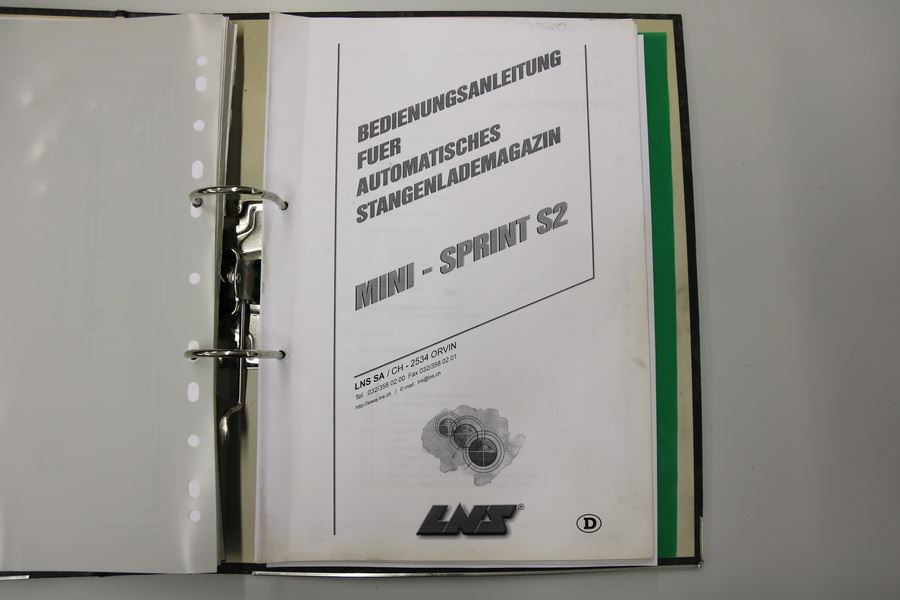

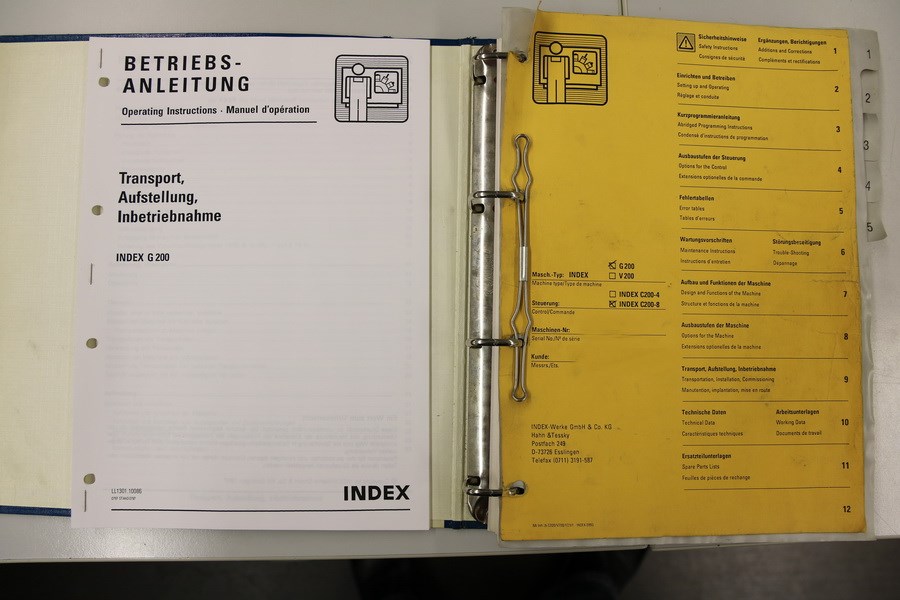

| Dokumentation | |
| Späneförderer | |

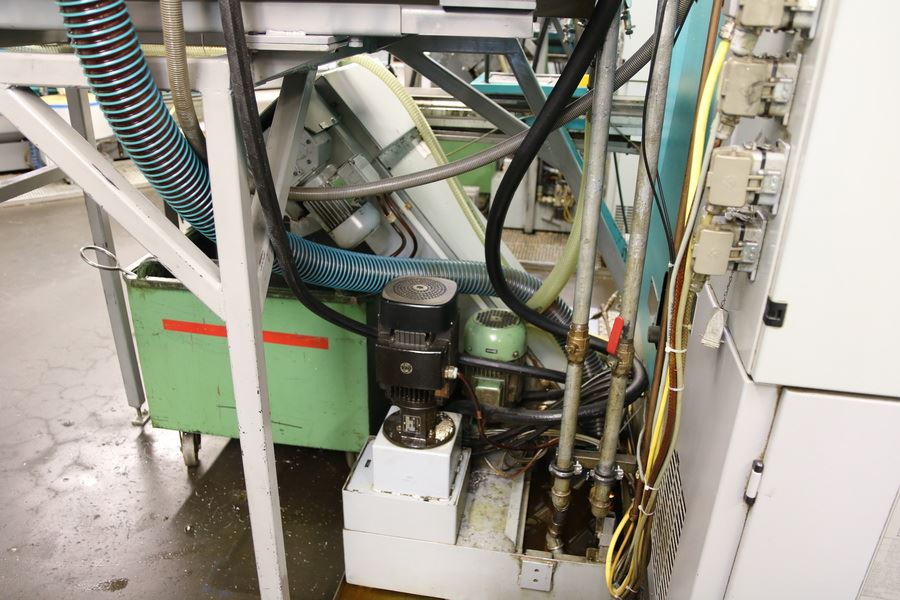

| Kühlmitteleinrichtung | |
| C-Achse Haupt- und Gegenspindel | |
| Interface für Stangenlader | |

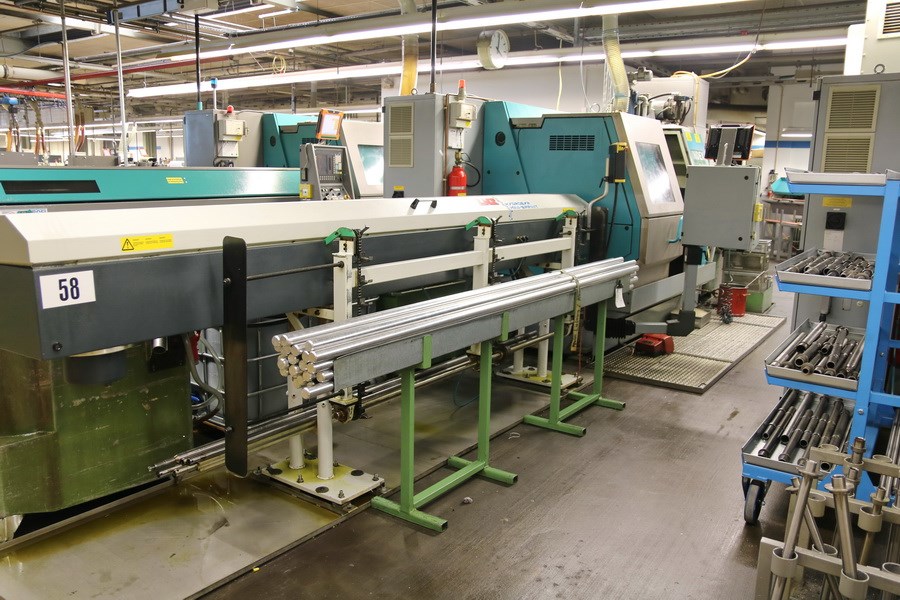

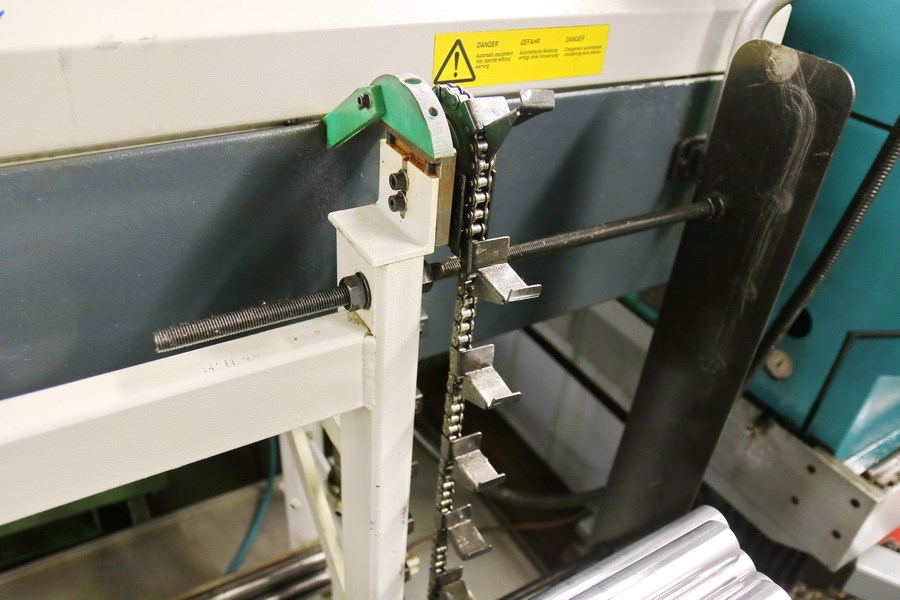

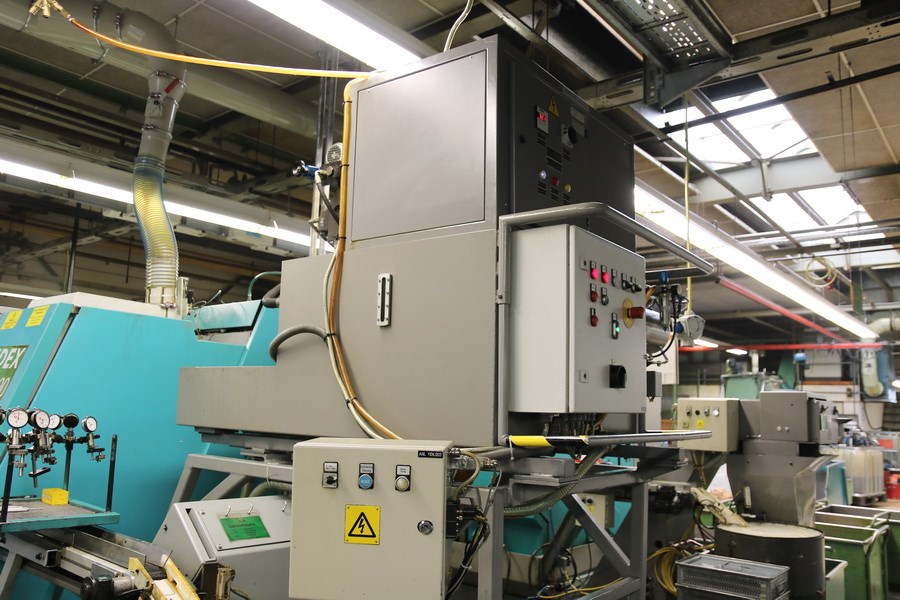

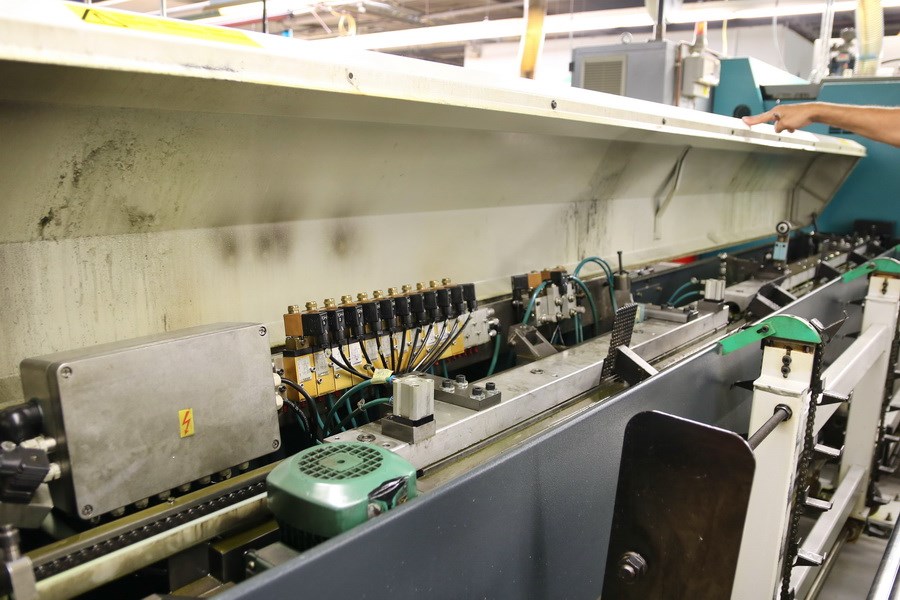

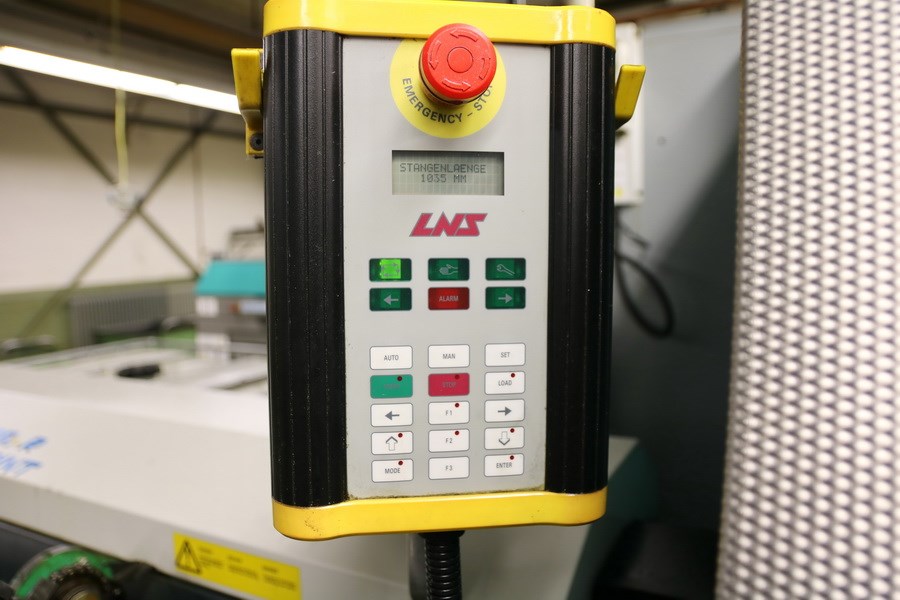

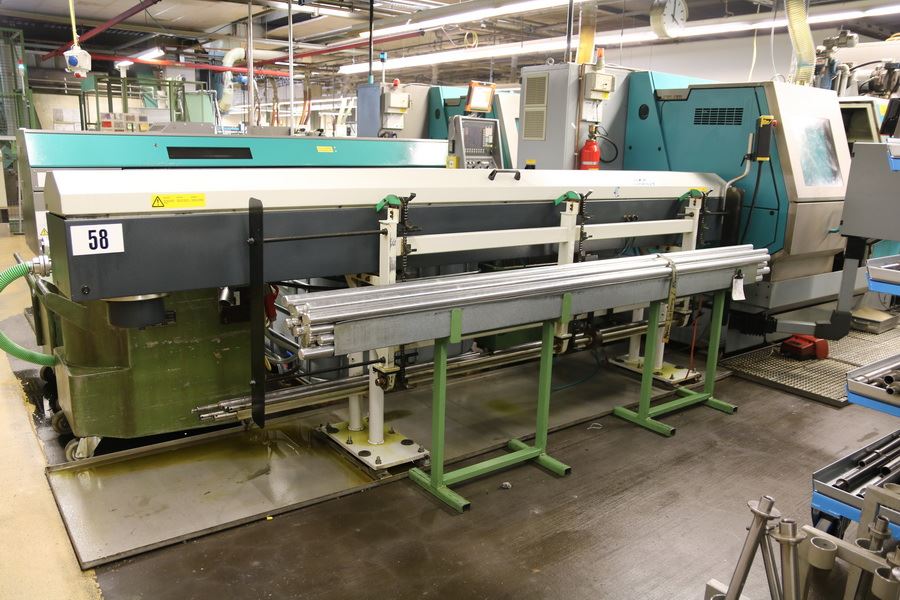

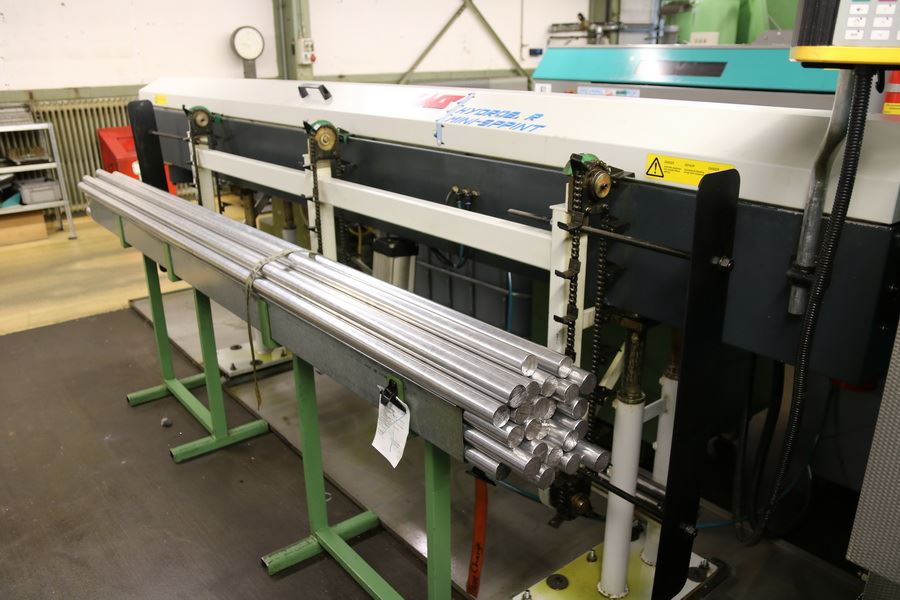

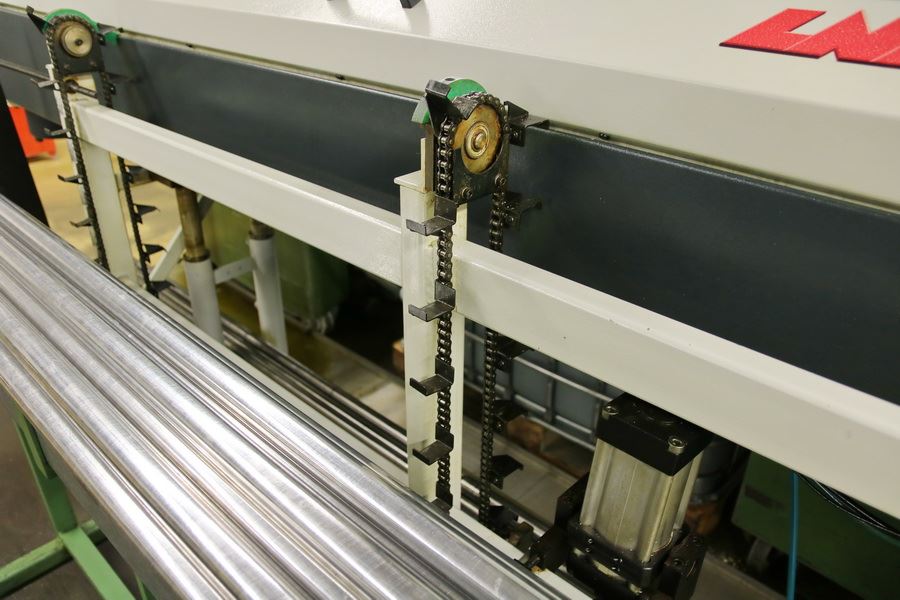

| Stangenlademagazin | LNS MiniSprint |
| Werkzeugrevolver | 2x |
| angetriebene Werkzeugstationen | |

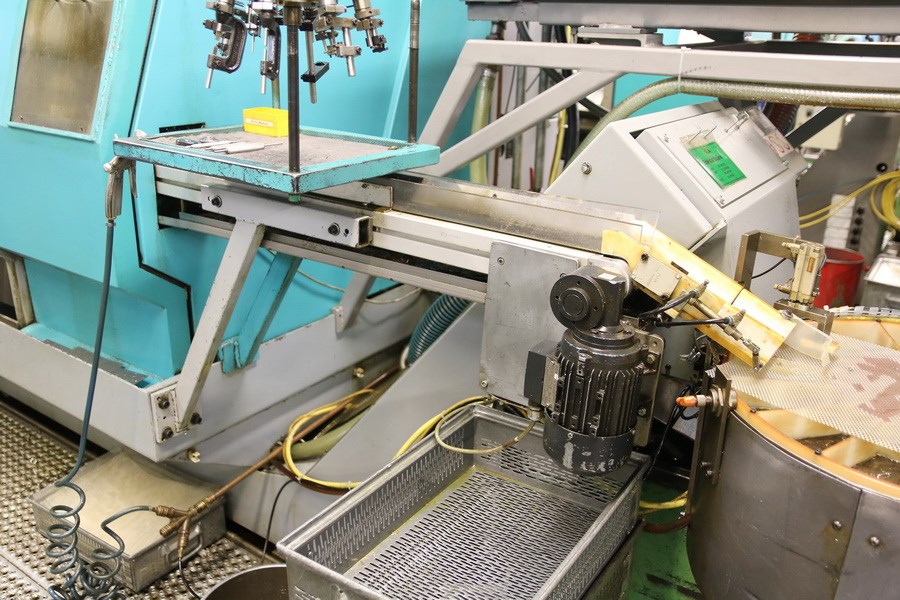

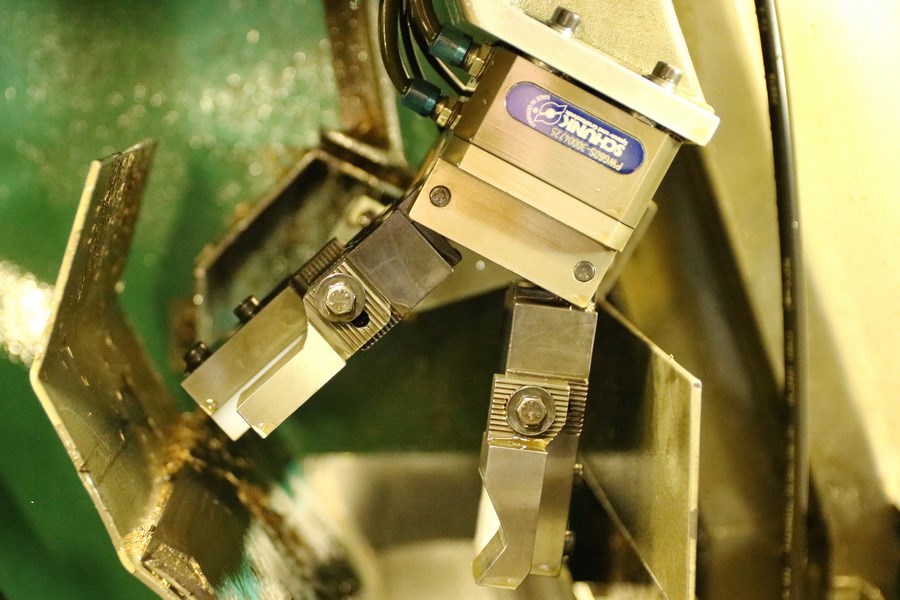

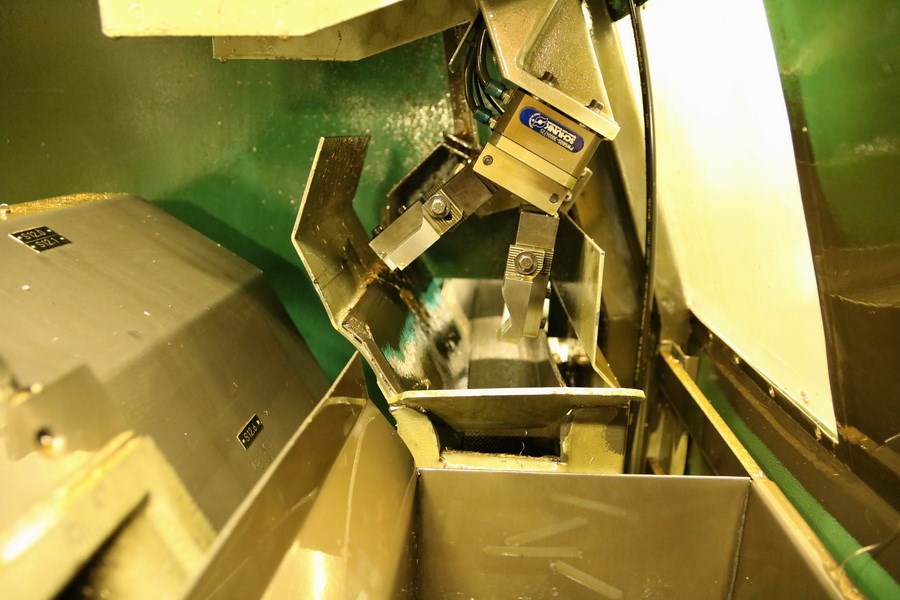

| Werkstückabholeinrichtung | |

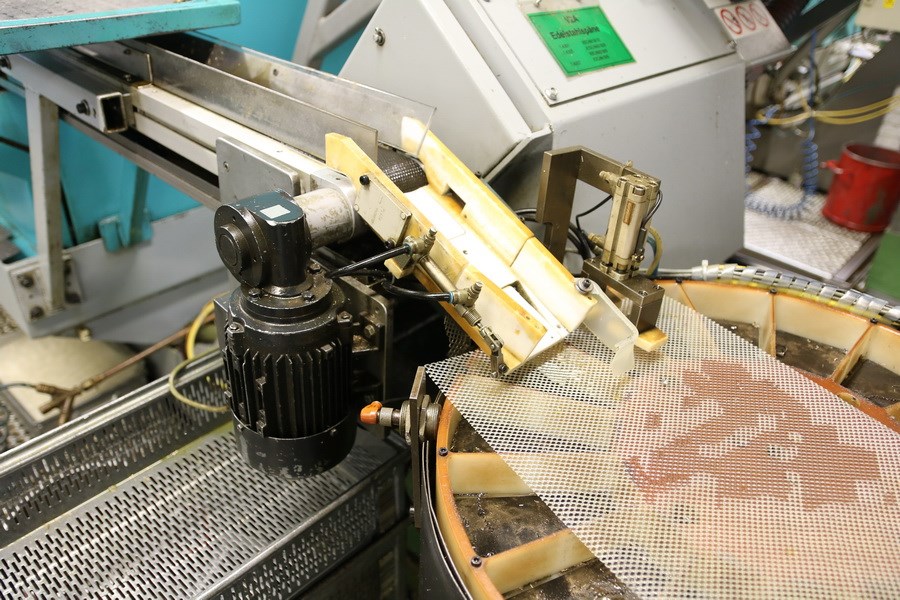

| Teileabführung rechts | |
| Y-Achse | |
| Signallampe | |

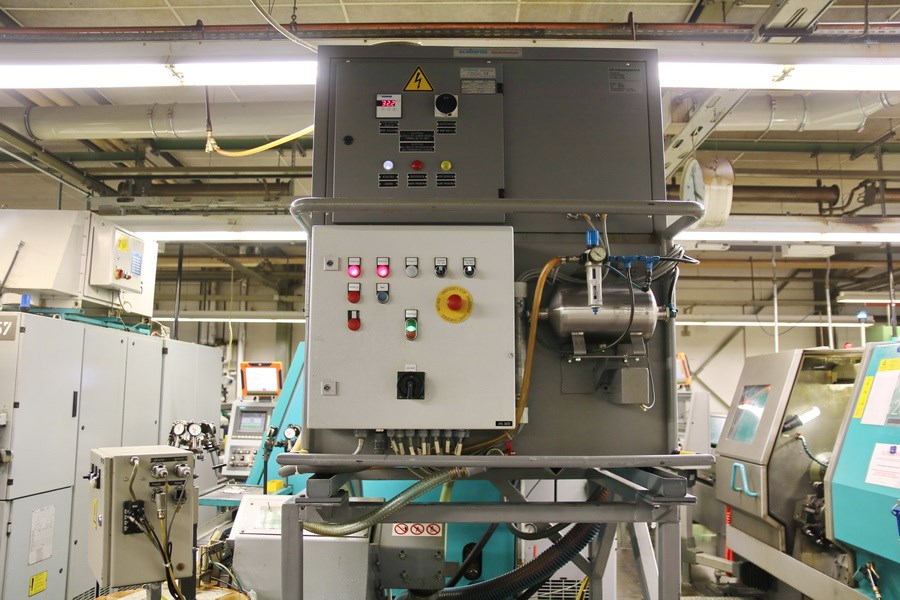

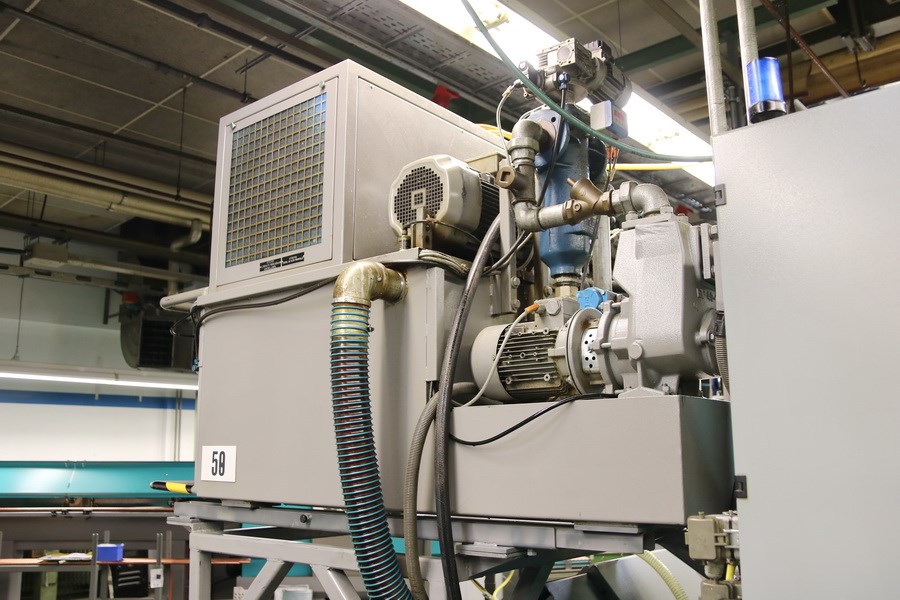

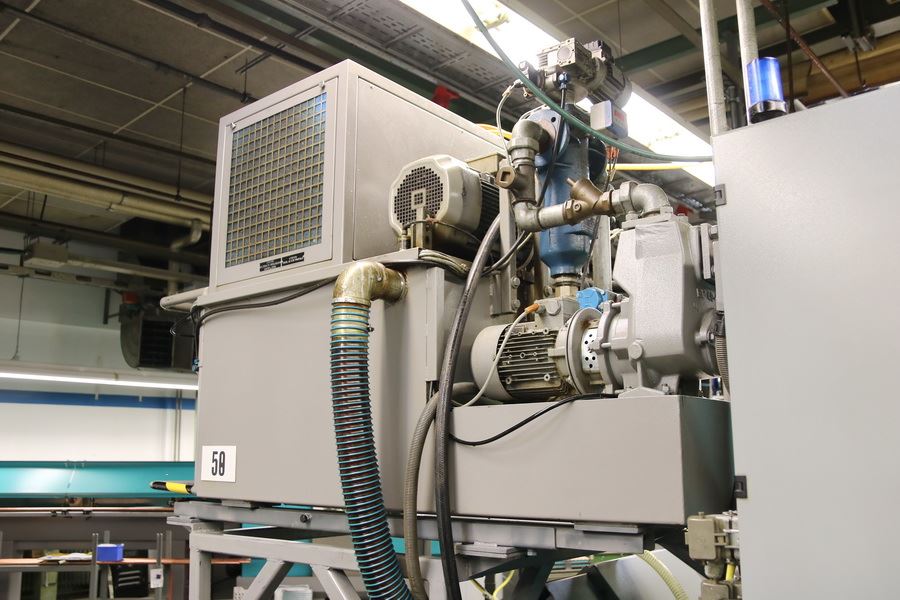

| Hochdruckkühlung | 50 bar |

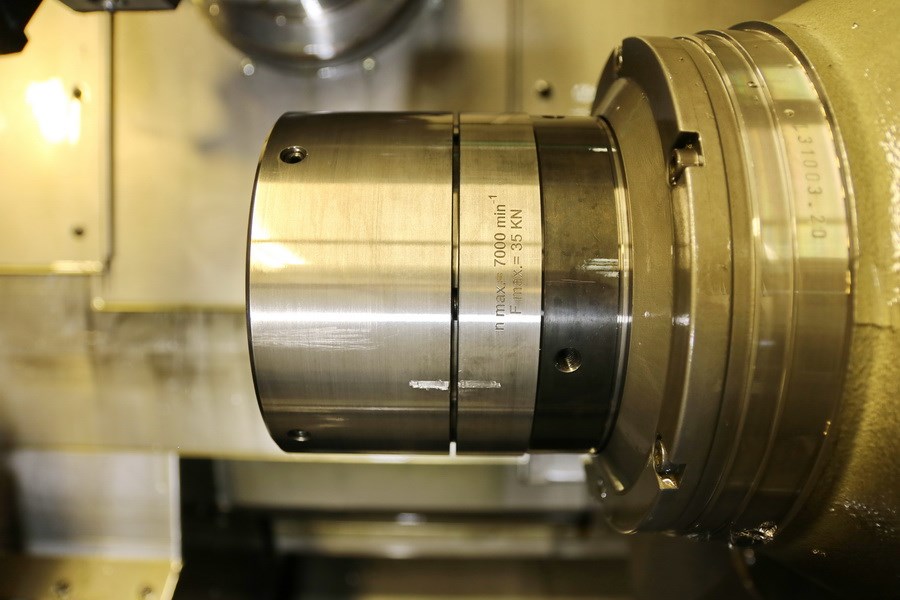

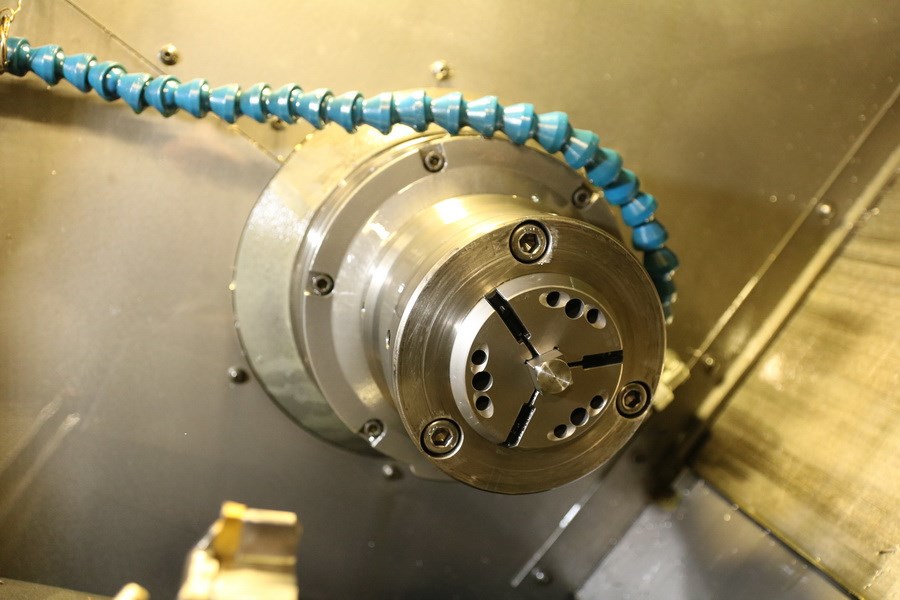

| Spannzangenfutter | Hainbuch "Achs-Fix" |

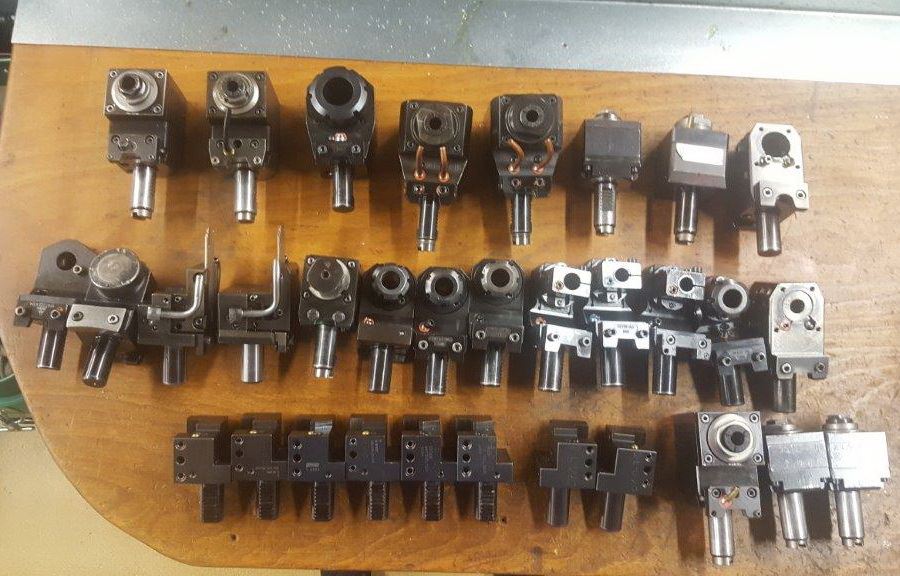

| div. Werkzeughalter | |
| angetriebene Werkzeuge | |
| Hohlspanneinrichtung | 42 / 20mm |
| Zusatzinformationen | |

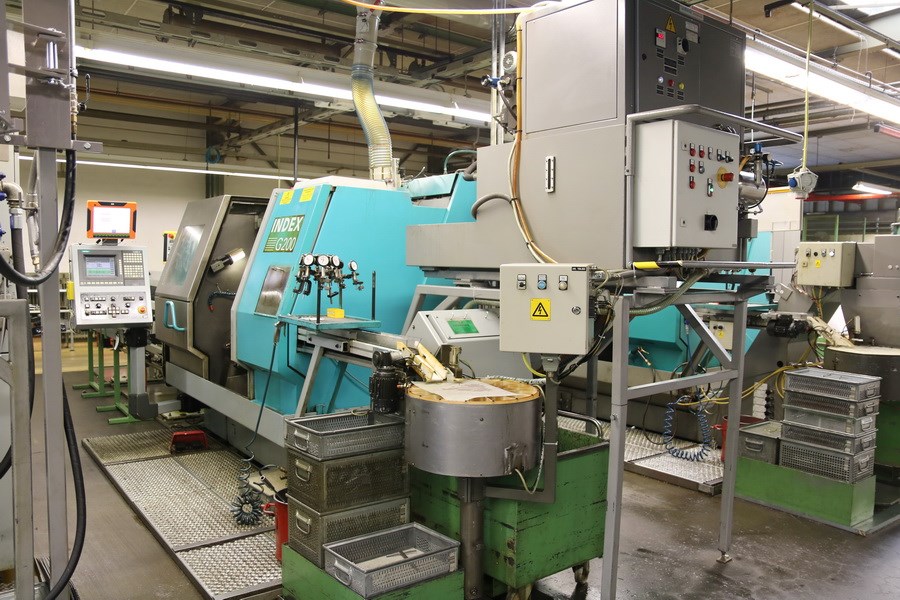

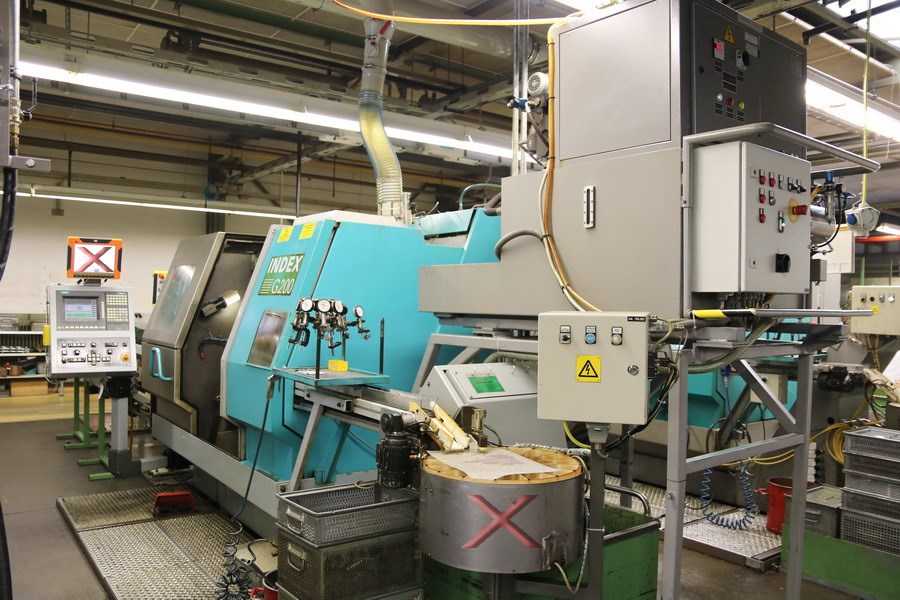

| CNC Dreh- und Fräszentrum INDEX - G 200 4A RatioLine - Y-Achse im oberen Revolver - Haupt- und Gegenspindel - zwei Revolver - inkl. Stangenlademagazin LNS MiniSprint |
|
| Irrtum in den technischen Daten vorbehalten. | |
