GILDEMEISTER - CTX 410 V6
CNC - Drehmaschinen CNC - Dreh- und Fräszentren
Bilder
Verkäufer   first-class
View More Listings
Bilder
Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image
Video
Beschreibung

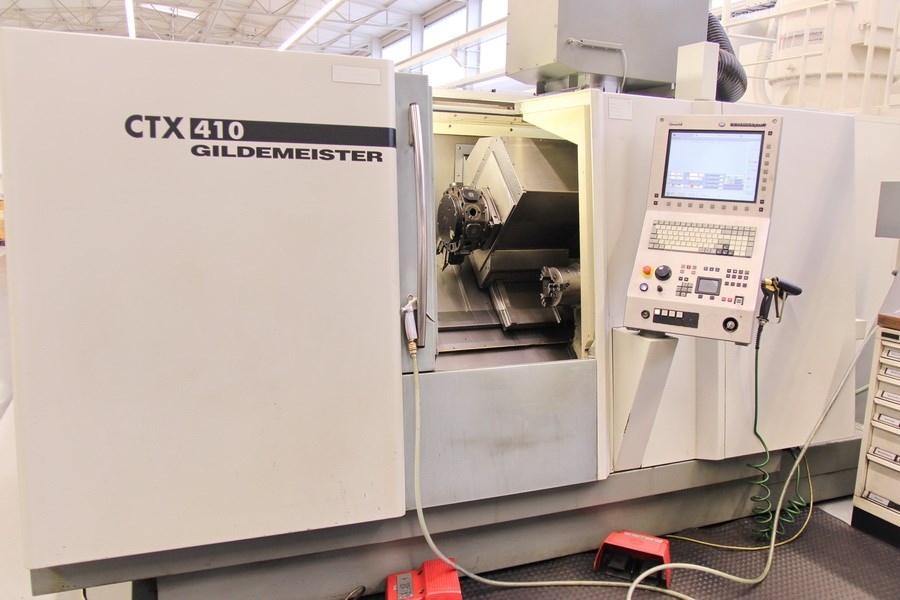

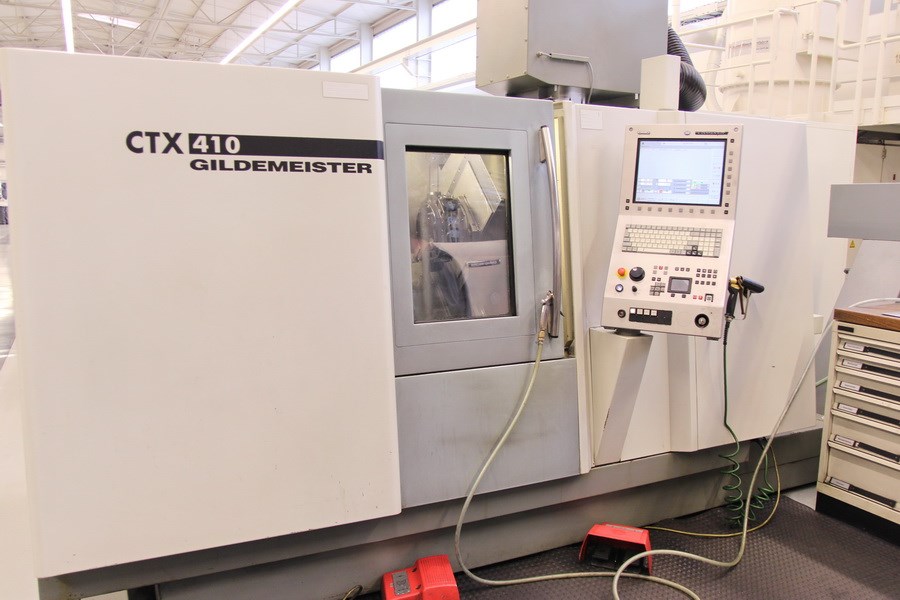

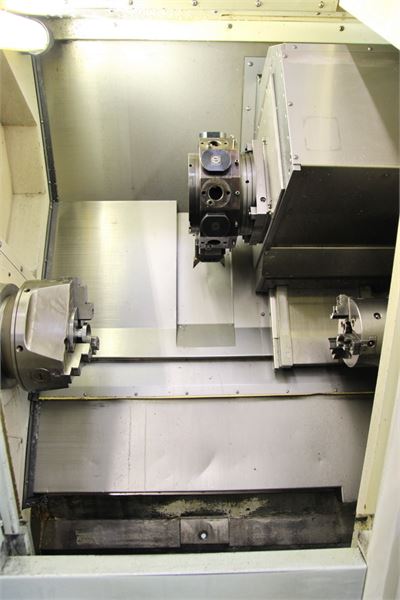

GILDEMEISTER - CTX 410 V6

Angebotsdetails
Lagernummer 1039-7486
Maschinenart CNC Dreh- und Fräszentrum
Hersteller GILDEMEISTER
Type CTX 410 V6
Baujahr 2006

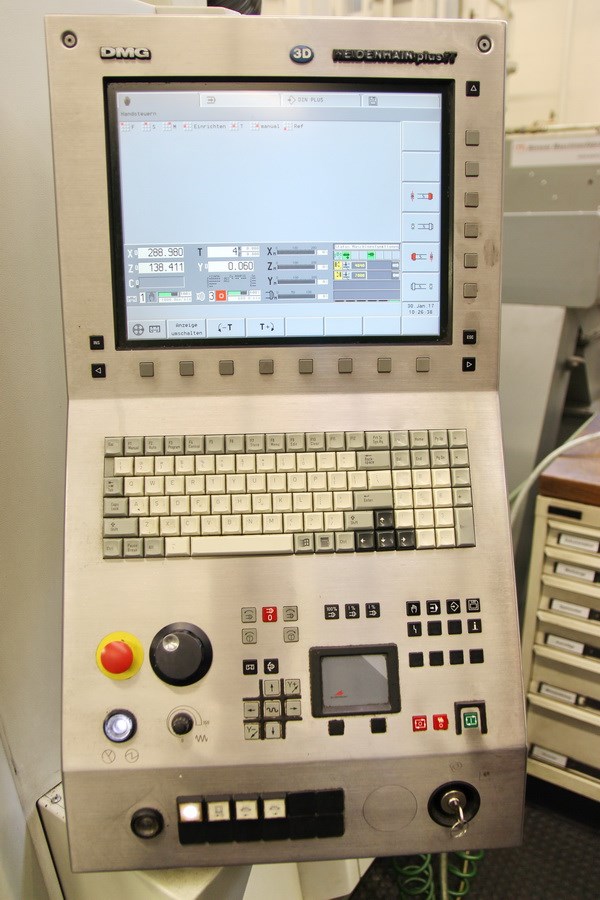

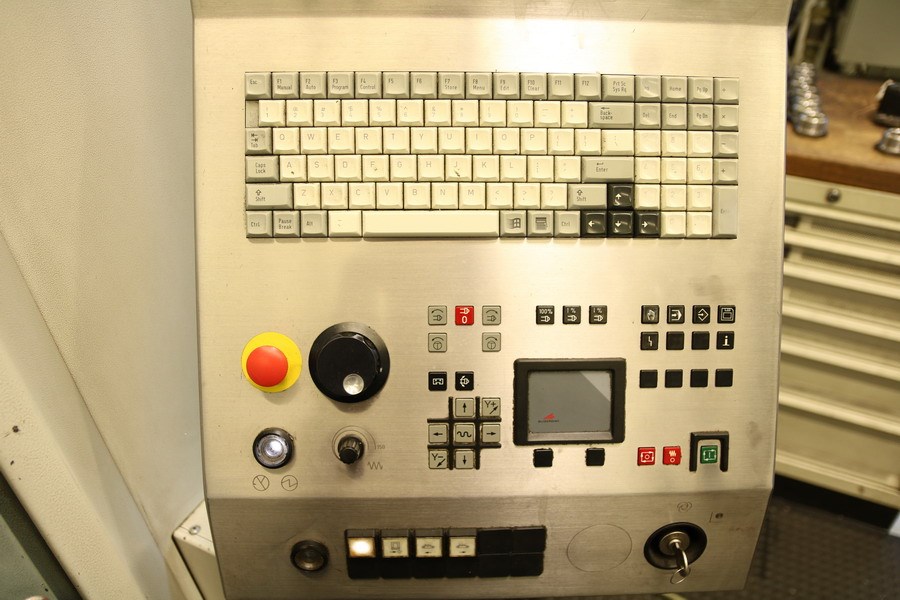

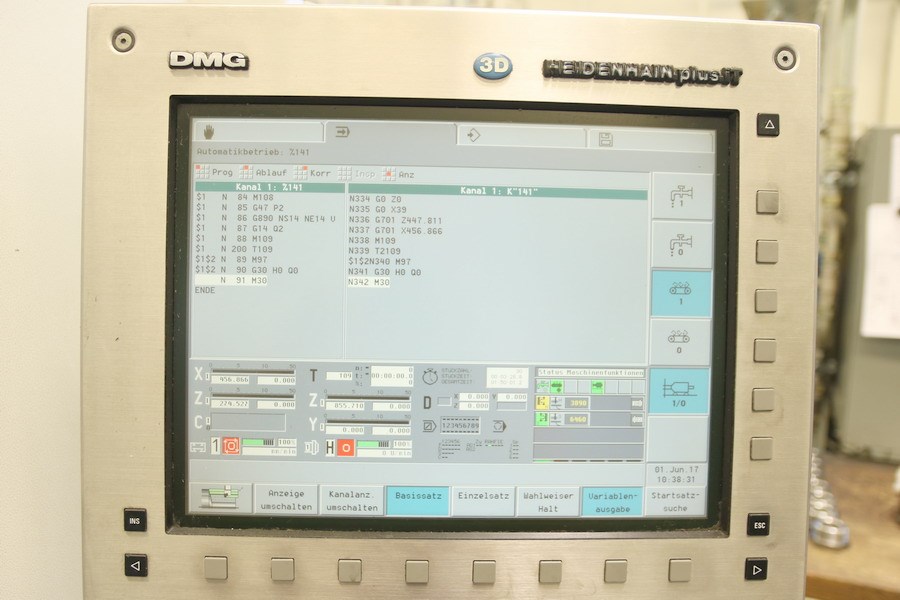

Steuerung iT Plus Heidenhain 3D
Lagerort Nordrhein-Westfalen
Ursprungsland Deutschland
Lieferzeit August / September 2017
Frachtbasis ab Standort

Technische Details
Drehdurchmesser 250mm
Drehlänge 635mm
Steuerung iT Plus Heidenhain 3D
Umlaufdurchmesser über Bett 505mm
Umlaufdurchmesser max. über Bettabdeckung 375mm
Hauptspindel:
Drehzahlbereich - Hauptspindel 25 - 5.000min/-1
Antriebsleistung - Hauptspindel 28 / 21kW
Spindellagerdurchmesser 130mm
Spannfutter-Durchmesser 250mm
Stabdurchmesser 65mm
Spindelnase 170h5
C-Achse 0,001°
Gegenspindel:
Drehzahlbereich - Gegenspindel 31 - 6.000min/-1
Antriebsleistung - Gegenspindel 16,2 / 12,6kW
Spindellagerdurchmesser 90mm
Spannfutter-Durchmesser 160mm
Spindelbohrung 44mm
Spindelnase 140h5
C-Achse 0,001°

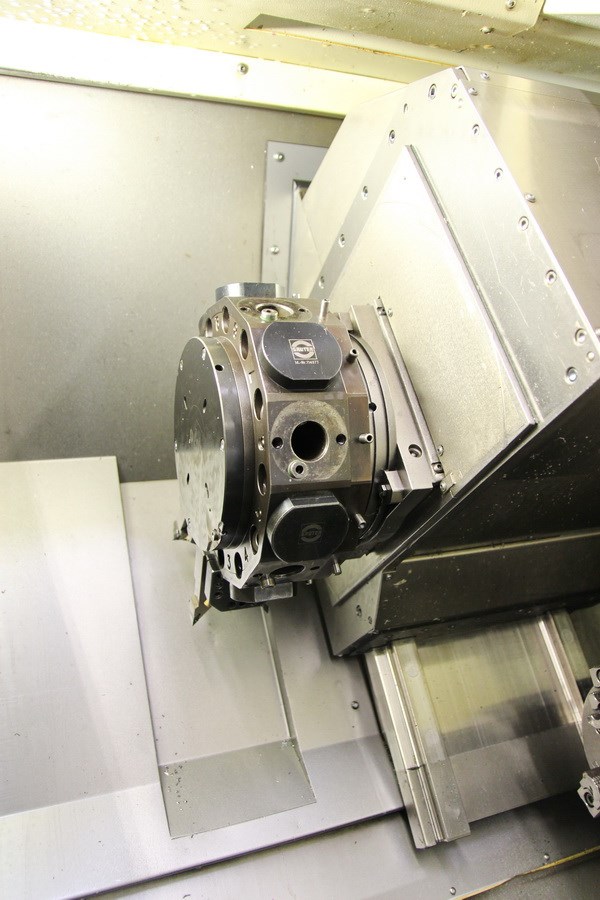

Werkzeugrevolver:
Anzahl der Werkzeugplätze 12pos.
Anzahl der angetriebenen Werkzeugstationen 12pos.
Drehzahlbereich - angetr. Werkzeugstationen max. 4.500min -1
max. Spannzangenbohrung 16mm
Werkzeugaufnahme VDI 30
Verfahrwege:
x-Achse 150mm
y-Achse 80 (+/-40)mm
z-Achse 650mm
Gesamtleistungsbedarf 64kW
Maschinengewicht ca. 5,8t
Raumbedarf ca. 5,0 x 2,5 x 2,8m

Zubehör
Dokumentation
Späneförderer
Gegenspindel
C-Achse
Y-Achse

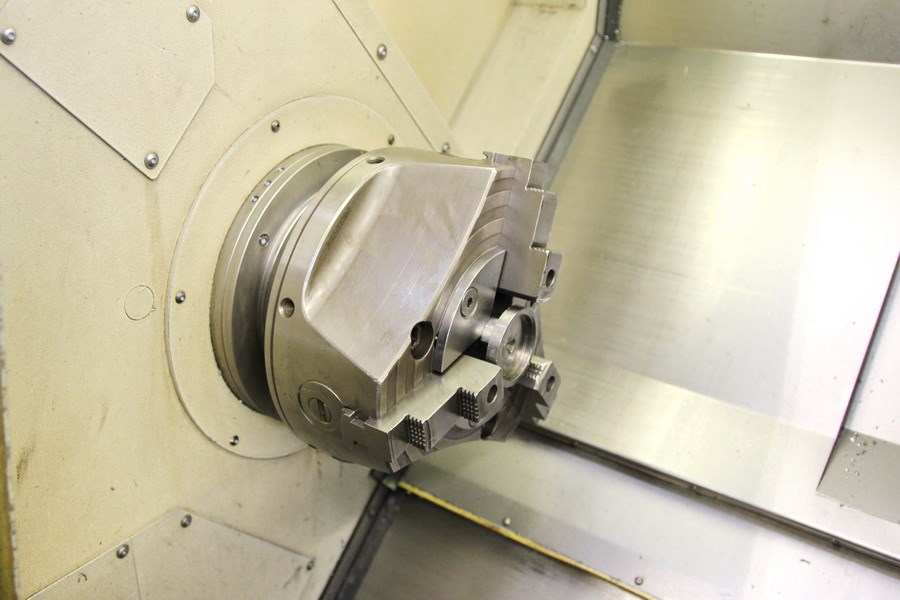

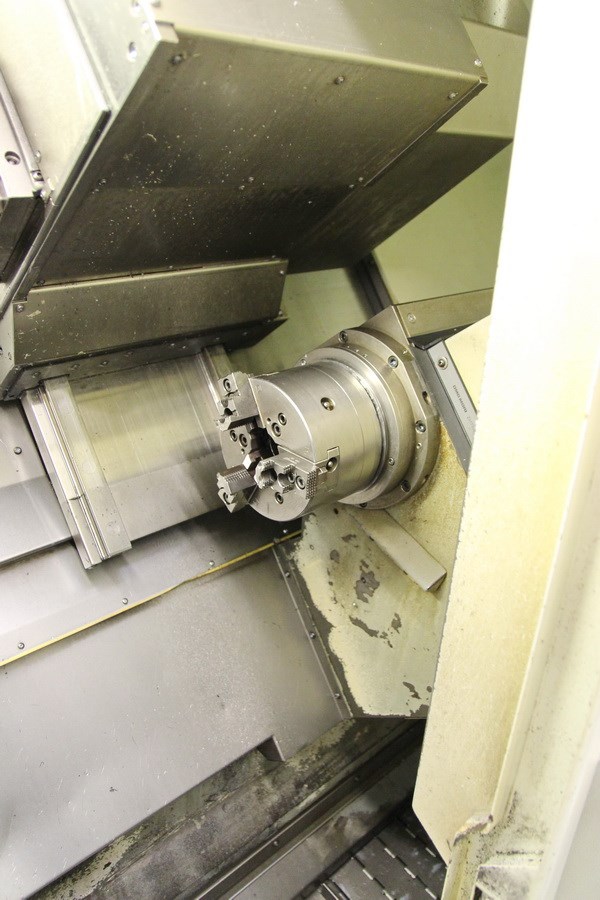

Dreibackenfutter Forkardt 250-72
Dreibackenfutter Roehm 160
div. Werkzeughalter
Werkzeugantrieb
Werkzeugrevolver Sauter
Hohlspanneinrichtung hydr. / max. 66mm

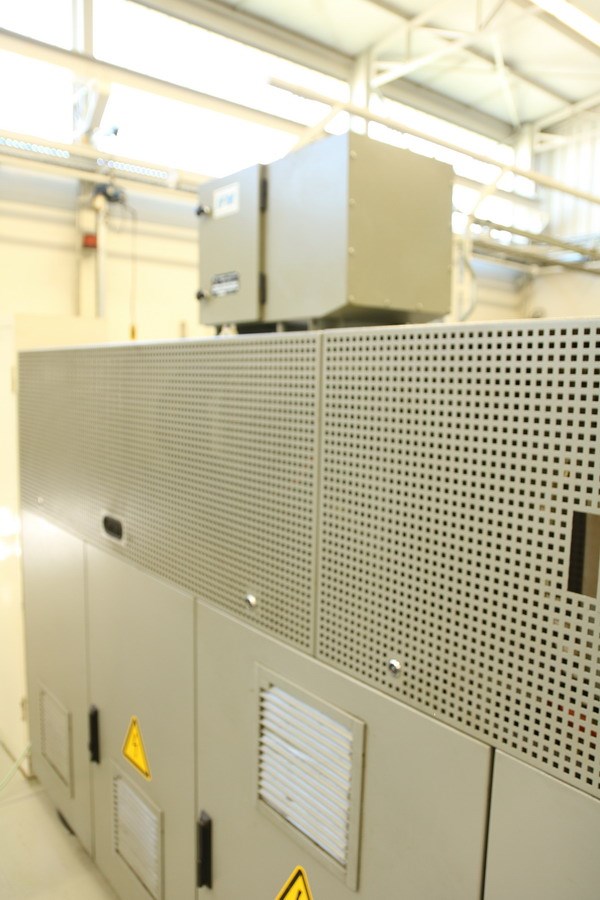

Ölnebelabsaugung IFS

Zusatzinformationen
CNC Dreh- und Fräszentrum
GILDEMEISTER - CTX 410 V6

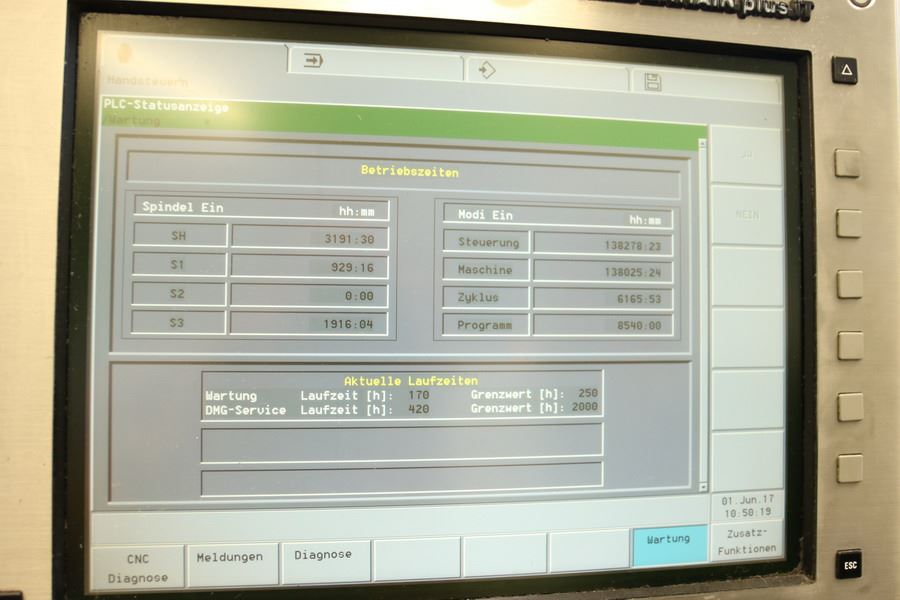

- Spindelstd. ca.: 3.200h / 950h
- Maschine war an zentraler Kühlmittelversorgung angeschlossen

Irrtum in den technischen Daten vorbehalten.
