Das Angebot ist beendet.
MAZAK - Super Quadrex 200 M
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| MAZAK - Super Quadrex 200 M | |
| Angebotsdetails | |
| Lagernummer | 1039-7342 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | MAZAK |
| Type | Super Quadrex 200 M |
| Baujahr | 1998 |
| Steuerung | Mazatrol 640 TE |
| Lagerort | D-59302 Oelde |
| Ursprungsland | Japan |
| Lieferzeit | sofort |
| Frachtbasis | ab Standort |
| Technische Details | |
| Drehdurchmesser | 274mm |
| Drehlänge | 626mm |
| Steuerung | Mazatrol 640 TE |
| Standard-Drehdurchmesser | 215mm |
| max. Umlaufdurchmesser | 585mm |
| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | max. 5.000min/-1 |
| Antriebsleistung - Hauptspindel | 22 / 15kW |
| Max. Drehmoment | 350Nm |
| Spindelbohrung | 61mm |
| Stangendurchmesser | max. 51mm |
| max. Futterdurchmesser | 200mm |
| C - Achse | 360° |

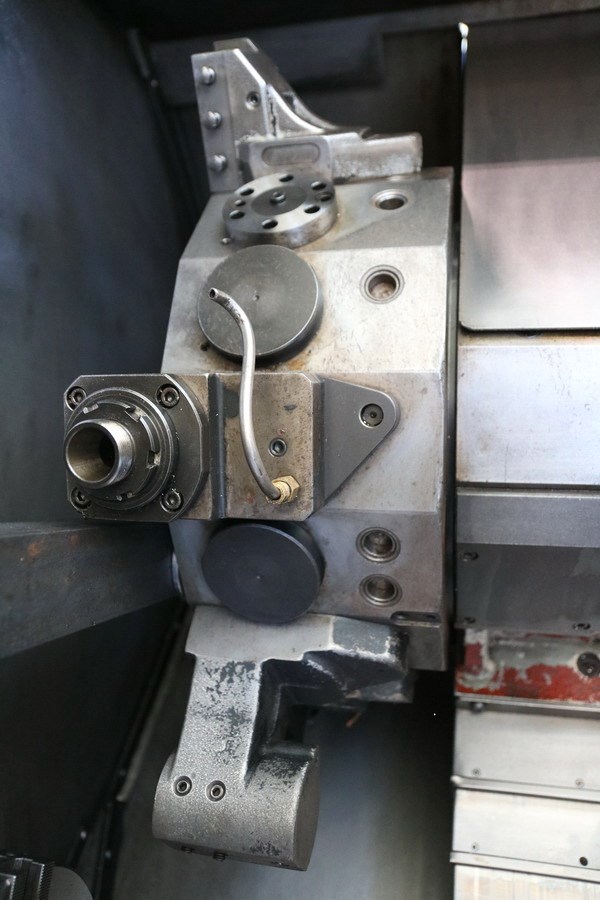

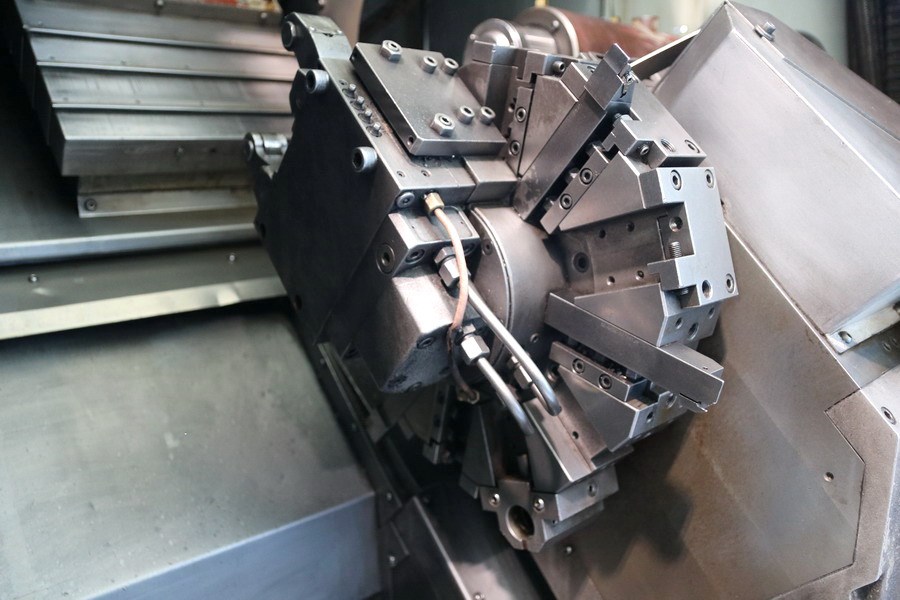

| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 16pos. |
| Anzahl der angetriebenen Werkzeugstationen | 16pos. |
| Schaftquerschnitt der Drehmeißel | 25mm |
| Schaftdurchmesser der Bohrer | 32mm |
| max. Bohrdurchmesser | 13mm |
| Gewindedurchmesser | max. M8mm |
| Max. Drehzahl angetr. WZ-Stationen | 4.500min/-1 |
| Antriebsleistung angetr. WZ-Stationen | 3,7kW |
| Max. Drehmoment | 35Nm |
| Revolverschaltzeit | max. 0,6sec. |
| Werkzeugrevolver 2: | |
| Anzahl der Werkzeugplätze | 12pos. |
| Anzahl der angetriebenen Werkzeugstationen | -pos. |
| Schaftquerschnitt der Drehmeißel | 25mm |
| Schaftdurchmesser der Bohrer | 32mm |
| Revolverschaltzeit | max. 0,6sec. |
| Reitstock: | |
| Reitstockaufnahme | MK 4 |
| Reitstockverfahrweg | 520mm |
| Pinolenhub | 100mm |
| Spannkraft | 6,9kN |
| Vorschübe: | |
| Eilgang | X1 / X2: 30 / 30m/min |
| Eilgang | Z1 / Z2: 30 / 20m/min |
| Eilgang | C: 4001/min |
| Verfahrwege: | |
| X - Achse | 1: 190 (185 + 5)mm |
| X - Achse | 2: 150 (145 + 5)mm |
| Z - Achse | 1: 645 (350 + 295)mm |
| Z - Achse | 2: 630 (350 + 280)mm |
| Gesamtleistungsbedarf | 43kVA |
| Maschinengewicht ca. | 6,5t |
| Raumbedarf ca. | 5,0 x 2,8 x 2,4m |
| Zubehör | |
| Dokumentation | |

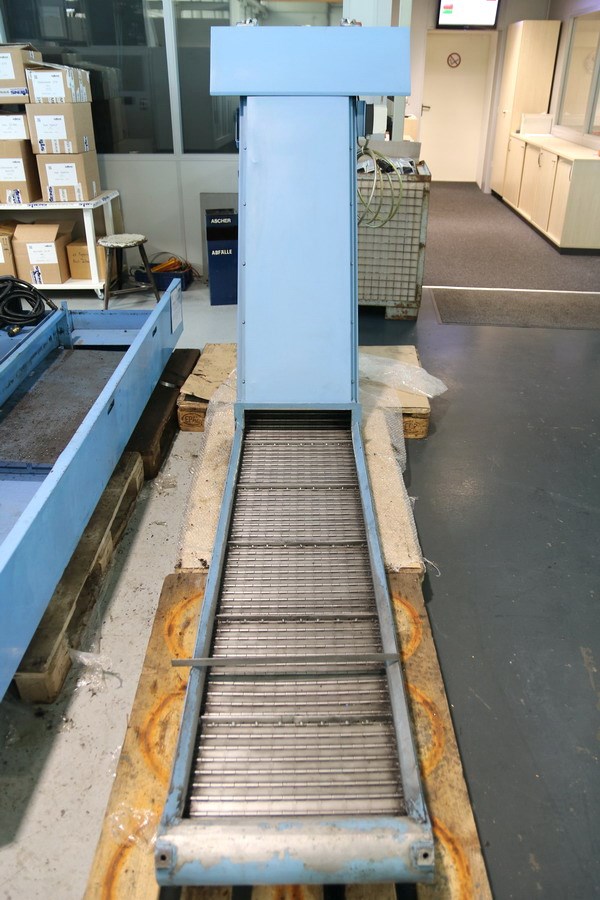

| Späneförderer | |

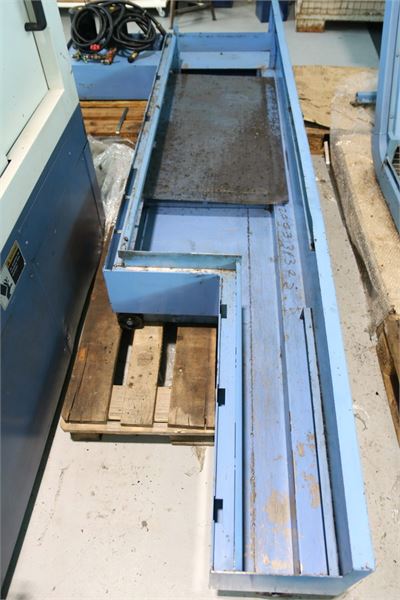

| Spänewanne | |
| Kühlmitteleinrichtung | |
| Lünette | auf Revolver / on turret |
| Reitstock | |
| angetriebene Werkzeugstationen | |
| Signallampe -dreifach- | |

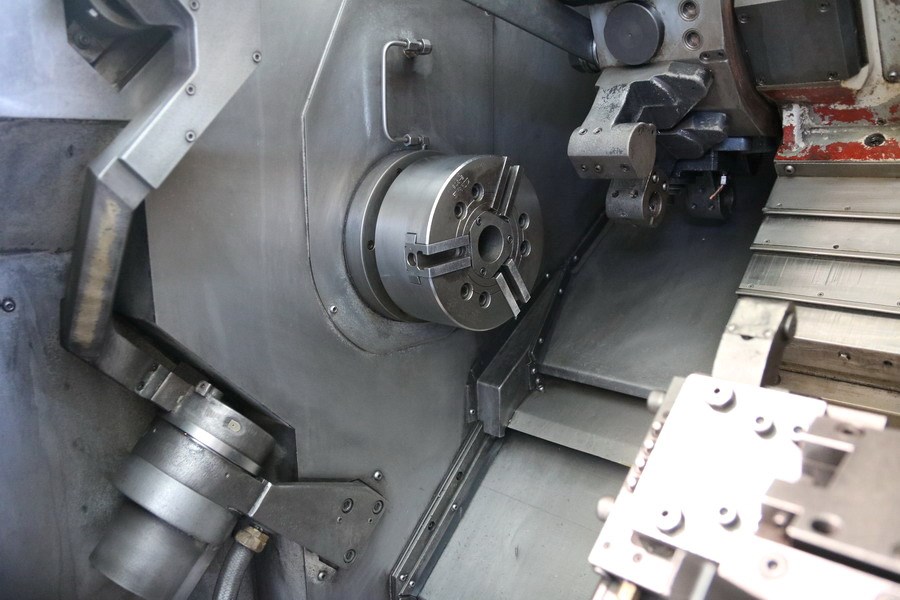

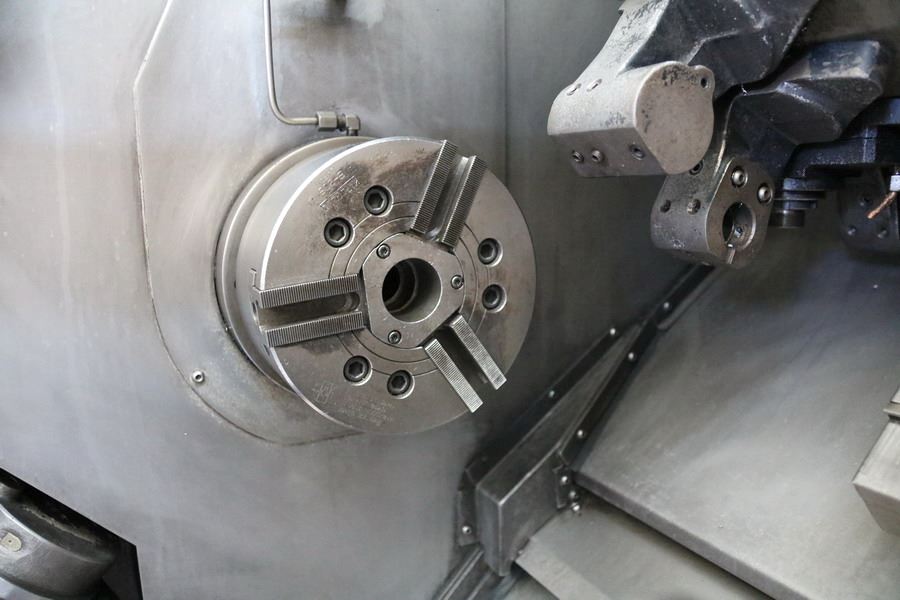

| Dreibackenfutter | |
| div. Werkzeuge | |
| angetriebene Werkzeuge | |
| Zusatzinformationen | |
| CNC - Dreh- und Fräszentrum MAZAK - Super Quadrex 200 M - Zwei Revolver - angetriebene Werkzeugpositionen im oberen Revolver |
|
| Irrtum in den technischen Daten vorbehalten. | |
