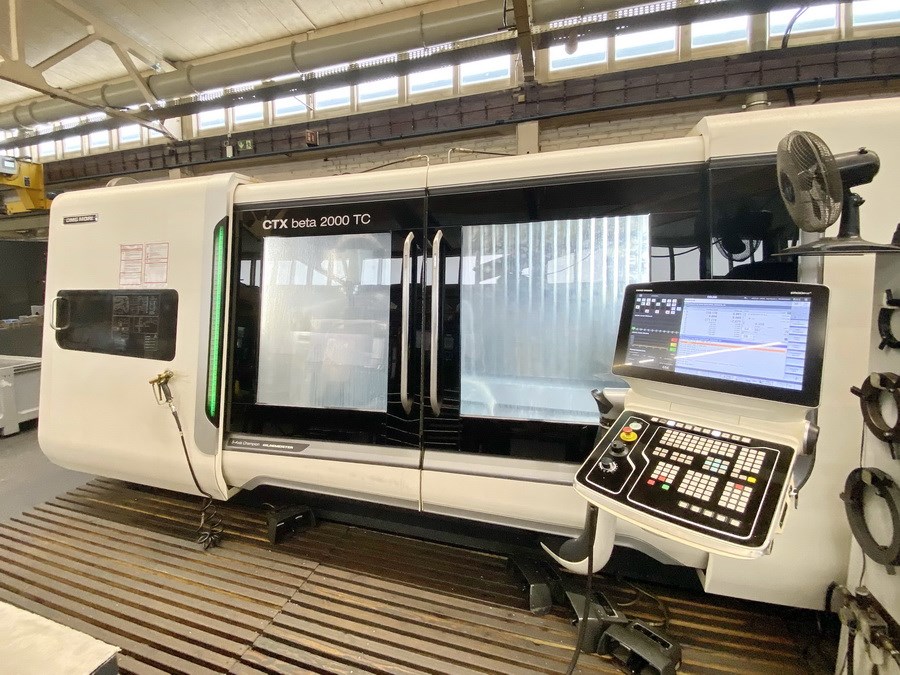

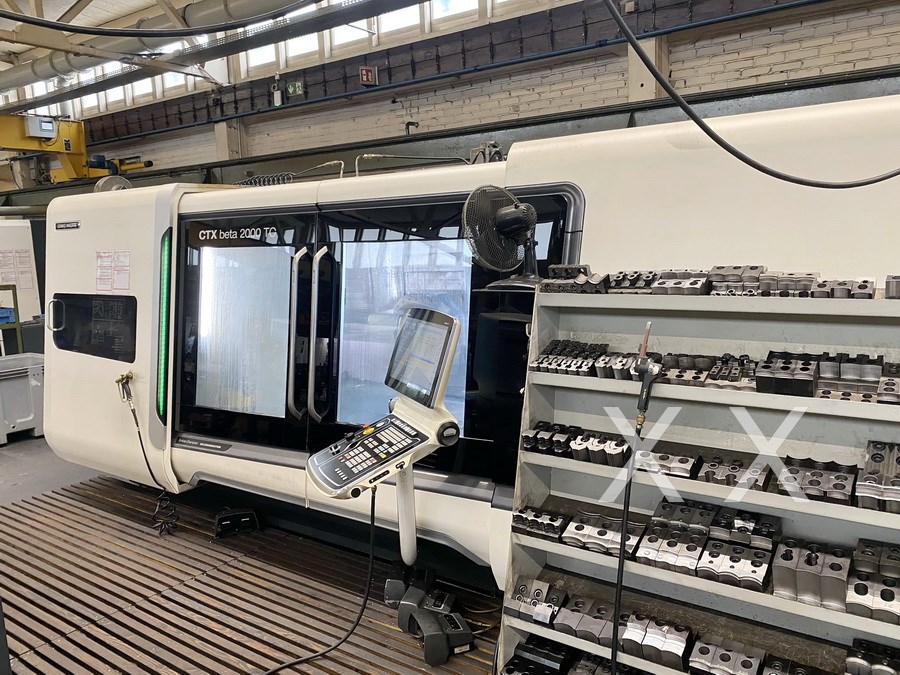

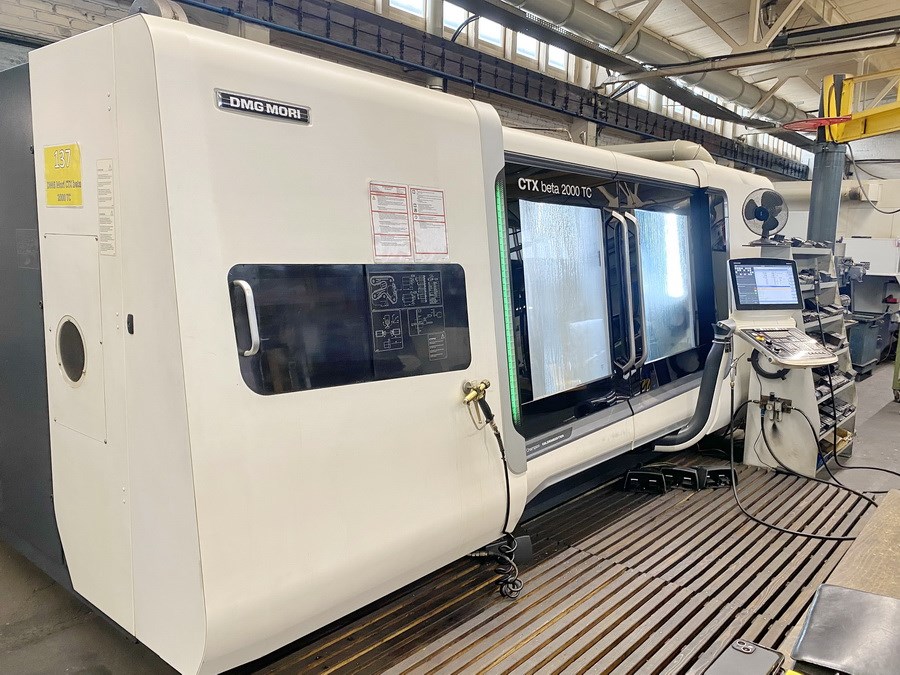

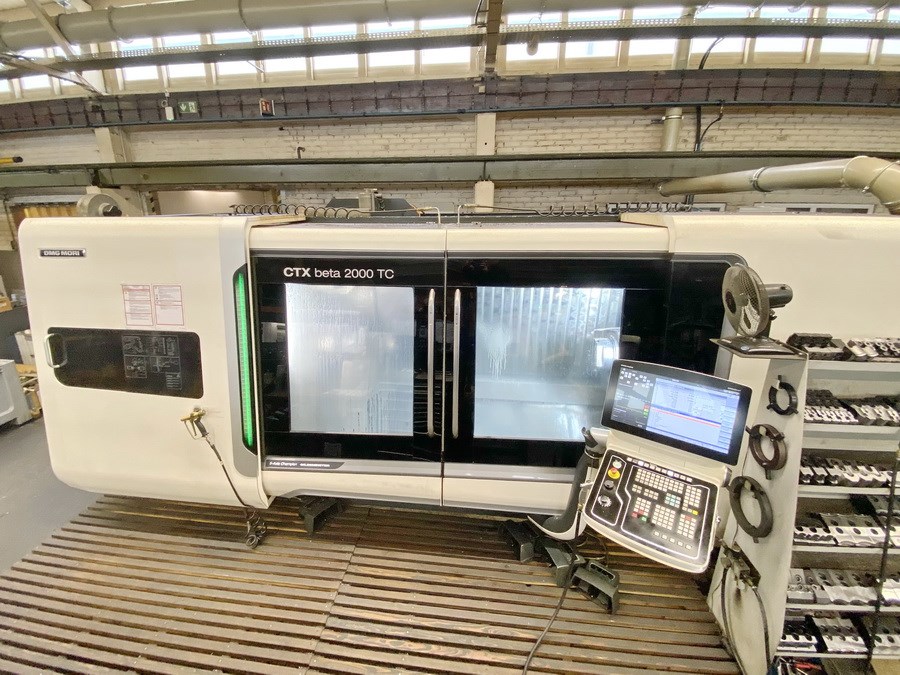

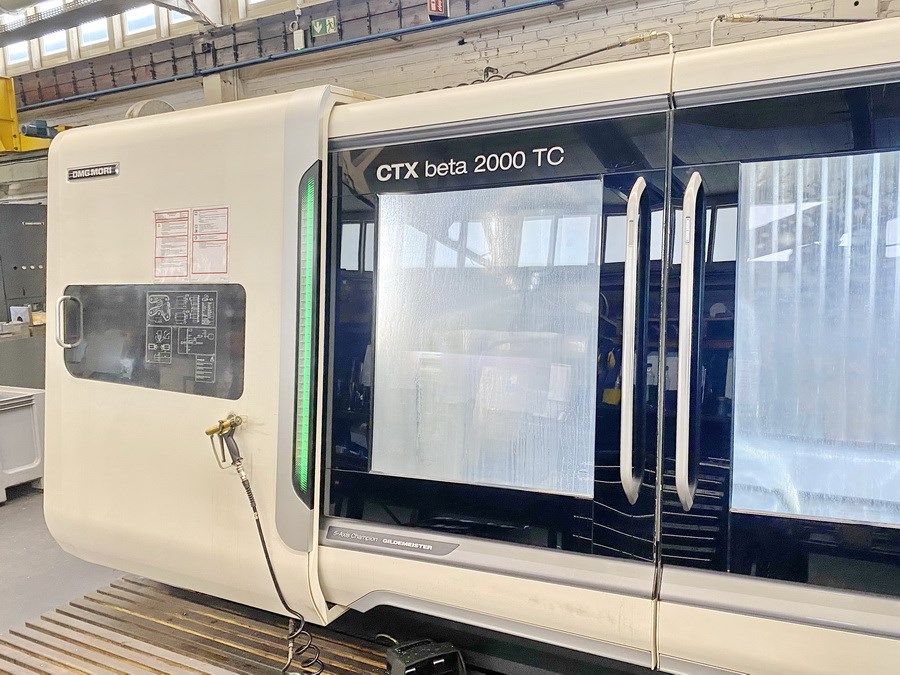

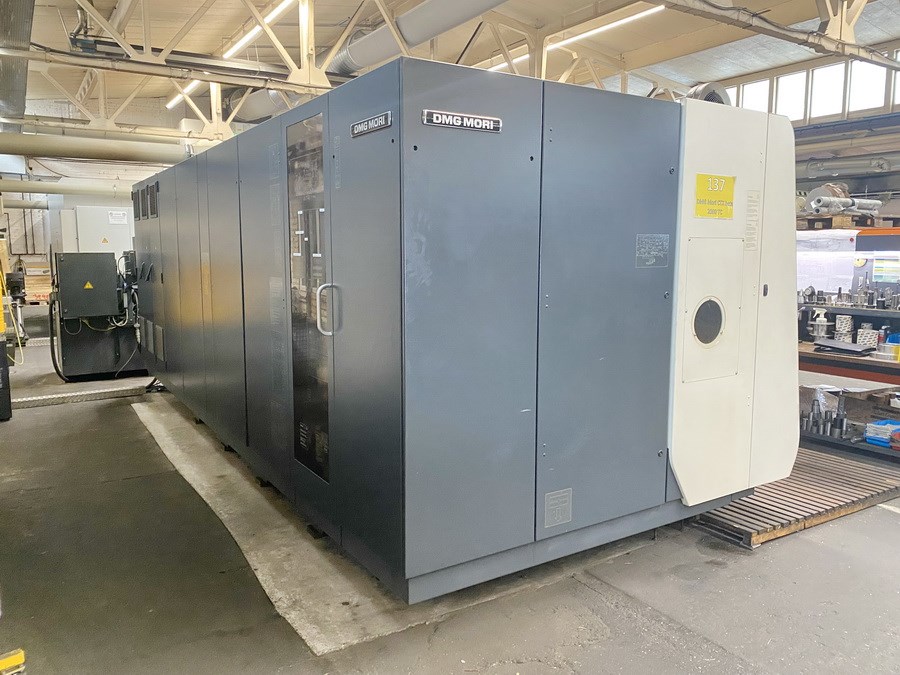

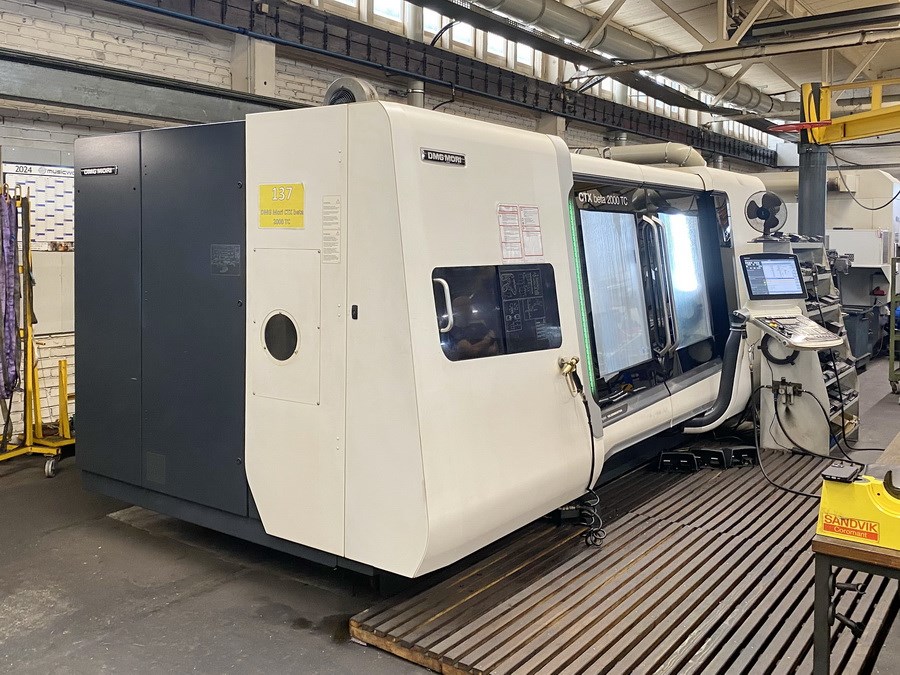

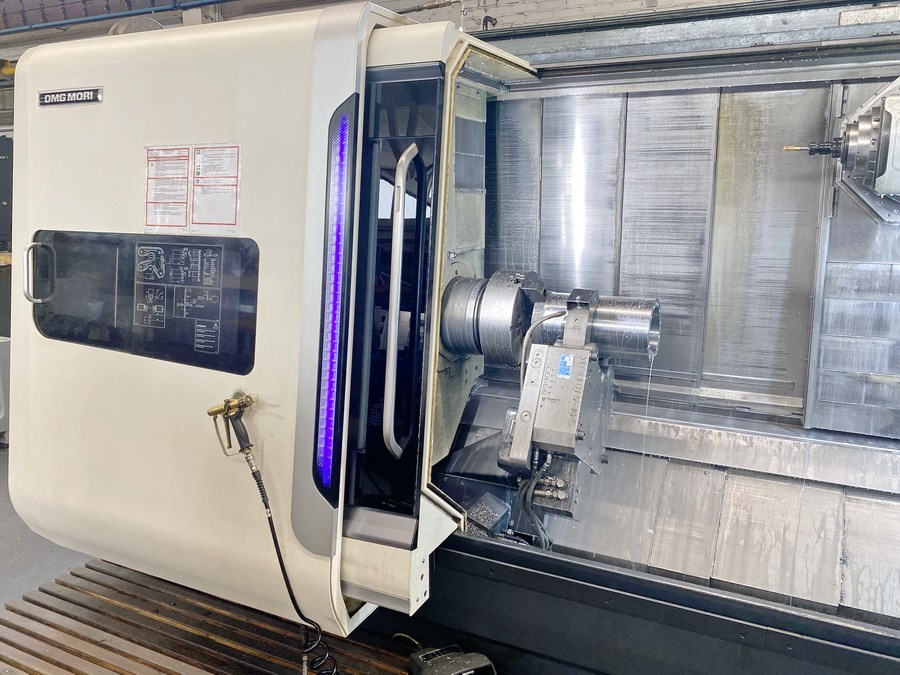

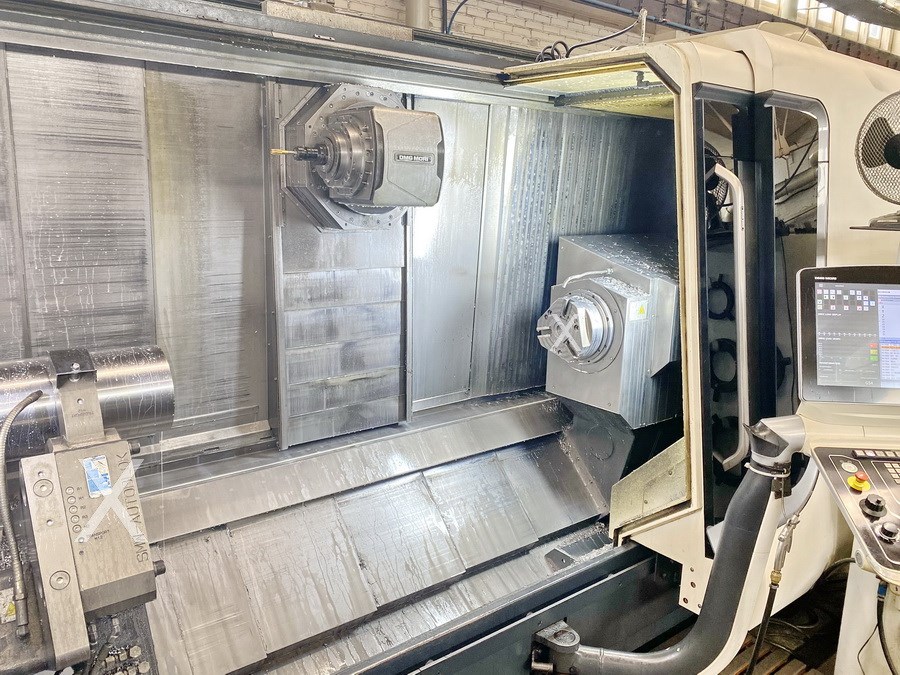

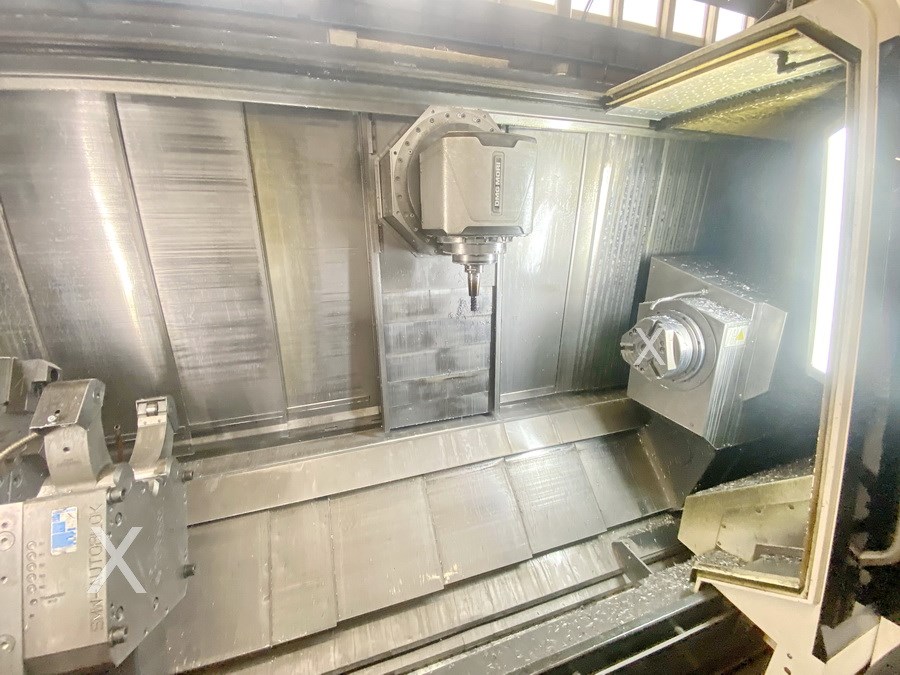

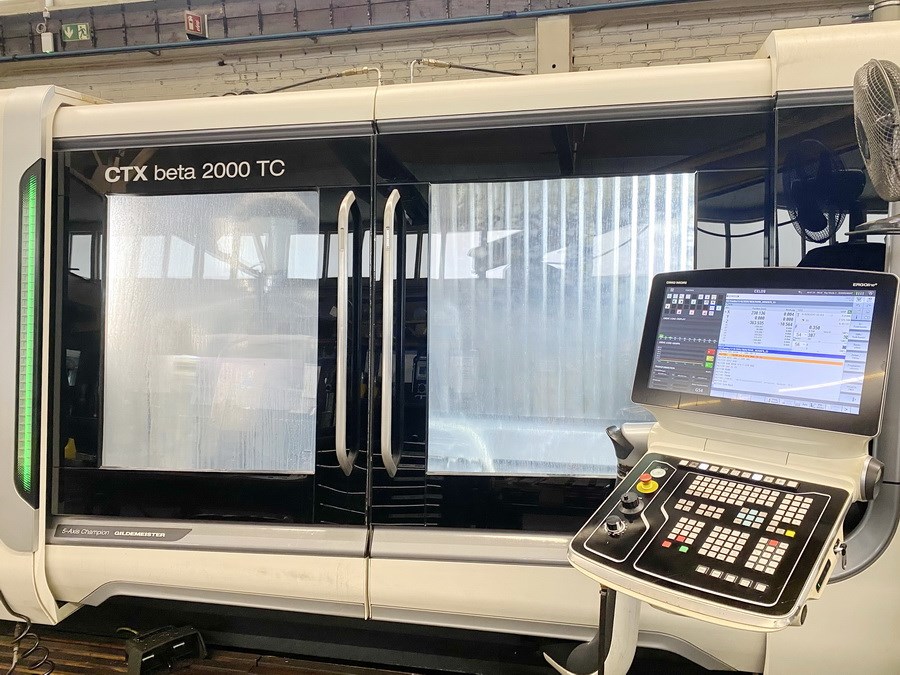

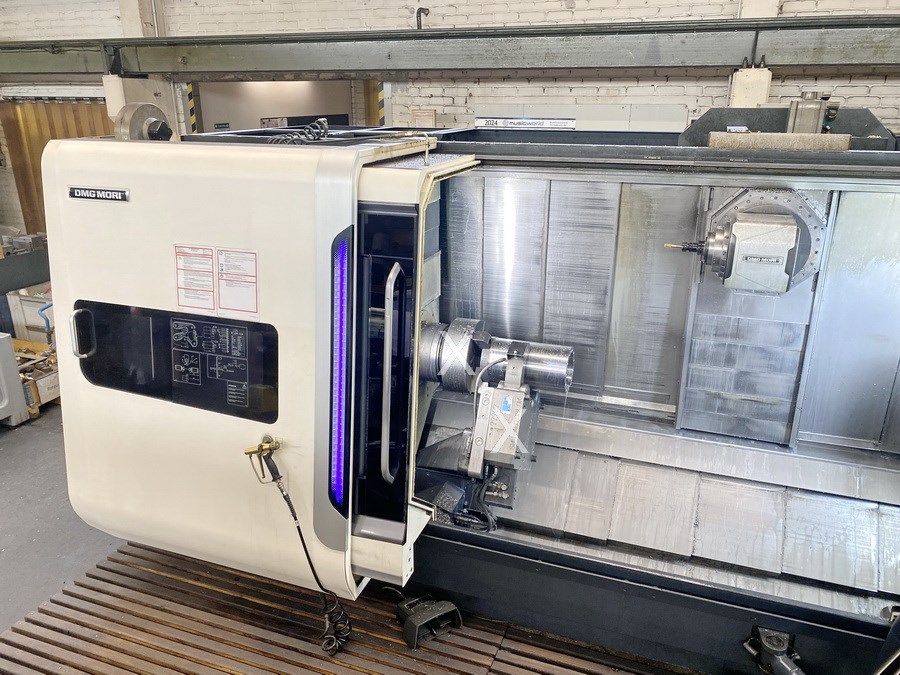

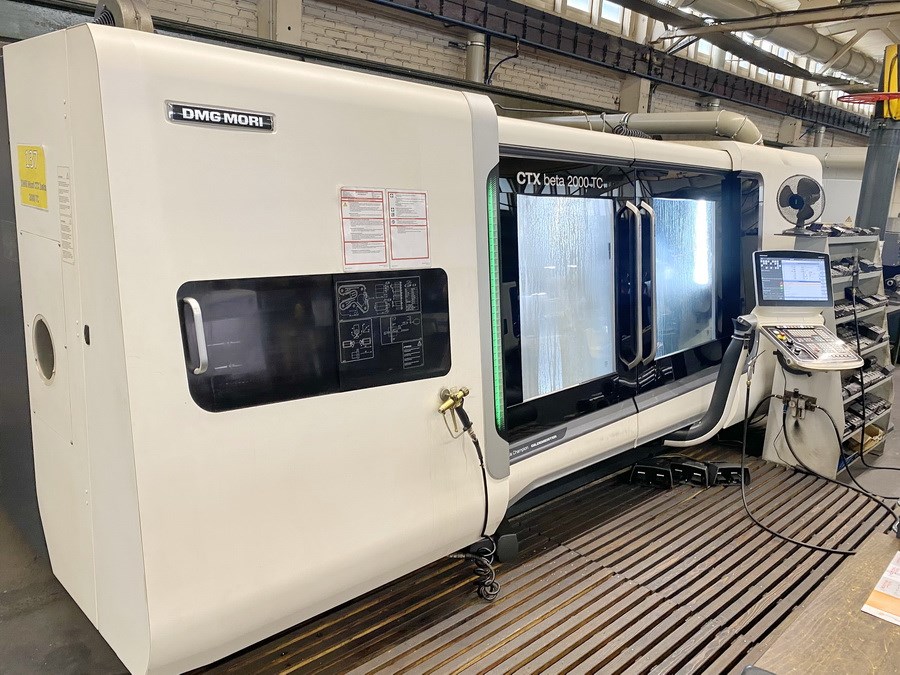

DMG-GILDEMEISTER - CTX beta 2000 TC

Angebotsdetails
Lagernummer 1039-9374
Maschinenart CNC Dreh- und Fräszentrum
Hersteller DMG-GILDEMEISTER
Type CTX beta 2000 TC
Baujahr 2016

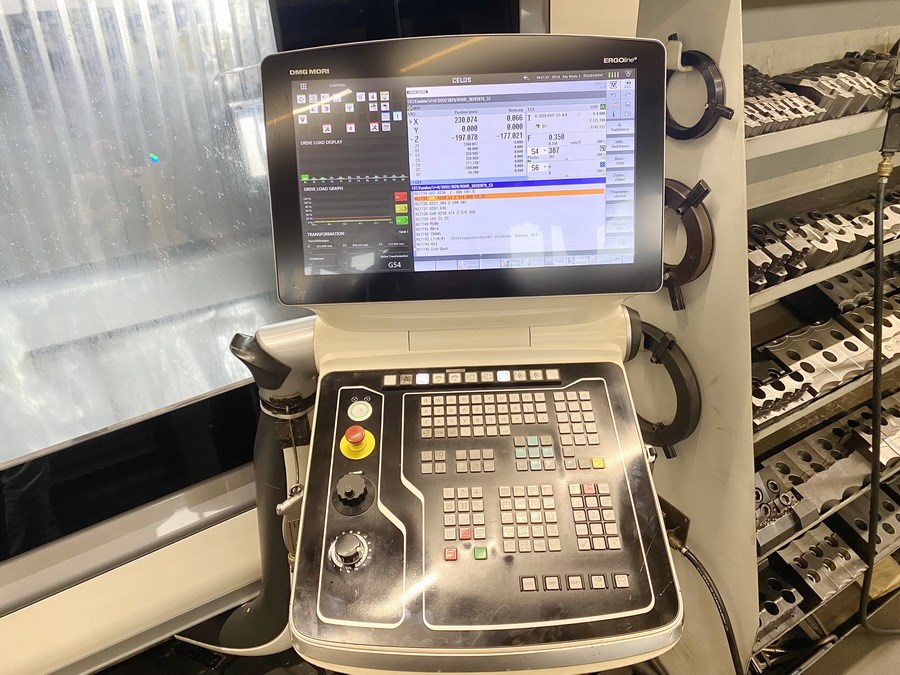

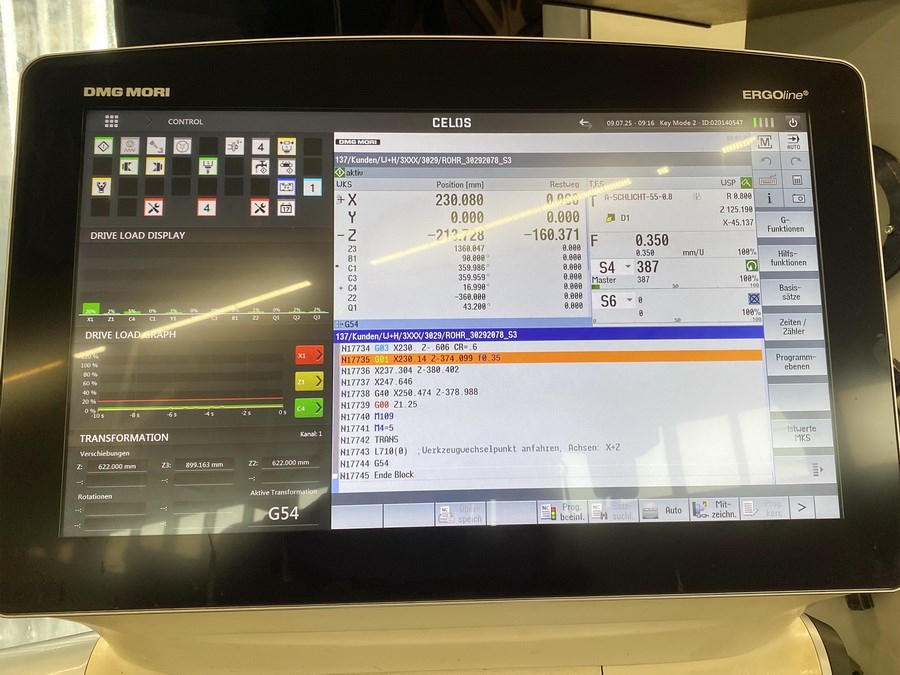

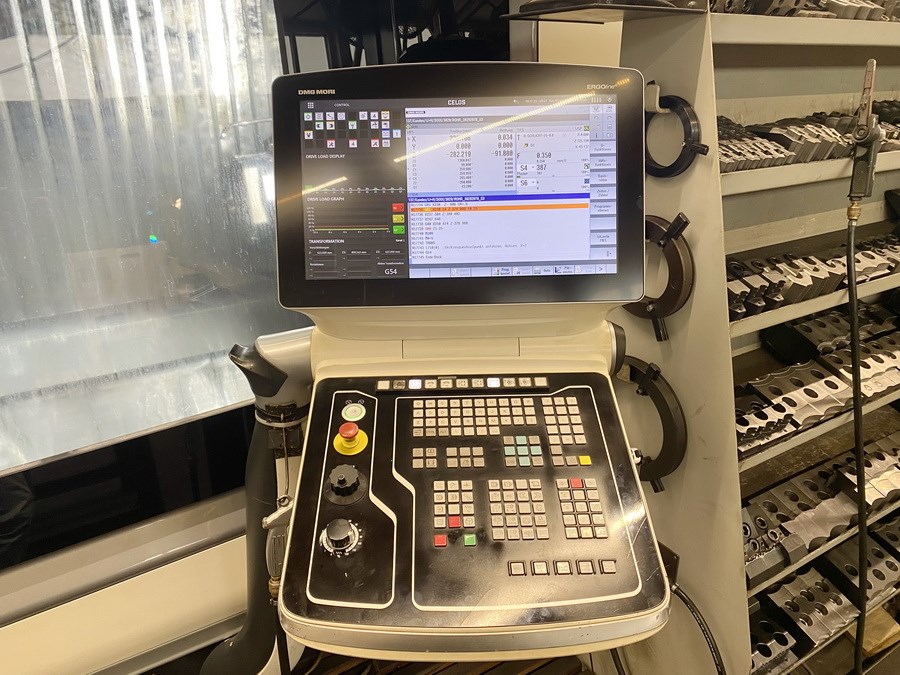

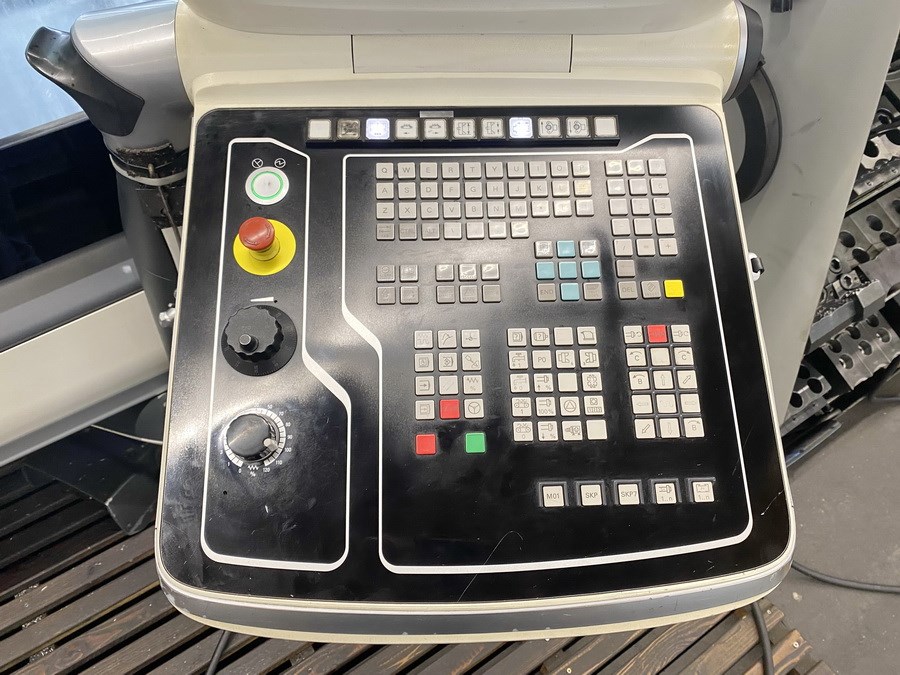

Steuerung 840 D sl Operate Celos
Lagerort Nordrhein-Westfalen
Ursprungsland Deutschland
Lieferzeit nach Absprache
Frachtbasis ab Standort
Zusatzinformationen CNC - Dreh- und Fräszentrum
DMG Gildemeister - CTX beta 2000 TC

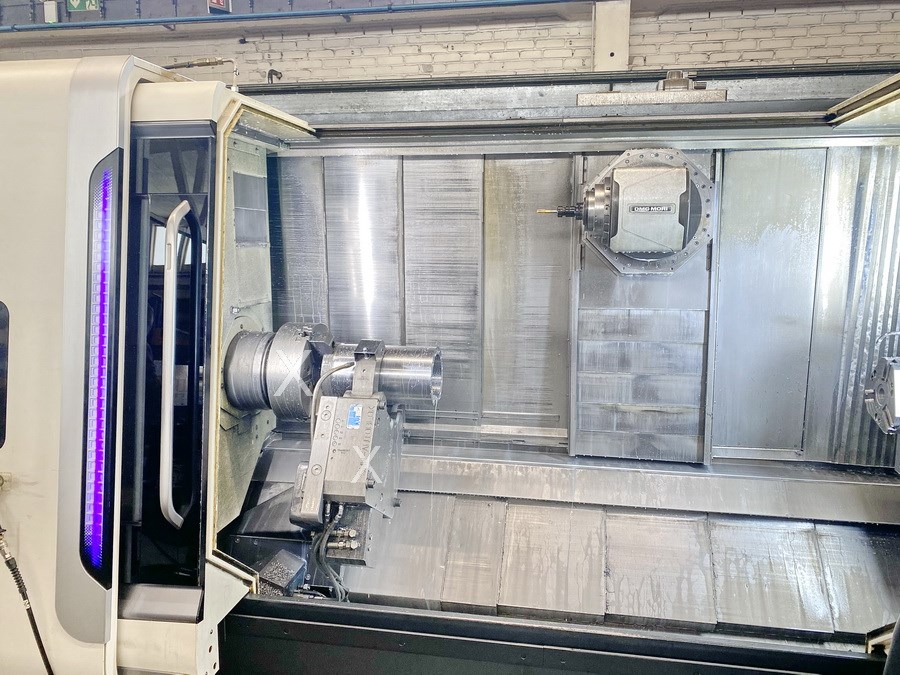

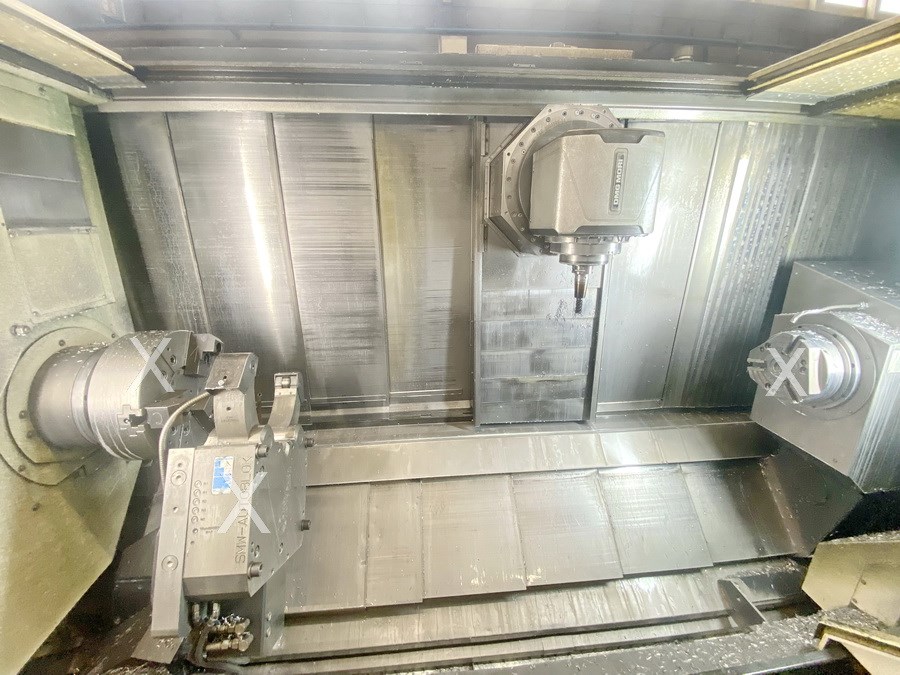

- Haupt- Gegen- und Frässpindel

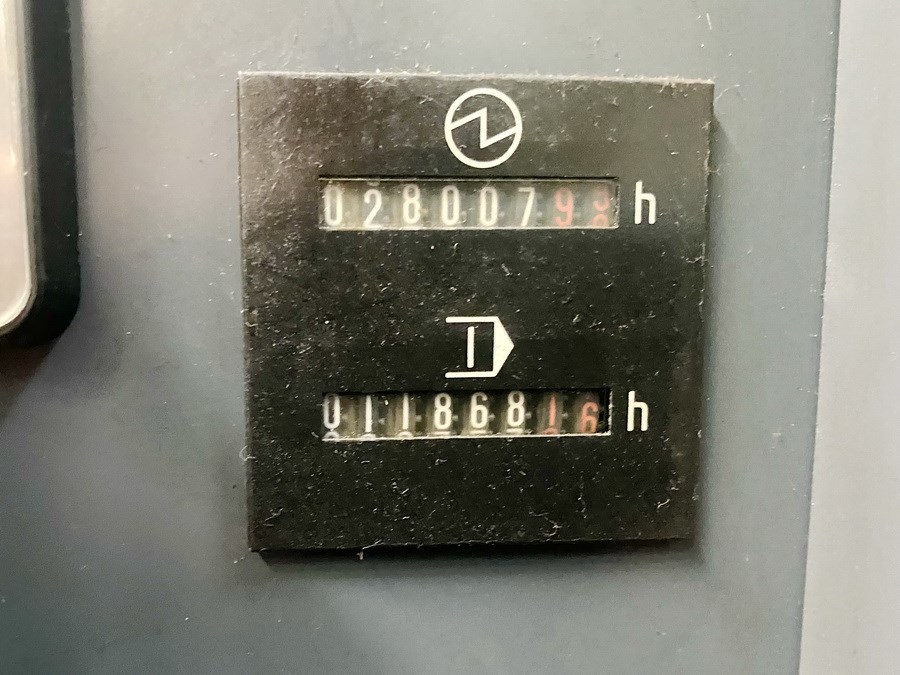

- Betriebsstunden: Strom-Ein: ca. 28.007h / Spindellauf: ca. 11.868h

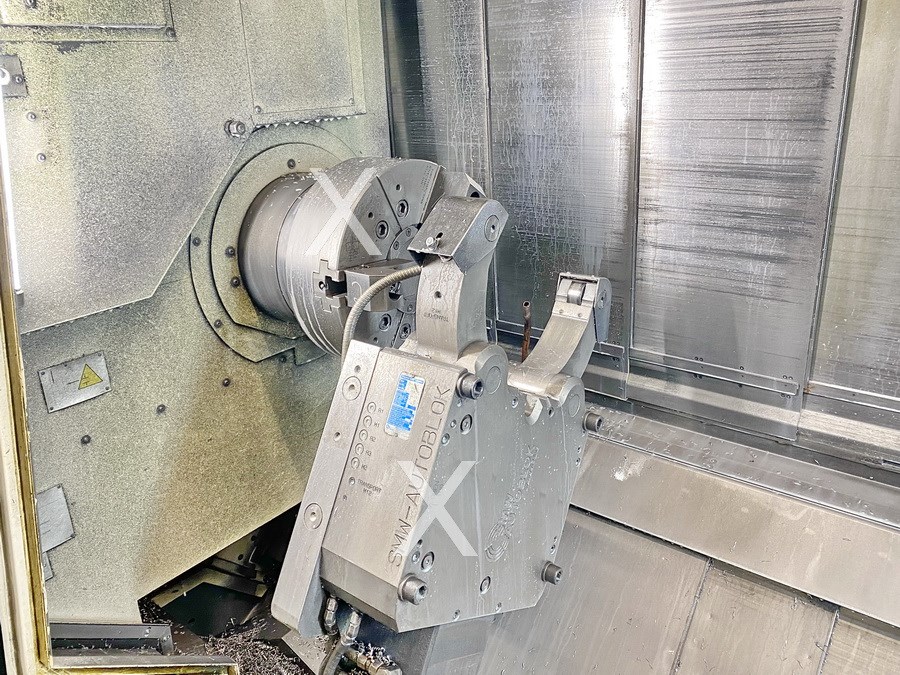

- inkl. Lünettenschlitten
- Futterspüleinrichtung an der Hauptspindel, außen
- Futterspüleinrichtung an der Gegenspindel, außen
- Kühlmittelzuführung durch die Gegenspindel
- Scheibenreinigung der Sicherheitsscheiben beider Arbeitstüren mit Druckluft
- Außermittige Dreh- und Fräsbearbeitung
- Fräsen von Verzahnung im Abwälzverfahren
- Technologiezyklus zur Anwendung einer alternierenden Drehzahl für
schwingungskritische Aufspannungen

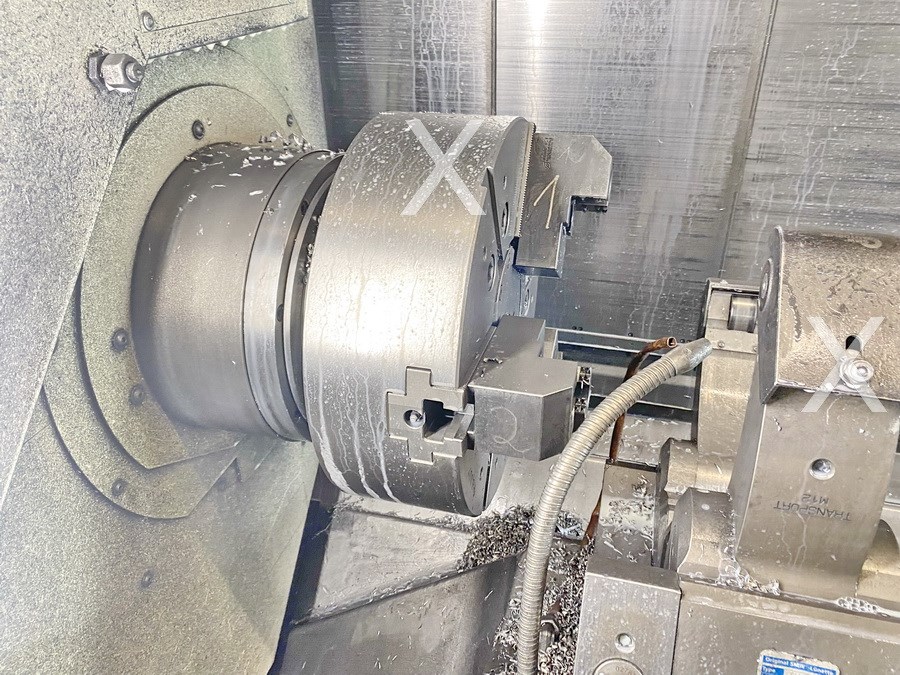

- OHNE Dreibackenfutter (Haupt- und Gegenspindel)

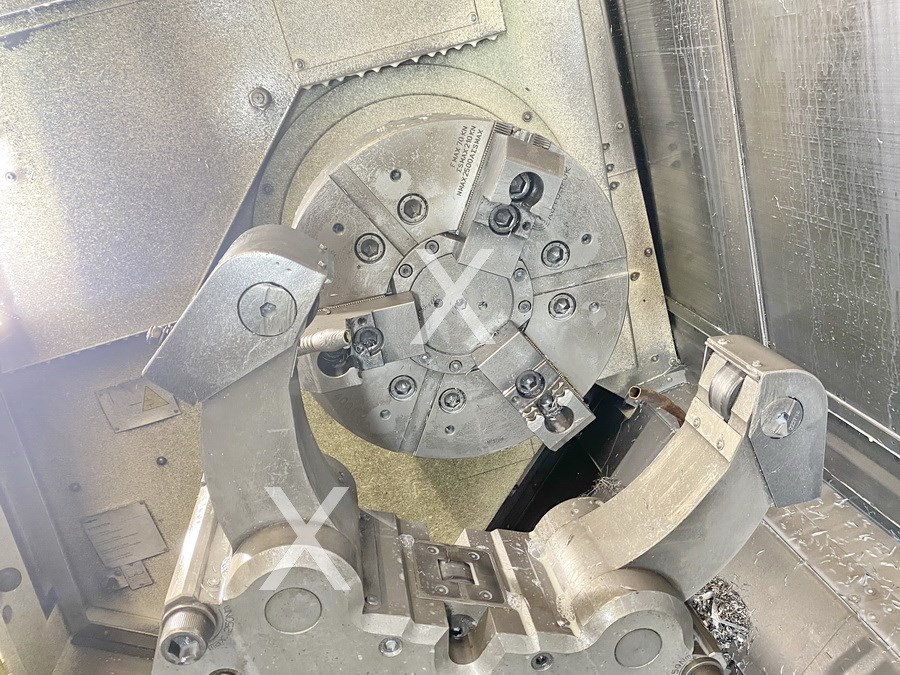

- OHNE Lünette (nur Träger)
- OHNE Werkzeuge
- OHNE Absaugung
- OHNE Messtaster


Technische Details
Drehdurchmesser max. 630 mm
Drehlänge 2.000 mm
Steuerung 840 D sl Operate Celos
Abstand zwischen den Spindeln 2.260 mm
Hauptspindel:
Typ ISM 102
Drehzahlbereich - Hauptspindel 0 - 4.000 min/-1
Antriebsleistung - Hauptspindel 33 / 40 kW
Max. Drehmoment 580 / 700 Nm
Zugrohrdurchmesser innen 104 mm
C-Achse
Werkzeugmagazin:
Werkzeugaufnahme Capto C6
Anzahl der Werkzeugplätze 100 pos.
max. Werkzeugdurchmesser 140 mm
max. Werkzeuggewicht 12 kg
max. Werkzeuglänge 400 mm

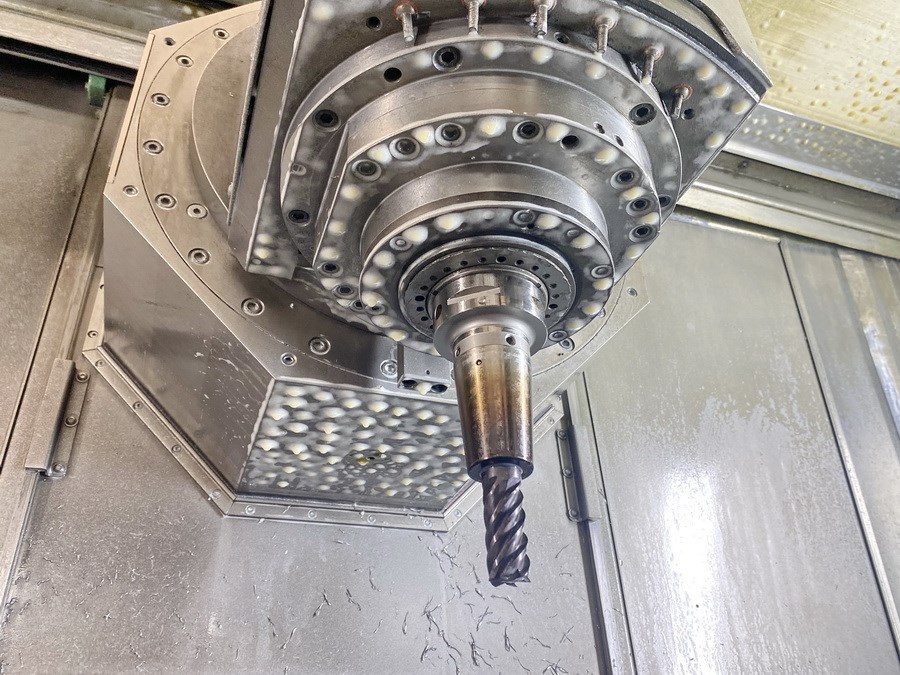

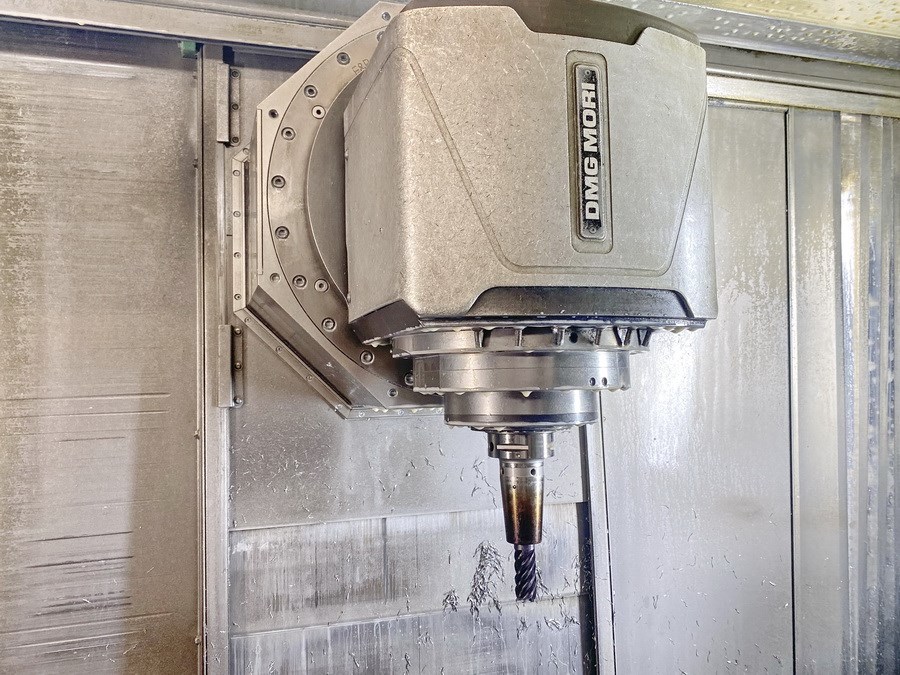

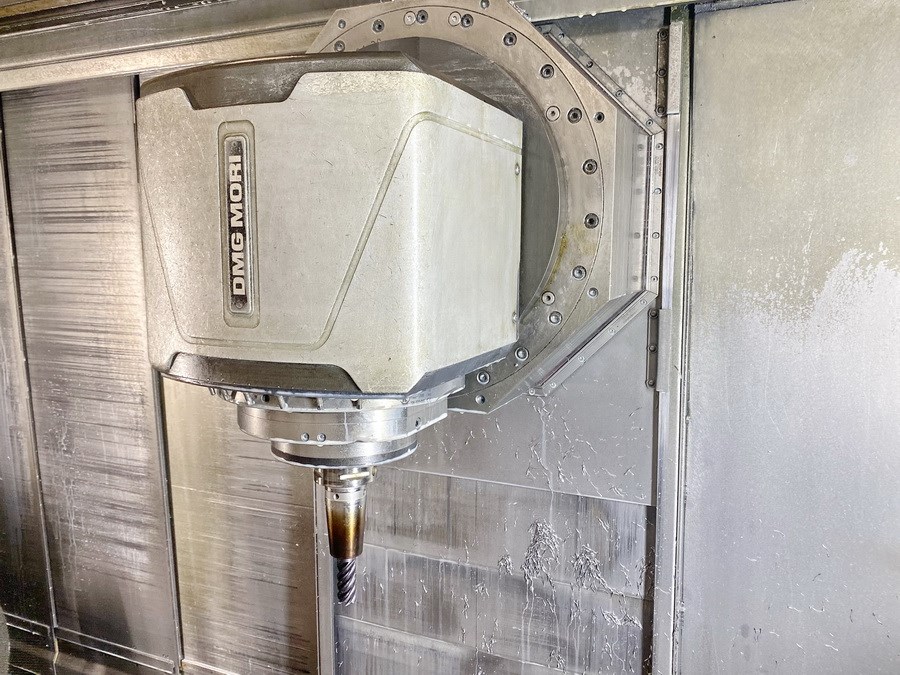

Frässpindel:
Drehzahlbereich Frässpindel max. 12.000 min/-1
Antriebsleistung - Frässpindel 13,2 / 22 kW
Max. Drehmoment 60 / 100 Nm
Werkzeugaufnahme Capto C6
B-Achse +/- 120 °
Verfahrwege:
x-Achse 650 (+625/-25) mm
y-Achse +/-150 mm
z-Achse 2.050 mm

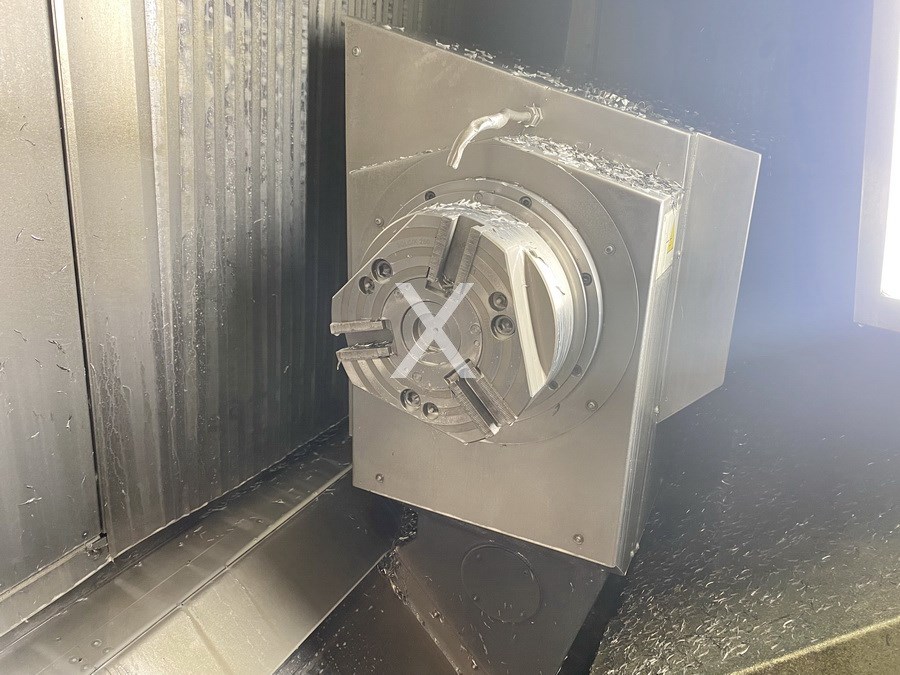

Gegenspindel:
Typ ISM 102 mm
Drehzahlbereich - Gegenspindel 0 - 4.000 min/-1
Antriebsleistung - Gegenspindel 28 / 37 kW
Zugrohrdurchmesser innen 104 mm
C-Achse
Gesamtleistungsbedarf 70 kVA
Maschinengewicht ca. 24 t
Raumbedarf ca. 7,5 x 3,0 x 3,0 m

Zubehör
Dokumentation
Späneförderer
Frässpindel
Kühlmitteleinrichtung

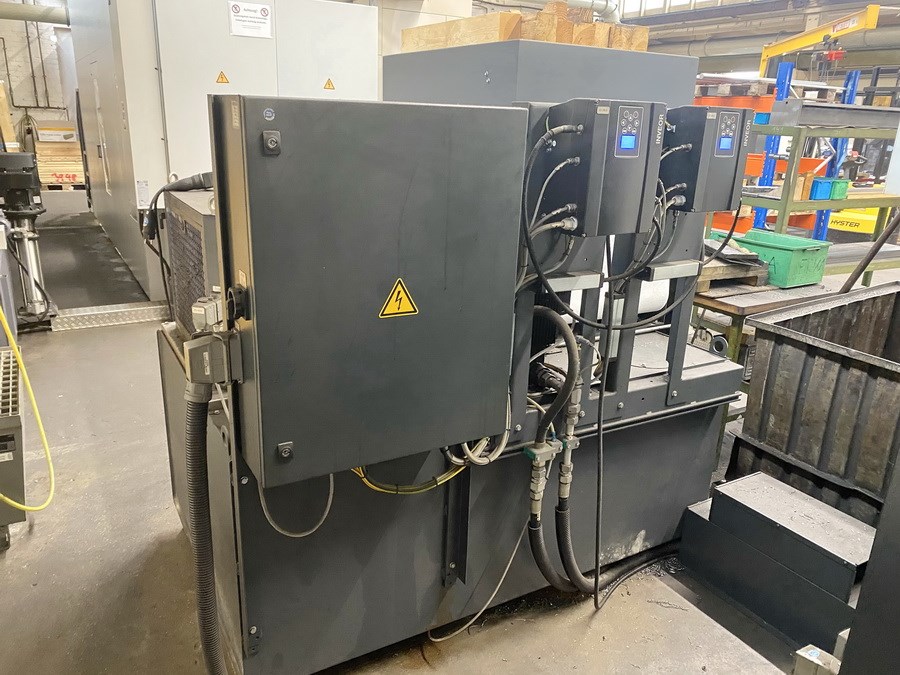

Hochdruckkühlung 8 / 80 bar
innere Kühlmittelzufuhr
Werkzeugwechsler 100 pos.
Arbeitsraumbeleuchtung
C-Achse
B-Achse
Y-Achse
Gegenspindel
Teilhohlspanneinrichtung

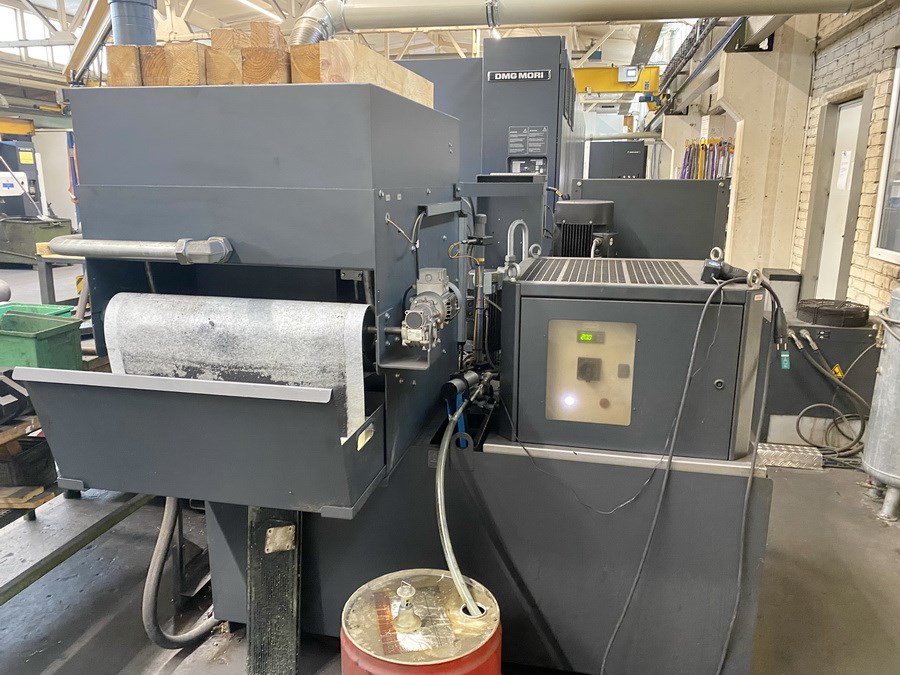

Papierbandfilter 980 l
Reitstockfunktion Gegenspindel

Irrtum in den technischen Daten vorbehalten. Der Umfang des Zubehörs versteht sich ausschließlich und im Rahmen der textlichen Artikelbeschreibung. Auf weiteres - z.B. zu Zwecken der Veranschaulichung - abgebildetes Zubehör besteht hier ausdrücklich keinerlei Anspruch.
