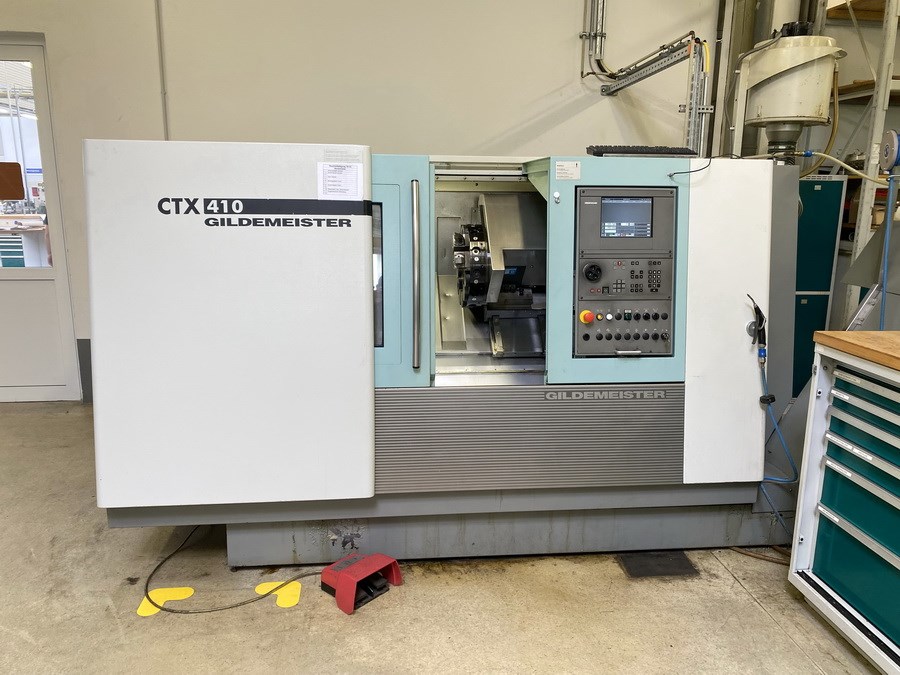

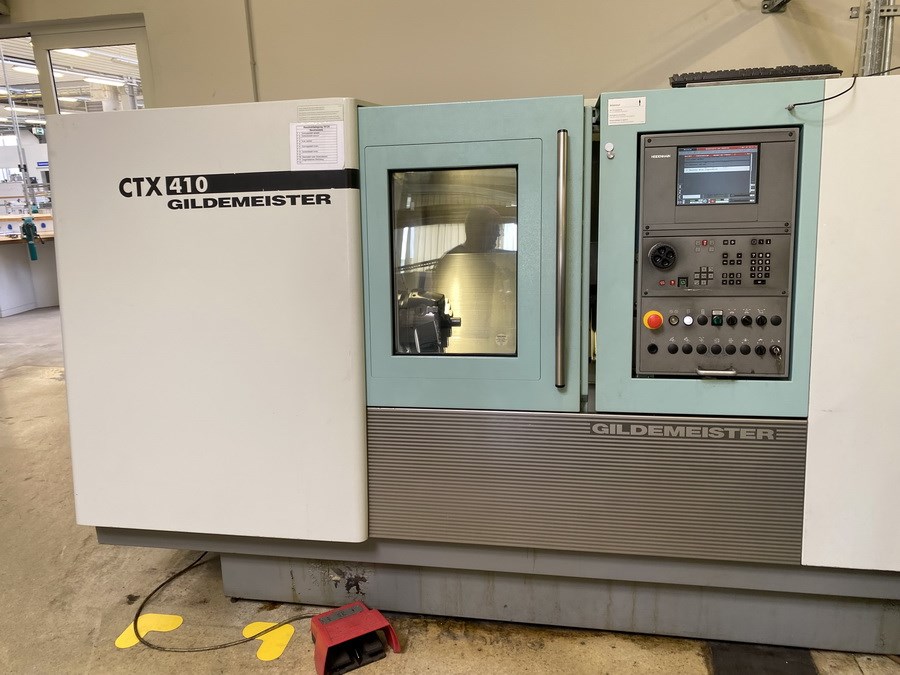

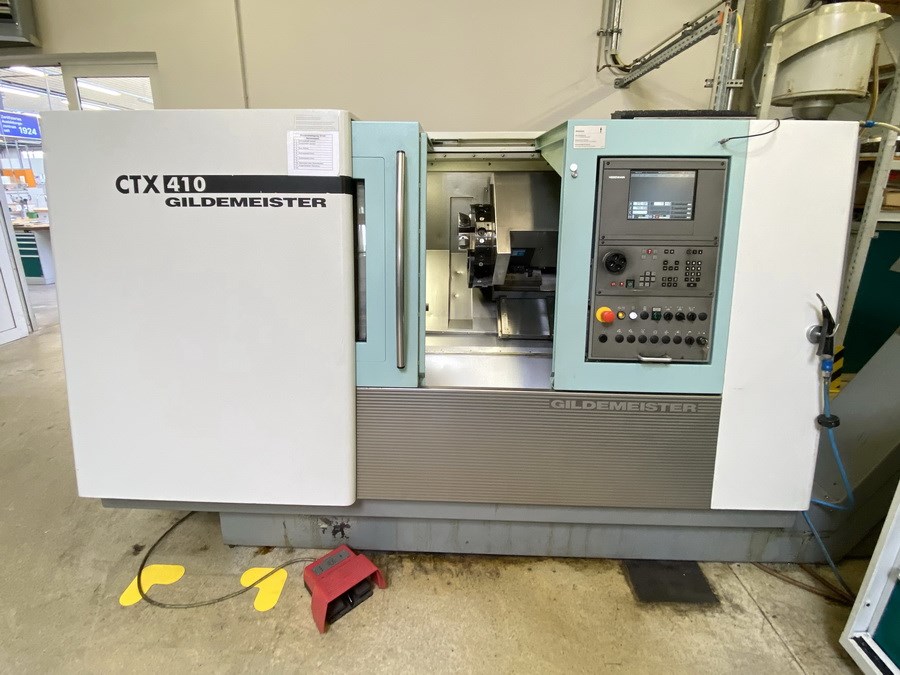

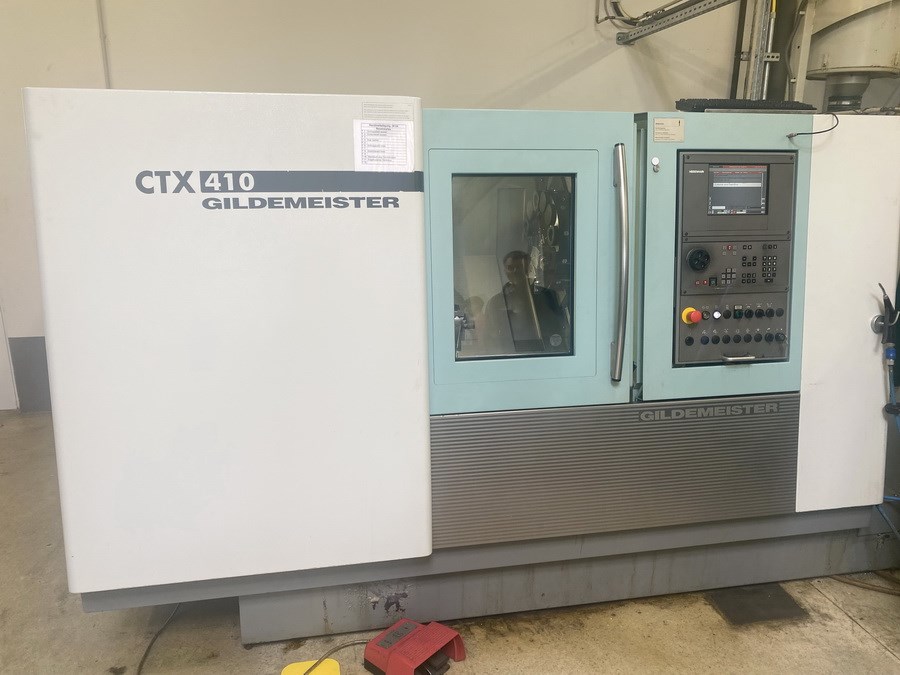

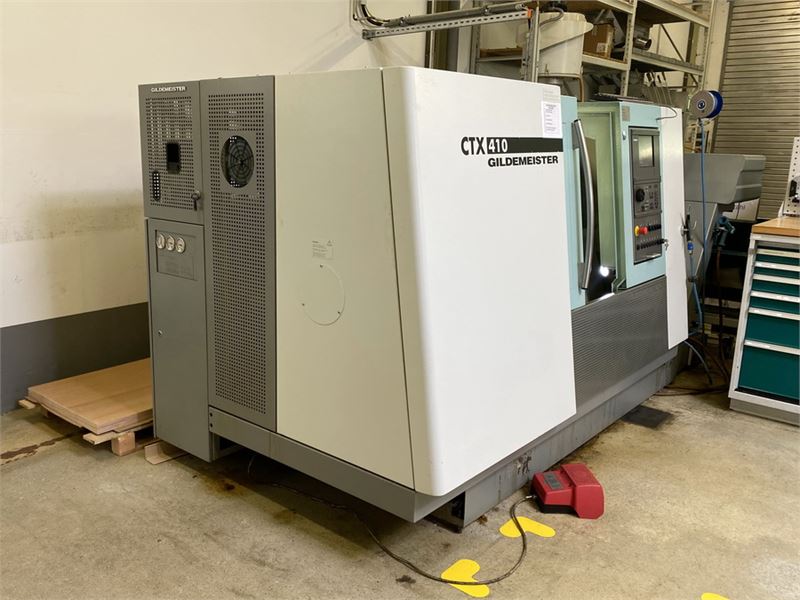

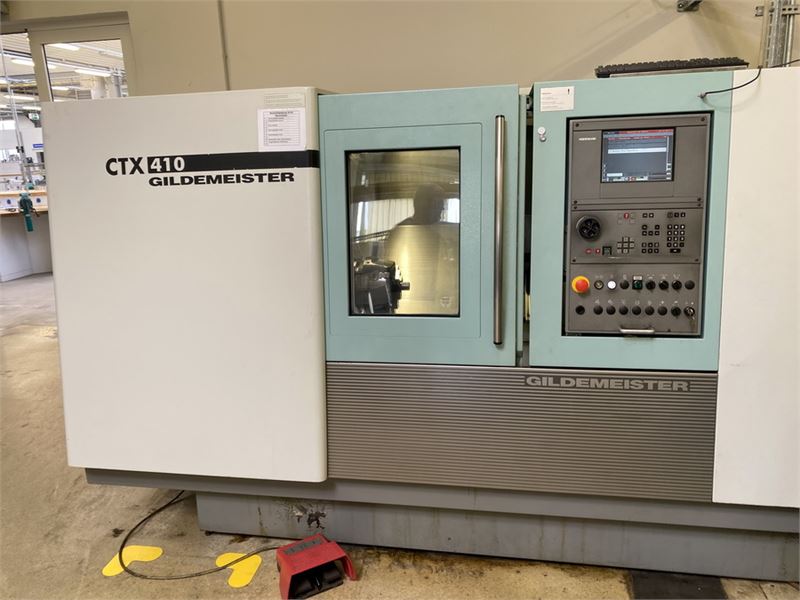

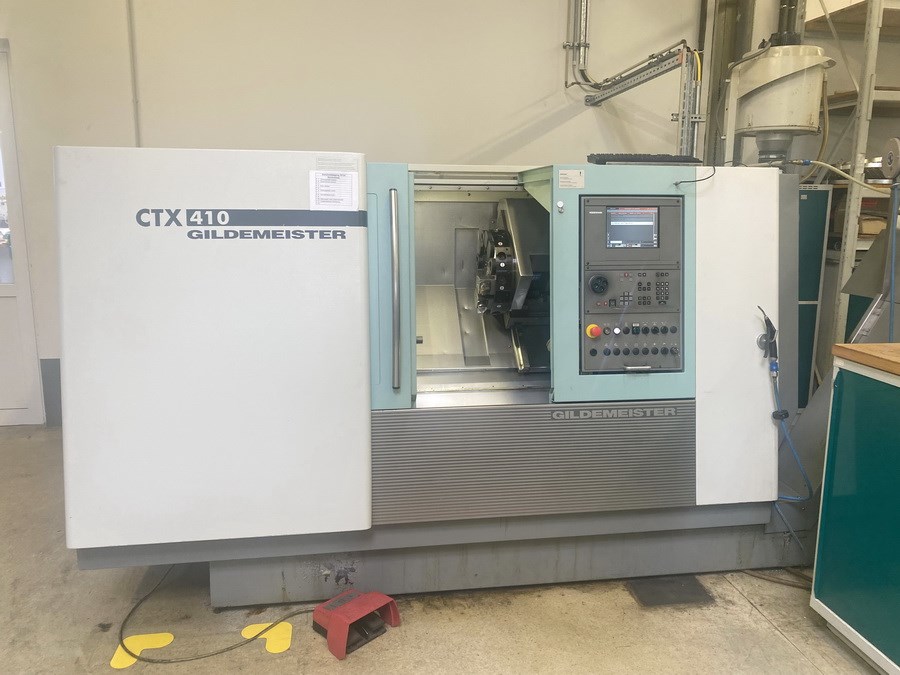

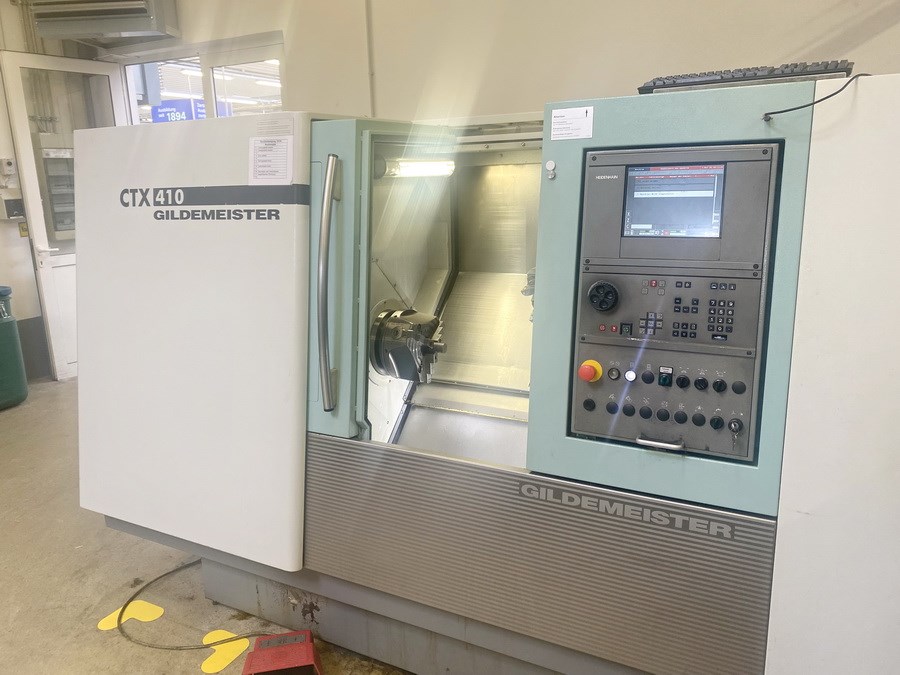

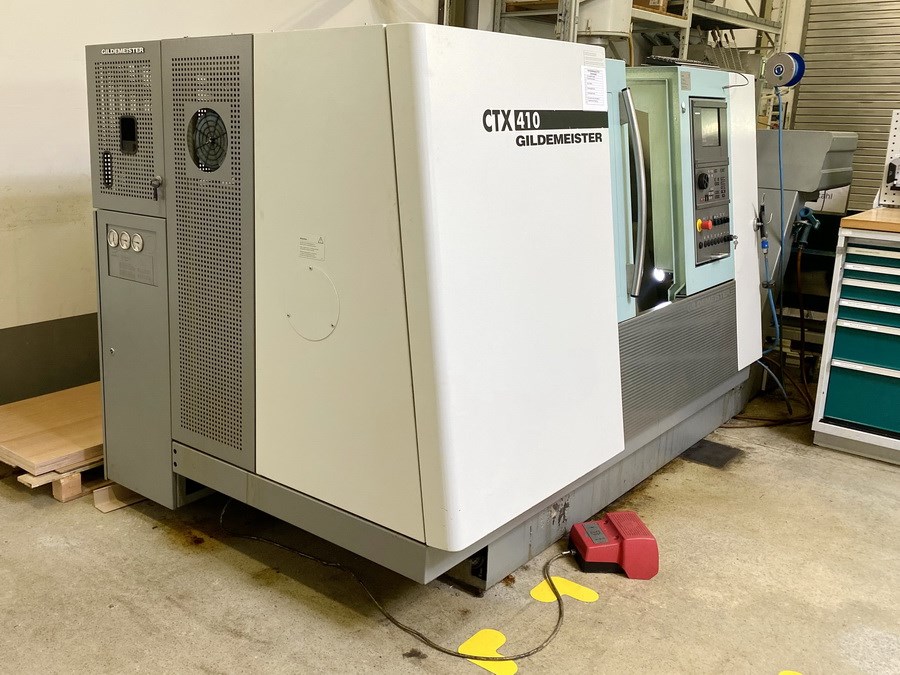

GILDEMEISTER - CTX 410 V3 -661
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
Beschreibung
| GILDEMEISTER - CTX 410 V3 -661 | |
| Angebotsdetails | |
| Lagernummer | 1039-9339 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | GILDEMEISTER |
| Type | CTX 410 V3 -661 |
| Baujahr | 2004 |

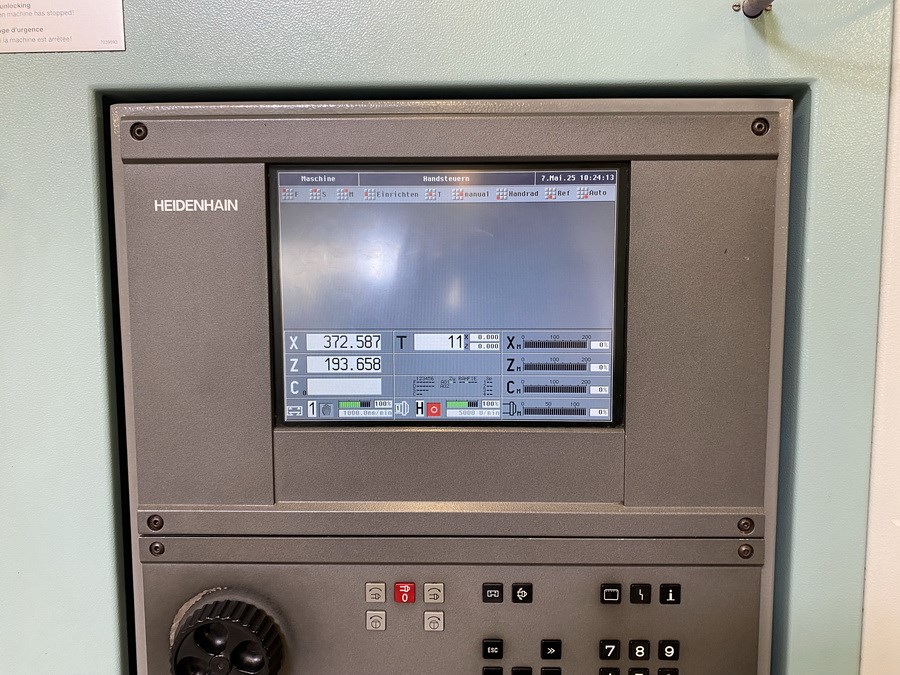

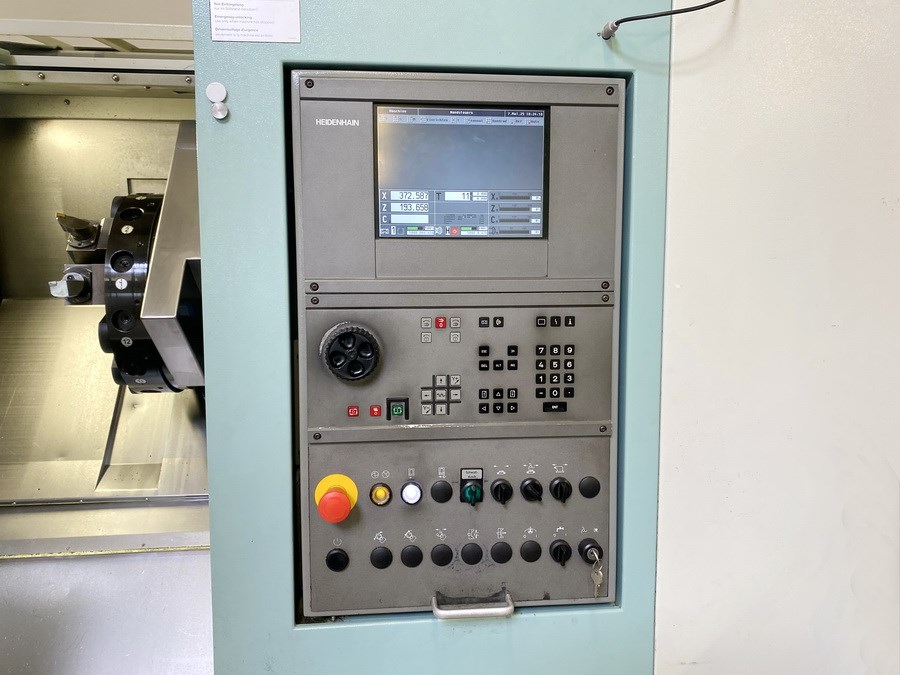

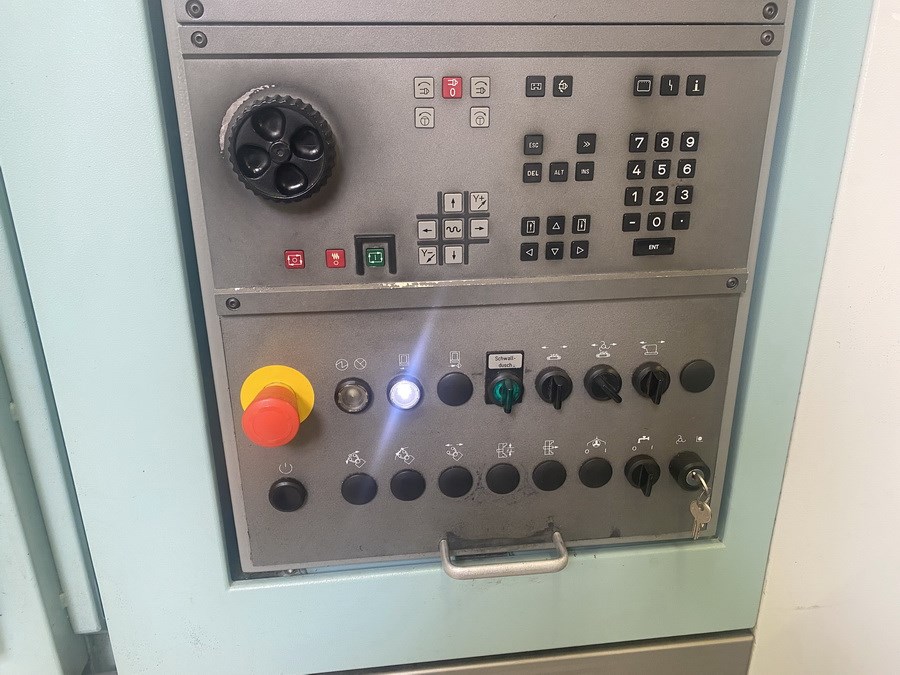

| Steuerung | 4290 Heidenhain |
| Lagerort | D-59302 Oelde |
| Ursprungsland | Deutschland |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |

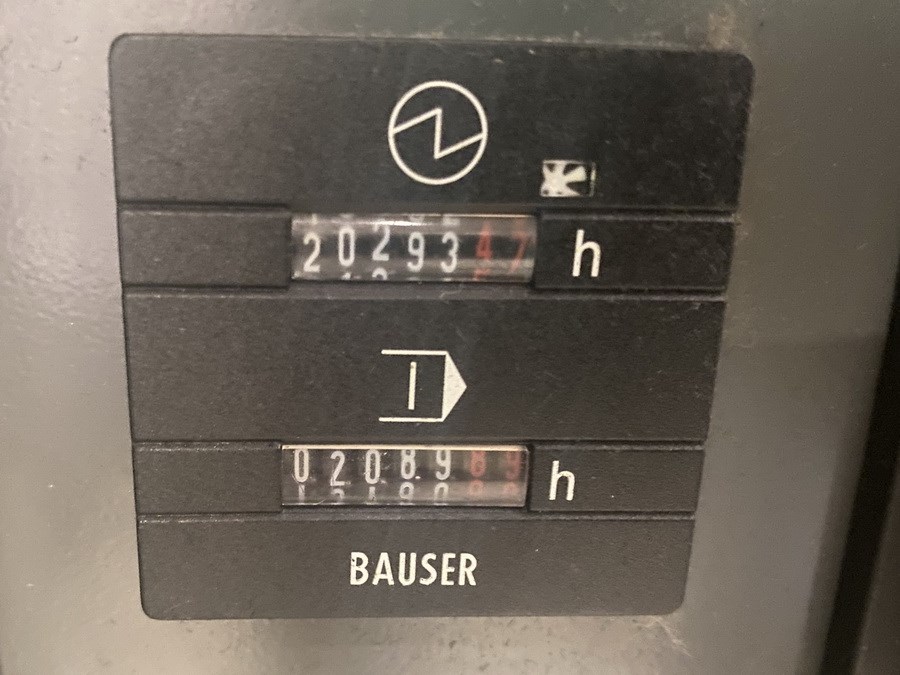

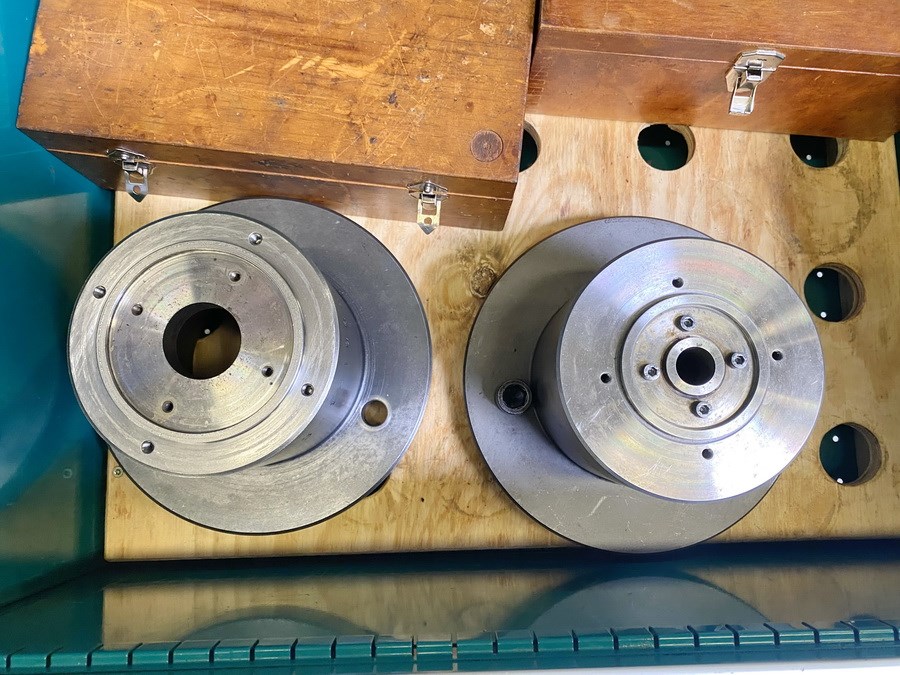

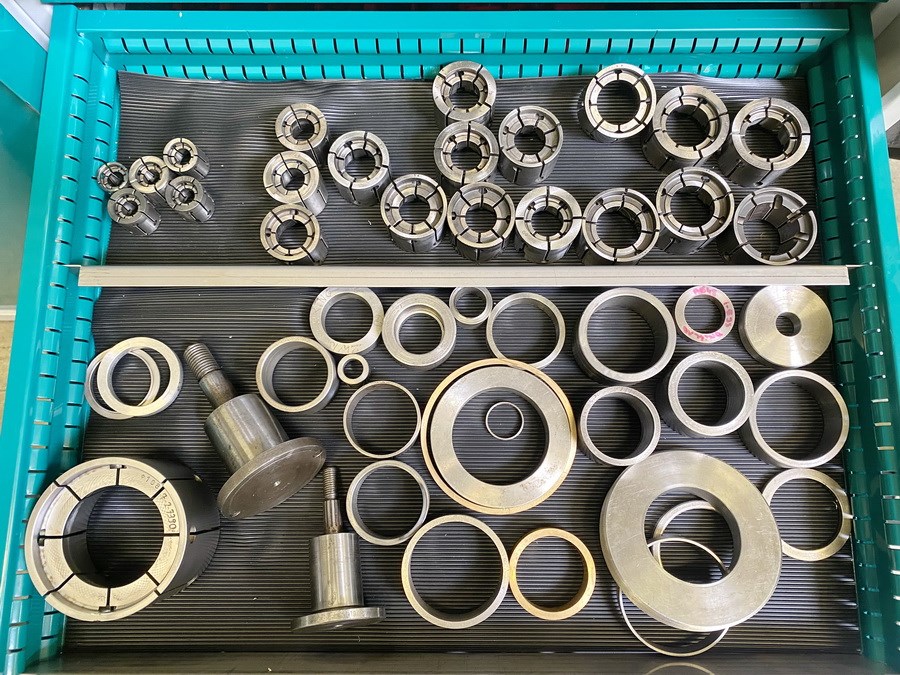

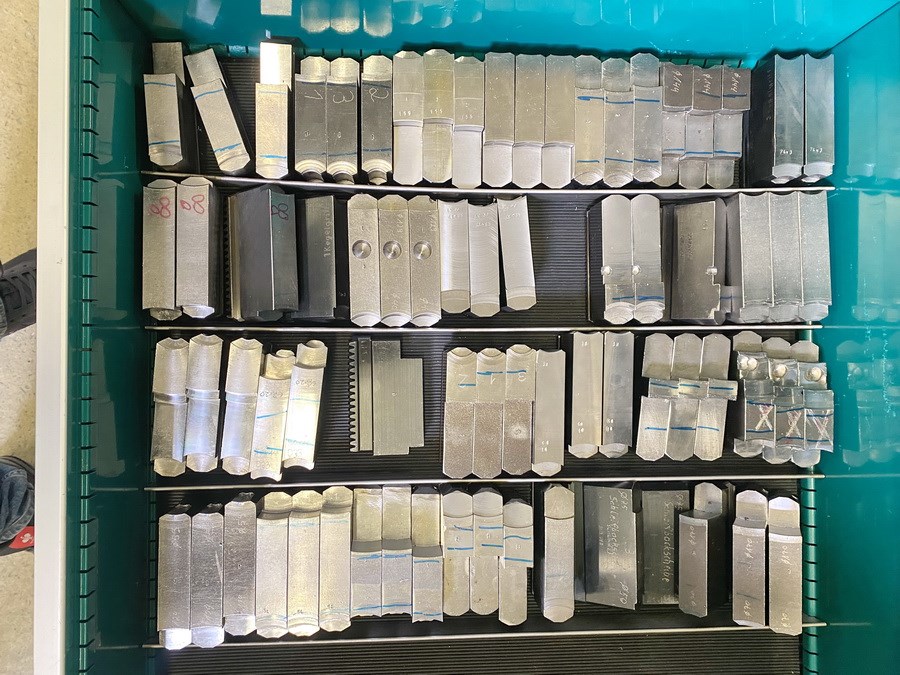

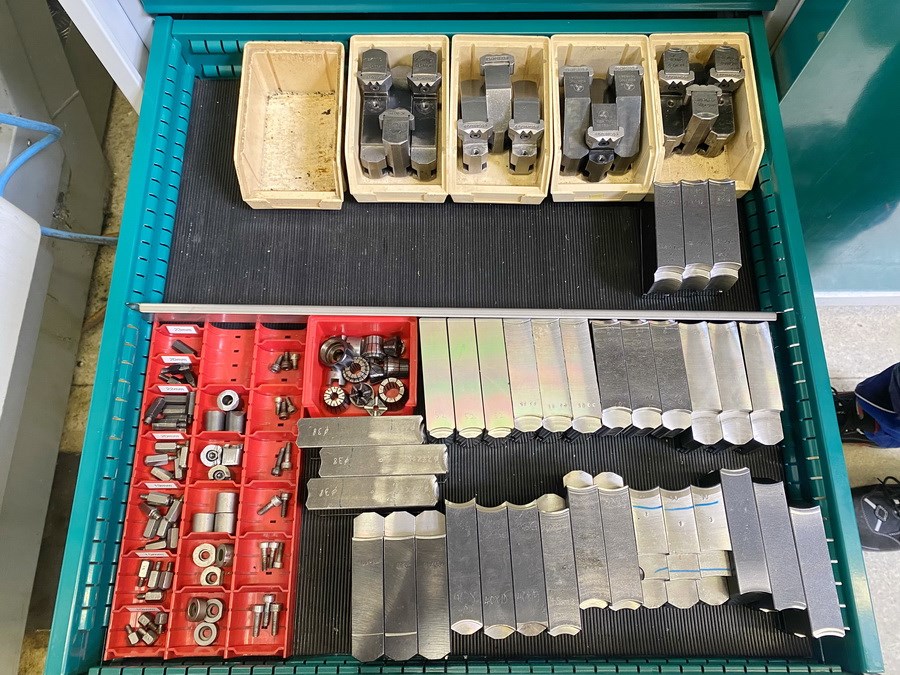

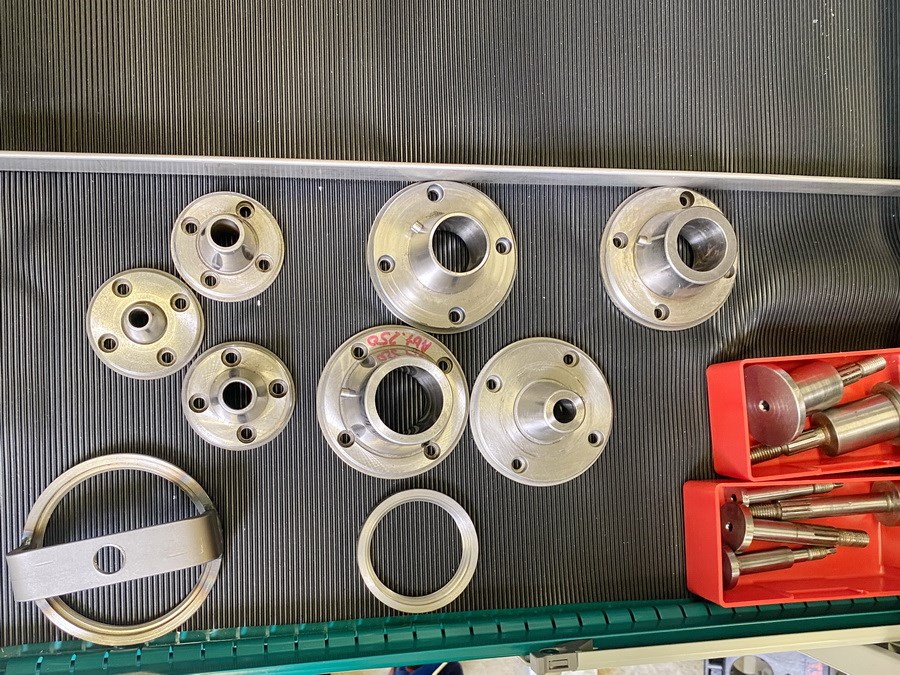

| Zusatzinformationen | CNC Dreh- und Fräszentrum Gildemeister - CTX 410 V3 - inkl. div. Backen - inkl. Werkstückspanntechnik - 3x Werkzeughalter - nur 2.089 Spindelstunden |
| Technische Details | |
| Drehdurchmesser | max. 320 mm |
| Drehlänge | 600 mm |
| Steuerung | 4290 Heidenhain |
| Umlaufdurchmesser über Planführung | 365 mm |
| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | 25 - 5.000 min/-1 |
| Antriebsleistung - Hauptspindel | 28 / 21 kW |
| Max. Drehmoment | 320 / 240 Nm |
| Spindelnase | 170h5 |
| Futterdurchmesser | 250 mm |
| Spindeldurchmesser im vord. Lager | 130 mm |
| Spindelbohrung | 87 mm |
| max. Stangendurchmesser | 65 mm |
| c-Achse | |

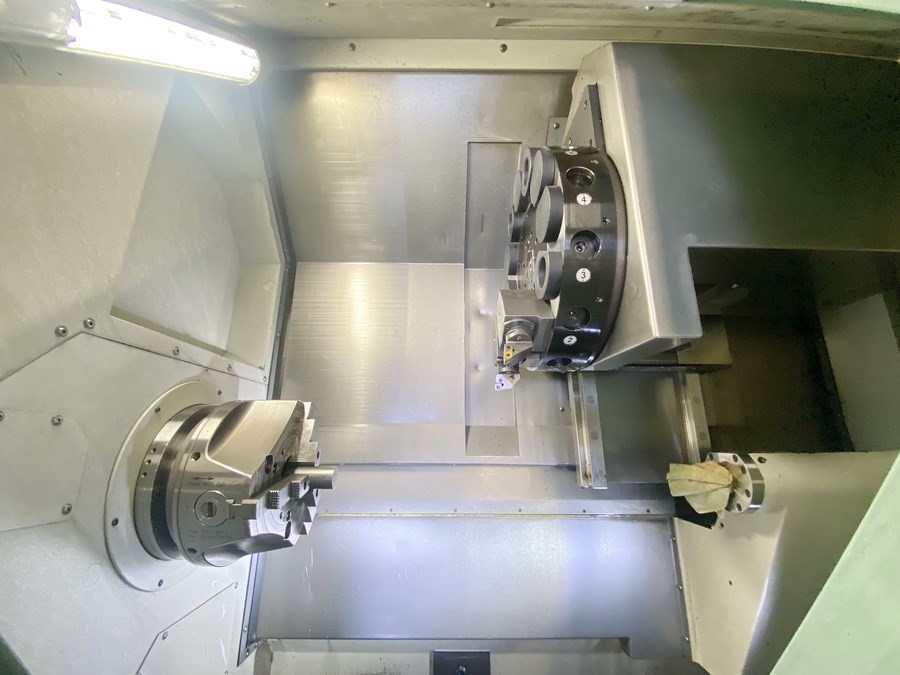

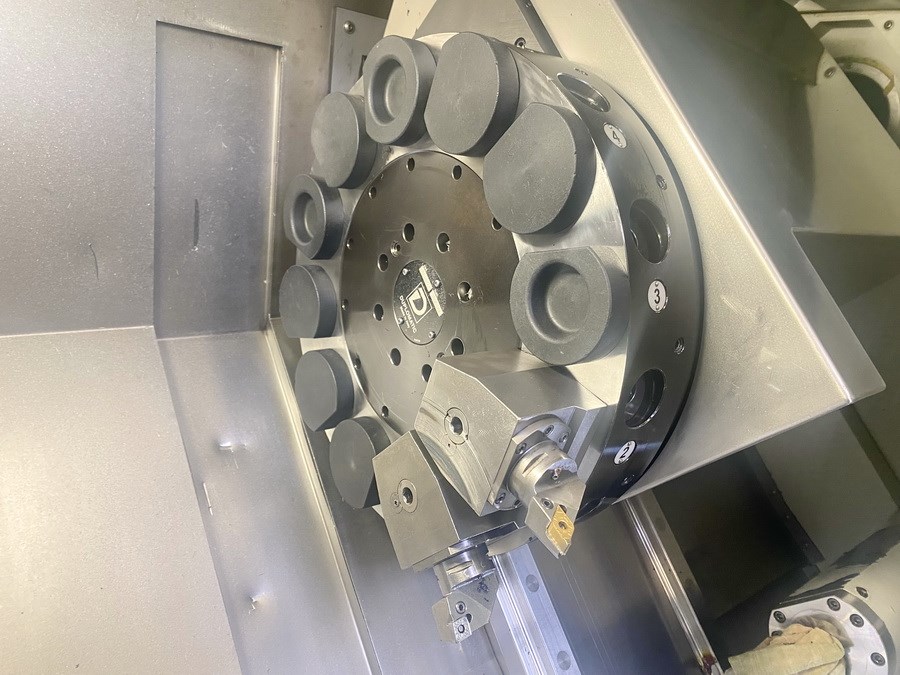

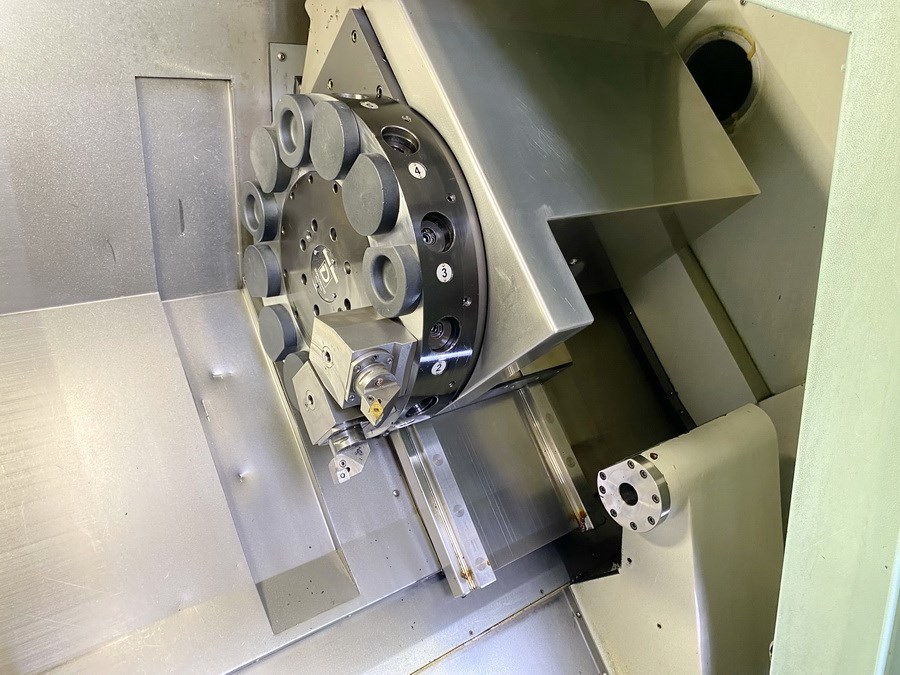

| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 12 pos. |
| Werkzeugaufnahme | VDI 30 |
| Angetriebene Werkzeugstationen: | |
| Anzahl der angetriebenen Werkzeugstationen | 12 pos. |
| Drehzahl angetriebene Werkzeuge | max. 4.000 min/-1 |
| Antriebsleistung angetr. WZ-Stationen | 9,6 kW |
| Max. Drehmoment | 23 Nm |
| Verfahrwege: | |
| x-Weg | 250 mm |
| z-Weg | 635 mm |
| Reitstock: | |
| Reitstockverfahrweg | 580 mm |
| Reitstockaufnahme | MK 4 |
| Spannkraft | 8 kN |
| Pinolenhub | 150 mm |
| Vorschübe: | |
| Eilgang | X: 24 / Z: 30 m/min |
| Vorschubkraft | X: 4 / Z: 6 kN |
| Gesamtleistungsbedarf | 44 kVA |
| Maschinengewicht ca. | 4,5 t |
| Raumbedarf ca. | 4,5 x 2,0 x 2,0 m |
| Zubehör | |

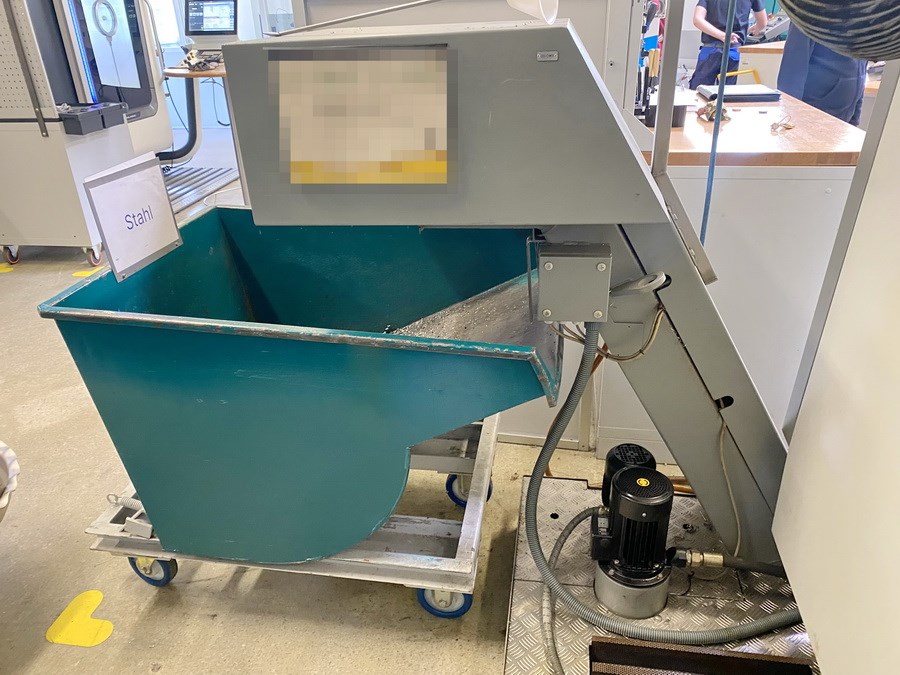

| Späneförderer | |
| Dokumentation | |
| Reitstock | |
| Werkzeugrevolver | 12 pos. |
| C-Achse | |

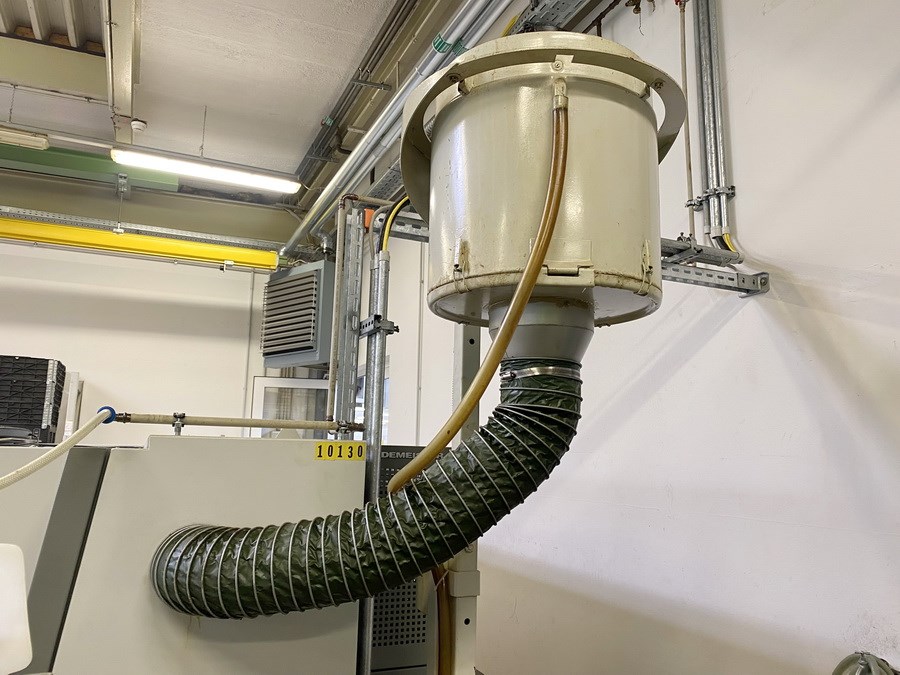

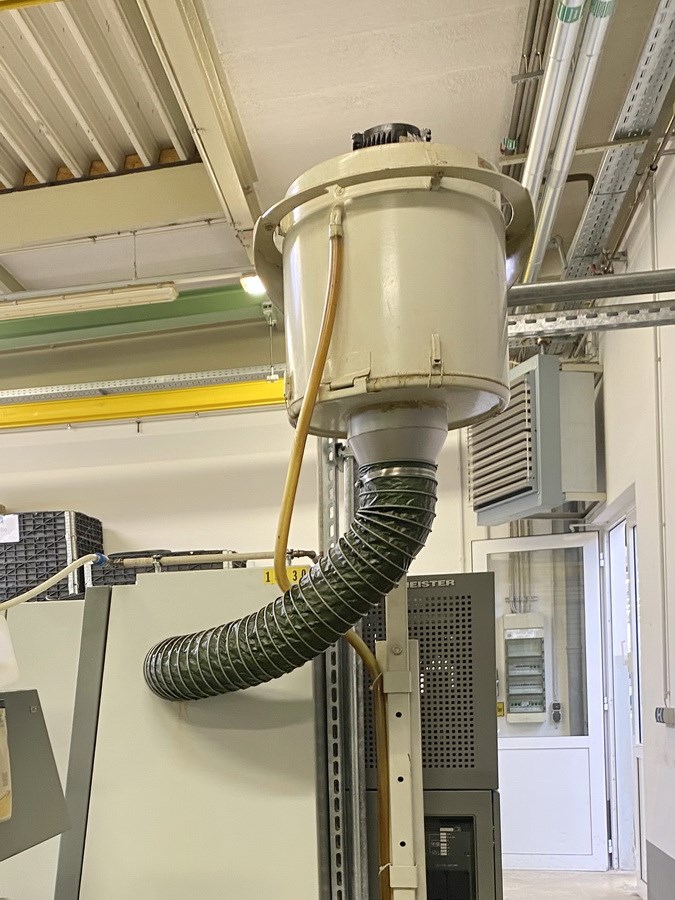

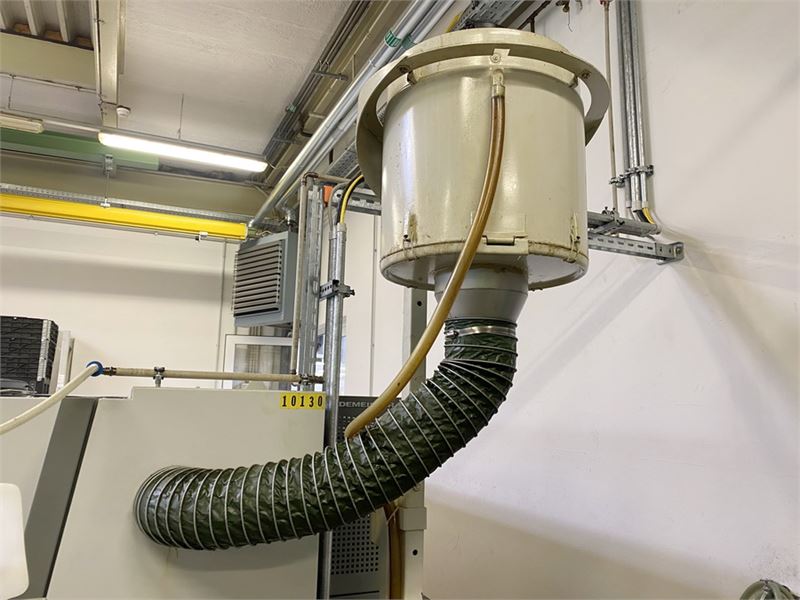

| Absauganlage | |

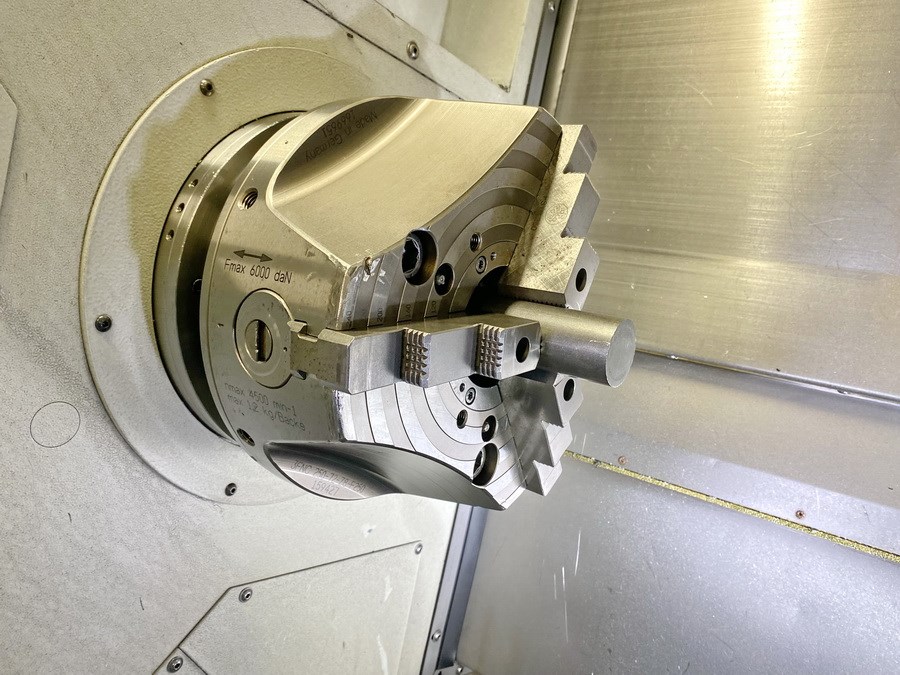

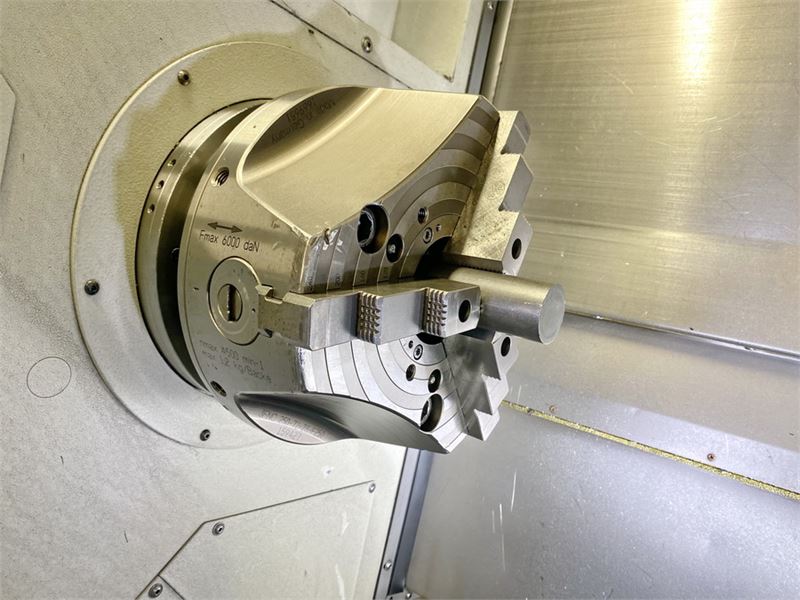

| Dreibackenfutter | FORKARDT - 3FNC 250 |
| Irrtum in den technischen Daten vorbehalten. Der Umfang des Zubehörs versteht sich ausschließlich und im Rahmen der textlichen Artikelbeschreibung. Auf weiteres - z.B. zu Zwecken der Veranschaulichung - abgebildetes Zubehör besteht hier ausdrücklich keinerlei Anspruch. | |
