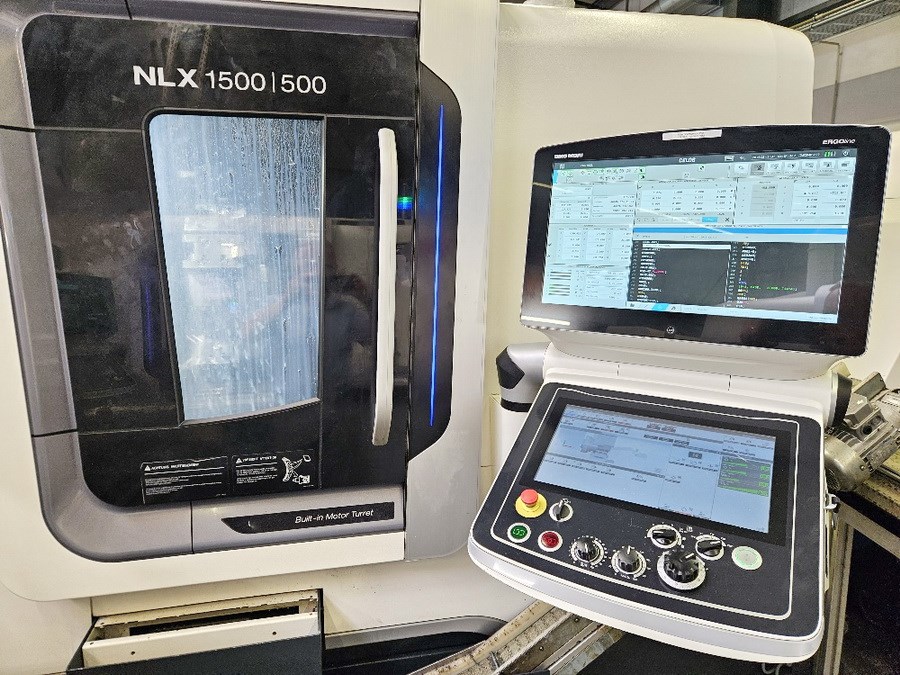

DMG MORI - NLX 1500 SY / 500
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| DMG MORI - NLX 1500 SY / 500 | |
| Angebotsdetails | |
| Lagernummer | 1039-9130 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | DMG MORI |
| Type | NLX 1500 SY / 500 |
| Baujahr | 2020 |
| Steuerung | M730UM MAPPS Celos |
| Lagerort | Baden-Württemberg |
| Ursprungsland | Japan |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |
| Zusatzinformationen | CNC - Dreh- und Fräszentrum DMG MORI - NLX 1500 SY / 500 - Haupt- und Gegenspindel - C- / Y-Achse - Werkzeugantrieb - 20fach Revolver - Programmlaufzeit: Nur 4.700h - (HS) Spanneinrichtung RIKEN SAD40MSP + - (GS) Spanneinrichtung RIKEN SAD40MSP + - Manuelle Wechselvorrichtung für Spannköpfe SK52 - HAINBUCH SPANNTOP mini Axzug Gr. 52 (A5) - Spindel 2 Reitstockspezifikation - Hochdruck-Kühlsystem (800/1.100 W), max. Pumpendruck: 0,8 MPa - Ölnebel-Absaugvorrichtung-Schnittstelle - Ölabscheider, als Band-Skimmer - Manuelles Werkzeugvoreinstellgerät in der Maschine (Schwenkbar) - Manuelles Werkzeugvoreinstellgerät für die Gegenspindel (abnehmbar) - Direktes Wegmesssystem (X Y Z) - Integrierter Teilefänger - 10 Externe M-Codes - Alternierende Drehzahl - Fräsen von Taschen und Inseln - Schnelle vorgefertigte Zyklen |
| Technische Details | |
| max. Drehdurchmesser | 278 mm |
| Drehlänge | 515 mm |
| Steuerung | M730UM MAPPS Celos |
| Umlaufdurchmesser über Bett | 923,8 mm |
| Umlaufdurchmesser über Schlitten | 755 mm |
| Standard-Drehdurchmesser | 260 mm |
| Stangendurchmesser | 34 mm |
| Hauptspindel: | |
| Drehzahlbereich - Spindel | 100 - 8.000 min/-1 |
| Antriebsleistung - Spindelmotor | 11 / 7,5 kW |
| Stangendurchmesser | 34 mm |
| C-Achse | 0,001 ° |
| Futterdurchmesser | 210 mm |
| Gegenspindel: | |
| Spindelnase | A2-5 |
| Drehzahlbereich - Spindel | 120 - 8.000 min/-1 |
| Antriebsleistung - Spindelmotor | 11 / 7,5 kW |
| Stangendurchmesser | 34 mm |
| Verfahrwege: | |
| Verfahrweg - x | 260 mm |
| Verfahrweg - z | 580 mm |
| Verfahrweg - y | 100 (+/-50) mm |
| Werkzeugrevolver: | |
| Revolverkopf (x-fach) | 20 |
| angetriebene Stationen | 20 pos |
| Schaftdurchmesser | 25 mm |
| Drehzahlbereich der angetr. Werkzeuge | max. 10.000 min/-1 |
| Antriebsleistung - angetr. Werkzeuge | 5,5 / 3,7 kW |
| Vorschübe: | |
| Eilgang X-Achse | 30 m/min |
| Eilgang Z-Achse | 30 m/min |
| Eilgang Gegenspindel | 30 m/min |
| Eilgang Y-Achse | 10 m/min |
| Eilgang C - Achse | 400 min -1 |
| Gesamtleistungsbedarf | 31 kVA |
| Maschinengewicht ca. | 5,4 t |
| Raumbedarf ca. | 4,0 x 3,0 x 3,2 m |
| Zubehör | |
| Dokumentation | |
| Späneförderer | |
| Kühlmitteleinrichtung | |
| Gegenspindel | |
| angetriebene Werkzeugstationen | |
| Spannzangenfutter | Hainbuch Spanntop mini 52 |
| Dreibackenfutter | Kitagawa B208 |
| Interface für Stangenlader | |
| Teilefänger | |
| Werkzeugeinmeßarm | |
| Signallampe | |
| C-Achse | 0,001° |
| Y-Achse | |
| Werkzeugrevolver | 20 pos. |
| angetriebene Werkzeuge | 1x X, 1x Z |
| Irrtum in den technischen Daten vorbehalten. | |
