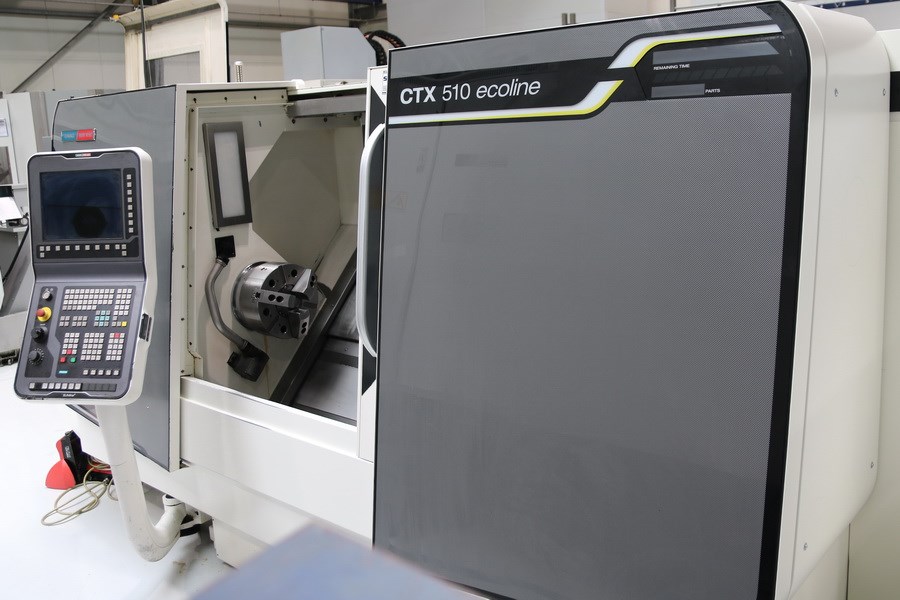

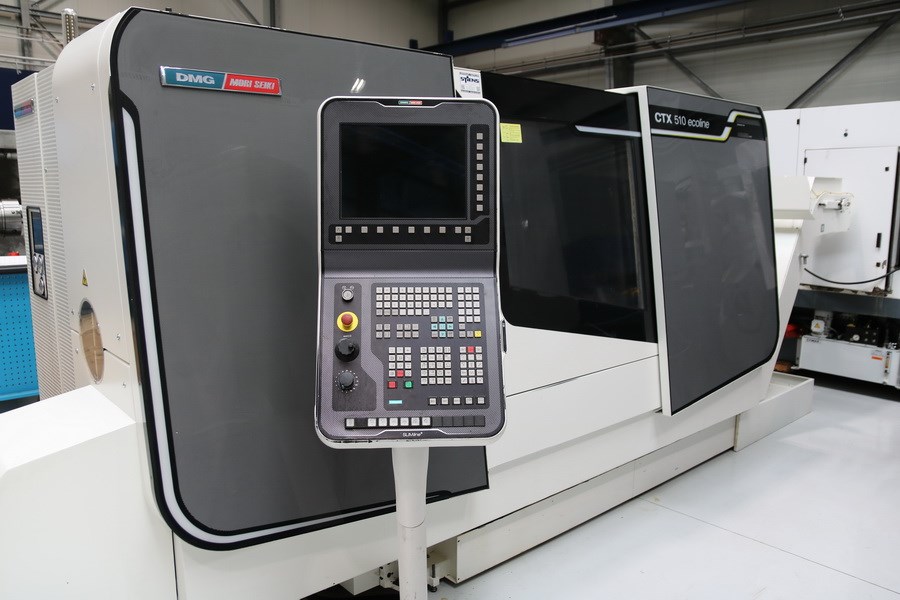

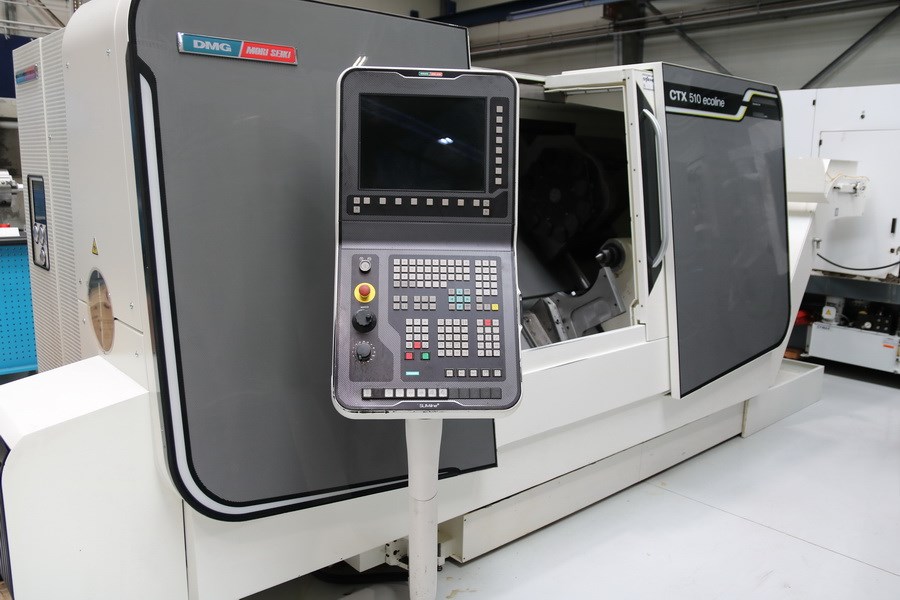

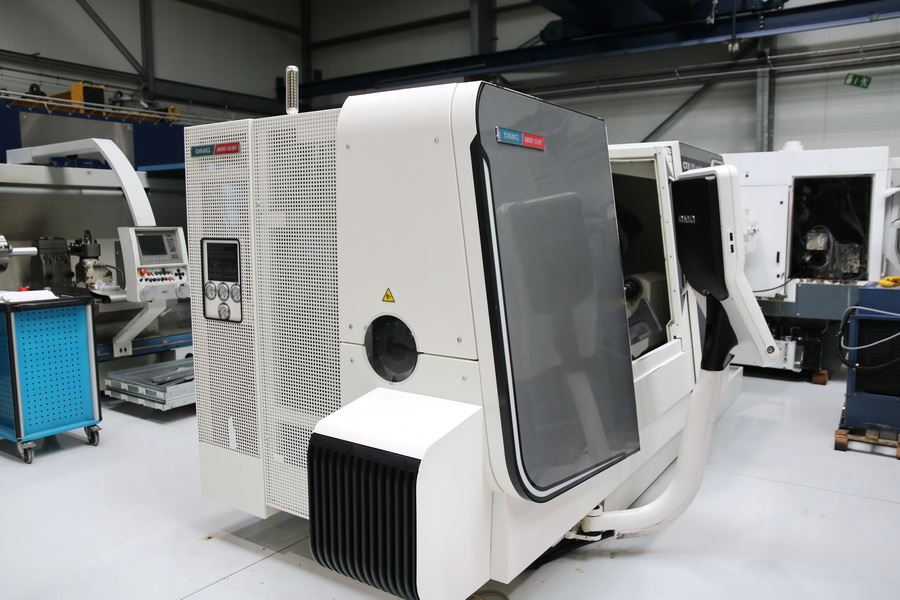

DMG MORI - CTX 510 ecoline V3 New Design
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| DMG MORI - CTX 510 ecoline V3 New Design | |
| Angebotsdetails | |
| Lagernummer | 1039-9073 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | DMG MORI |
| Type | CTX 510 ecoline V3 New Design |
| Baujahr | 2012 |

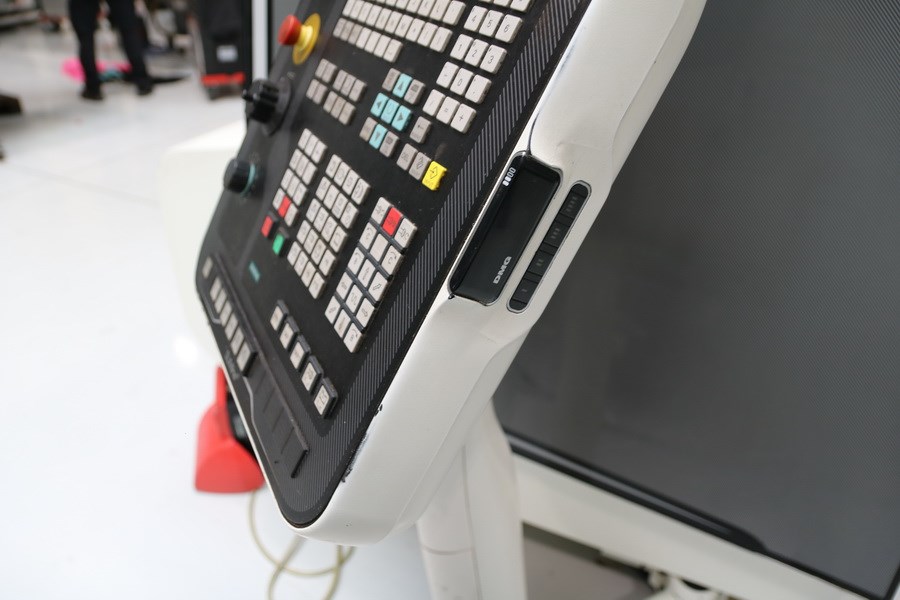

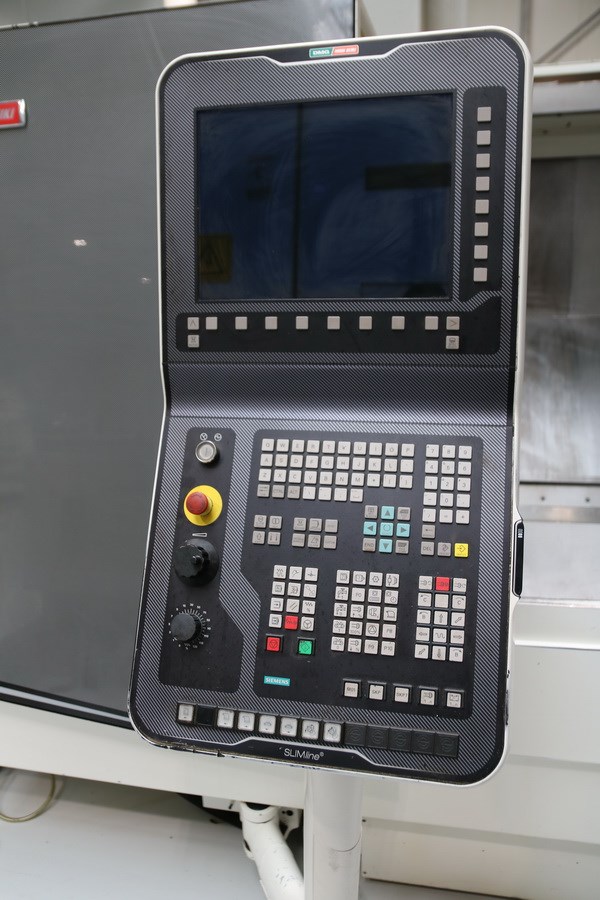

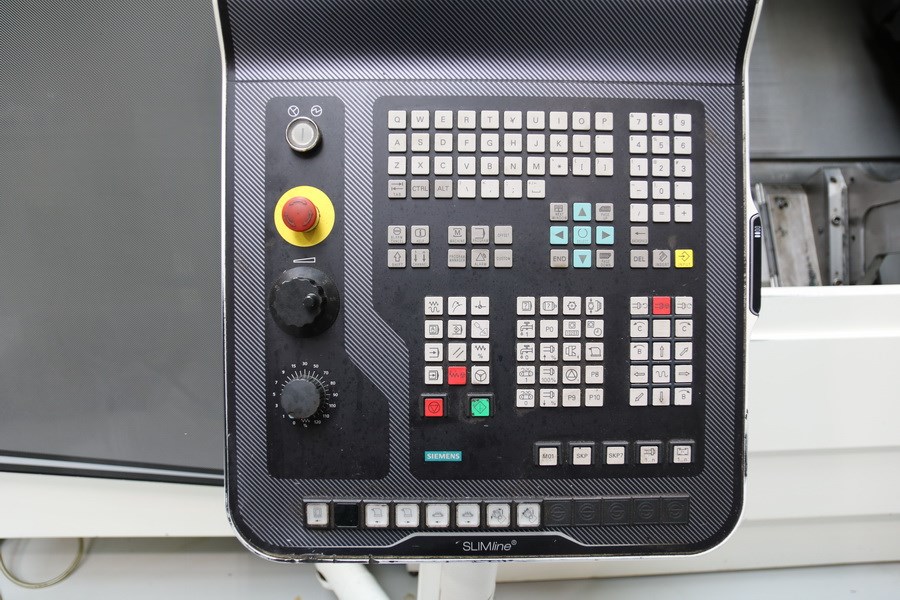

| Steuerung | 840 D Siemens |
| Lagerort | D-59302 Oelde |
| Ursprungsland | - |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |

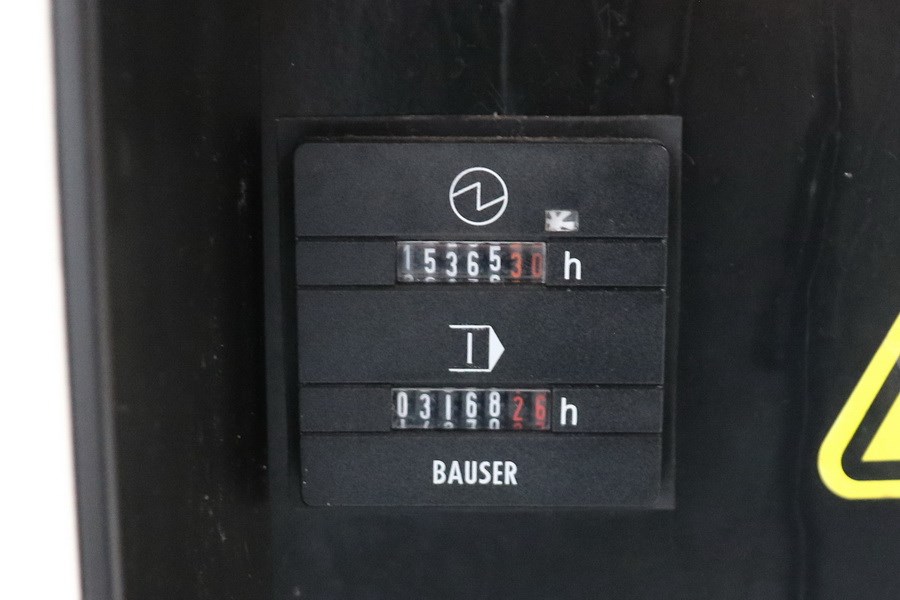

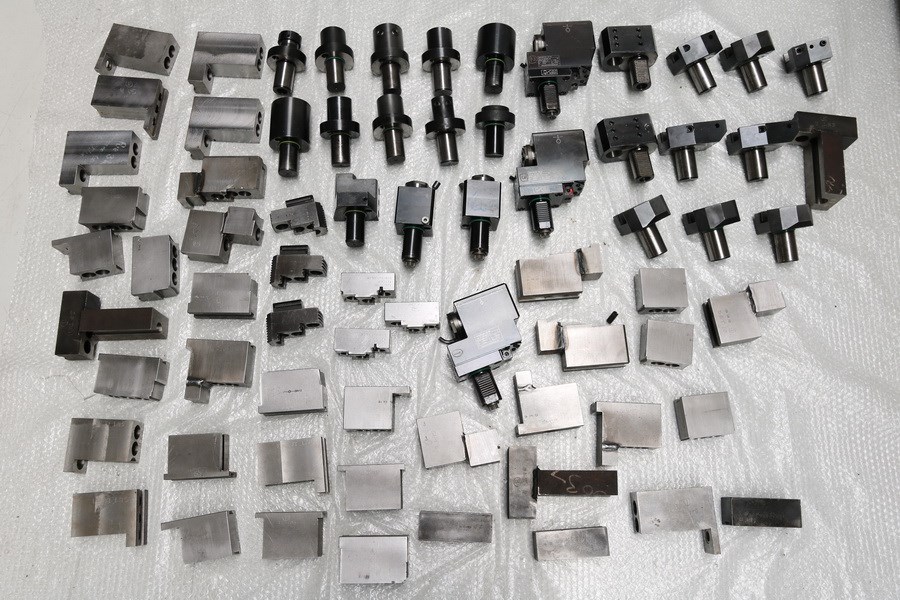

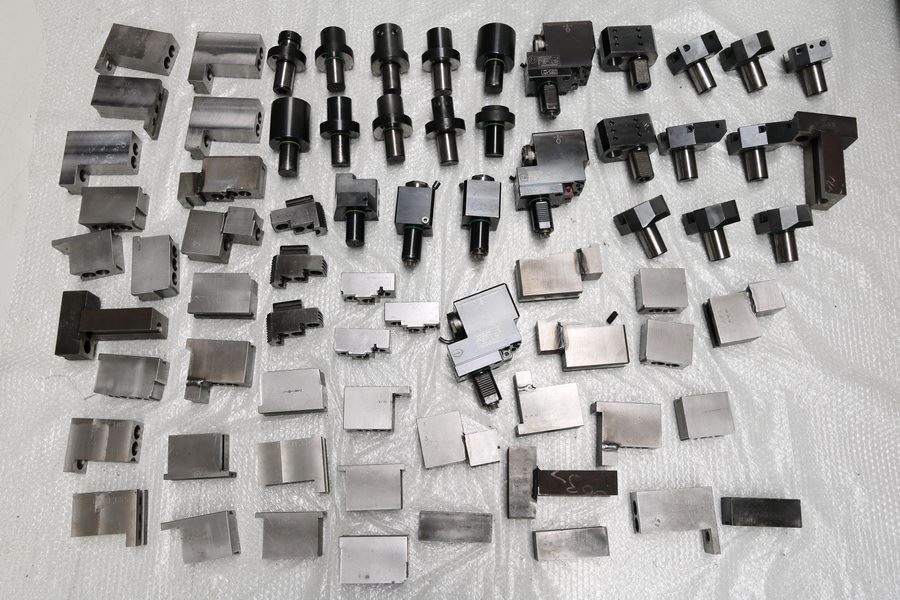

| Zusatzinformationen | CNC - Dreh- und Fräszentrum DMG MORI - CTX 510 ecoline V3 - nur 3.168 Spindelstunden - 5x angetriebene Werkzeuge: 3x radial, 2x axial - 22x Werkzeughalter - div. Backen |
| Technische Details | |
| Drehdurchmesser | max. 465 mm |
| Drehlänge | 1.050 mm |
| Steuerung | 840 D Siemens |
| Umlaufdurchmesser | 680 mm |
| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | max. 3.250 min/-1 |
| Antriebsleistung - Hauptspindel | 33 kW |
| Max. Drehmoment | 630 Nm |
| Spindelnase | 220h5 |

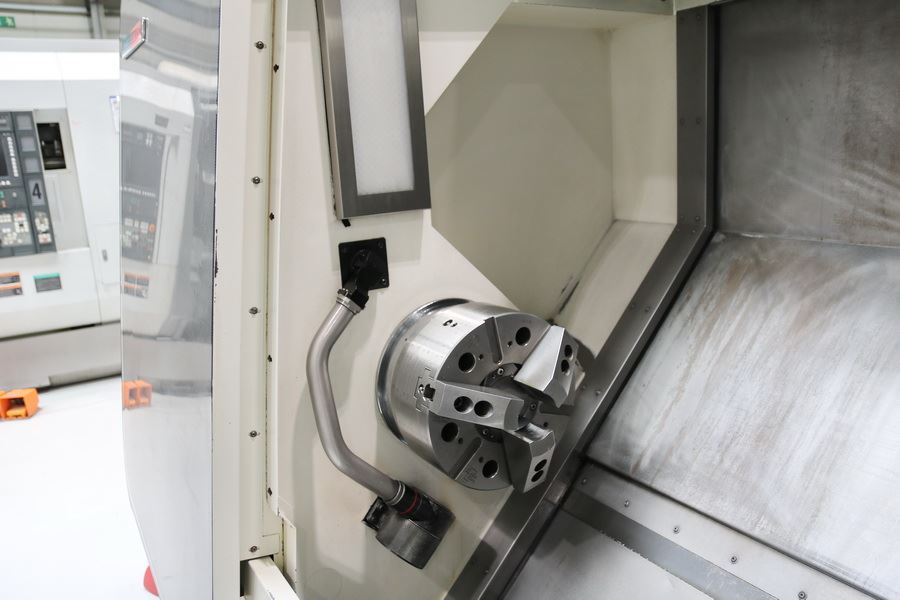

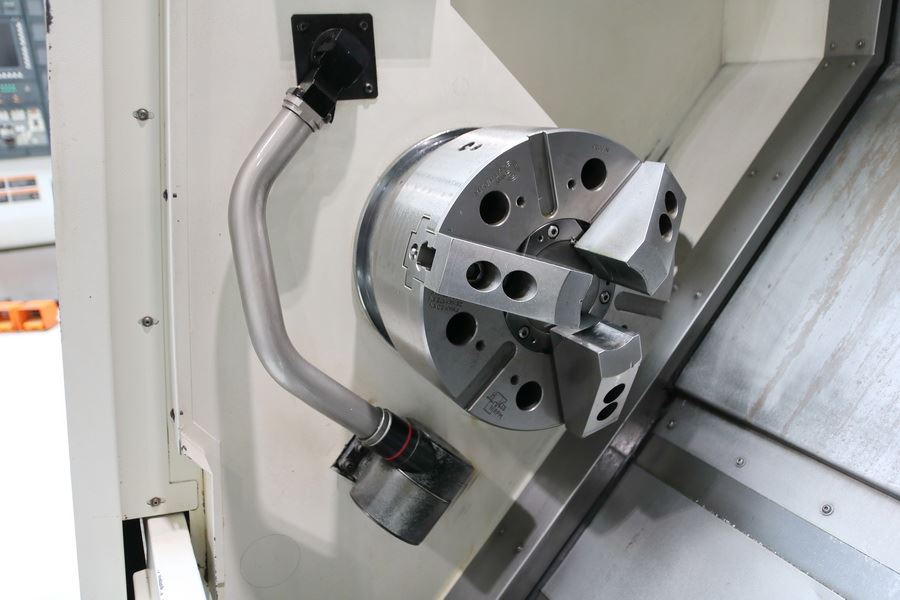

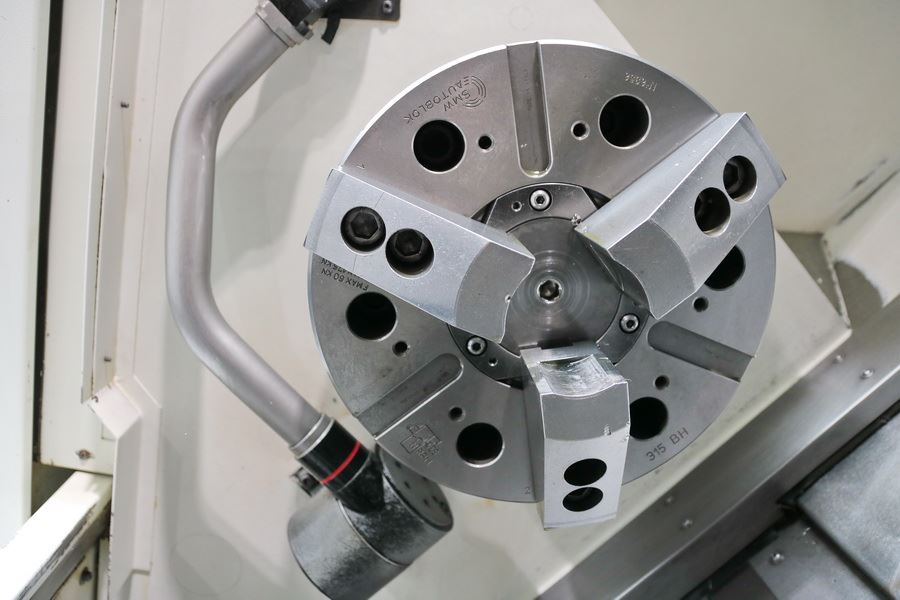

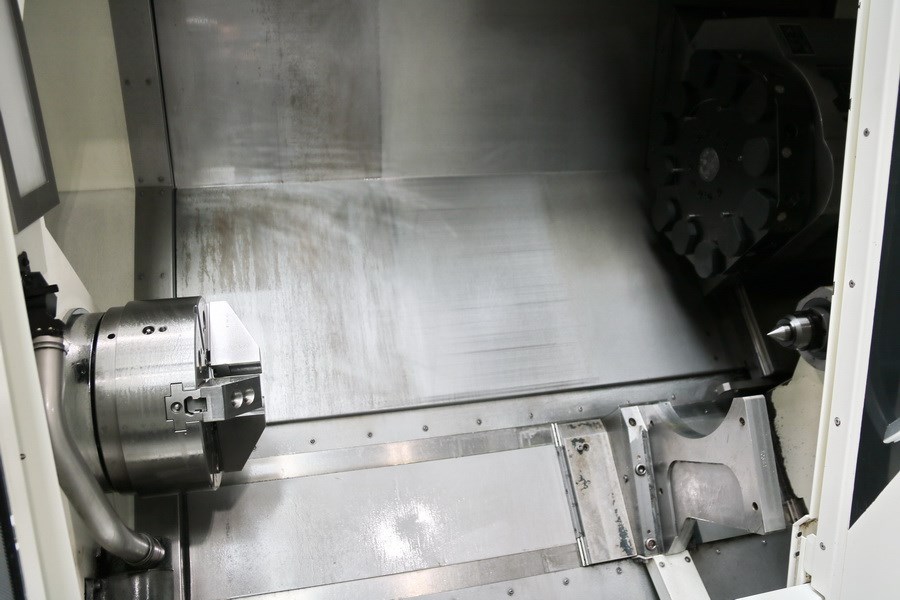

| Futterdurchmesser | 315 mm |
| Spindelbohrung | 95 mm |
| Max. Stangendurchmesser | 90 mm |
| C-Achse | |

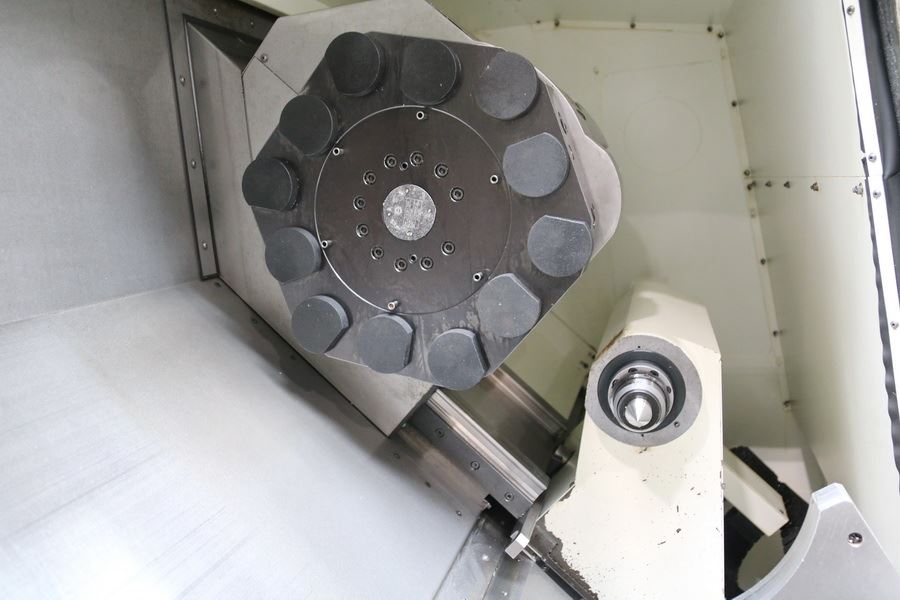

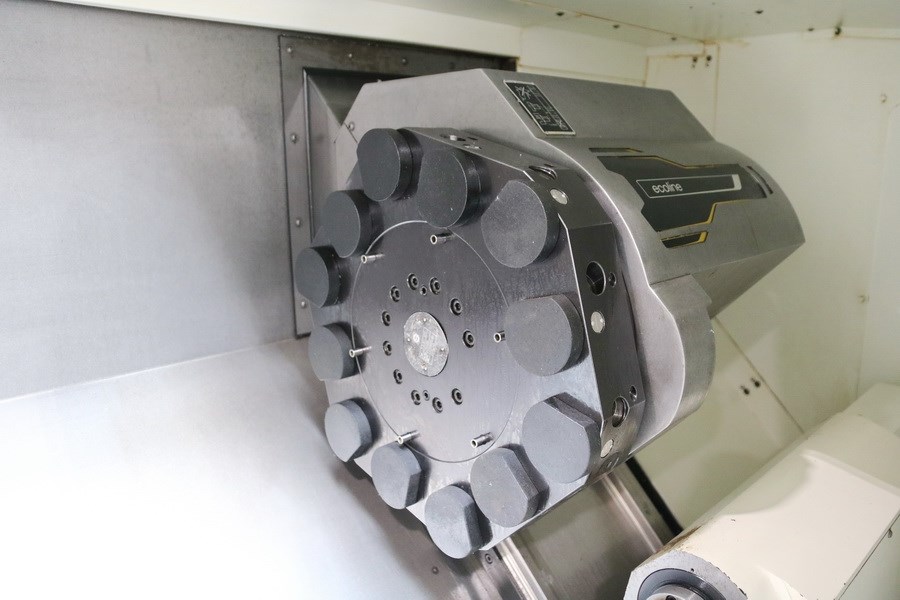

| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 12 pos. |
| Werkzeugaufnahme | VDI 40 |
| Angetriebene Werkzeugstationen: | |
| Anzahl der angetriebenen Werkzeugstationen | 6 pos. |
| Drehzahl angetriebene Werkzeuge | max. 4.000 min/-1 |
| Antriebsleistung angetr. WZ-Stationen | 8,4 kW |
| Max. Drehmoment | 20 Nm |
| Verfahrwege: | |
| x-Weg | 300 mm |
| z-Weg | 1.050 mm |

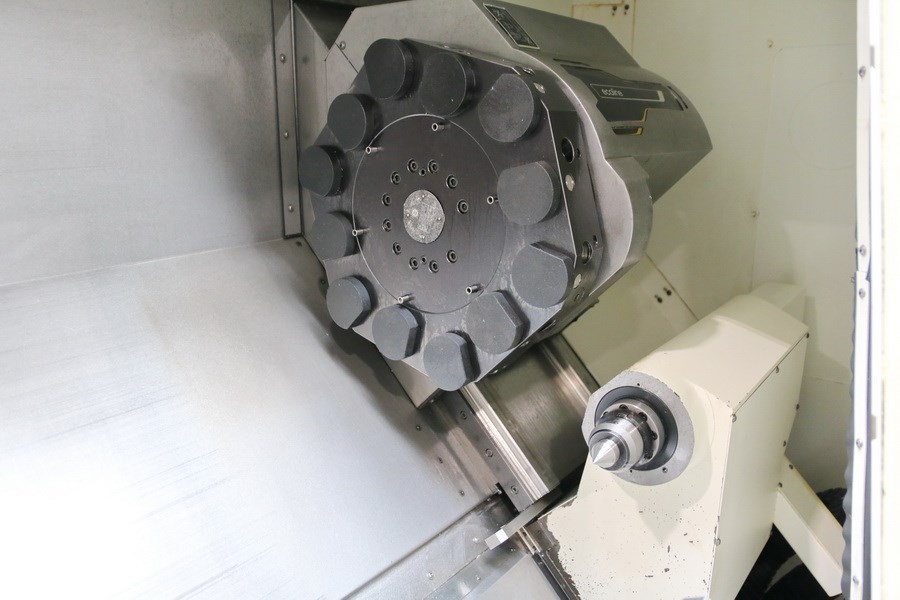

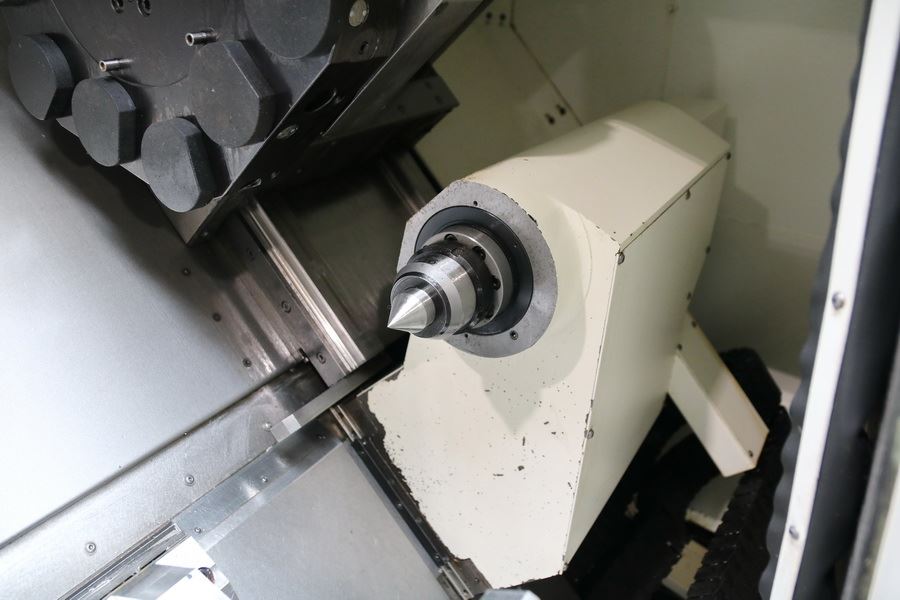

| Reitstock: | |
| Reitstockverfahrweg | 850 mm |
| Pinolenhub | 150 mm |
| Reitstockaufnahme | MK 5 |
| Spannkraft | 1.200 daN |
| Vorschübe: | |
| Eilgang | X : 30 / Z : 30 m/min |
| Gesamtleistungsbedarf | 50 kVA |
| Maschinengewicht ca. | 7,5 t |
| Raumbedarf ca. | 6,5 x 3,0 x 2,2 m |
| Zubehör | |
| Dokumentation | |

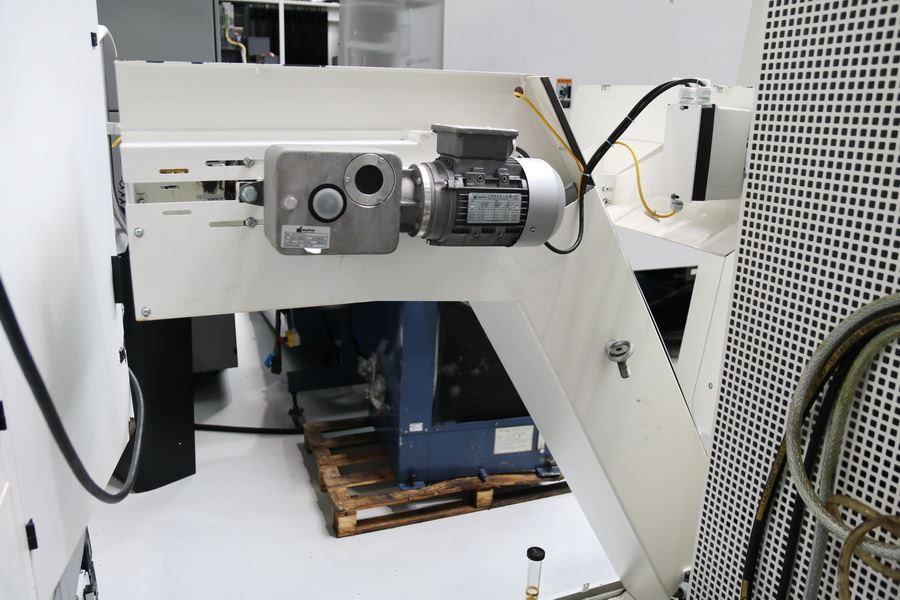

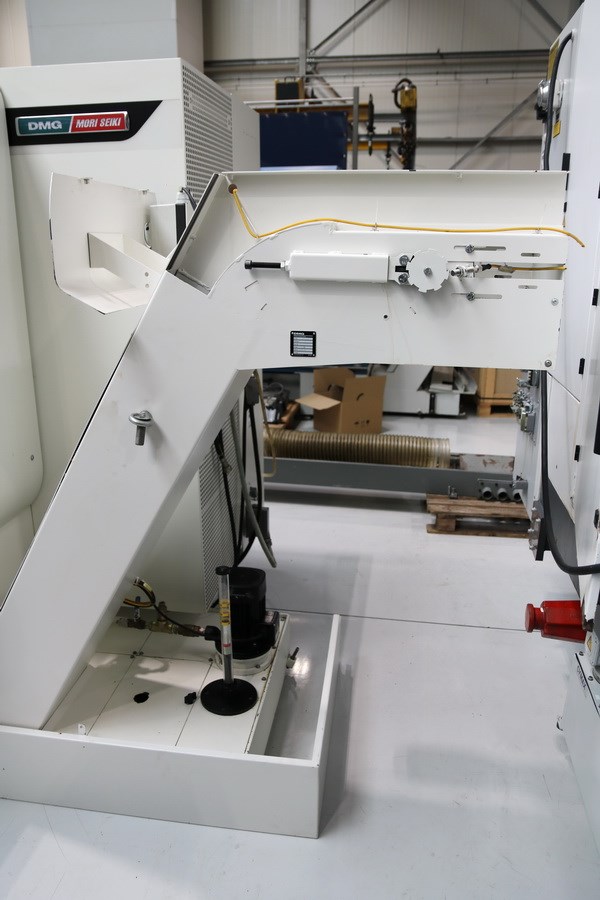

| Späneförderer | |
| Werkzeugeinmessung | |
| Reitstock | |
| Werkzeugrevolver | 12 pos. |

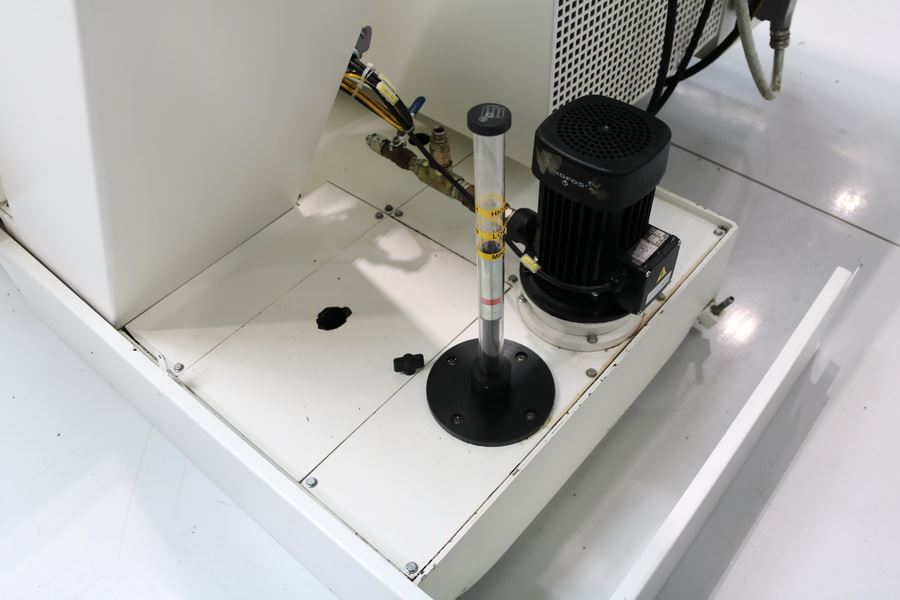

| Kühlmitteleinrichtung | 12 bar |
| angetriebene Werkzeugstationen | 6 pos. |
| C-Achse | |
| Irrtum in den technischen Daten vorbehalten. | |
