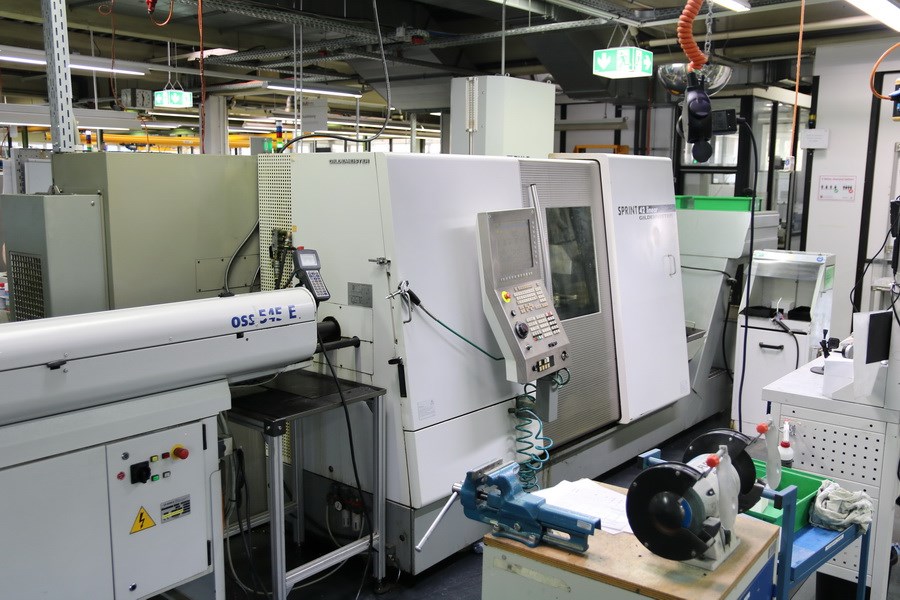

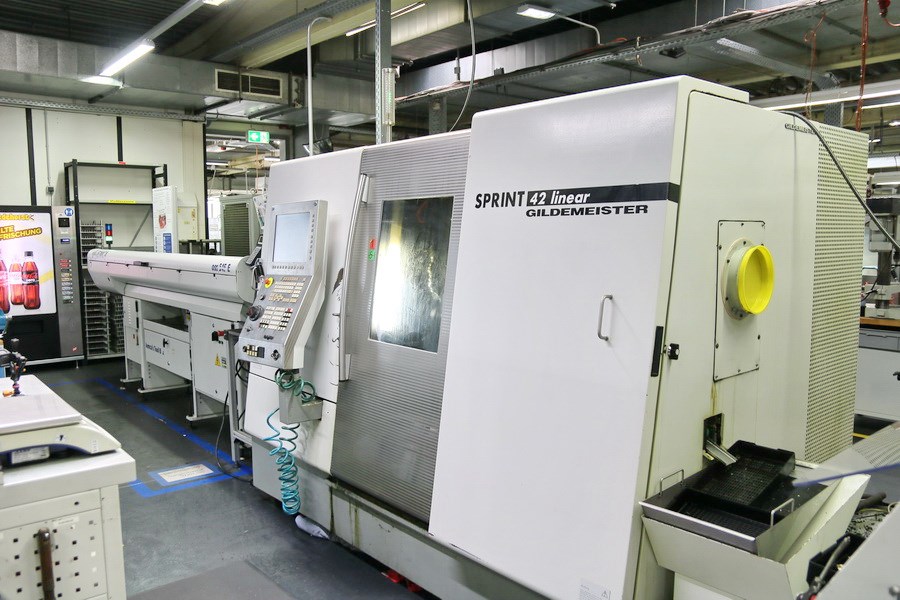

GILDEMEISTER - Sprint 42-8 linear
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung

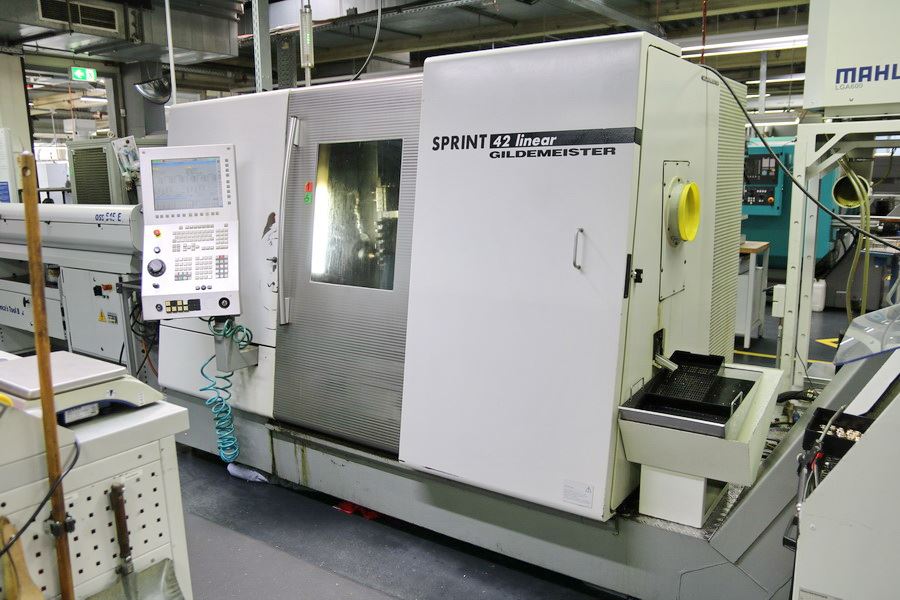

| GILDEMEISTER - Sprint 42-8 linear | |
| Angebotsdetails | |
| Lagernummer | 1039-8885 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | GILDEMEISTER |
| Type | Sprint 42-8 linear |
| Baujahr | 2006 |

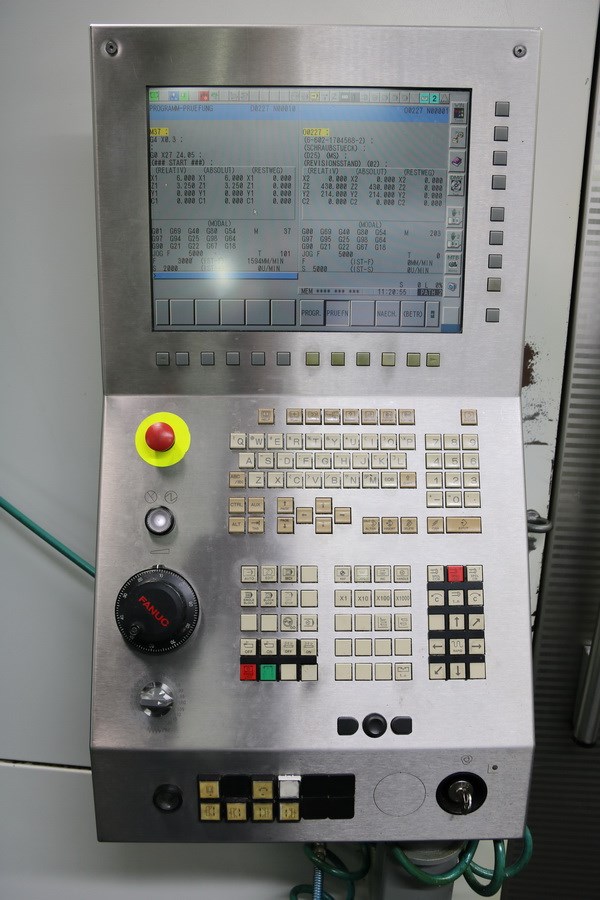

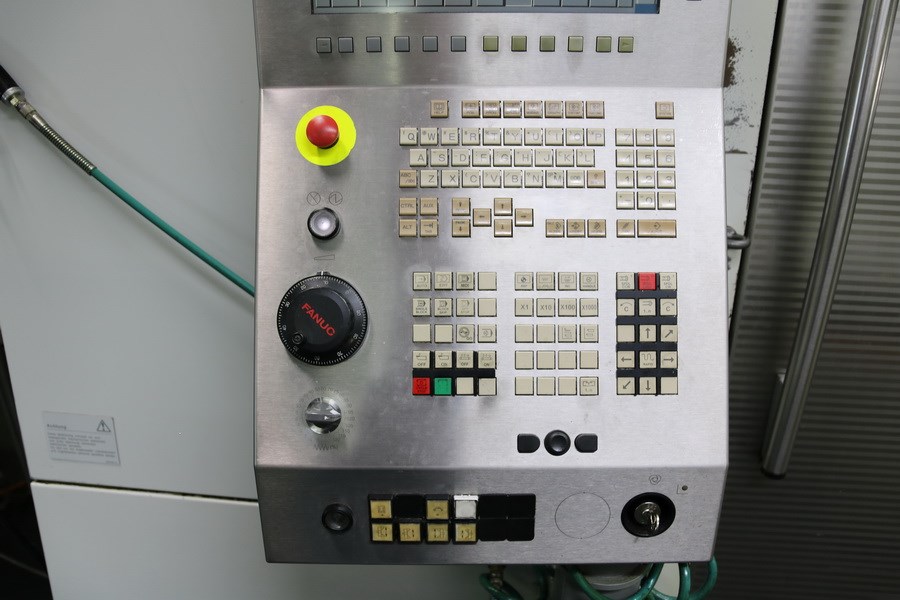

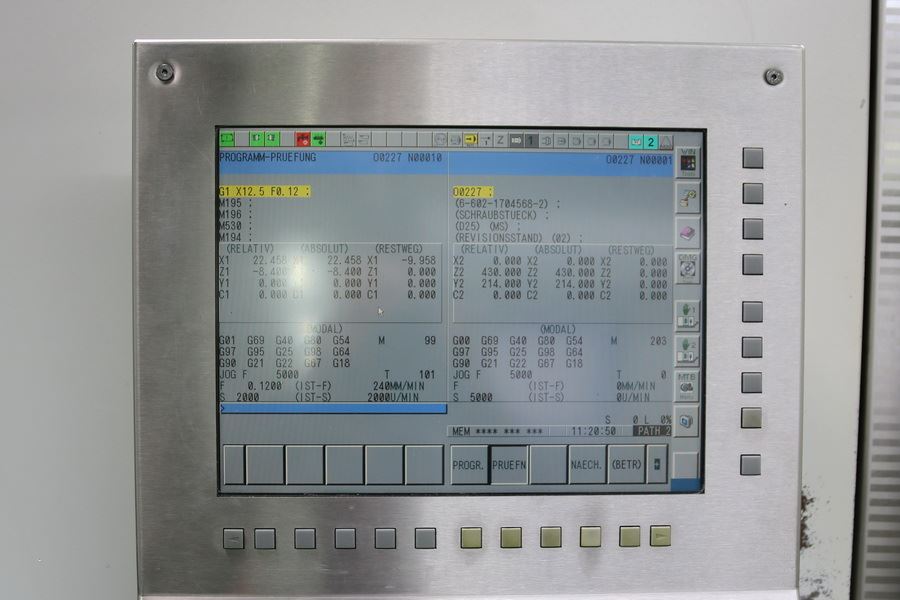

| Steuerung | 160i-TB Fanuc |
| Lagerort | D-59302 Oelde |
| Ursprungsland | Italien |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |

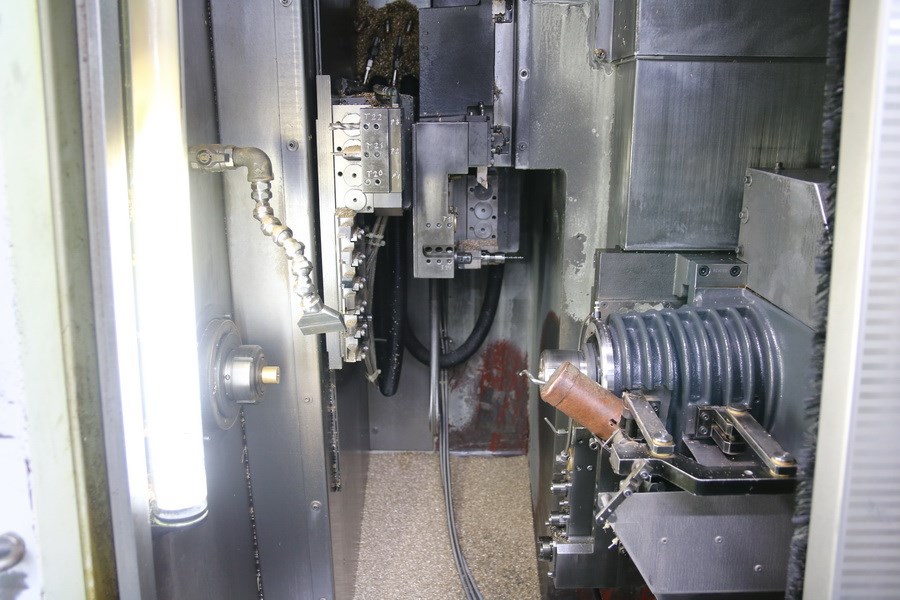

| Zusatzinformationen | CNC-Dreh- und Fräszentrum GILDEMEISTER - Sprint 42-8 linear - 8-Achsen (6 Linear- und 2 C-Achsen) - inkl. Stangenlademagazin |
| Technische Details | |
| Drehdurchmesser | max. 42 mm |
| Drehlänge | ca. 120 mm |
| Steuerung | 160i-TB Fanuc |

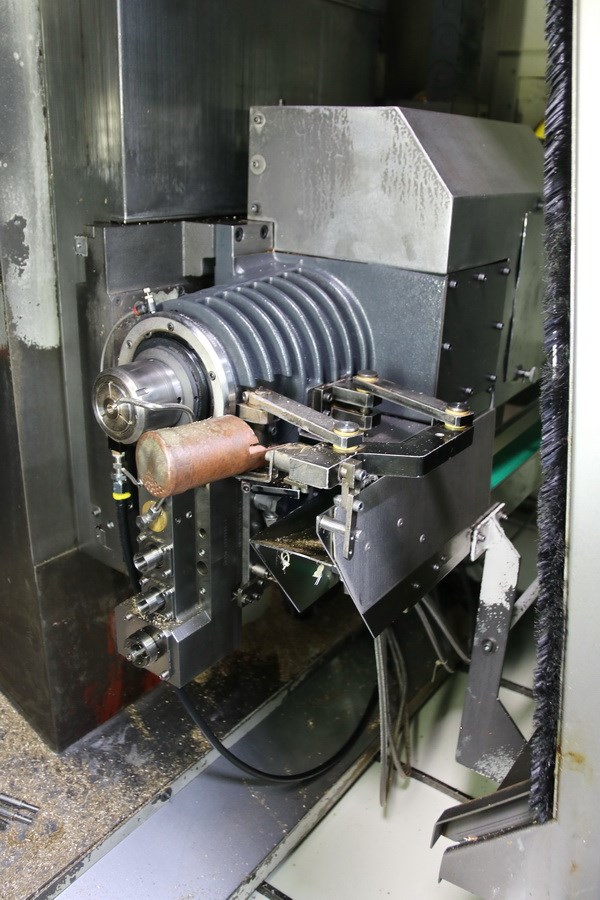

| Hauptspindel: | |
| max. nutzbarer Stangendurchmesser | 42 mm |
| Max. Drehzahl Hauptspindel | 6.500 min/-1 |
| Antriebsleistung - Hauptspindel | 7,5 / 5,5 kW |
| C-Achse | 0,001 ° |

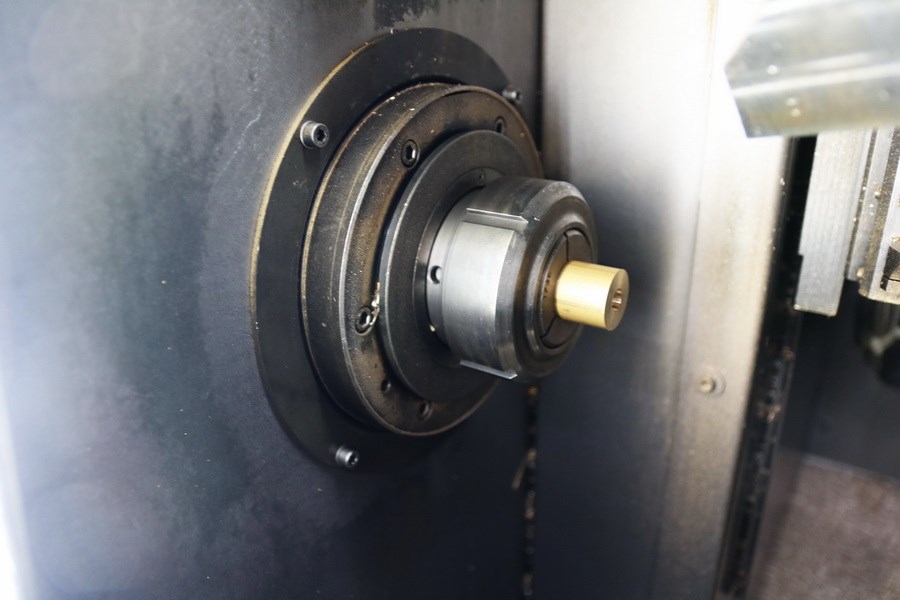

| Gegenspindel: | |
| max. nutzbarer Stangendurchmesser | 42 mm |
| Max. Drehzahl Gegenspindel | 6.500 min/-1 |
| Antriebsleistung - Gegenspindel | 7,5 / 5,5 kW |
| C-Achse | 0,001 ° |
| Schlitten I: | |
| x-Achse | 65 mm |
| y-Achse | 350 mm |
| z-Achse | 120 mm |
| Eilgang | 30 m/min |
| Beschleunigung | 5/10 m/s² |
| Vorschubkraft | max. 350 daN |

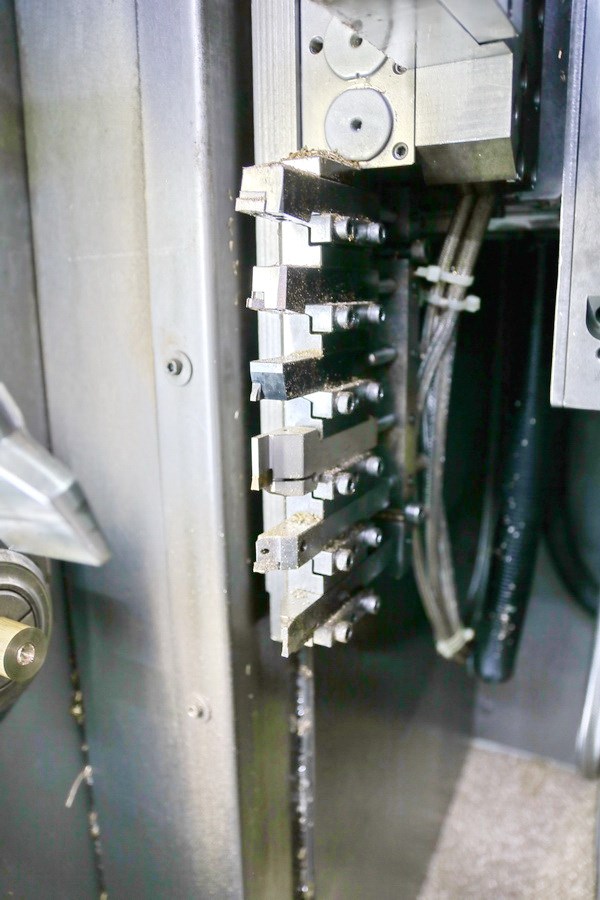

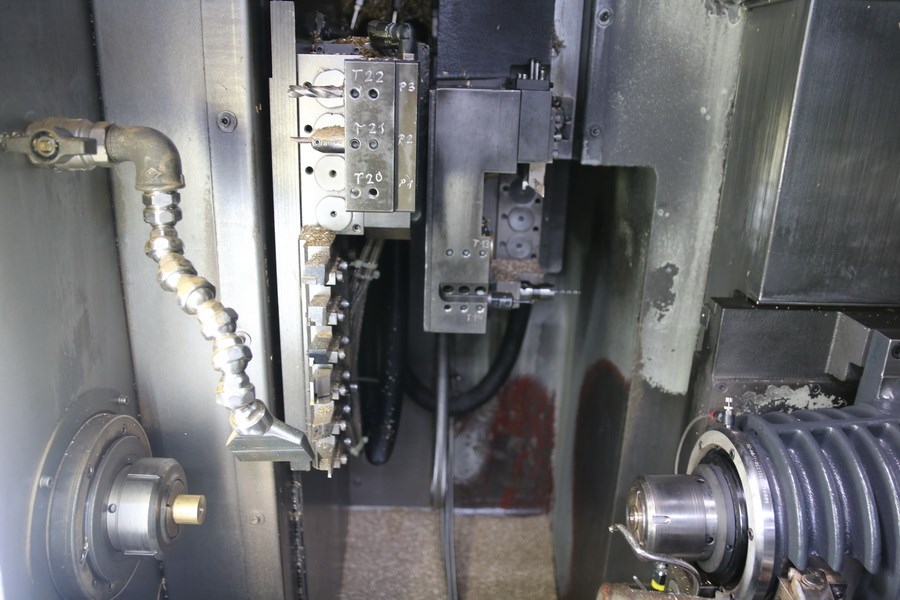

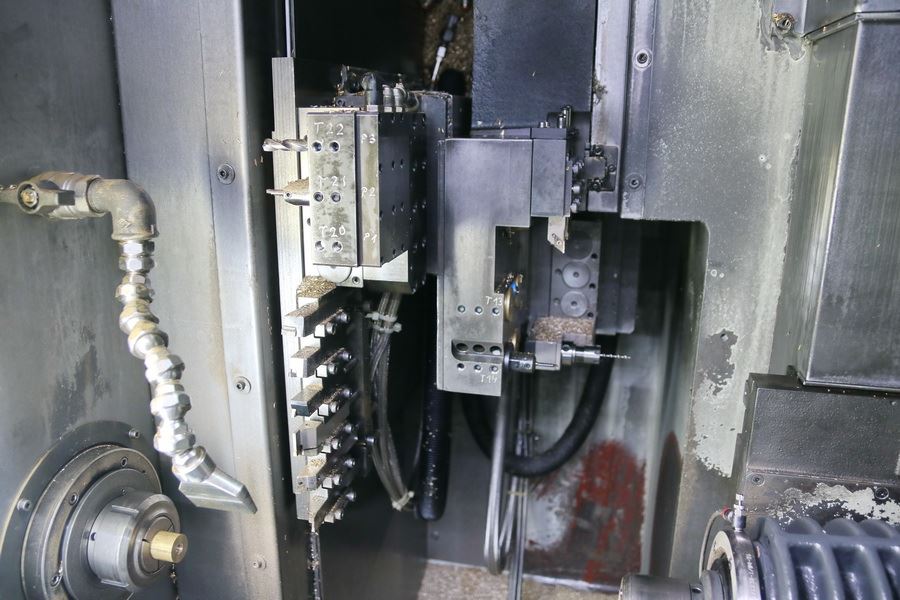

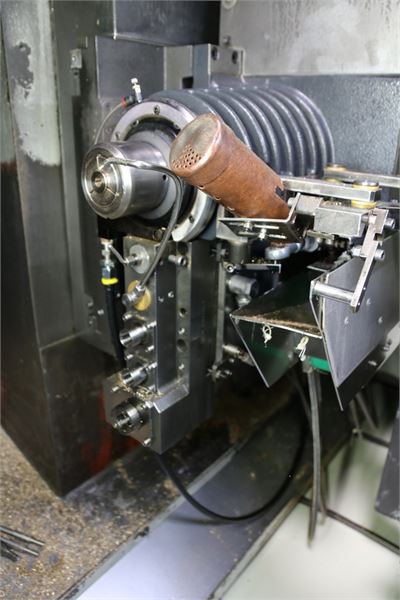

| Werkzeugträgerschlitten I: | |
| Anzahl der Werkzeugplätze | 13 (6+3+4) pos. |
| Anzahl der feststehenden Werkzeuge | 6 + 3 pos. |
| Anzahl der angetriebenen Werkzeugstationen | 4 pos. |
| Spannzangen | ESX 20 |
| Schlitten II: | |
| x-Achse | 265 mm |
| z-Achse | 320 mm |
| Eilgang | X: 18 / Z: 30 m/min |
| Beschleunigung | 5 m/s² |
| Vorschubkraft | max. 350 daN |
| Schlitten Y2: | |
| y-Achse | 326 mm |
| Eilgang | 30 m/min |
| Beschleunigung | 5 m/s² |
| Vorschubkraft | max. 350 daN |

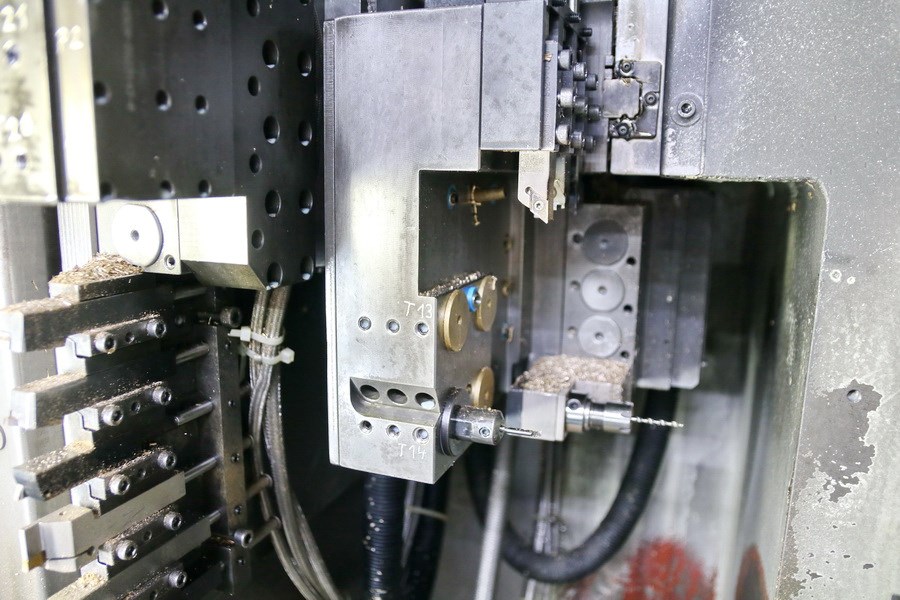

| Werkzeugträgerschlitten II: | |
| Anzahl der Werkzeugplätze | 11 (4+3+4) pos. |
| Anzahl der feststehenden Werkzeuge | 4 + 3 pos |
| Anzahl der angetriebenen Werkzeugstationen | 4 pos. |
| Werkzeugaufnahmebohrung | 32 mm |
| Werkzeugträgerschlitten Y II: | |
| Anzahl der Werkzeugplätze | 4 pos. |
| Anzahl der angetriebenen Werkzeugstationen | 4 pos. |
| Werkzeugaufnahmebohrung | 32 |
| Spannzangen | ESX 20 |
| Gesamtleistungsbedarf | 40 kVA |
| Maschinengewicht ca. | 4,5 t |
| Raumbedarf ca. | 6,0 x 3,0 x 2,5 m |
| Zubehör | |

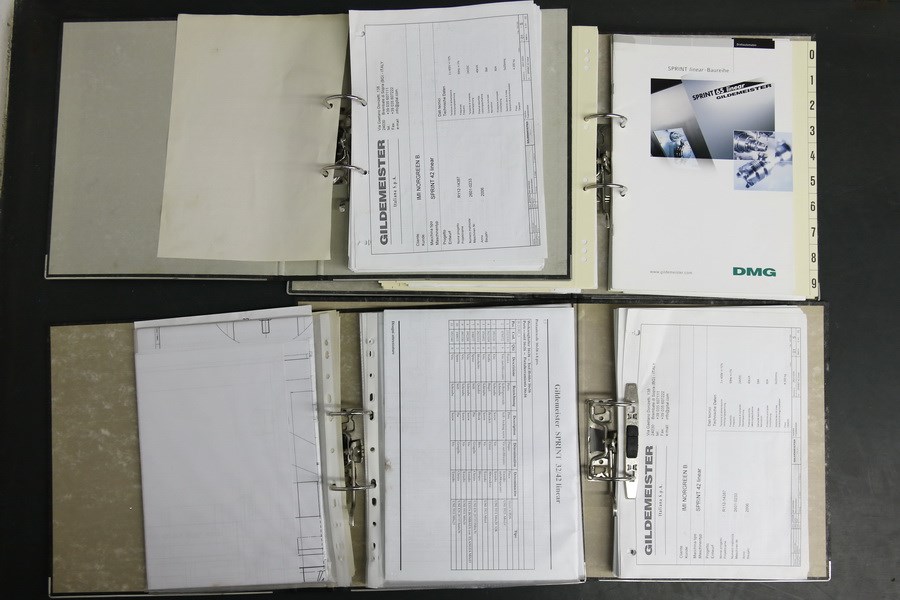

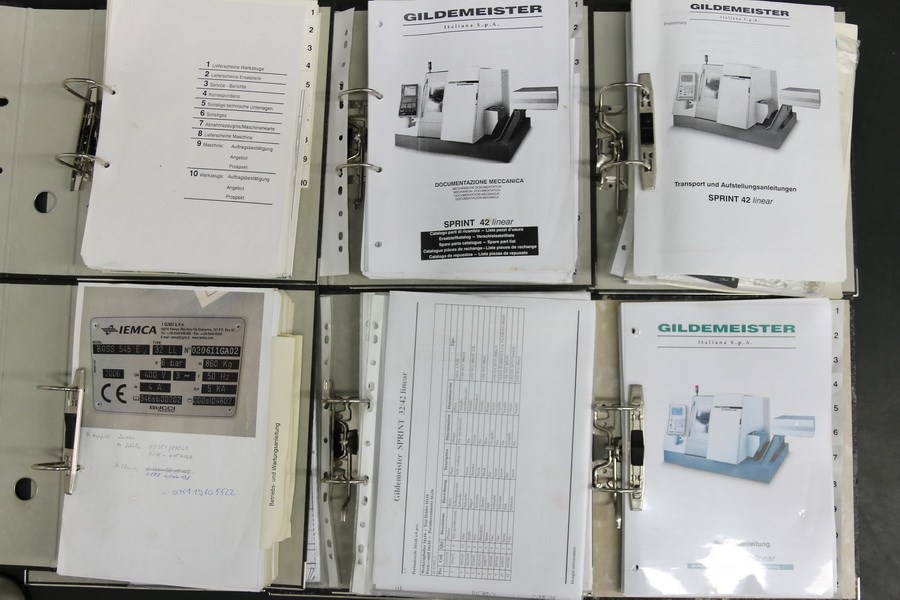

| Dokumentation | |

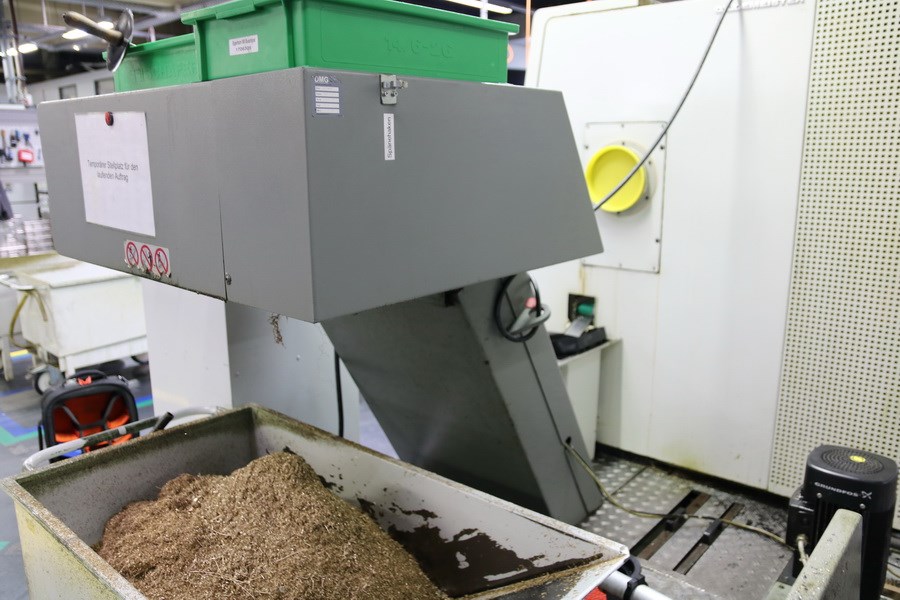

| Späneförderer | |
| Kühlmitteleinrichtung | |

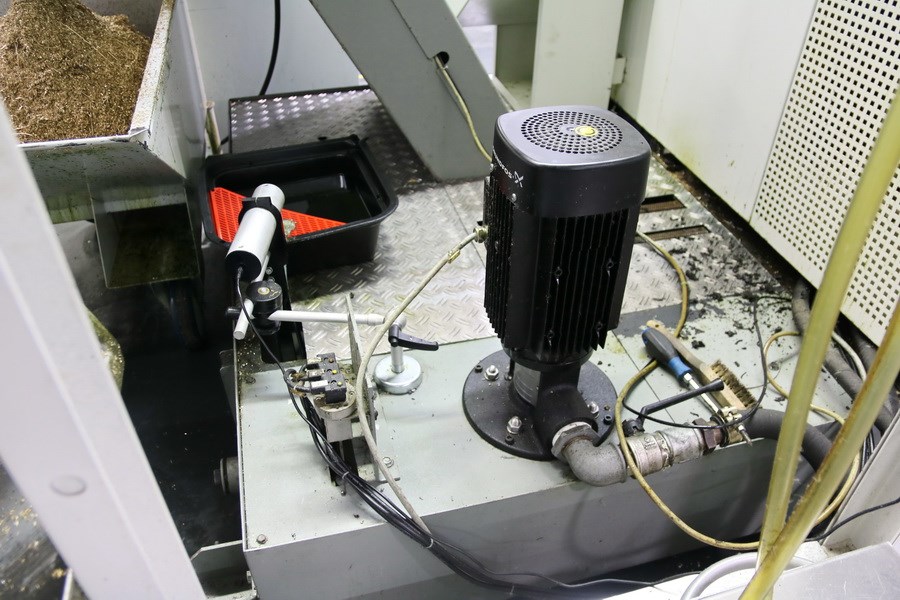

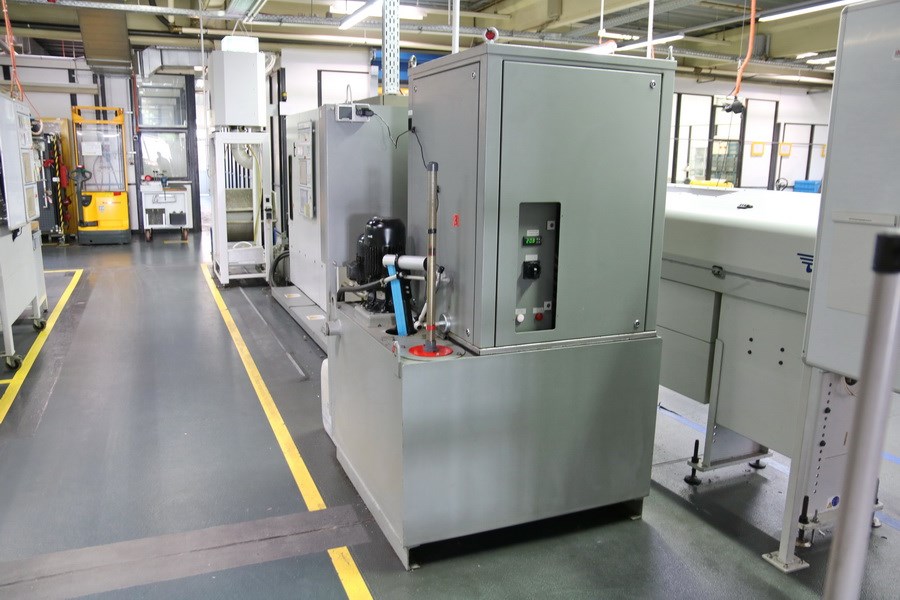

| Hochdruckkühlung | 8/20 bar |
| Teilefänger | |
| Signallampe | |

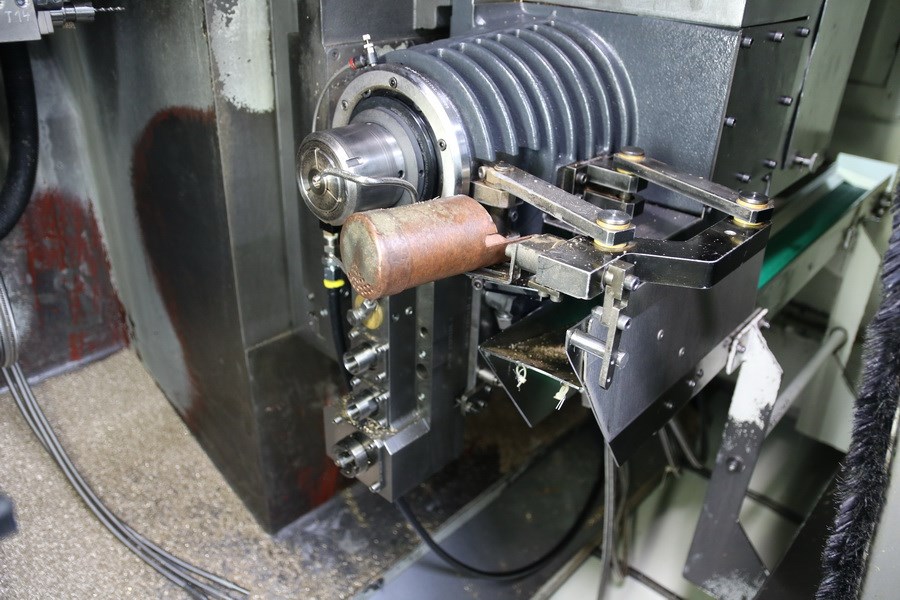

| Gegenspindel | |
| Interface für Stangenlader | |

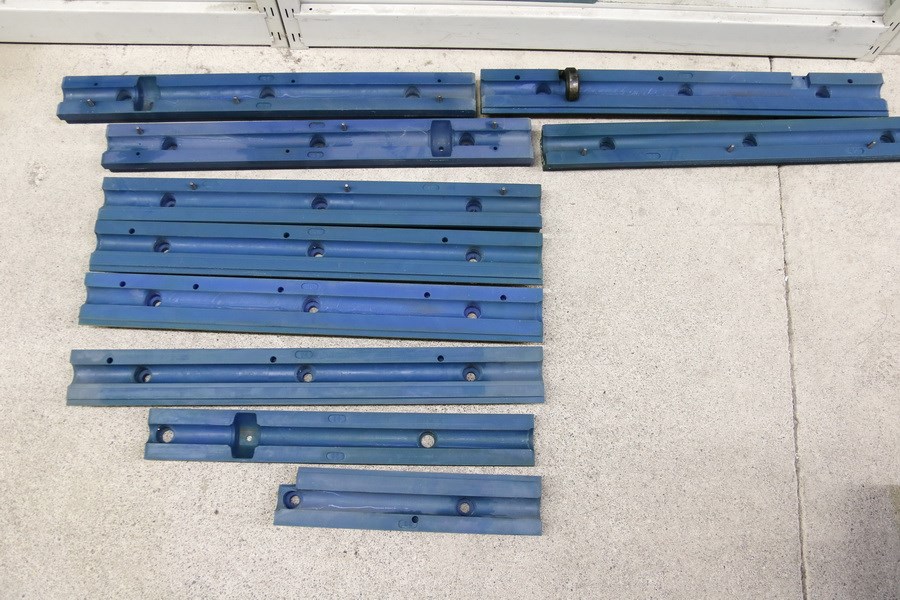

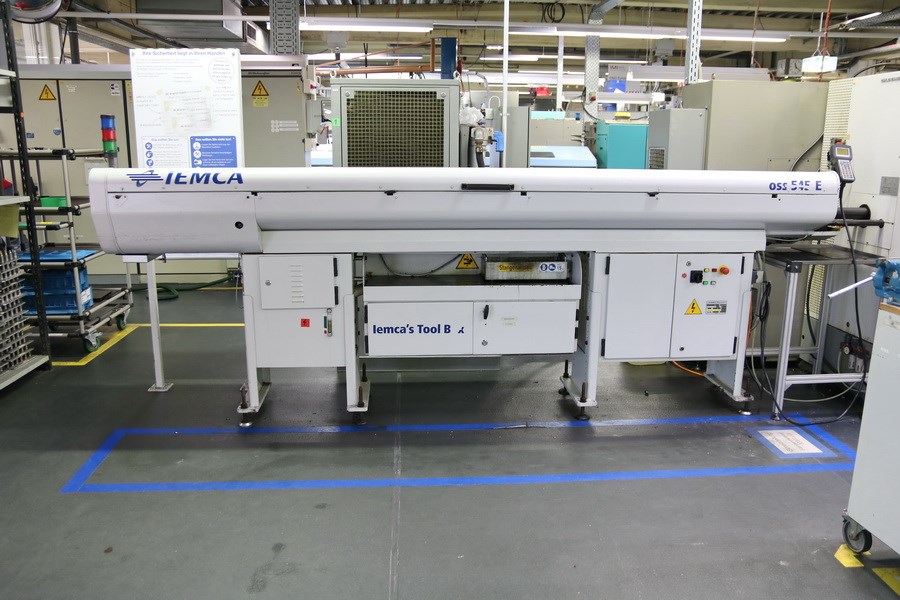

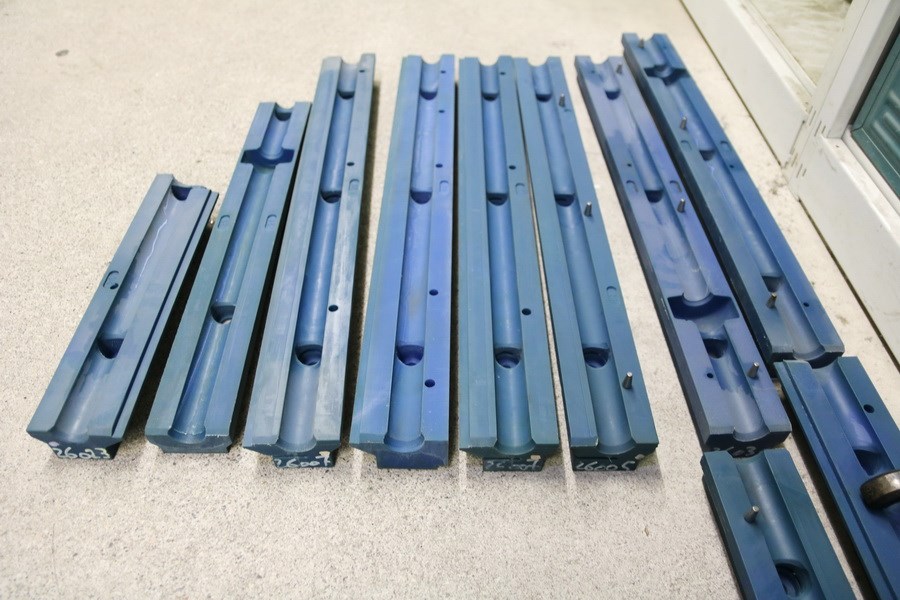

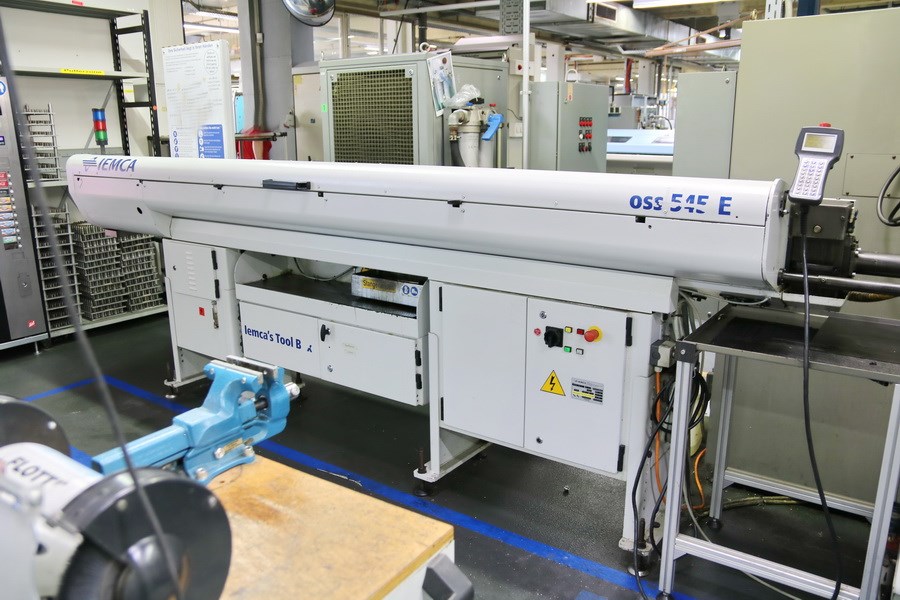

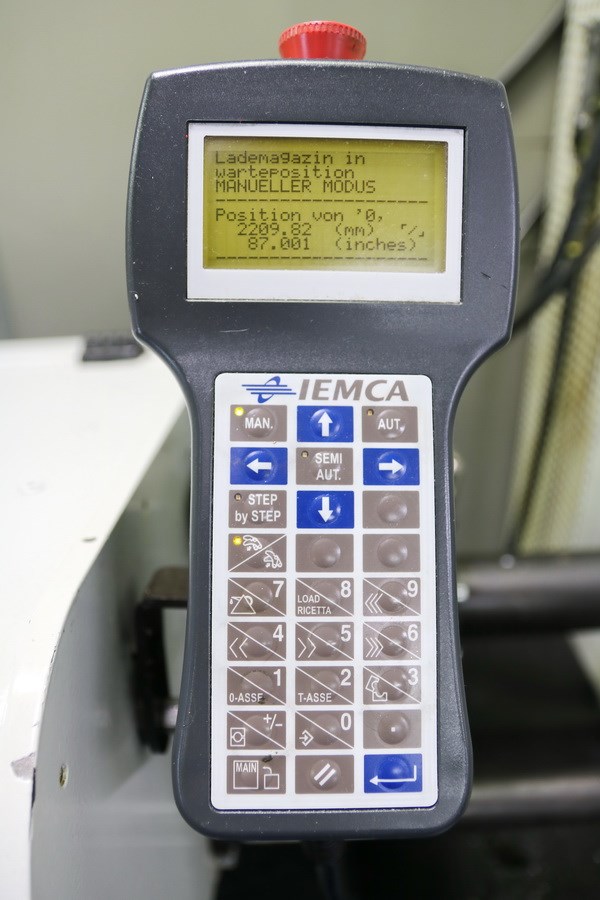

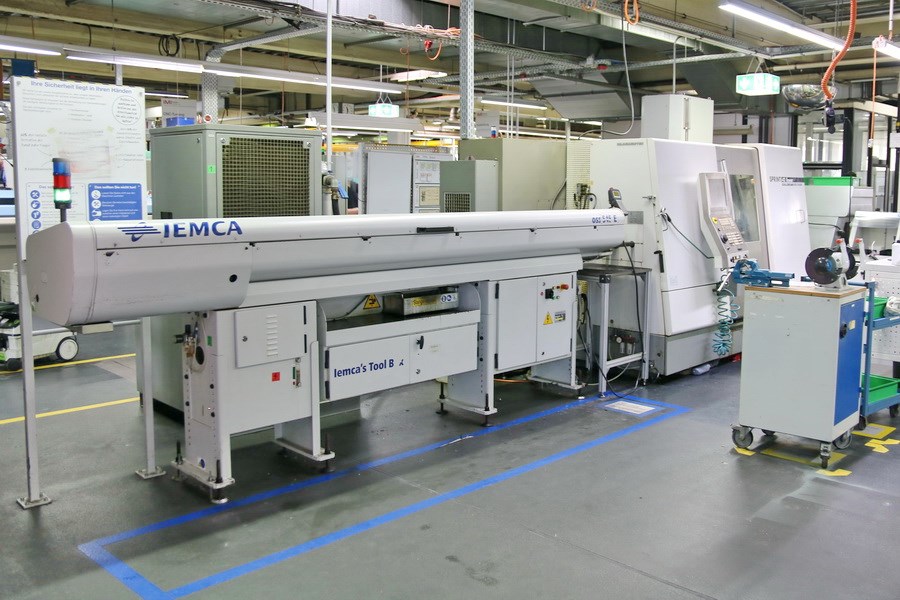

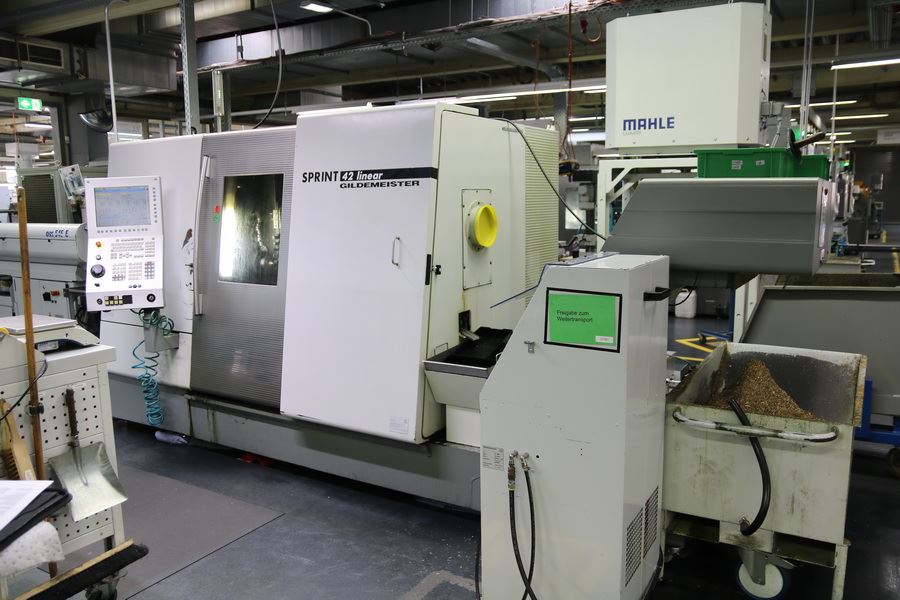

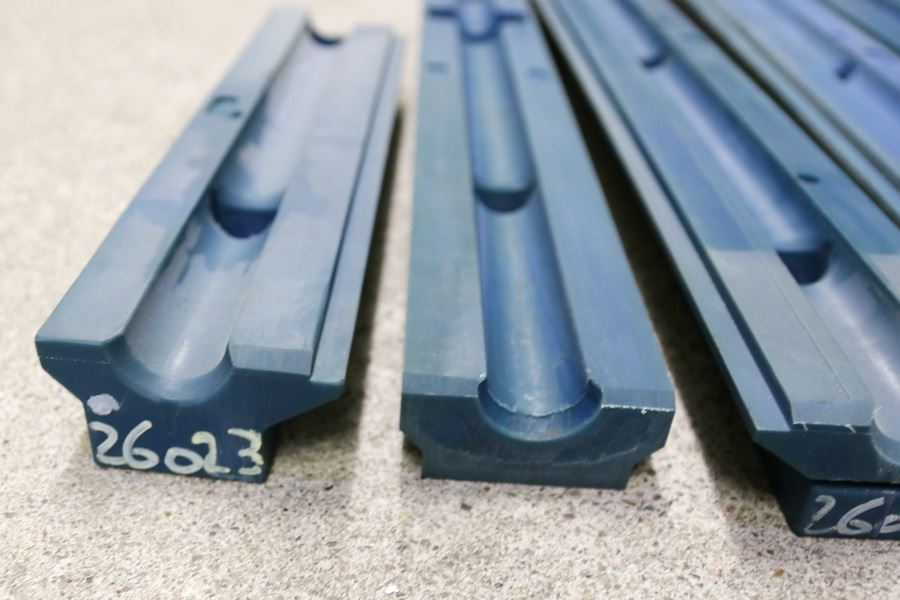

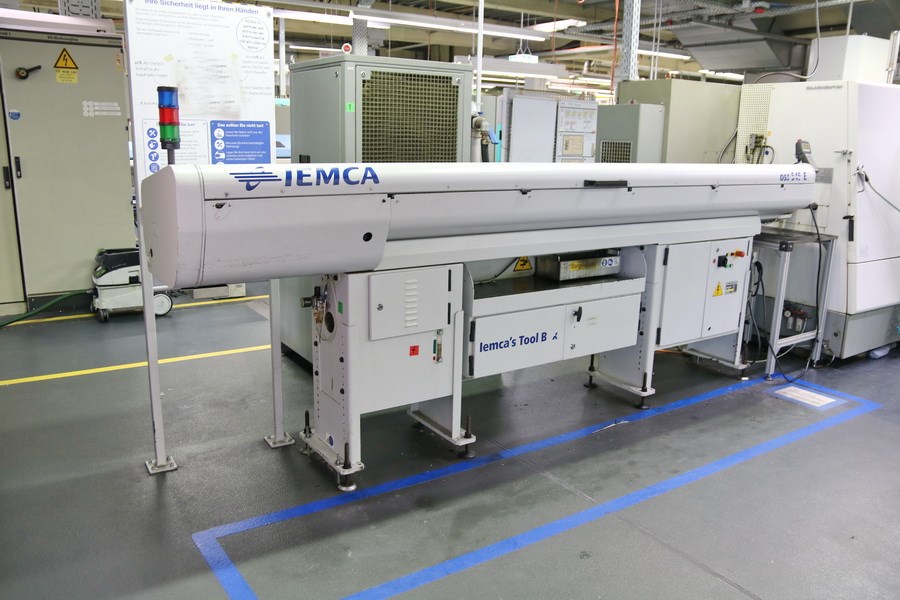

| Stangenlademagazin | IEMCA - Boss 545E 32 LL |
| C-Achse | |
| Y-Achse | |
| Spannzangenfutter | |

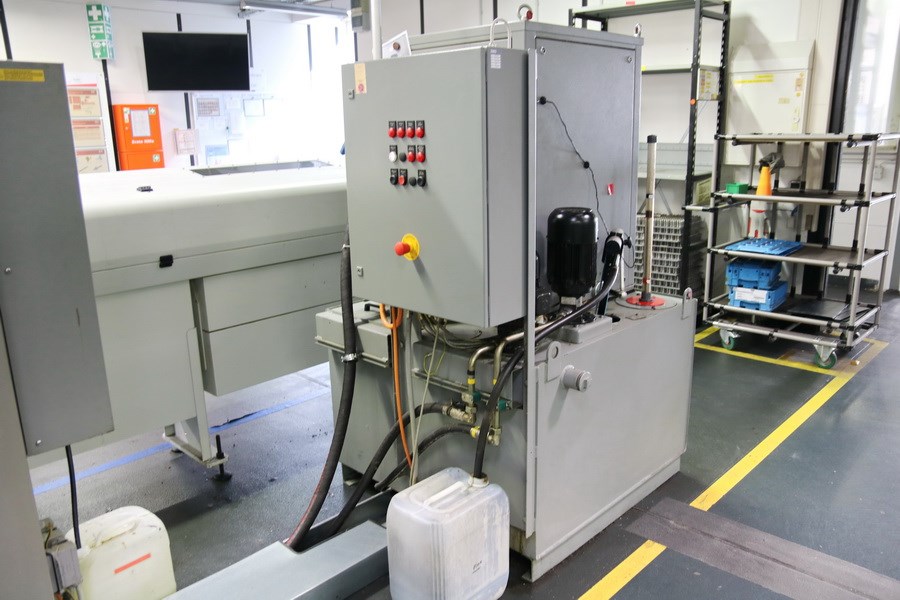

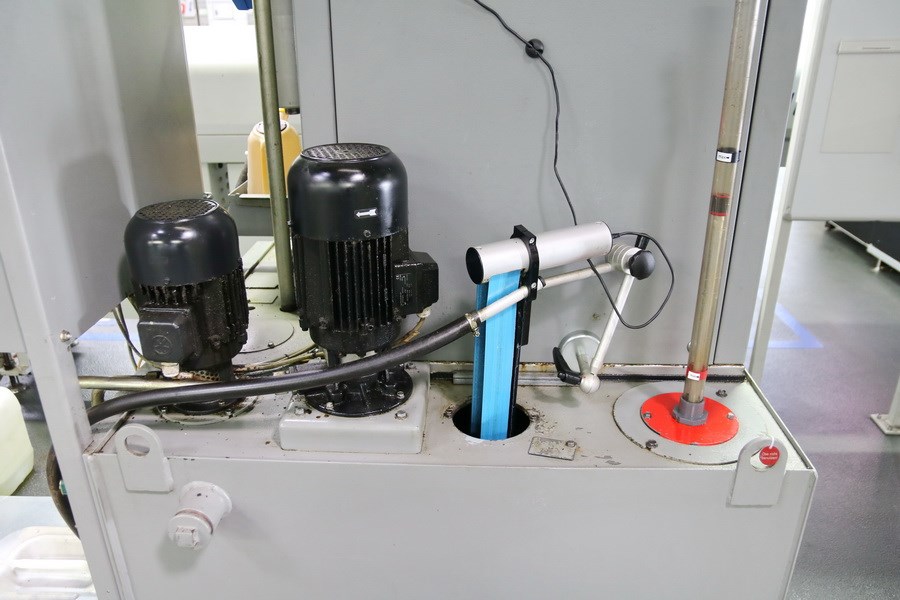

| Hydraulikeinheit | |

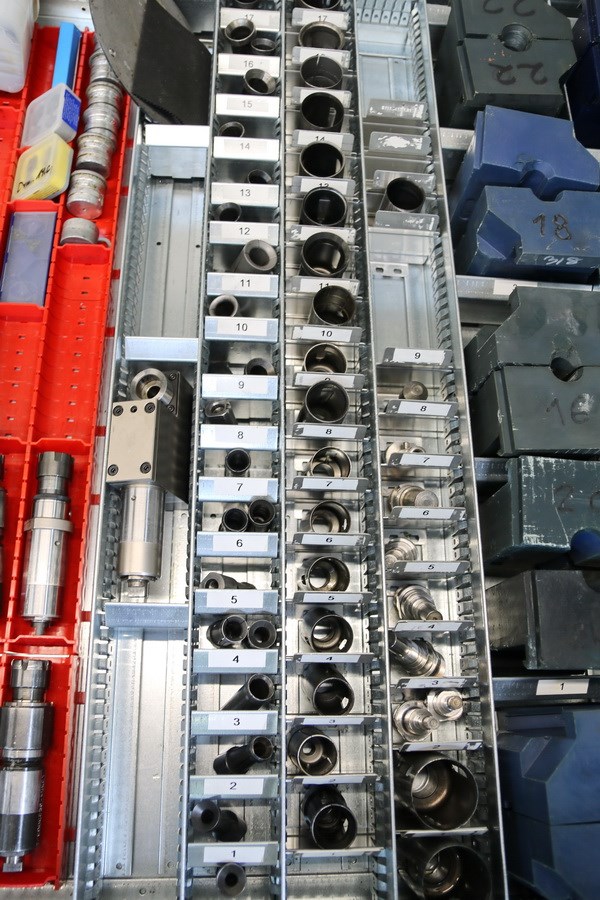

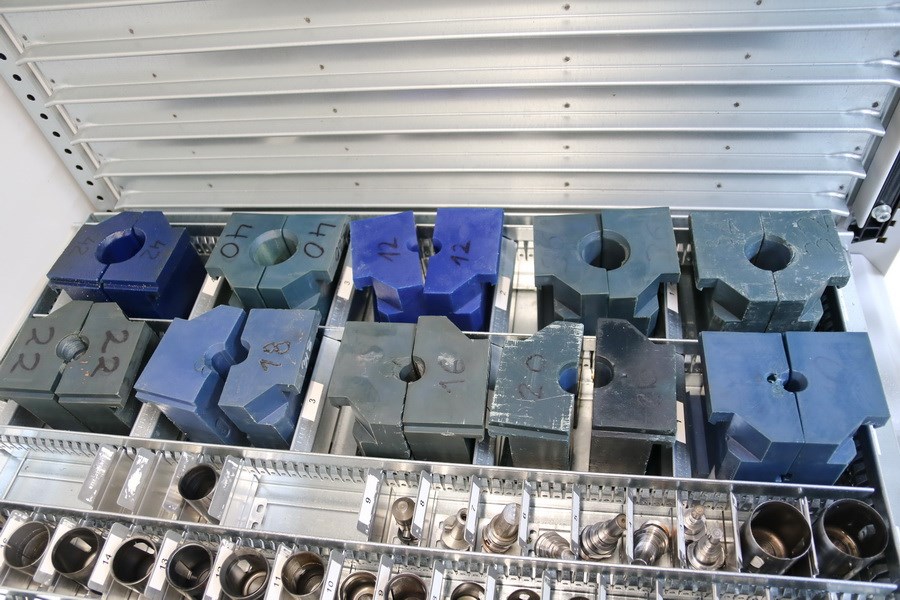

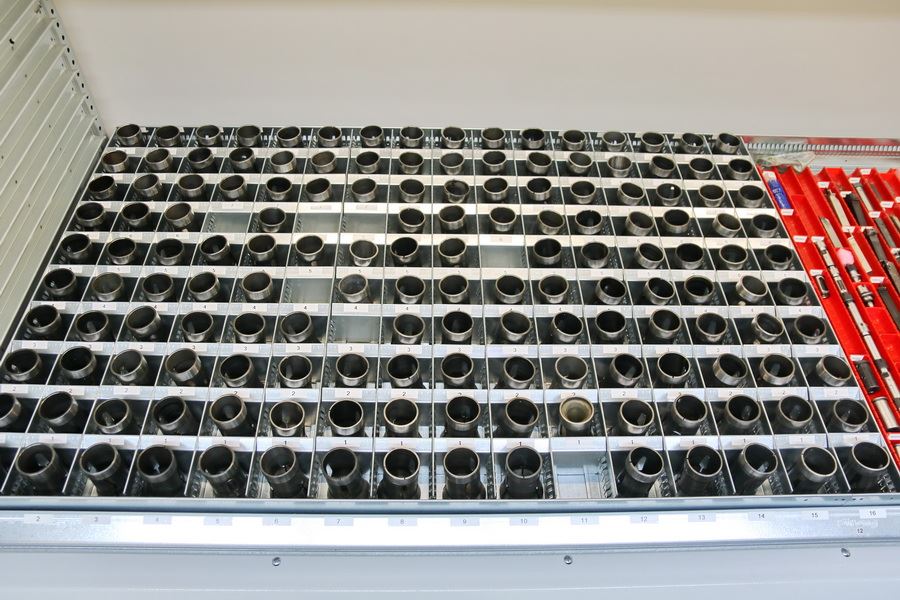

| div. Spannzangen | ca. 160x |

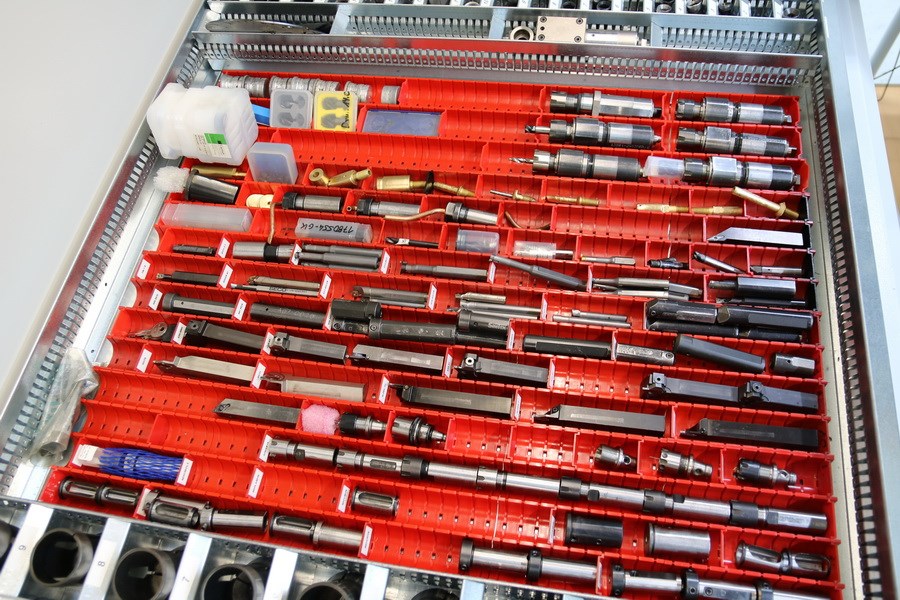

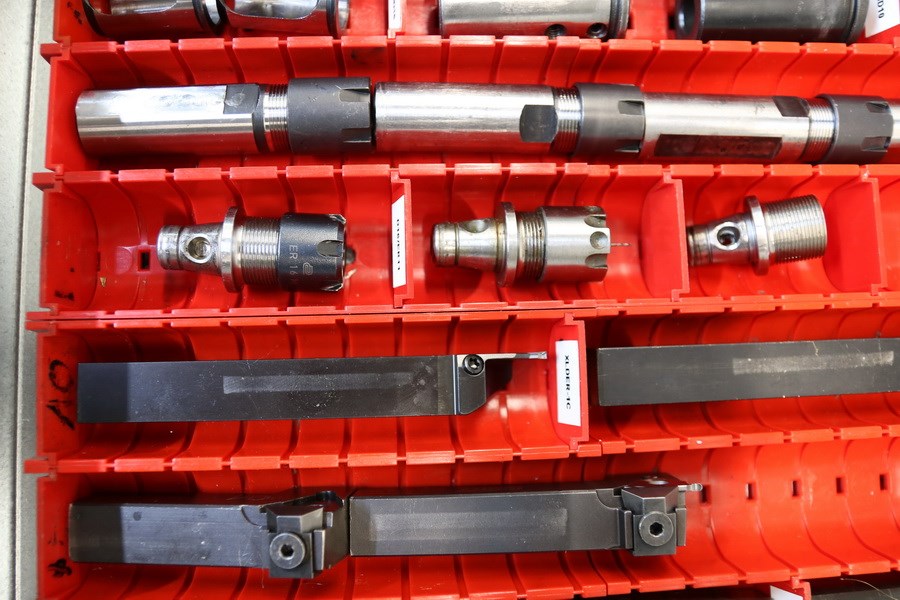

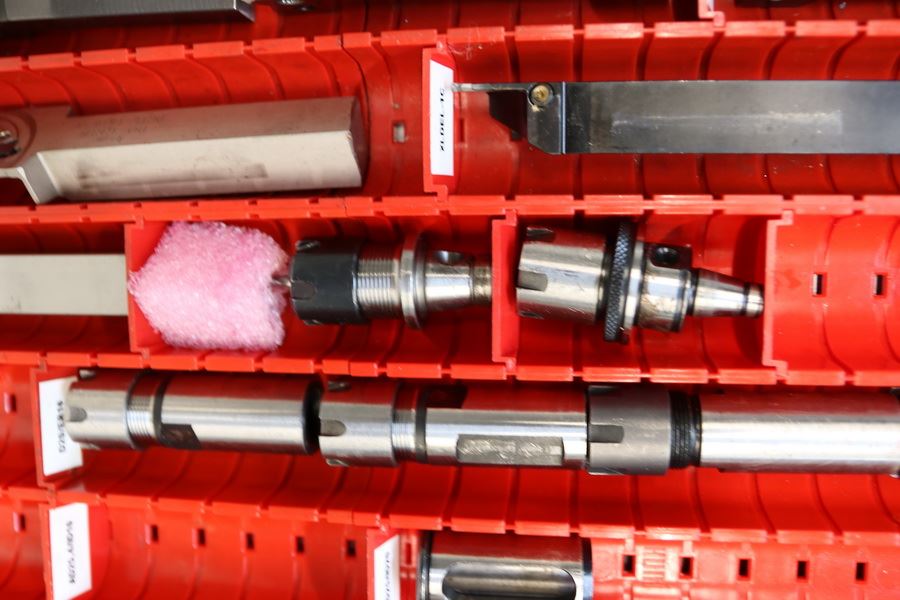

| div. Werkzeughalter | |

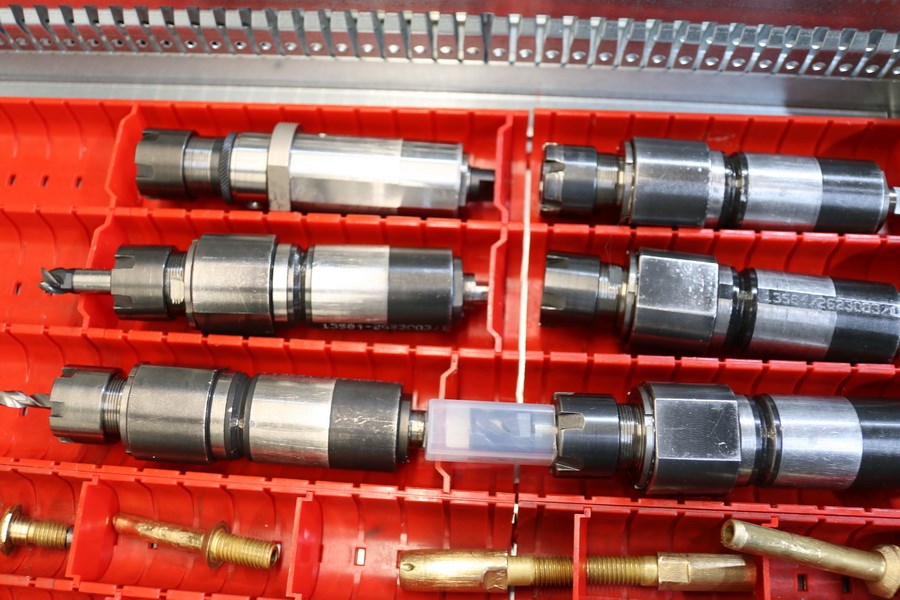

| angetriebene Werkzeughalter | 6x X / 2x Z |
| Papierbandfilter | |
| Helixinterpolation | |
| Irrtum in den technischen Daten vorbehalten. | |
