GILDEMEISTER - Sprint 65-10 linear
CNC - Drehmaschinen CNC - Dreh- und Fräszentren
Bilder
Aktueller Preis 55.000,00 ( ) Nicht erfolgreich
Sofort Kaufen Preis 0,00
Kein Mindestpreis    Verfügbar mit Sofort Kaufen.
Endzeitpunkt  [Verlängert]
Gebotsverlauf 0 Gebote
Startzeitpunkt
Verkäufer cnc-auction206
View More Listings
Bilder
Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image
Beschreibung

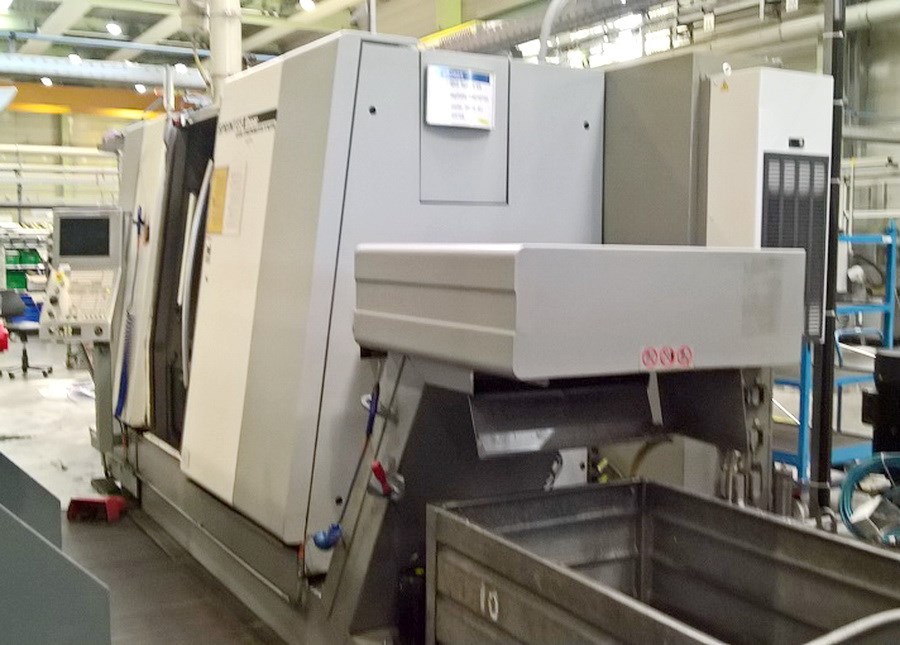

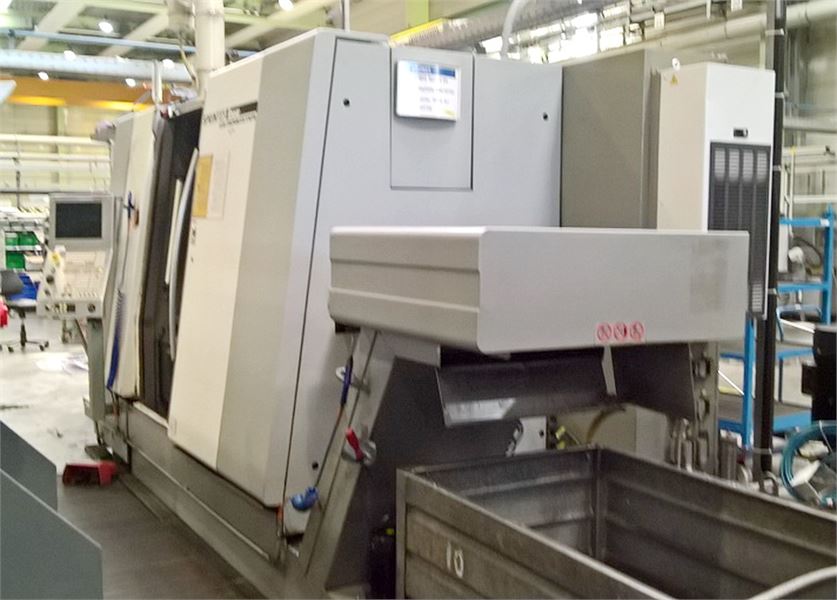

GILDEMEISTER - Sprint 65-10 linear

Angebotsdetails
Lagernummer 1039-8418
Maschinenart CNC Dreh- und Fräszentrum
Hersteller GILDEMEISTER
Type Sprint 65-10 linear
Baujahr 2006

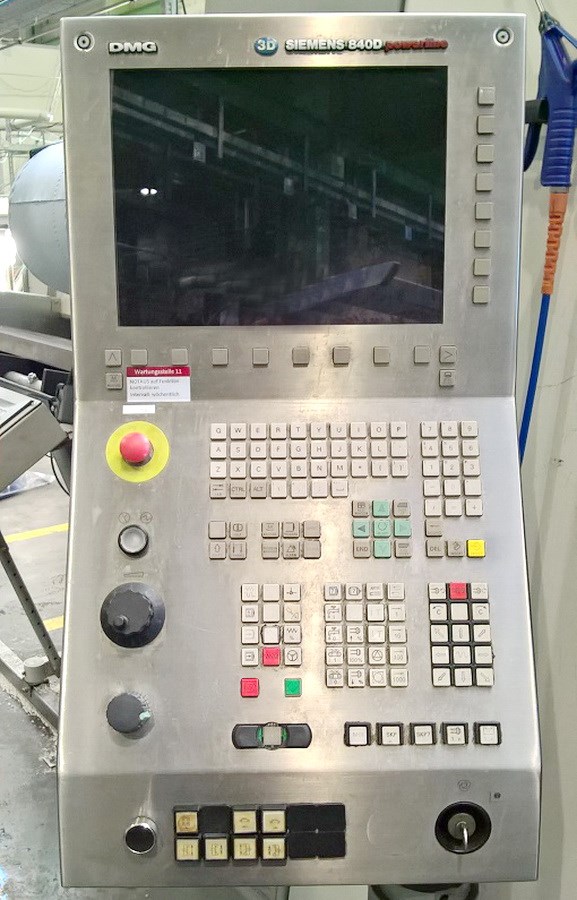

Steuerung 840 D Siemens
Lagerort D-59302 Oelde
Ursprungsland Deutschland
Lieferzeit nach Absprache
Frachtbasis ab Standort
Zusatzinformationen CNC-Dreh- und Fräszentrum
GILDEMEISTER - Sprint 65-10 linear

- Haupt- und Gegenspindel
- 3 Werkzeugrevolver
- 2 C-Achsen
- Y-Achse im oberen Revolver
- Werkzeugantrieb
- 10 Achsen (8+2)
- Stangenlademagazin
- OHNE Werkzeuge!

Technische Details
Max. Stangendurchmesser 65 mm
Anzahl der gesteuerten Achsen 10
Steuerung 840 D Siemens
Hauptspindel:
Max. Drehzahl 5.000 min/-1
Antriebsleistung - Hauptspindel 20 / 25 kW
Max. Drehmoment 191 / 239 Nm
Spannfutterdurchmesser max. 175 mm
Spindelnase 140 mm
Max. Stangendurchmesser 65 mm
C-Achse 360 °
Gegenspindel:
Max. Drehzahl 5.000 min/-1
Antriebsleistung - Gegenspindel 16,8 kW
Max. Drehmoment 100 Nm
Spannfutterdurchmesser max. 175 mm
Spindelnase 140 mm
Max. Stangendurchmesser 32 mm
Verfahrweg Gegenspindel W: 690 mm
C-Achse 360 °

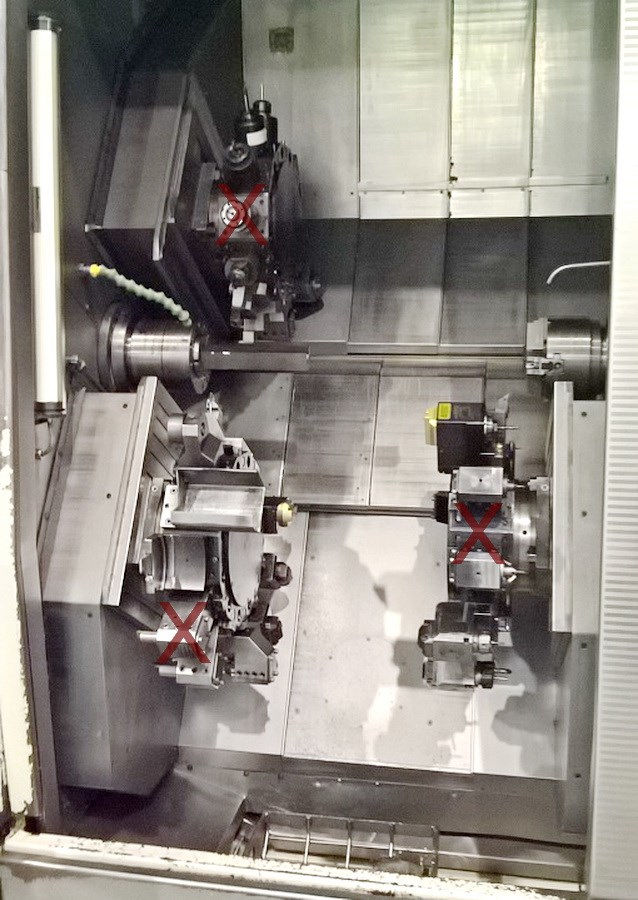

Werkzeugrevolver:
Anzahl der Revolver 3
Anzahl der Werkzeugplätze 3x 12 pos.
Anzahl der angetriebenen Werkzeugstationen 3x 12 pos.
Drehzahlbereich - angetr. Werkzeugstationen max. 4.000 min -1
Antriebsleistung - angetr. Werkzeugstationen 2,5 / 6 kW
Max. Drehmoment 10 / 20 Nm
Durchmesser der Werkzeugaufnahme im Revolver 30 mm
Verfahrwege:
x-Achse (1,2,3): 165 mm
y-Achse 80 (+50/-30) mm
z-Achse (1,2,3): 220/150/650 mm
w-Achse 690 mm
C-Achse (1,2): 360 °
Vorschübe:
Eilgang X: max. 40 m/min
Eilgang Y: 30 m/min
Eilgang Z: 30 m/min
Eilgang W: 30 m/min
Vorschubkraft 5 kN
Gesamtleistungsbedarf 91 kVA
Maschinengewicht ca. 9,0 t
Raumbedarf ca. 7,5 x 3,5 x 2,7 m

Zubehör
Dokumentation
Späneförderer

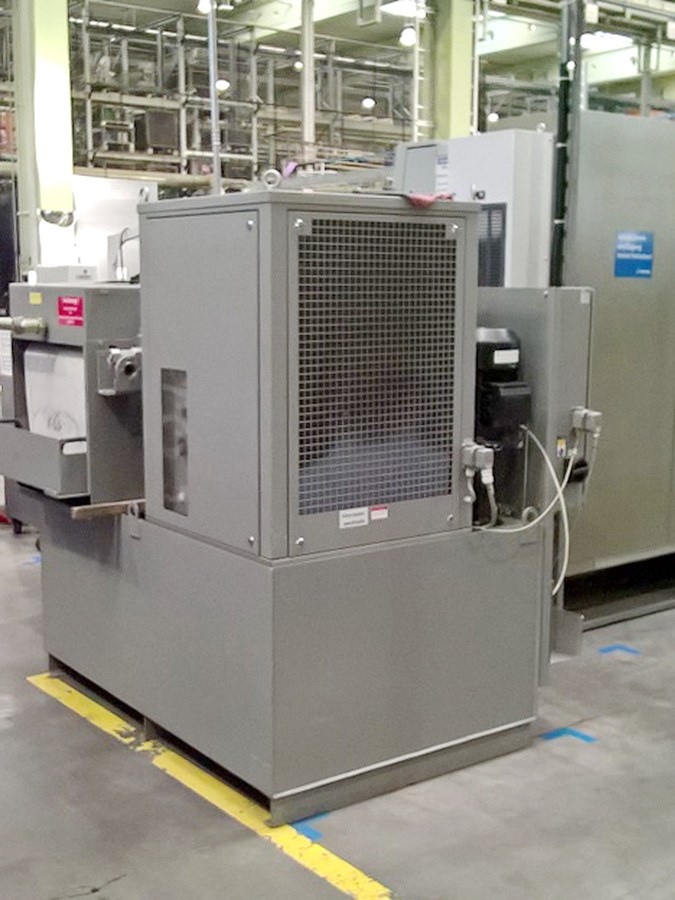

Kühlmitteleinrichtung

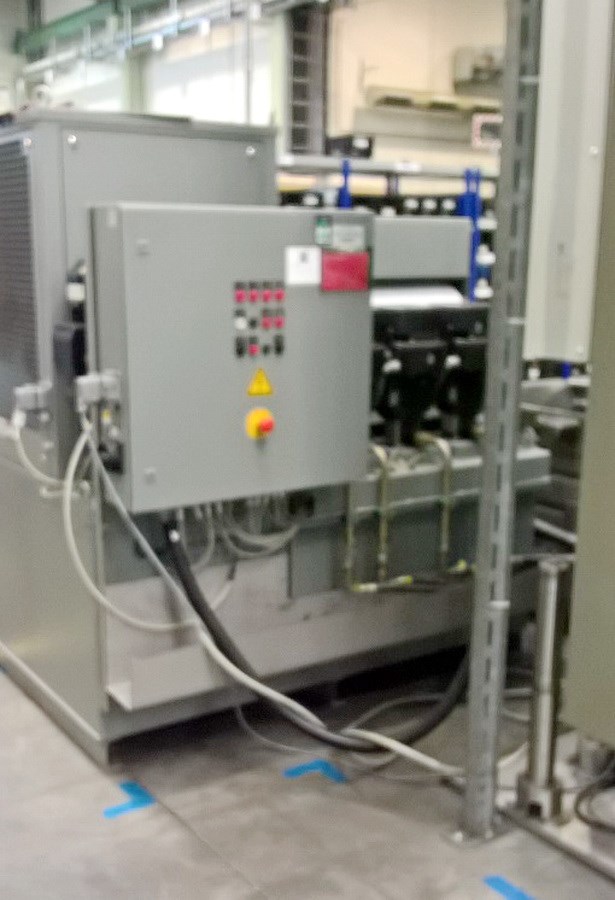

Papierbandfilter
Gegenspindel
Werkzeugrevolver
Werkzeugantrieb
C-Achse
Y-Achse
Interface für Stangenlader

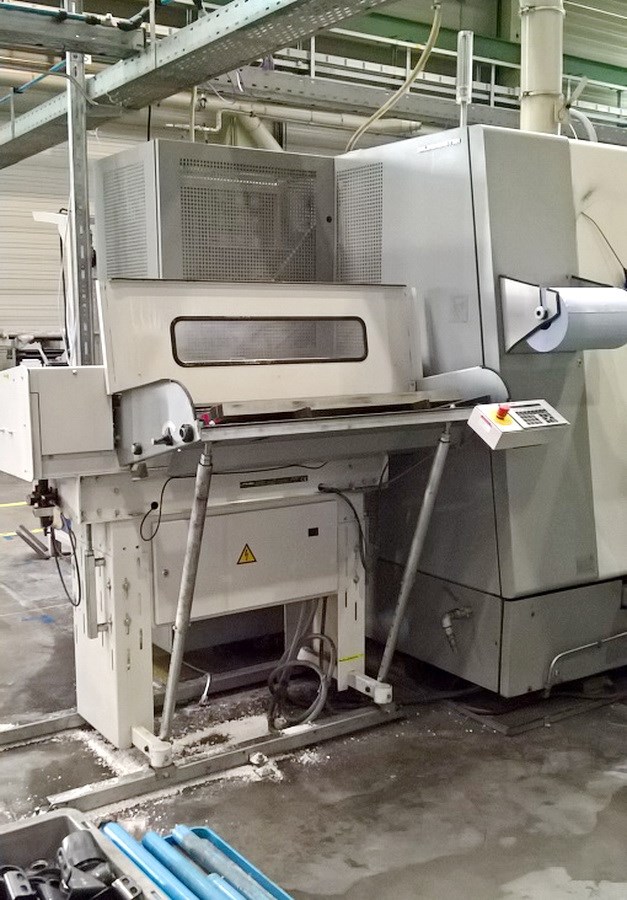

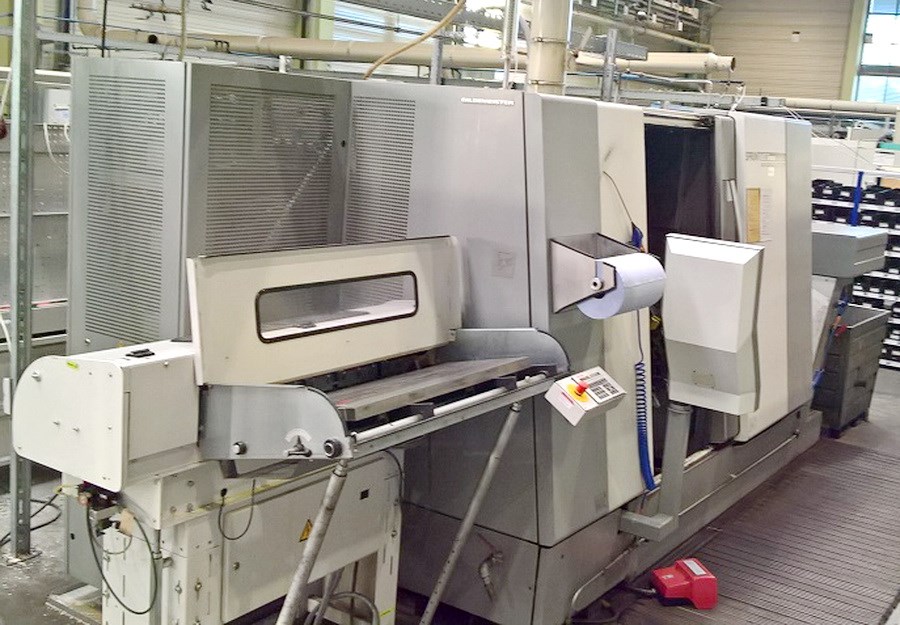

Stangenlademagazin

Irrtum in den technischen Daten vorbehalten.
