TRAUB - TNL 26 K
CNC - Drehmaschinen Langdrehmaschinen
Bilder
Senden Sie dem Verkäufer eine Nachricht.*
Bilder
Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image
Beschreibung

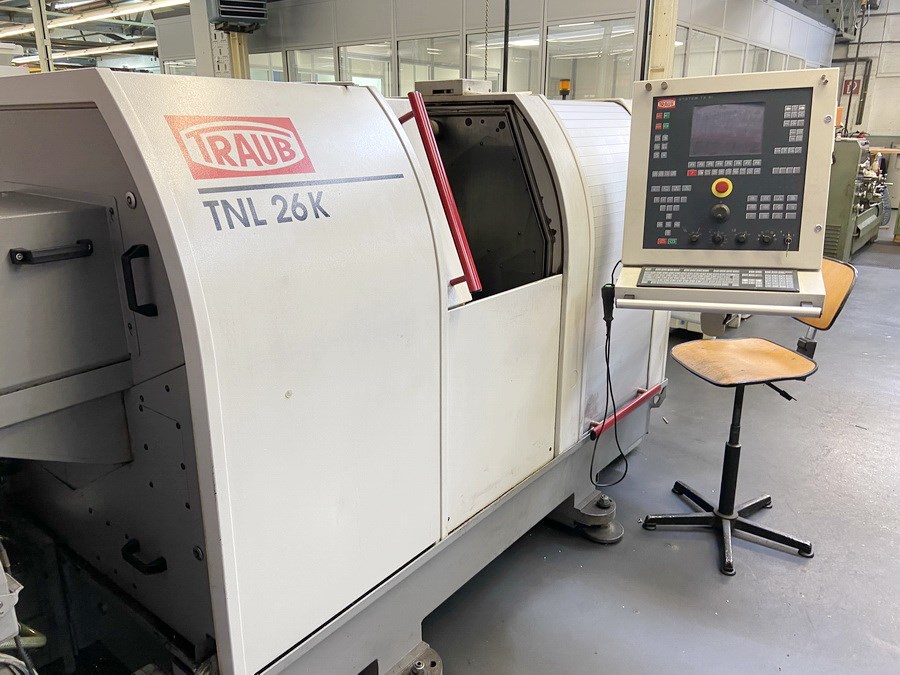

TRAUB - TNL 26 K

Angebotsdetails
Lagernummer 1039-8739
Maschinenart Langdrehautomat
Hersteller TRAUB
Type TNL 26 K
Baujahr 2006

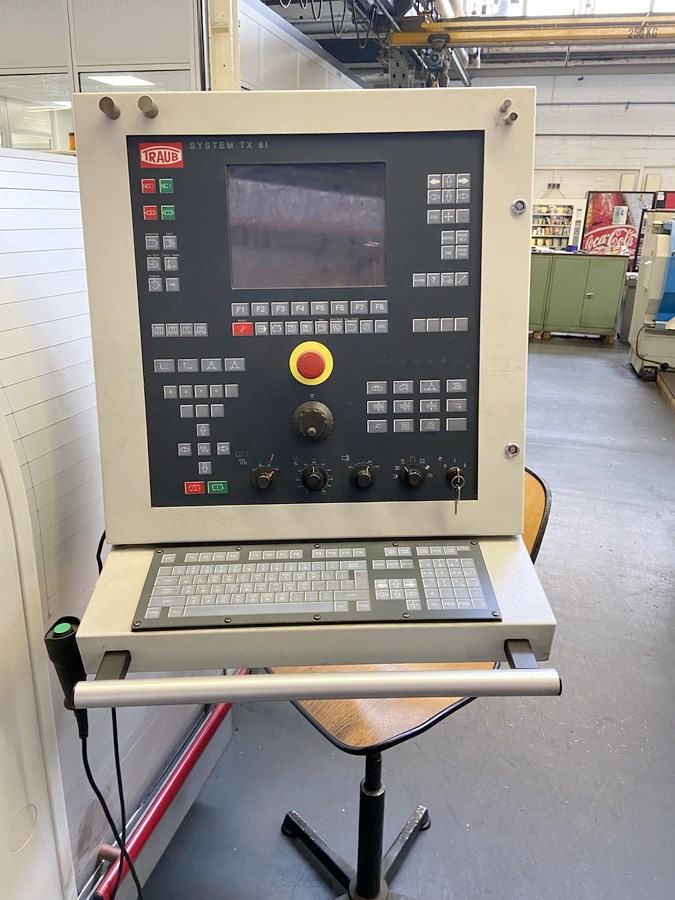

Steuerung TX 8i
Lagerort D-59302 Oelde
Ursprungsland Deutschland
Lieferzeit sofort
Frachtbasis ab Standort
Zusatzinformationen CNC - Kurzdrehautomat

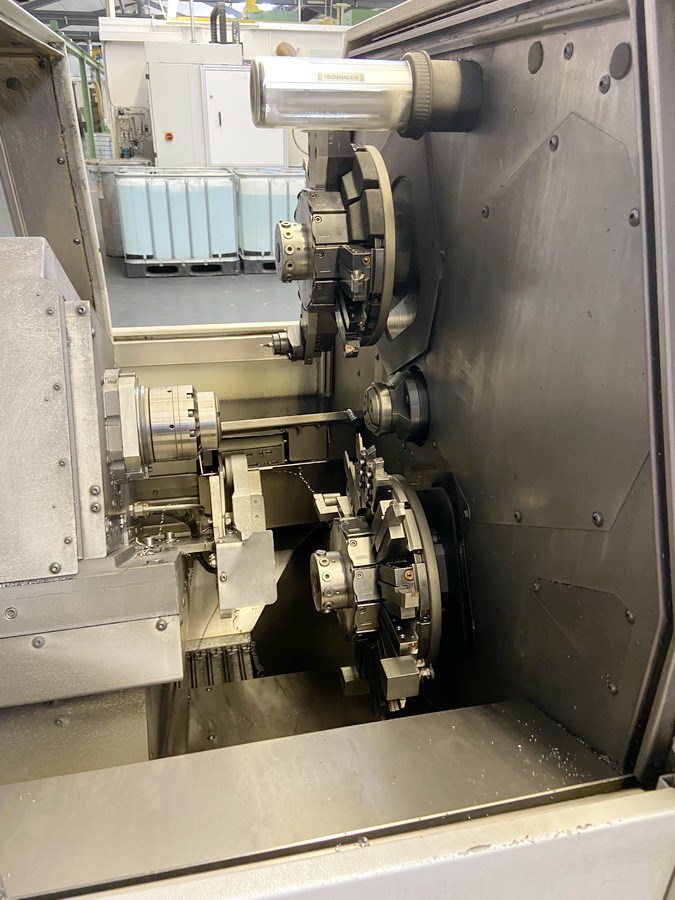

TRAUB - TNL 26 K

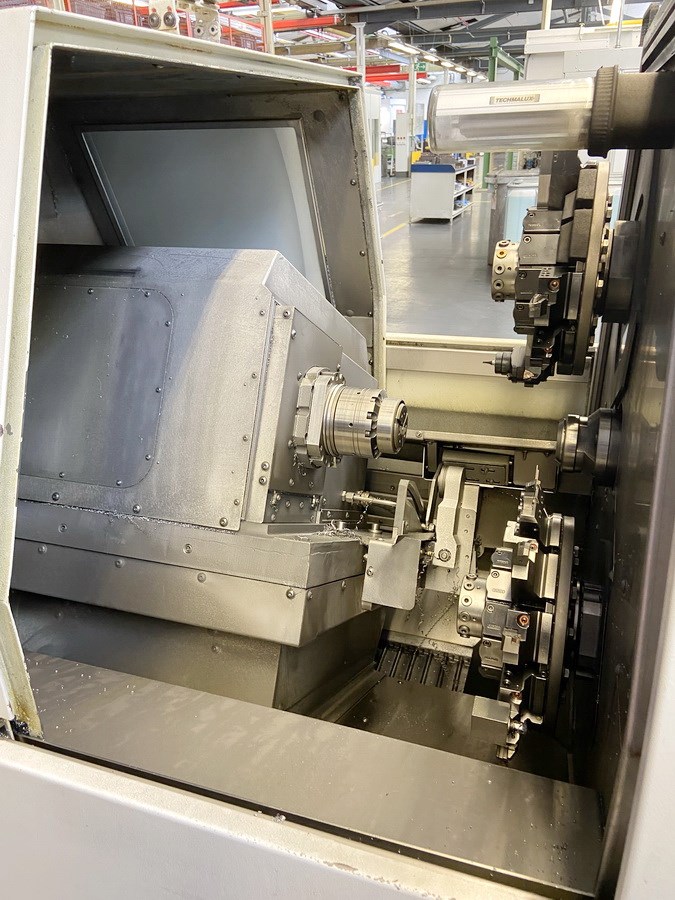

- Haupt- und Gegenspindel
- C-Achse
- Y-Achse
- Werkzeugantrieb

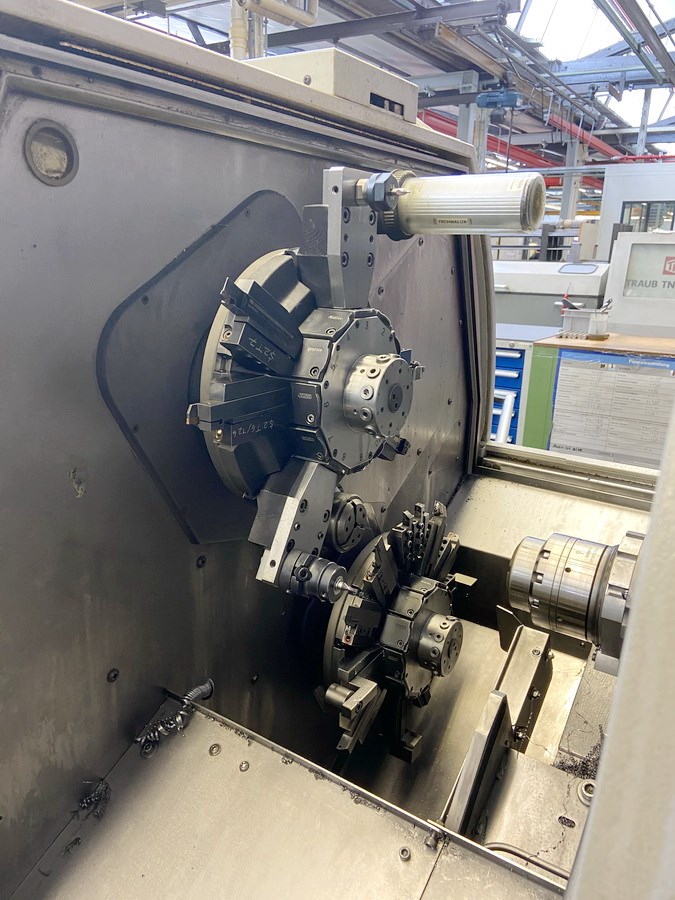

- 2 Werkzeugrevolver

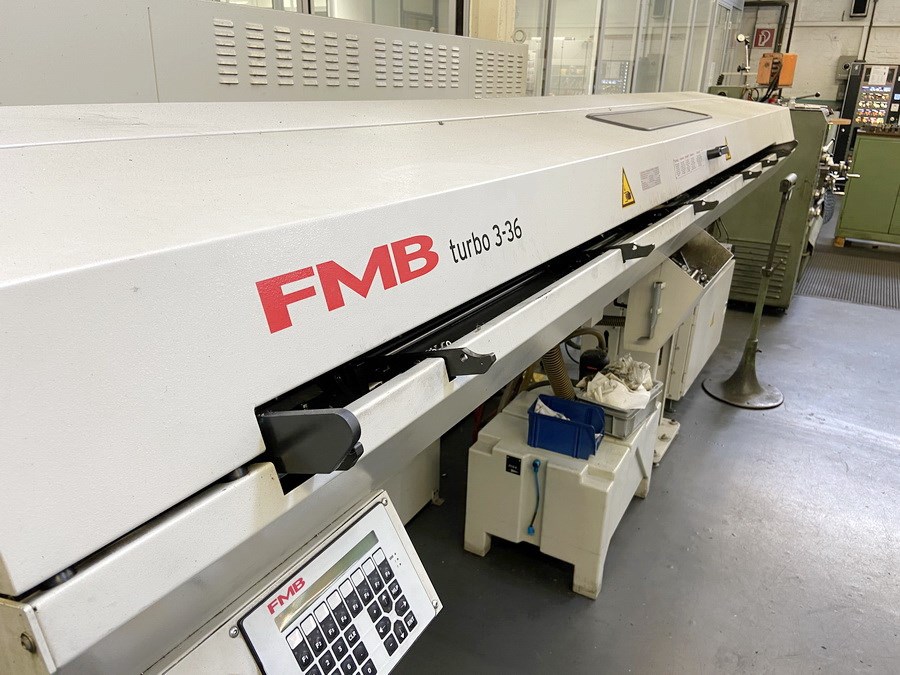

- inkl. Stangenlademagazin "FMB - Turbo 3-36"

Technische Details
max. Bearbeitungsdurchmesser 32 mm
max. Bearbeitungslänge ca. +/- 100 mm
Steuerung TX 8i
Hauptspindel:
Drehzahlbereich - Hauptspindel max. 8.000 min/-1
Antriebsleistung - Hauptspindel 10,7 / 6,7 kW
Max. Drehmoment 32 / 21 Nm
max. nutzbarer Stangendurchmesser 32 mm
C-Achse 0,001 °
Gegenspindel:
Drehzahlbereich - Gegenspindel max. 8.000 min/-1
Antriebsleistung - Gegenspindel 10,7 / 6,7 kW
Max. Drehmoment 32 / 21 Nm
max. nutzbarer Stangendurchmesser 32 mm
C-Achse 0,001 °
Verfahrweg Gegenspindel Z4: 250 mm

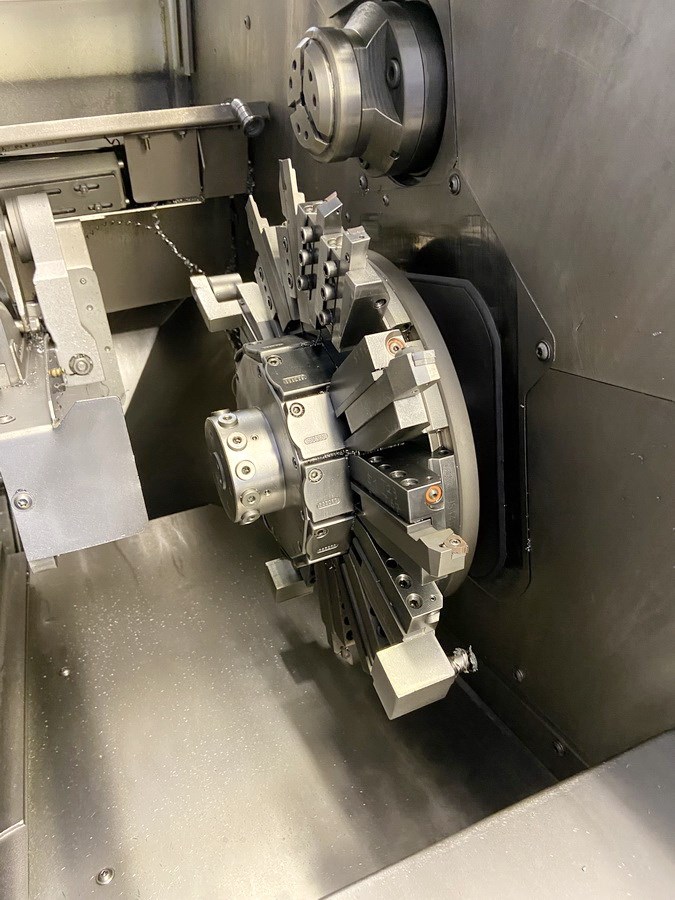

Werkzeugrevolver:
Anzahl der Werkzeugplätze 12 pos.
Schaftdurchmesser 16 x 16 mm
Anzahl der angetriebenen Werkzeugstationen 12 pos.
Drehzahlbereich - angetr. Werkzeugstationen max. 6.000 min -1
Antriebsleistung angetr. WZ-Stationen 5,5 / 2,0 kW
Max. Drehmoment 21 / 6,4 Nm
Wechselzeit Span - Span 0,5 sec
Werkzeugrevolver 2:
Anzahl der Werkzeugplätze 12 pos.
Schaftdurchmesser 16 x 16 mm
Anzahl der angetriebenen Werkzeugstationen 12 pos.
Drehzahlbereich - angetr. Werkzeugstationen max. 6.000 min -1
Antriebsleistung angetr. WZ-Stationen 5,5 / 2,0 kW
Max. Drehmoment 21 / 6,4 Nm
Wechselzeit Span - Span 0,5 sec
Verfahrwege:
x-Achse 1/2: 50 mm
y-Achse 1/2: +/-20 mm
z-Achse 1/2/4: 100/100/250 mm
C - Achse 1/2: 360 °
Vorschübe:
Eilgang ( X / Y / Z ) 15 / 15 / 15 (1/4: 30) m/min
Eilgang C: 0 - 100 1/min
Vorschubgeschwindigkeit X: max. 7.500 mm/min
Vorschubgeschwindigkeit Y: max. 7.500 mm/min
Vorschubgeschwindigkeit Z: max. 10.000 mm/min
Gesamtleistungsbedarf 24 kVA
Maschinengewicht ca. 4,0 t
Raumbedarf ca. 9,0 x 2,5 x 2,5 m

Zubehör

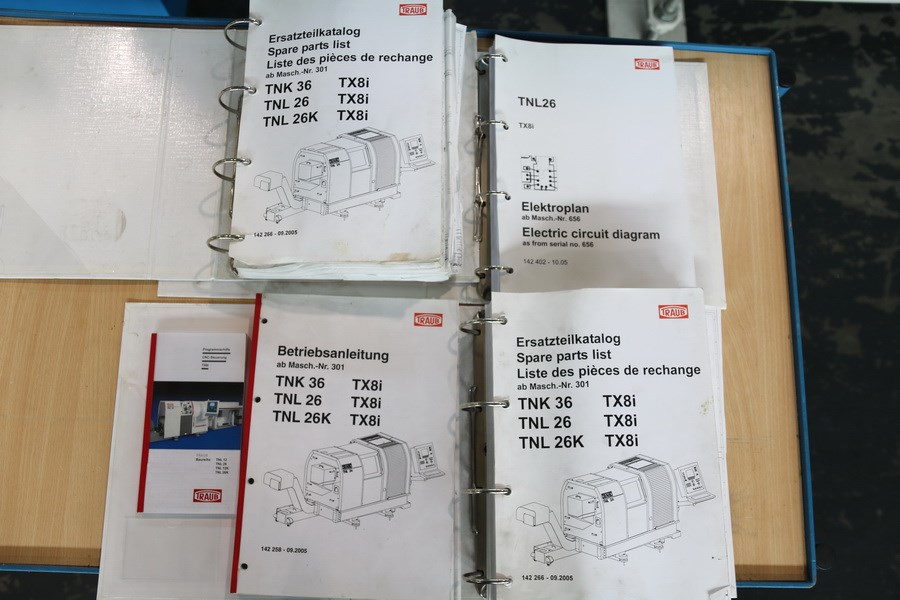

Dokumentation

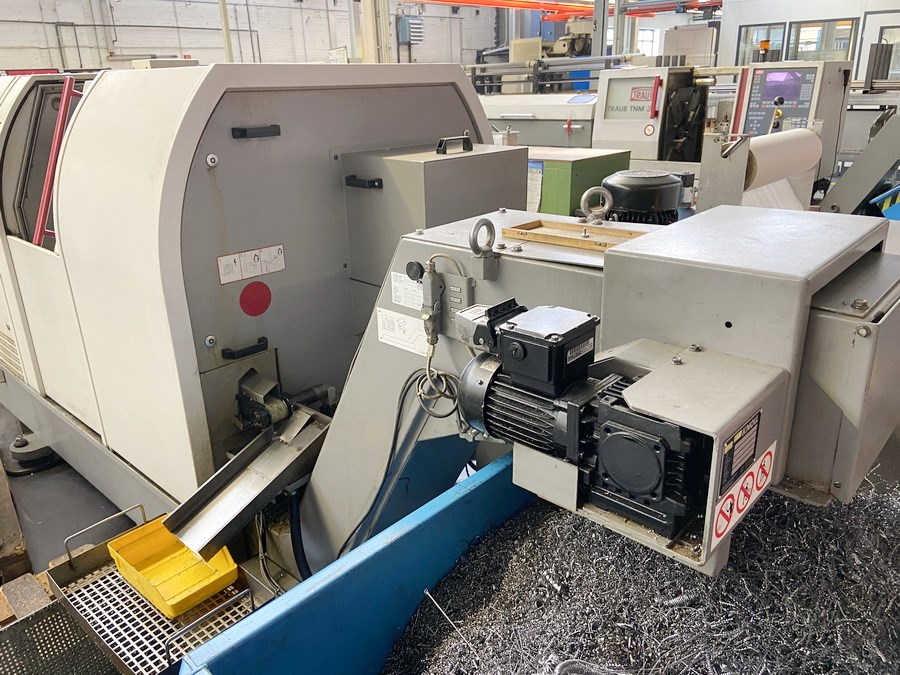

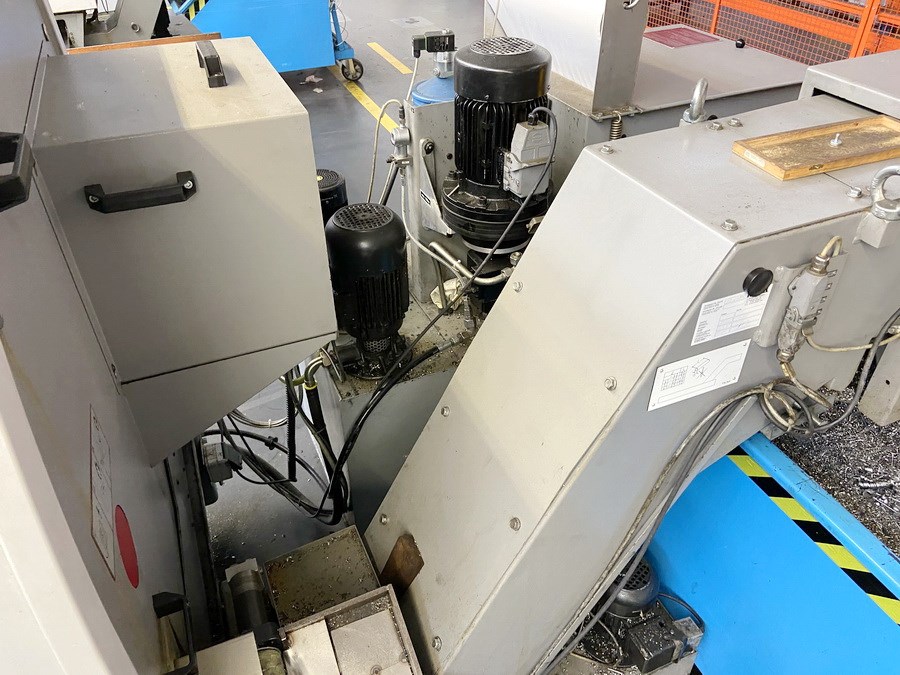

Späneförderer

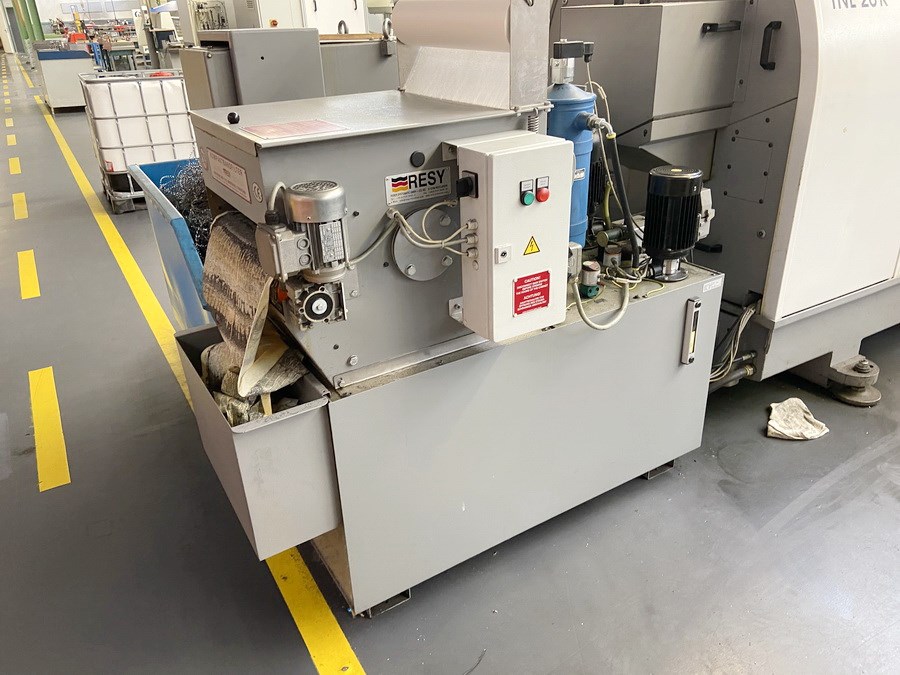

Kühlmitteleinrichtung
Werkzeugantrieb
C-Achse
Y-Achse

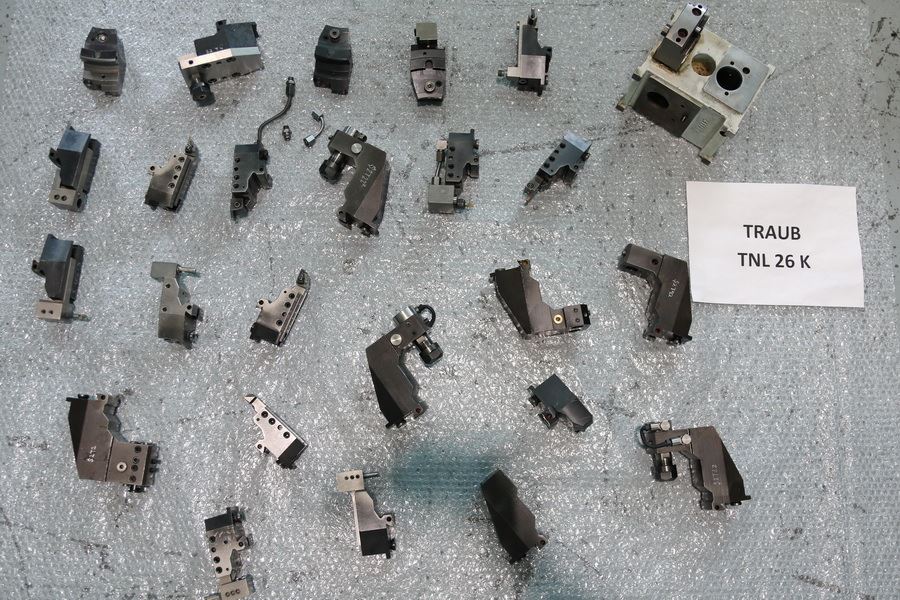

div. Werkzeughalter
Teilefänger
Gegenspindel
Interface für Stangenlader

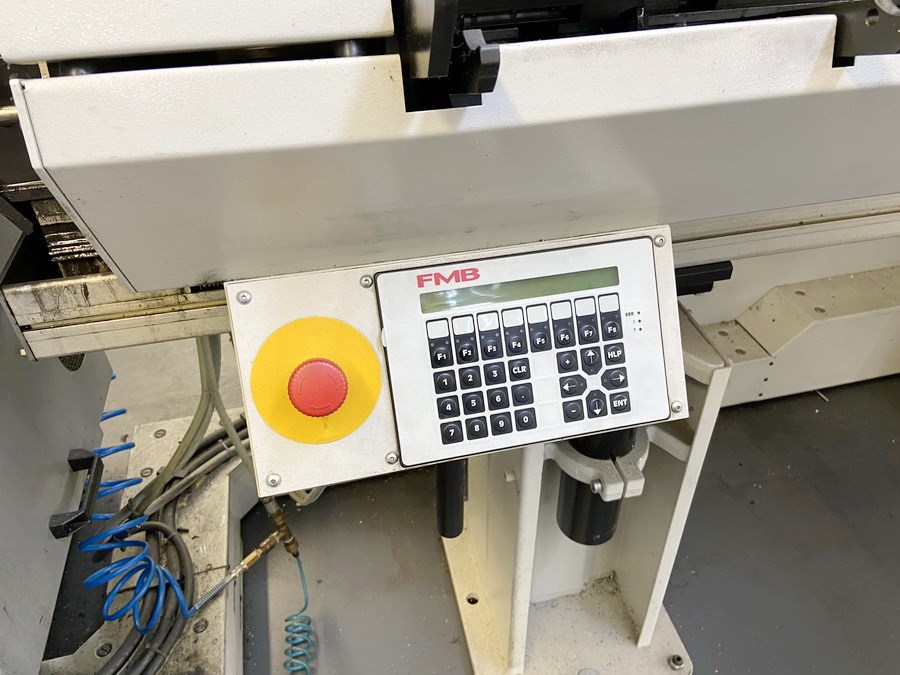

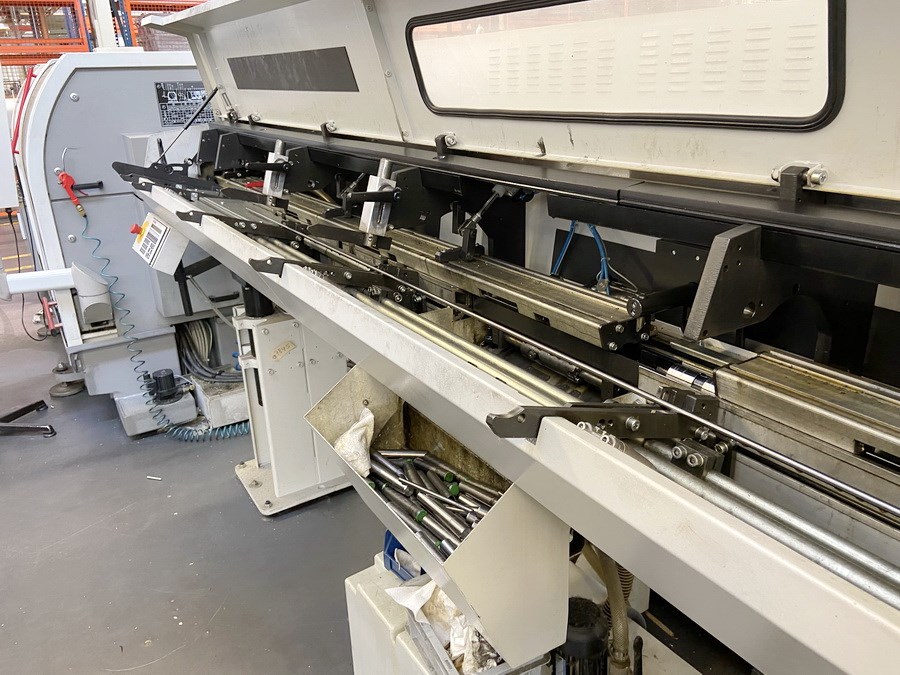

Stangenlademagazin FMB Turbo 3-36
Spannzangenfutter Hainbuch

Irrtum in den technischen Daten vorbehalten.
