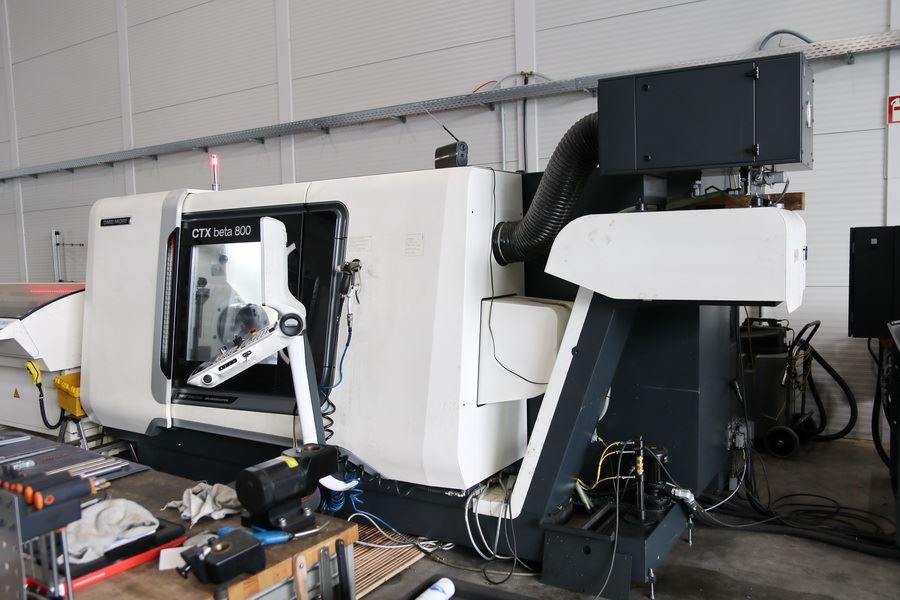

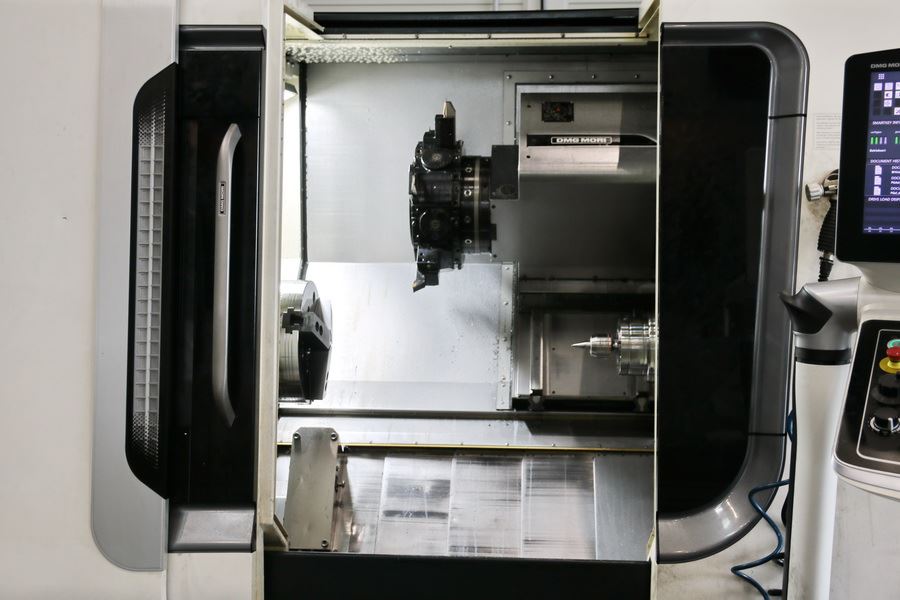

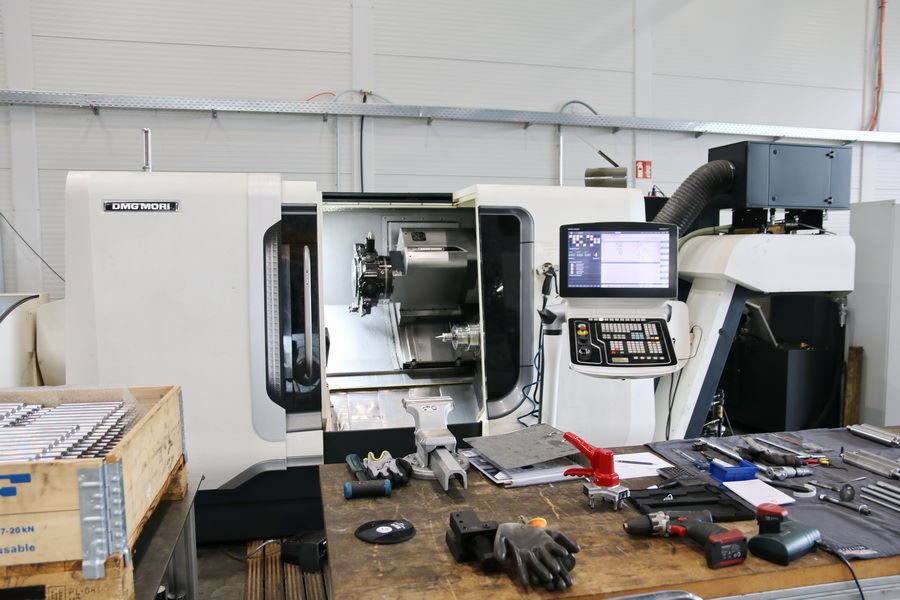

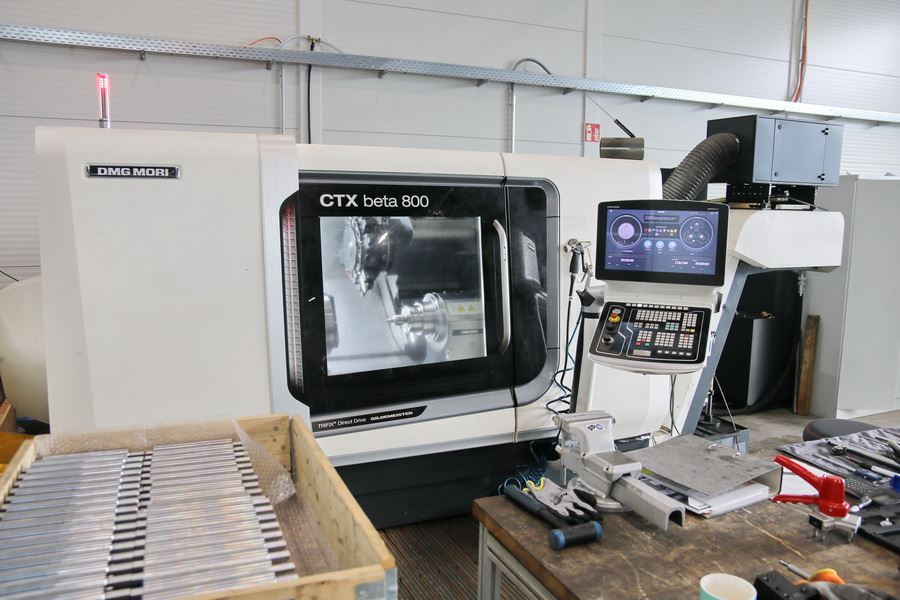

DMG MORI - CTX beta 800

Angebotsdetails
Lagernummer 1039-8736
Maschinenart CNC Dreh- und Fräszentrum
Hersteller DMG MORI
Type CTX beta 800
Baujahr 2016

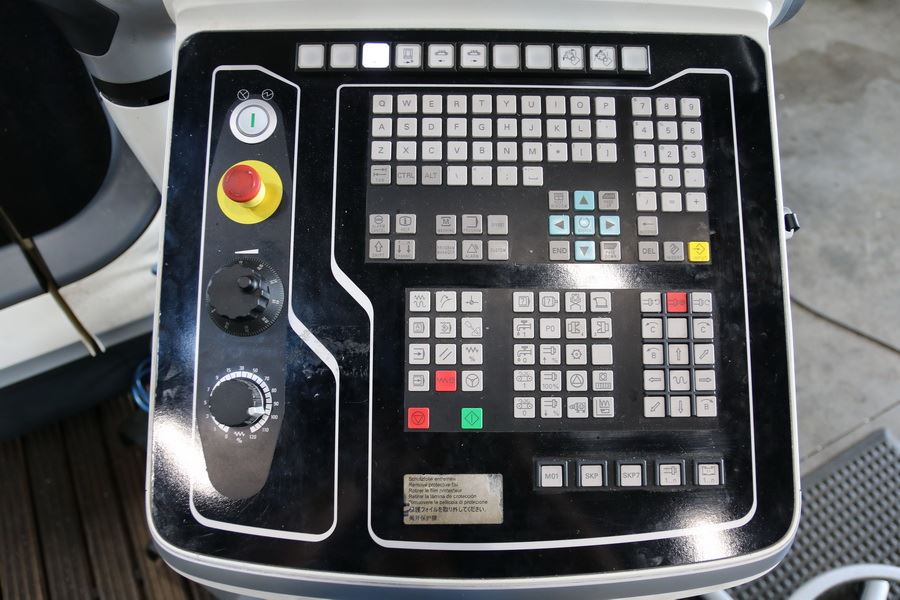

Steuerung Siemens 840D sl CELOS
Lagerort Saarland
Ursprungsland Deutschland
Lieferzeit nach Absprache
Frachtbasis ab Standort
Zusatzinformationen CNC - Dreh- und Fräszentrum

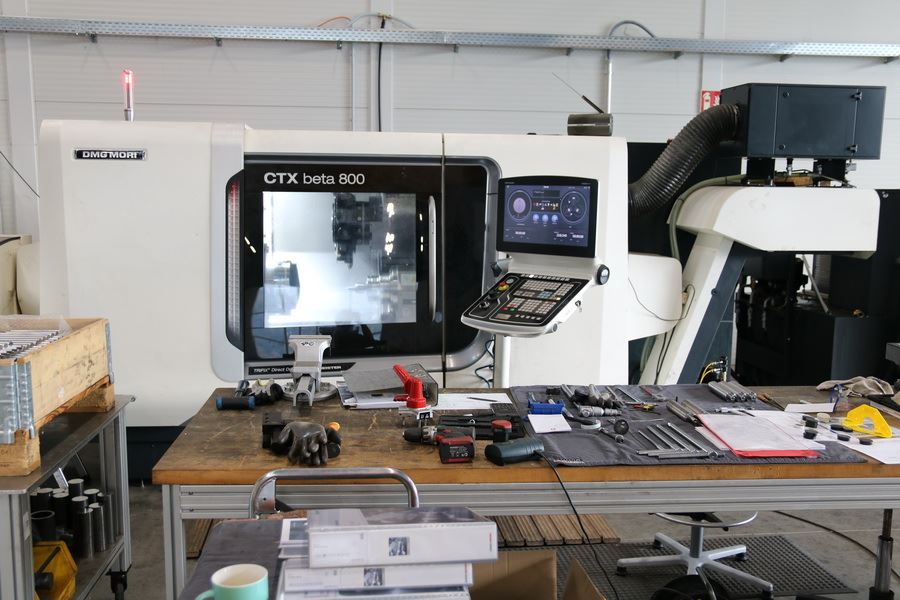

DMG MORI - CTX beta 800 linear V6

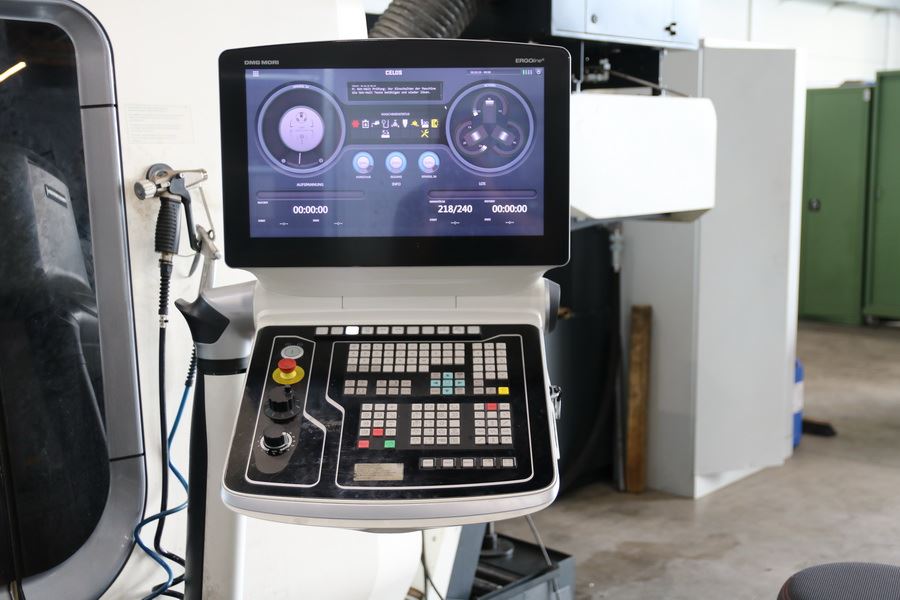

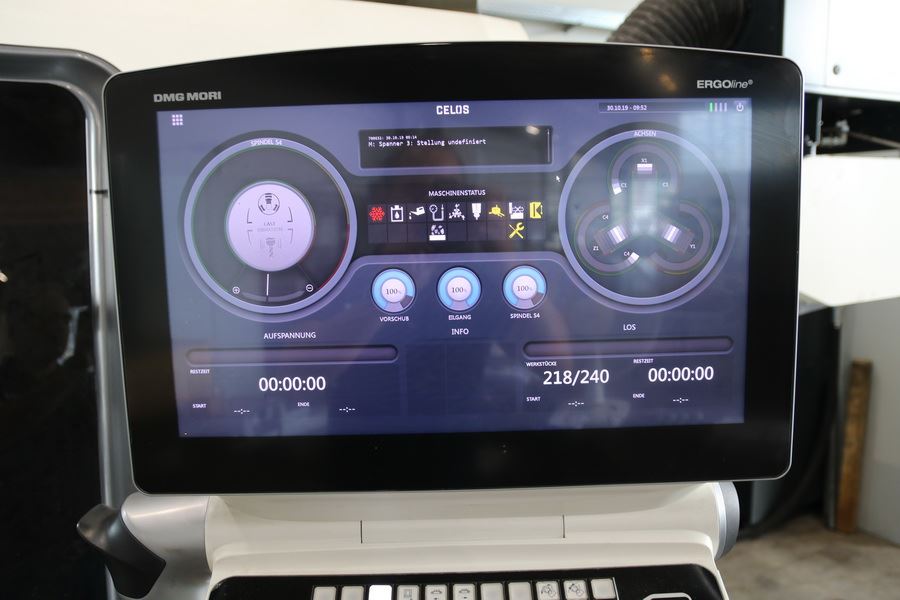

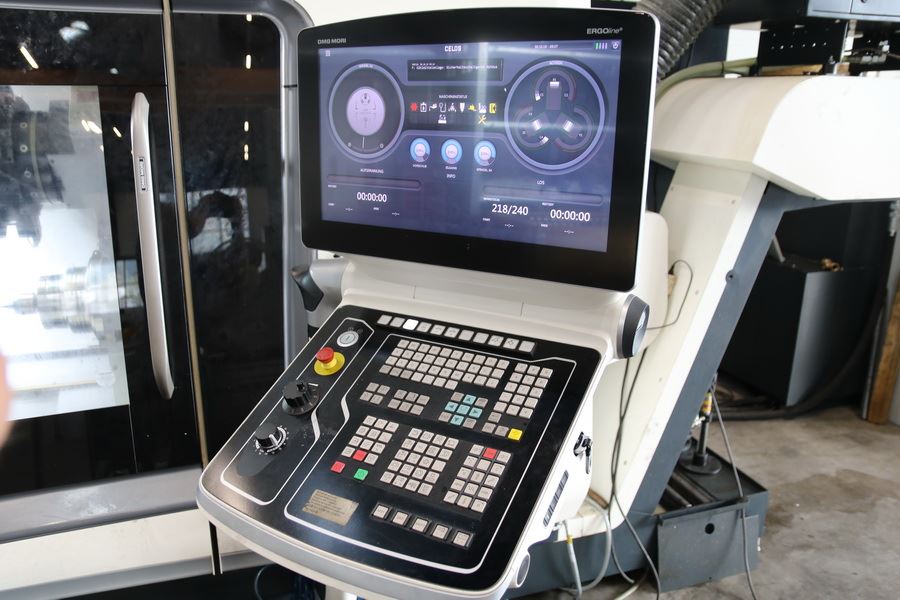

- CELOS-Steuerung

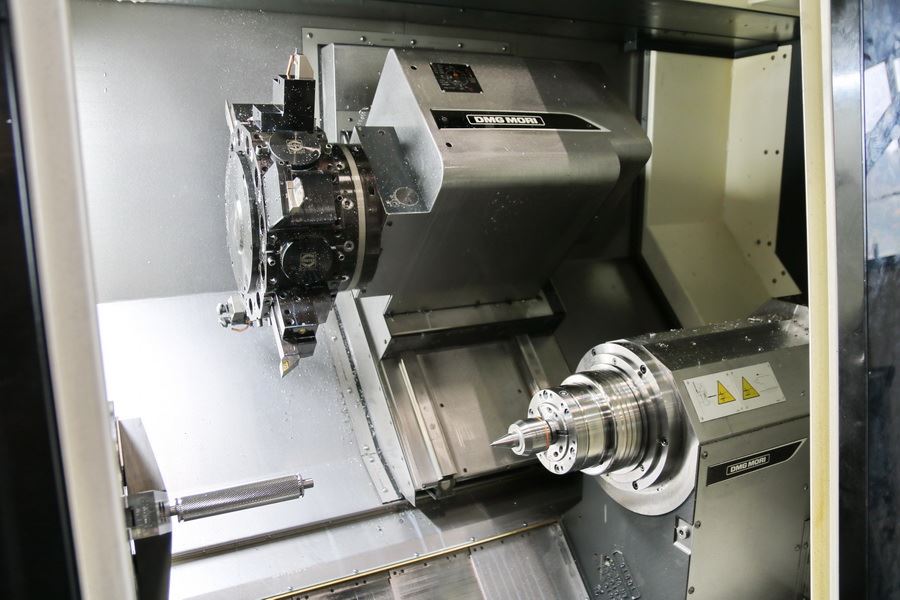

- Hauptspindel ISM 102

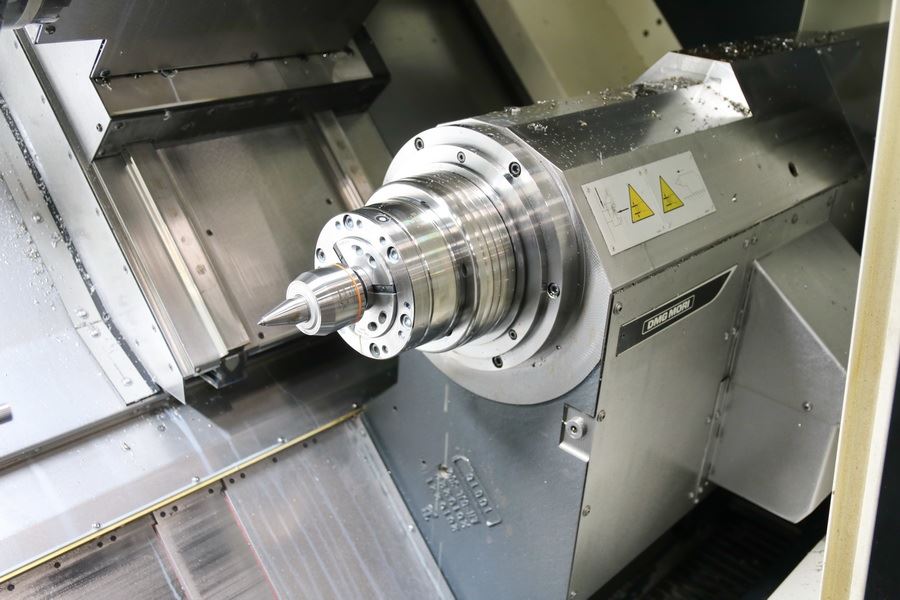

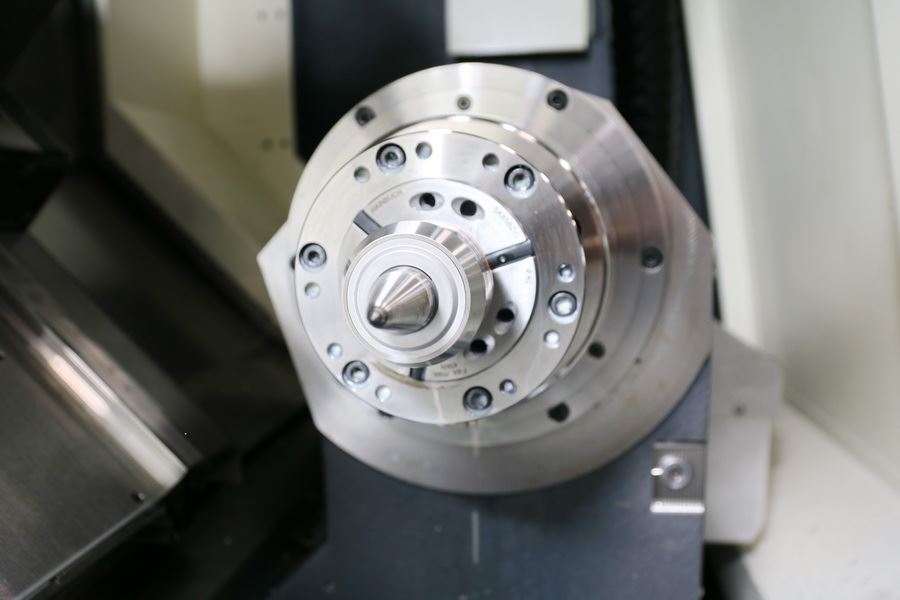

- Gegenspindel ISM 76
- Y-Achse
- Werkzeugantrieb
- Lünette 20-165mm

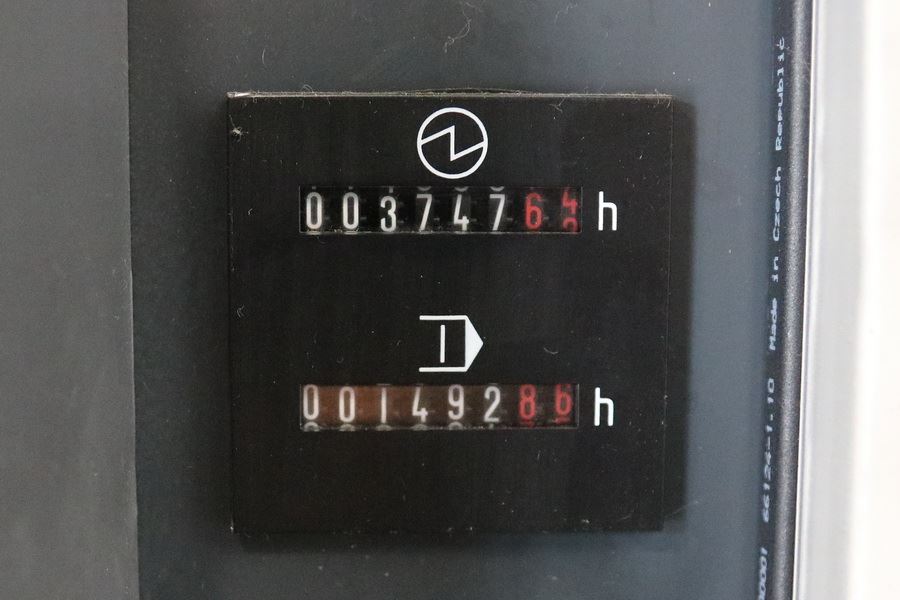

- Betriebsstunden: Strom-Ein: ca. 3.900h / Spindel: ca. 1.500h


Technische Details
Drehdurchmesser max. 450 mm
Drehlänge 700 mm
Steuerung Siemens 840D sl CELOS
Umlaufdurchmesser über Bett 700 mm
Abstand zwischen den Spindeln 1.020 mm
Hauptspindel:
Drehzahlbereich - Hauptspindel 20 - 4.000 min/-1
Antriebsleistung - Hauptspindel 35 / 45 kW
Max. Drehmoment 770 Nm
max. nutzbarer Stangendurchmesser 95 (102) mm
C-Achse 0,001 °
Spindelnase 220 h5
max. Futterdurchmesser 250 - 315 mm
Gegenspindel:
Drehzahlbereich - Gegenspindel 50 - 5.000 min/-1
Antriebsleistung - Gegenspindel 25/32 kW
Max. Drehmoment 360 Nm
max. nutzbarer Stangendurchmesser 65 (54) mm
C-Achse 0,001 °
Spindelnase 170 h5
max. Futterdurchmesser 210 - 250 mm
Verfahrwege:
x-Achse 300 mm
y-Achse 120 (+/- 60) mm
z-Achse 800 / 800 mm
Vorschübe:
Eilgang ( X / Y / Z ) 30 / 22,5 / 30 m/min
Vorschubkraft 4,5 / 4,5 / 7,5 kN

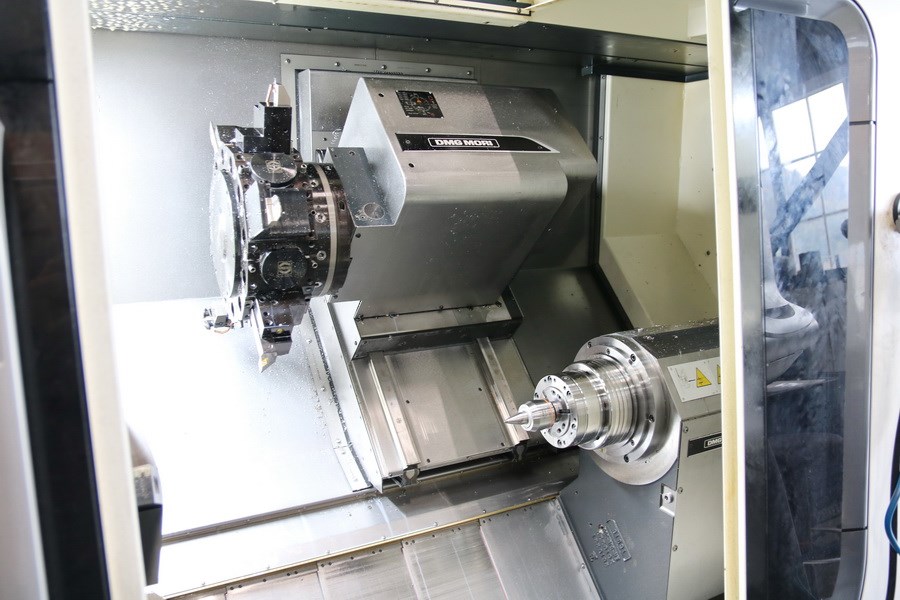

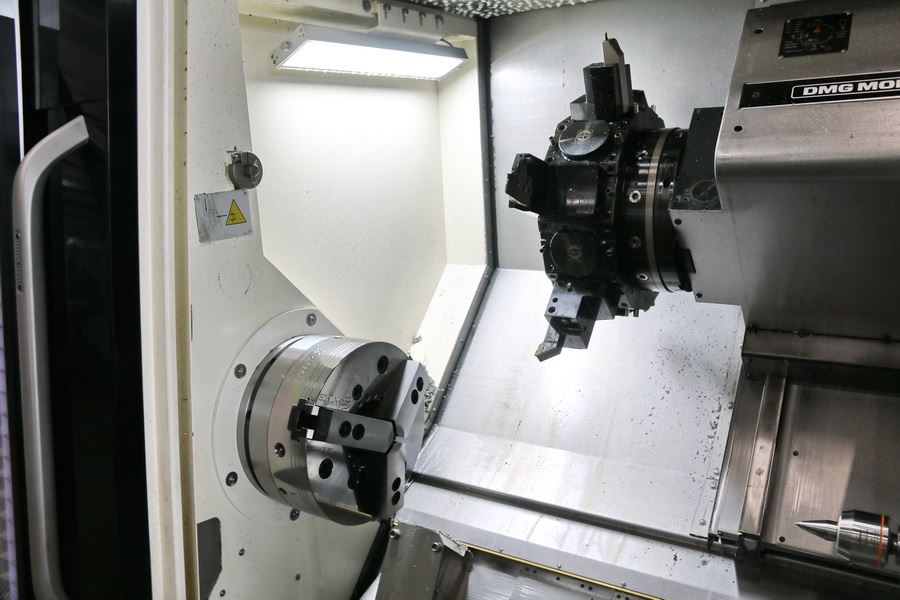

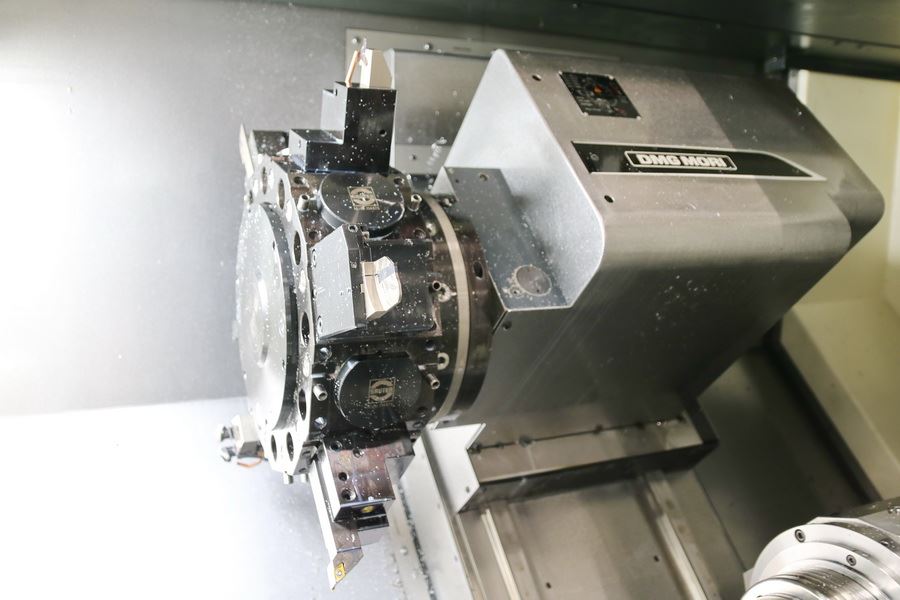

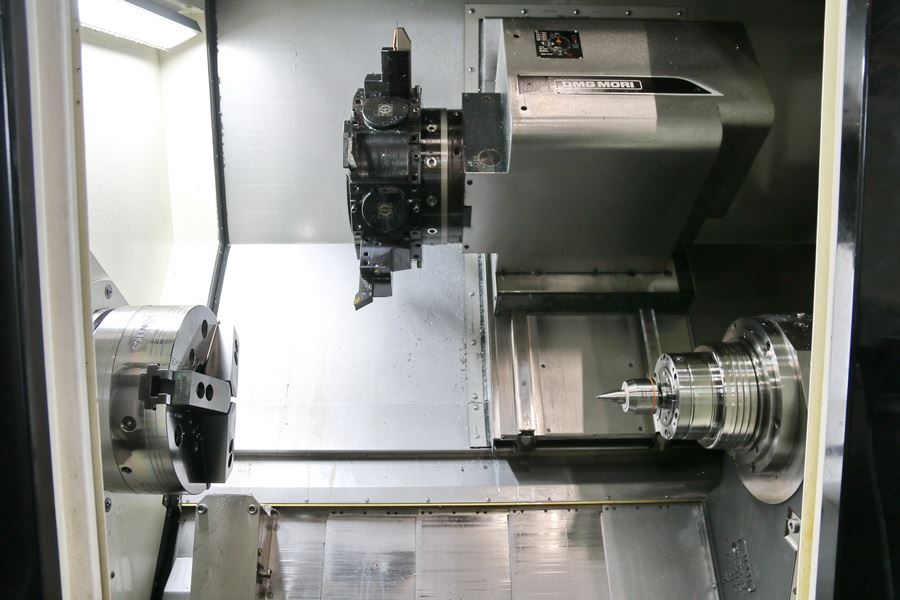

Werkzeugrevolver:
Anzahl der Werkzeugplätze 12 pos.
Werkzeugaufnahme VDI 40 DIN 69880
Schaftdurchmesser 25 x 25 mm
Anzahl der angetriebenen Werkzeugstationen 12 pos.
Drehzahlbereich - angetr. Werkzeugstationen max. 10.000 min/-1
Antriebsleistung - angetr. Werkzeugstationen 10,9 / 14,2 kW
Max. Drehmoment 26 / 34 Nm
Wechselzeit 0,4 / 0,7 sec
Gesamtleistungsbedarf 65 kVA
Maschinengewicht ca. 6,2 t
Raumbedarf ca. 5,0 x 3,5 x 2,1 m

Zubehör
Dokumentation

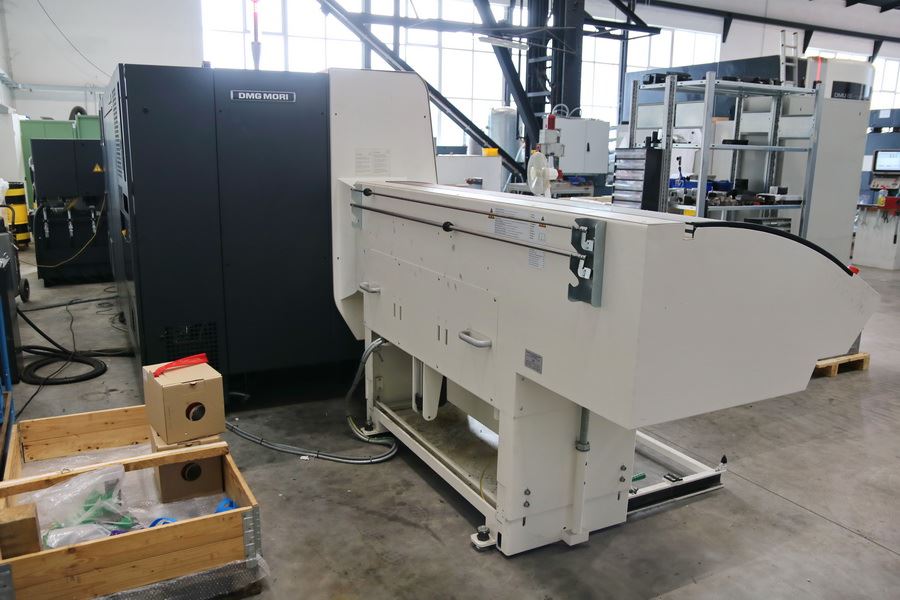

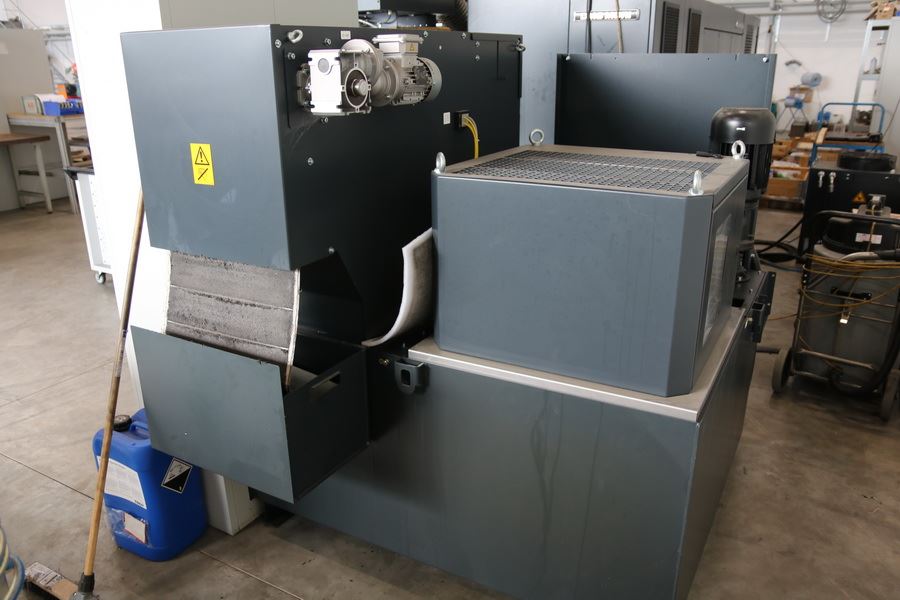

Späneförderer
Kühlmitteleinrichtung 8 / 20 / 80 bar
C-Achse
Y-Achse
Interface für Stangenlader

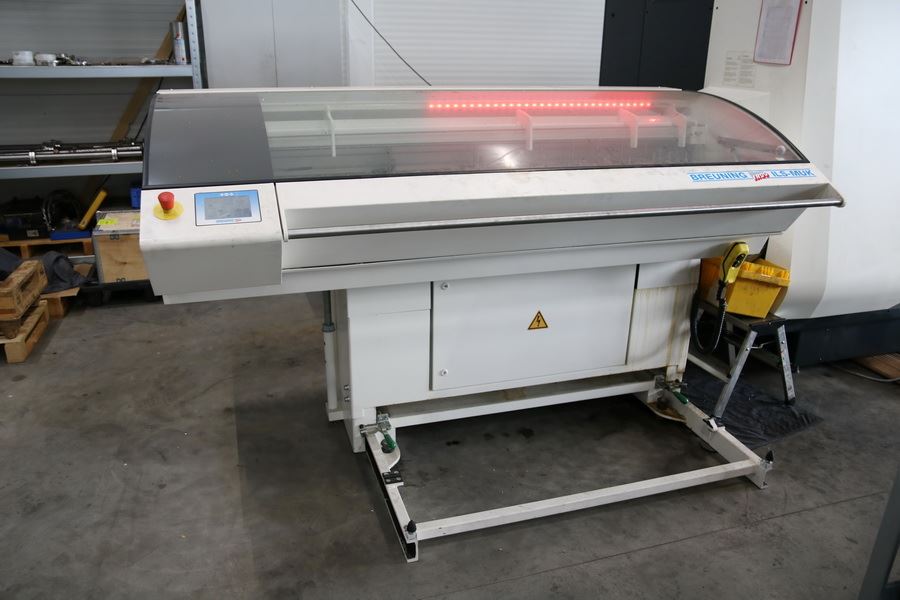

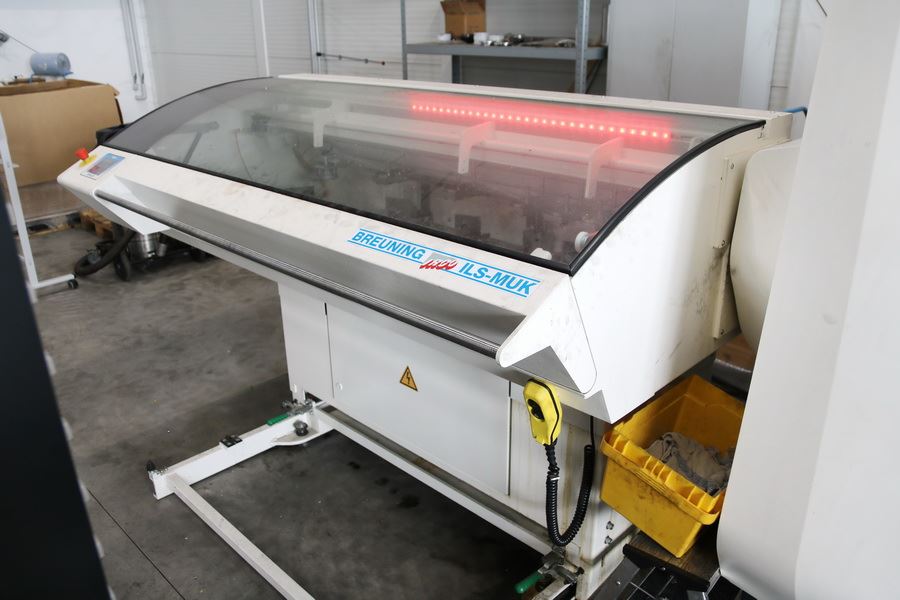

Stangenlademagazin IRCO ILS-MUK
Lünette SLU X3.1 / 20-165 mm
Teilhohlspanneinrichtung 95 mm
Glasmaßstab Y + Z
Ölnebelabscheider
Spülpistole
Reitstockfunktion Gegenspindel
Filteranlage

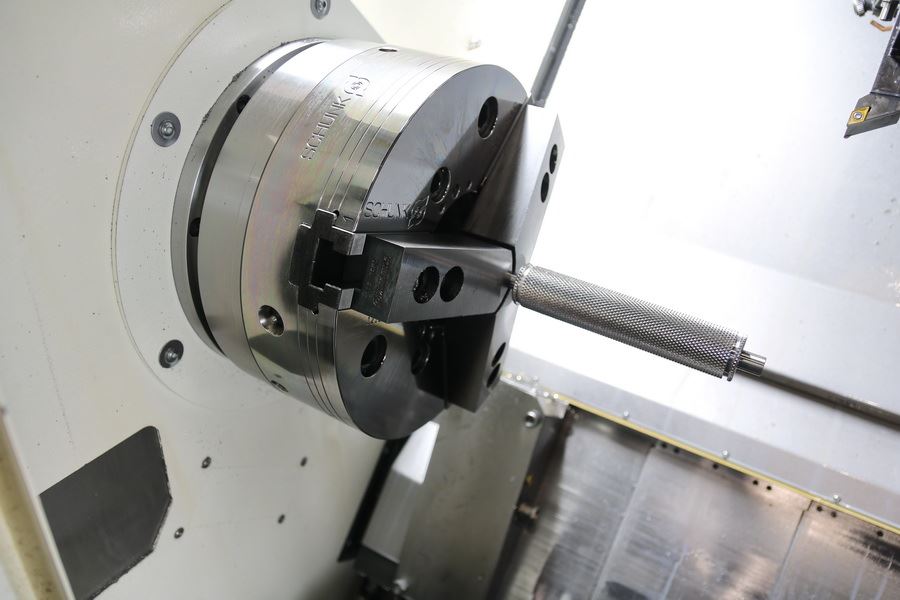

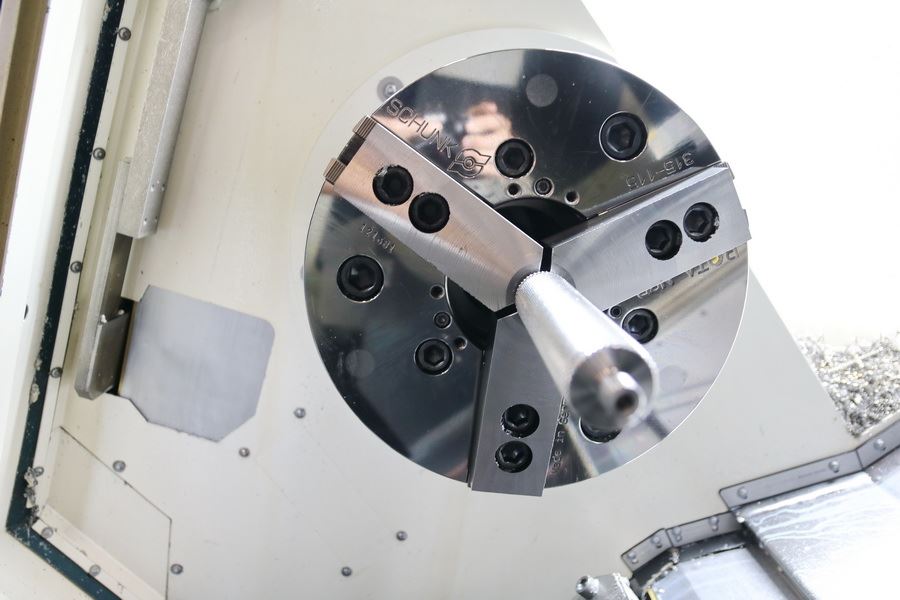

Dreibackenfutter 315-115 / 185-54
Spannzangenfutter Gr. 100 / Gr. 65

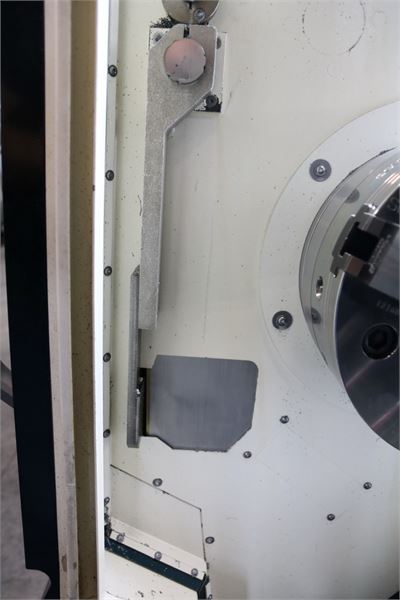

Teilefänger

Irrtum in den technischen Daten vorbehalten.
