GILDEMEISTER - CTX beta 800
CNC - Drehmaschinen CNC - Dreh- und Fräszentren
Bilder
Bilder
Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image
Beschreibung

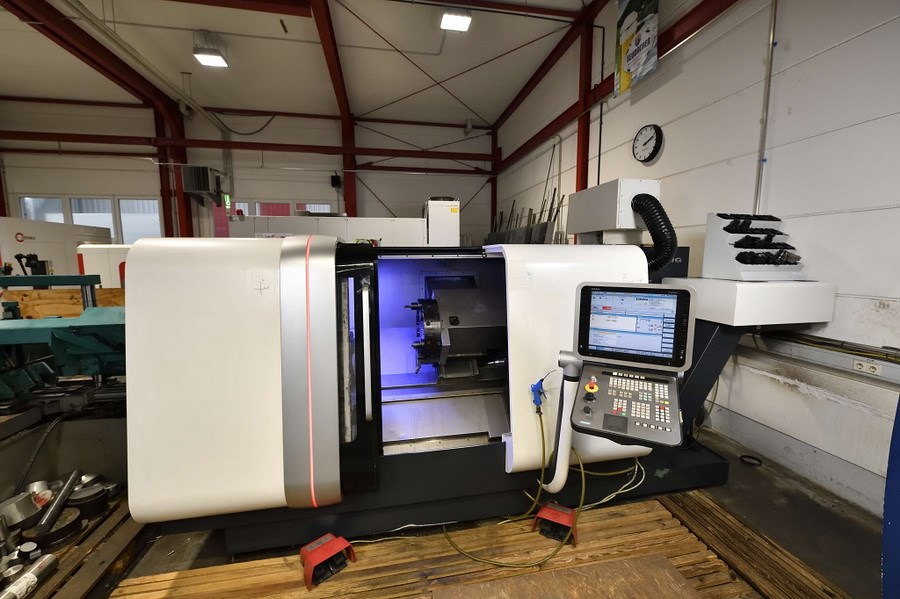

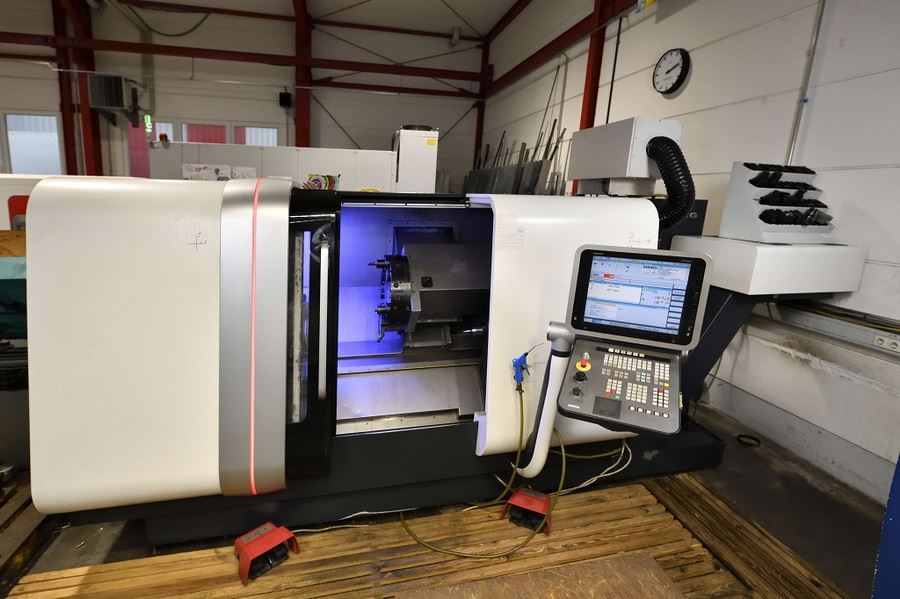

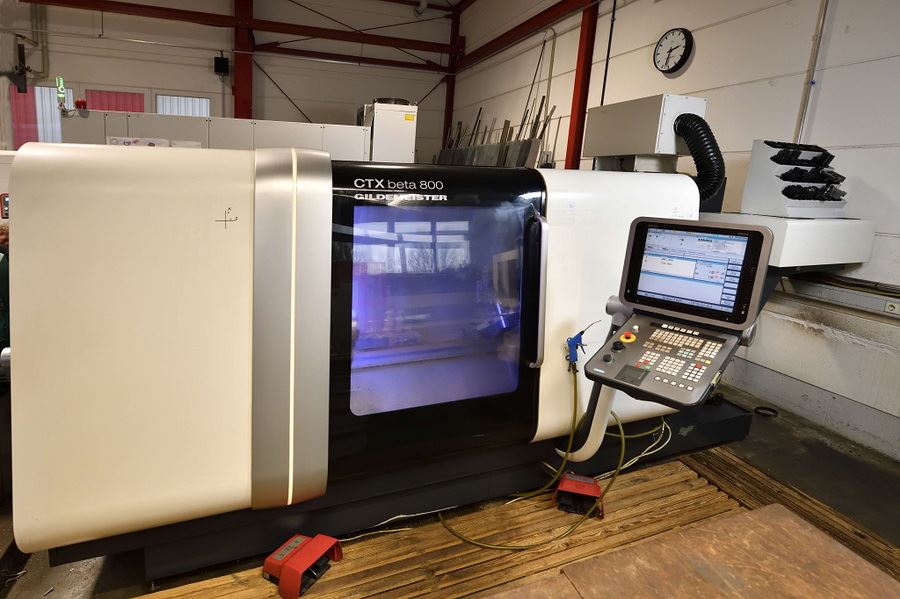

GILDEMEISTER - CTX beta 800

Angebotsdetails
Lagernummer 1039-8729
Maschinenart CNC Dreh- und Fräszentrum
Hersteller GILDEMEISTER
Type CTX beta 800
Baujahr 2011

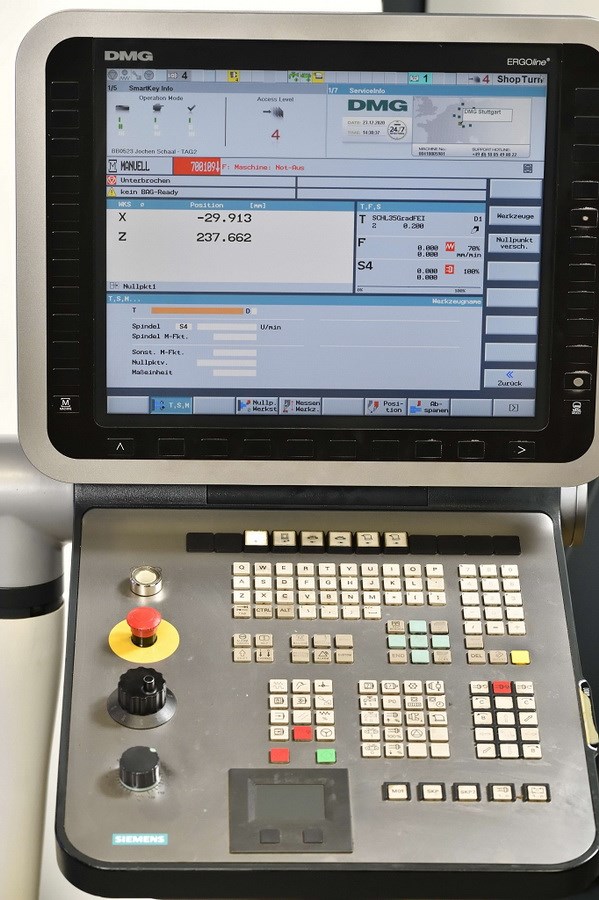

Steuerung 840 D sl Siemens
Lagerort Baden-Württemberg
Ursprungsland Deutschland
Lieferzeit nach Absprache
Frachtbasis ab Standort
Zusatzinformationen CNC - Dreh- und Fräszentrum
GILDEMEISTER - CTX beta 800 V3

- C-Achse
- Werkzeugantrieb
- nur ca. 5.000h Spindelstd.
- ShopTurn
- viel Zubehör:

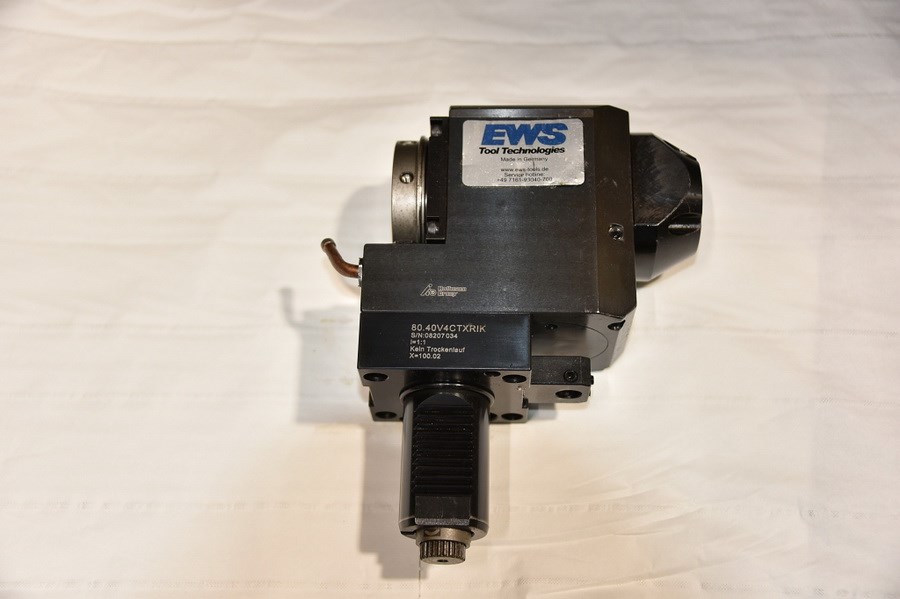

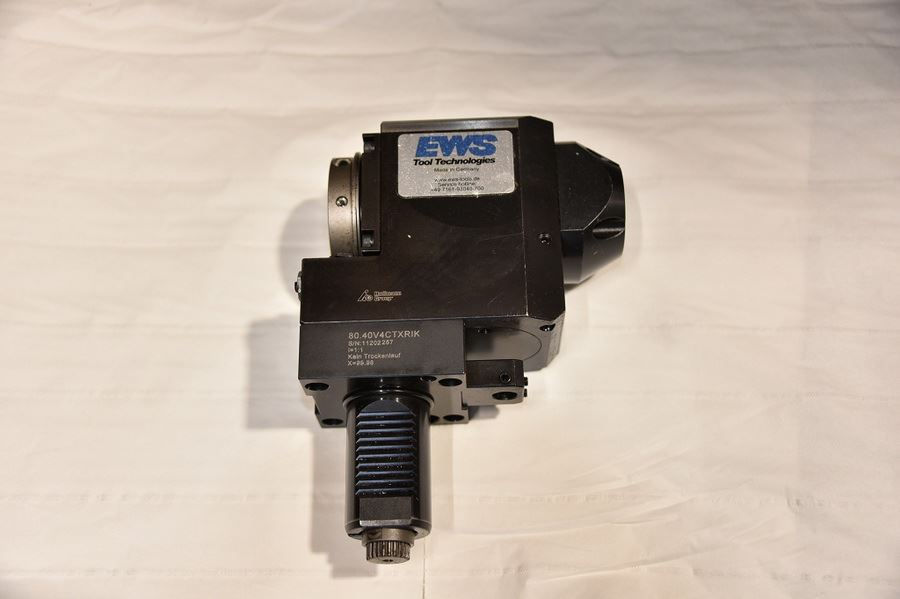

2 Radial angetriebenes Werkzeug EWS 80.40V4CTXRIK
EWS Vario V4 Schnittstelle

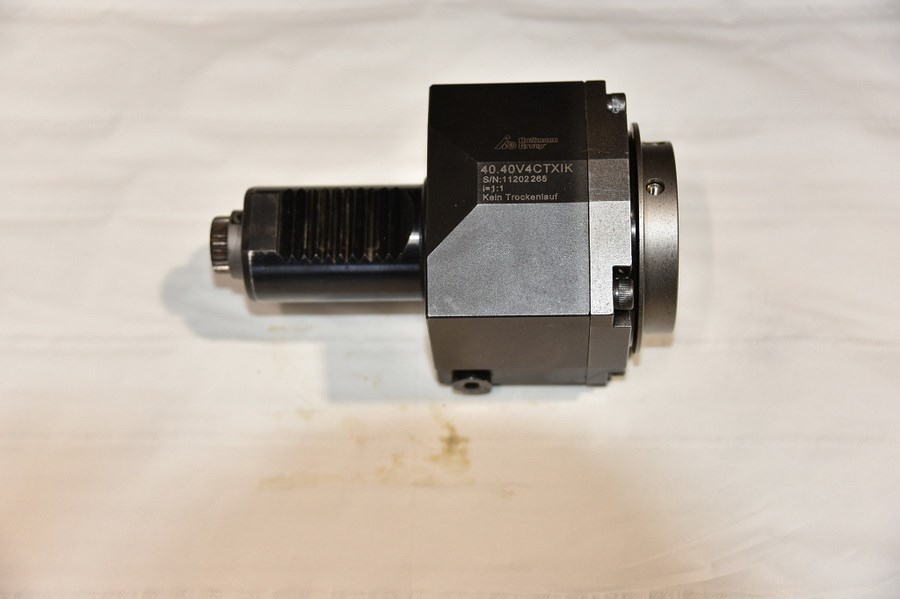

2 Axial angetriebenes Werkzeug Garant(EWS) 40.40 V4CTXIK
EWS Vario 4 Schnittstelle

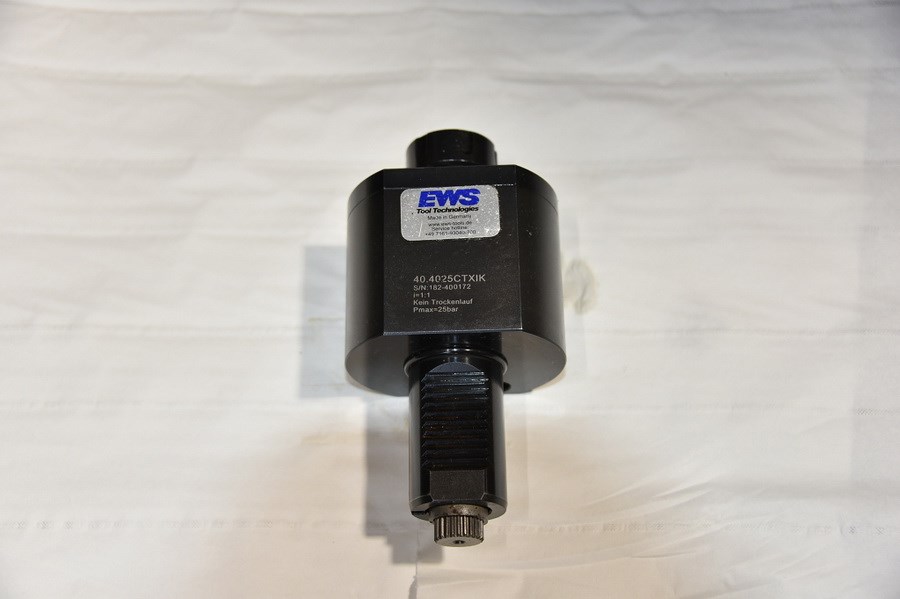

1 Axial angetriebenes WZ EWS 40.4025CTXIK
Schnittstelle Spannzange ER 25

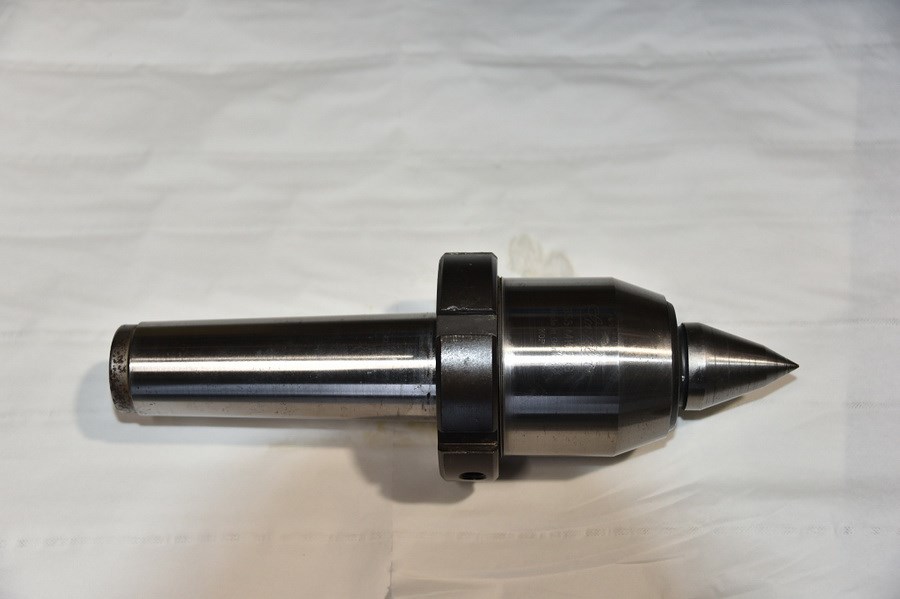

1 mitlaufende Zentrierspitze Conzella 855 MK 5 G für Grobbearbeitung

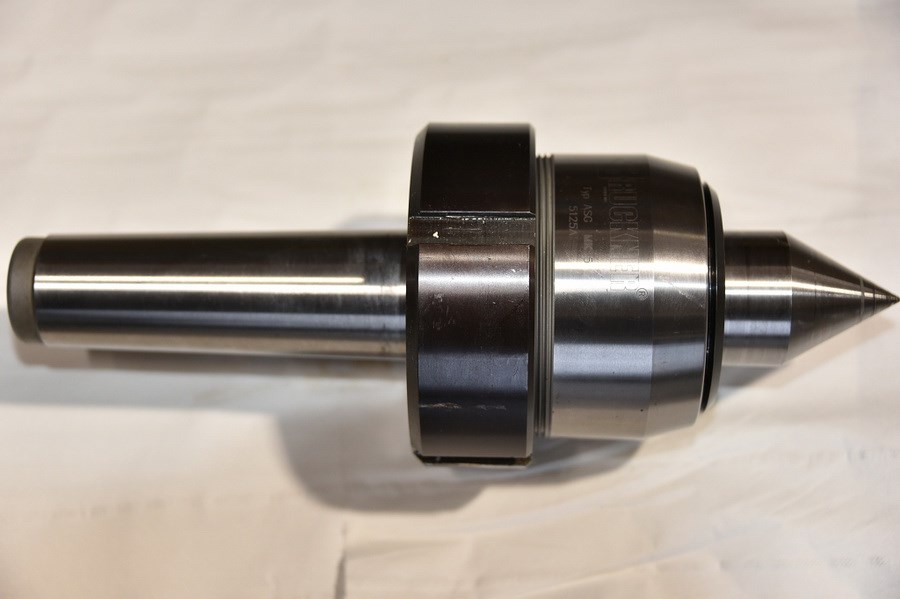

1 mitlaufende Zentrierspitze Bruckner ASG MK5 5125 A zur Präzisionsbearb.

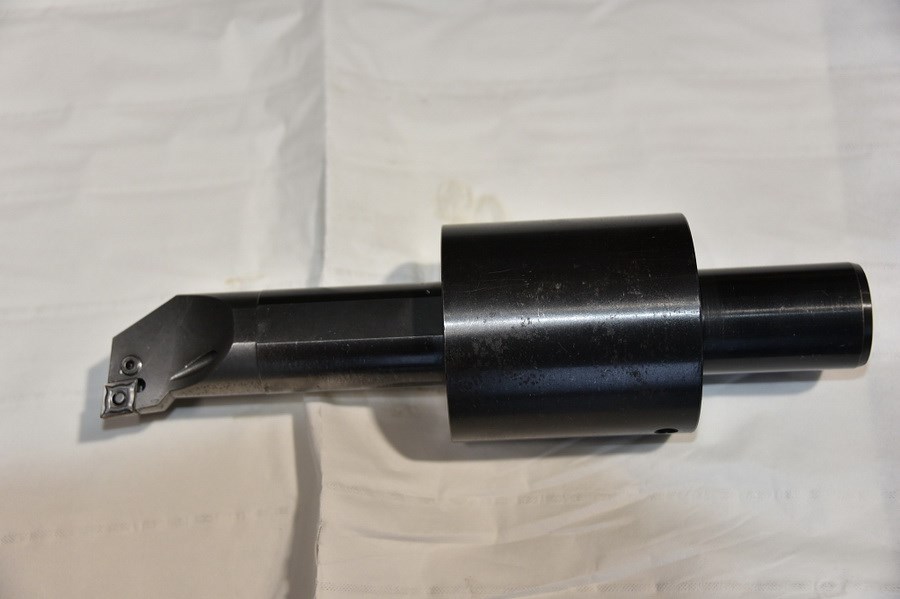

1 Bohrstangenhalter Holex 319400 D 40 ink. Bohrst. Garant A40TPCLNR-12

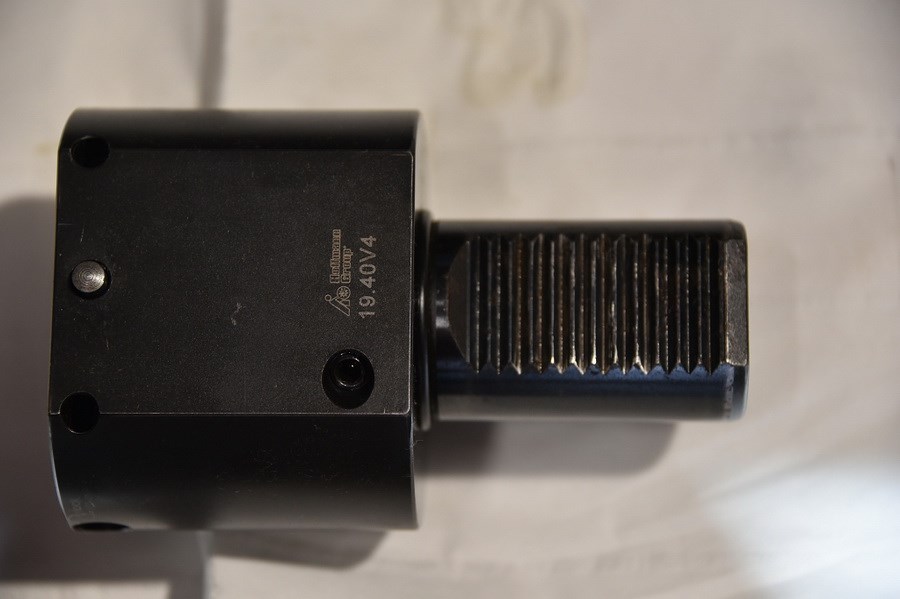

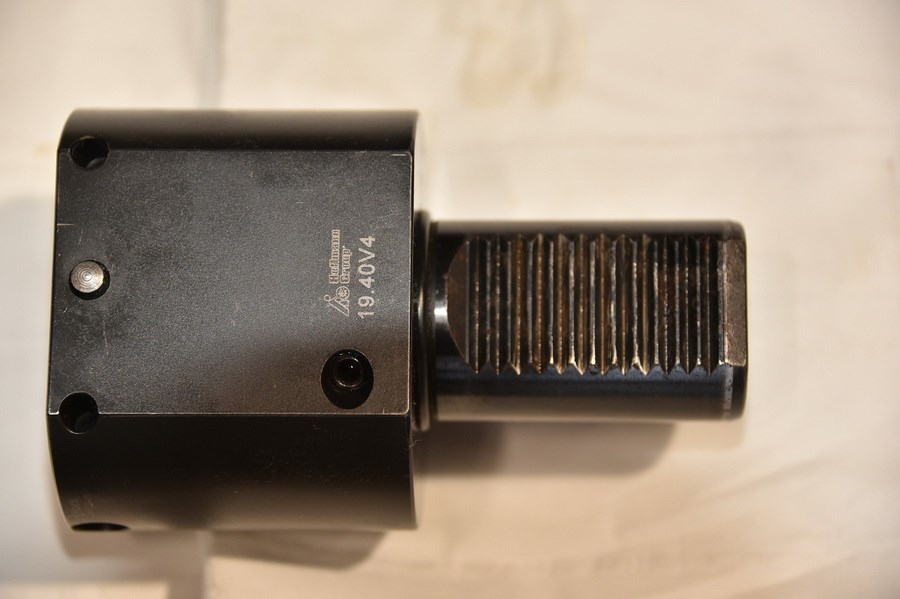

1 Garant 19.40V4 EWS Vario V4 Aufnahme Axial Statisch

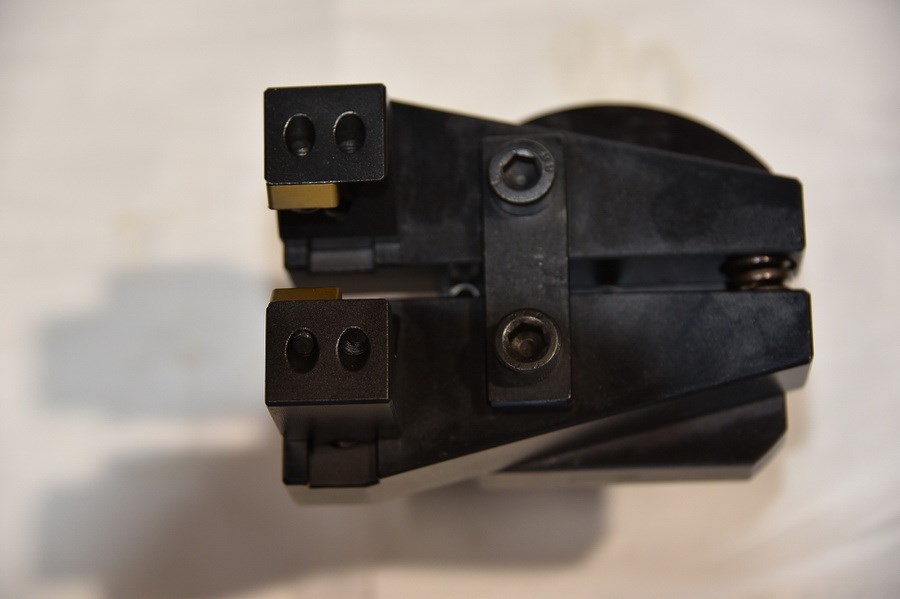

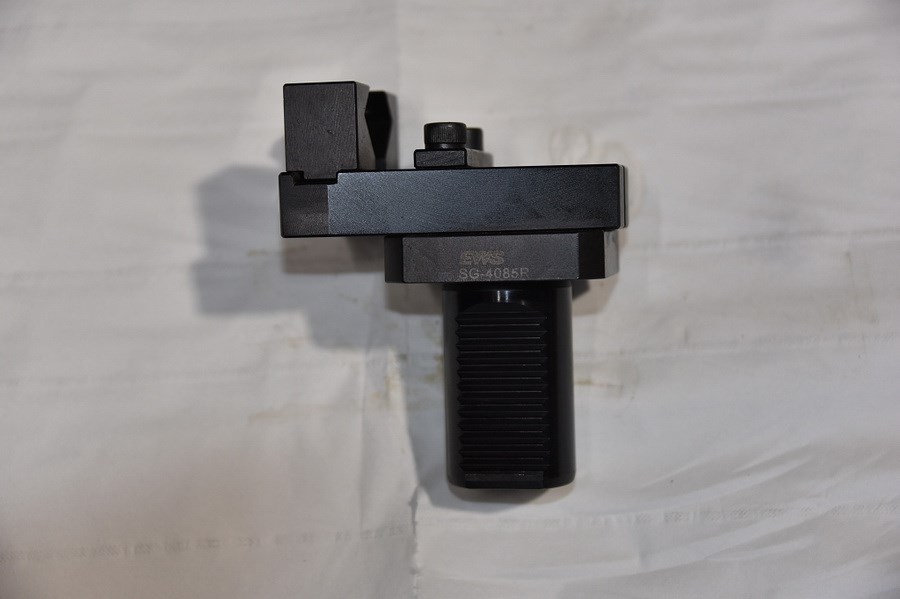

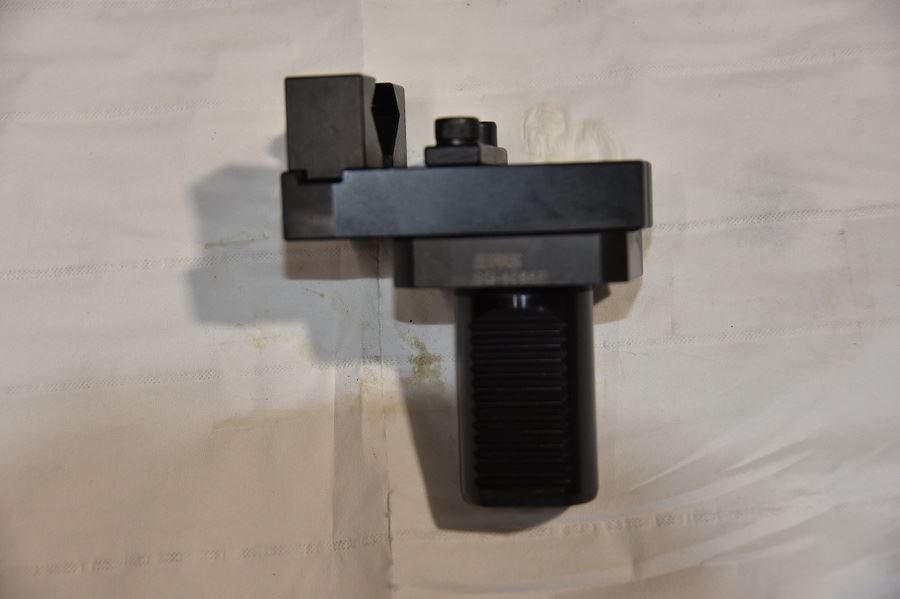

1 EWS SG-4085R Materialzugwerkzeug

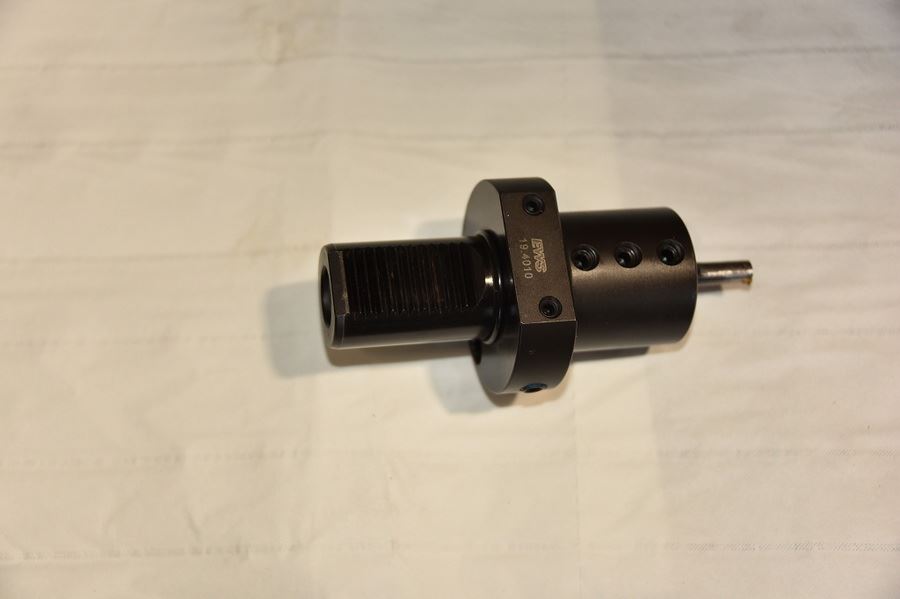

1 Bohrstangenhalter EWS 19.40.10 D 10 mm ohne Bohrstange

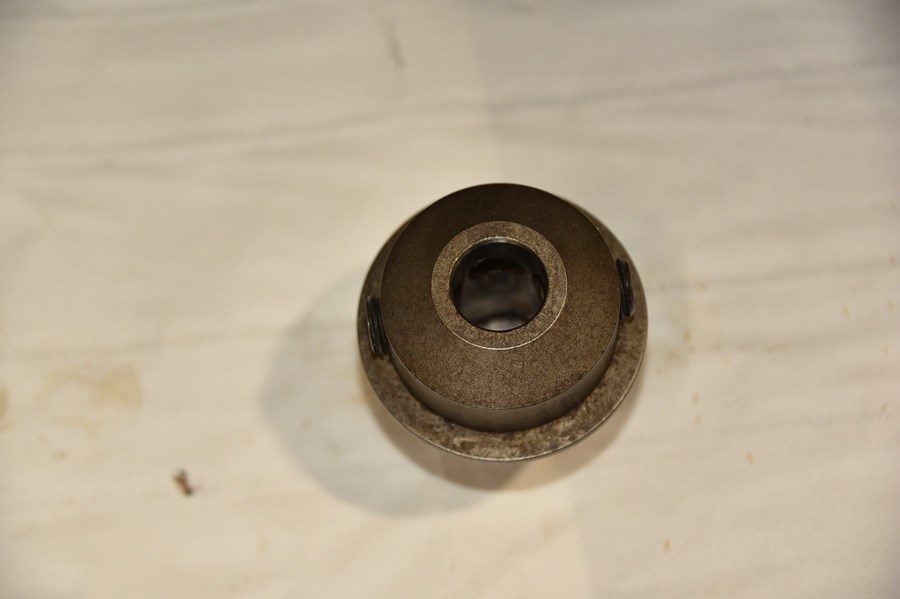

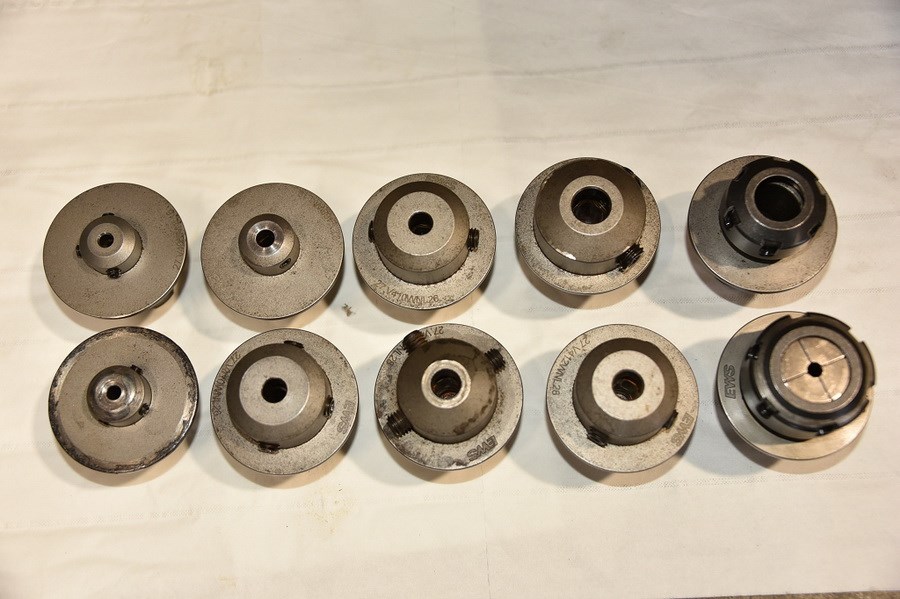

2 EWS V4 Einsatz D 6
1 EWS V4 Einsatz D 8
2 EWS V4 Einsatz D 10
2 EWS V4 Einsatz D 12
1 EWS V4 Einsatz D 16
1 EWS V4 Halter ER 25 ohne Spannzangen
1 EWS V4 Einsatz ER 32

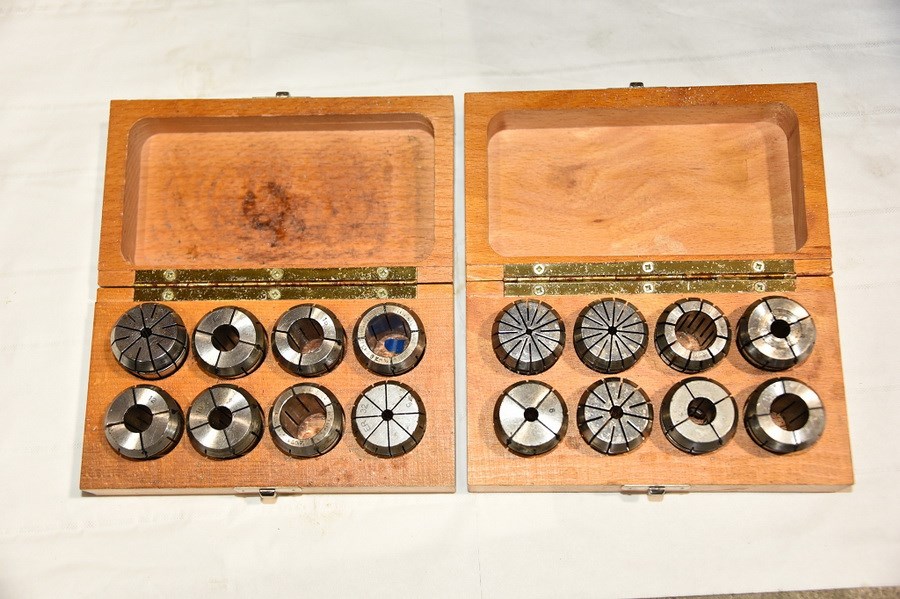

1 Spannzangensatz ER 32 D3/4/6/6/8/10/16/20
1 Spannzangensatz ER 32 D 5/5/10/12/12/16/20/20

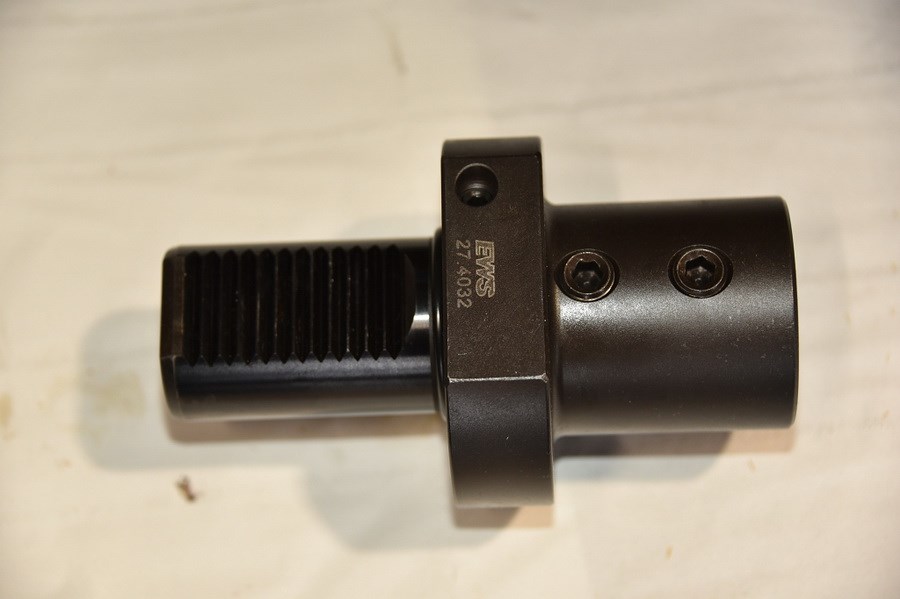

1 Vollbohreraufnahme EWS 27.4032
1 Vollbohreraufnahme EWS 27.4025

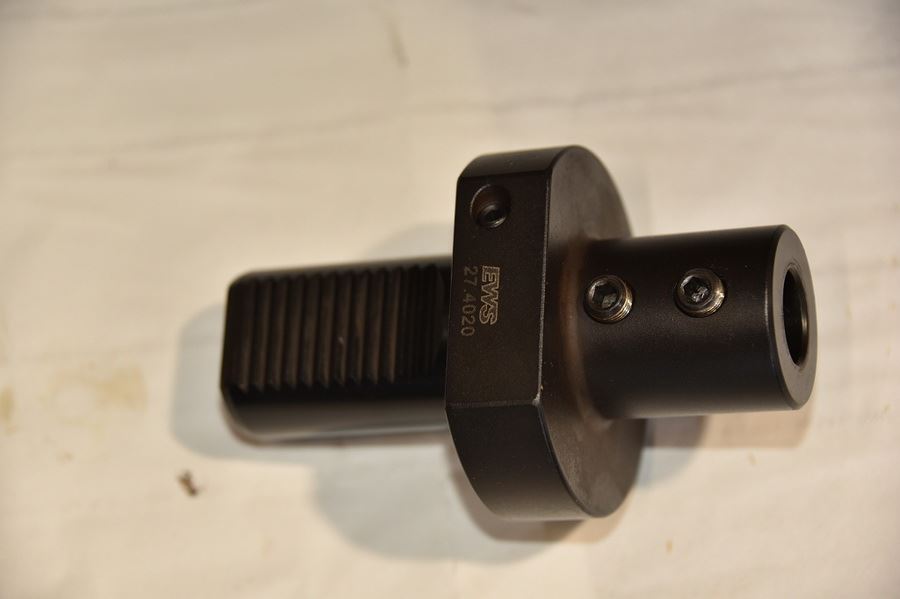

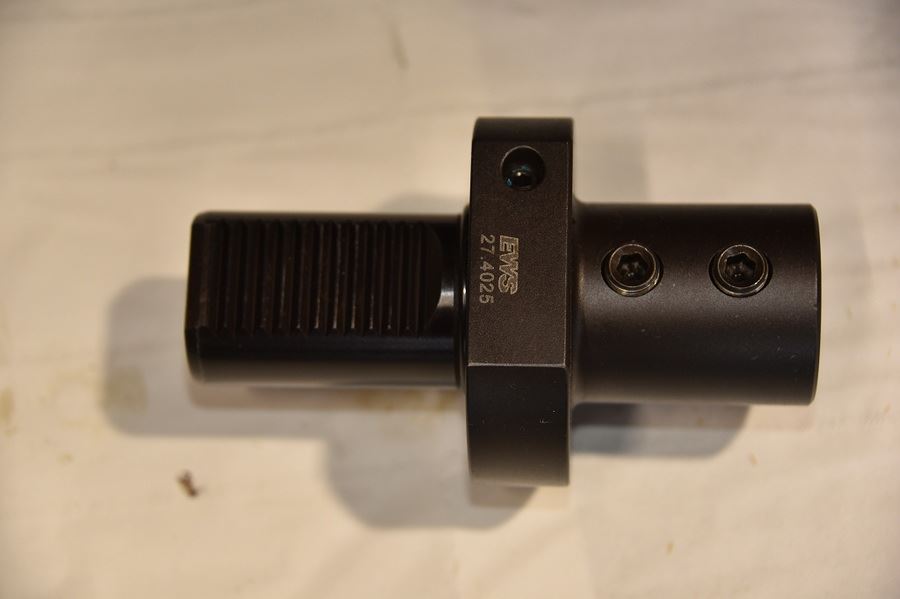

1 Vollbohreraufnahme EWS 27.4020

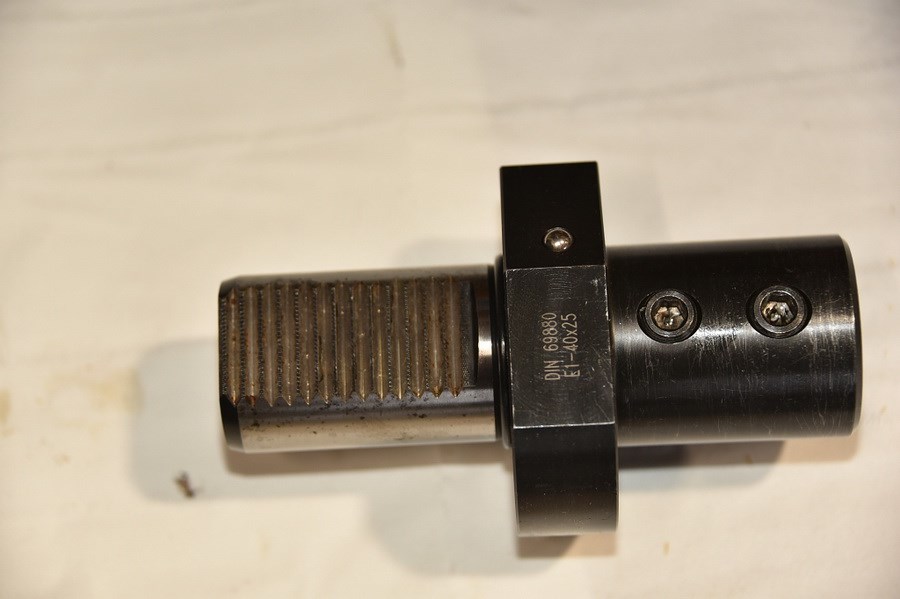

1 Vollbohreraufnahme DIN6988E1-40*25

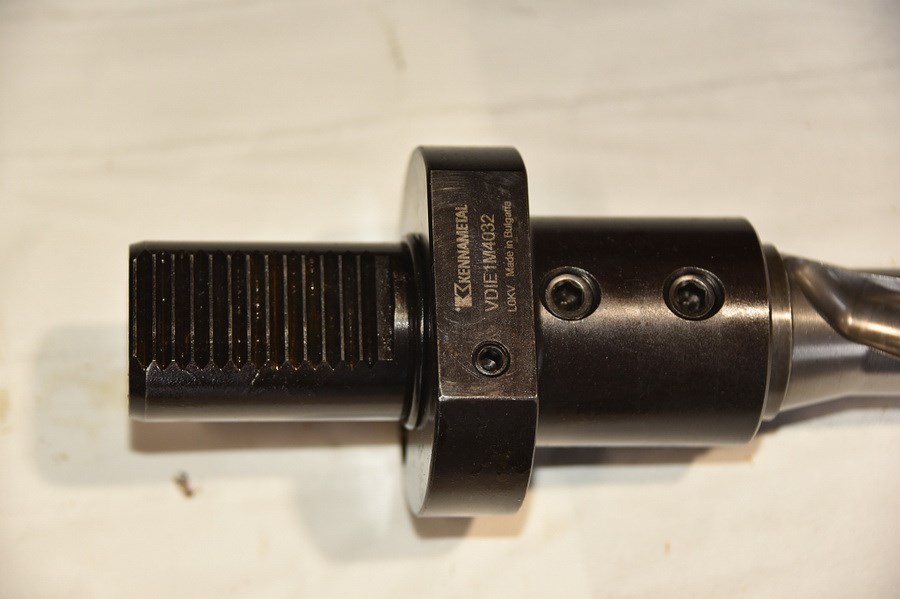

1 Vollbohreraufnahme Kenametall VDIE1M4032 D 32 ohne Bohrer
1 EWS V4 Einsatz D 20
1 Drehmeiselhalter EWS5.4025/20 ohne Rändelwerkzeug

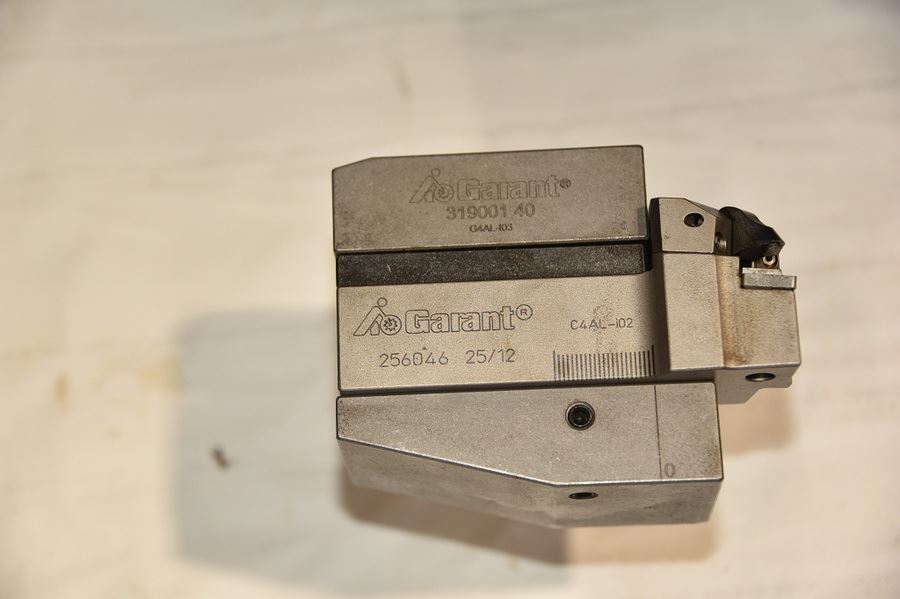

1 Garant 319001 40 mit Halter 25604625/12 komplett

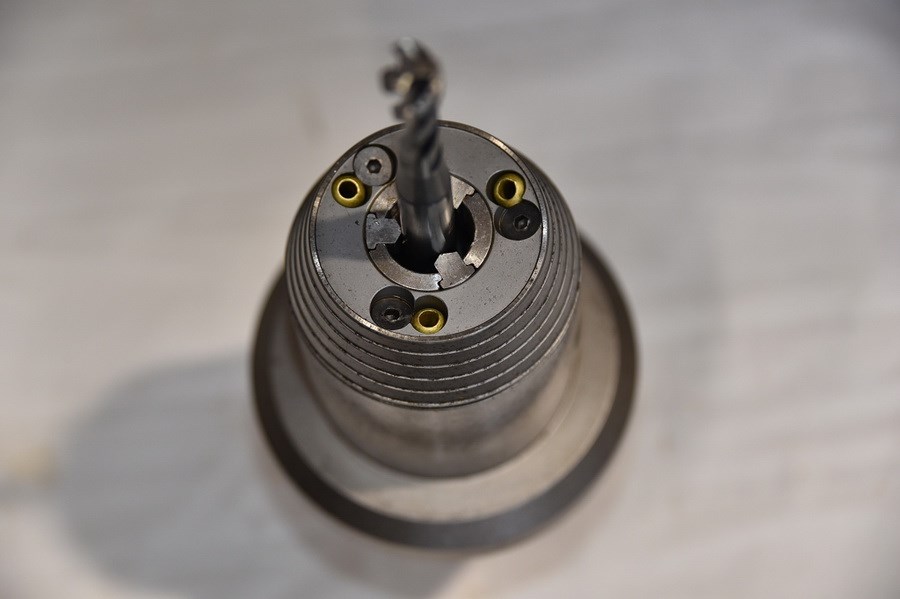

1 Gewindeschneidausgleichsfutter M6-M20

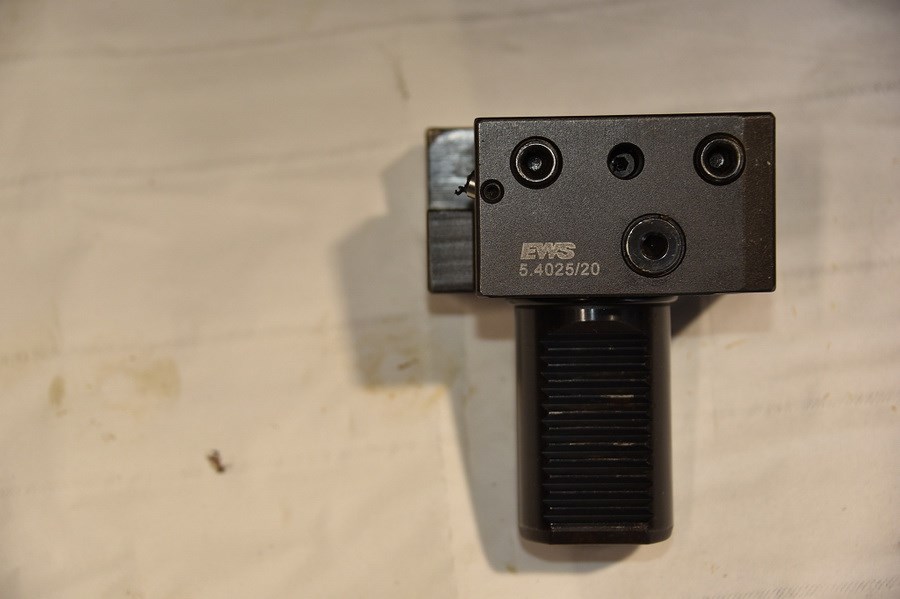

1 Drehmeiselhalter EWS5.4025/20

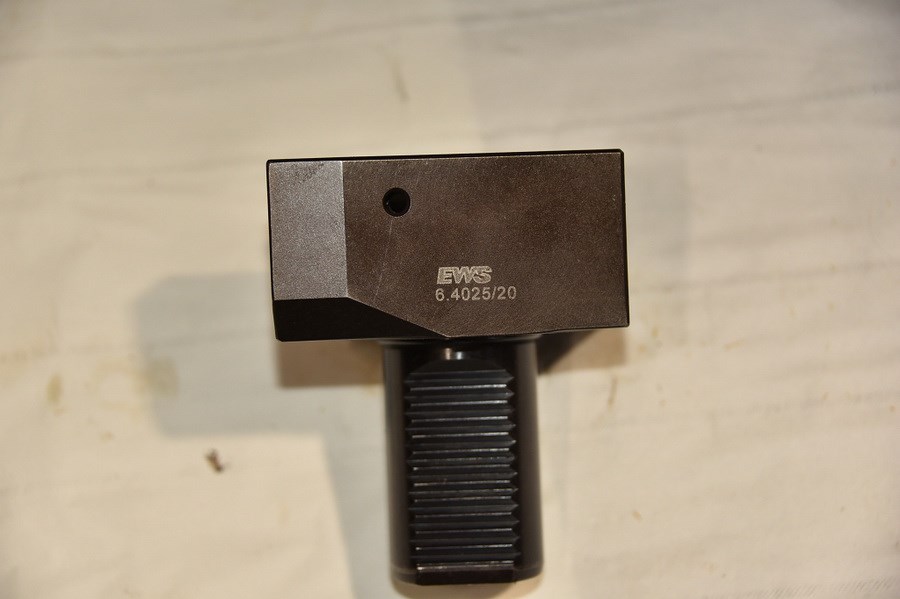

1 Drehmeiselhalter EWS6.4025/20

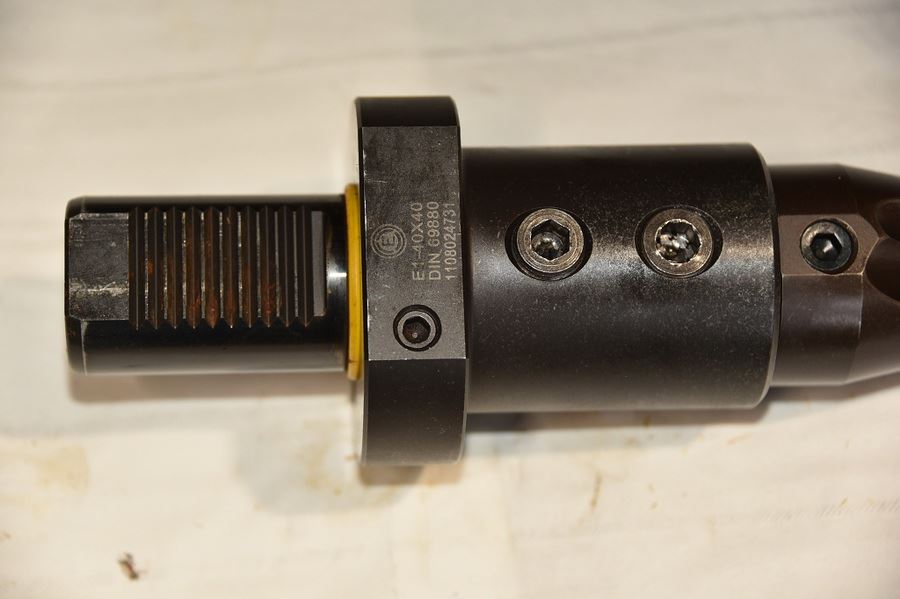

1 Vollbohreraufnahme E1-40-40 D 40 mm

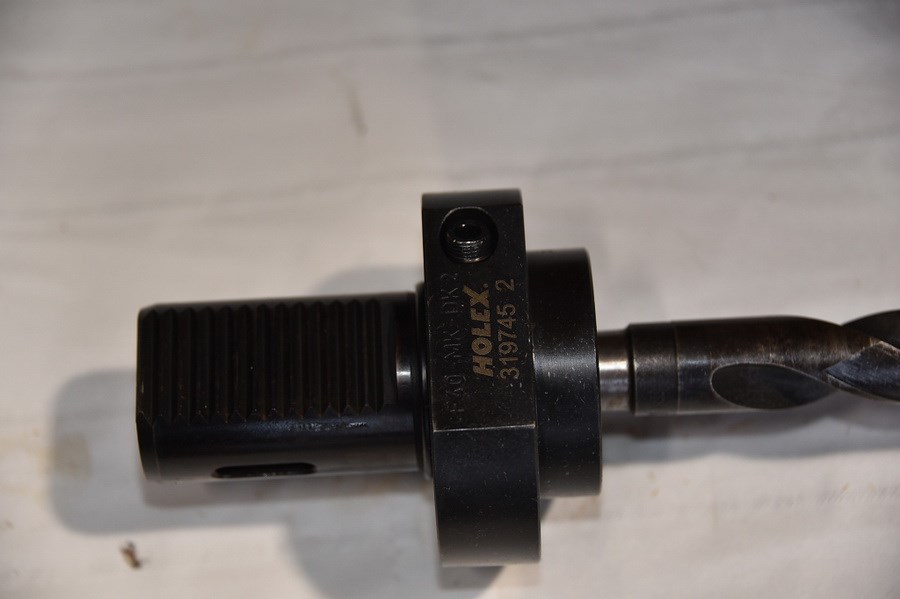

1 Holex 319745 MK 2 Aufnahme

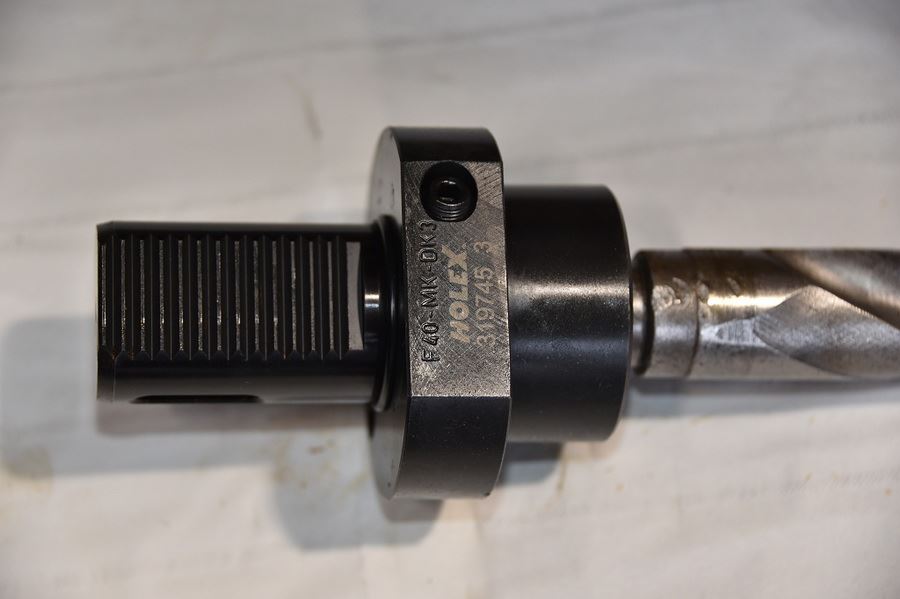

1 Holex 319745 MK 3 Aufnahme

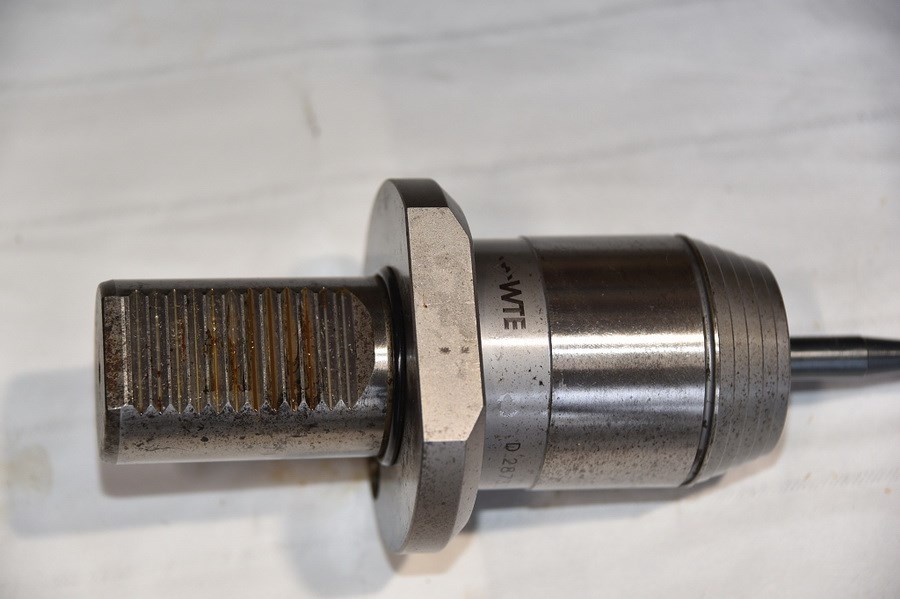

1 Bohrfutter WTE 47.296.40.16 Spitzdüse 2-16 mm
1 Bohrfutter Garant 319731 2,5-16mm
1 Bohrstangenhalter EWS 19.4008 D 8 mm
1 Bohrstangenhalter Kenametall VDIE2M40-12 D 12 mm
1 Bohrstangenhalter EWS 19.4012 D 12 Ohne WZ
1 Spannzangenhalter EWS 31.4032 mit Spannzange ER32 10mm
1 Bohrstangenhalter EWS 19.4020 D 20 mm ohne Bohrstange
1 Bohrstangenhalter Kennametall VDIE2M40-16 D 16 mm ohne WZ
2 Bohrstangenhalter Holex 31940016 D 16 mm
2 Bohrstangenhalter Holex 31940020 D 20 mm ohne WZ
3 BohrstangenhalterKenametal VDIE2M4025 D 25 mm
2 Bohrstangenhalter Holex 319400 25 D 25 mm
1 Bohrstangenhalter geschlitzt E2 40-25-TAG D 25 mm
1 Bohrstangenhalter geschlitzt E2 40-32-TAG D 32 mm
1 Bohrstangenhalter EWS 19.4040 D 40 mm ohne WZ
1 Drehstahlhalter EWS6.4025/20 UEK für Gewinde aussen ohne WZ

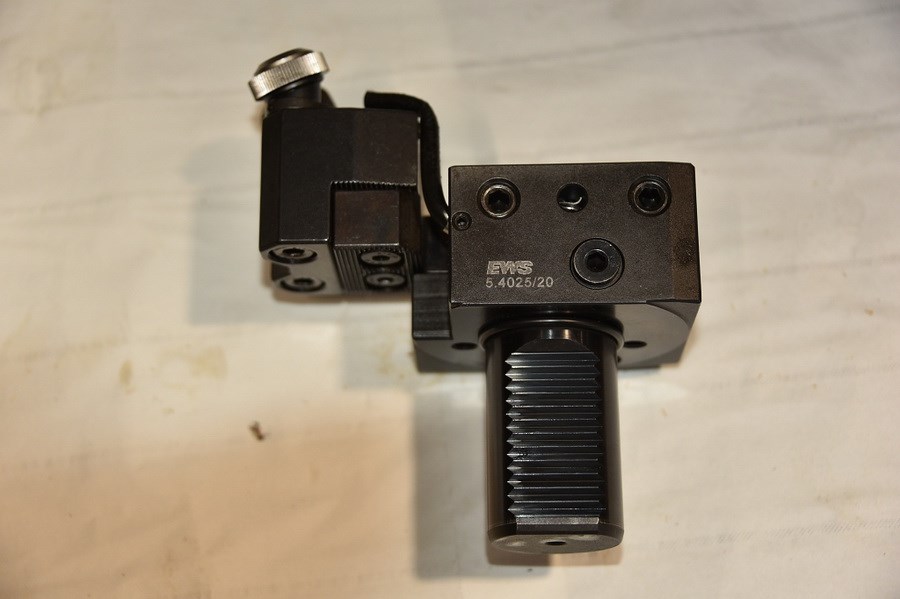

1 Drehstahlhalter EWS 5.4025/20 ohne WZ
1 Drehstahlhalter EWS 5.4025/20
1 Drehstahlhalter Kennametall VDIB1M402544 ohne WZ
1 Drehstahlhalter EWS 5.4025/20 ohne WZ
1 Drehstahlhalter Kennametal VDIB3M402544
1 Drehstahlhalter Axial DIN69880 C1-40*25
1 Drehstahlhalter DIN 69880 B5-40*20/25*44
1 Drehstahlhalter Kennametall VDIB1M402544 ohne WZ



Technische Details
Drehdurchmesser 410 mm
Drehlänge 800 mm
Steuerung 840 D sl Siemens
Umlaufdurchmesser über Bett 700 mm
Hauptspindel:
Drehzahlbereich - Hauptspindel 25 - 5.000 min/-1
Antriebsleistung - Hauptspindel 25 / 34 kW
Max. Drehmoment 280 Nm
C-Achse 0,01 °
Spindelnase 170 h5
max. Futterdurchmesser 225 mm
Spindellagerdurchmesser 130 mm
Spindelbohrung 87 mm
max. nutzbarer Stangendurchmesser 65 mm

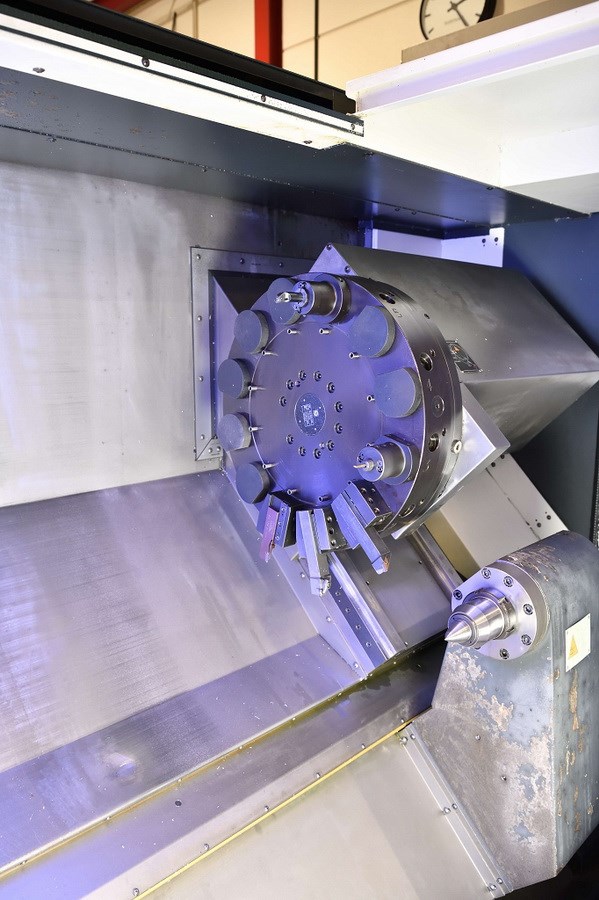

Werkzeugrevolver:
Anzahl der Werkzeugplätze 12 pos.
Anzahl der angetriebenen Werkzeugstationen 12 pos.
Antriebsleistung angetr. WZ-Stationen 11,3 kW
Drehzahlbereich - angetr. Werkzeugstationen max. 4.000 min -1
Werkzeugaufnahme VDI 40
Verfahrwege:
x-Achse 300 mm
z-Achse 855 mm
Vorschübe:
Eilgang ( X / Y / Z ) 60 / - / 30 m/min
Vorschubkraft 5,6 / - / 7,4 kN
Schaltzeit 30°: 0,4 sec
Gesamtleistungsbedarf - kW
Maschinengewicht ca. 6,0 t
Raumbedarf ca. 5,0 x 3,5 x 2,1 m

Zubehör
Dokumentation
Späneförderer
angetriebene Werkzeugstationen
C-Achse
Hohlspanneinrichtung SMW 65mm hydr.

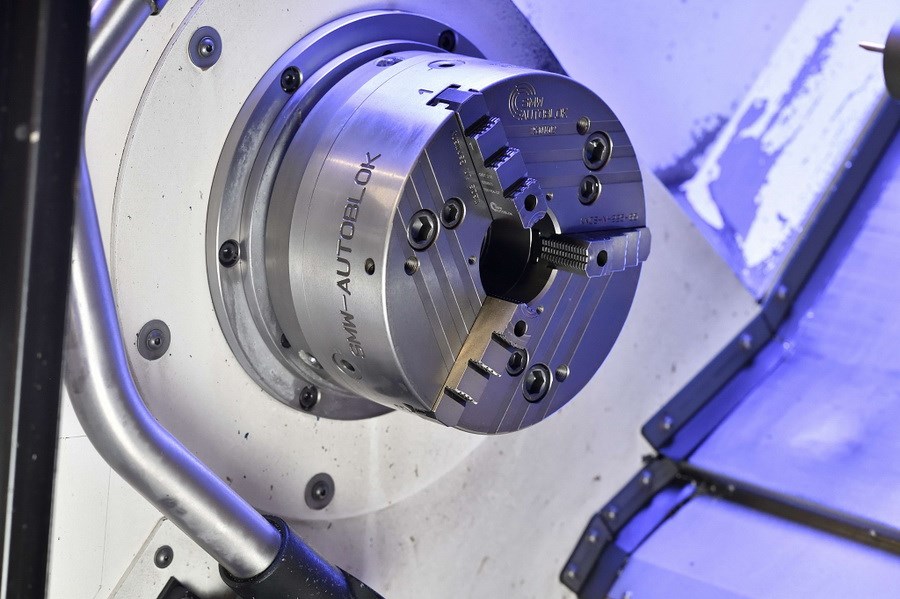

Dreibackenfutter SMW: 225/65
Ölnebelabsaugung
Werkzeugeinmeßarm
Kühlmitteleinrichtung 12 bar
direktes Wegmeßsystem
div. Werkzeughalter
angetriebene Werkzeughalter 2 rad. + 3 ax.

Irrtum in den technischen Daten vorbehalten.
