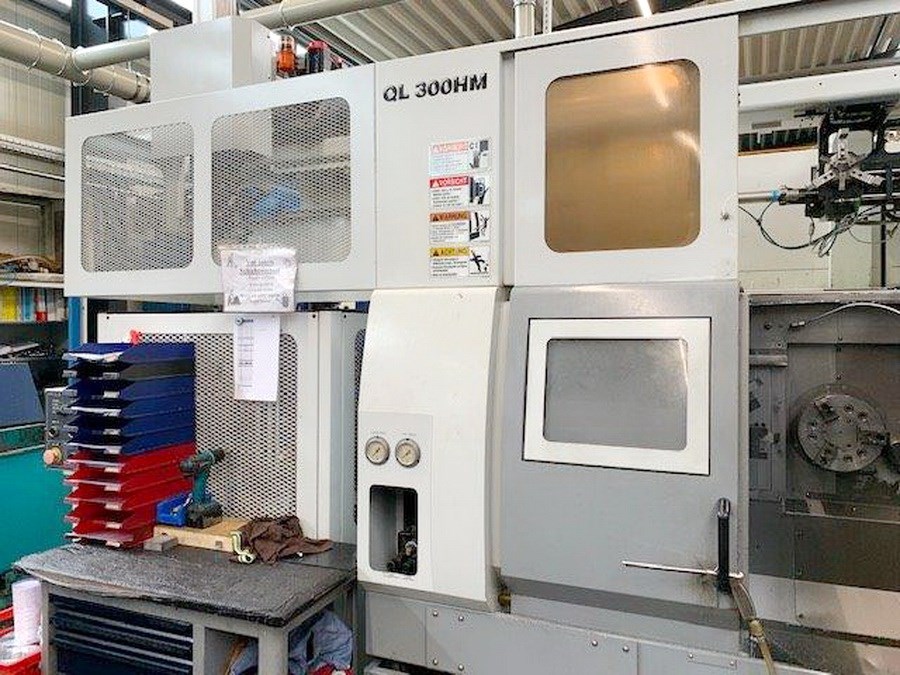

DOOSAN - QL 300 HM
CNC - Drehmaschinen CNC - Dreh- und Fräszentren
Bilder
Senden Sie dem Verkäufer eine Nachricht.*
Bilder
Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image
Beschreibung

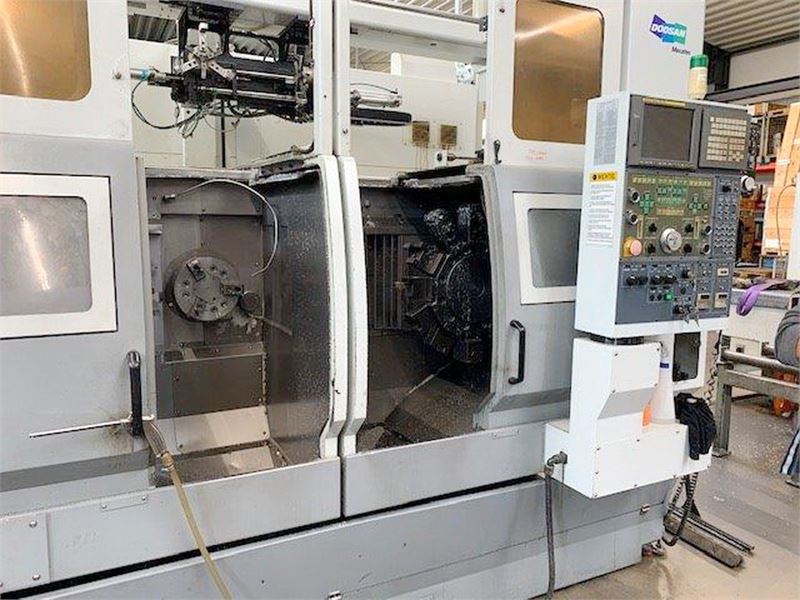

DOOSAN - QL 300 HM

Angebotsdetails
Lagernummer 1039-8722
Maschinenart Frontdrehmaschine - Mehrspindel
Hersteller DOOSAN
Type QL 300 HM
Baujahr 2006

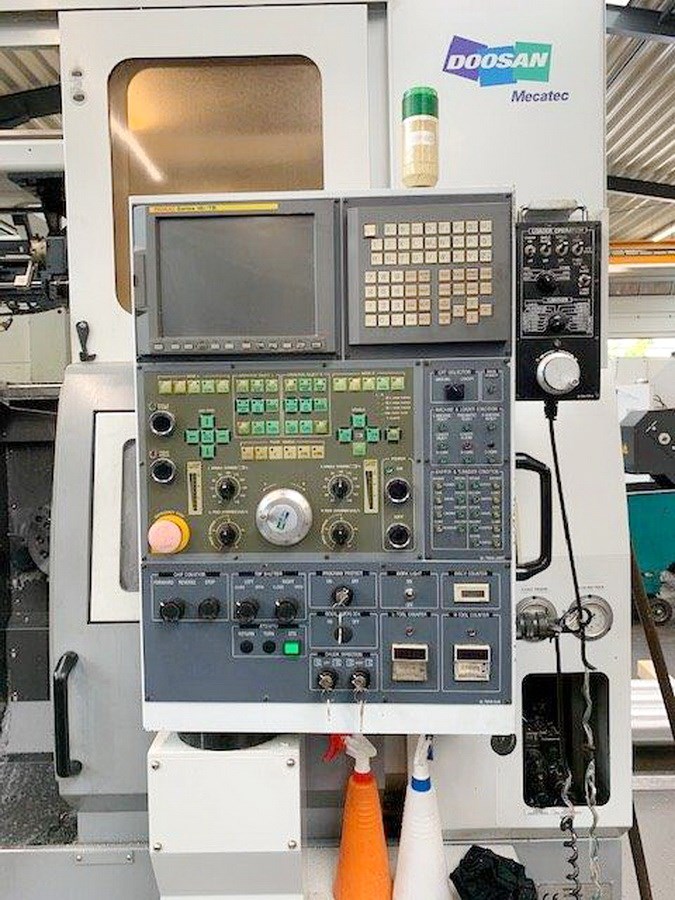

Steuerung Fanuc 18i TB
Lagerort D-59302 Oelde
Ursprungsland Korea
Lieferzeit nach Absprache
Frachtbasis ab Standort
Zusatzinformationen Zwei-Spindel-Frontdrehmaschine
DOOSAN - QL 300 HM

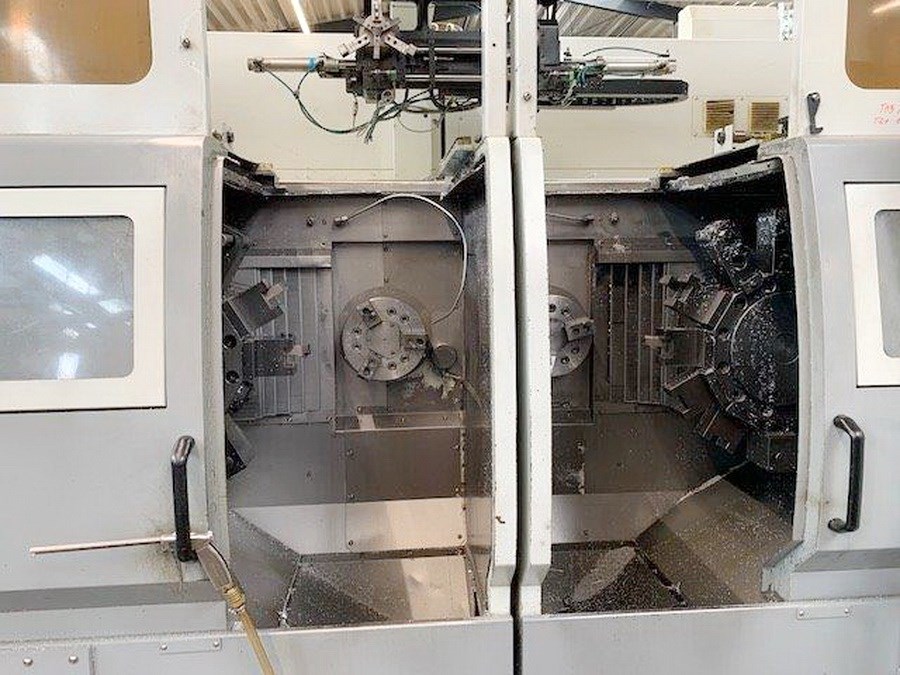

- Zwei Spindeln
- Zwei Revolver
- Werkzeugantrieb
- inkl. Beladeeinrichtung
- inkl. Palettenspeicher 16-fach

Technische Details
Spindelanzahl 2
max. Drehdurchmesser 390 mm
Max. Drehlänge 230 mm
Steuerung Fanuc 18i TB
Standard-Drehdurchmesser 310 mm
Abstand zwischen den Spindeln 500 mm
Abstand Spindelmitte - Boden 1.200 mm
Arbeitsspindel:
Anzahl der Spindeln 2
Drehzahlbereich - Arbeitsspindel 35 - 3.500 min/-1
Antriebsleistung 15 / 18,5 kW
Spindellagerdurchmesser 120 mm
Spindelbohrung 77 mm
Spindelnase ASA A2-8
Futterdurchmesser 250 mm

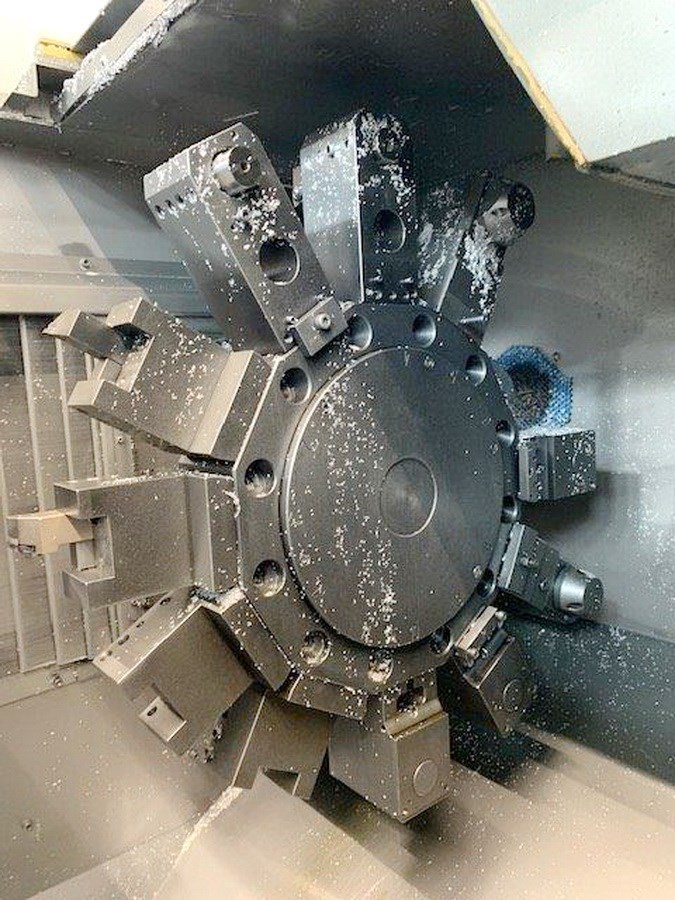

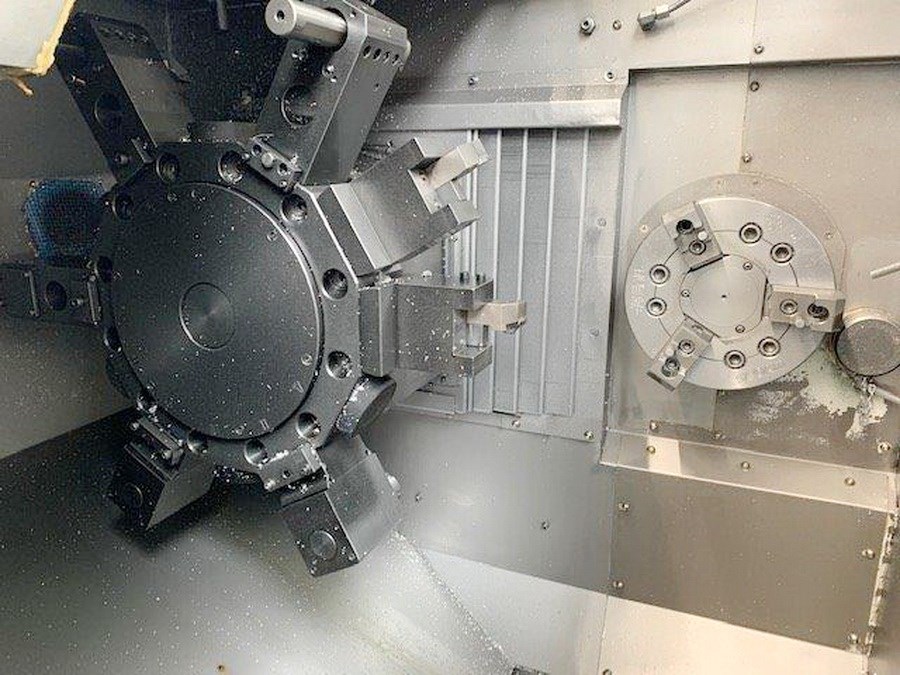

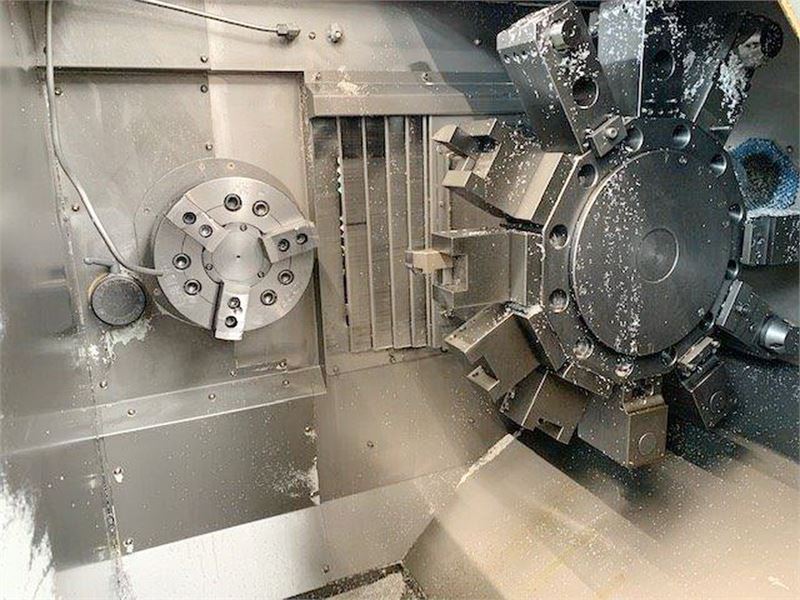

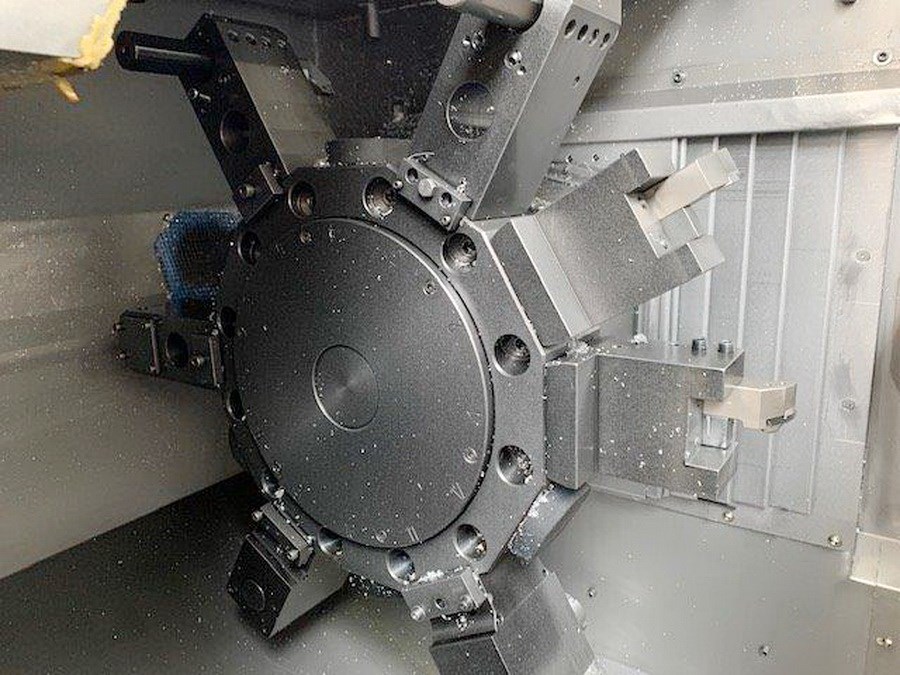

Werkzeugrevolver:
Anzahl der Revolver 2
Anzahl der Werkzeugplätze 2x 12 pos.
Schaftdurchmesser 25 mm
Schaftdurchmesser der Bohrer 40 mm
Verfahrwege:
x-Achse 210 / 230 mm
z-Achse 210 / 230 mm
Portalladesystem:
A-Achse 4.300 mm
B-Achse 665 mm
C-Achse 75 mm
max. Werkstückdurchmesser 200 mm
max. Werkstücklänge 100 mm
Ladezeit 6,0 sec
Verfahrzeit 44,0 sec.
Vorschübe:
Eilgang X/Z: 24 m/min
Vorschubgeschwindigkeit 0,001 - 500 mm/-1
Eilgang A/B/C: 100/80/12-30 m/min
Gesamtleistungsbedarf 79 kVA
Maschinengewicht ca. 9,0 t
Raumbedarf ca. 5,5 x 3,5 x 3,8 m

Zubehör
Dokumentation
Späneförderer
Spänewanne
Kühlmitteleinrichtung
Hydraulikeinheit
Portallader
Palettenspeicher 16 pos.
elektr. Handrad

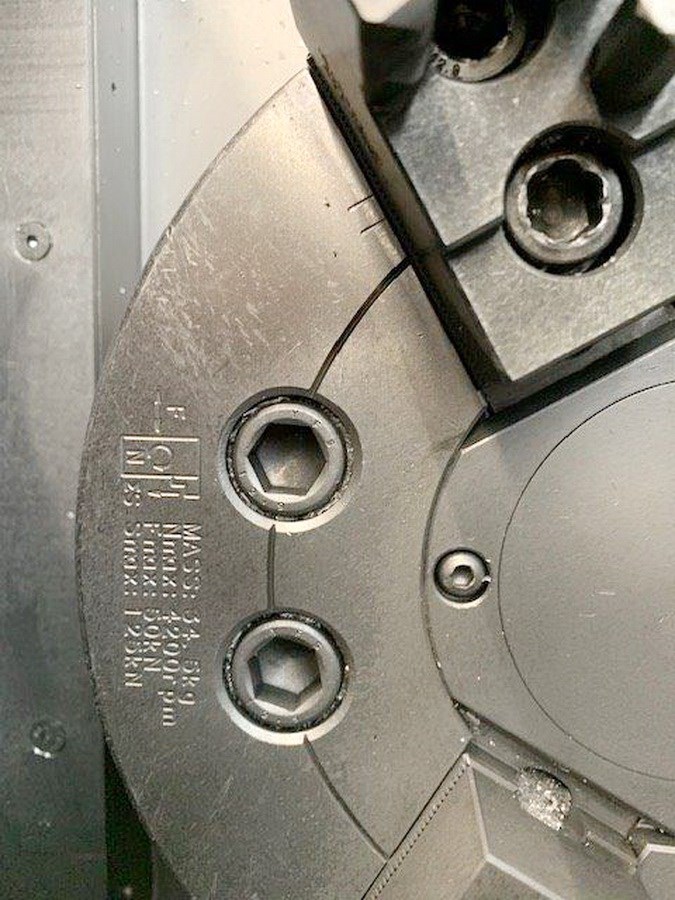

Dreibackenfutter 2x Seoam ACE CAH-10
Werkzeugrevolver 2x
Werkzeugantrieb
feststehende Werkzeughalter 10
angetriebene Werkzeughalter 7

Irrtum in den technischen Daten vorbehalten.
