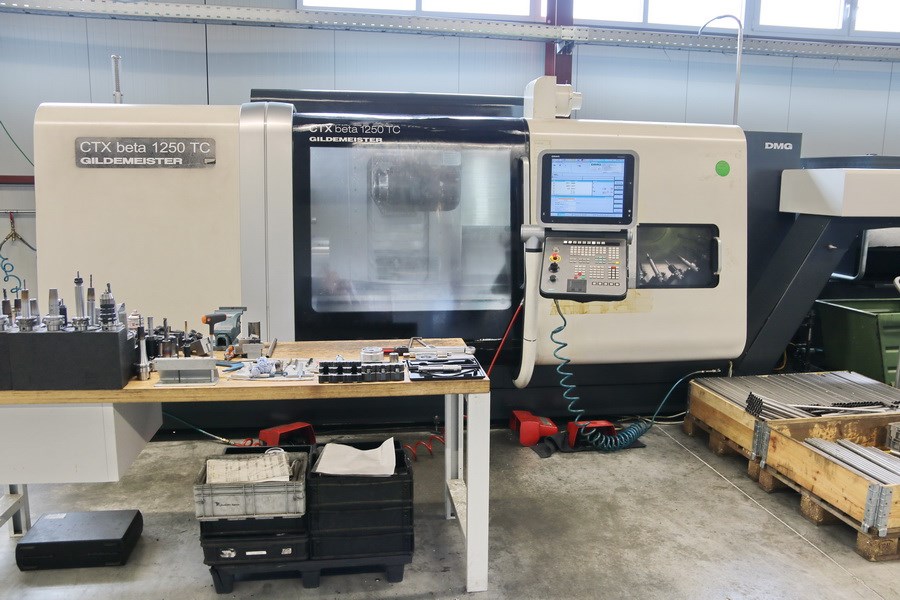

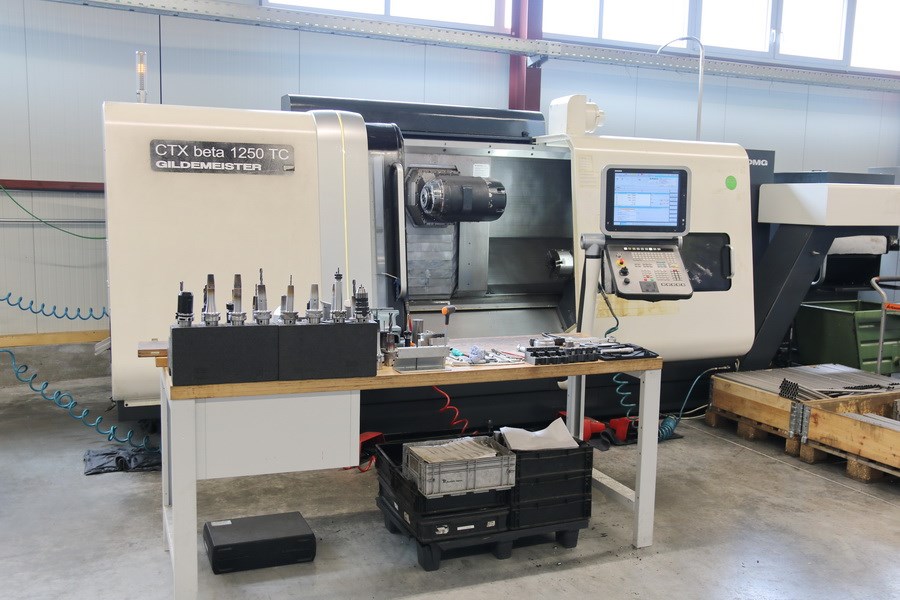

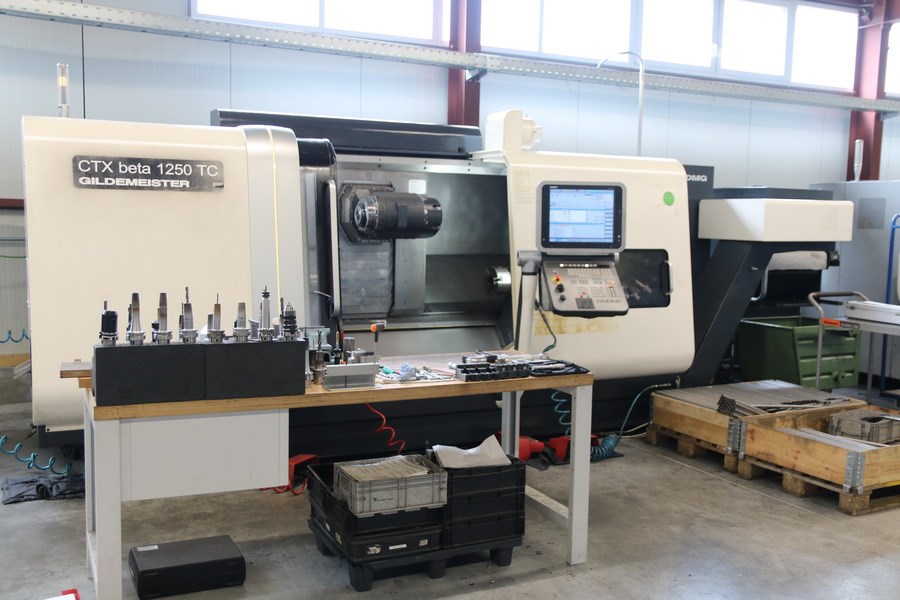

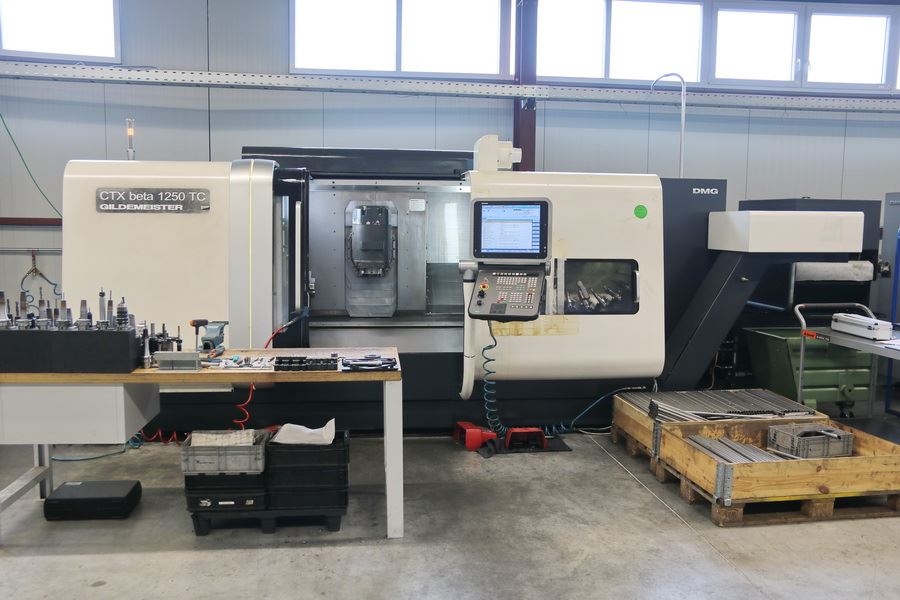

GILDEMEISTER - CTX beta 1250 TC
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
Prüf-Protokoll / Test-Certificate.pdf
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| GILDEMEISTER - CTX beta 1250 TC | |
| Angebotsdetails | |
| Lagernummer | 1039-8599 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | GILDEMEISTER |
| Type | CTX beta 1250 TC |
| Baujahr | 2011 |

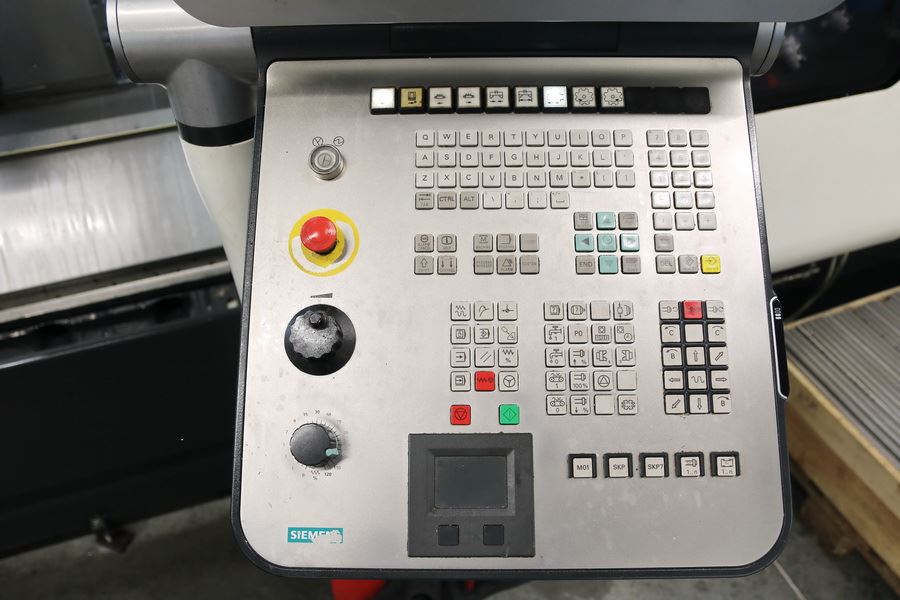

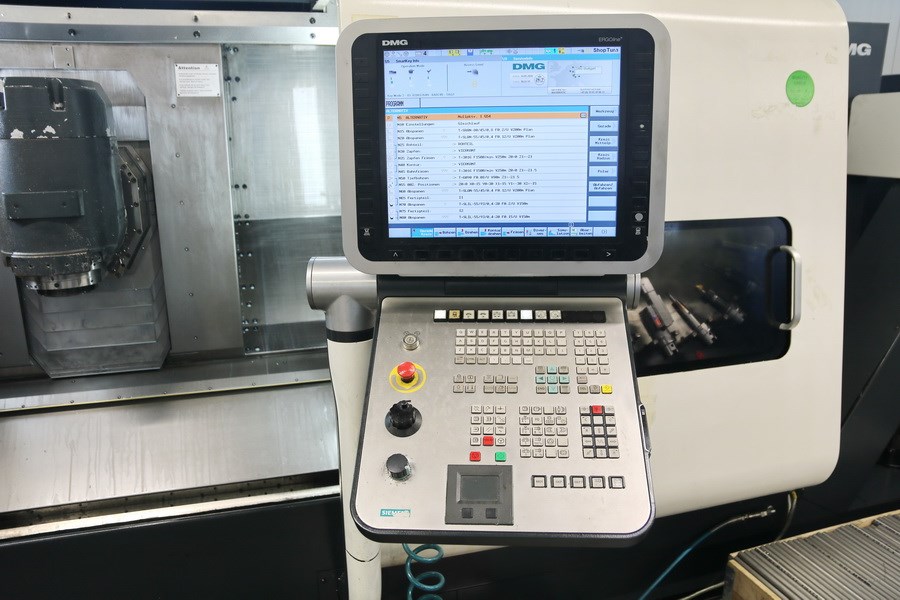

| Steuerung | 840 D ErgoLine Siemens |
| Lagerort | Bayern |
| Ursprungsland | - |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |

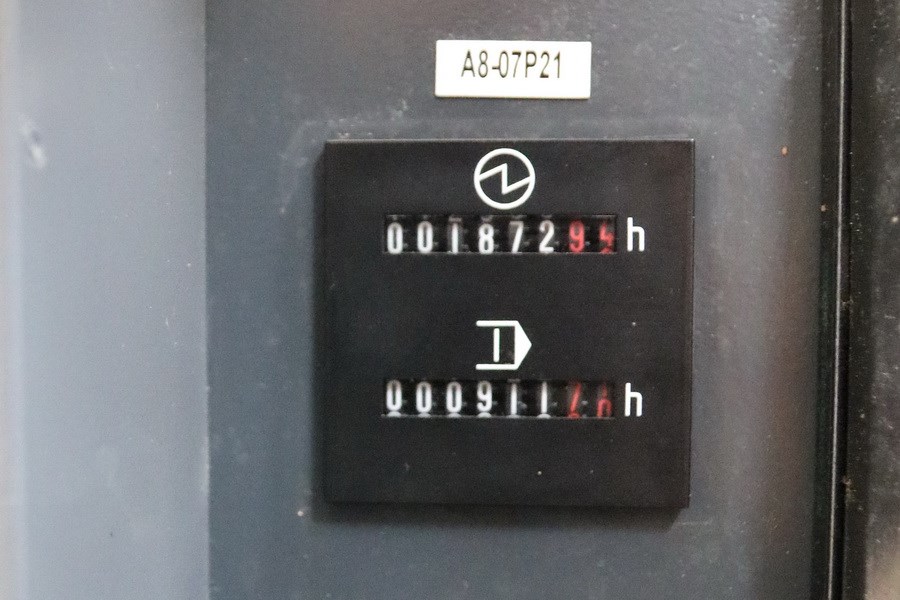

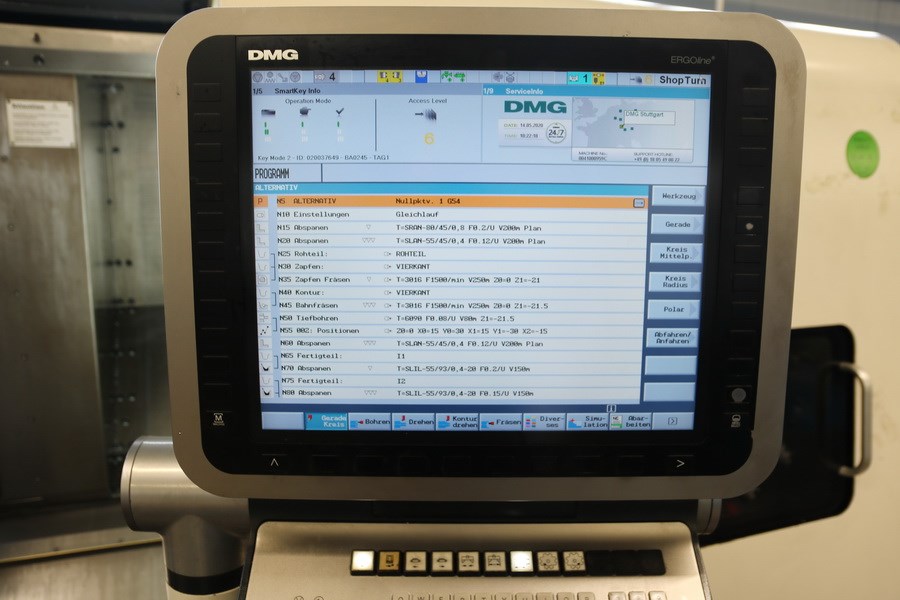

| Zusatzinformationen | CNC - Dreh- und Fräszentrum GILDEMEISTER - CTX beta 1250 TC - Haupt- (ISM 76) und Werkzeugspindel HSK-A63 - Gegenspindel (ISM 52) - ShopTurn - nur ca. 930h Spindelstd. (Werkzeugspindel) nach Spindeltausch Anfang 2019 |
| Technische Details | |
| Drehdurchmesser | max. 500 mm |
| Drehlänge | 1.210 mm |
| Steuerung | 840 D ErgoLine Siemens |
| Umlaufdurchmesser | 500 mm |
| Standard-Drehdurchmesser | 390 mm |
| Spitzenweite | 1.425 mm |
| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | max. 5.000 min/-1 |
| Antriebsleistung - Hauptspindel | 25 / 34 kW |
| Max. Drehmoment | 380 / 280 Nm |
| Spindelkopf | 170h5 |
| Spindellagerdurchmesser | 130 mm |
| max. nutzbarer Stangendurchmesser | 76 mm |
| C-Achse | 360 ° |

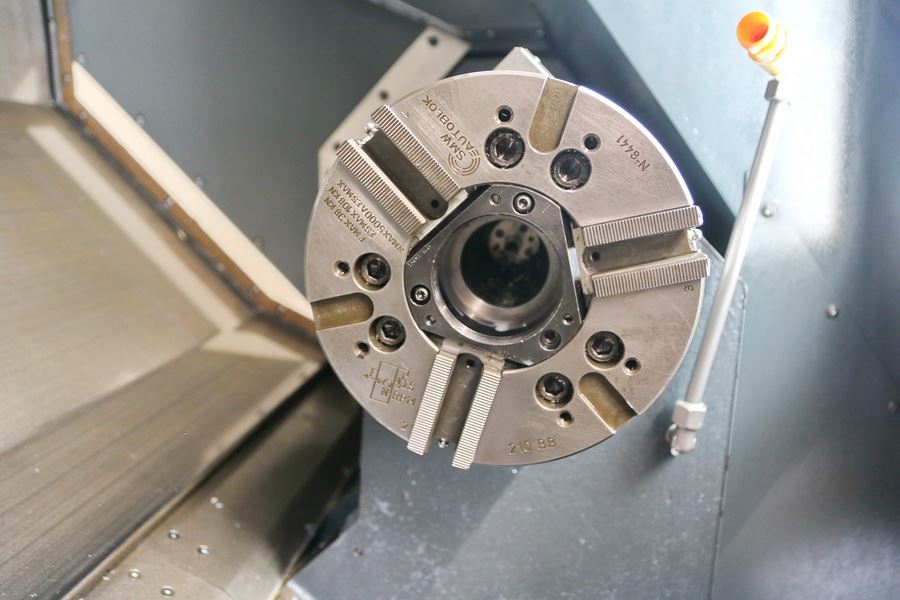

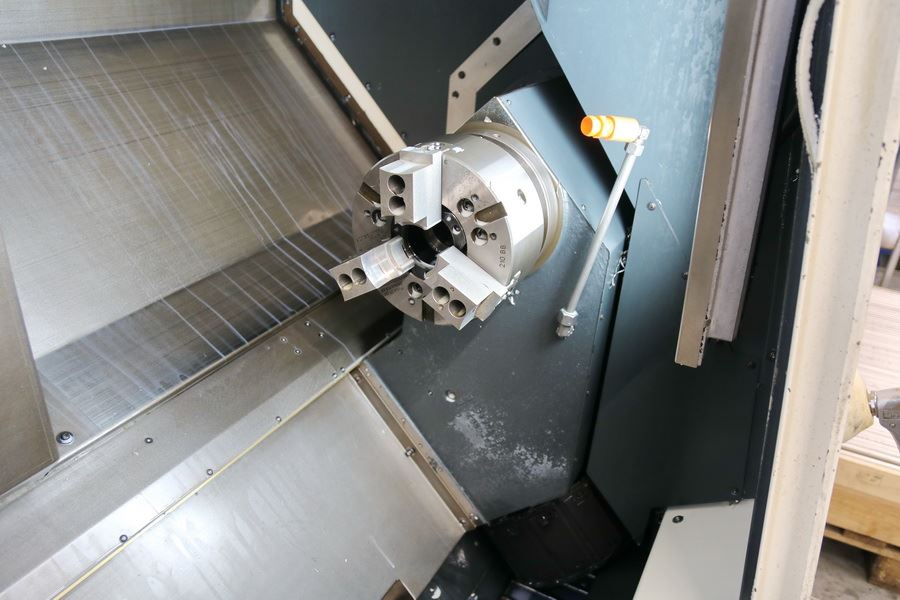

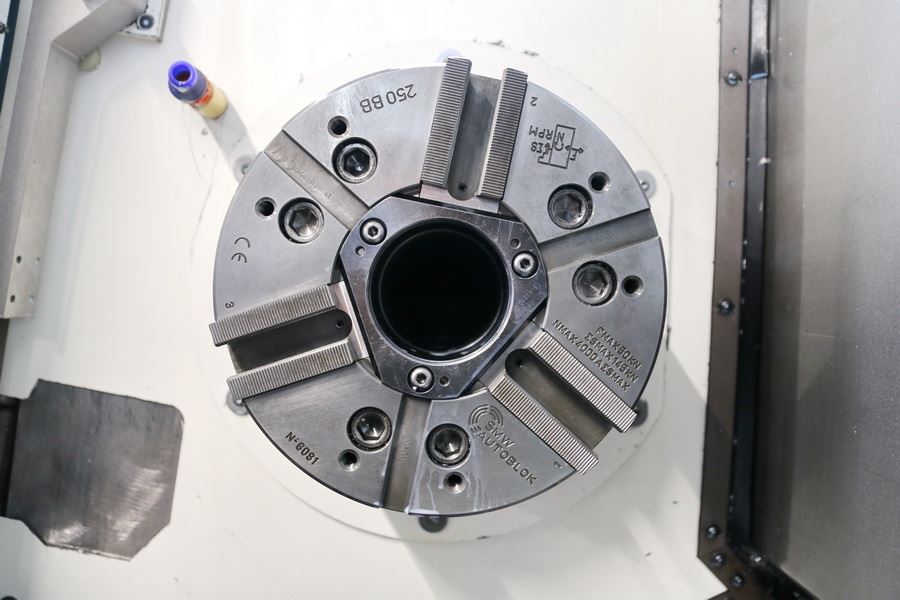

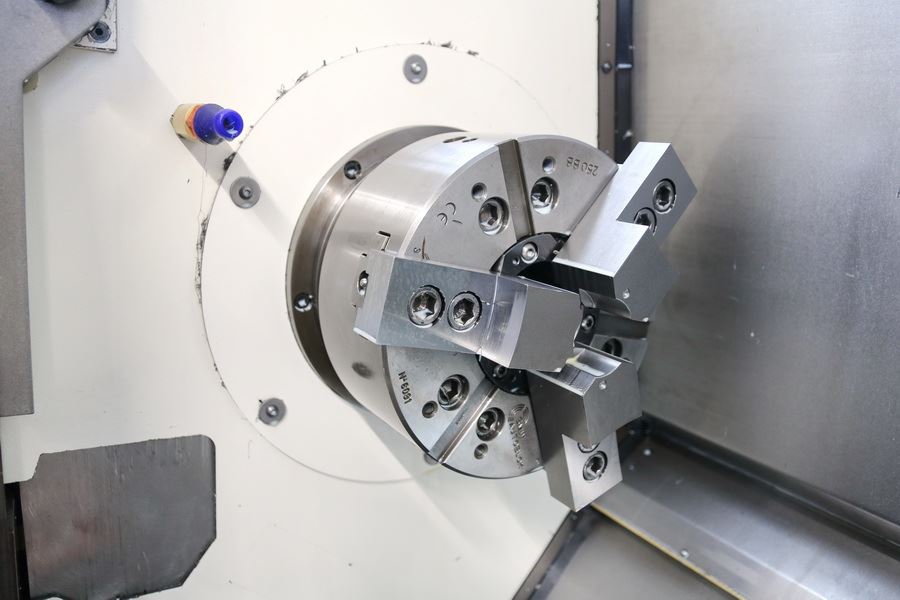

| Futterdurchmesser | 250 mm |

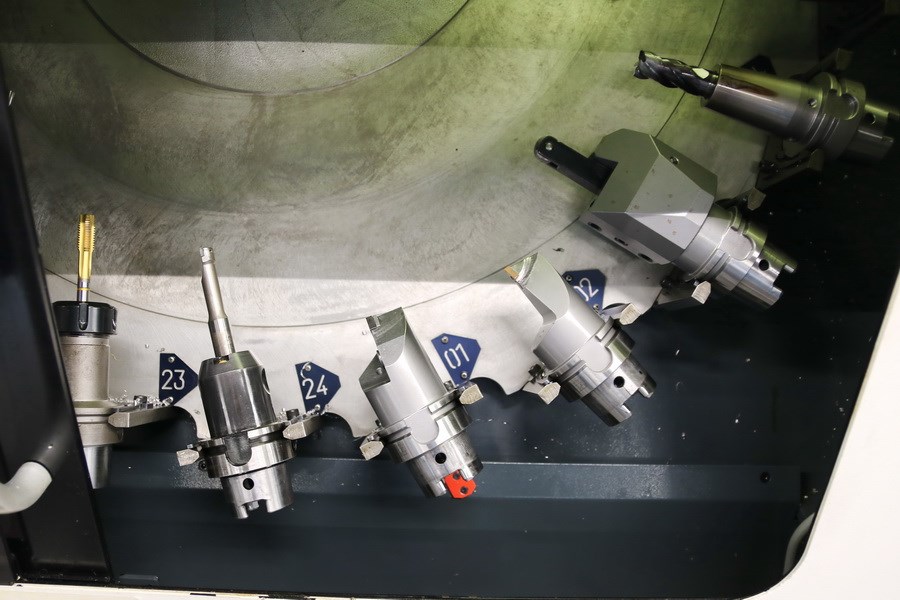

| Werkzeugmagazin: | |
| Anzahl der Werkzeugplätze | 24 pos. |
| Werkzeugaufnahme | HSK-A63 DIN 69893 |
| max. Werkzeugdurchmesser | 80 mm |
| max. Werkzeugdurch. bei freier Nachbarbox. | 120 mm |
| max. Werkzeuggewicht | 8 kg |
| max. Werkzeuglänge | 300 mm |

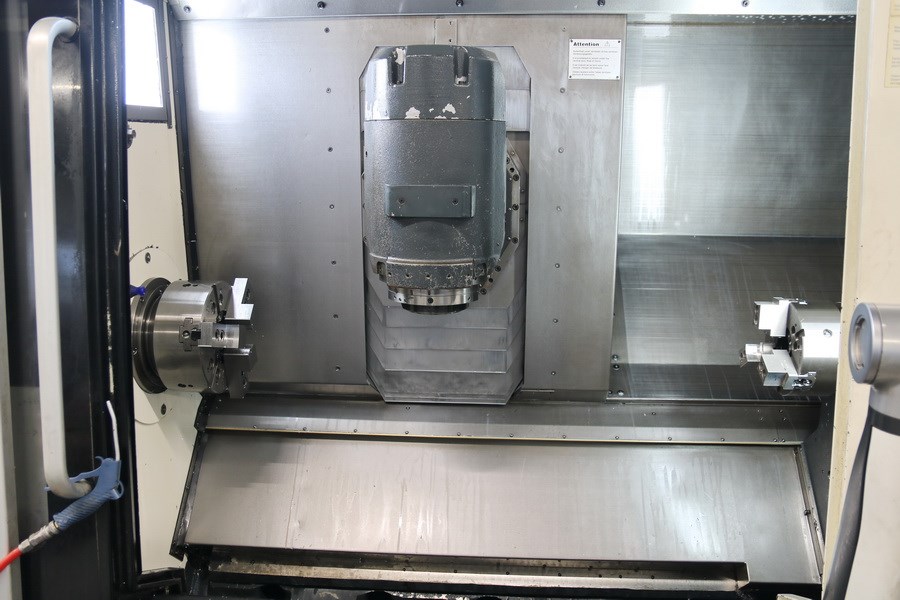

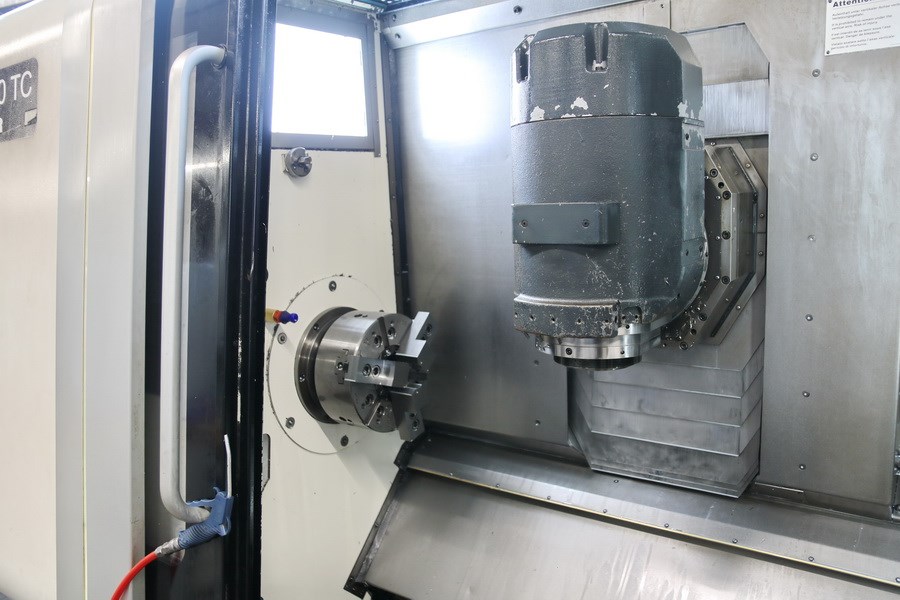

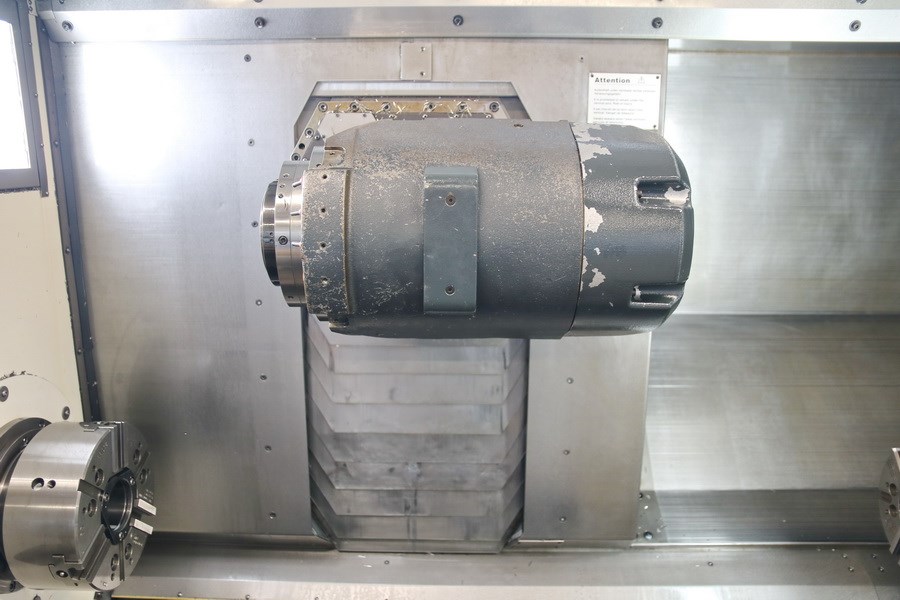

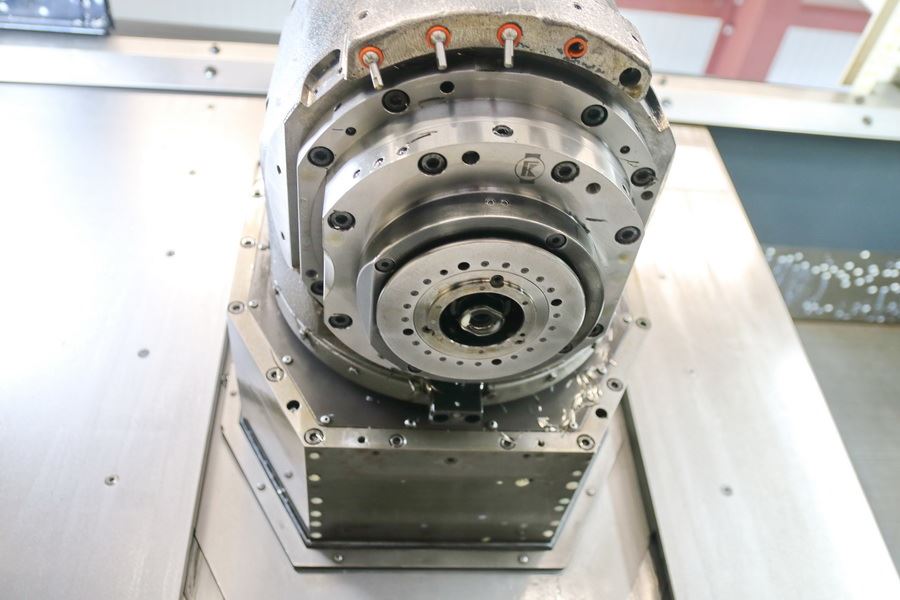

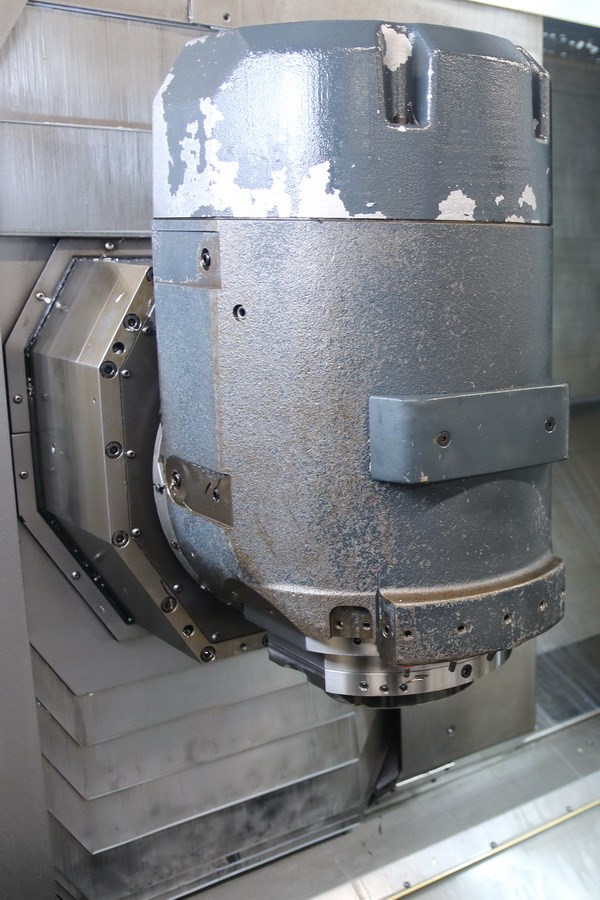

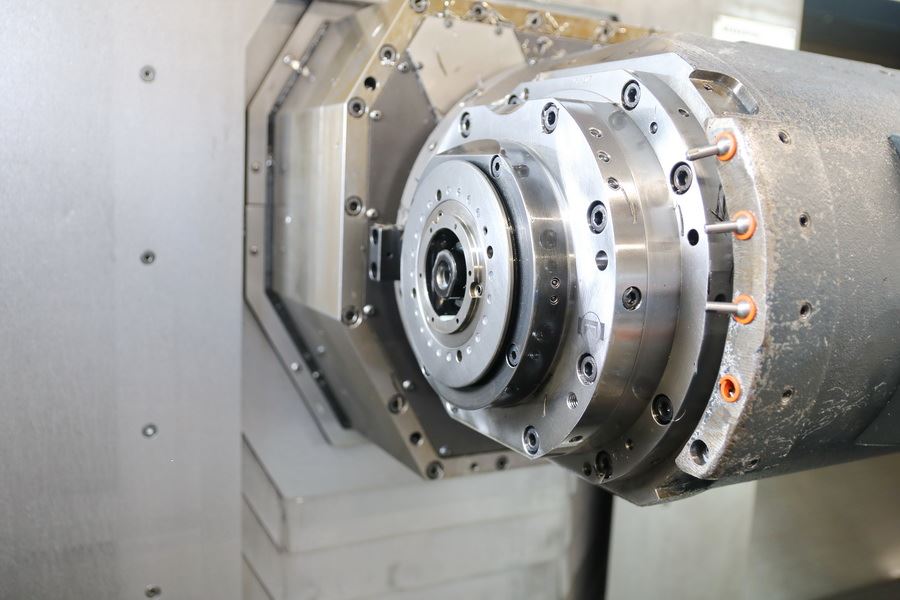

| Frässpindel: | |
| Drehzahlbereich Frässpindel | max. 12.000 min/-1 |
| Antriebsleistung - Frässpindel | 22 kW |
| Max. Drehmoment | 100 Nm |
| Werkzeugaufnahme | HSK-63A DIN 69893 |
| B-Achse | 220° (+/- 110) ° |
| Verfahrwege: | |
| x-Achse | 450 (-10) mm |
| z-Achse | 1.300 mm |
| y-Achse | 200 (+/- 100) mm |
| Gegenspindel: | |
| Max. Drehzahl | 6.000 min/-1 |
| Antriebsleistung - Gegenspindel | 20 / 27 kW |
| max. nutzbarer Stangendurchmesser | 50 mm |
| C-Achse | 360 ° |

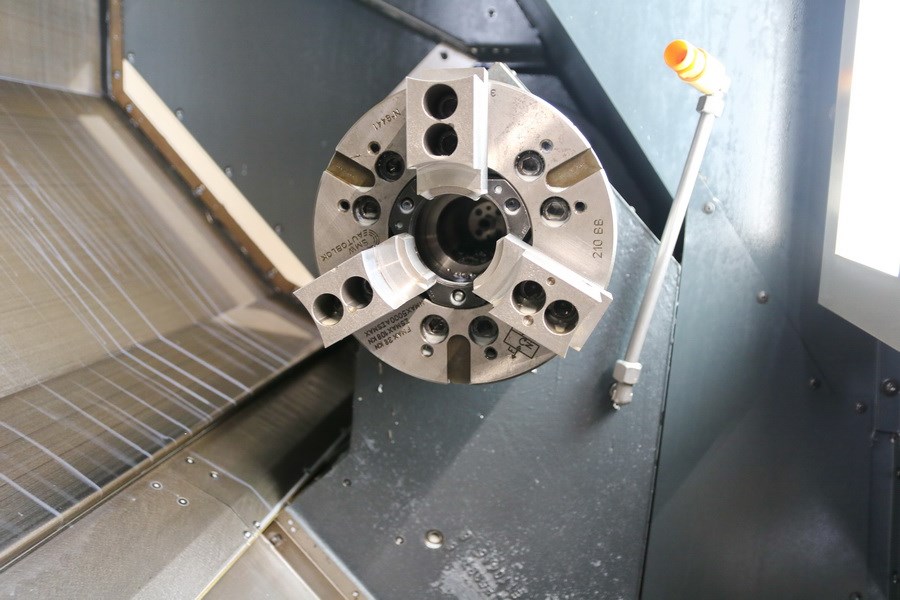

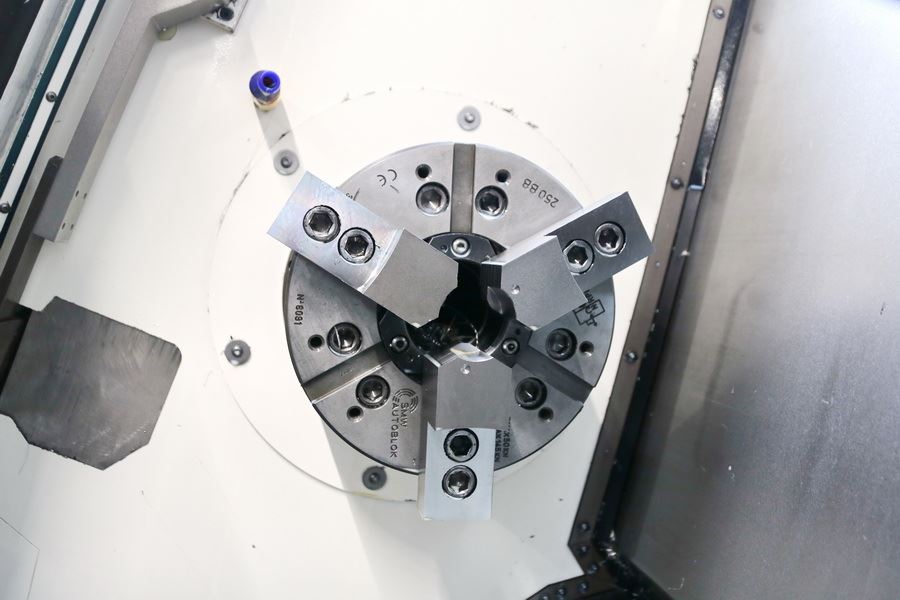

| Futterdurchmesser | 210 mm |

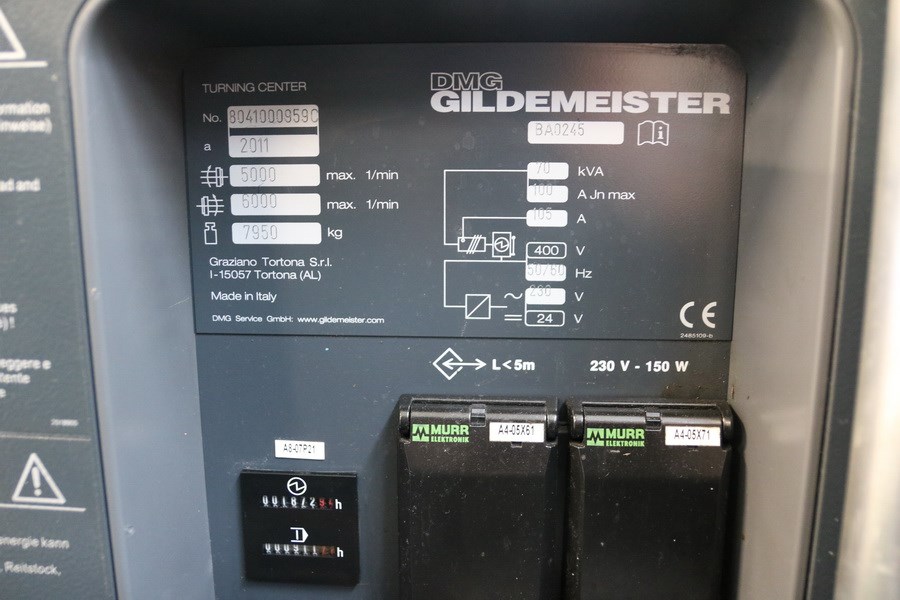

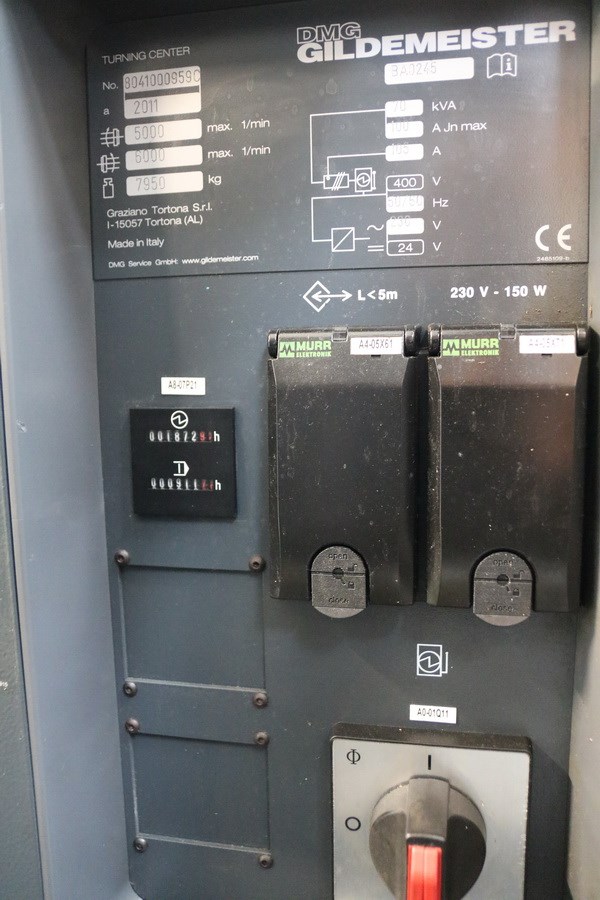

| Gesamtleistungsbedarf | 70 kVA |
| Maschinengewicht ca. | 8,0 t |
| Raumbedarf ca. | 7,0 x 3,5 x 2,5 m |
| Zubehör | |
| Dokumentation | |

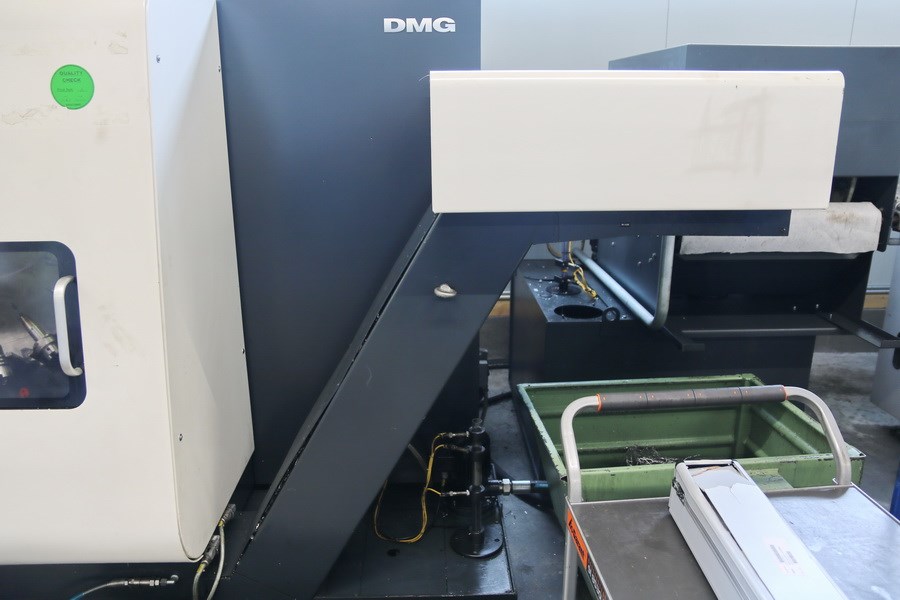

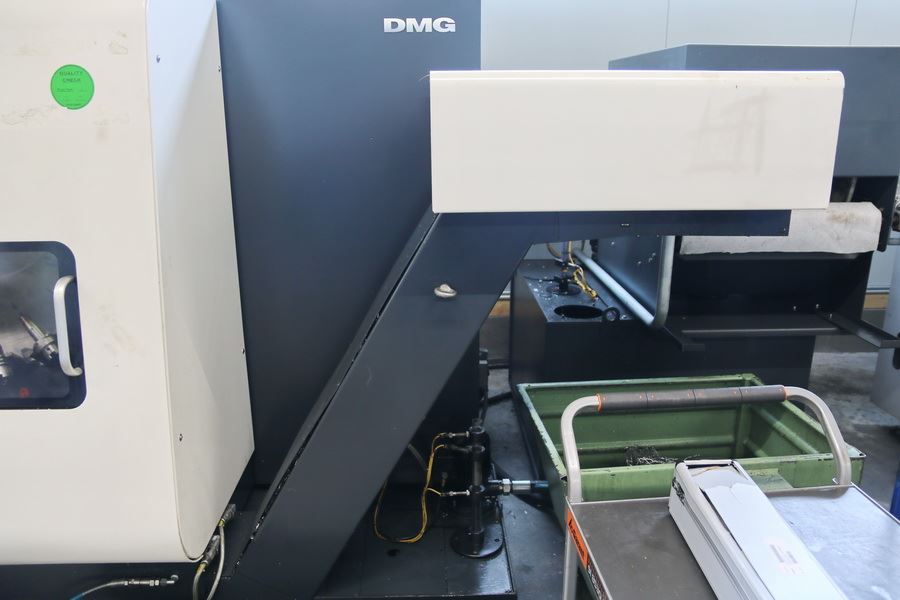

| Späneförderer | |

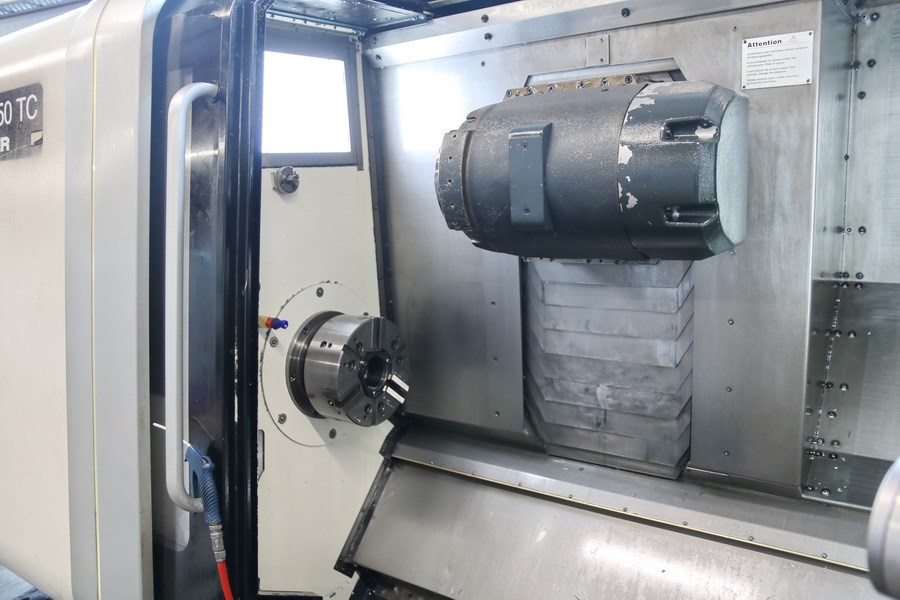

| Frässpindel | |
| Kühlmitteleinrichtung | |
| Hydraulikeinheit | |
| Werkzeugwechsler | |
| Arbeitsraumbeleuchtung | |
| C-Achse | 0,001° |
| B-Achse | |
| Y-Achse | |
| Hohlspanneinrichtung | 76mm / 50mm |

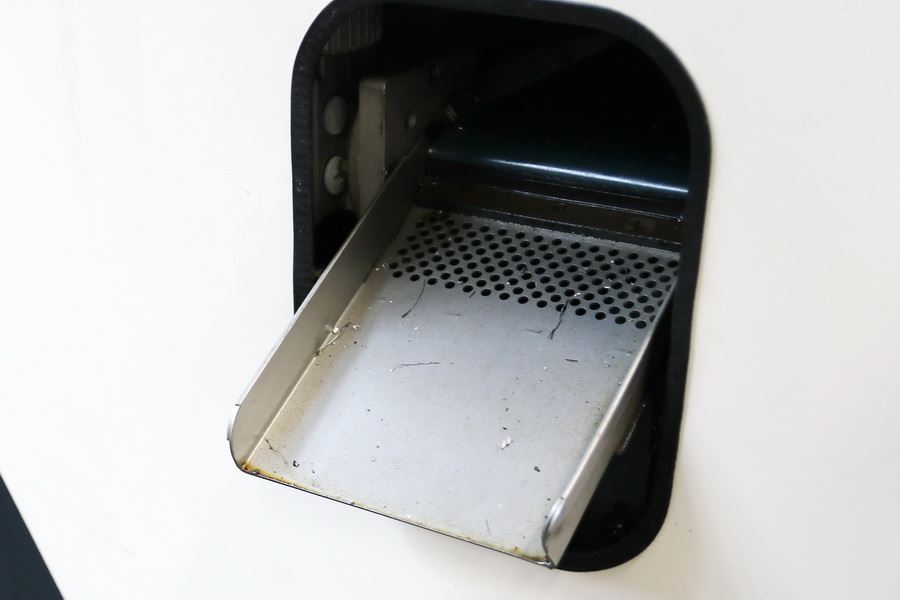

| Teilefänger | |

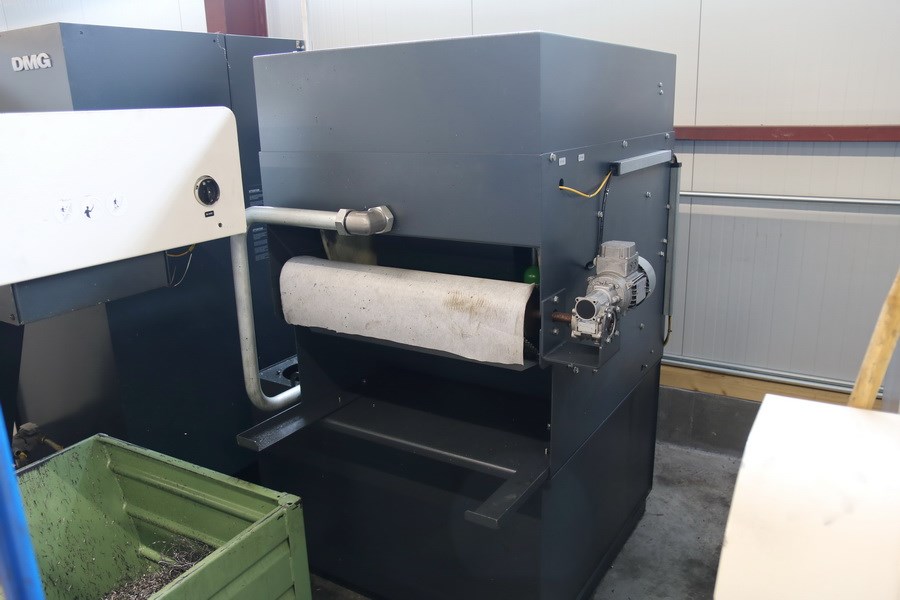

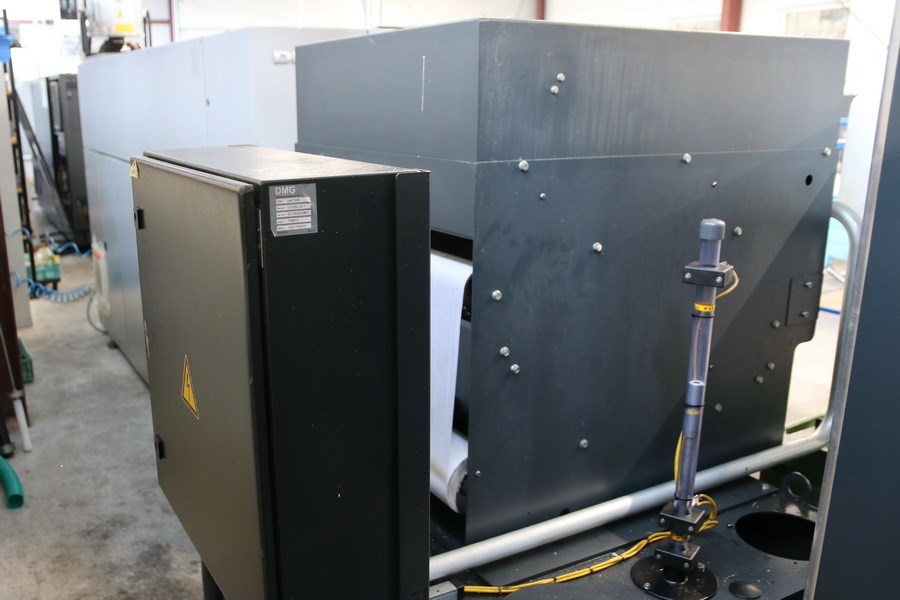

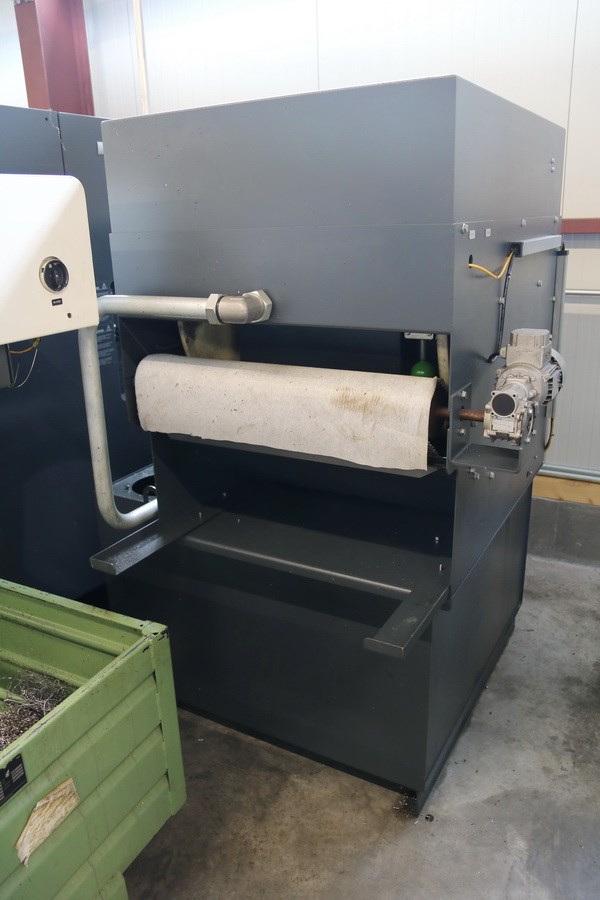

| Papierbandfilter | |
| Automatiktür | |
| Spülpistole | |
| Signal Lampe - 4 Farben | |
| Gegenspindel | |
| Reitstockfunktion Gegenspindel | |
| Werkzeughalter | 5x HSK-A63 |
| Irrtum in den technischen Daten vorbehalten. | |
