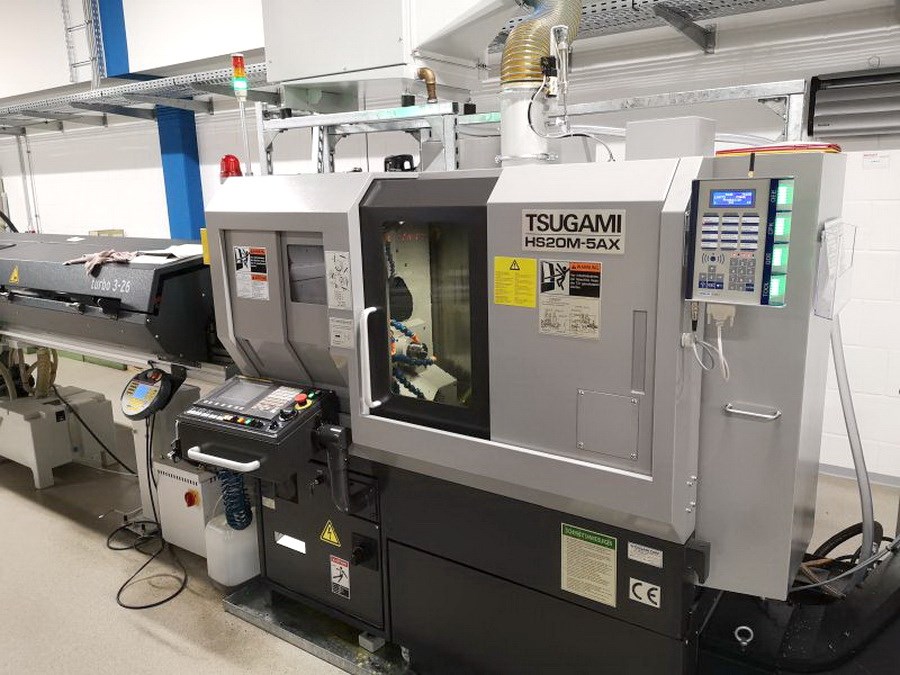

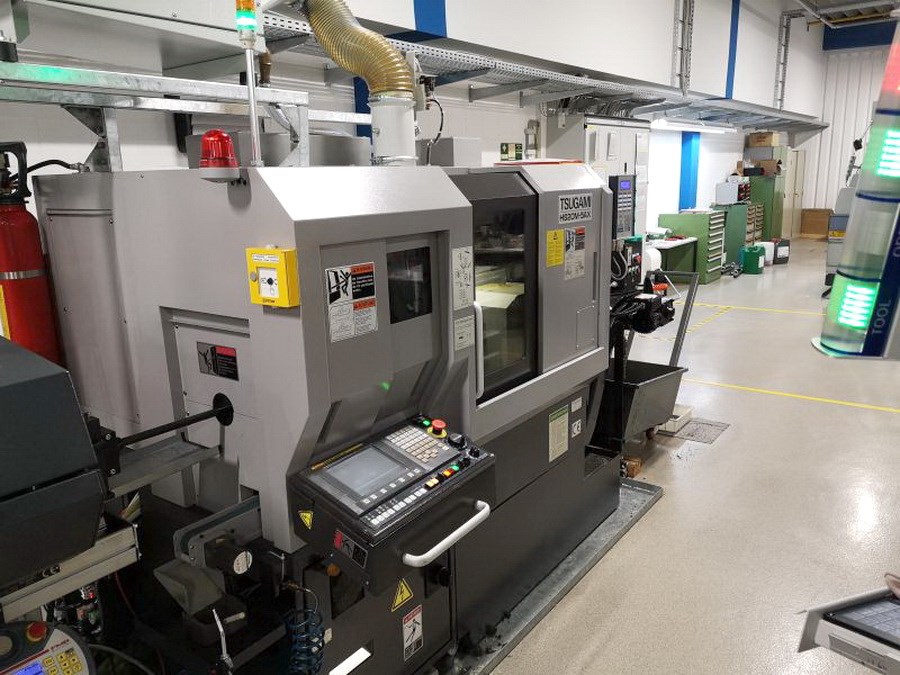

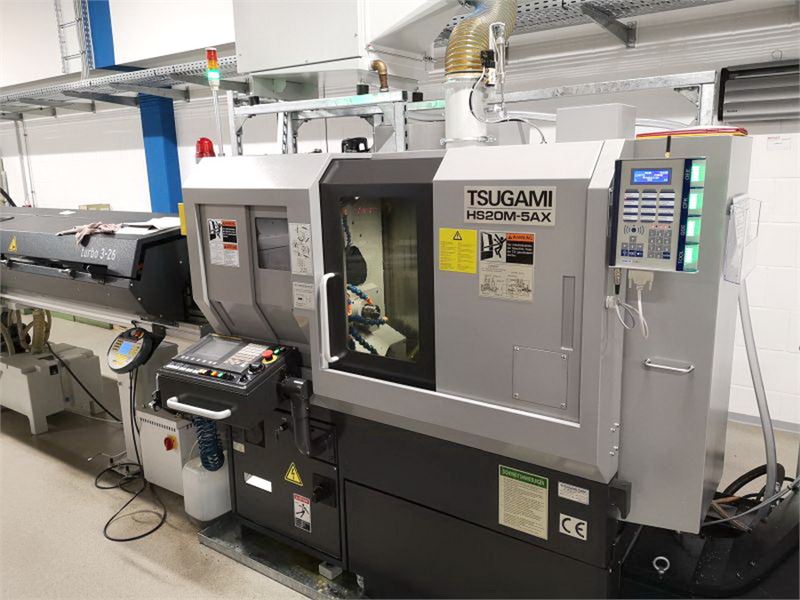

TSUGAMI - HS 20 M / 5 AX
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| TSUGAMI - HS 20 M / 5 AX | |
| Angebotsdetails | |
| Lagernummer | 1039-8571 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | TSUGAMI |
| Type | HS 20 M / 5 AX |
| Baujahr | 2015 |

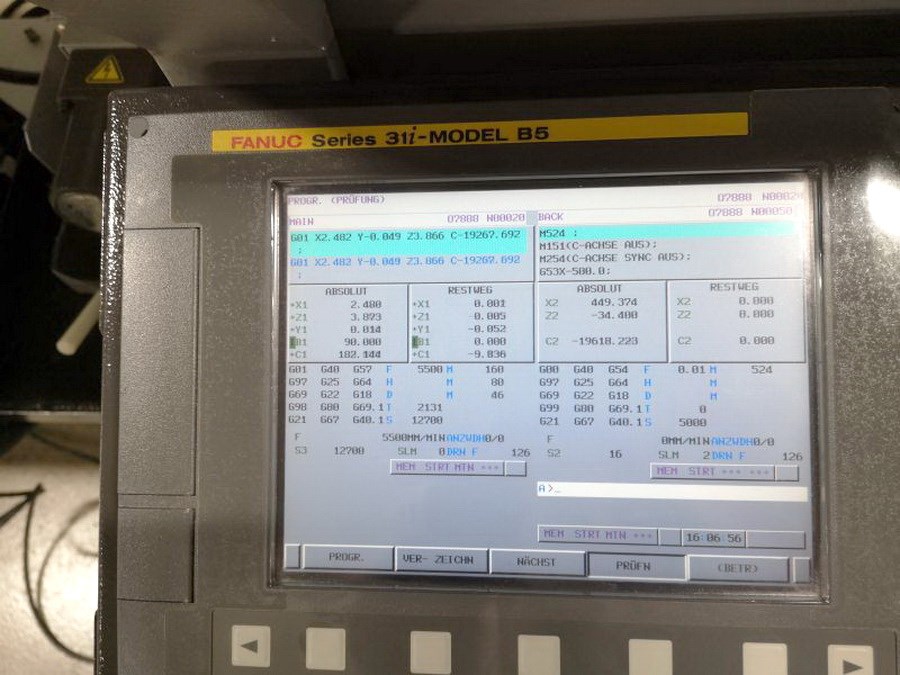

| Steuerung | Fanuc 31i-B5 |
| Lagerort | Nordrhein-Westfalen |
| Ursprungsland | Japan |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |
| Zusatzinformationen | CNC-Präzisions-Drehmaschine TSUGAMI - HS 20 M / 5 AX - Schwenkfrässpindel - Gegenspindel - Rückseitenbearbeitung - Werkzeugantrieb - nur ca. 1.000h Spindelstunden! Betriebsstunden: ca. 10.300h - 5-Achsen-Simultansteuerung - 8 Achsen (X1/X2/Y/Z1/Z2/C1/C2/B) |
| Technische Details | |
| Drehdurchmesser | 3 - max. 20 mm |
| Drehlänge | max. 50 mm |
| Steuerung | Fanuc 31i-B5 |
| max. Bearbeitungsdurchmesser | 20 mm |
| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | 200 - 10.000 min/-1 |
| Antriebsleistung - Hauptspindel | 2,2 / 3,7 kW |
| max. Bohrdurchmesser | 10 mm |
| max. Gewindedurchmesser | M8 |
| C-Achse | 360 ° |
| Gegenspindel: | |
| Drehzahlbereich - Gegenspindel | 200 - 12.000 min/-1 |
| Antriebsleistung - Gegenspindel | 1,5 / 2,2 kW |
| max. Bohrdurchmesser | 7 mm |
| max. Gewindedurchmesser | M6 |
| C-Achse | 360 ° |

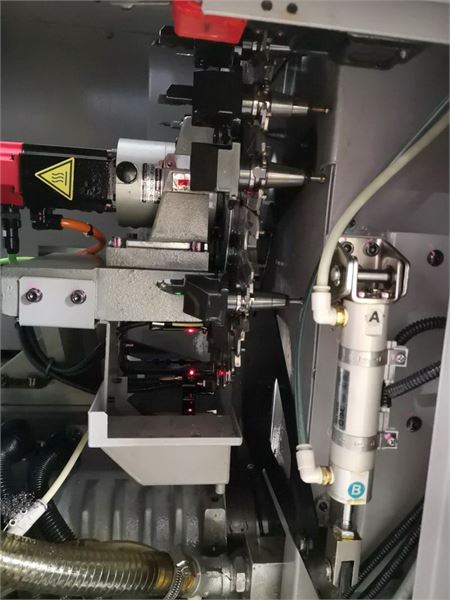

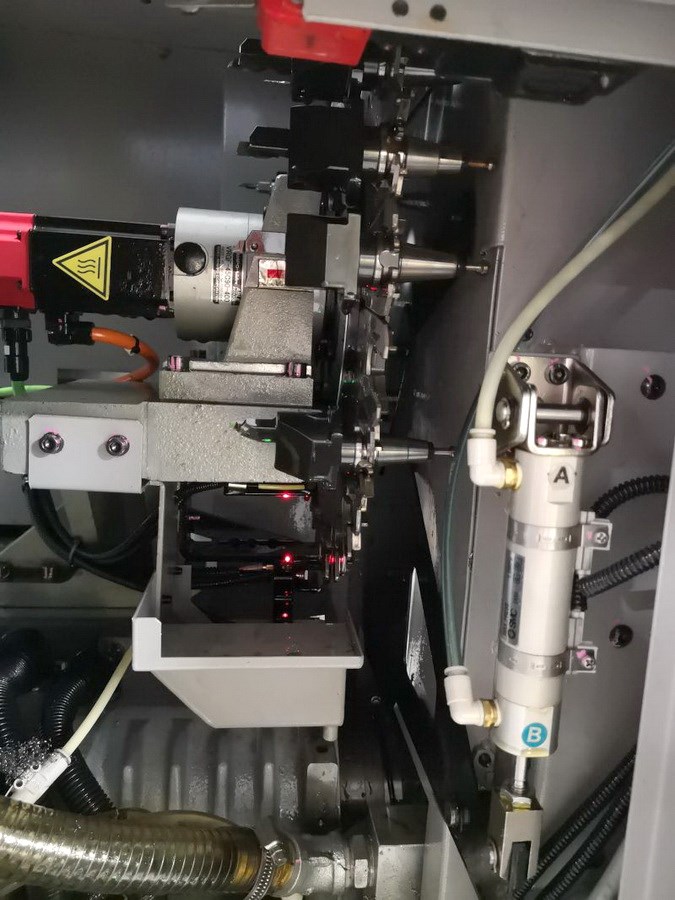

| Werkzeugspindel: | |
| Drehzahlbereich - Werkzeugspindel | 300 - 30.000 min/-1 |
| Antriebsleistung - Werkzeugspindel | 3,7 / 5,5 kW |
| max. Bohrdurchmesser | 7 mm |
| max. Gewindedurchmesser | M6 |
| schwenkbar | B: 180° (+/-90) ° |
| Auflösung | B: 0,001 ° |
| Werkzeugaufnahme | (7/24) 15T |
| Verfahrwege: | |
| x-Achse | 1: 289 / 2: 488 mm |
| y-Achse | 75 (-15/+60) mm |
| z-Achse | 1: 305 / 2: 335 mm |
| c-Achse | 1: 360 / 2: 360 ° |
| b-Achse | 180 ° |
| Werkzeugwechsler: | |
| Anzahl der Werkzeugplätze | 24 pos. |
| Werkzeugaufnahme | 15T |
| Rückseitenbearbeitung: | |
| Anzahl der Werkzeugplätze | 4 pos. |
| Anzahl der angetriebenen Werkzeugstationen | 3 pos. |
| Drehzahlbereich - angetr. Werkzeugstationen | max. 8.000 min -1 |
| Antriebsleistung - angetr. Werkzeugstationen | 0,75 kW |
| Schaftdurchmesser | 20 mm |
| Vorschübe: | |
| Eilgang | max. 32 m/min |
| Vorschubgeschwindigkeit | 1 - 6.000 mm/min |
| Gesamtleistungsbedarf | 14 kVA |
| Maschinengewicht ca. | 2,7 t |
| Raumbedarf ca. | 7,0 x 2,0 x 2,5 m |
| Zubehör | |
| Dokumentation | |
| Späneförderer | |
| Kühlmitteleinrichtung | |
| Hochdruckkühlung | 65 bar |
| Gegenspindel | |
| Frässpindel | |
| Werkzeugwechsler | |
| Rückseitenbearbeitung | |
| Spindelölkühler | |
| Werkzeugeinmessung | |
| elektr. Handrad | |
| Werkzeugantrieb | |
| C-Achse | |
| Y-Achse | |
| B-Achse | |
| Interface für Stangenlader | |

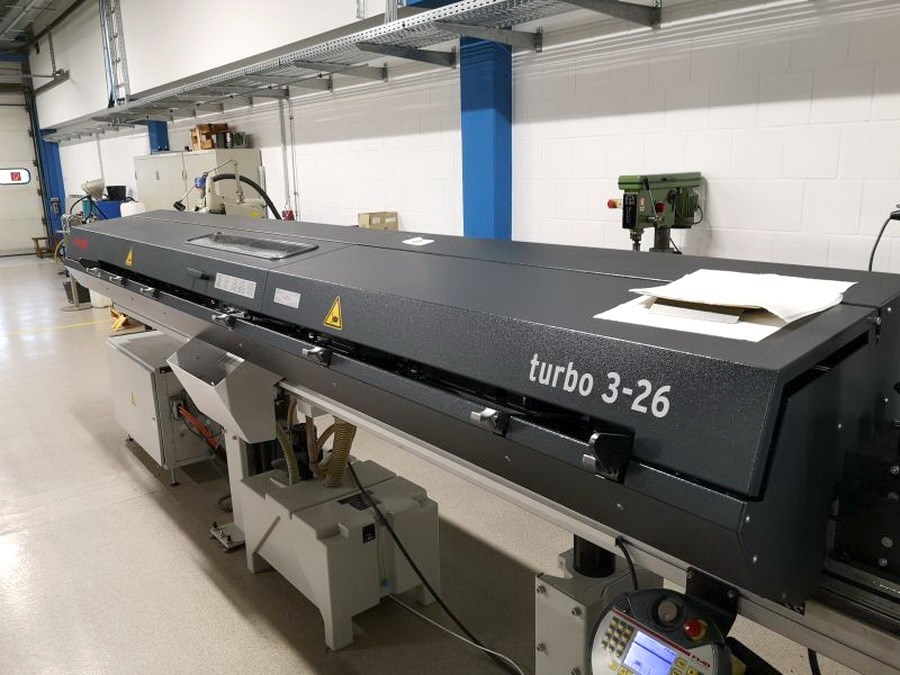

| Stangenlademagazin | FMB Turbo 3-26 / 3200 A |
| Irrtum in den technischen Daten vorbehalten. | |
