MORI SEIKI - SL 75 C BigBore 230
CNC - Drehmaschinen CNC - Drehmaschinen
Bilder
Senden Sie dem Verkäufer eine Nachricht.*
Bilder
Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image
Video
Beschreibung

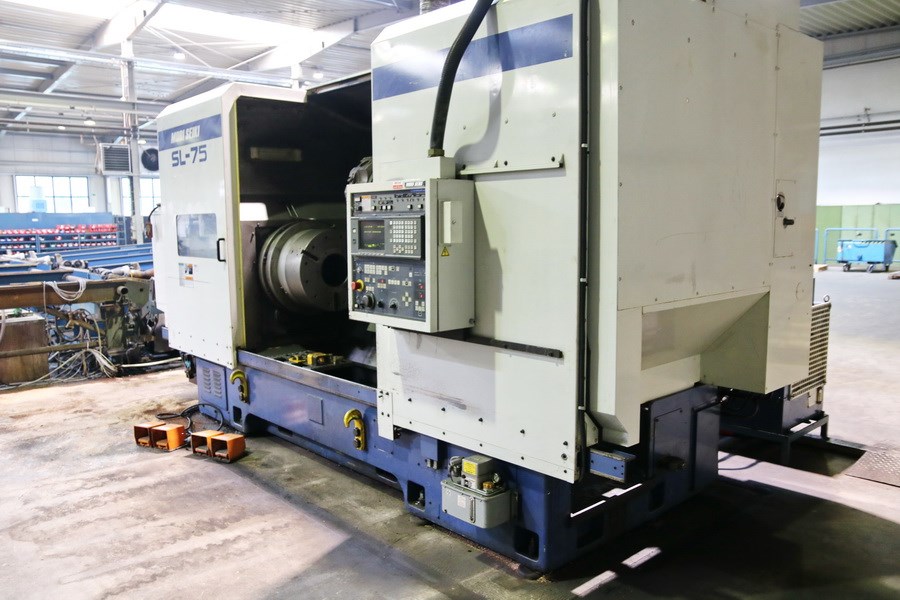

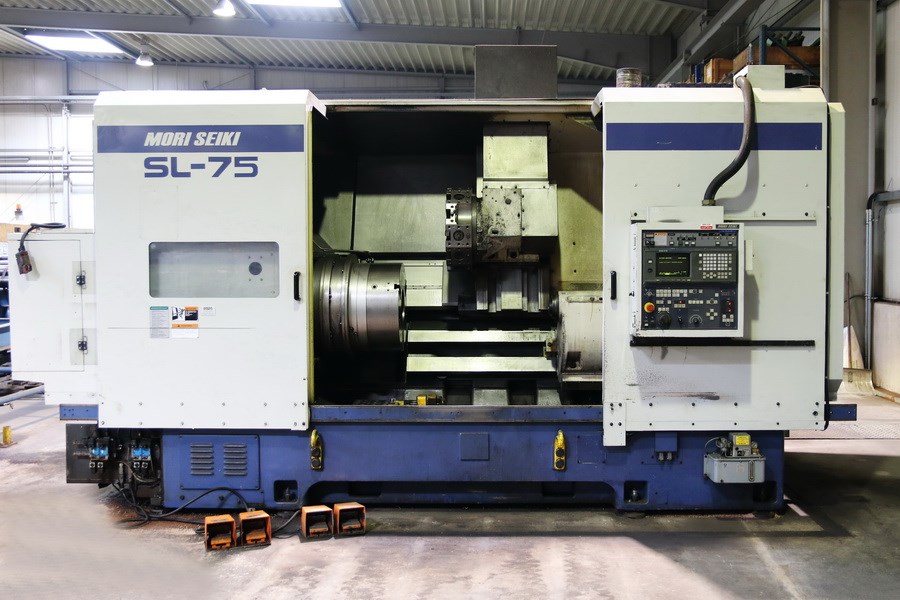

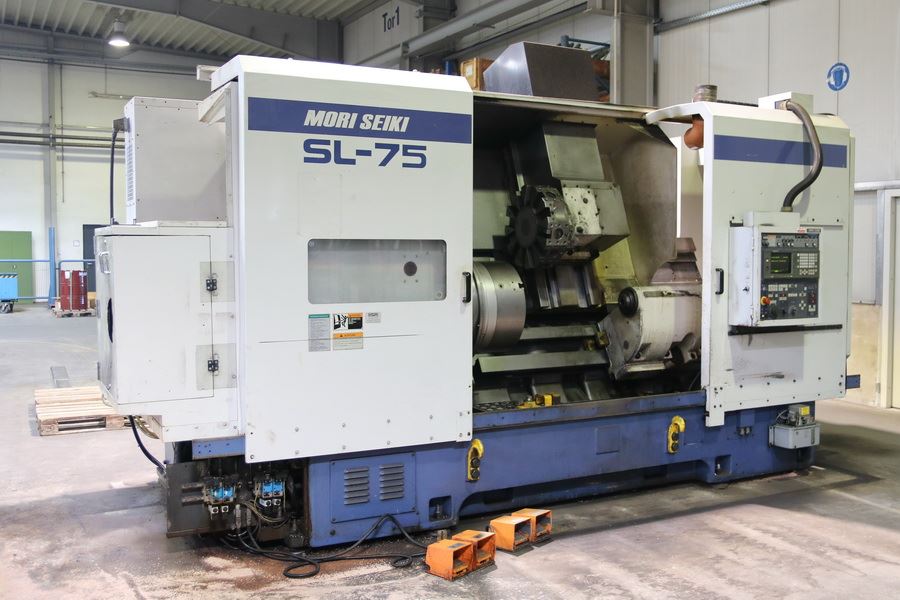

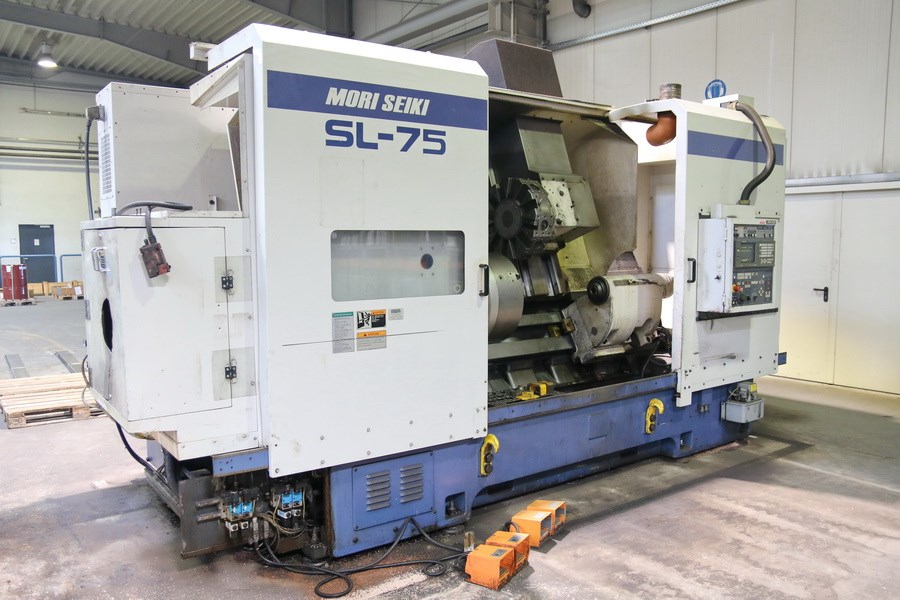

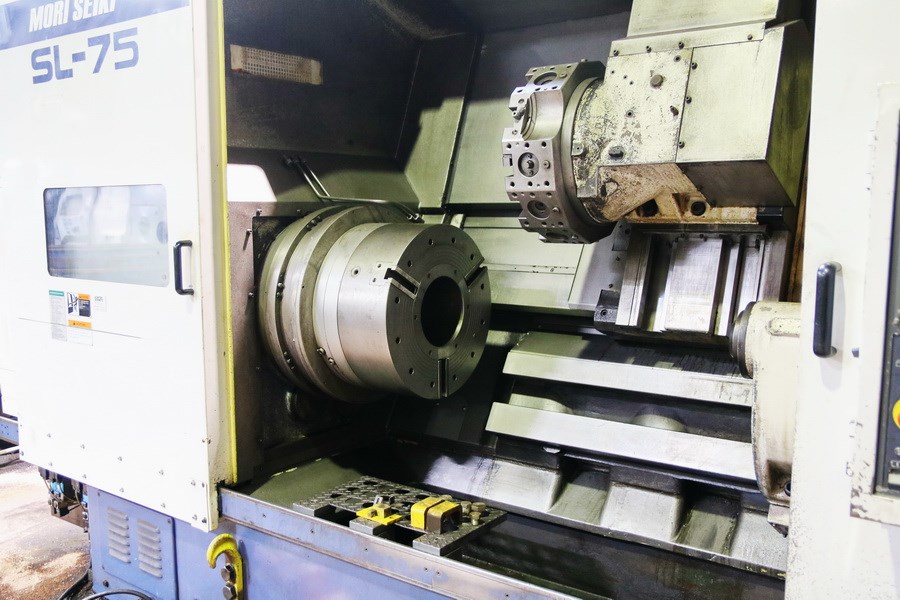

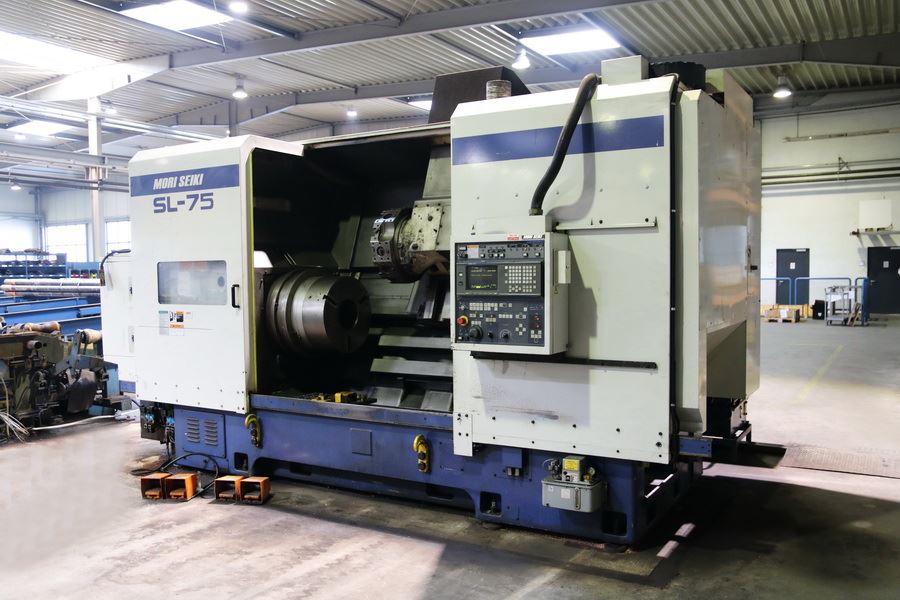

MORI SEIKI - SL 75 C BigBore Ø230

Angebotsdetails
Lagernummer 1039-8534
Maschinenart CNC Drehmaschine
Hersteller MORI SEIKI
Type SL 75 C BigBore Ø230
Baujahr 1997

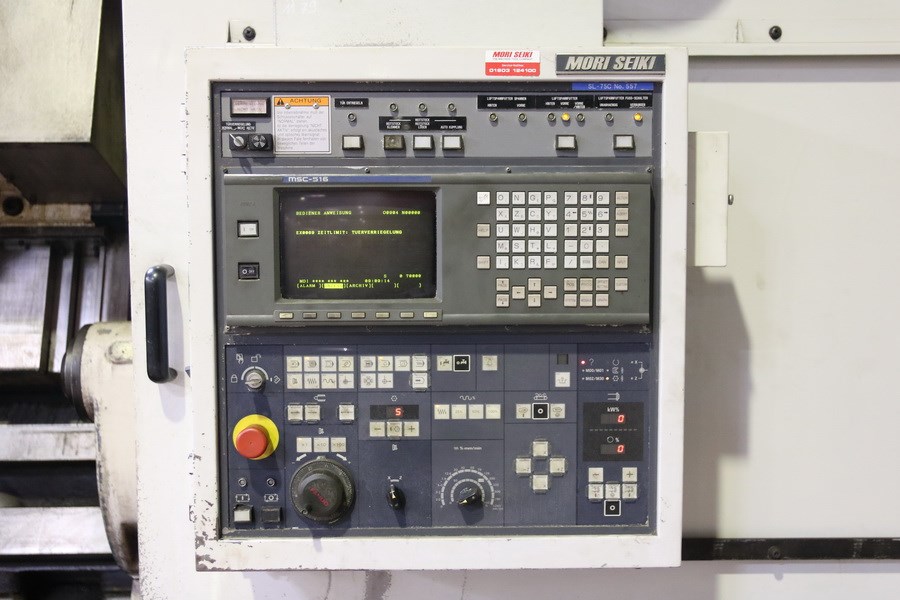

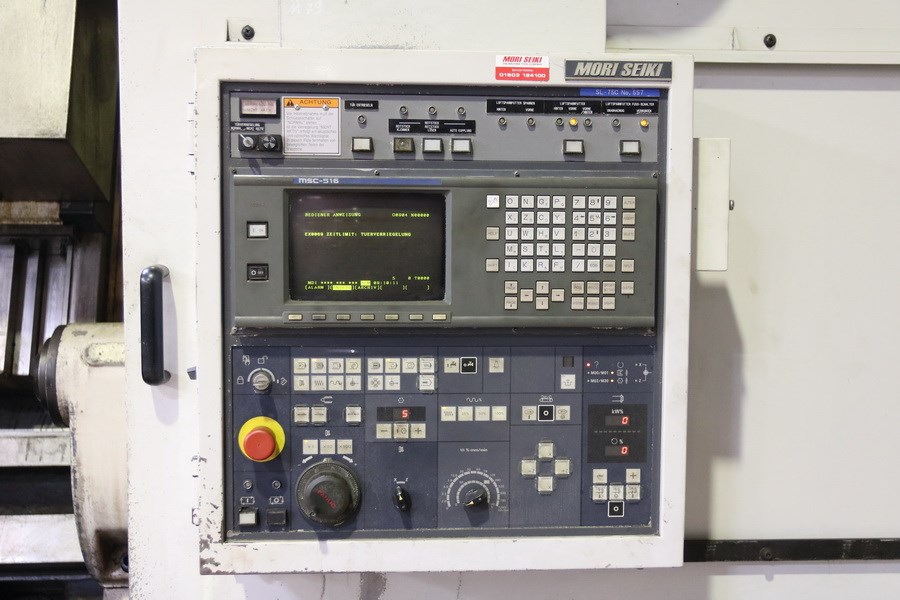

Steuerung MSC 516 TC
Lagerort D-59302 Oelde
Ursprungsland Japan
Lieferzeit nach Absprache
Frachtbasis ab Standort
Zusatzinformationen CNC - Schwer-Drehmaschine
MORI SEIKI - SL 75 C BigBore Ø230

- Vorder- und Hinterendfutter

Technische Details
Umlaufdurchmesser über Bett 910 mm
Umlaufdurchmesser über Schlitten 560 mm
Drehlänge max. 1.530 mm
Steuerung MSC 516 TC
max. Drehdurchmesser 880 mm
Abstand zwischen den Spitzen 1.660 mm
max. nutzbarer Stangendurchmesser (230) mm
Hauptspindel:
Drehzahlbereich - Hauptspindel 2 - 680 min/-1
Getriebestufen 2
Getriebestufe 1 76 - 224 min/-1
Getriebestufe 2 222 - 680 min/-1
Antriebsleistung - Hauptspindel 37 / 30 kW
Max. Drehmoment 1: 4.648 / 3.769 Nm
Max. Drehmoment 2: 1.592 / 1.291 Nm
Futterdurchmesser 500 mm
Spindellagerdurchmesser 371 mm
Spindelbohrung 260 mm
max. nutzbarer Stangendurchmesser (230) mm
Spindelnase ASA A1-20

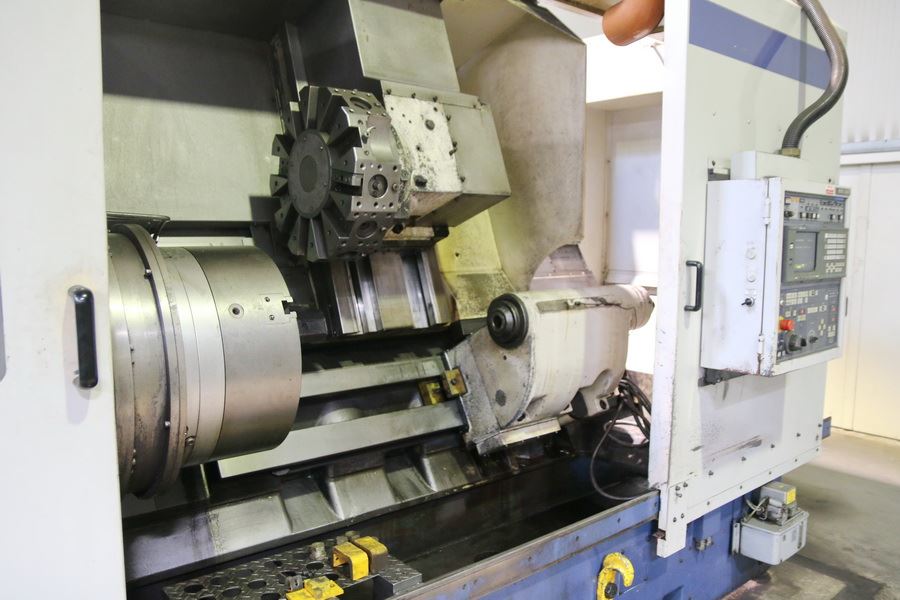

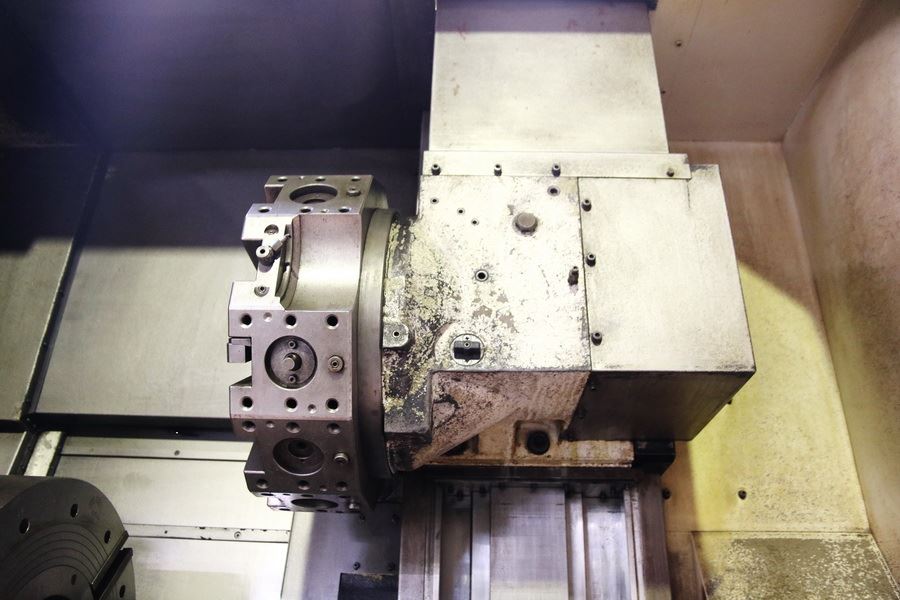

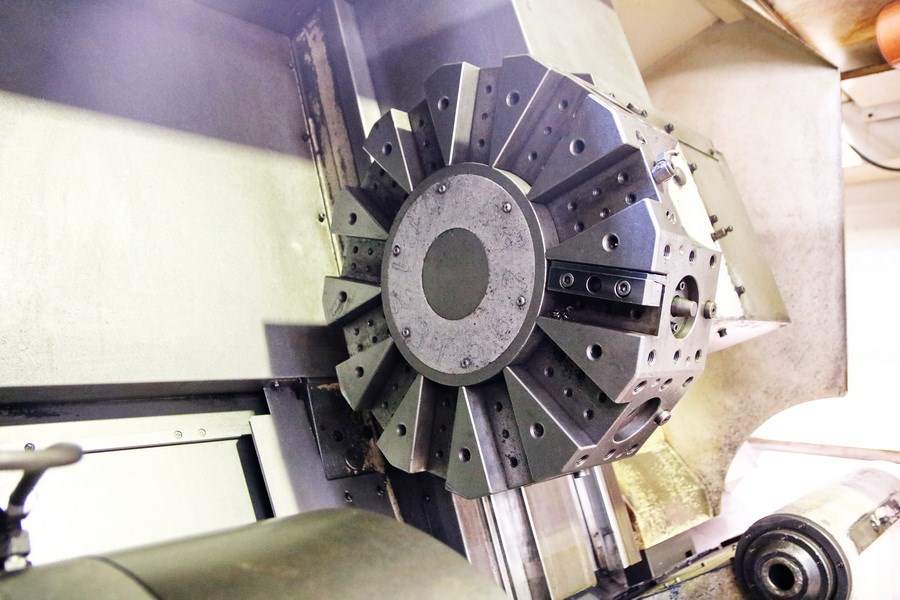

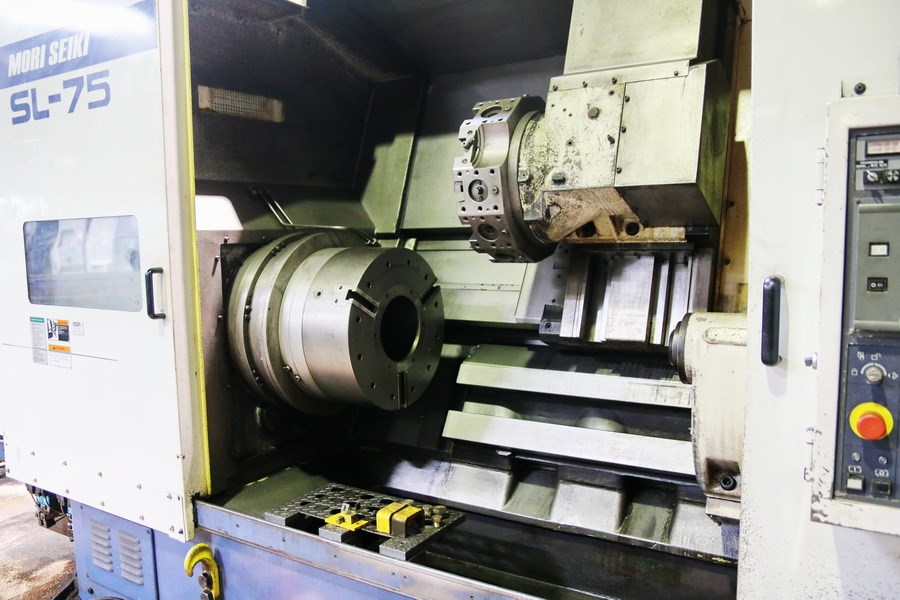

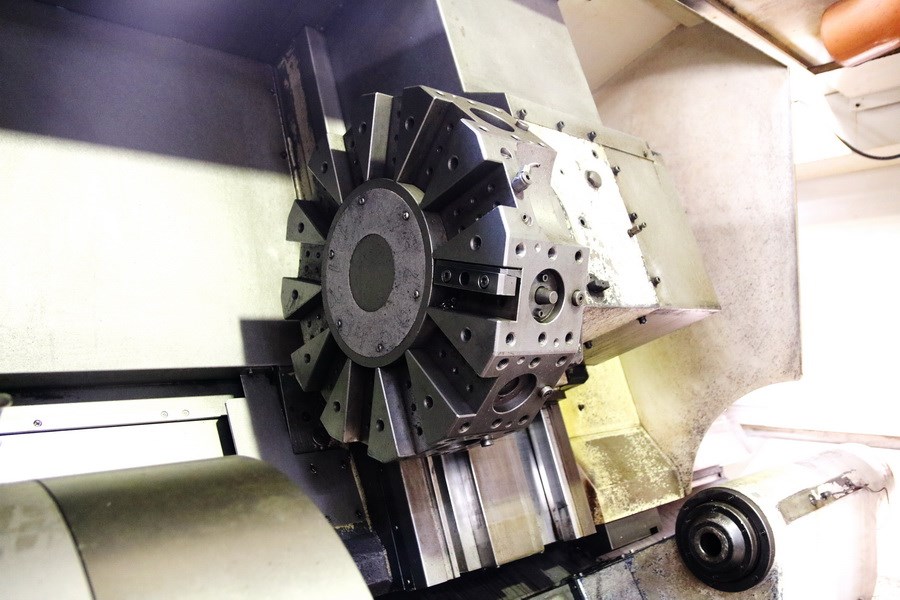

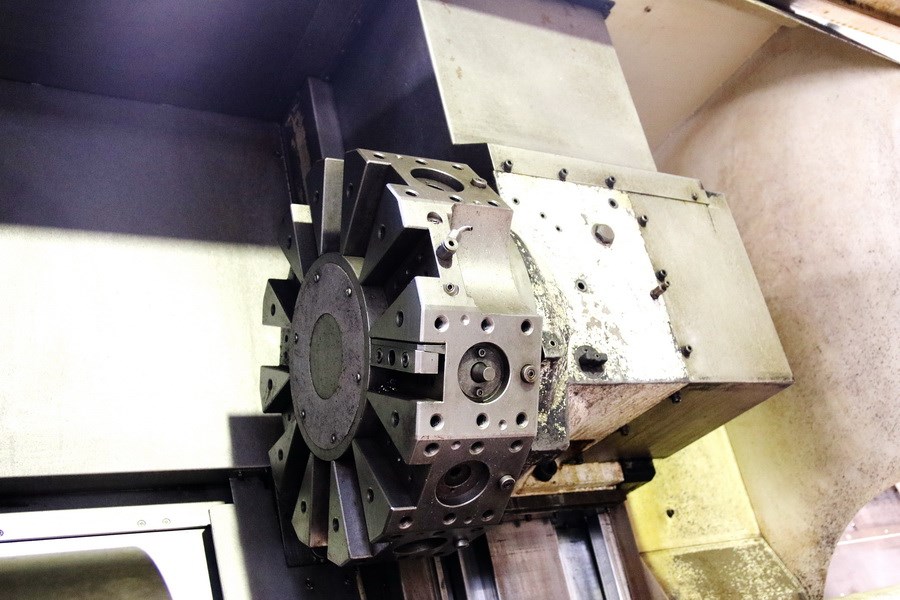

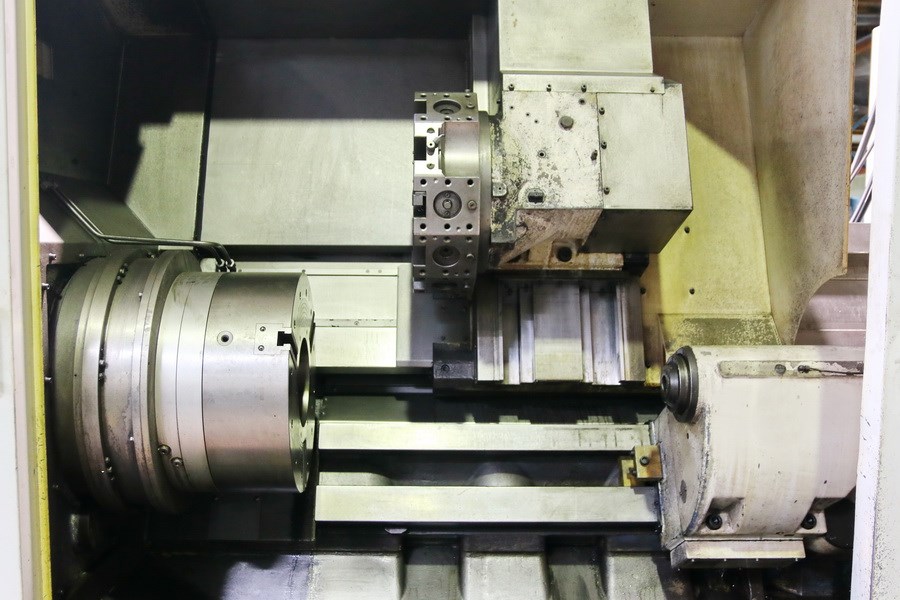

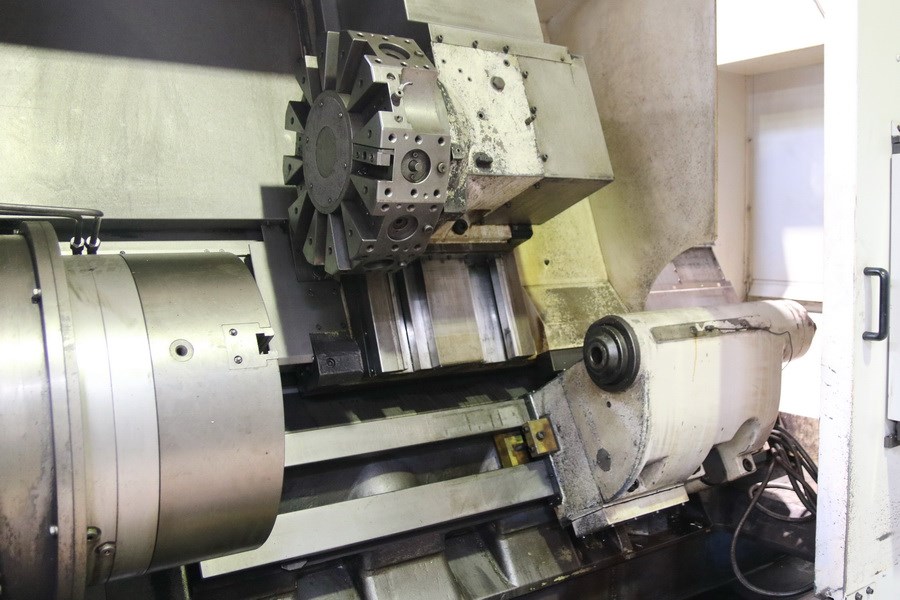

Werkzeugrevolver:
Anzahl der Werkzeugplätze 12 pos.
Schafthöhe für Vierkantwerkzeug 32 mm
Schaftdurchmesser der Bohrer max. 65 mm
Schaltzeit 1,5 sec
Verfahrwege:
x-Achse 460 (430+30) mm
z-Achse 1.550 mm
Vorschübe:
Eilgang X: 5 m/min
Eilgang Z: 8 m/min
Tippvorschubgeschwindigkeit 0 - 1.260 mm/min

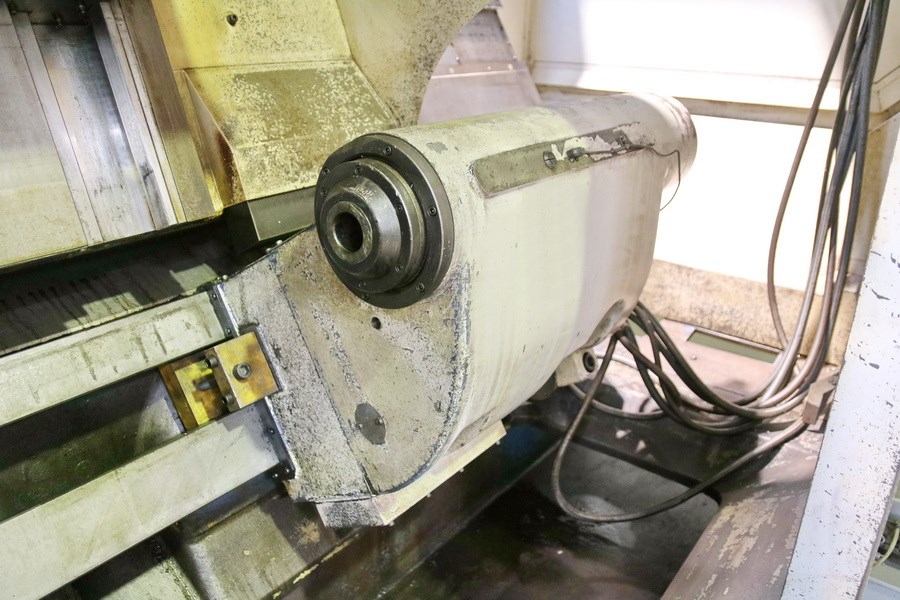

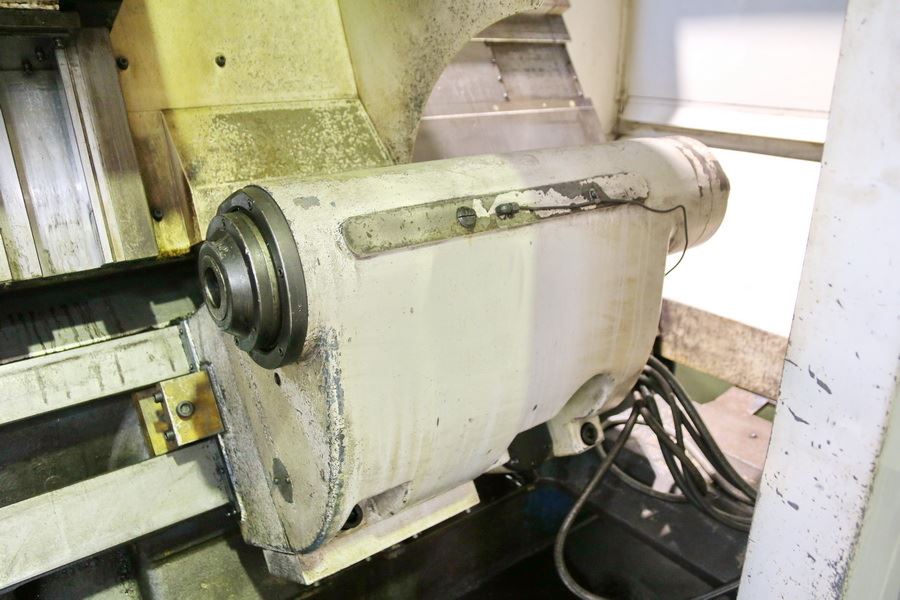

Reitstock:
Reitstockverfahrweg 1.340 (1.080) mm
Pinolendurchmesser 150 mm
Pinolenhub 150 mm
Reitstockaufnahme MT 5
Gesamtleistungsbedarf 62 kVA
Maschinengewicht ca. 14,0 t
Raumbedarf ca. 8,0 x 3,5 x 3,2 m

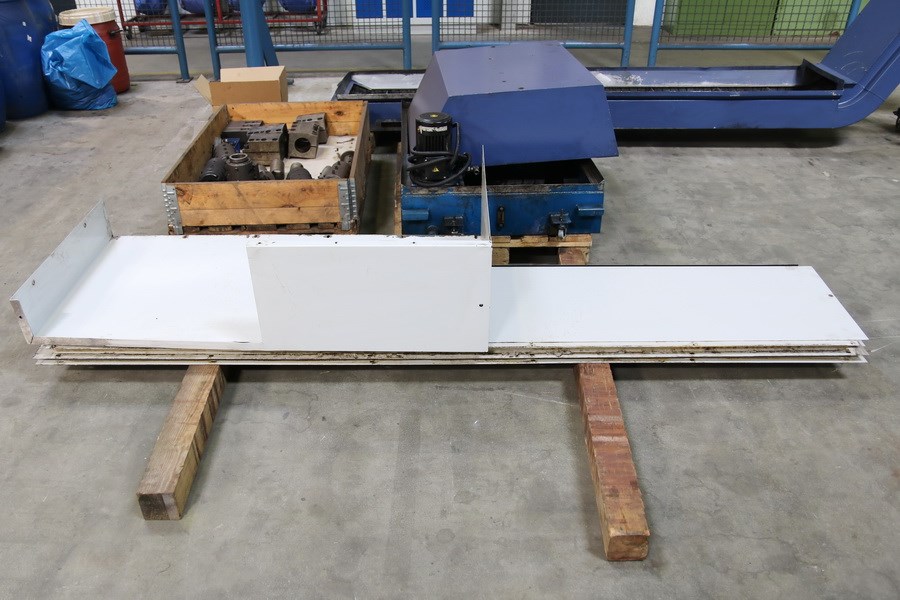

Zubehör

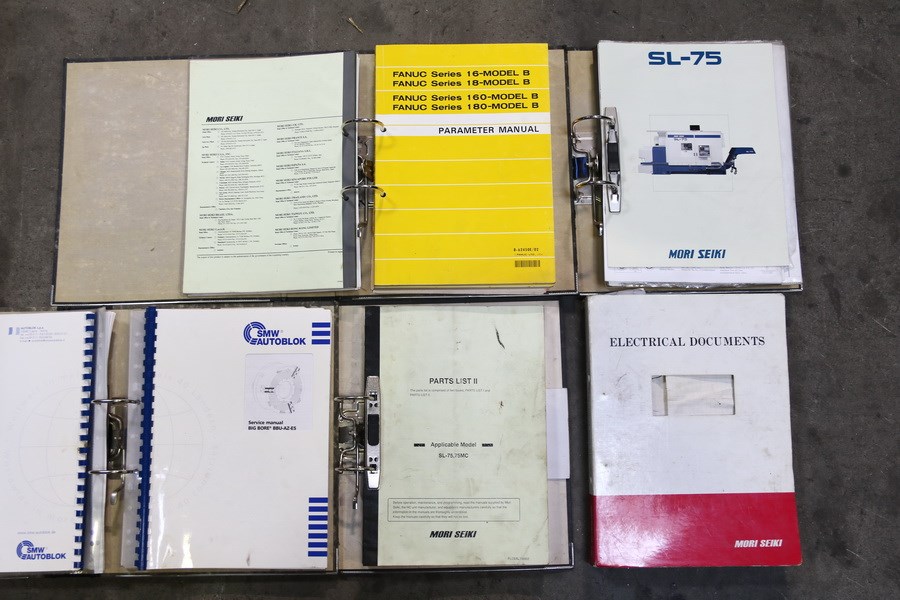

Dokumentation

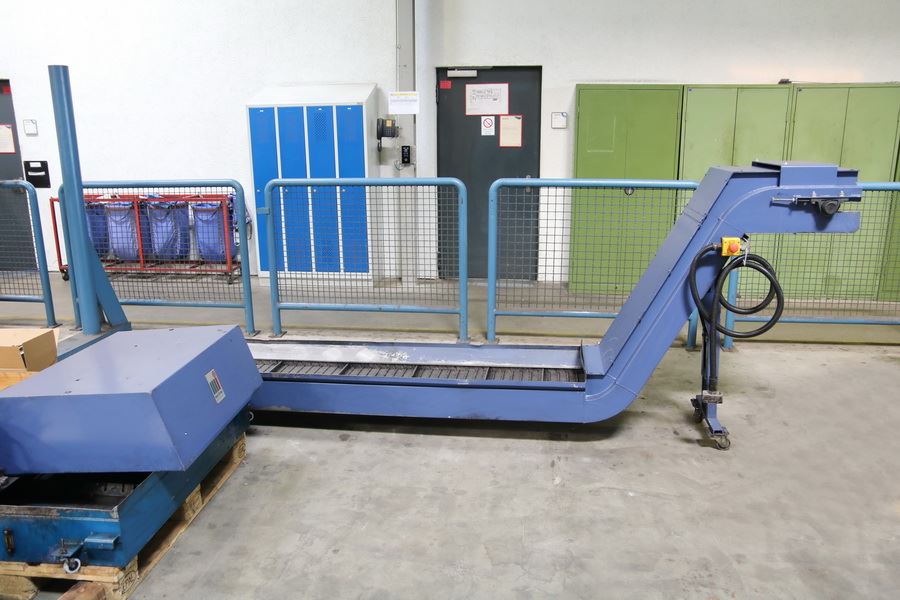

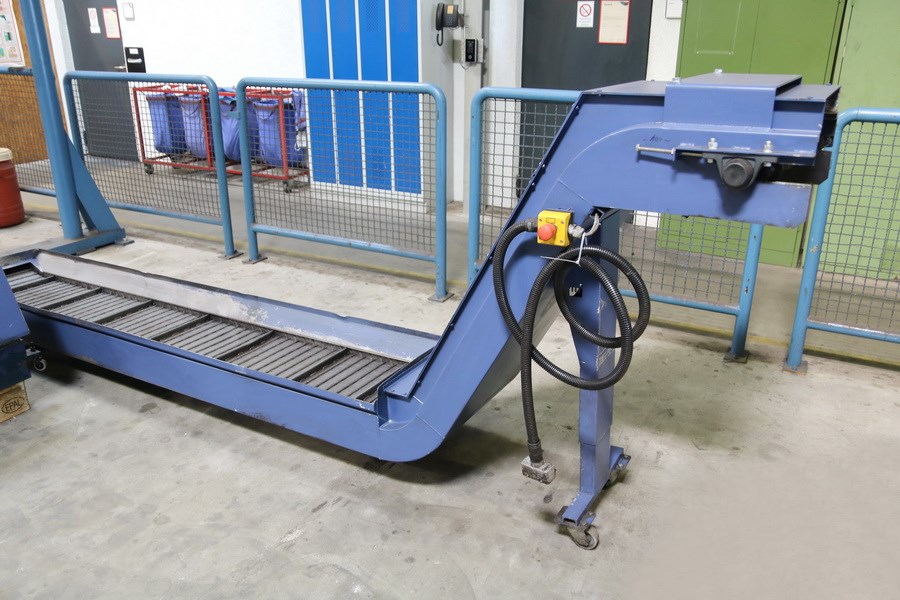

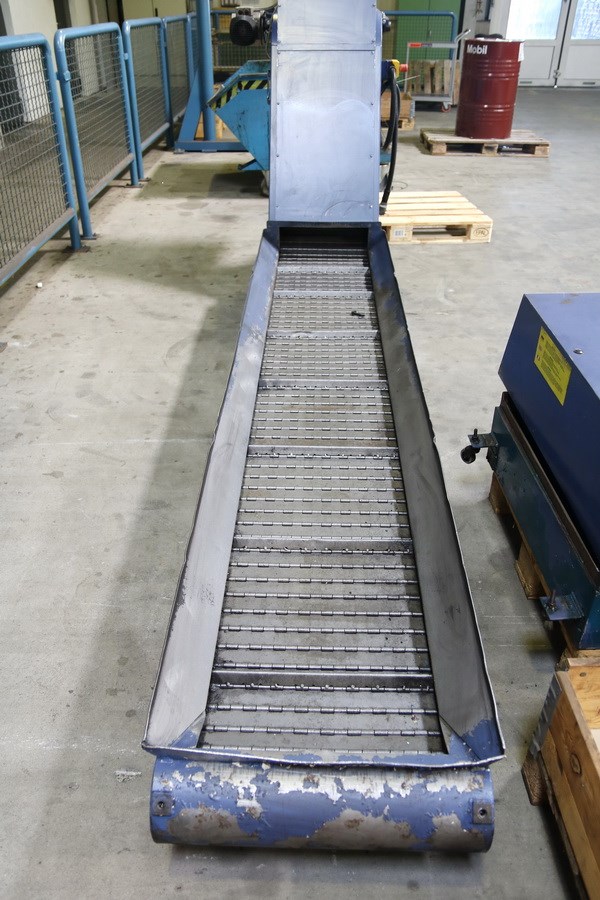

Späneförderer
Werkzeugrevolver

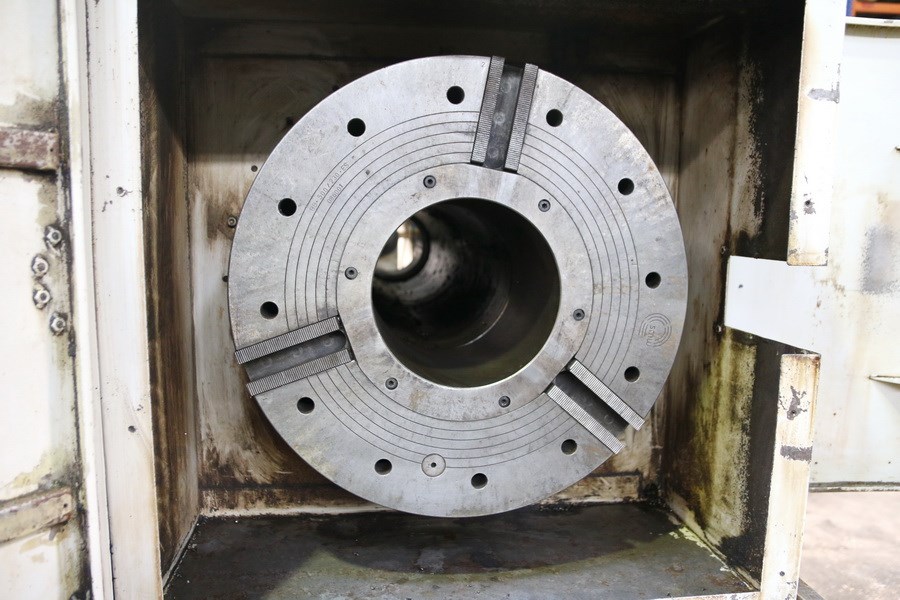

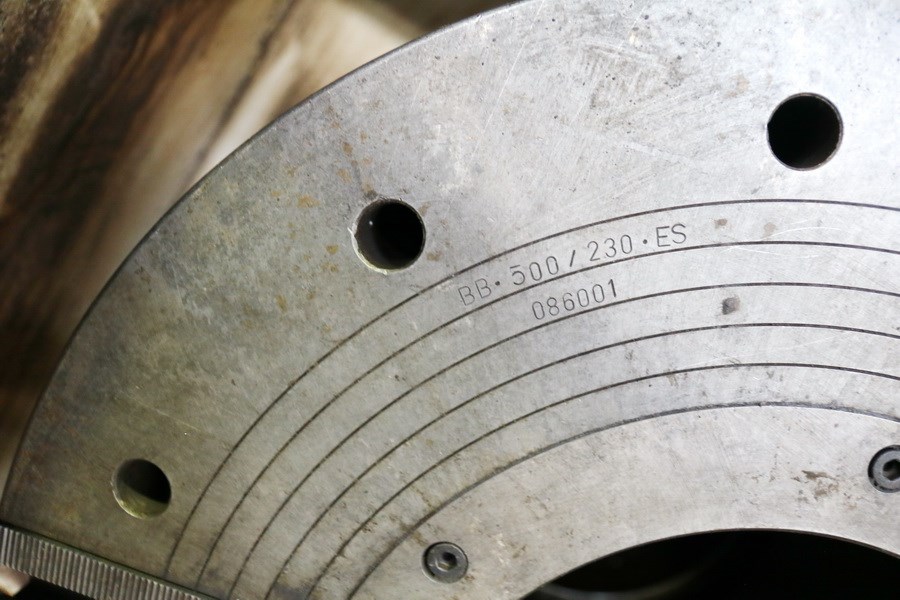

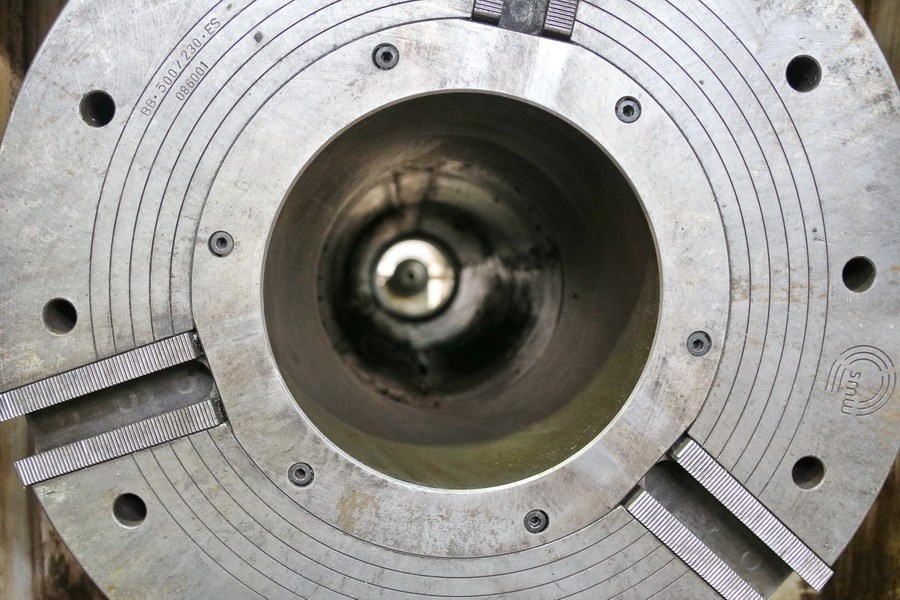

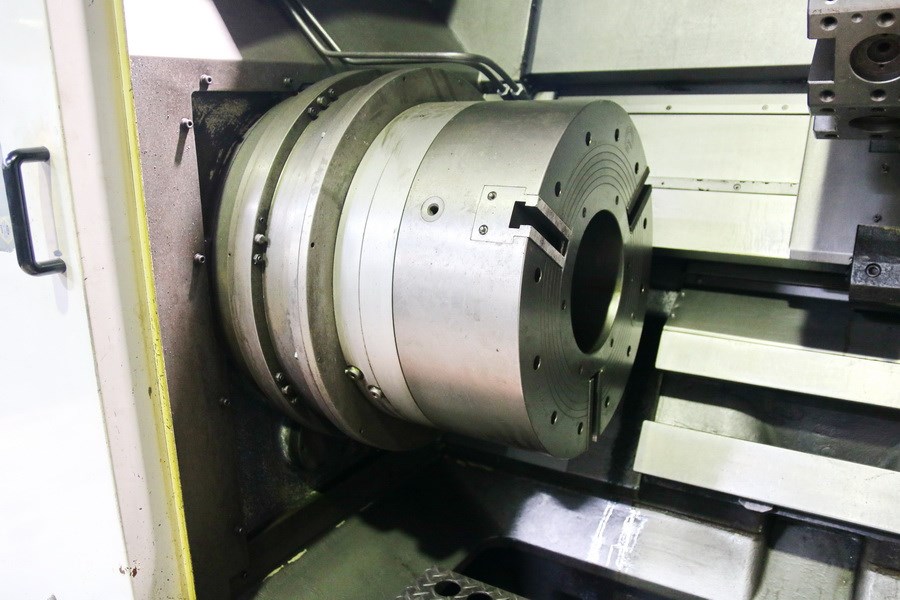

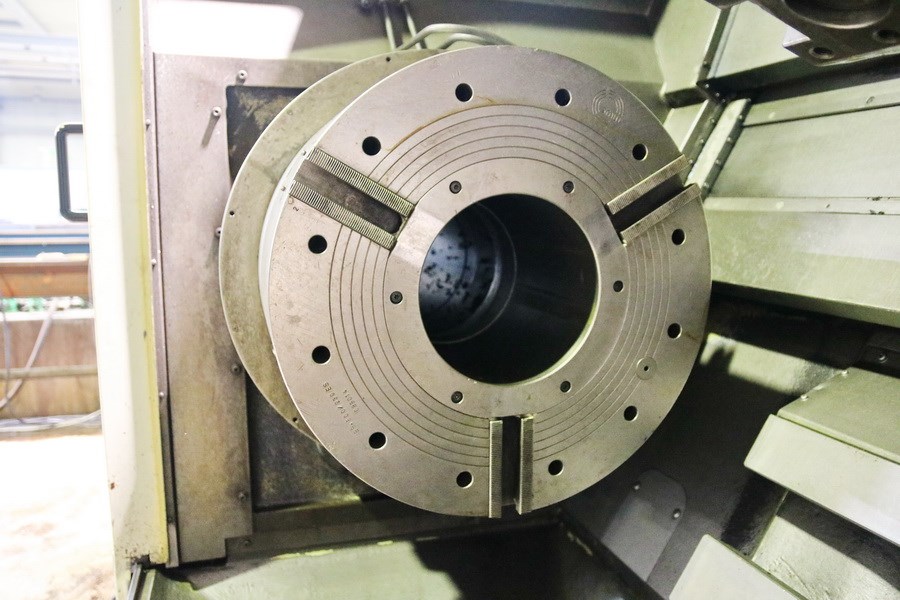

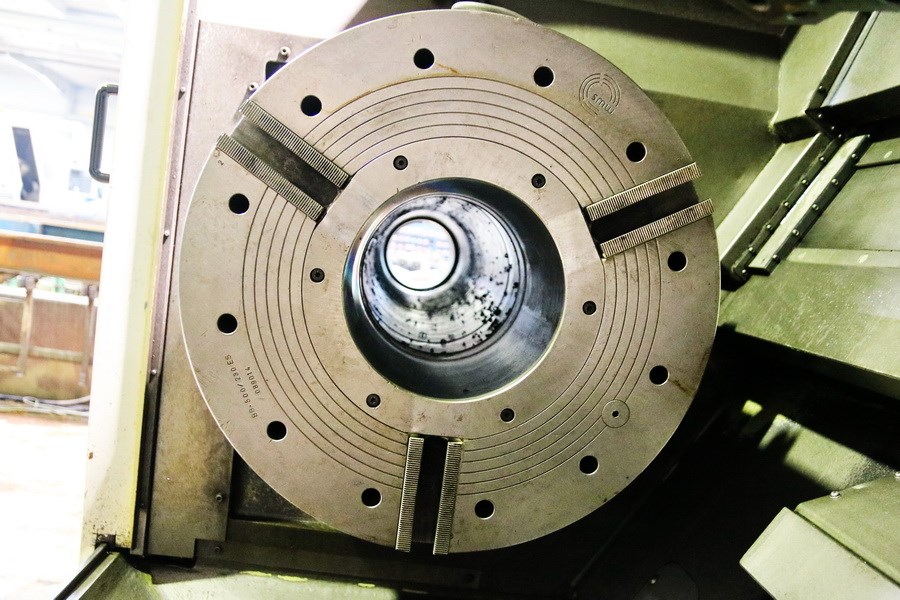

Spannfutter 2x SMW BB 500-230
Reitstock

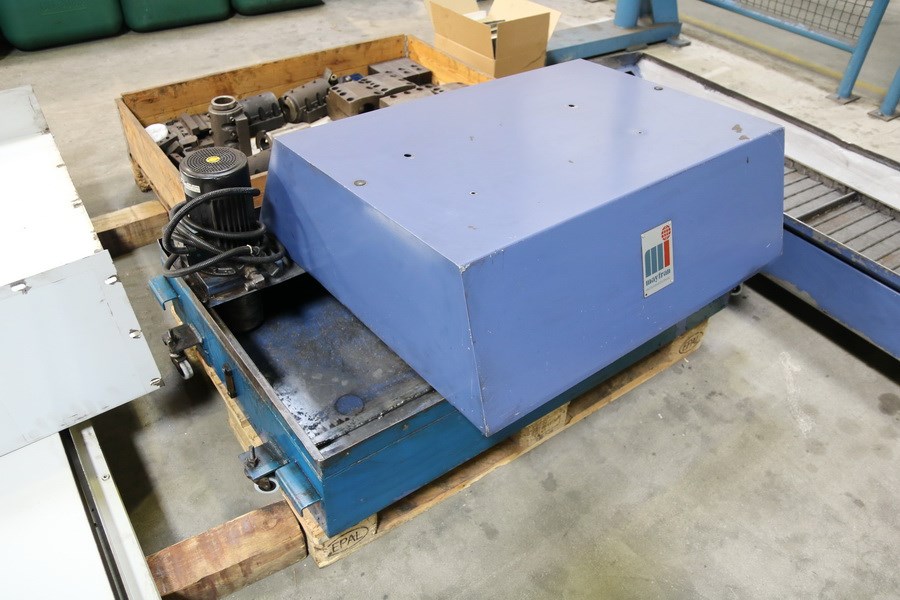

Kühlmitteleinrichtung

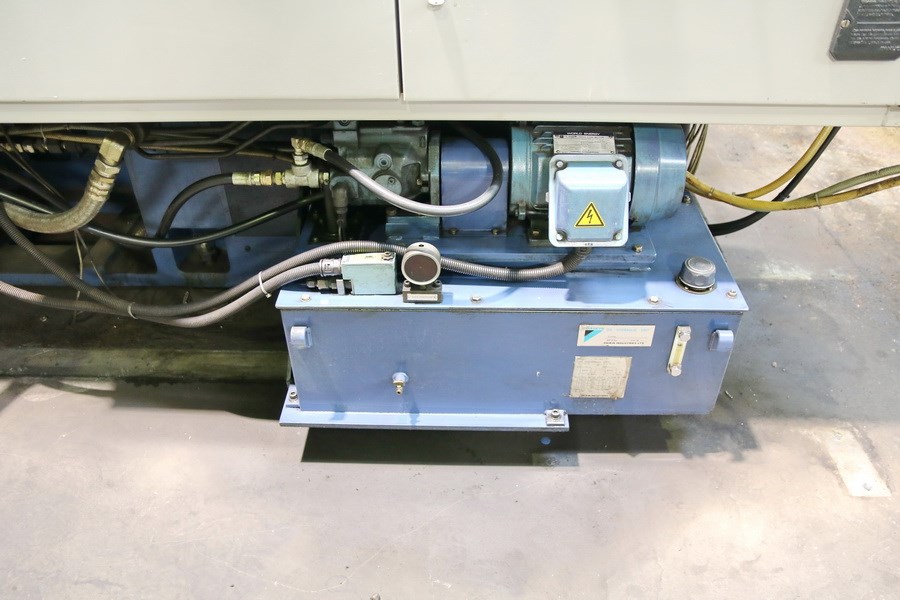

Hydraulikeinheit

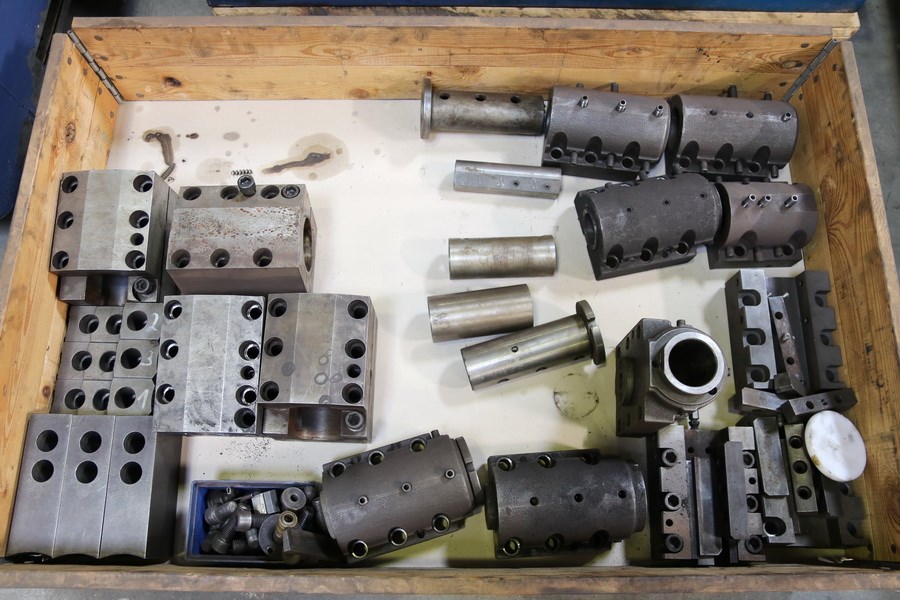

div. Werkzeughalter 13
Spannbacken

Irrtum in den technischen Daten vorbehalten.
