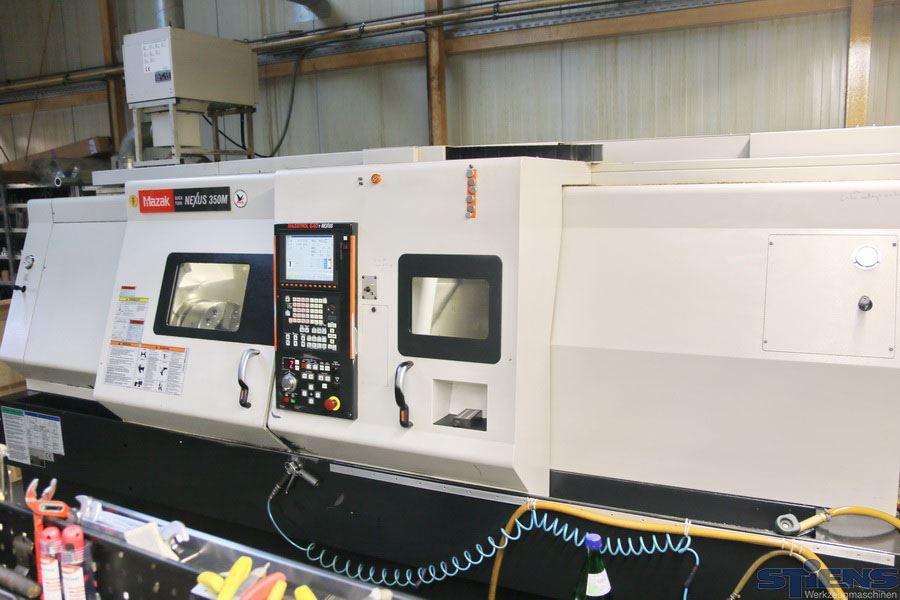

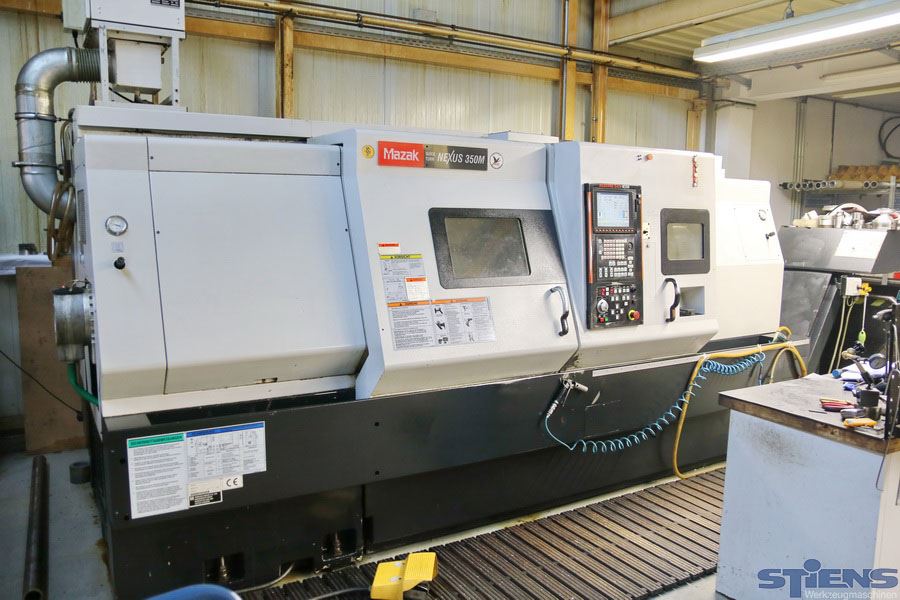

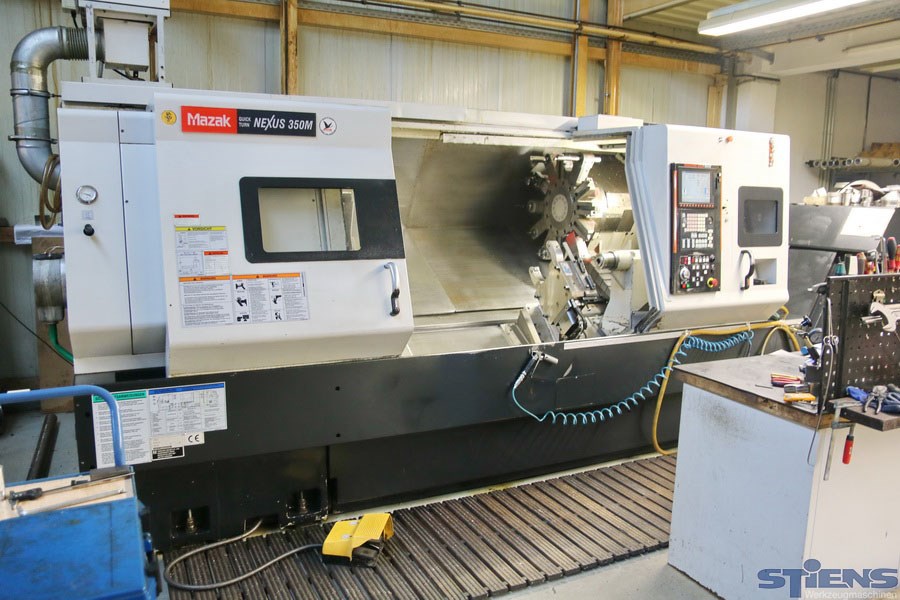

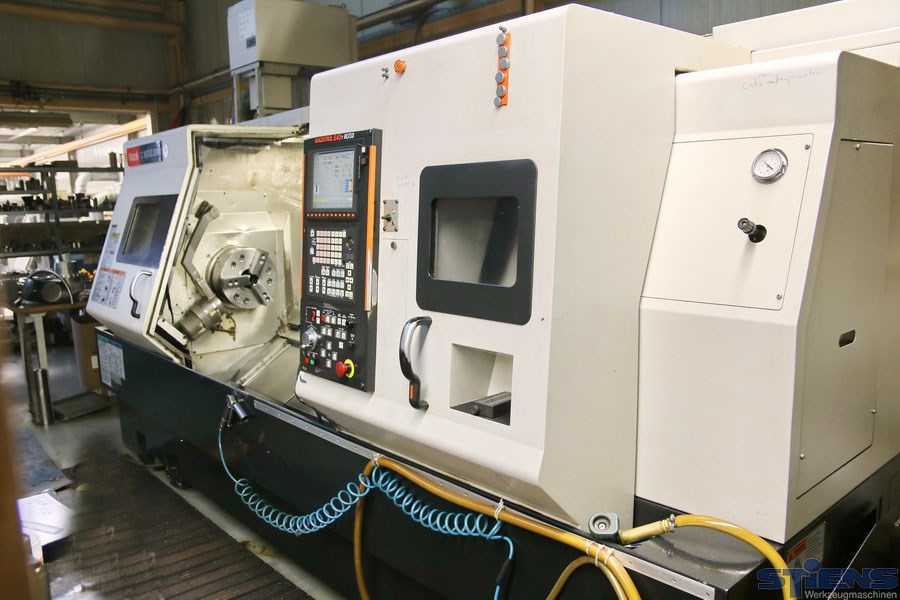

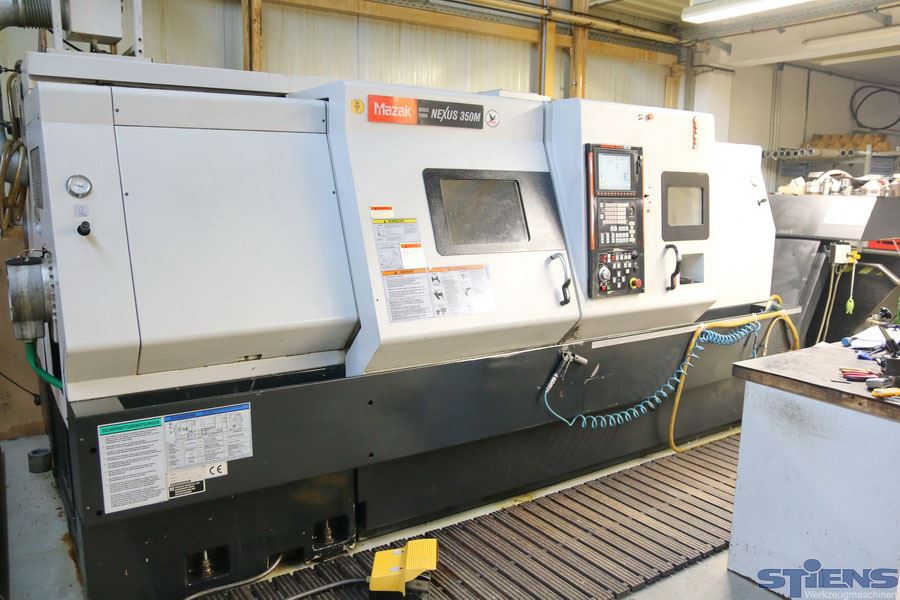

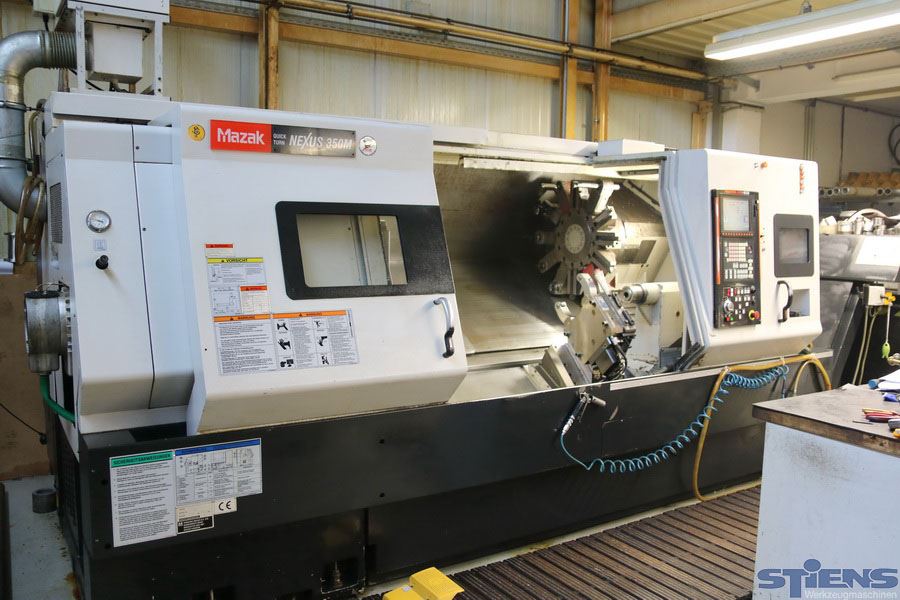

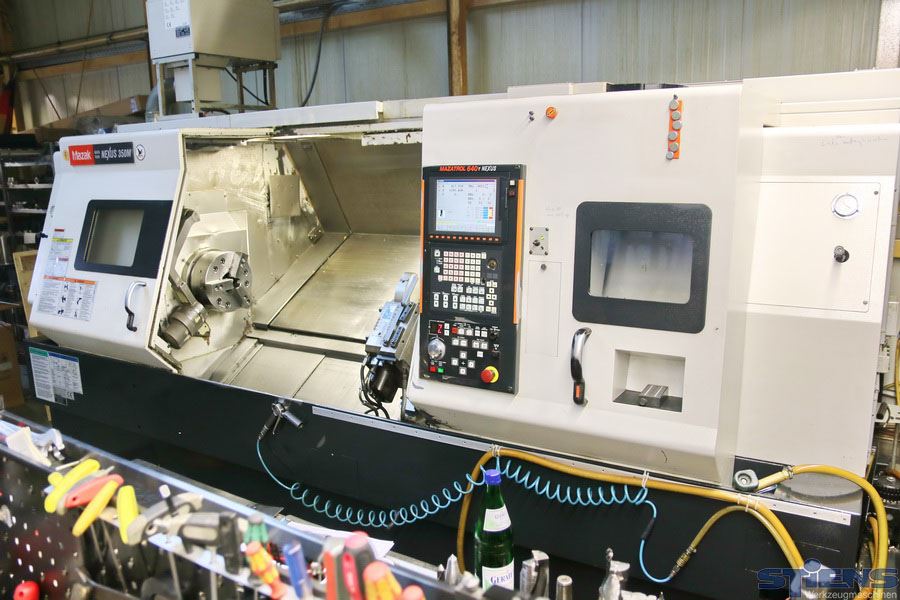

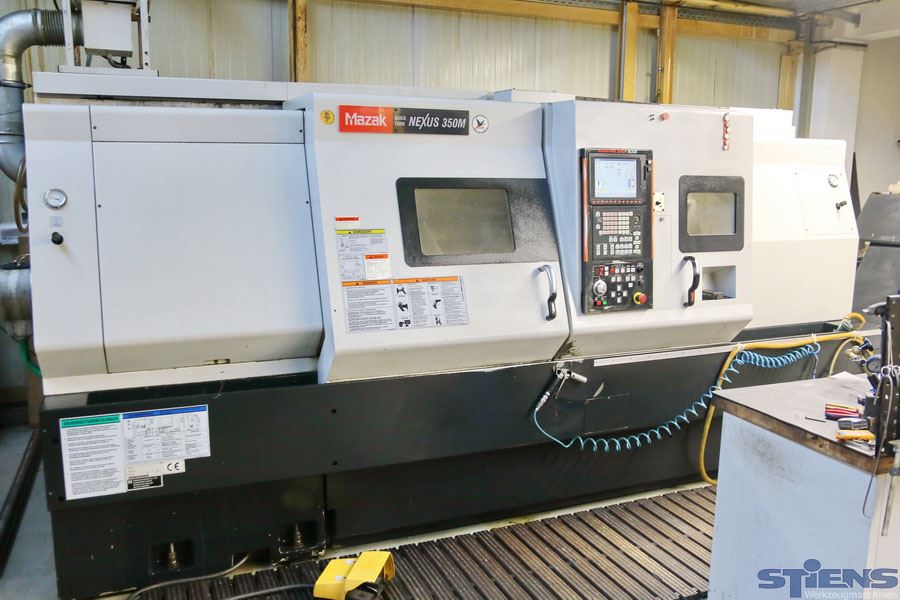

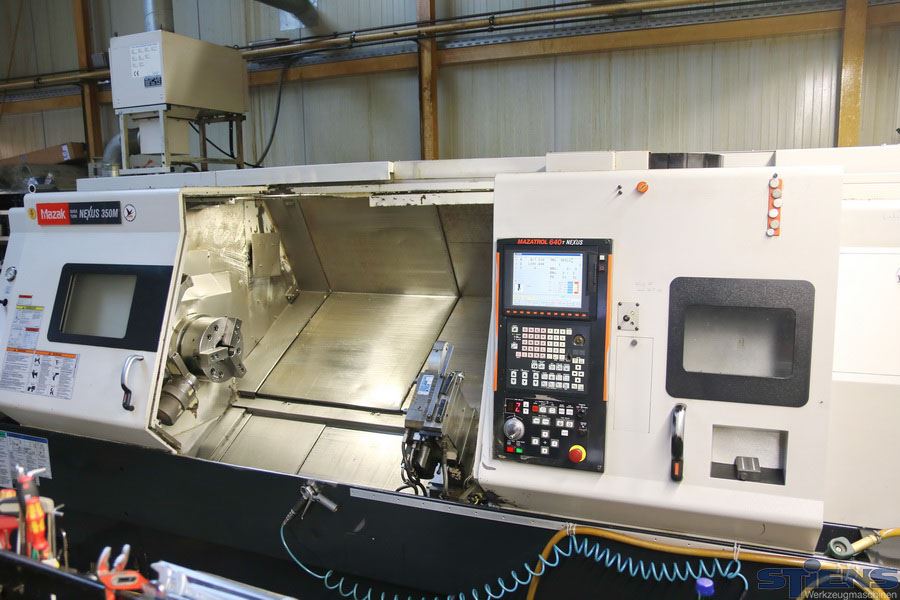

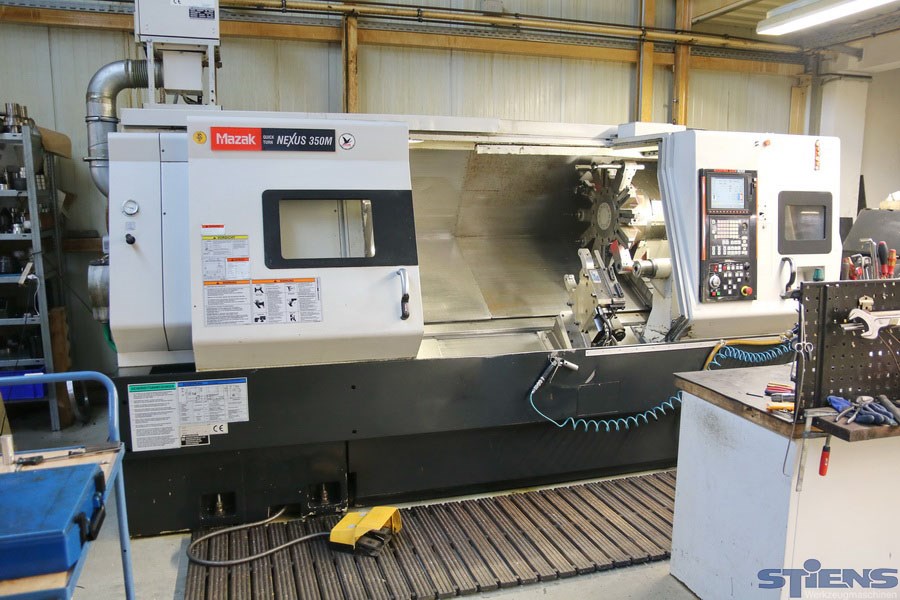

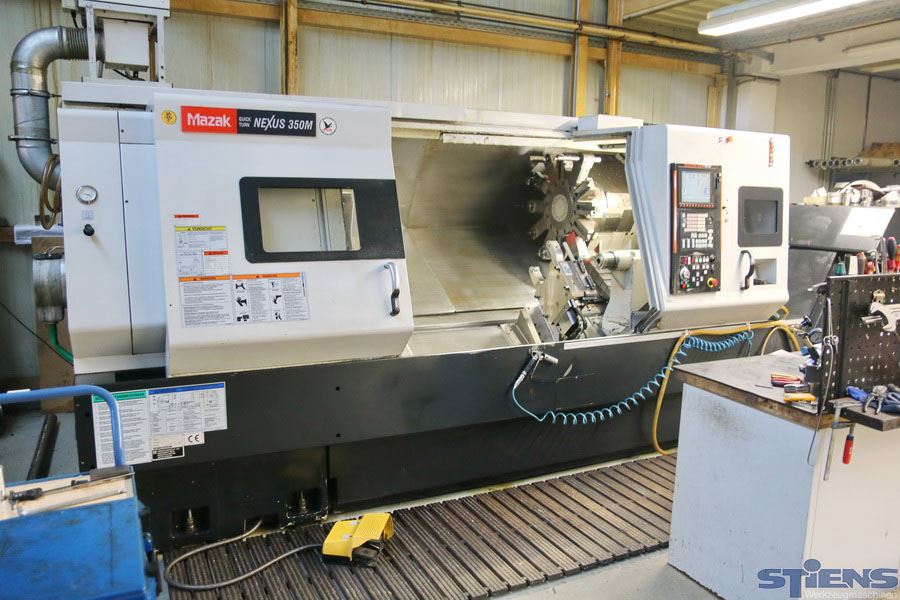

MAZAK - QTN 350 M / 1500 U
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| MAZAK - QTN 350 M / 1500 U | |
| Angebotsdetails | |
| Lagernummer | 1039-8529 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | MAZAK |
| Type | QTN 350 M / 1500 U |
| Baujahr | 2005 |

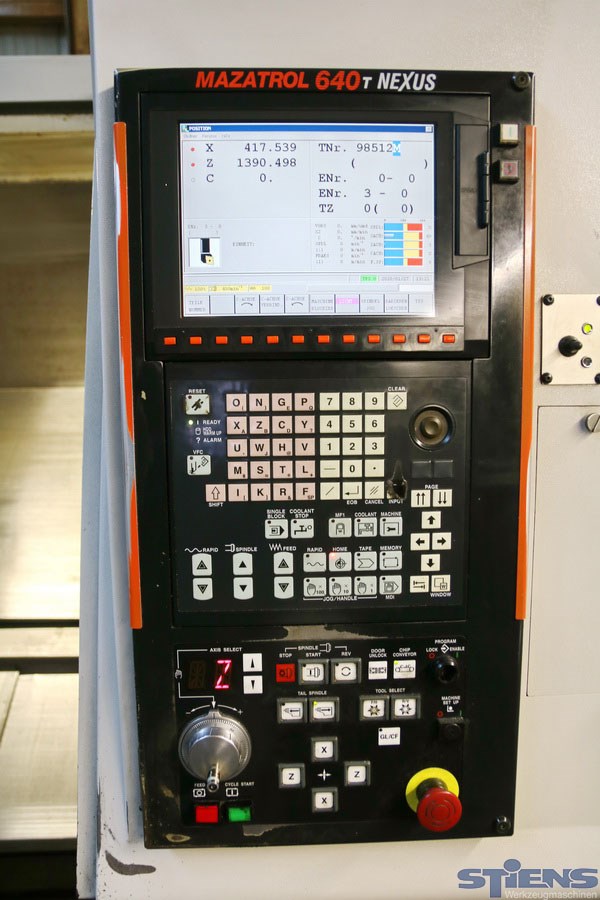

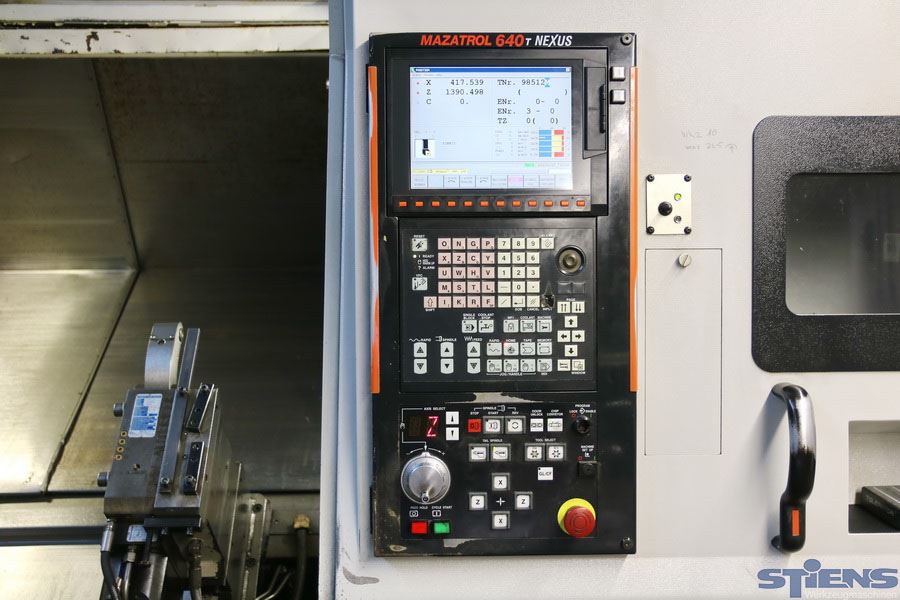

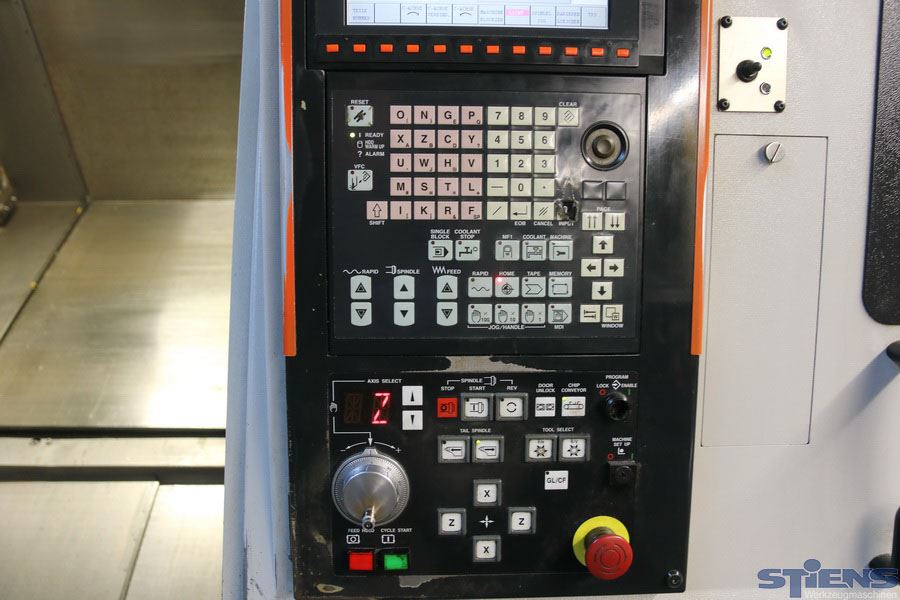

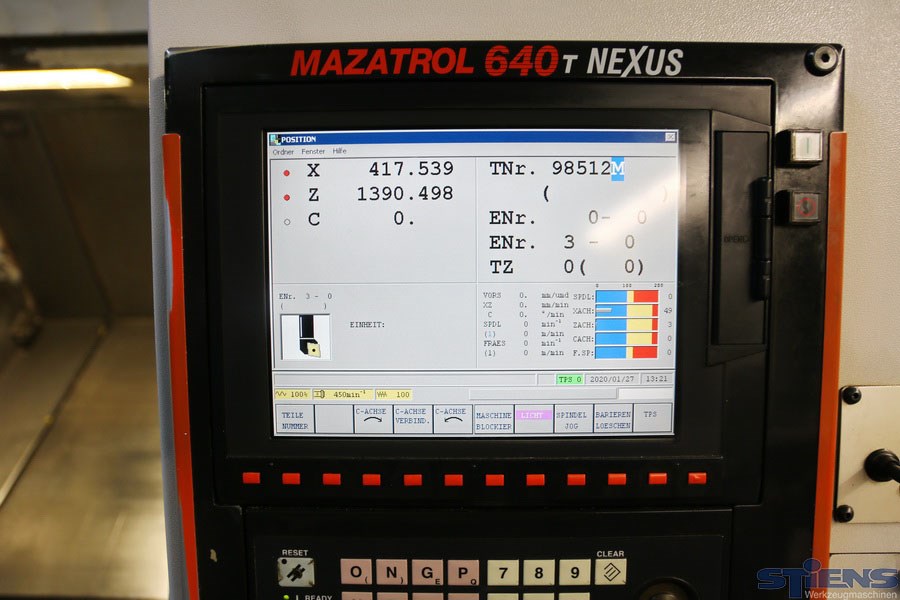

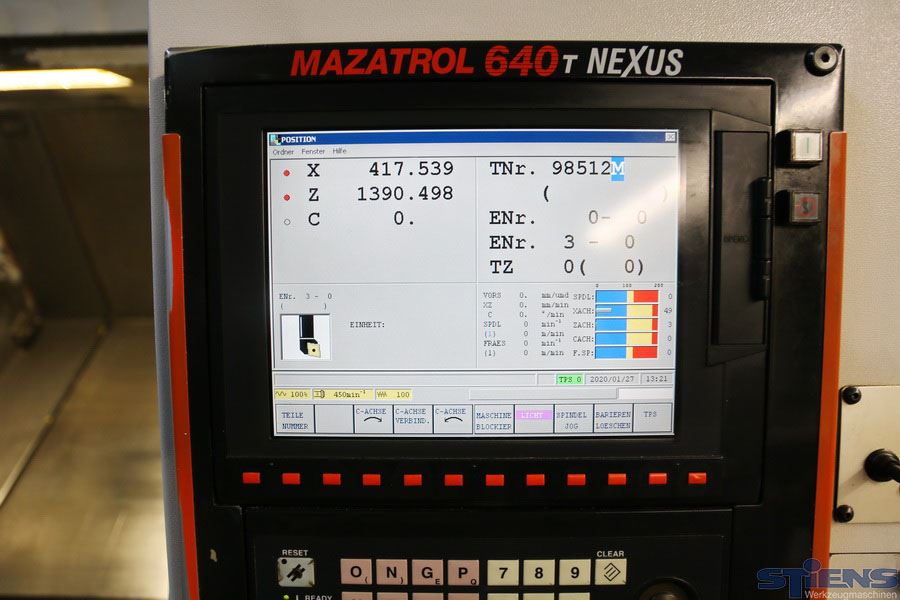

| Steuerung | Mazatrol 640 T Nexus |
| Lagerort | Nordrhein-Westfalen |
| Ursprungsland | England |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |
| Zusatzinformationen | CNC - Dreh- und Fräszentrum MAZAK - Quick Turn Nexus 350 M / 1500 U |
| Technische Details | |
| Drehdurchmesser | max. 420 mm |
| Drehlänge | max. 1.500 mm |
| Steuerung | Mazatrol 640 T Nexus |
| Standard-Drehdurchmesser | 336 mm |
| Umlaufdurchmesser | 750 mm |
| Abstand Spindelnase - Revolverplanfläche | 157 - 1.762 mm |
| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | 35 - 3.300 min/-1 |
| Antriebsleistung - Hauptspindel | 30 kW |
| Max. Drehmoment | 724 Nm |
| Spindelnase | A2-8" |
| Spindelbohrung | 112 mm |
| max. nutzbarer Stangendurchmesser | 102 mm |
| Futterdurchmesser | 300 mm |
| C-Achse | 360 ° |

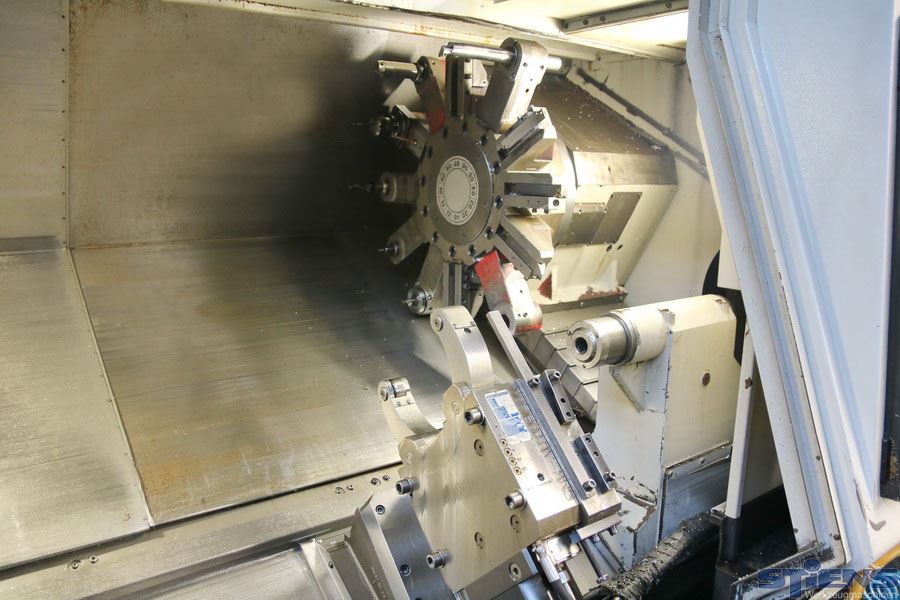

| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 12 pos. |
| Schaftdurchmesser | 25 mm |
| Schaftdurchmesser der Bohrer | 50 mm |
| Revolverschaltzeit | 0,25 / 0,65 sec. |
| Werkzeugantrieb: | |
| Drehzahlbereich - angetr. Werkzeugpos. | 25 - 4.500 min -1 |
| Antriebsleistung - angetr. Werkzeugpos. | 7,5 kW |
| Max. Drehmoment | 93 Nm |
| Verfahrwege: | |
| x-Achse | 260 mm |
| z-Achse | 1.605 mm |
| Vorschübe: | |
| Eilgang | X/Z: 30/25 m/min |
| Eilgang | C: 400 min/-1 |
| Vorschubbereich | X/Z: 0 - 5.000 mm/min |
| Vorschubbereich | C: 1 - 2.000 °/min |

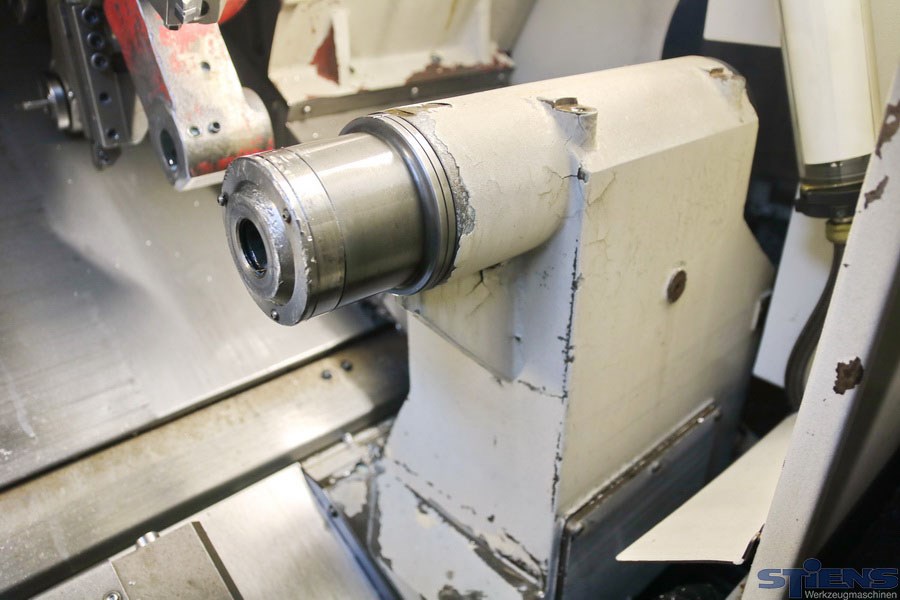

| Reitstock: | |
| Pinolenhub | 140 mm |
| Pinolendurchmesser | 80 mm |
| Reitstockaufnahme | MK 4 |
| Reitstockverschiebung | 1.580 mm |
| Spannkraft | 10 kN |
| Gesamtleistungsbedarf | 55 kVA |
| Maschinengewicht ca. | 8,0 t |
| Raumbedarf ca. | - m |
| Zubehör | |
| Dokumentation | |

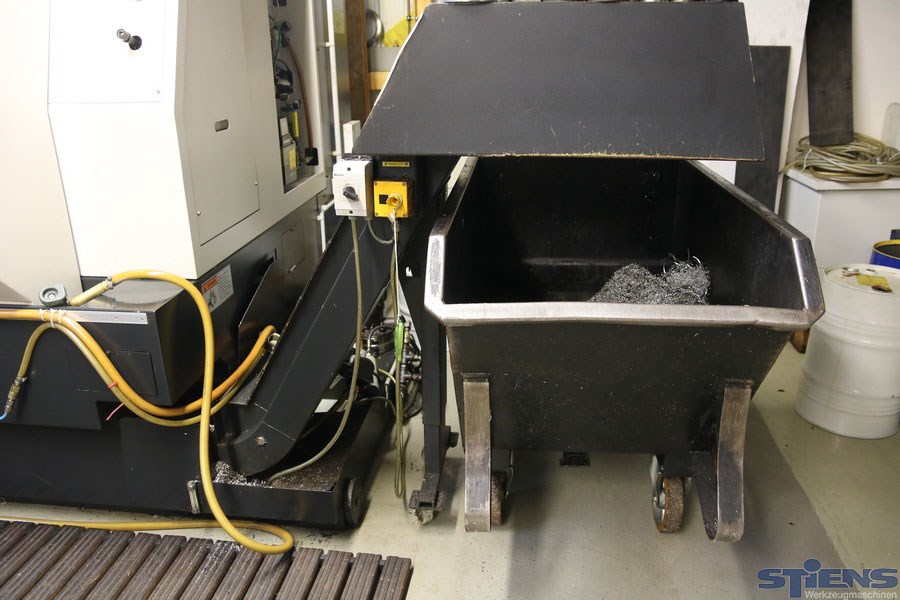

| Späneförderer | |
| Kühlmitteleinrichtung | |
| Reitstock | |
| C-Achse | 360° |

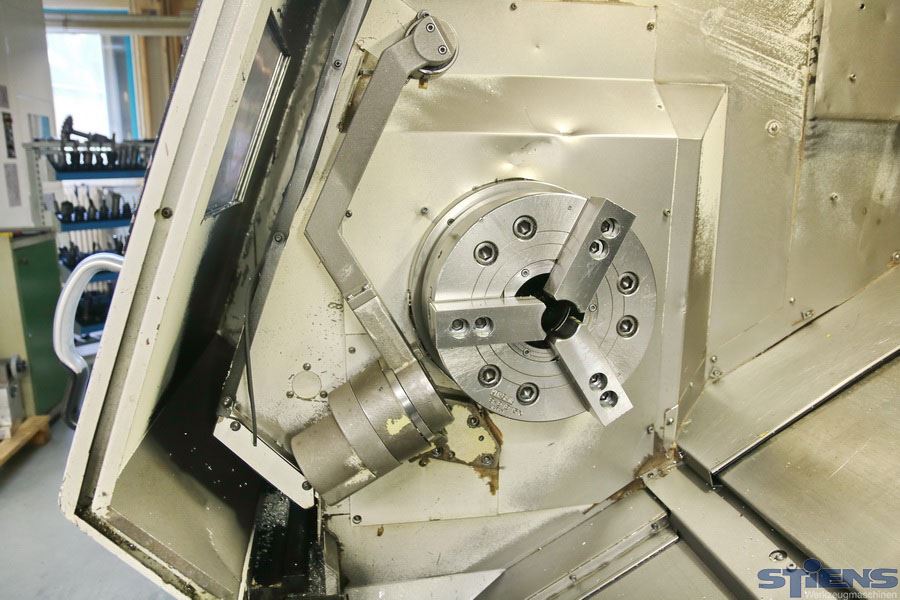

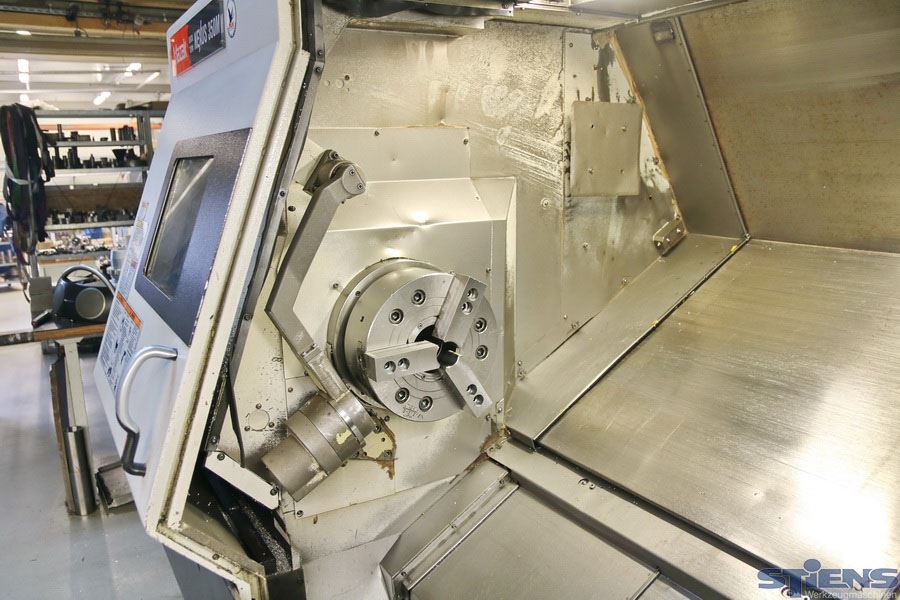

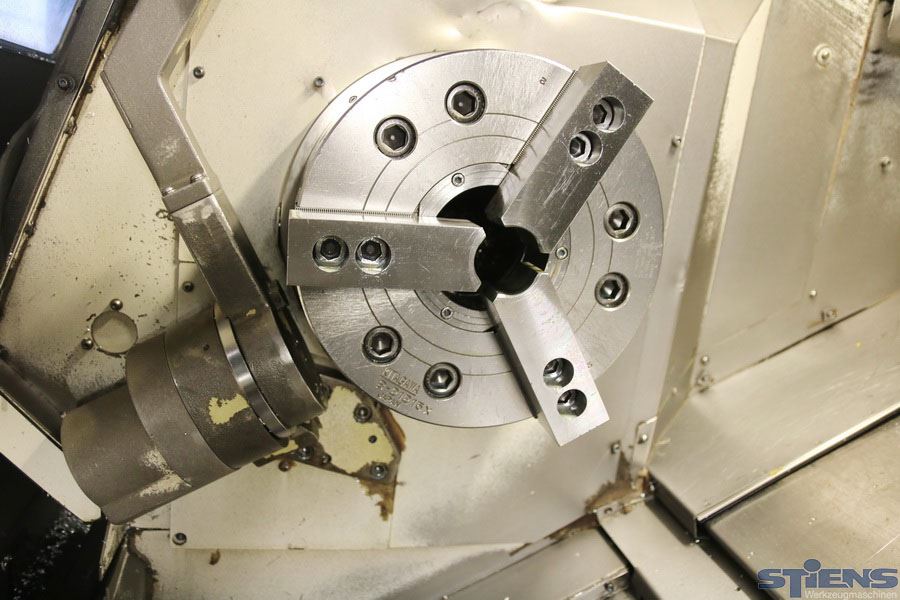

| Dreibackenfutter | Kitagawa B 212 |
| Werkzeugrevolver | 12 pos. |
| Werkzeugeinmeßarm | |
| Werkzeugantrieb | |

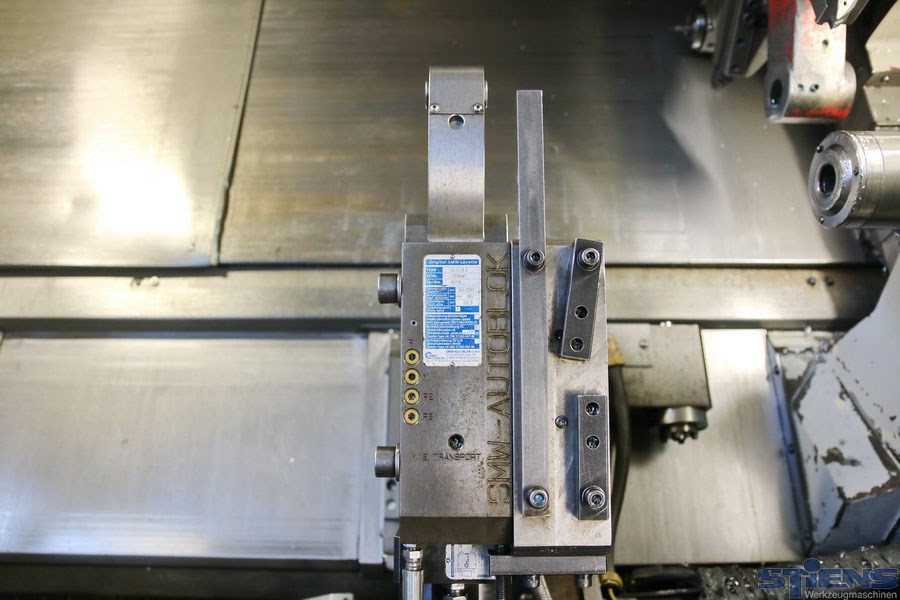

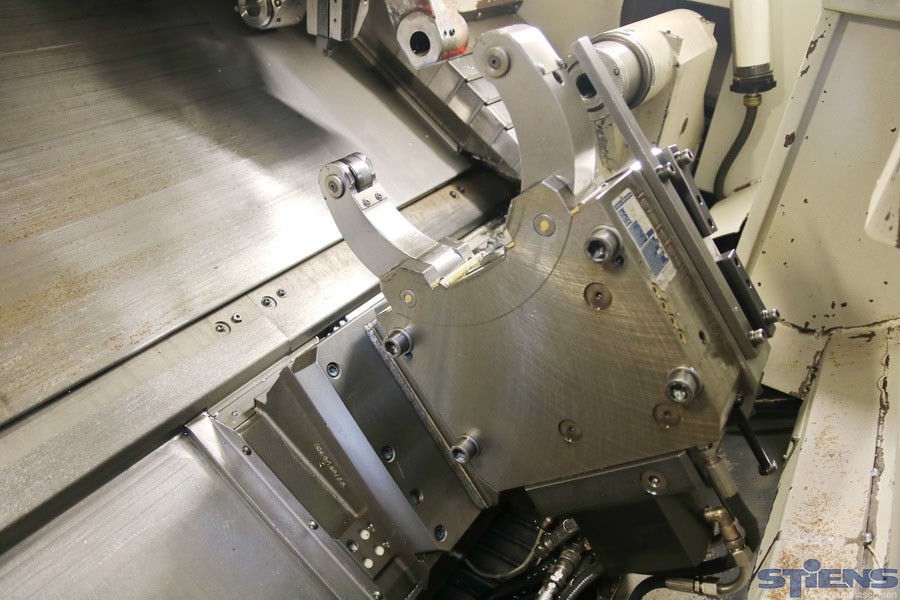

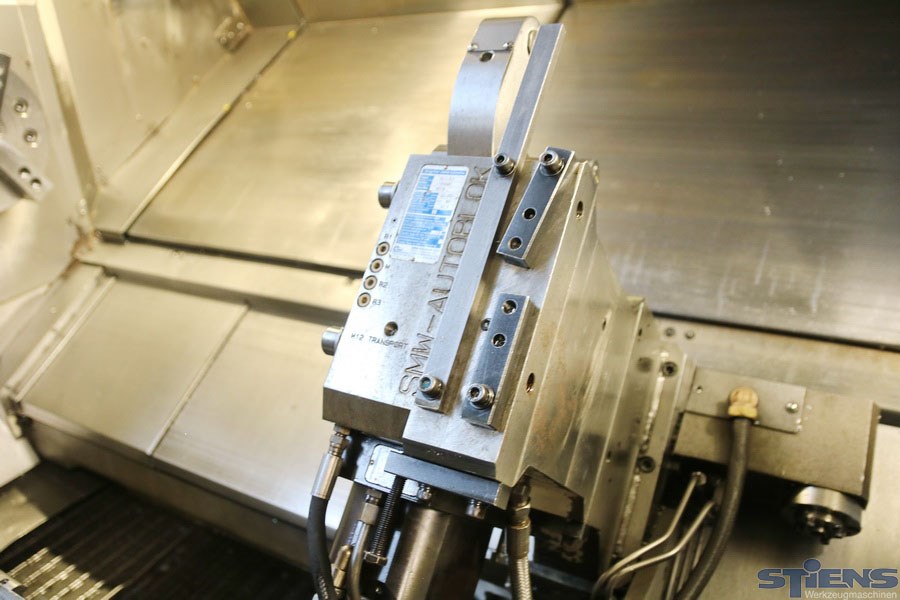

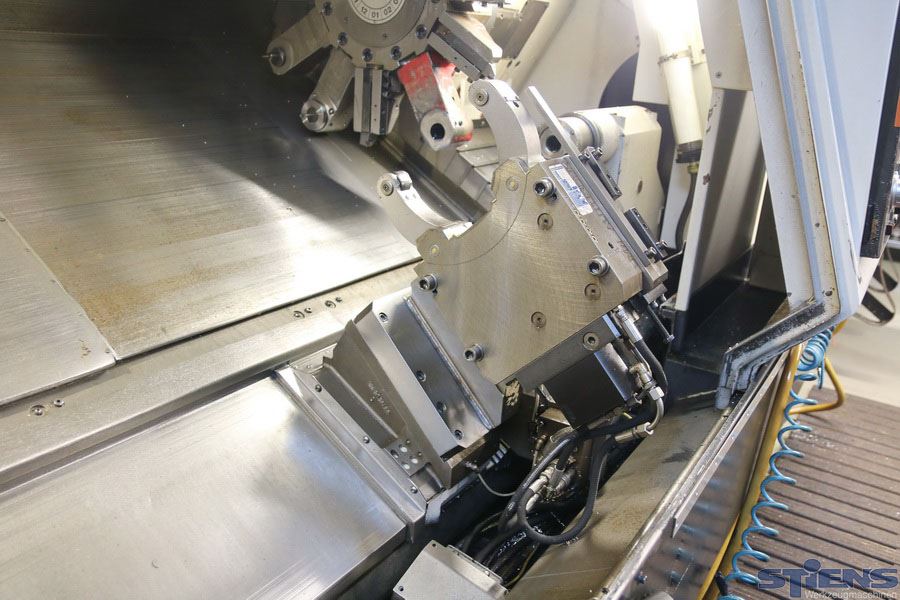

| hydr. Lünette | SMW - SLU 3.2 / 50-200 |
| Irrtum in den technischen Daten vorbehalten. | |
