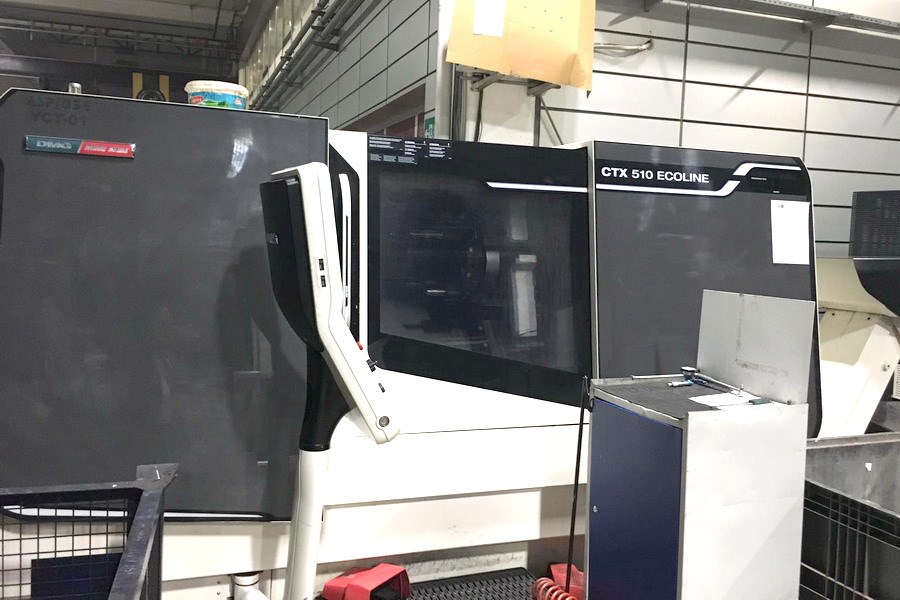

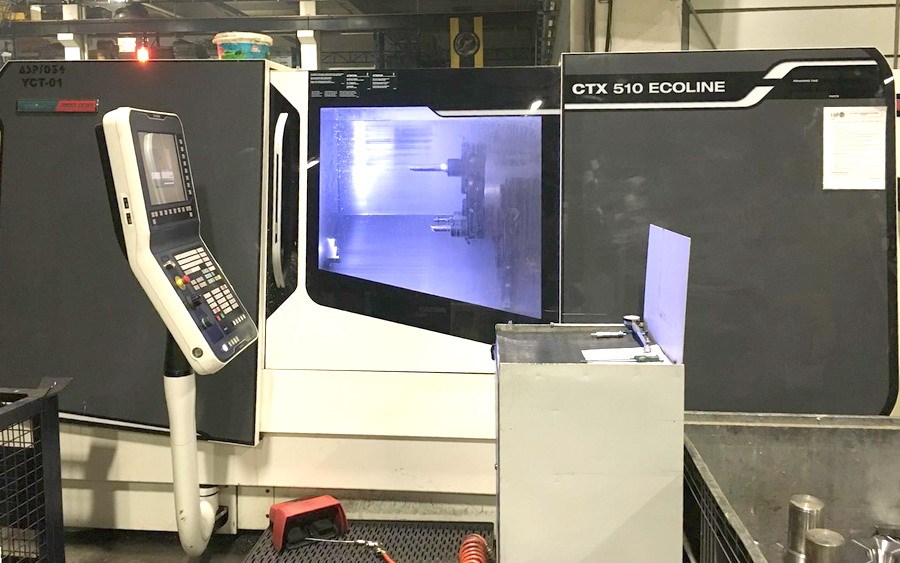

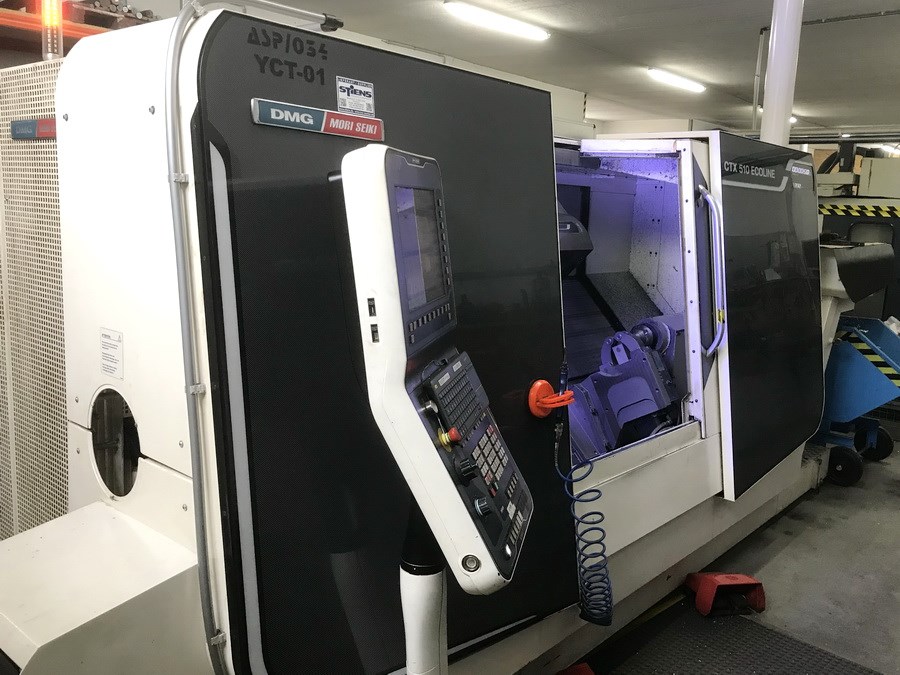

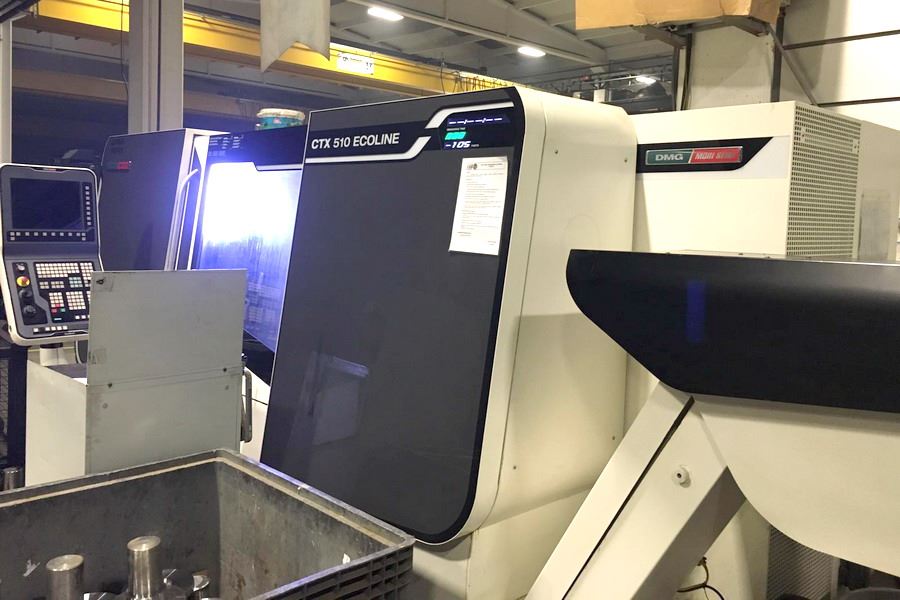

DMG MORI - CTX 510 ecoline V3 New Design
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| DMG MORI - CTX 510 ecoline V3 New Design | |
| Angebotsdetails | |
| Lagernummer | 1039-8453 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | DMG MORI |
| Type | CTX 510 ecoline V3 New Design |
| Baujahr | 2012 |
| Steuerung | 840 D sl ShopTurn |
| Lagerort | Bayern |
| Ursprungsland | Deutschland |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |
| Zusatzinformationen | CNC - Dreh- und Fräszentrum DMG MORI - CTX 510 ecoline V3 - ca. 8.600 h Spindelstd.! |
| Technische Details | |
| Drehdurchmesser | max. 465 mm |
| Drehlänge | 1.050 mm |

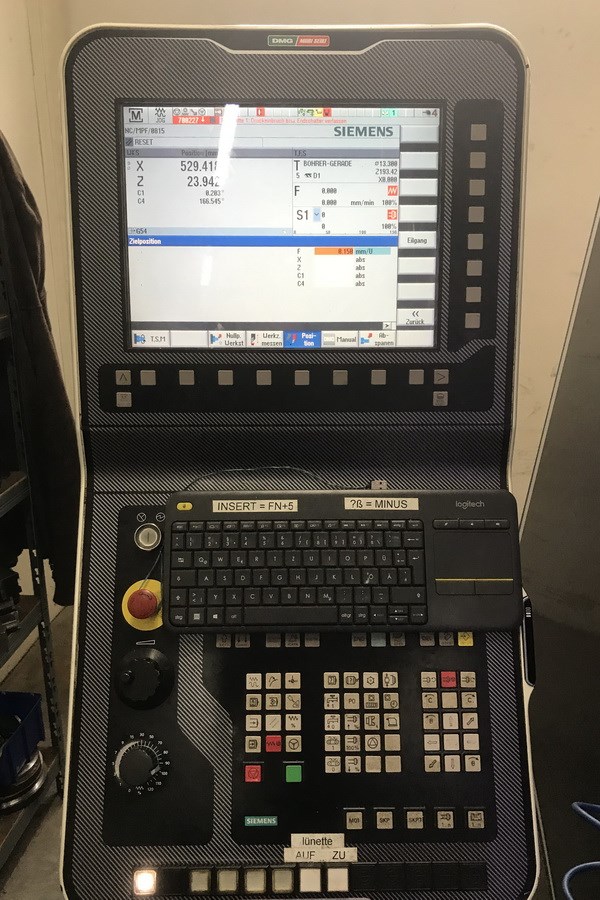

| Steuerung | 840 D sl ShopTurn |
| Umlaufdurchmesser | 680 mm |
| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | max. 3.250 min/-1 |
| Antriebsleistung - Hauptspindel | 33 kW |
| Max. Drehmoment | 630 Nm |
| Spindelnase | 220h5 |
| Futterdurchmesser | 250 - 315 mm |
| Spindellagerdurchmesser | 140 mm |
| Spindelbohrung | 102,5 mm |
| Max. Stangendurchmesser | 90 mm |
| nutzbarer Stangendurchmesser | 75 mm |
| C-Achse | 0,001 ° |

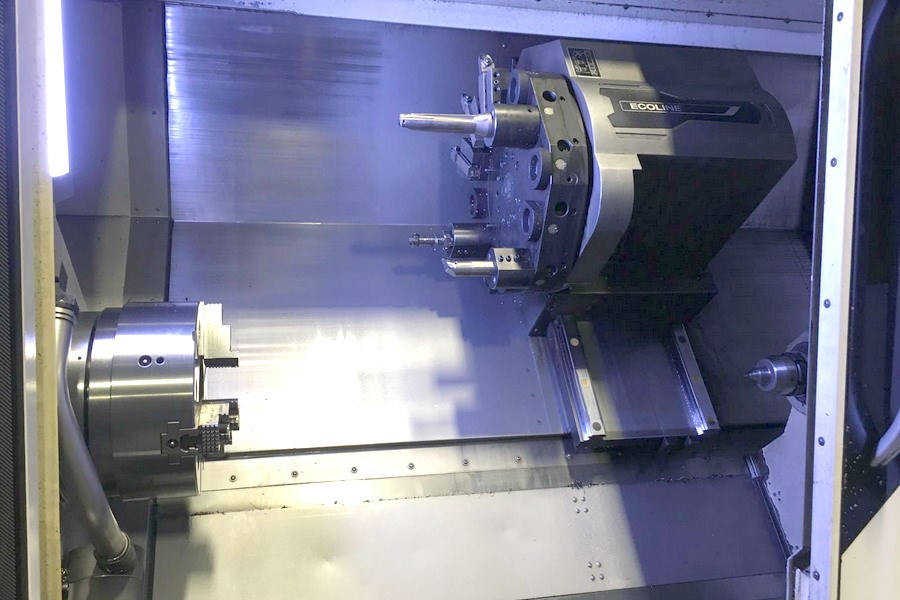

| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 12 pos. |
| Werkzeugaufnahme | VDI 40 |
| Angetriebene Werkzeugstationen: | |
| Anzahl der angetriebenen Werkzeugstationen | 6 pos. |
| Drehzahl angetriebene Werkzeuge | max. 4.000 min/-1 |
| Antriebsleistung angetr. WZ-Stationen | 8,4 kW |
| Max. Drehmoment | 20 Nm |
| Verfahrwege: | |
| x-Weg | 300 mm |
| z-Weg | 1.050 mm |
| Reitstock: | |
| Reitstockverfahrweg | 850 mm |
| Pinolenhub | 150 mm |
| Reitstockaufnahme | MK 5 |
| Spannkraft | 1.200 daN |
| Vorschübe: | |
| Eilgang | X : 30 / Z : 30 m/min |

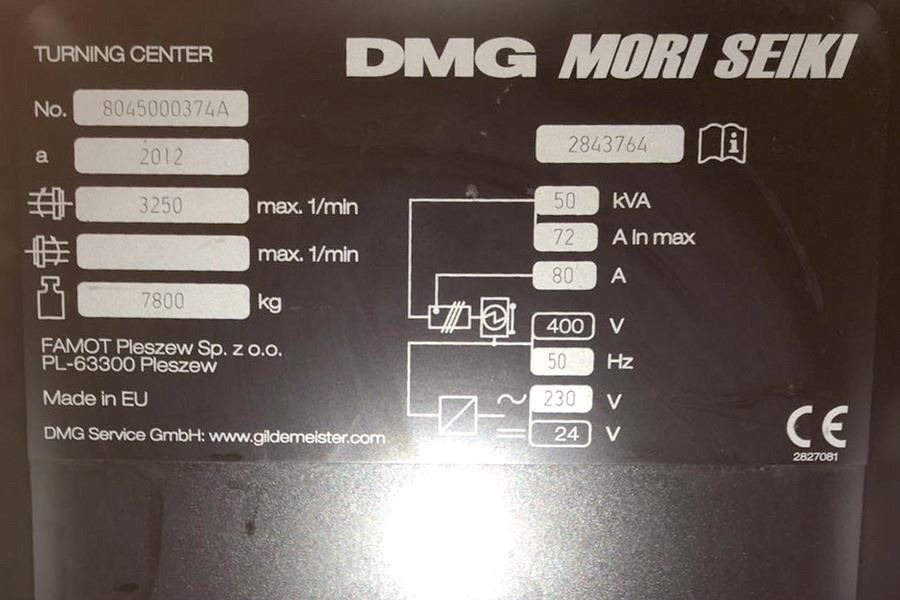

| Gesamtleistungsbedarf | 50 kVA |
| Maschinengewicht ca. | 8,1 t |
| Raumbedarf ca. | 6,5 x 3,0 x 2,2 m |
| Zubehör | |
| Dokumentation | |
| Späneförderer | |
| Kühlmitteleinrichtung | 12 bar |
| Reitstock | |
| Signallampe | |
| C-Achse | |
| Hydraulikeinheit | |

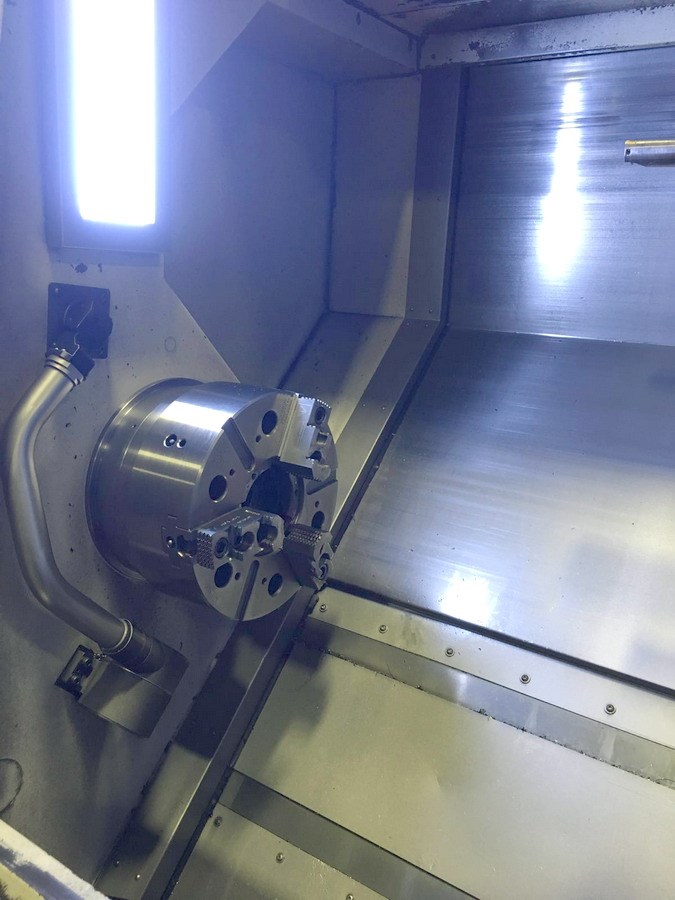

| Dreibackenfutter | SMW Autoblok 315 |

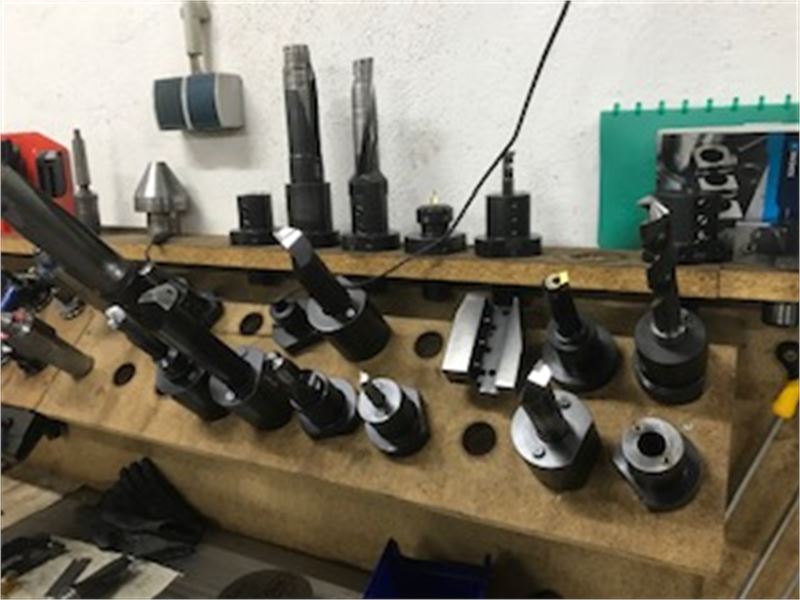

| feste Werkzeughalter | |

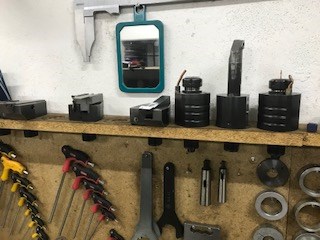

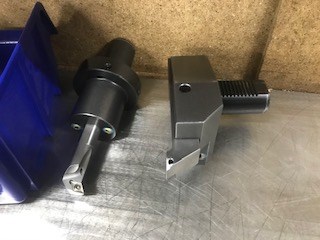

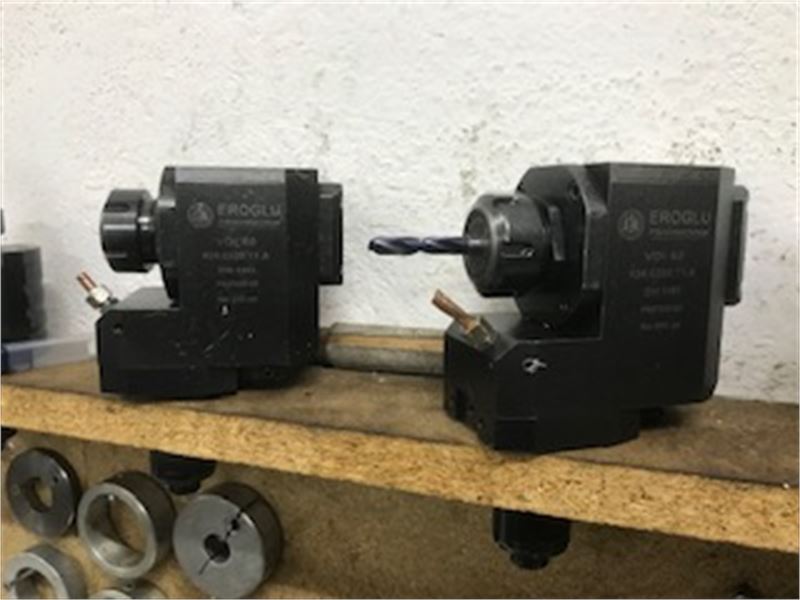

| angetriebene Werkzeughalter | 5 (2xX / 3xZ) |

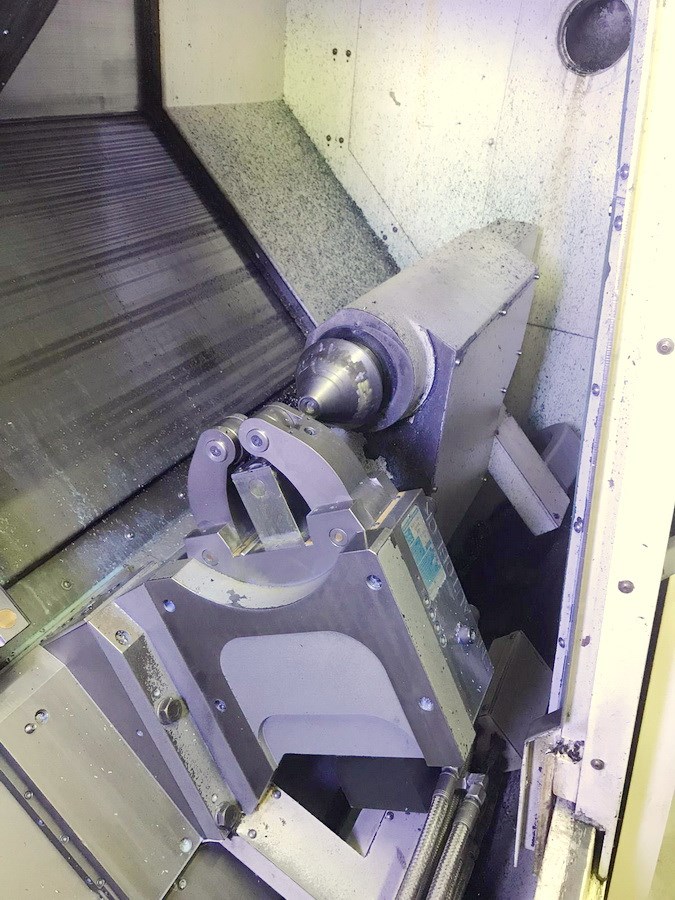

| Lünette | hydr. |
| Irrtum in den technischen Daten vorbehalten. | |
