MORI SEIKI - ZT 1500 Y
CNC - Drehmaschinen CNC - Dreh- und Fräszentren
Bilder
Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image
Beschreibung

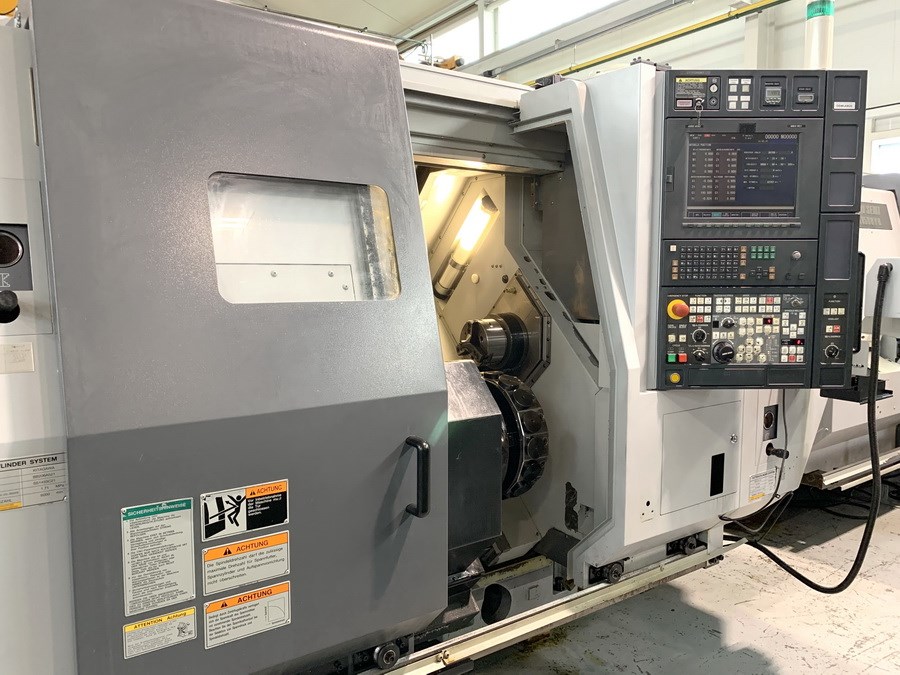

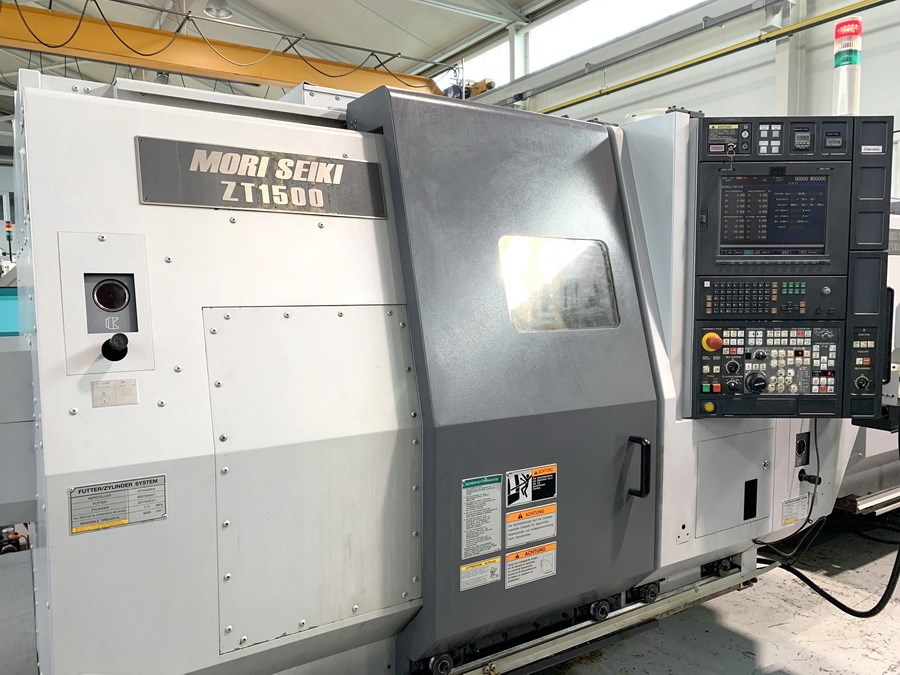

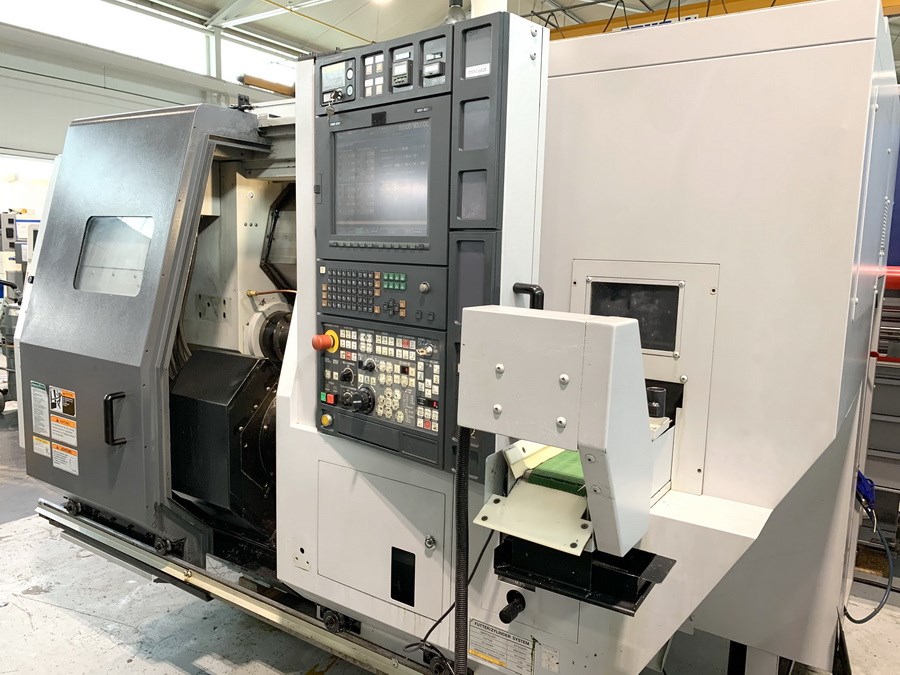

MORI SEIKI - ZT 1500 Y

Angebotsdetails
Lagernummer 1039-8454
Maschinenart CNC Dreh- und Fräszentrum
Hersteller MORI SEIKI
Type ZT 1500 Y
Baujahr 2004

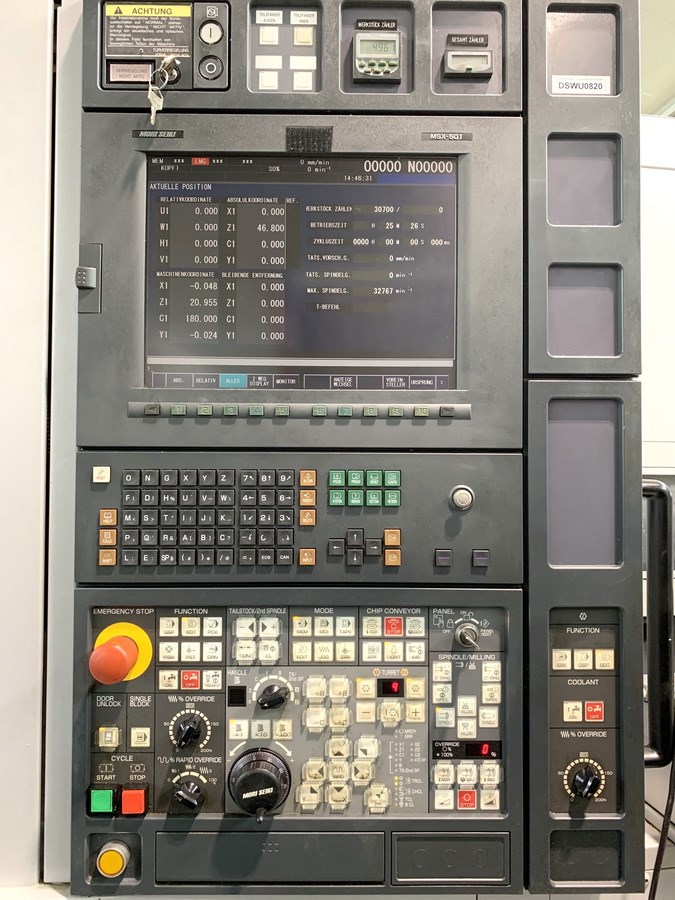

Steuerung MSX 501
Lagerort D-59302 Oelde
Ursprungsland Japan
Lieferzeit sofort
Frachtbasis ab Standort
Zusatzinformationen CNC-Dreh- und Fräszentrum
MORI SEIKI - ZT 1500 Y

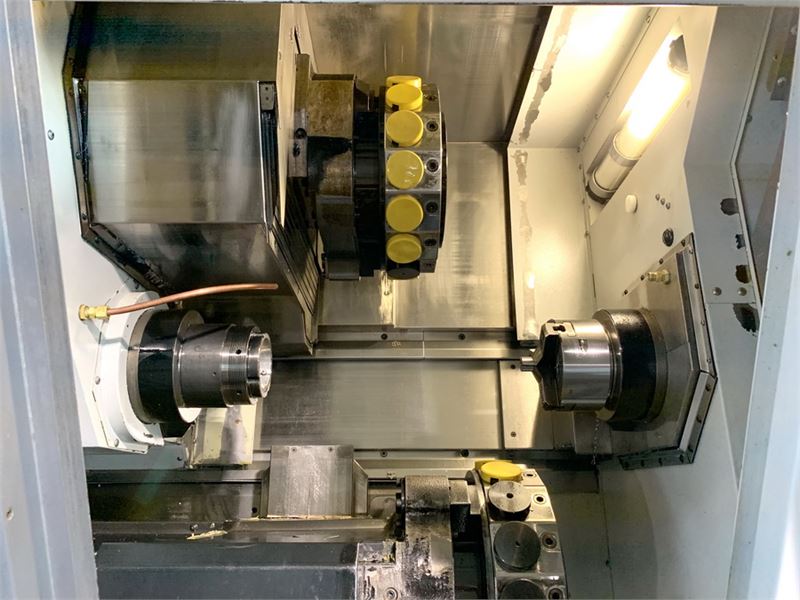

- Haupt- und Gegenspindel
- 2 Werkzeugrevolver
- Werkzeugantrieb
- viel Zubehör

Technische Details
Umlaufdurchmesser max. 250 mm
Drehlänge max. 120 mm
Steuerung MSX 501
max. Drehdurchmesser 190 mm
Standard-Drehdurchmesser 170 mm
Abstand zwischen den Spitzen 750 mm
max. Stangendurchmesser 52 mm
Hauptspindel:
Drehzahlbereich - Hauptspindel 60 - 6.000 min/-1
Antriebsleistung - Hauptspindel 22 / 18,5 kW
Max. Drehmoment 198 Nm
Anzahl der Drehzahlbereiche 1
Spindelnase JIS A2-5
Spindellagerdurchmesser 95 mm
nutzbarer Stangendurchmesser max. 52 mm
C-Achse 0,001 °

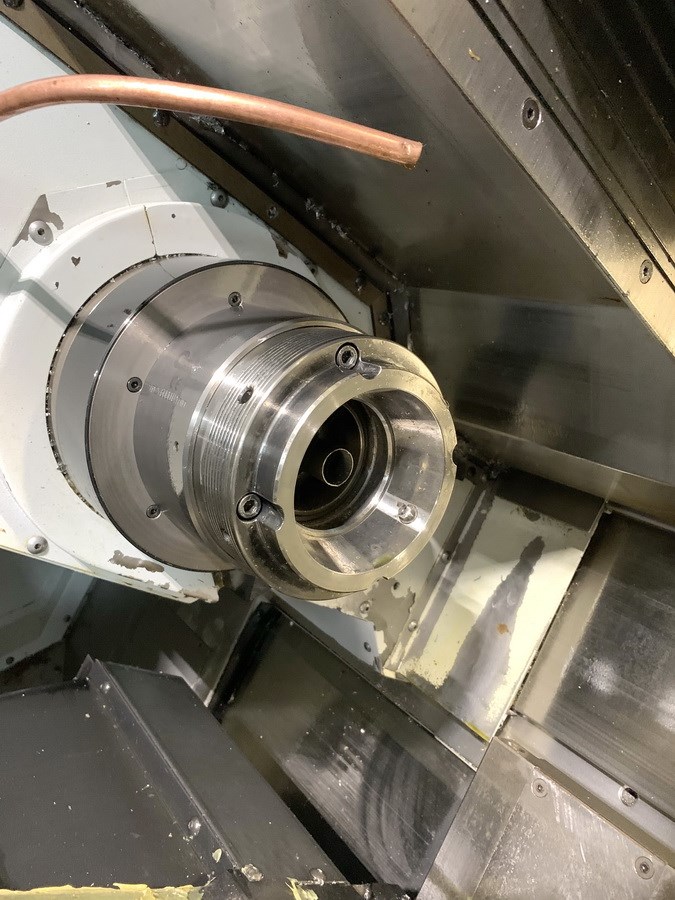

Gegenspindel:
Drehzahlbereich - Gegenspindel 60 - 6.000 min/-1
Antriebsleistung - Gegenspindel 22 / 18,5 kW
Max. Drehmoment 198 Nm
Anzahl der Drehzahlbereiche 1
Spindelnase JIS A2-5
Spindellagerdurchmesser 95 mm
nutzbarer Stangendurchmesser max. 52 mm
C-Achse 0,001 °
Verfahrweg Gegenspindel B: 525 mm

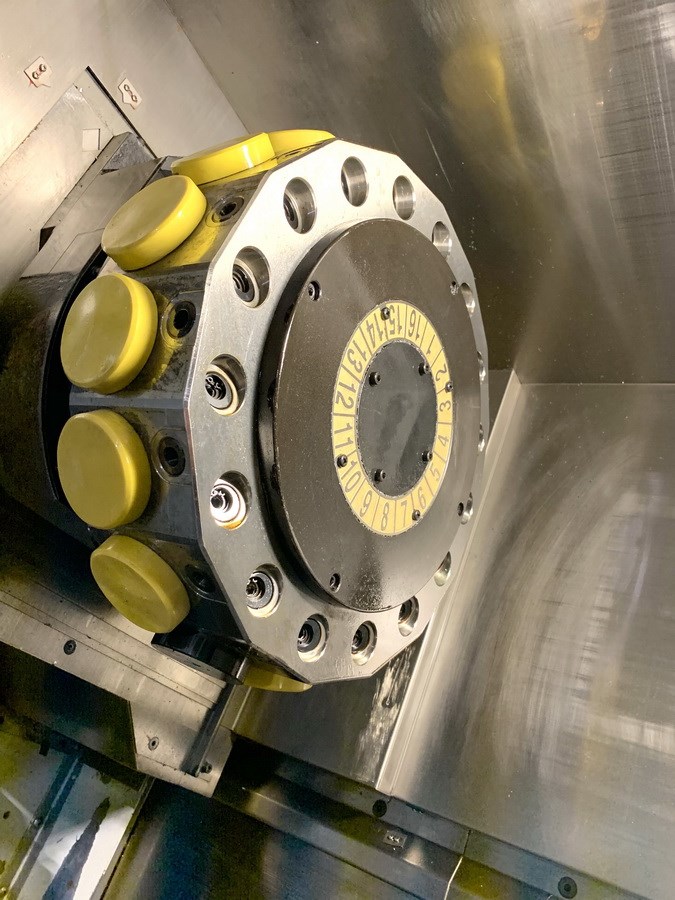

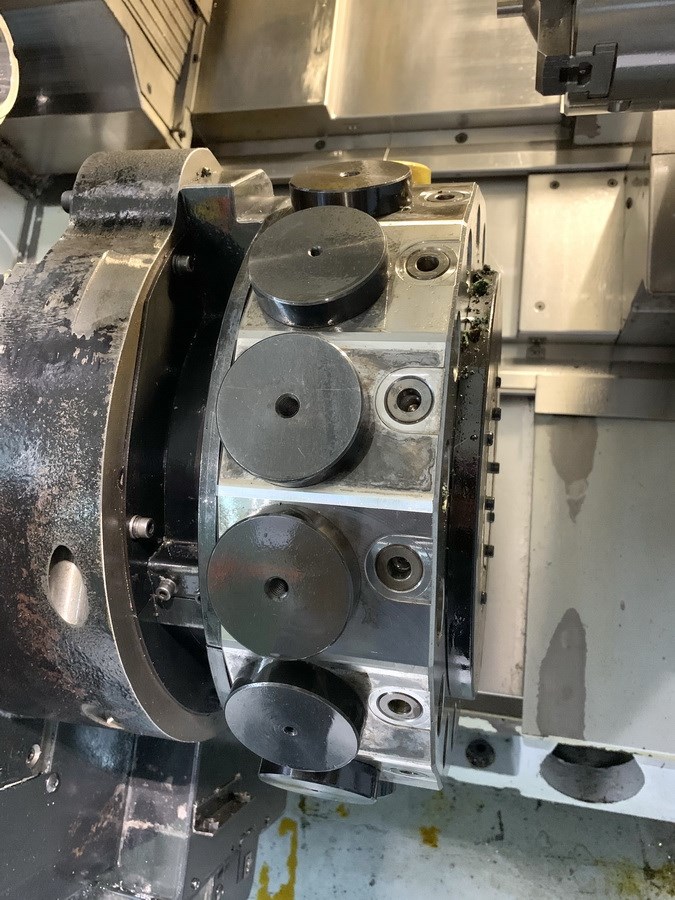

Werkzeugrevolver:
Anzahl der Revolver 2
Anzahl der Werkzeugplätze 2x 16 pos.
Anzahl der angetriebenen Werkzeugstationen 2x 16 pos.
Schafthöhe für Vierkantwerkzeug 20 mm
Schaftdurchmesser der Bohrer 25 mm
Revolverschaltzeit 0,2 sec.
Werkzeugaufnahme VDI 30
Drehzahlbereich - angetr. Werkzeugstationen max. 6.000 min -1
Antriebsleistung - angetr. Werkzeugstationen 5,5 / 3,7 / 2,2 kW
Verfahrwege:
x-Achse 1+2: 140 mm
y-Achse 1: +/- 40 mm
z-Achse 1 / 2: 450 / 410 mm
b-Achse 525 mm
Vorschübe:
Vorschubgeschwindigkeit X 1/2: 18.000 mm/min
Vorschubgeschwindigkeit Y: 6.000 mm/min
Vorschubgeschwindigkeit Z 1/2: 24.000 mm/min
Vorschubgeschwindigkeit B: 24.000 mm/min
Eilgang X 1/2: 18 m/min
Eilgang Y: 6 m/min
Eilgang Z 1/2: 24 m/min
Eilgang B: 24 m/min
Eilgang C: 400 min/-1
Tippvorschubgeschwindigkeit X/Z/B: 0 - 5.000 mm/min

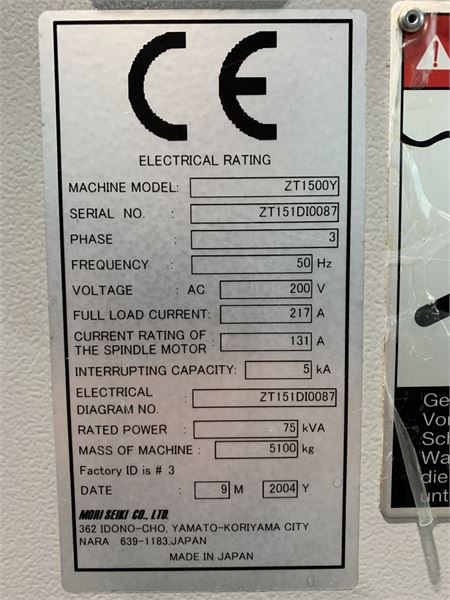

Gesamtleistungsbedarf 73,9 kVA
Maschinengewicht ca. 5,1 t
Raumbedarf ca. 6,5 x 3,0 x 2,5 m

Zubehör
Dokumentation
Späneförderer
Kühlmitteleinrichtung
C-Achse
Y-Achse
Gegenspindel

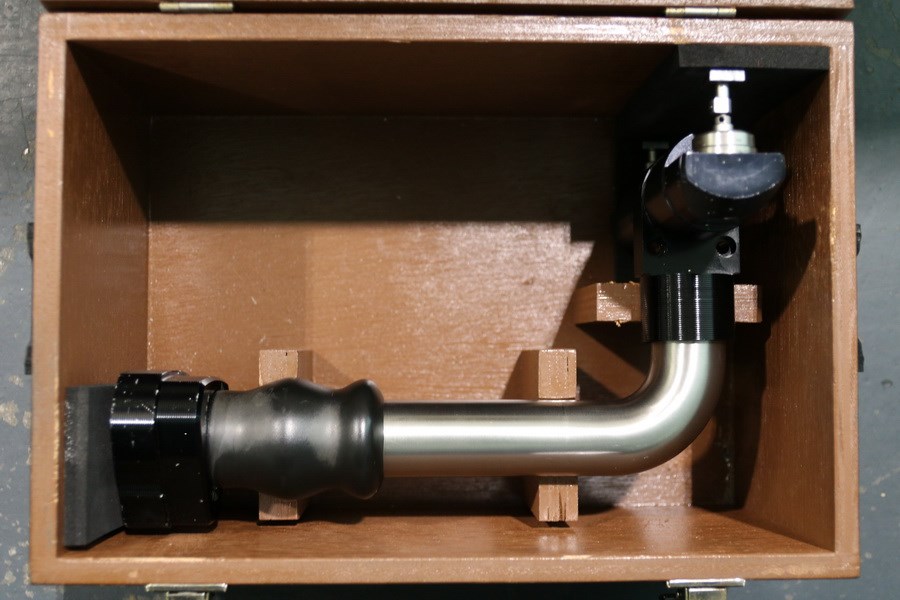

Werkzeugeinmeßarm
Werkzeugantrieb
Interface für Stangenlader

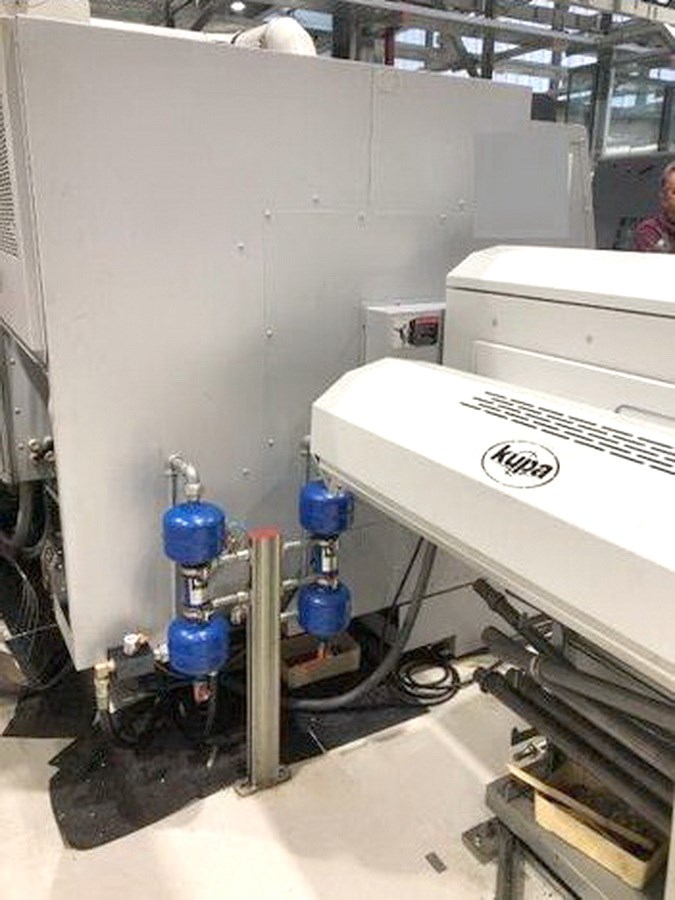

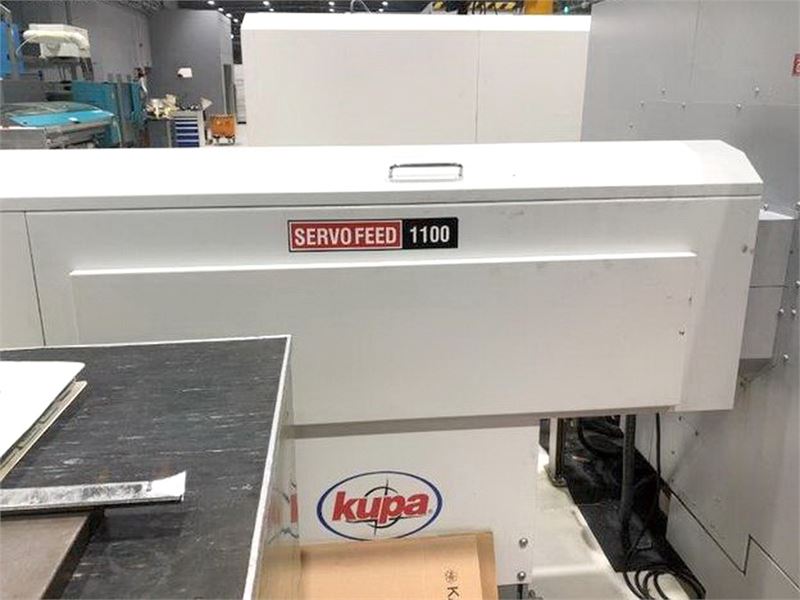

Stangenlademagazin KUPA

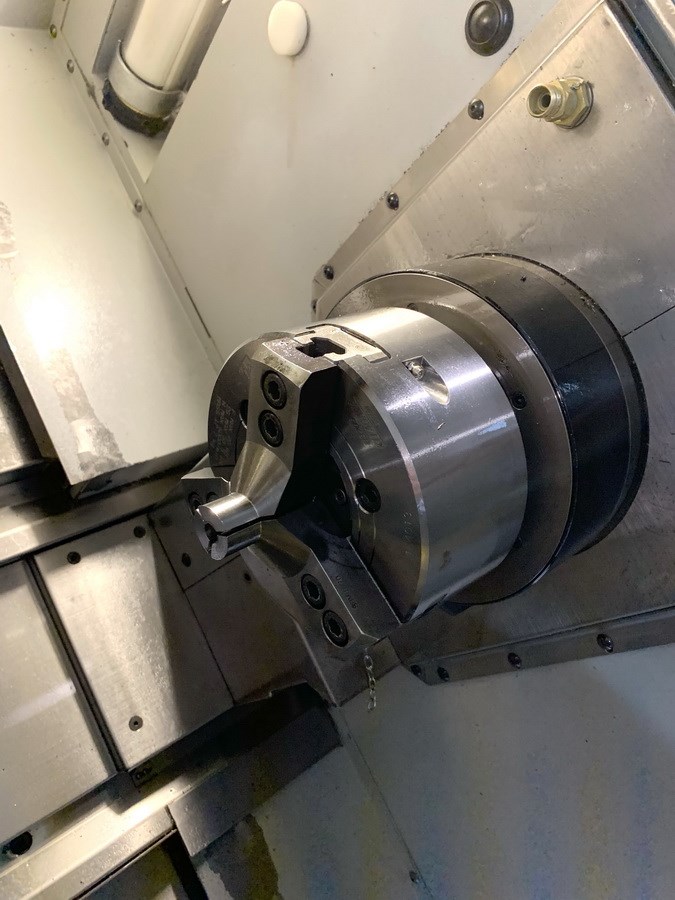

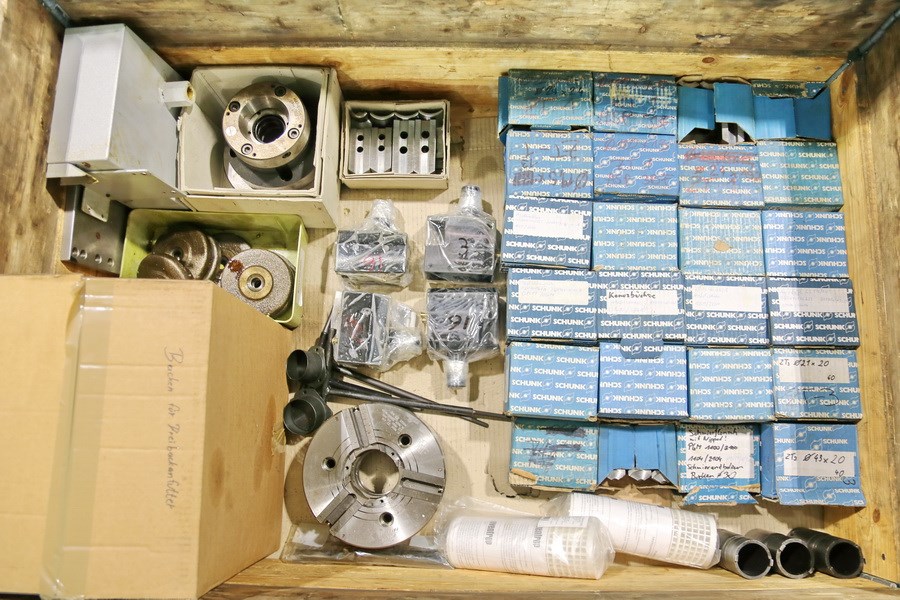

Spannzangenfutter 2x

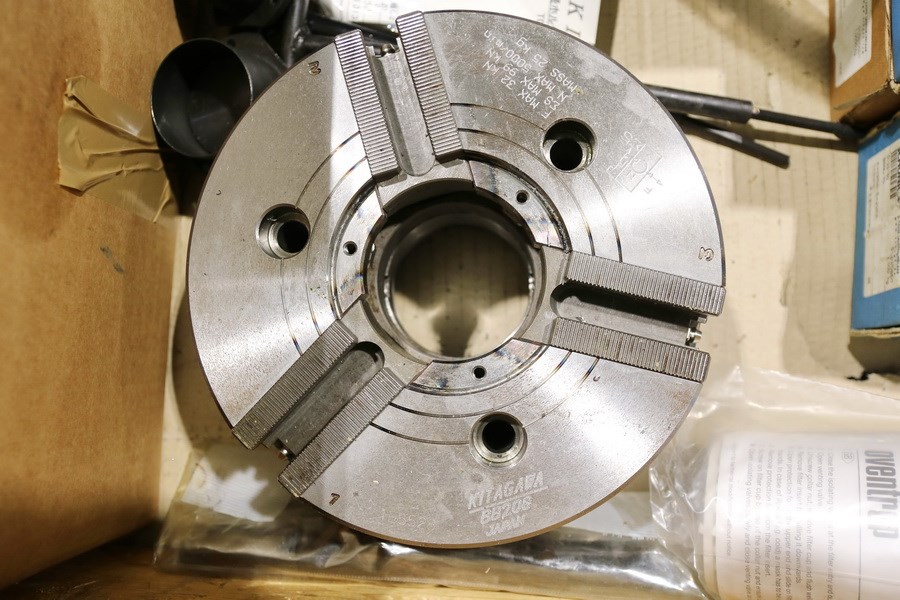

Dreibackenfutter 2x
feste Werkzeughalter 43x

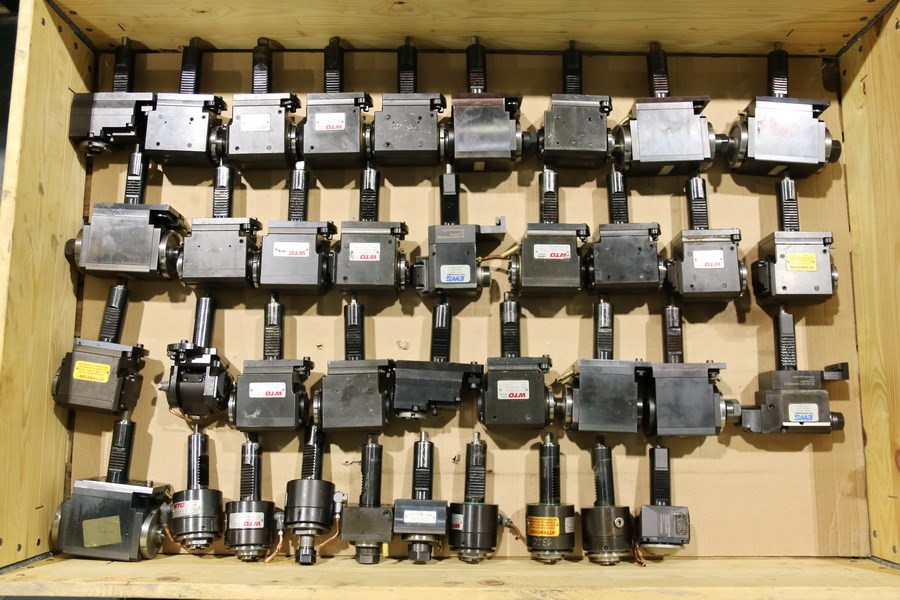

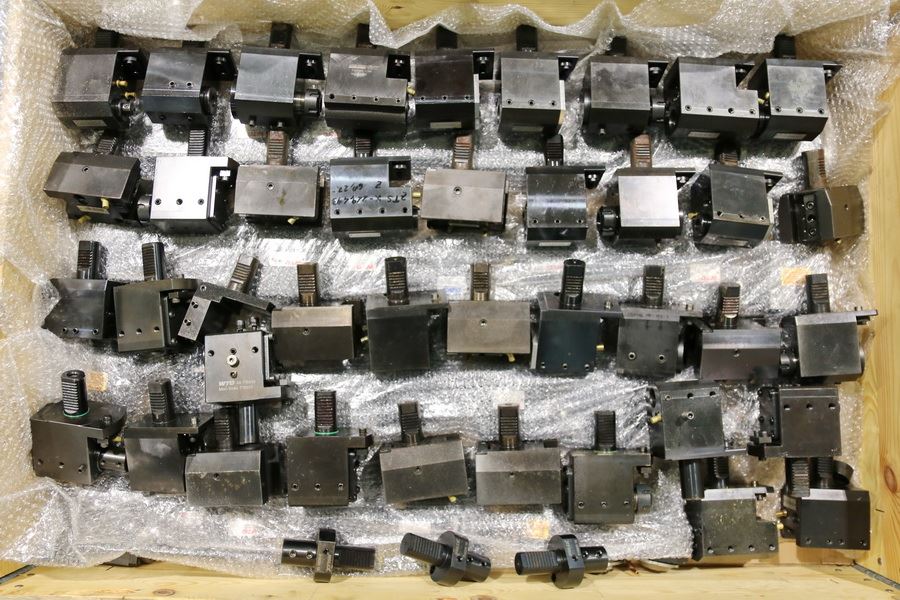

angetriebene Werkzeughalter 37x

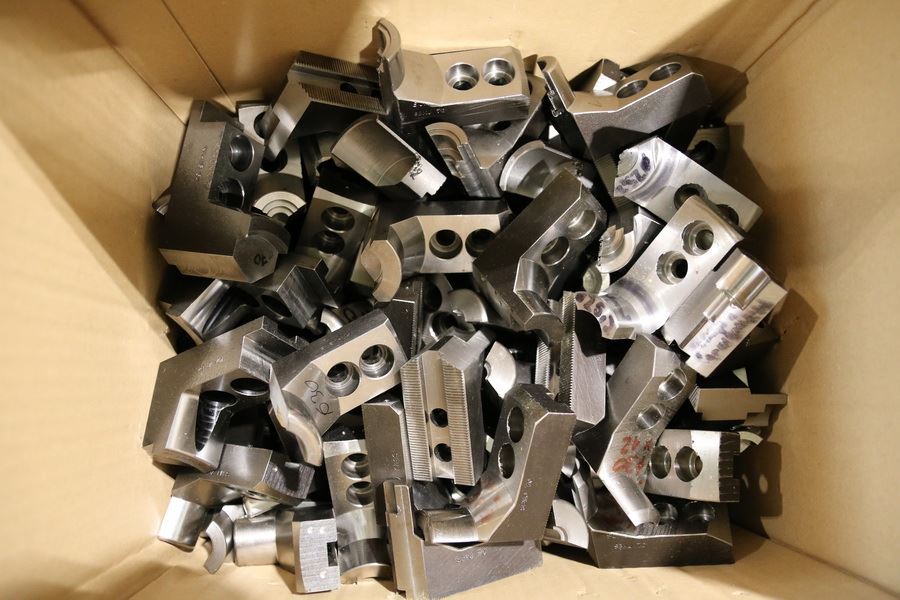

div. Spannbacken

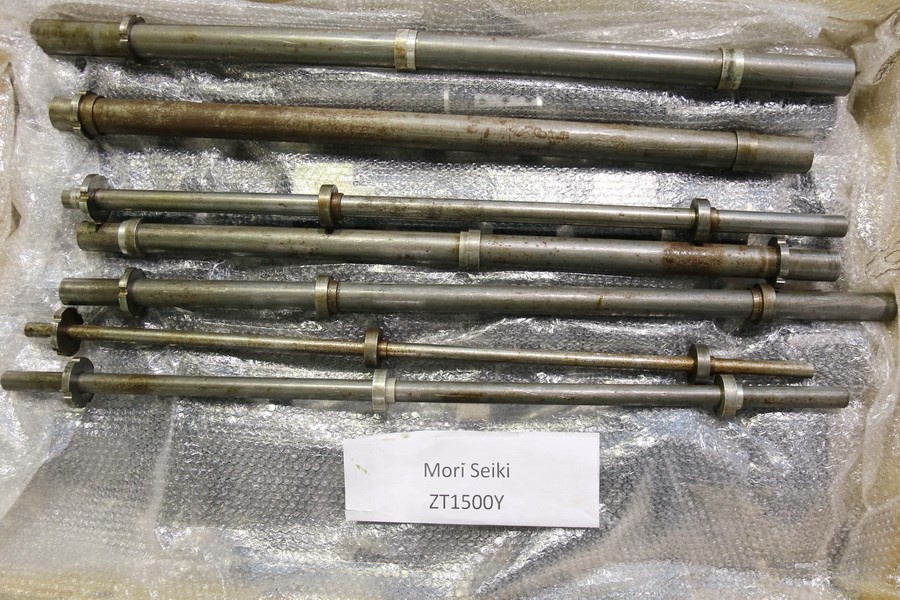

Spindelreduzierrohre 7x
Signallampe
Arbeitsraumbeleuchtung

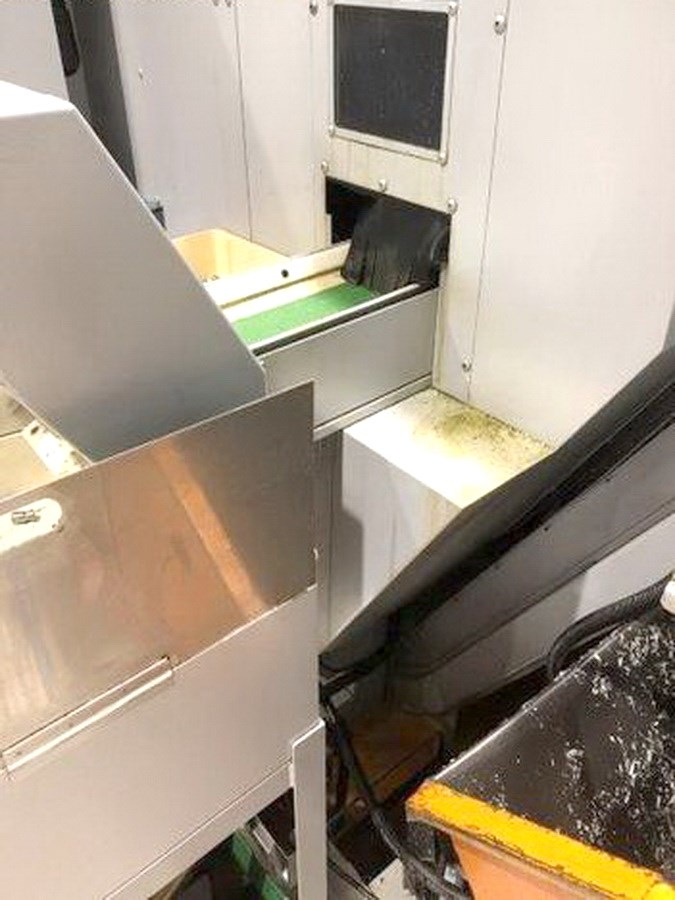

Teilefänger

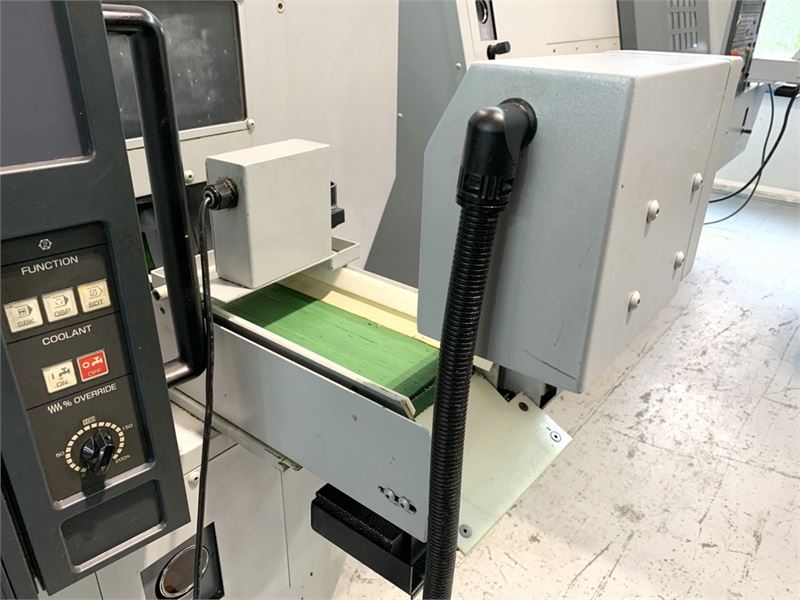

Teileabführung

Irrtum in den technischen Daten vorbehalten.
