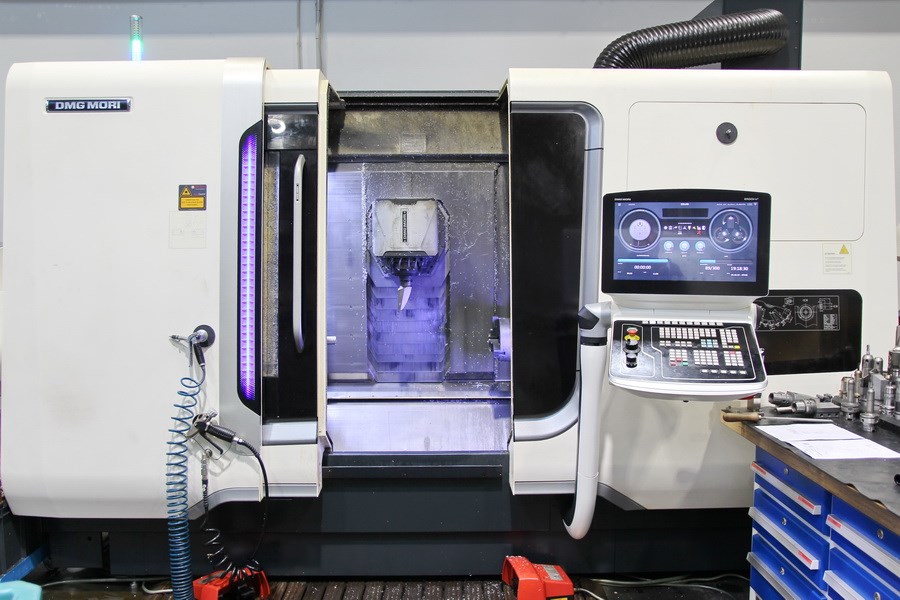

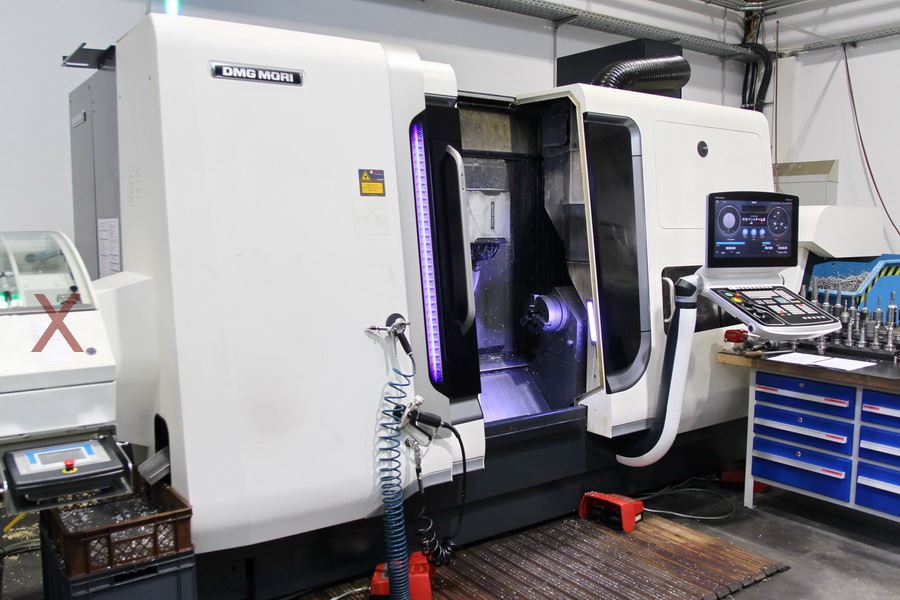

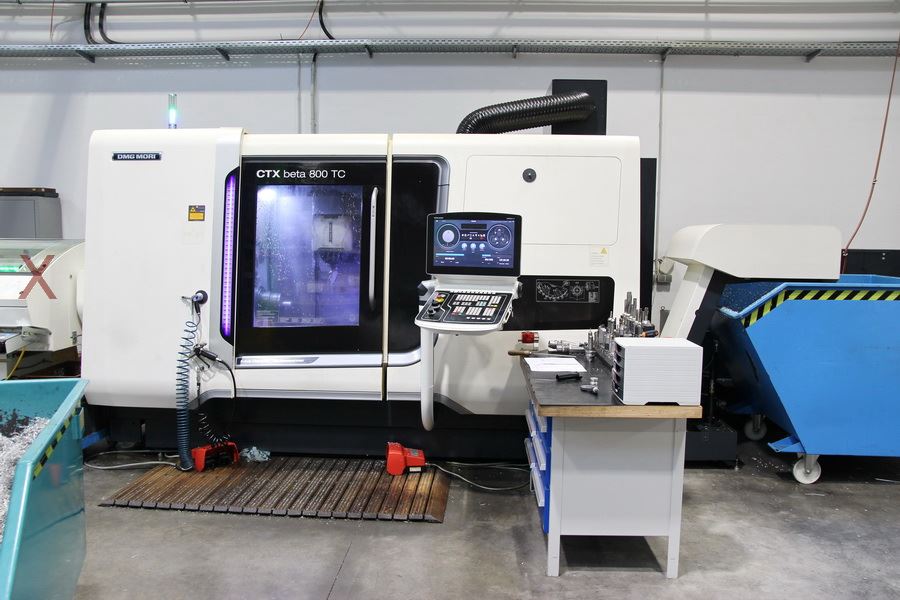

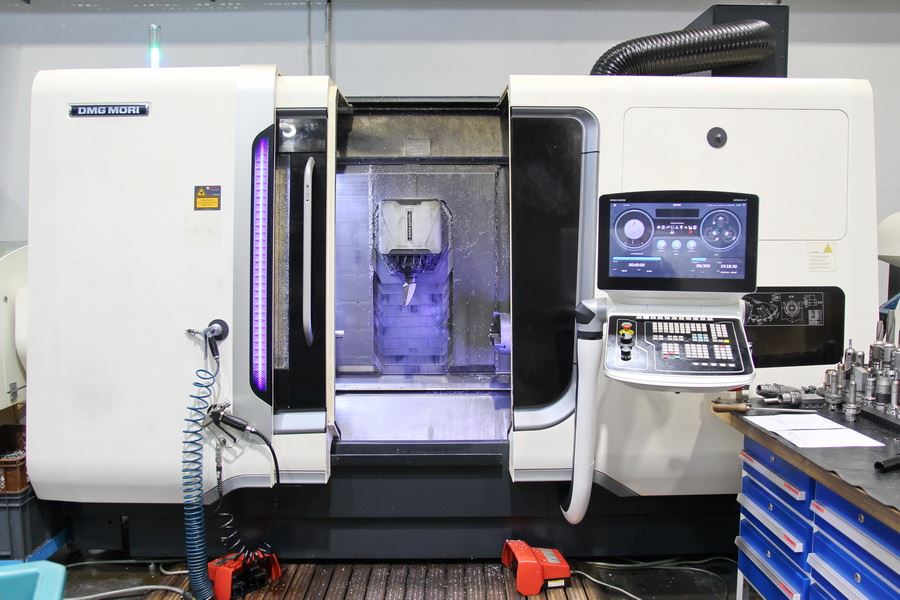

DMG MORI - CTX beta 800 TC
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| DMG MORI - CTX beta 800 TC | |
| Angebotsdetails | |
| Lagernummer | 1039-8415 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | DMG MORI |
| Type | CTX beta 800 TC |
| Baujahr | 2015 |

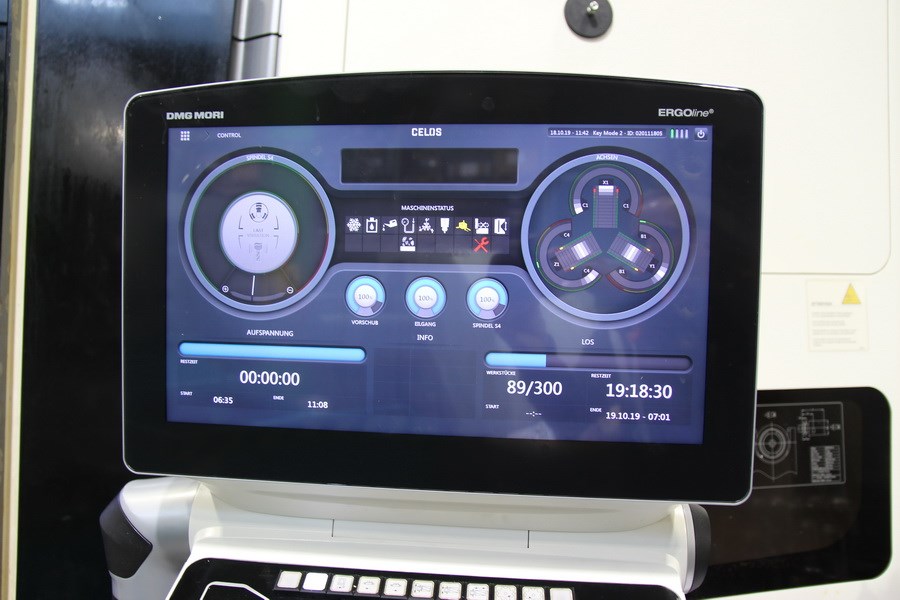

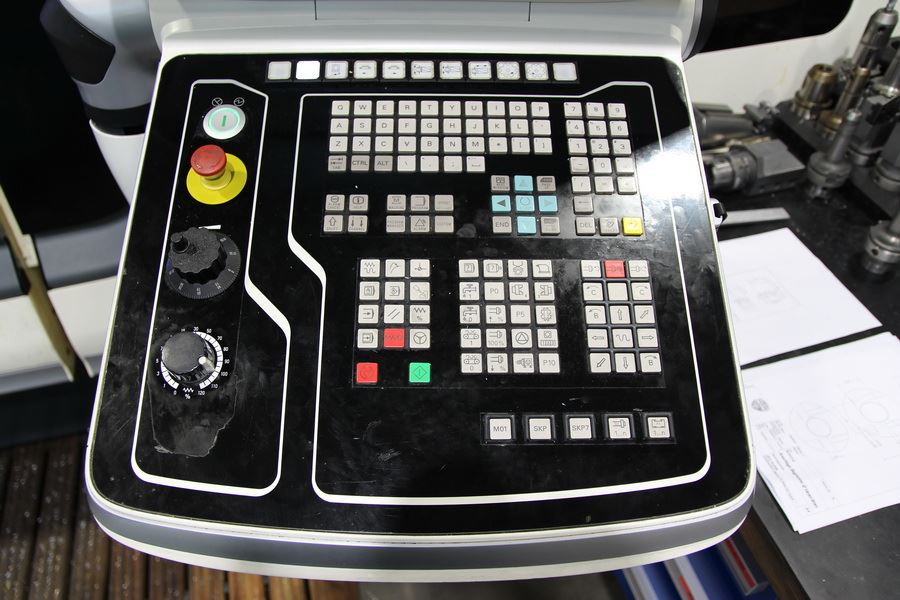

| Steuerung | Siemens 840D sl CELOS |
| Lagerort | Nordrhein-Westfalen |
| Ursprungsland | - |
| Lieferzeit | Ende 2019 |
| Frachtbasis | ab Standort |
| Zusatzinformationen | CNC - Dreh- und Fräszentrum DMG MORI - CTX beta 800 TC - Haupt-, Gegen- und Frässpindel - Y-Achse - B-Achse - Werkzeugmagazin (Ohne Werkzeuge) - OHNE Stangenlademagazin |
| Technische Details | |
| Drehdurchmesser | max. 500 mm |
| Drehlänge | max. 800 mm |
| Steuerung | Siemens 840D sl CELOS |
| Abstand zwischen den Spindeln | max. 1.020 mm |
| Hauptspindel: | |
| Typ | ISM 76 |
| Max. Drehzahl | 5.000 min/-1 |
| Antriebsleistung - Hauptspindel | 25 / 34 kW |
| Max. Drehmoment | 380 Nm |
| Spindellagerdurchmesser | 130 mm |
| Zugrohrdurchmesser innen | 67 mm |
| nutzbarer Stangendurchmesser | 66 mm |
| Spindelnase | 170h5 |
| max. Futterdurchmesser | 400 mm |
| C-Achse | 0,001 ° |

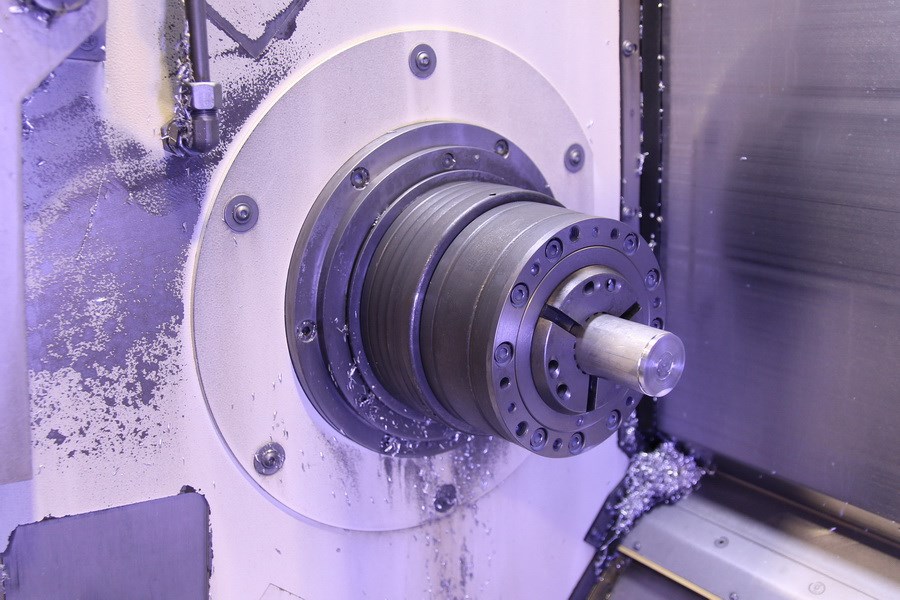

| Gegenspindel: | |
| Typ | ISM 52 |
| Max. Drehzahl | 6.000 min/-1 |
| Antriebsleistung - Gegenspindel | 20 / 27 kW |
| Max. Drehmoment | 170 Nm |
| Spindellagerdurchmesser | 100 mm |
| Zugrohrdurchmesser innen | 52 mm |
| nutzbarer Stangendurchmesser | 51 mm |
| Spindelnase | 140h5 |
| max. Futterdurchmesser | 210 mm |
| C-Achse | 0,001 ° |
| Verfahrweg Gegenspindel | 800 mm |

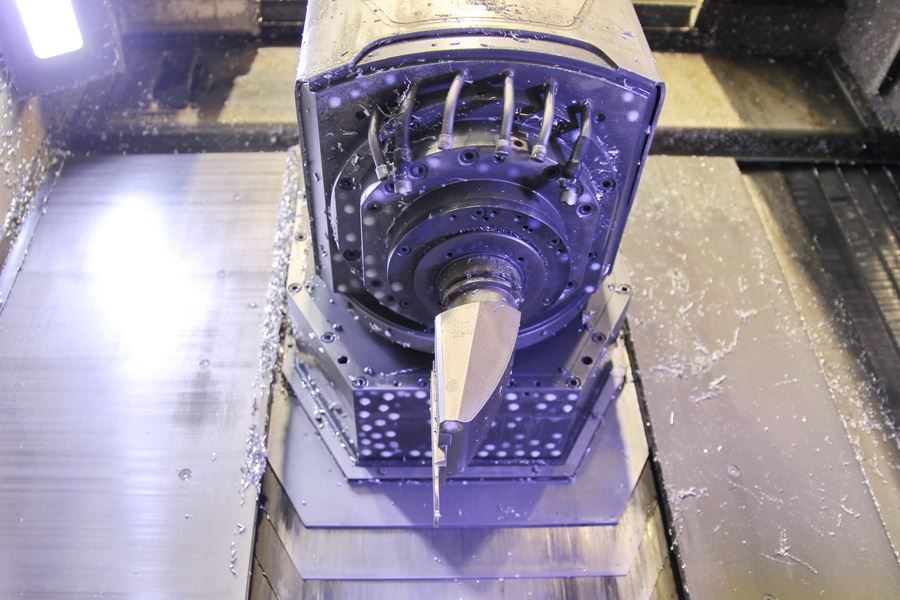

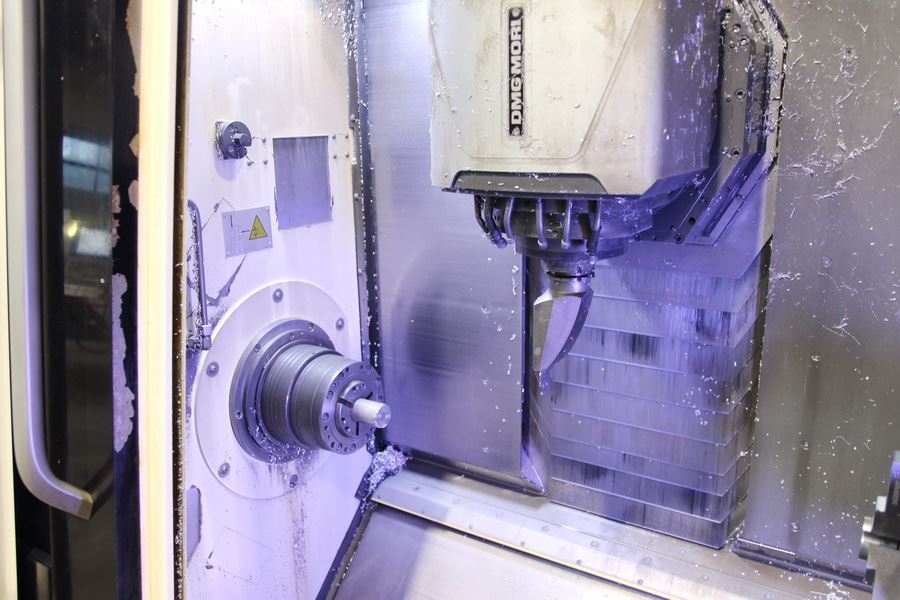

| Frässpindel: | |
| Max. Drehzahl | 12.000 min/-1 |
| Antriebsleistung - Frässpindel | 22 kW |
| Max. Drehmoment | 120 Nm |
| Werkzeugaufnahme | HSK-A63 DIN 69893 |
| schwenkbar | B: +/- 110 ° |
| Verfahrwege: | |
| x-Achse | 480 mm |
| y-Achse | +/- 100 mm |
| z-Achse | 845 mm |
| b-Achse | +/- 110 ° |
| Werkzeugmagazin: | |
| Anzahl der Werkzeugplätze | 24 pos. |
| Werkzeugaufnahme | HSK-A63 DIN 69893 |
| max. Werkzeugdurchmesser | 80 / (125) mm |
| max. Werkzeuglänge | 300 mm |
| max. Werkzeuggewicht | 7,0 kg |
| Vorschübe: | |
| Eilgang ( X / Y / Z ) | 36 / 40 / 40 m/min |
| Eilgang B-Achse | 70 min/-1 |
| Vorschubkraft ( X / Y / Z ) | 10 / 7 / 10 kN |
| Gesamtleistungsbedarf | - kW |
| Maschinengewicht ca. | 8,0 t |
| Raumbedarf ca. | 6,5 x 3,5 x 2,7 m |
| Zubehör | |
| Dokumentation | |

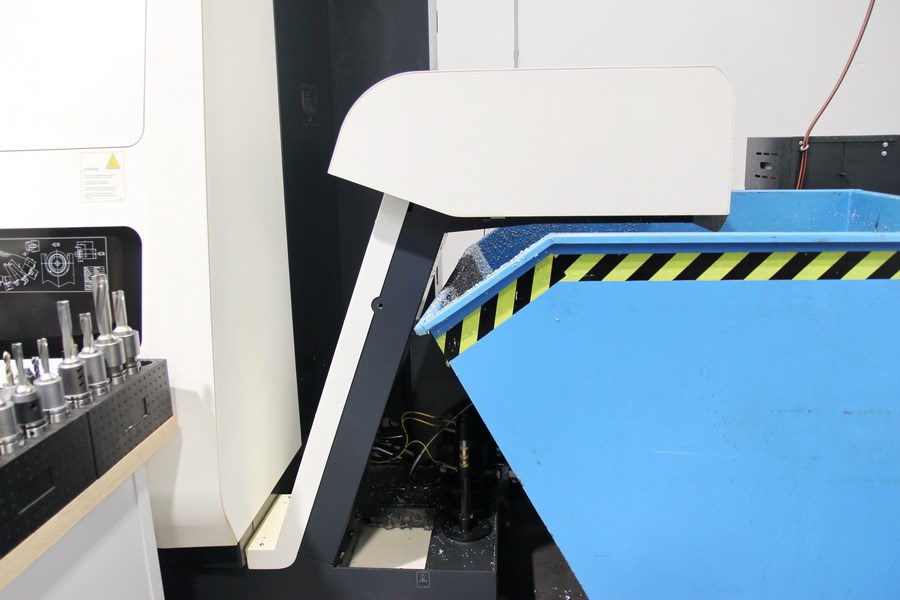

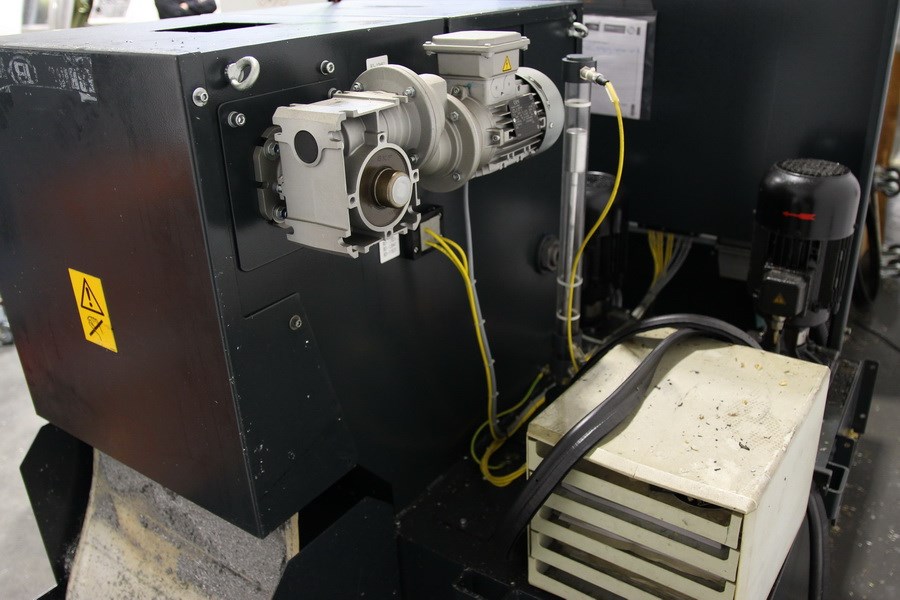

| Späneförderer | |

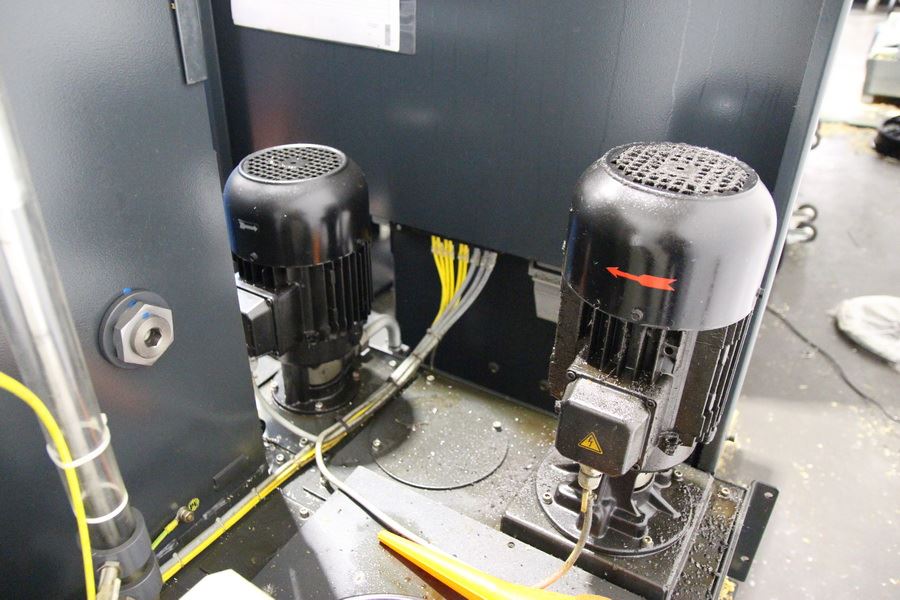

| Kühlmitteleinrichtung | 8 / 20 bar |
| C-Achse | |
| Y-Achse | |
| B-Achse | |
| Werkzeugmagazin | |
| direktes Wegmeßsystem | X Y Z |
| Gegenspindel | |
| Frässpindel | |
| Reitstockfunktion Gegenspindel | |
| Ölnebelabsaugung | |

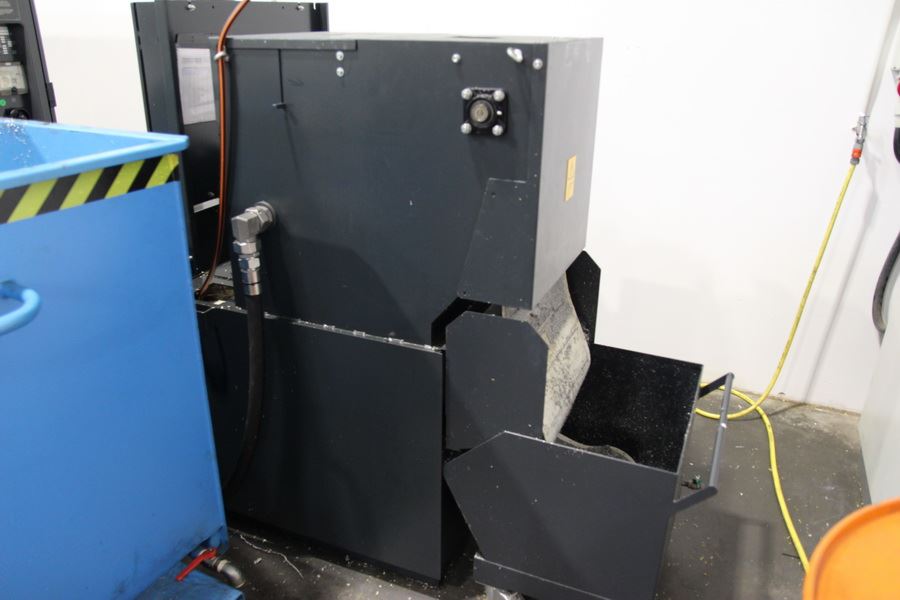

| Papierbandfilter | |
| Spüleinrichtung | |
| Hohlspanneinrichtung | |
| Kühlmittel durch Haupt- und Gegenspindel | |
| Spülpistole | |
| Interface für Stangenlader | |
| Signal Lampe - 4 Farben | |
| Werkzeugeinmessung | Blum |

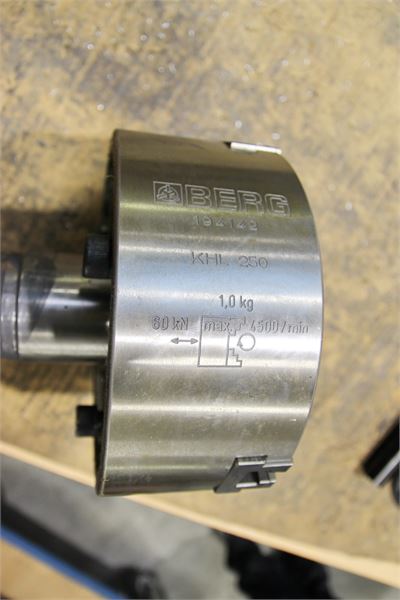

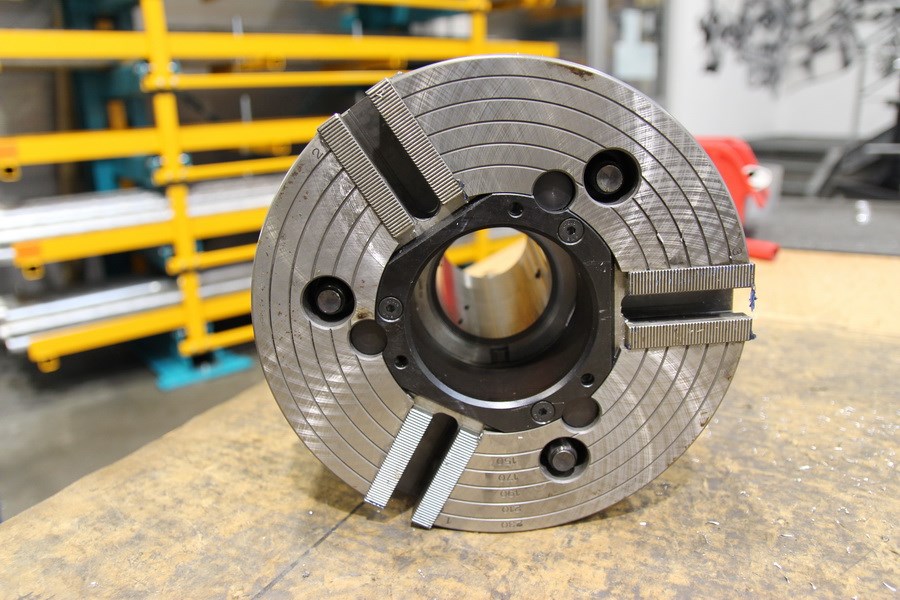

| Dreibackenfutter | Berg KHL 250 |
| Spannzangenfutter | 65mm |
| Werkstückabholeinrichtung | 65 x 200mm / 6kg |
| Irrtum in den technischen Daten vorbehalten. | |
