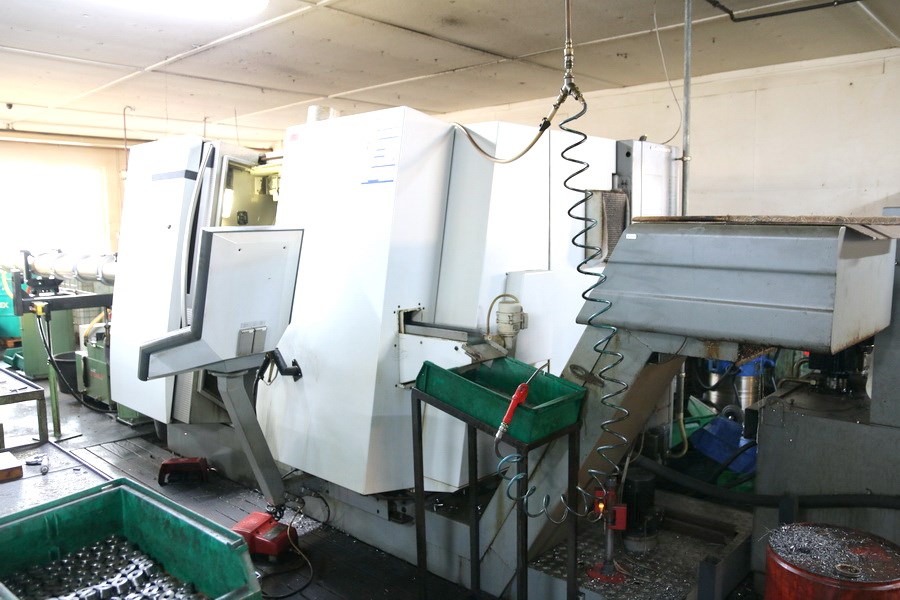

GILDEMEISTER - Twin 65 Y
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung

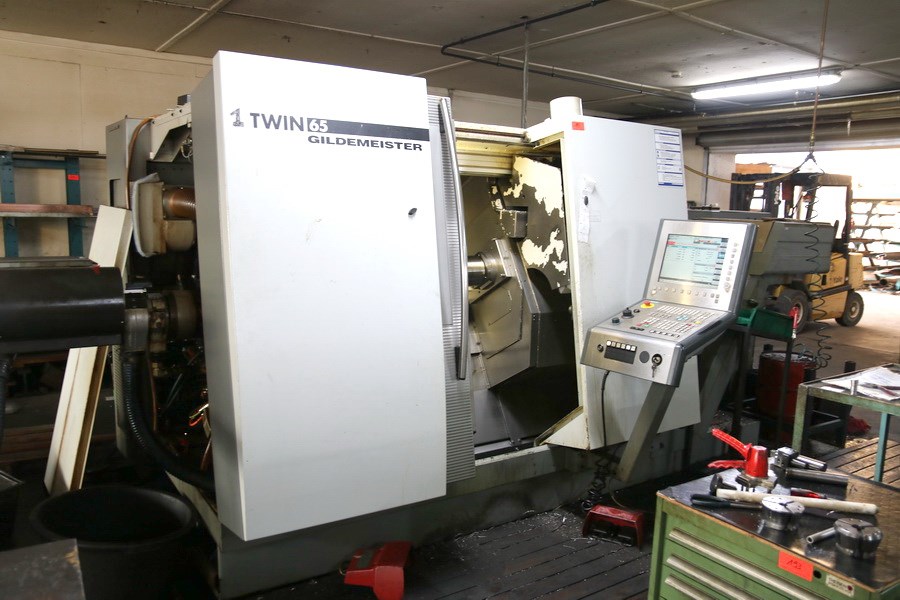

| GILDEMEISTER - Twin 65 Y | |
| Angebotsdetails | |
| Lagernummer | 1039-8413 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | GILDEMEISTER |
| Type | Twin 65 Y |
| Baujahr | 2006 |

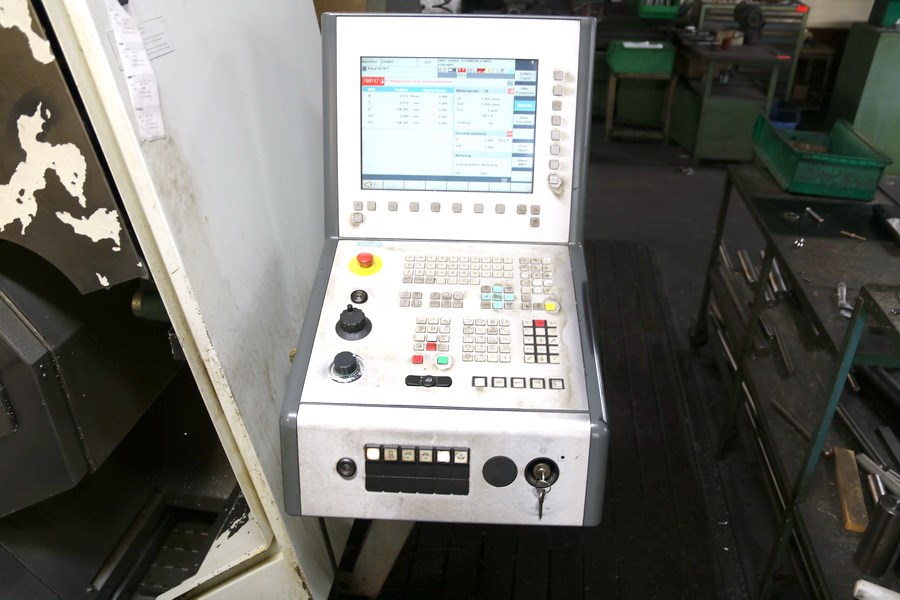

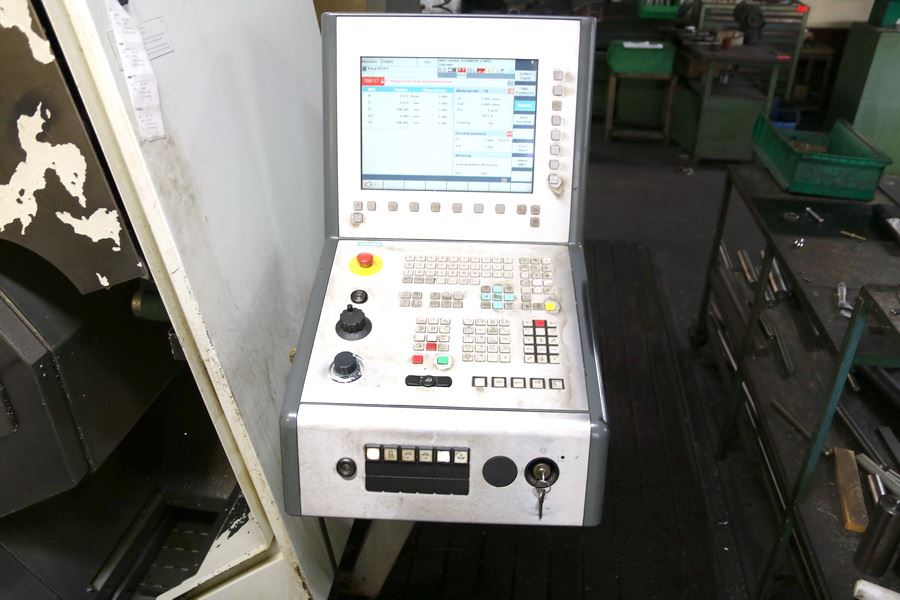

| Steuerung | Sinumerik 840 D pl Siemens |
| Lagerort | D-59302 Oelde |
| Ursprungsland | Deutschland |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |

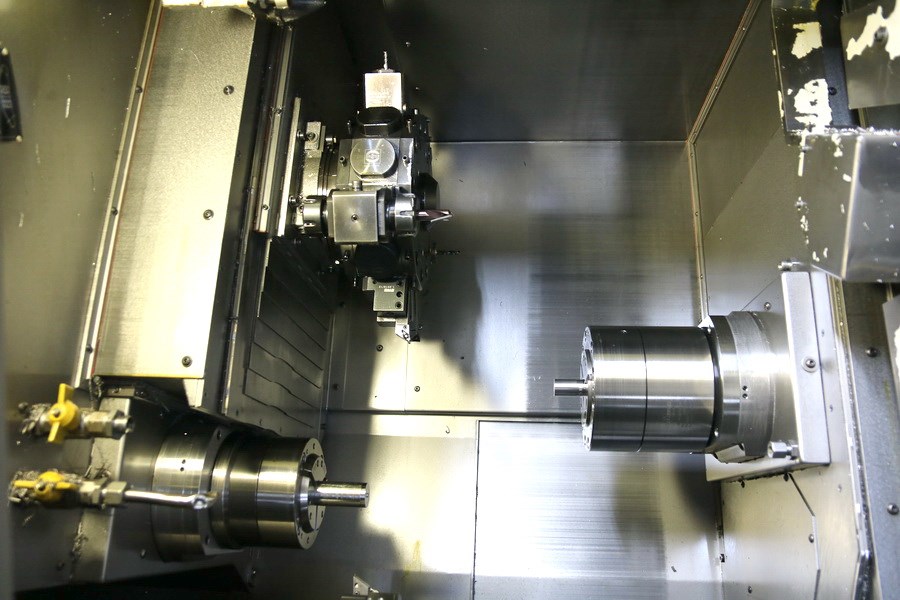

| Zusatzinformationen | CNC - Dreh- und Fräszentrum GILDEMEISTER - Twin 65 Y - Haupt- und Gegenspindel - zwei Revolver - 2 C-Achsen - Y-Achse - Werkzeugantrieb - viel Zubehör! |
| Technische Details | |
| Drehdurchmesser | 100 mm |
| Drehlänge | Z: max. 345 mm |
| Steuerung | Sinumerik 840 D pl Siemens |
| Umlaufdurchmesser | max. 145 mm |
| Abstand zwischen den Spindeln | 580 mm |
| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | 25 - 5.600 min/-1 |
| Antriebsleistung - Hauptspindel | 20 / 15 kW |
| Max. Drehmoment | 160 / 120 Nm |
| Spannfutterdurchmesser | max. 140 mm |
| Spindelnase | 140h5 |
| max. Stangendurchmesser | 65 mm |
| C-Achse | 360° ° |

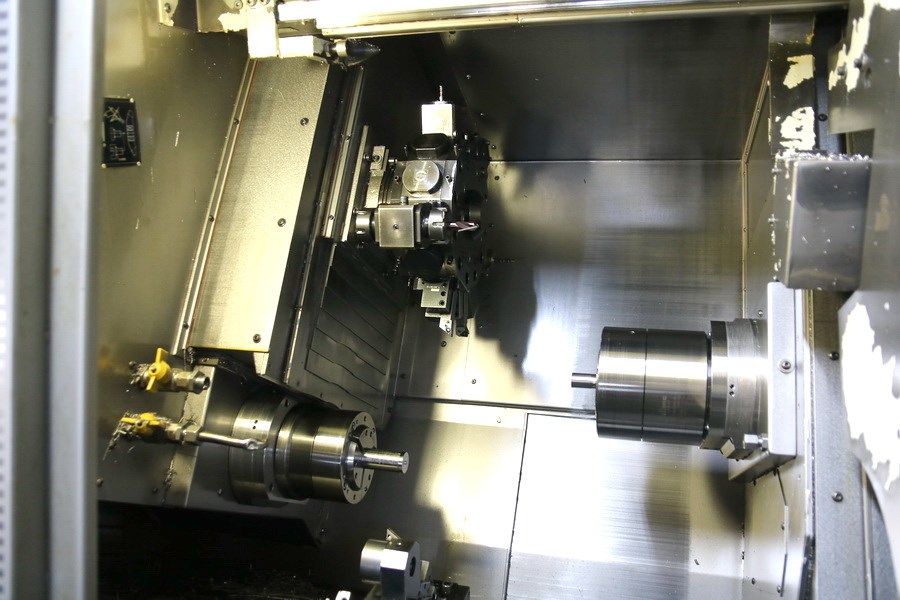

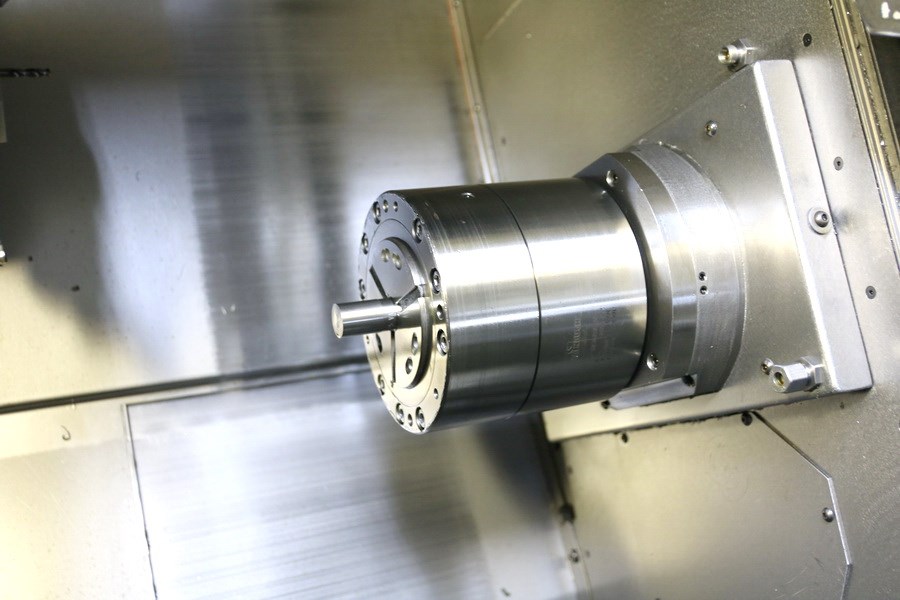

| Gegenspindel: | |
| Drehzahlbereich - Gegenspindel | 25 - 5.600 min/-1 |
| Antriebsleistung - Gegenspindel | 20 / 15 kW |
| Max. Drehmoment | 160 /120 Nm |
| Spannfutterdurchmesser | max. 140 mm |
| Spindelnase | 140h5 |
| max. Stangendurchmesser | 65 mm |
| C-Achse | 360 ° |
| Verfahrweg Gegenspindel | B: 380 mm |

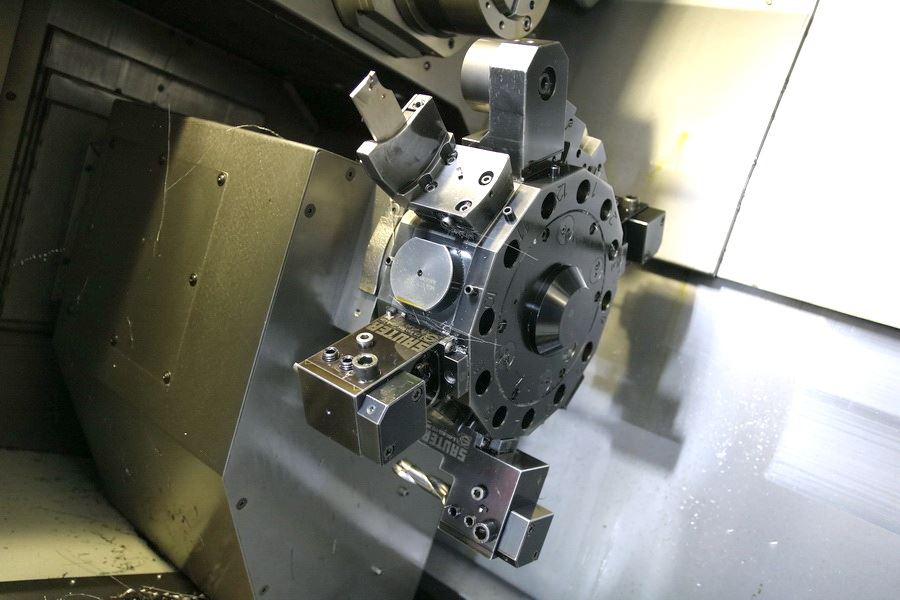

| Werkzeugrevolver: | |
| Anzahl der Revolver | 2 pos. |
| Anzahl der Werkzeugplätze | 2x 12 pos. |
| Anzahl der angetriebenen Werkzeugstationen | 2x 12 pos. |
| Schaftdurchmesser | 25 mm (DIN 69880) |
| Drehzahlbereich - angetr. Werkzeugpos. | 30 - 6.000 min -1 |
| Antriebsleistung - angetr. Werkzeugpos. | 3,8 / 2,1 kW |
| Max. Drehmoment | 10 Nm |
| Verfahrwege: | |
| x-Achse | 1: 220 / 2: 120 mm |
| z-Achse | 1: 320 / 2: 345 mm |
| Verfahrweg Gegenspindel | B: 380 mm |
| Vorschübe: | |
| Eilgang | X: 30 m/min |
| Eilgang | Z: 30 m/min |
| Eilgang | C: 2.000 1/min |
| Gesamtleistungsbedarf | 65 kVA |
| Maschinengewicht ca. | 5,5 t |
| Raumbedarf ca. | 8,0 x 3,5 x 2,1 m |
| Zubehör | |
| Dokumentation | |

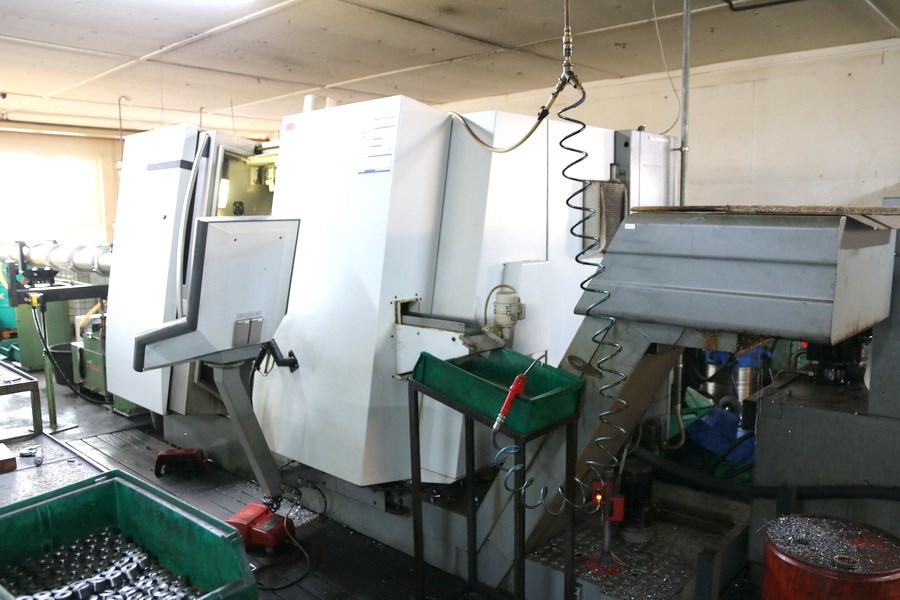

| Späneförderer | |
| Kühlmitteleinrichtung | 8/20 bar |
| Gegenspindel | |
| Interface für Stangenlader | |

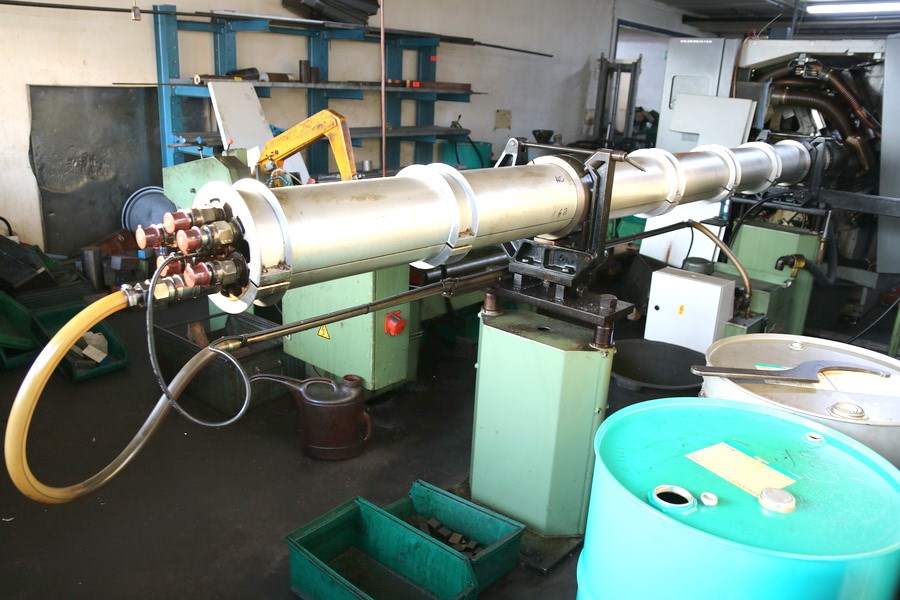

| Stangenlademagazin | LNS Hydrobar |
| C-Achse | |
| Hydraulikeinheit | |
| Werkzeugantrieb | |
| Werkzeugrevolver | 2x |

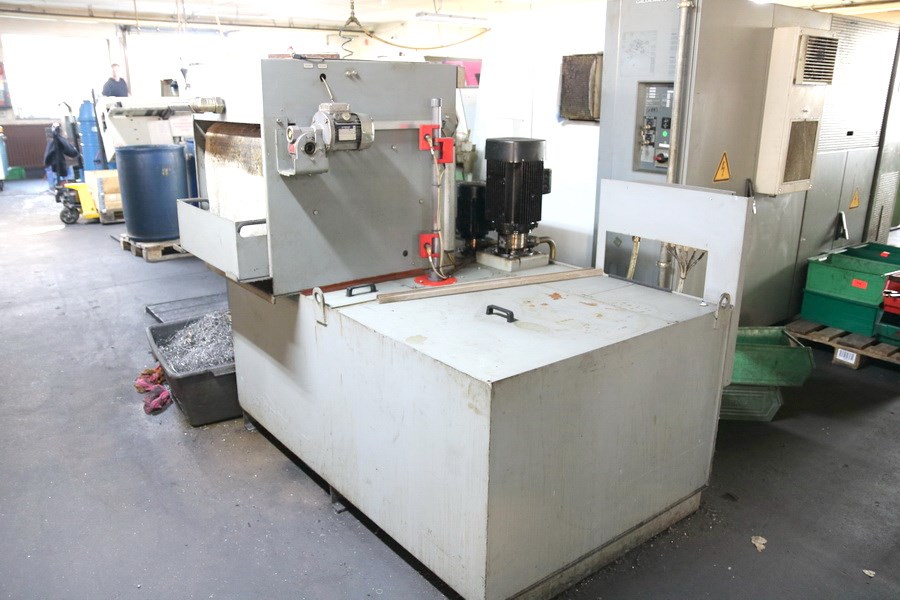

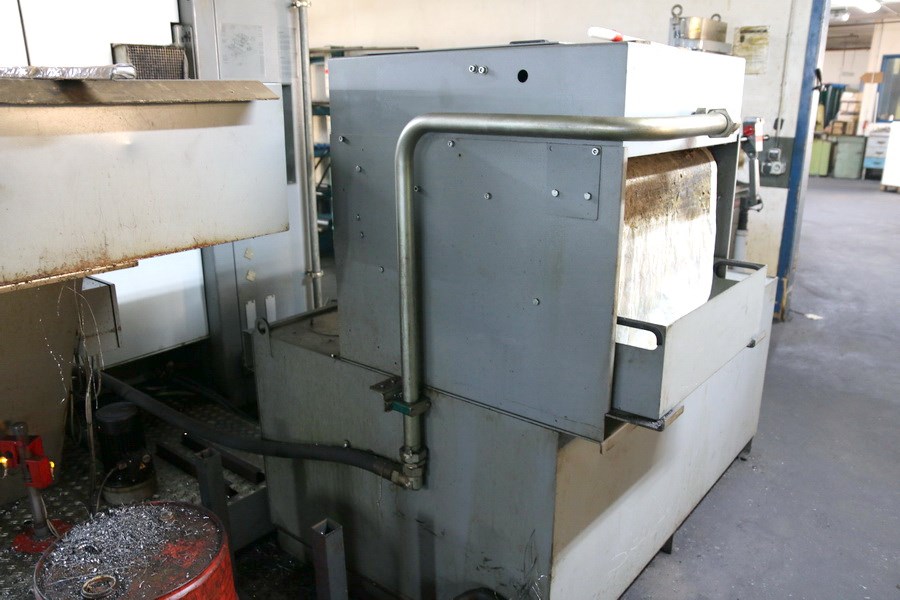

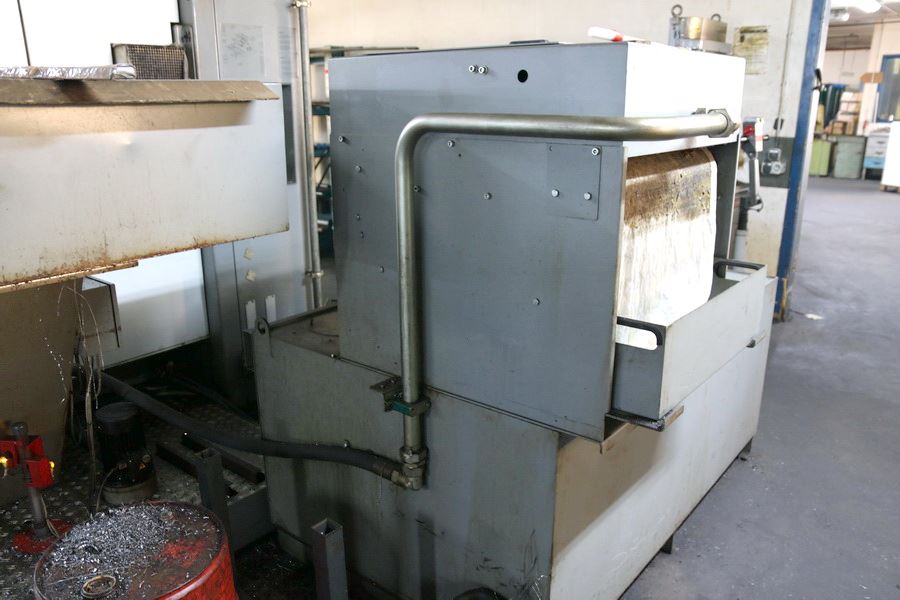

| Papierbandfilter | |

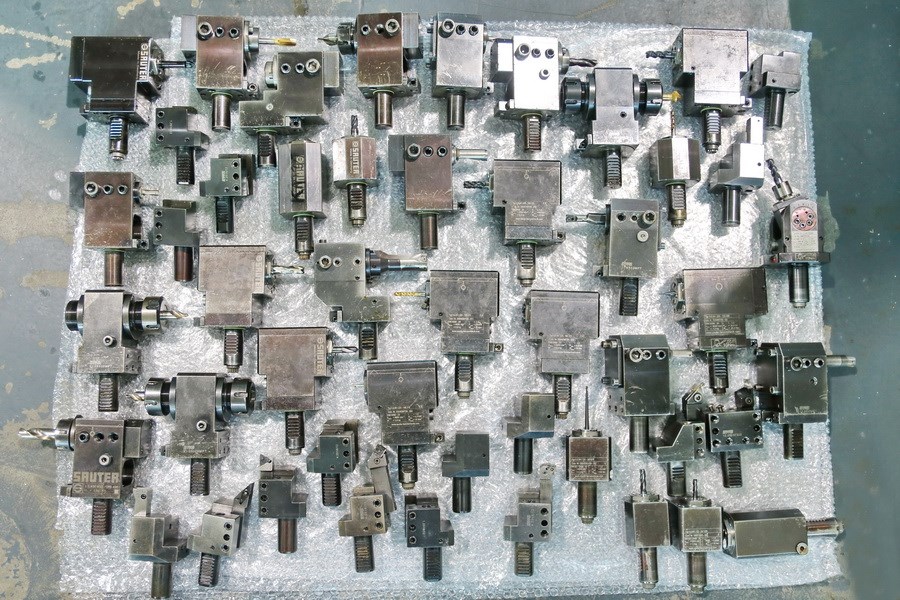

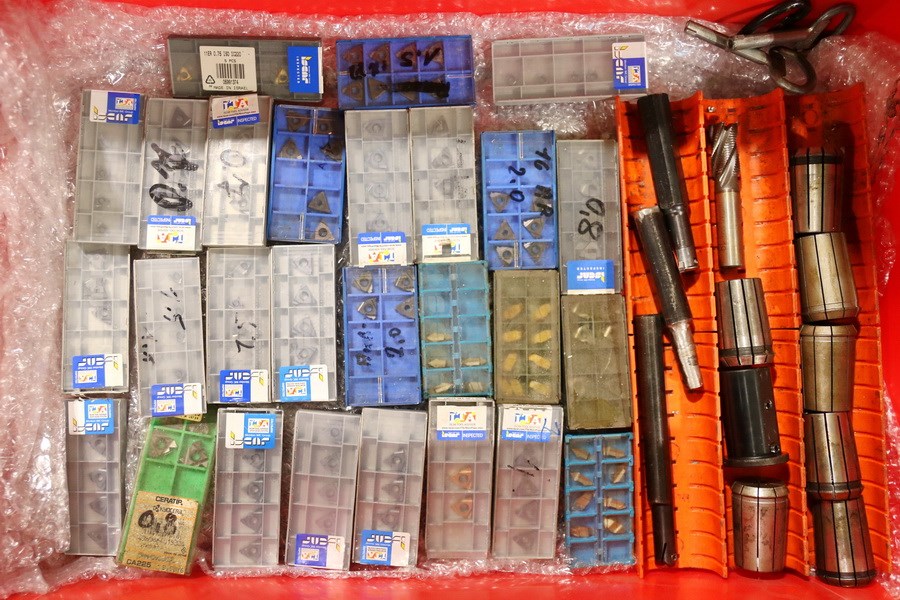

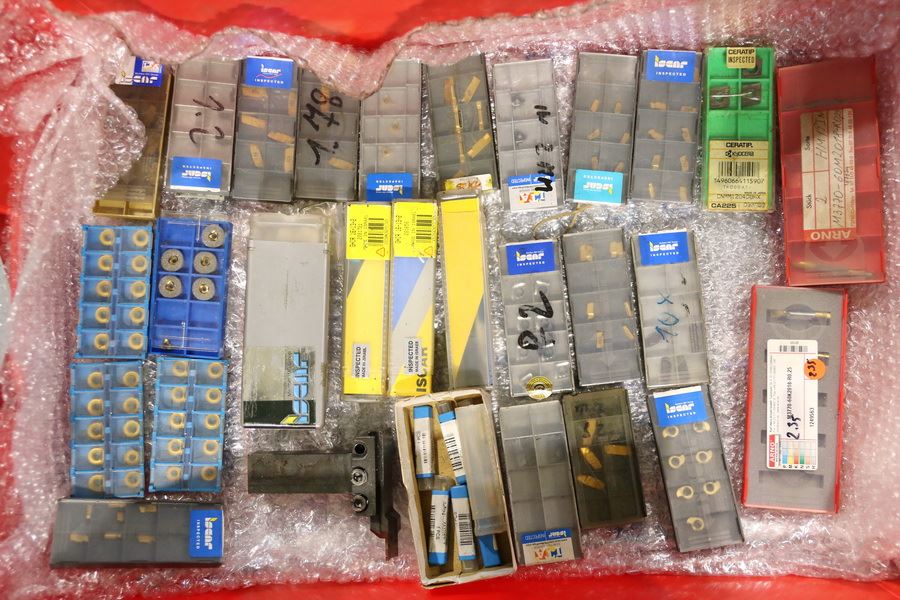

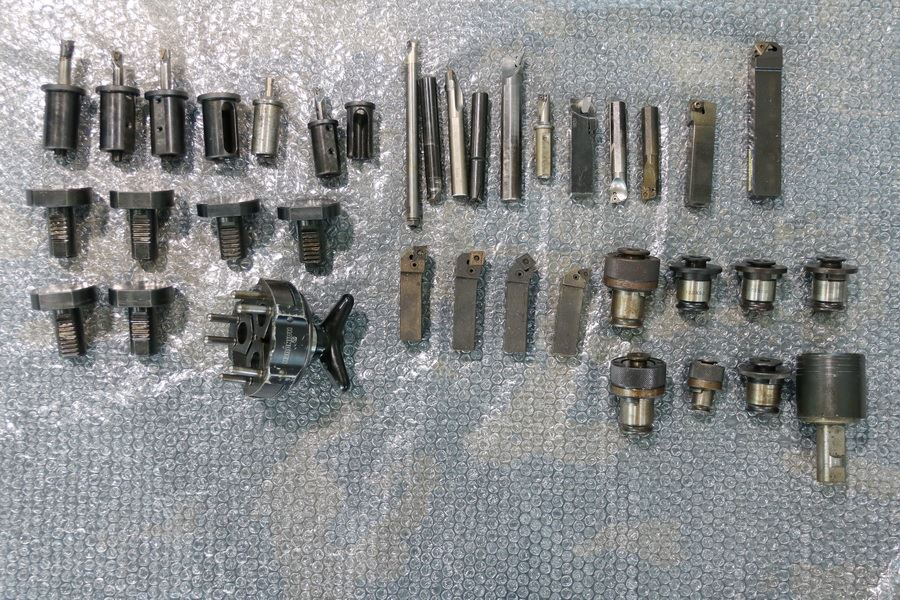

| div. Werkzeuge | |
| Irrtum in den technischen Daten vorbehalten. | |
