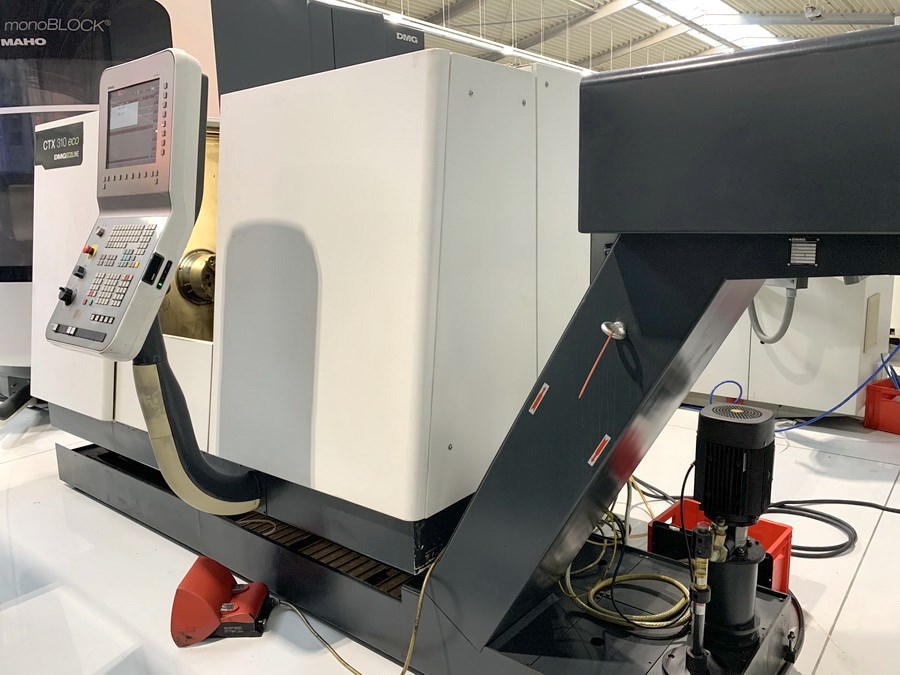

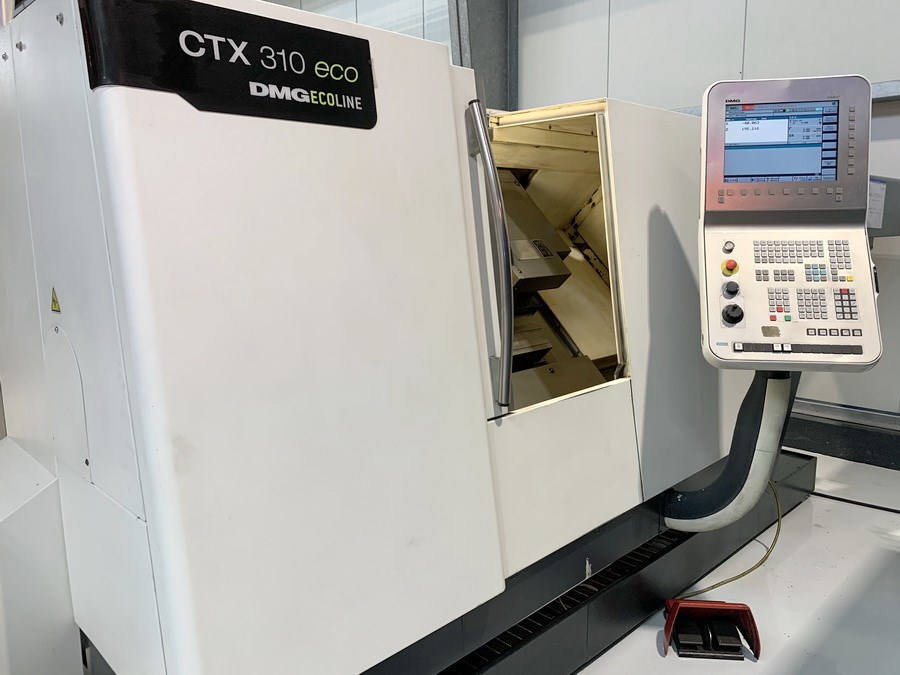

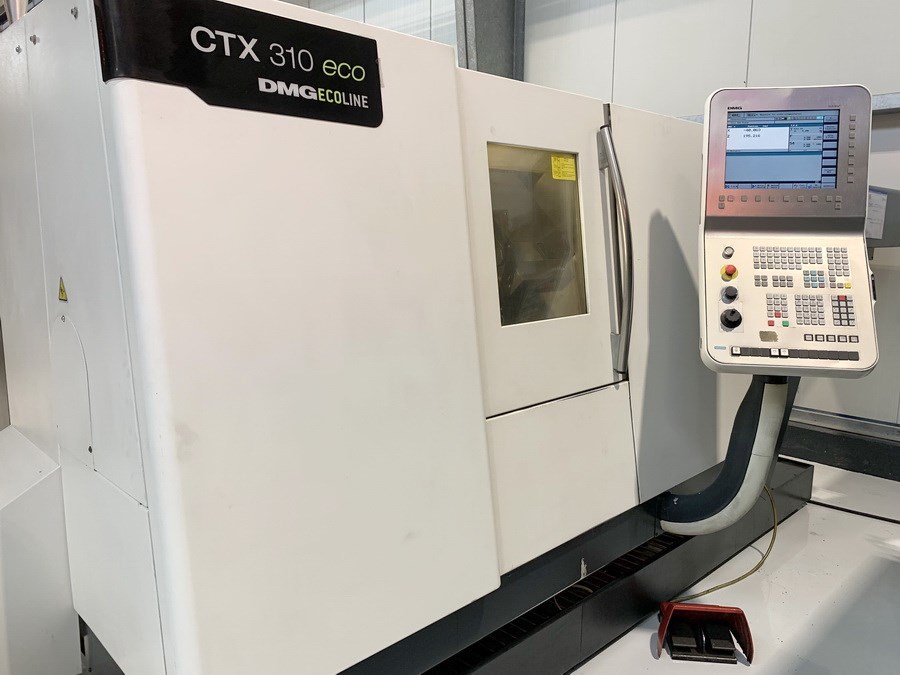

DMG - CTX 310 eco V3 (22E)
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| DMG - CTX 310 eco V3 (22E) | |
| Angebotsdetails | |
| Lagernummer | 1039-8216 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | DMG |
| Type | CTX 310 eco V3 (22E) |
| Baujahr | 2011 |

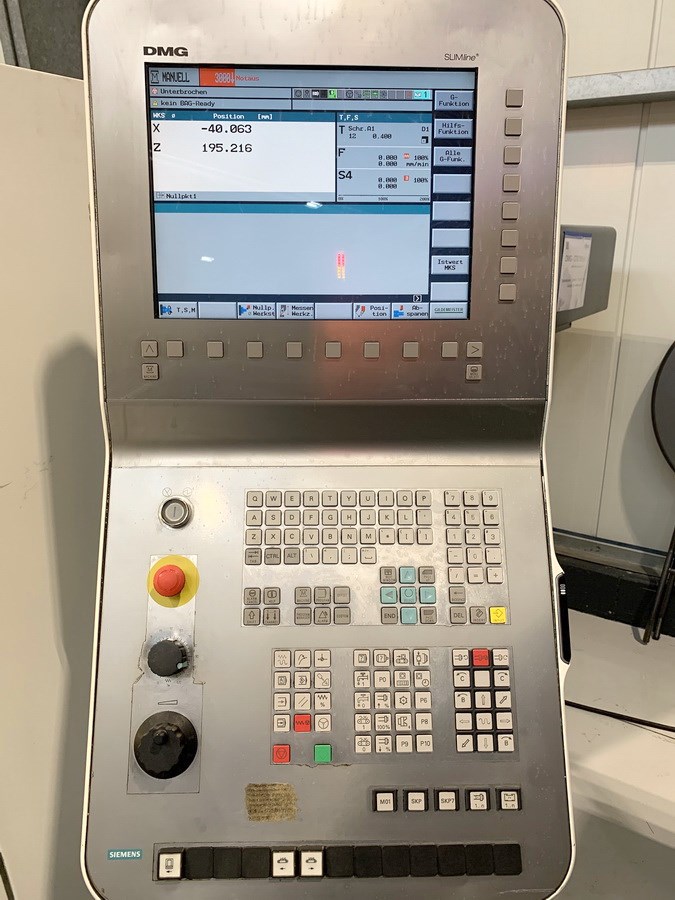

| Steuerung | 810 D ShopTurn Siemens |
| Lagerort | D-59302 Oelde |
| Ursprungsland | - |
| Lieferzeit | sofort |
| Frachtbasis | ab Standort |

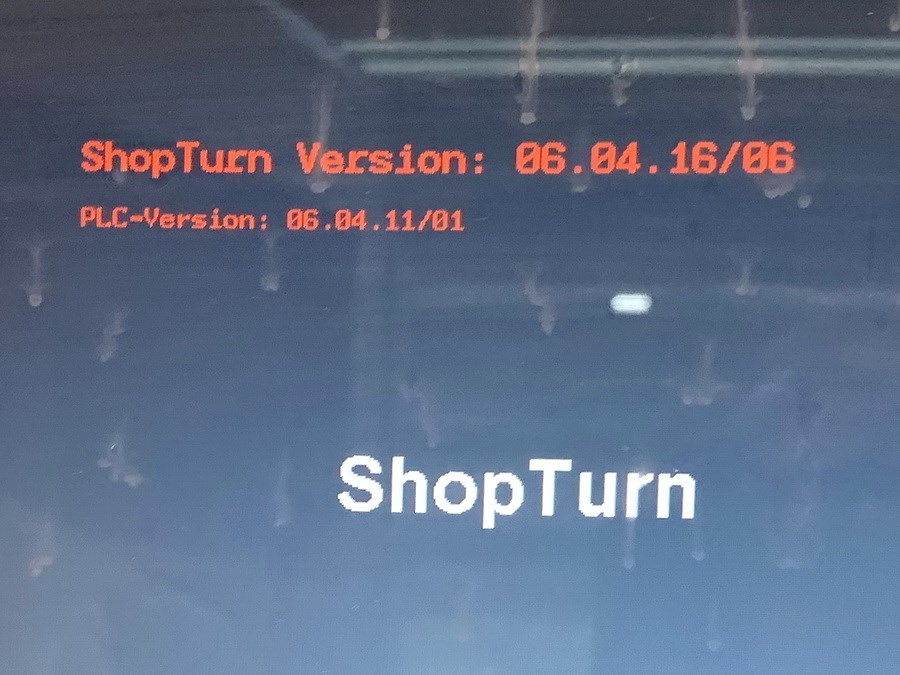

| Zusatzinformationen | CNC - Dreh- und Fräszentrum DMG - CTX 310 eco V3 - neues Hauptspindellager - neue Linearführungen X + Z-Achse - neue Kugelrollspindeln X + Z-Achse - neuer Spannzylinder - neues Spannfutter - ShopTurn 06.04.16/06 - Werkzeugantrieb - C-Achse |
| Technische Details | |
| Drehdurchmesser | max. 260 mm |
| Drehlänge | 581 mm |
| Steuerung | 810 D ShopTurn Siemens |
| Spitzenhöhe | 190 mm |
| Standard-Drehdurchmesser | 210 mm |
| Drehdurchmesser über Bett | 330 mm |
| Drehdurchmesser über dem Planschlitten | 260 mm |
| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | max. 5.000 min/-1 |
| Antriebsleistung - Hauptspindel | 16 kW |
| Max. Drehmoment | 160 Nm |
| Spindeldurchmesser im vord. Lager | 100 mm |
| Spindelbohrung | 68 mm |
| max. Stangendurchmesser | 52 mm |
| nutzbarer Stangendurchmesser | 51 mm |
| Futterdurchmesser | 210 mm |
| C-Achse | 360 ° |
| Verfahrwege: | |
| Verfahrweg - x | 185 mm |
| Verfahrweg - z | 455 mm |

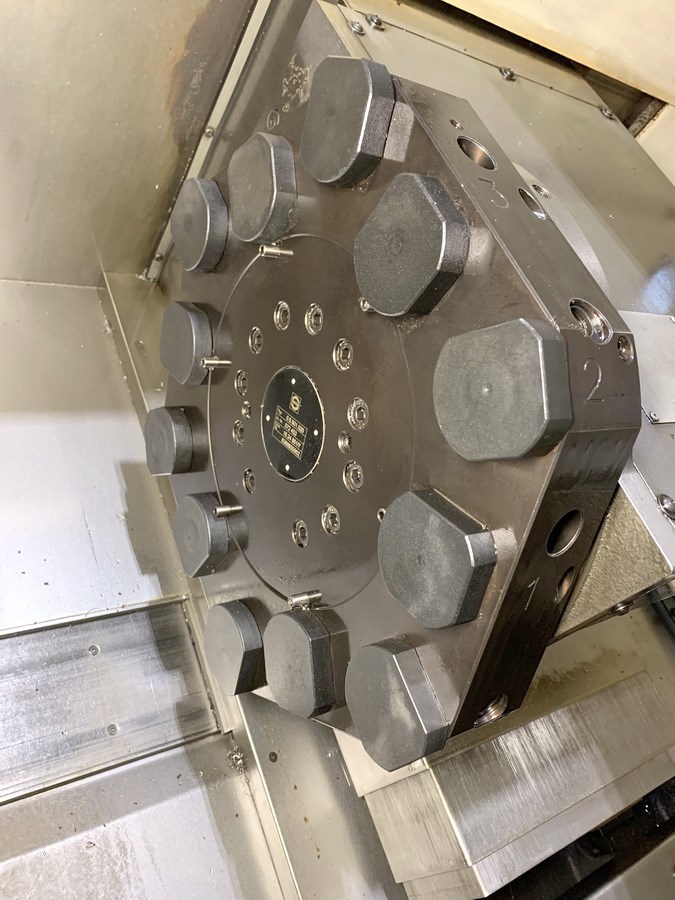

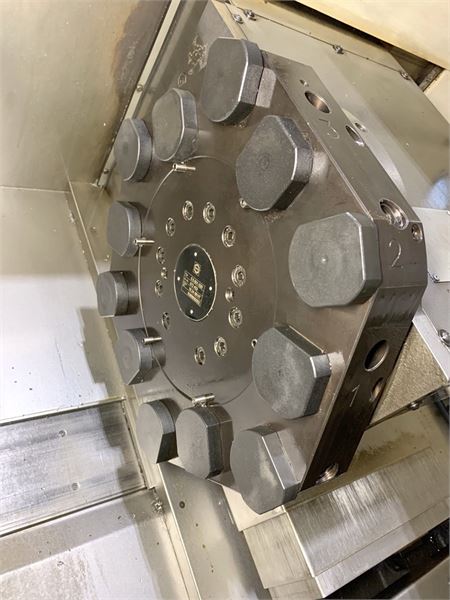

| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 12 pos. |
| Werkzeugaufnahme | VDI 30 |
| Schaftdurchmesser | 20 x 20 mm |
| Anzahl der angetriebenen Werkzeugstationen | 6 pos. |
| Vorschübe: | |
| Eilgang | X: 20 / Z: 30 m/min |
| Vorschubkraft | 4,5 kN |
| Gesamtleistungsbedarf | 21 kW |
| Maschinengewicht ca. | 3,2 t |
| Raumbedarf ca. | 5,0 x 2,2 x 1,8 m |
| Zubehör | |
| Dokumentation | |
| Späneförderer | |

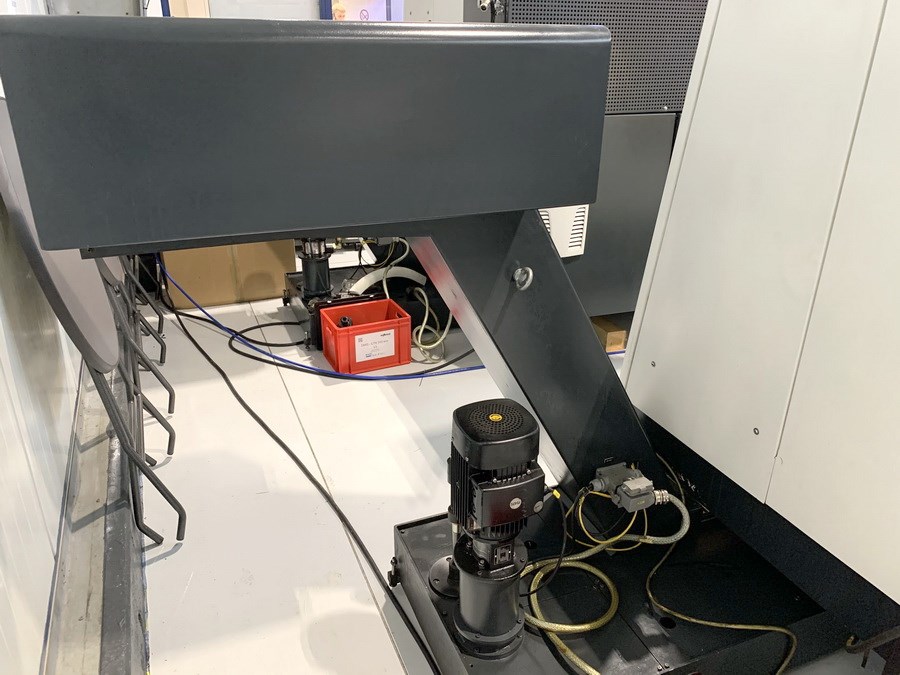

| Kühlmitteleinrichtung | 12 bar |
| Werkzeugantrieb | |
| C-Achse | |
| Werkzeugrevolver | |

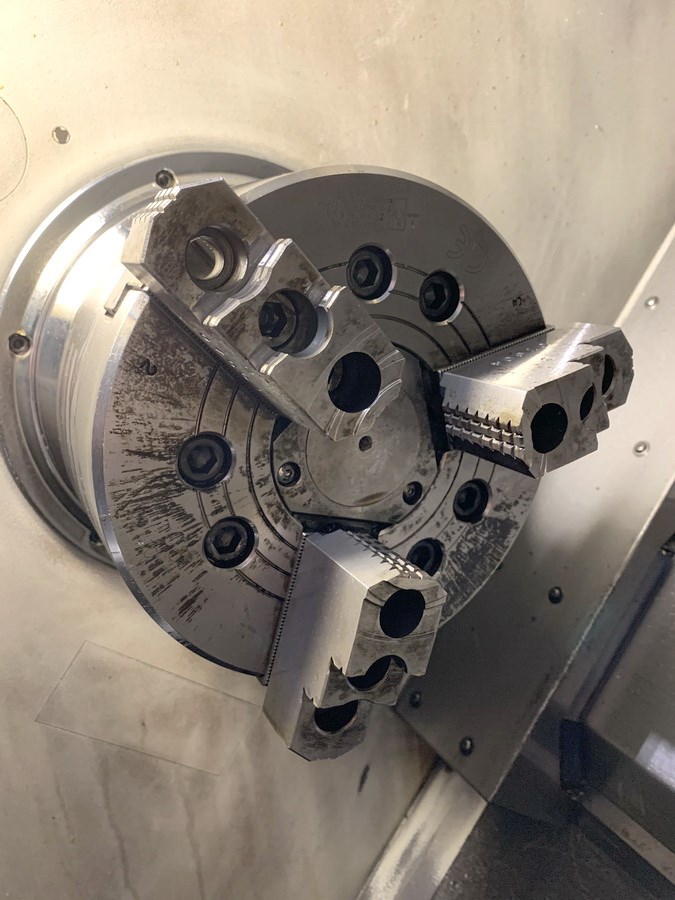

| Dreibackenfutter | 210 mm |
| Signallampe | |
| Hohlspanneinrichtung | 51 mm |

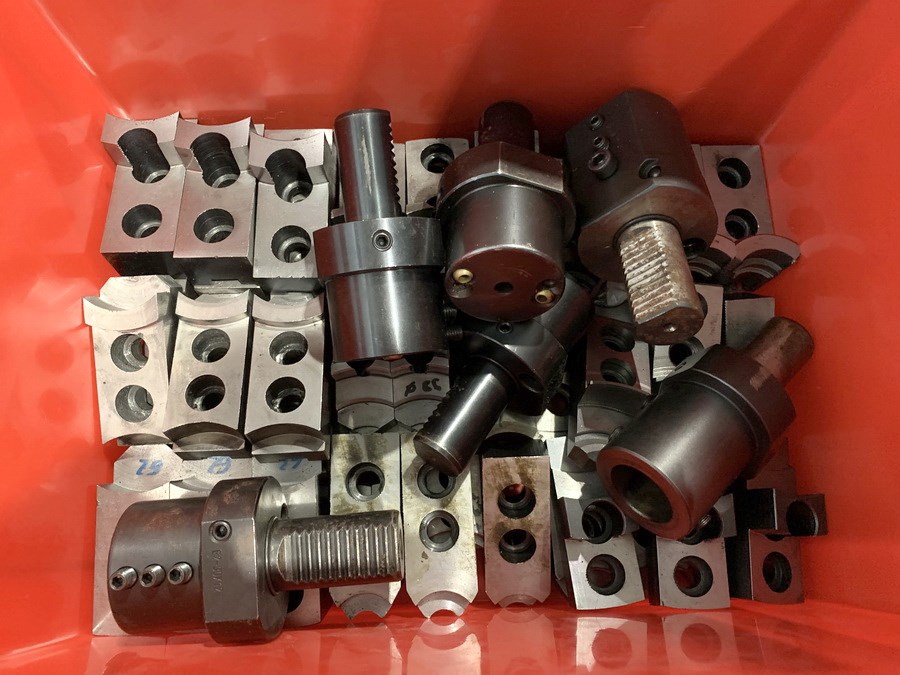

| feststehende Werkzeughalter | 7 |
| angetriebene Werkzeughalter | 1 |
| Spannbacken | |
| Irrtum in den technischen Daten vorbehalten. | |
