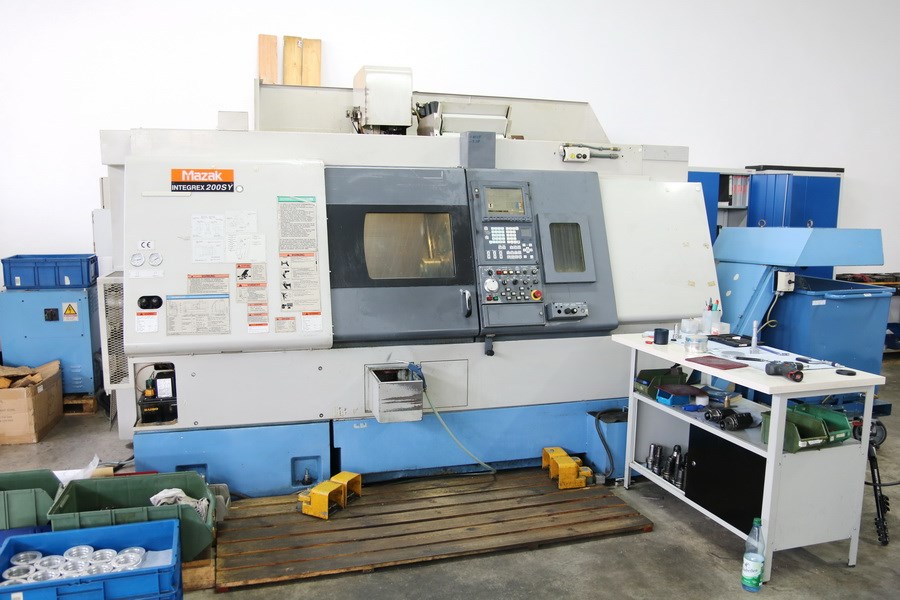

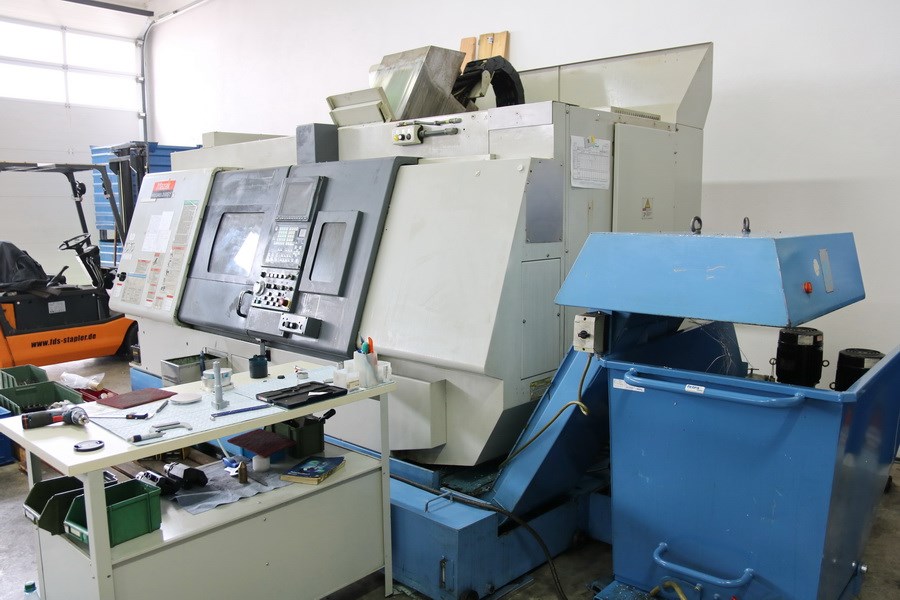

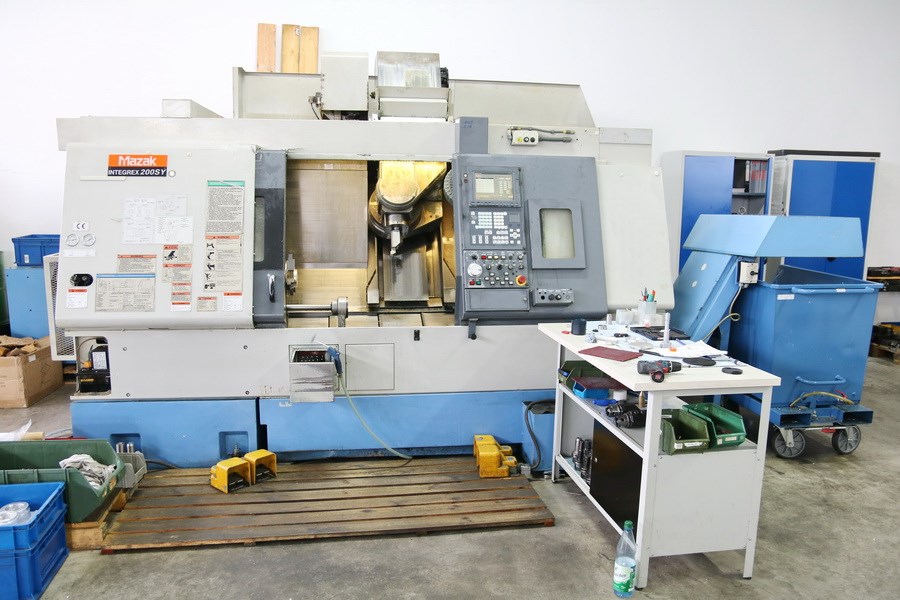

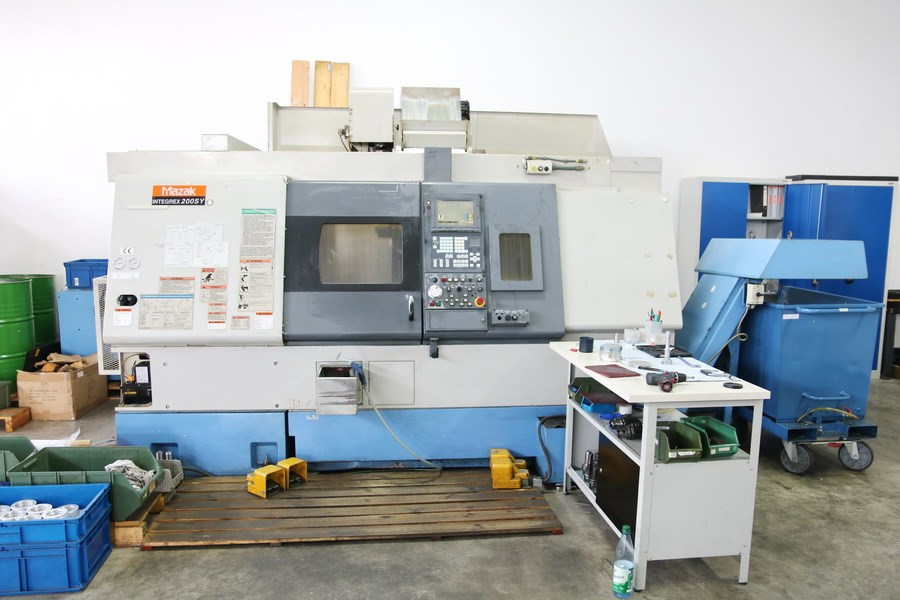

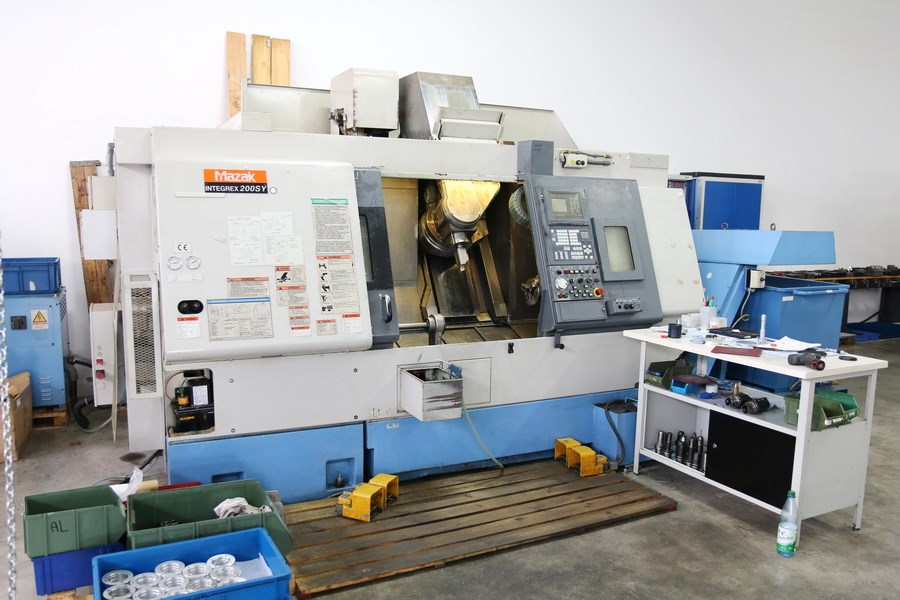

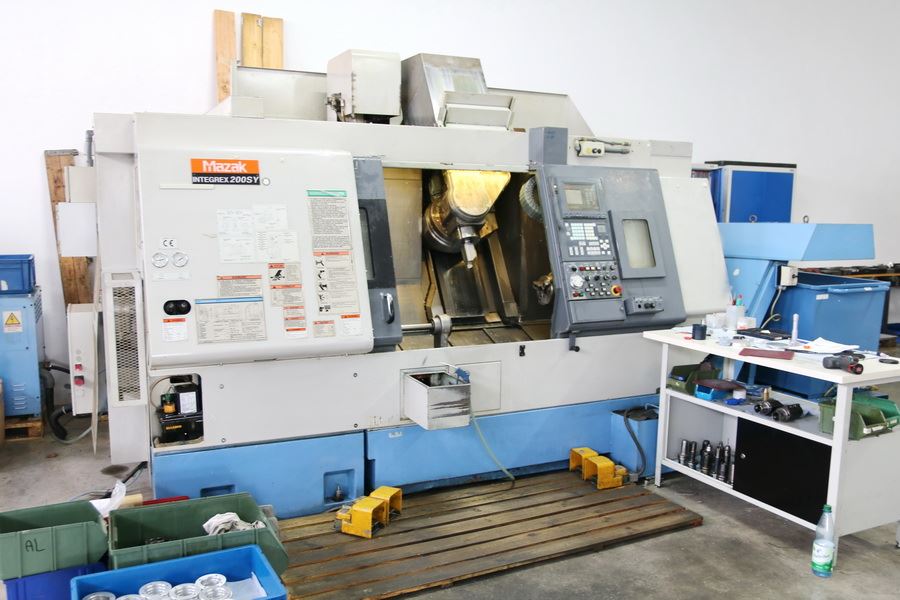

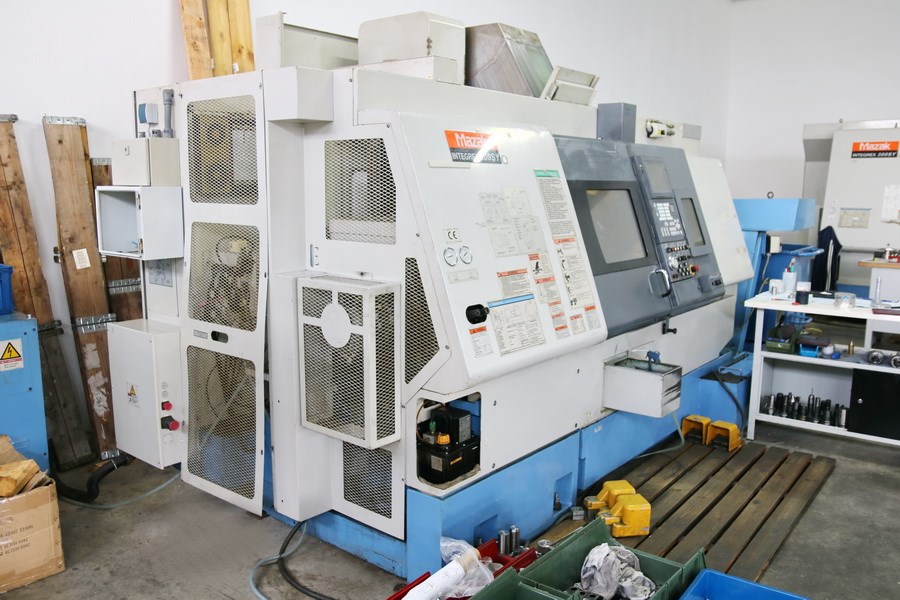

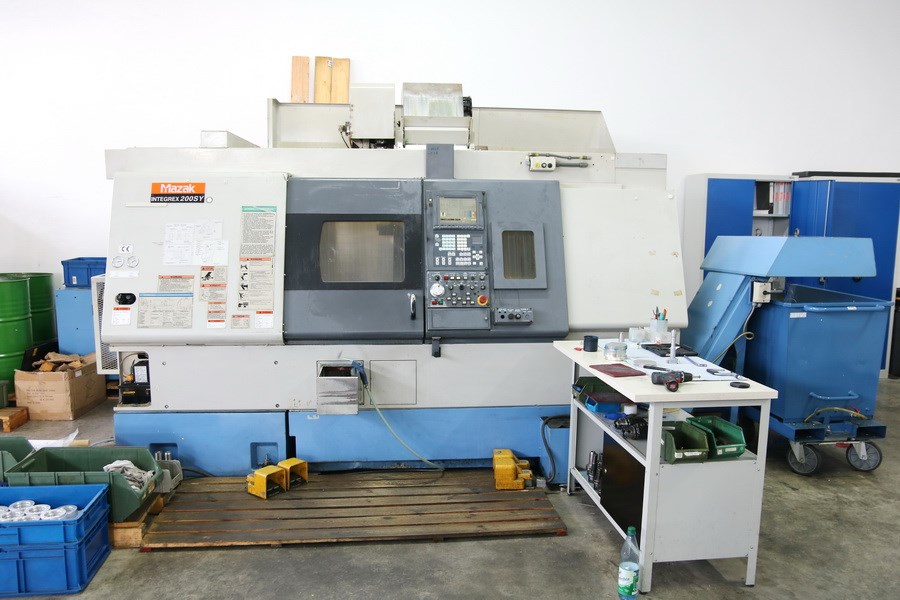

MAZAK - Integrex 200 SY
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| MAZAK - Integrex 200 SY | |
| Angebotsdetails | |
| Lagernummer | 1039-8197 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | MAZAK |
| Type | Integrex 200 SY |
| Baujahr | 2001 |

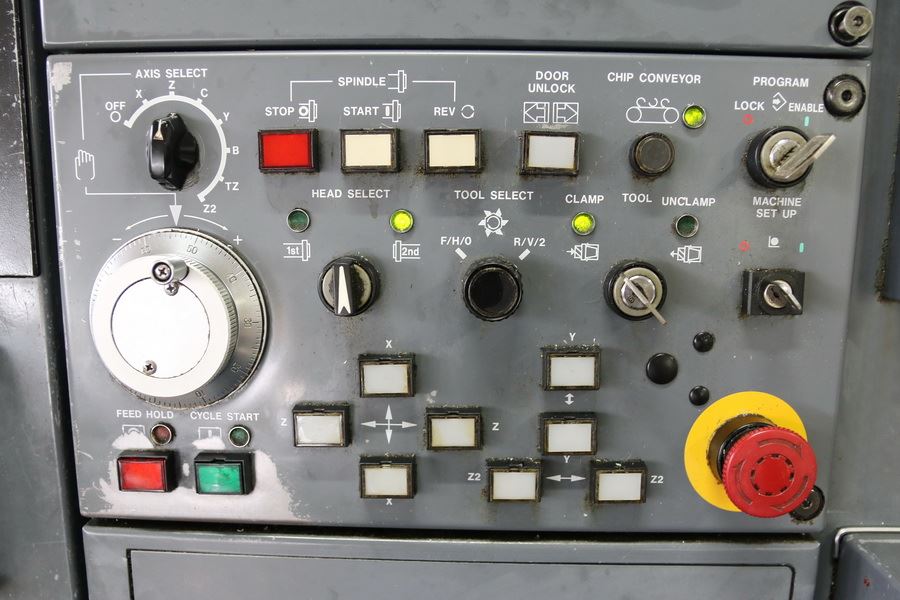

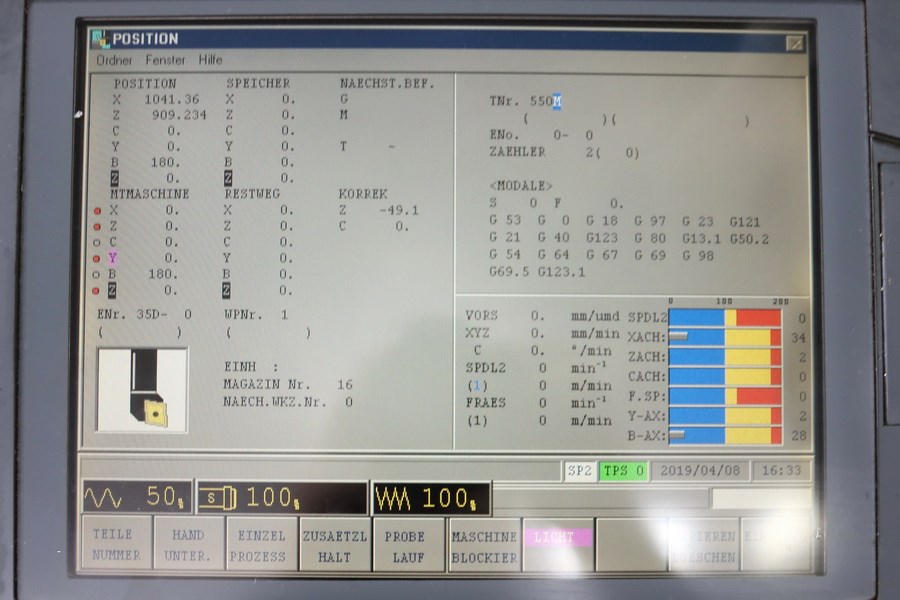

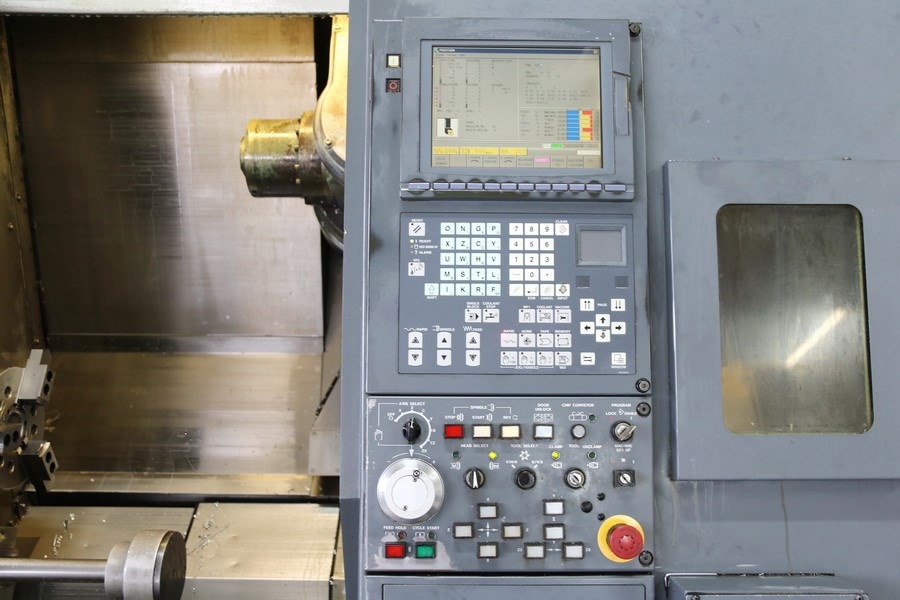

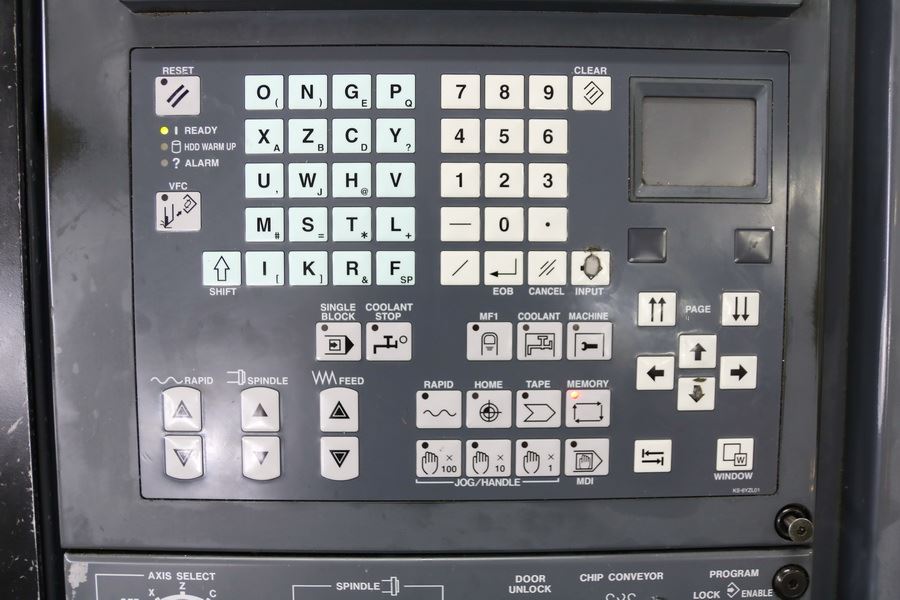

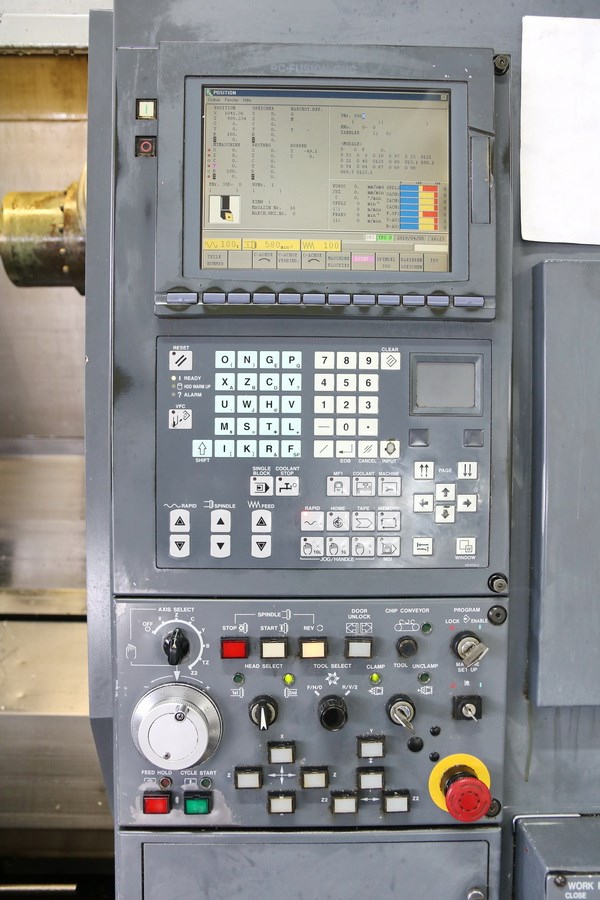

| Steuerung | Mazatrol 640 MT |
| Lagerort | Hessen |
| Ursprungsland | Japan |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |
| Zusatzinformationen | CNC - Dreh- und Fräszentrum MAZAK - Integrex 200 SY - Haupt-, Gegen- und Frässpindel - Y-Achse - C-Achse |
| Technische Details | |
| Umlaufdurchmesser | max. 660 mm |
| Drehlänge | 1.016 mm |
| Steuerung | Mazatrol 640 MT |
| Standard-Drehdurchmesser | 200 mm |
| Verfahrwege: | |
| Verfahrweg - x | 580 mm |
| Verfahrweg - z | 1.045 mm |
| Verfahrweg - y | 160 (+/- 80) mm |
| b-Achse | 225 (120-105) ° |
| C-Achse | 360 ° |
| w-Achse | 1.050 mm |

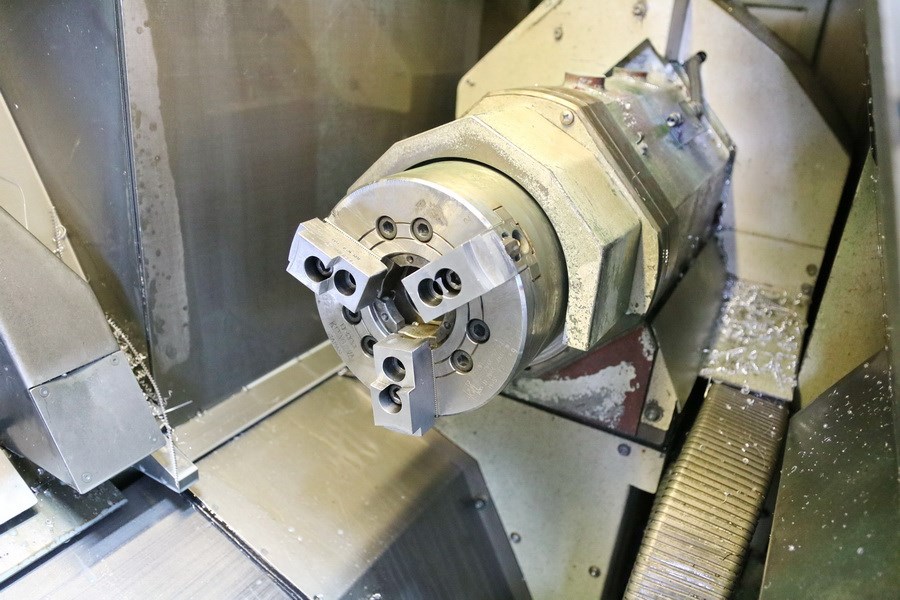

| Hauptspindel: | |

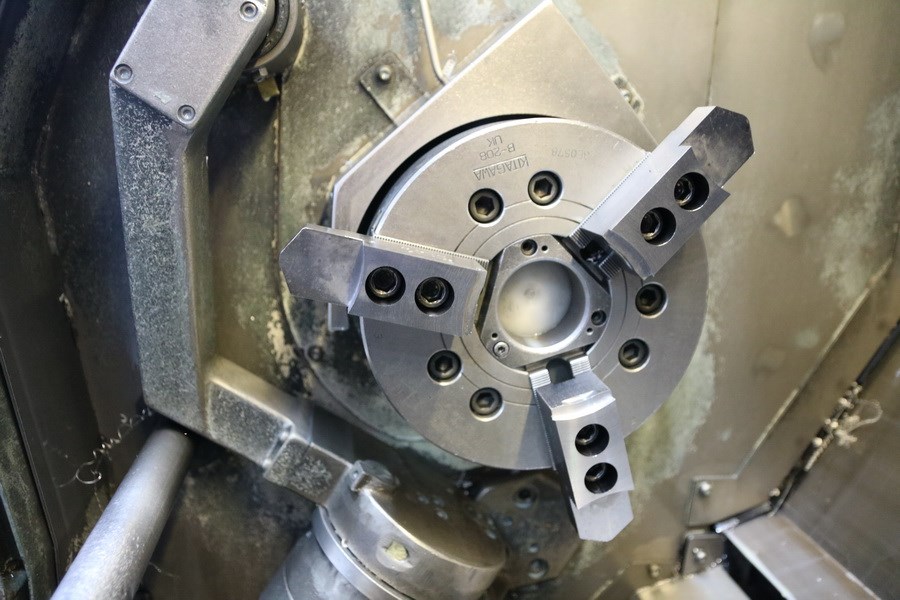

| Futterdurchmesser | max. 200 mm |
| Spindelnase | A2-6 |
| Lagerdurchmesser | 120 mm |
| Spindelbohrung | 76 mm |
| Stangendurchmesser | max. 50 mm |
| nutzbarer Stangendurchmesser | ( - ) mm |
| Drehzahlbereich - Spindel | 35 - 5.000 min/-1 |
| Antriebsleistung - Spindelmotor | 22 / 15 kW |

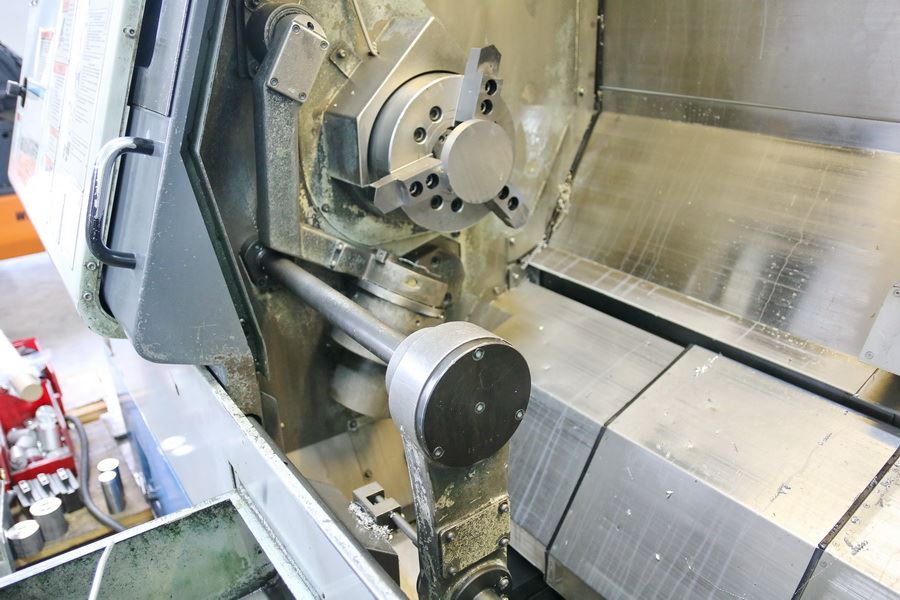

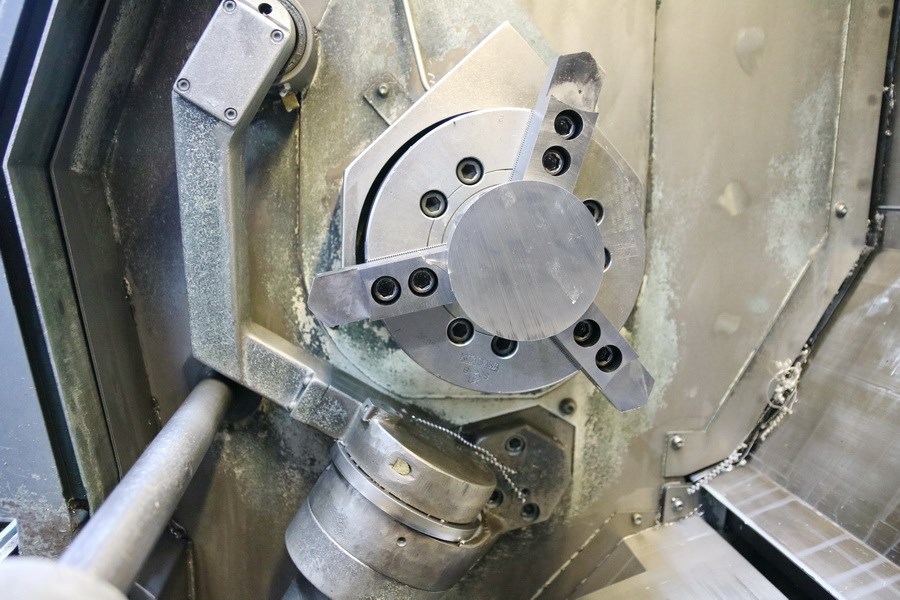

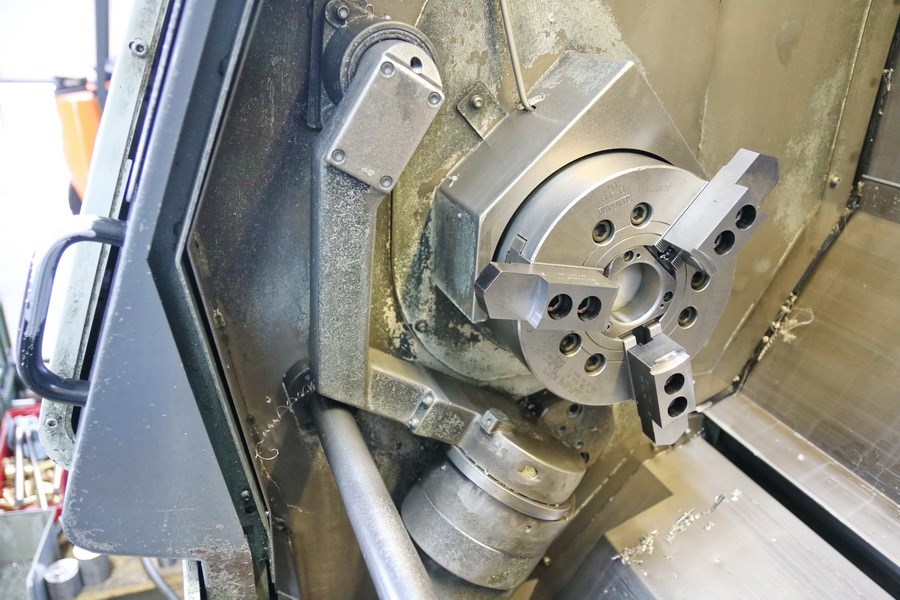

| Gegenspindel: | |
| Futterdurchmesser | max. 200 mm |
| Spindelnase | A2-6 |
| Drehzahlbereich - Spindel | 35 - 5.000 min/-1 |
| Antriebsleistung - Spindelmotor | 18,5 / 15 kW |
| Eilgang Gegenspindel | 30 m/min |
| Verfahrweg Gegenspindel | W: 1.050 mm |

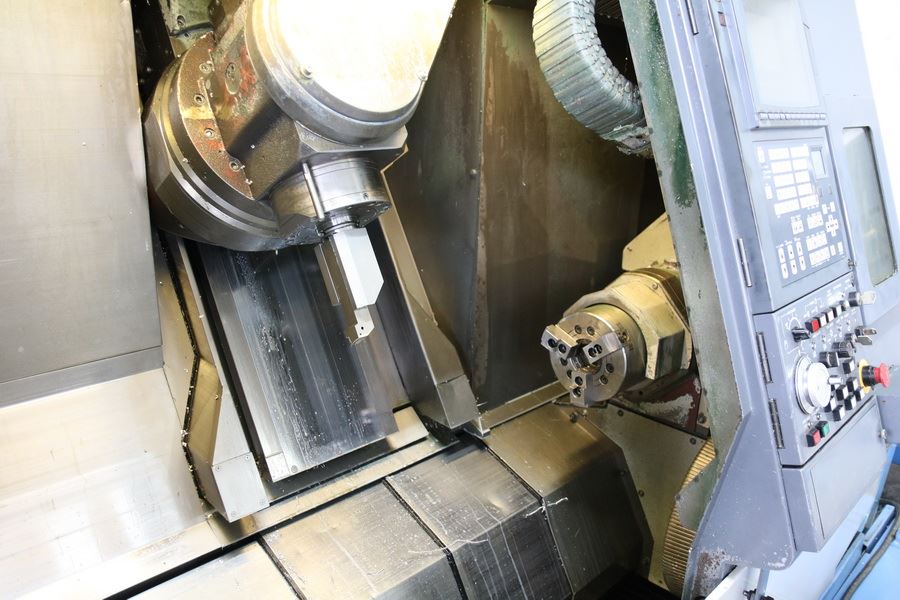

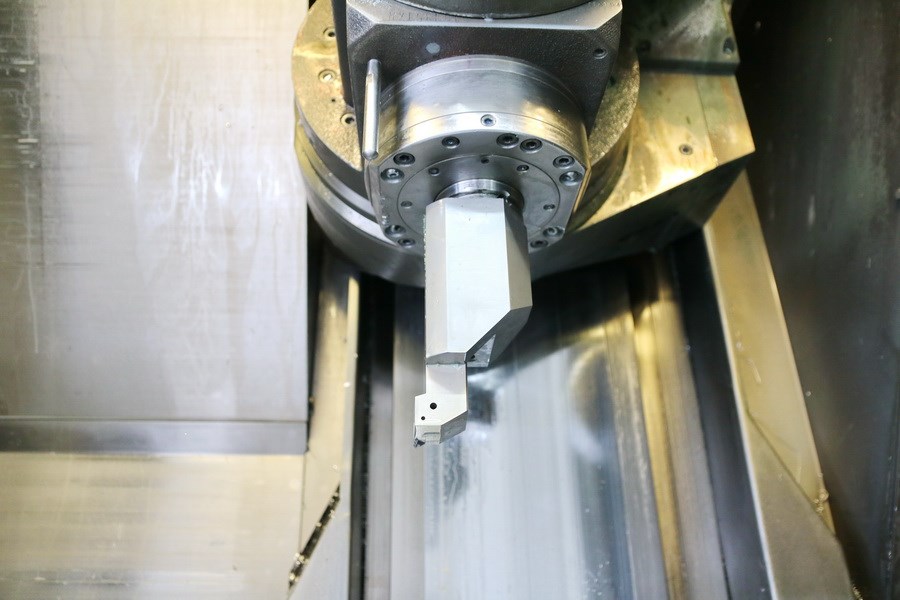

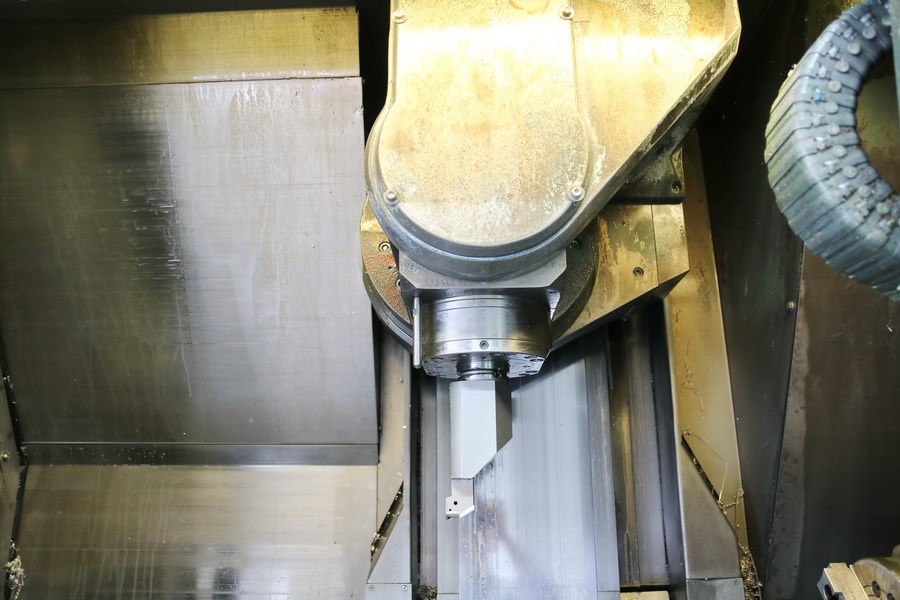

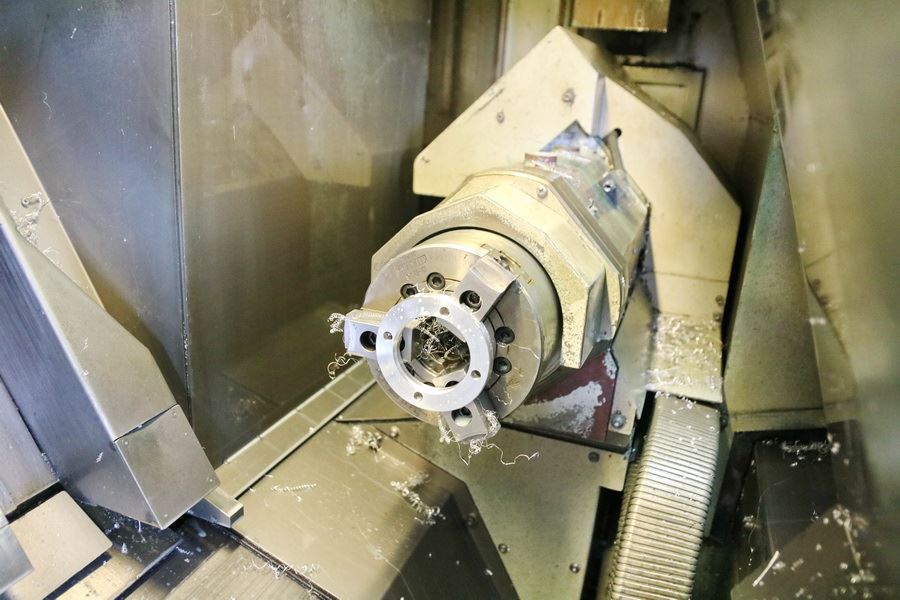

| Frässpindel: | |
| Drehzahlbereich - fräsen | max. 12.000 min/-1 |

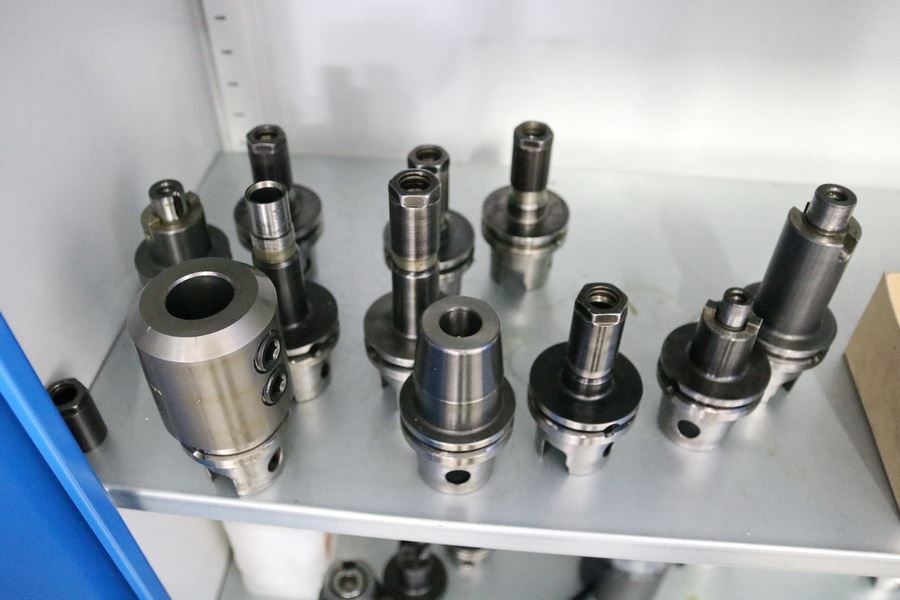

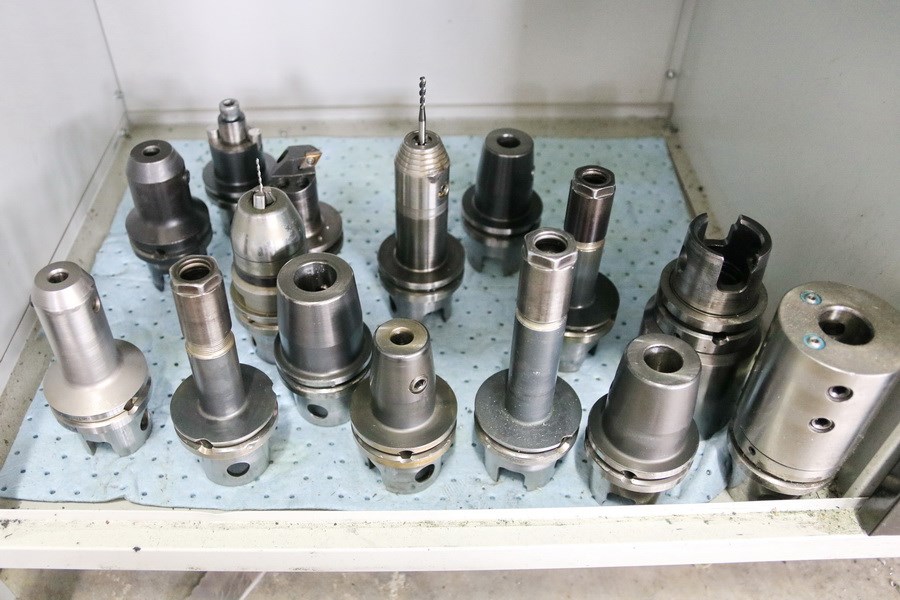

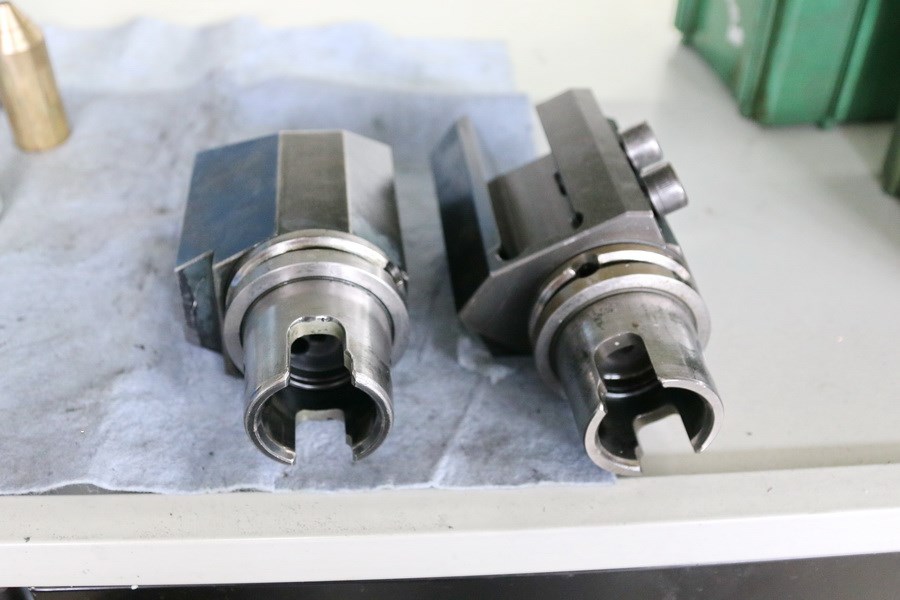

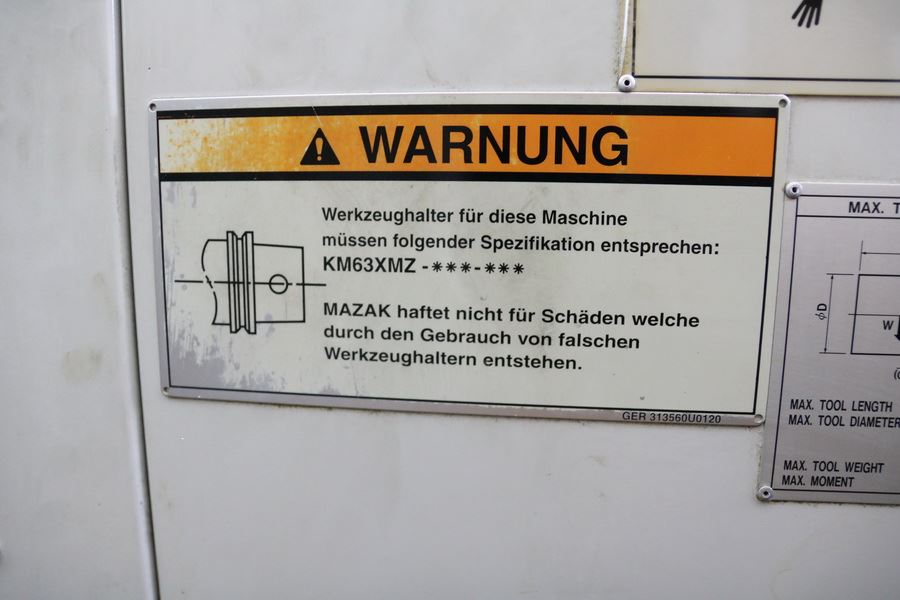

| Werkzeugaufnahme | KM 63 XMZ |
| Antriebsleistung - Frässpindel | 15 kW |

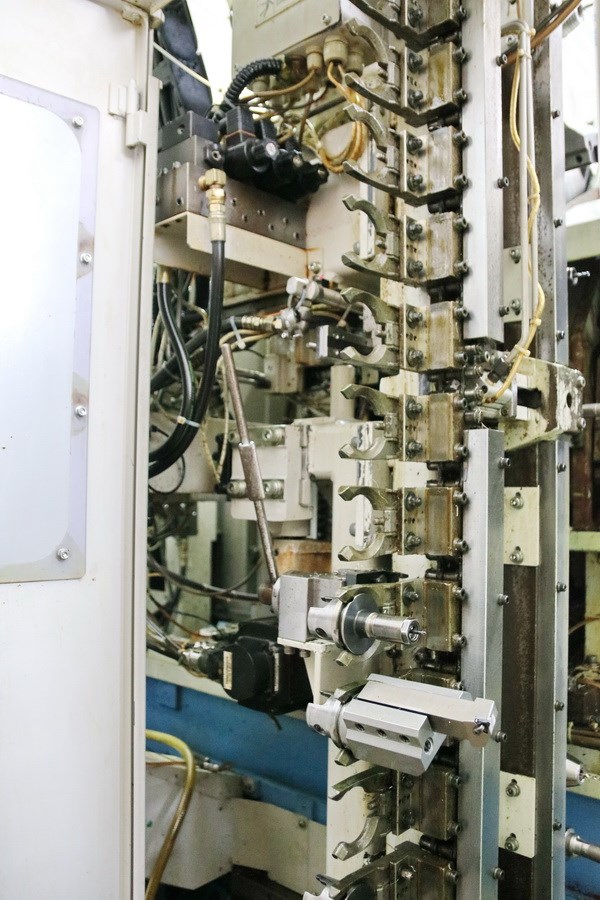

| Werkzeugwechsler: | |
| Anzahl der Werkzeugplätze | 20 pos. |
| max. Werkzeugdurchmesser | 90 mm |
| max. Werkzeugdurch. bei freier Nachbarbox. | 125 mm |
| max. Werkzeuglänge | 300 mm |
| max. Werkzeuggewicht | 10 kg |
| Vorschübe: | |
| Vorschub | X Y Z = 2.000 mm/min |
| Eilgang X-Achse | 38 m/min |
| Eilgang Z-Achse | 38 m/min |
| Eilgang Y-Achse | 26 m/min |
| Eilgang C - Achse | 400 min/-1 |

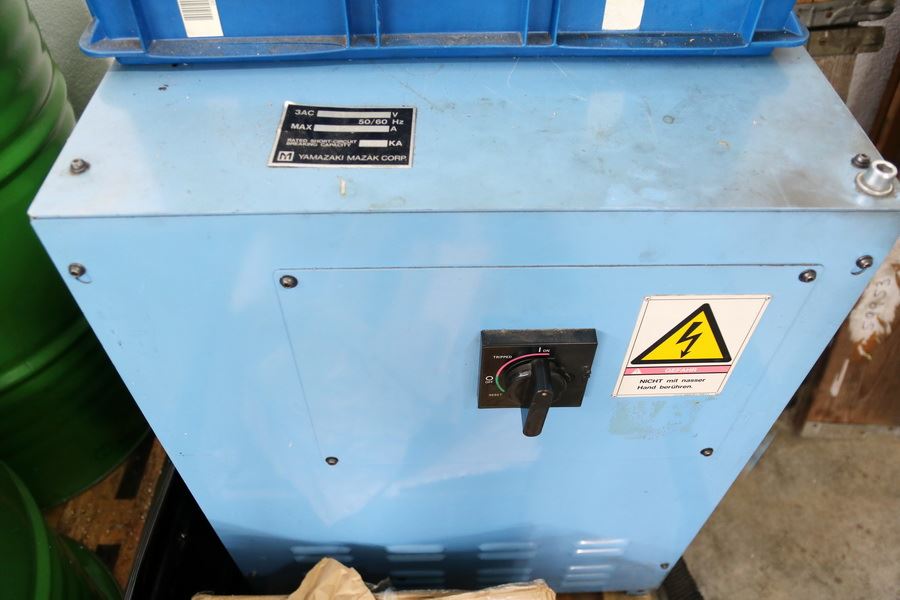

| Gesamtleistungsbedarf | 32 kVA |
| Maschinengewicht ca. | 7,8 t |
| Raumbedarf ca. | 5,0 x 2,5 x 2,8 m |
| Zubehör | |

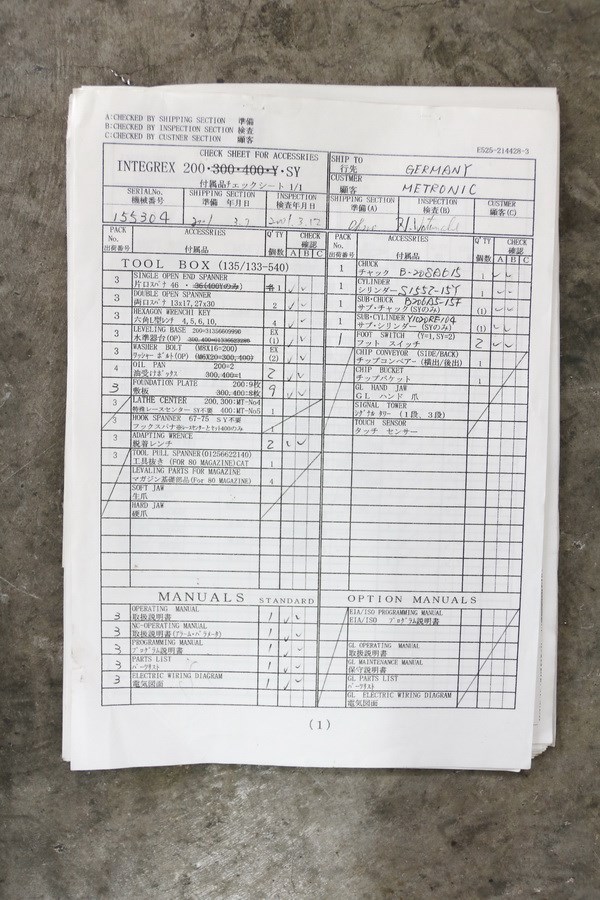

| Dokumentation | |

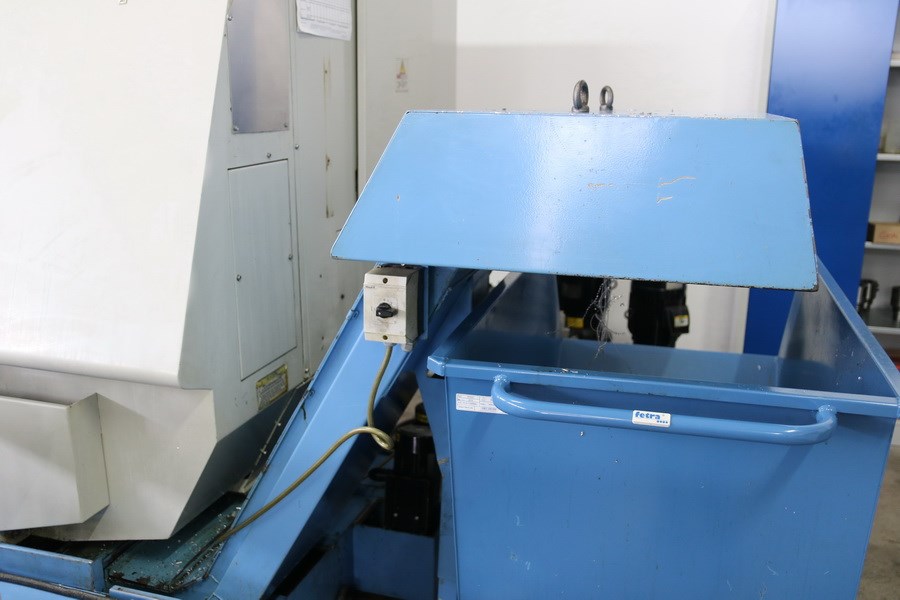

| Späneförderer | |

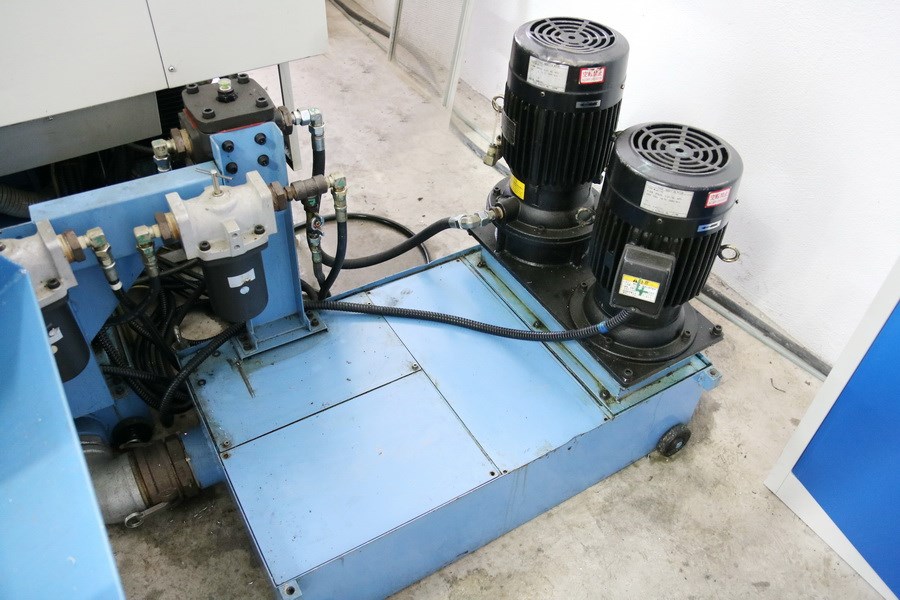

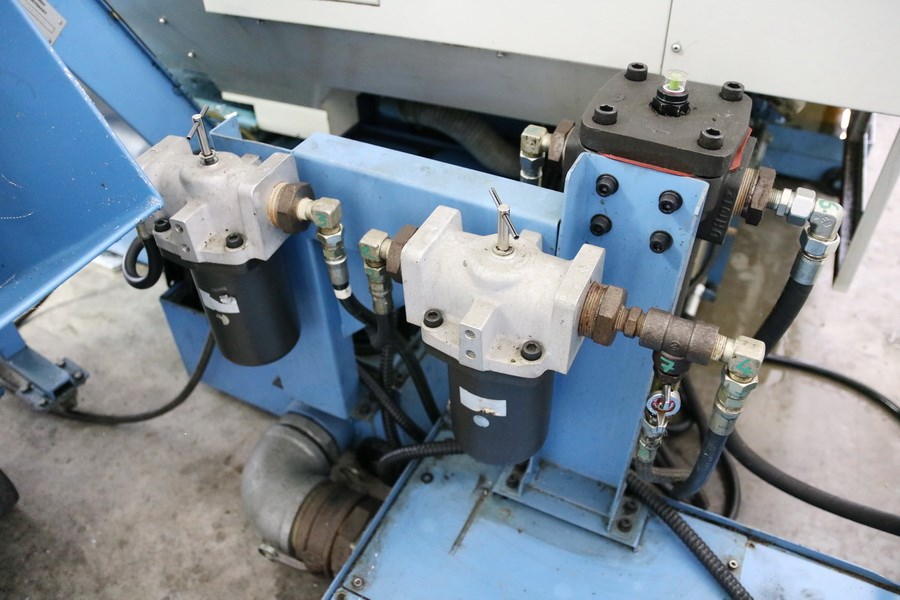

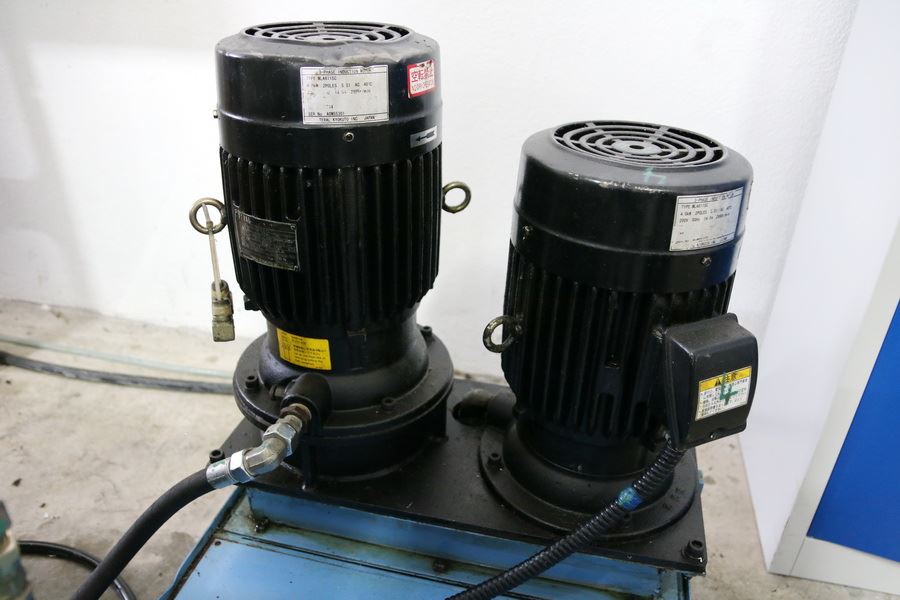

| Kühlmitteleinrichtung | |
| Frässpindel | |
| Gegenspindel | |
| C-Achse Haupt- und Gegenspindel | |
| Y-Achse | |

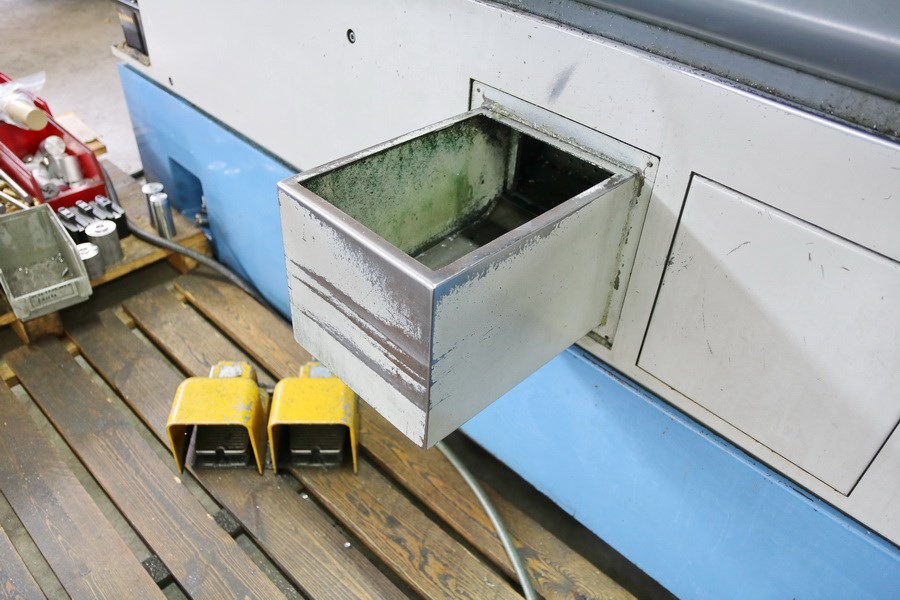

| Teilefänger | |
| Irrtum in den technischen Daten vorbehalten. | |
