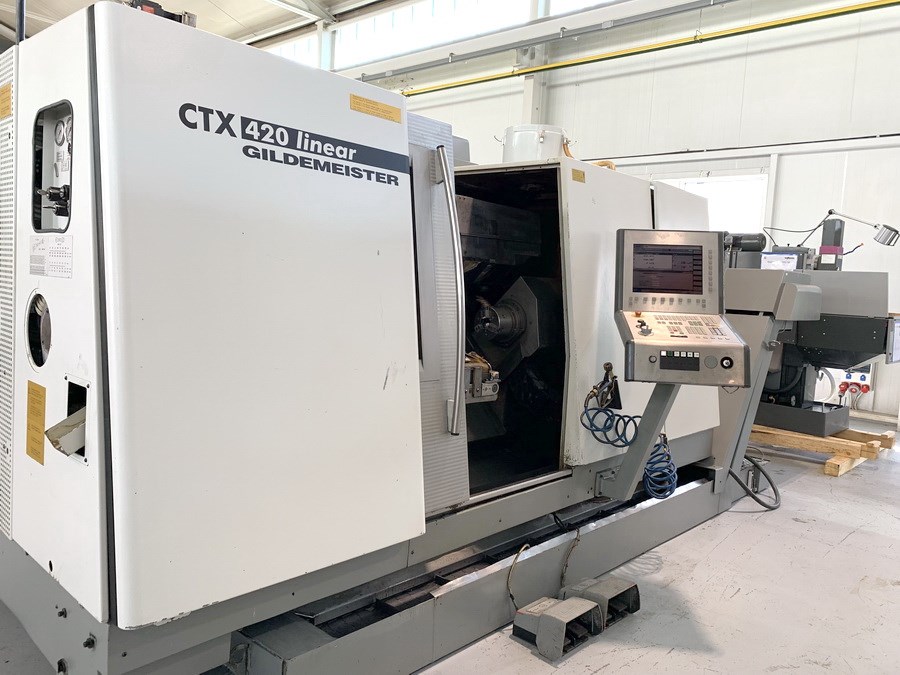

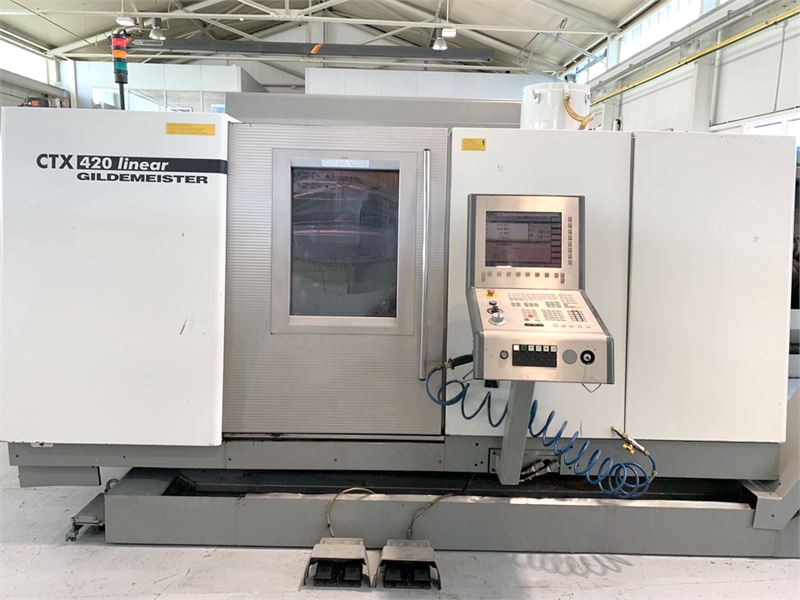

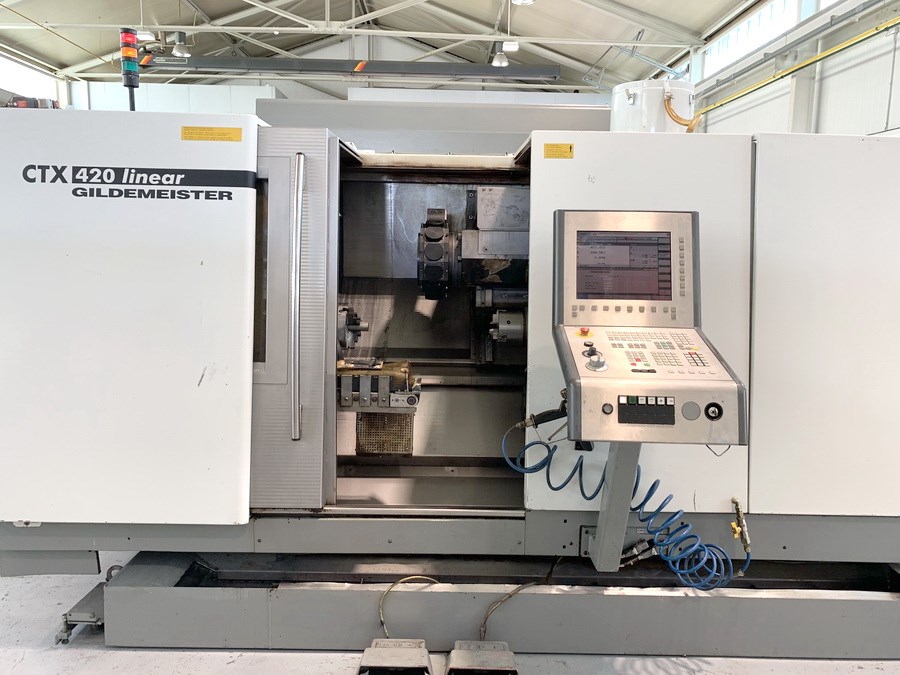

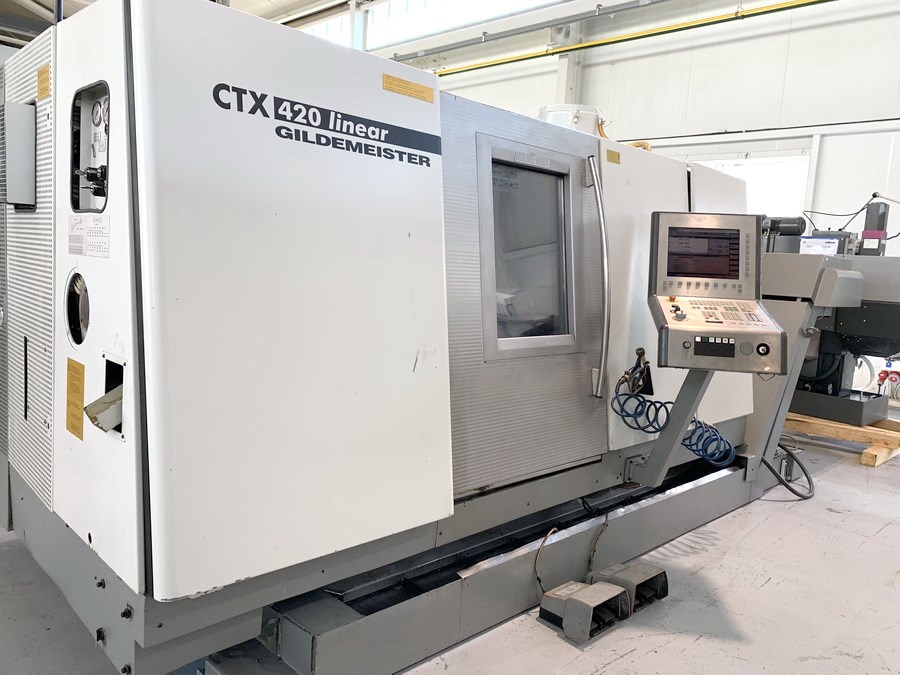

GILDEMEISTER - CTX 420 linear V6
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung

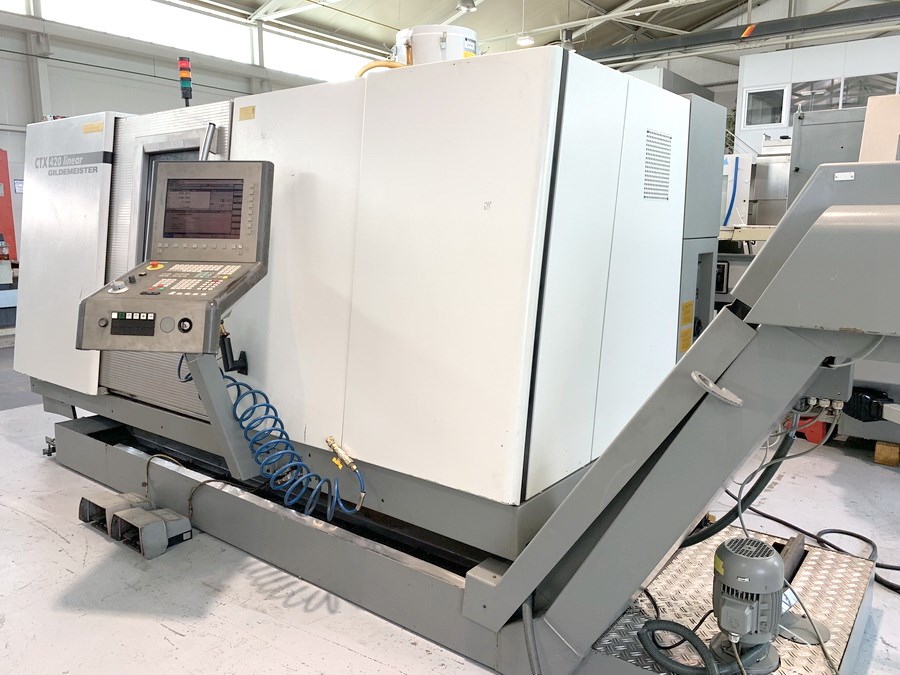

| GILDEMEISTER - CTX 420 linear V6 | |
| Angebotsdetails | |
| Lagernummer | 1039-8175 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | GILDEMEISTER |
| Type | CTX 420 linear V6 |
| Baujahr | 2002 |

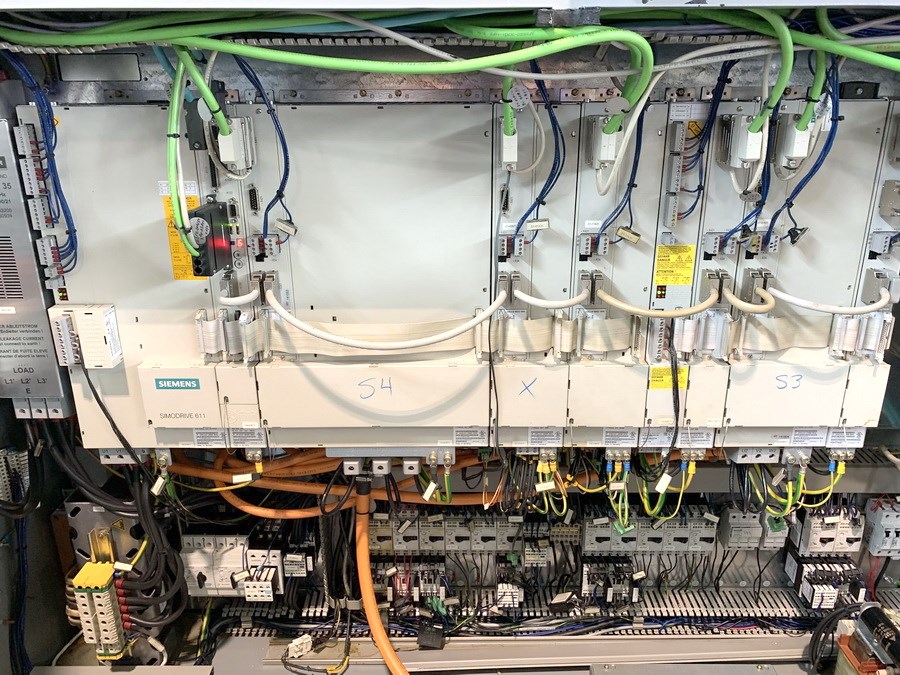

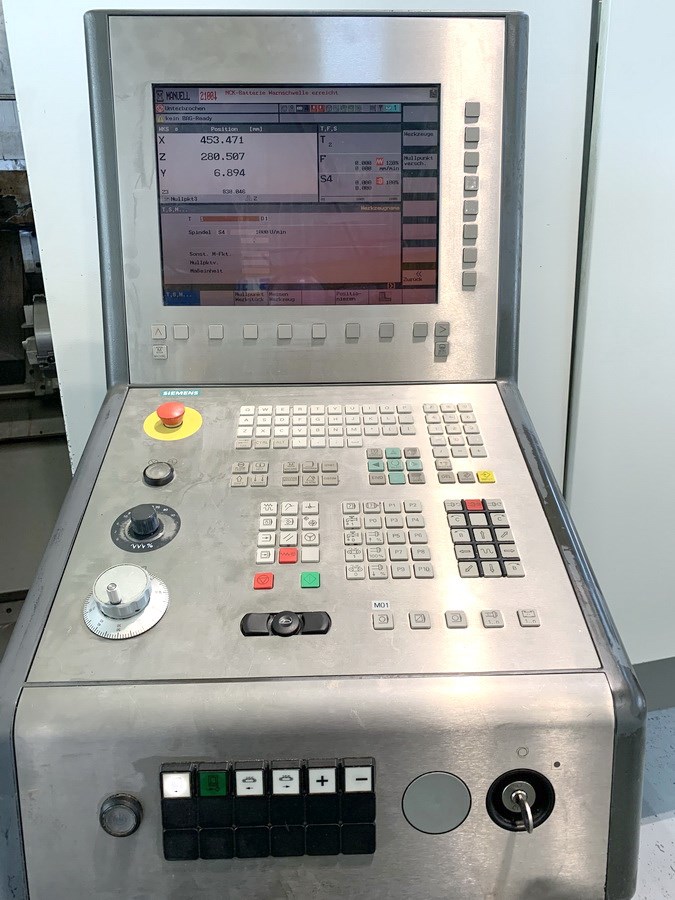

| Steuerung | 840D powerline Siemens |
| Lagerort | D-59302 Oelde |
| Ursprungsland | Deutschland |
| Lieferzeit | März 2019 |
| Frachtbasis | ab Standort |

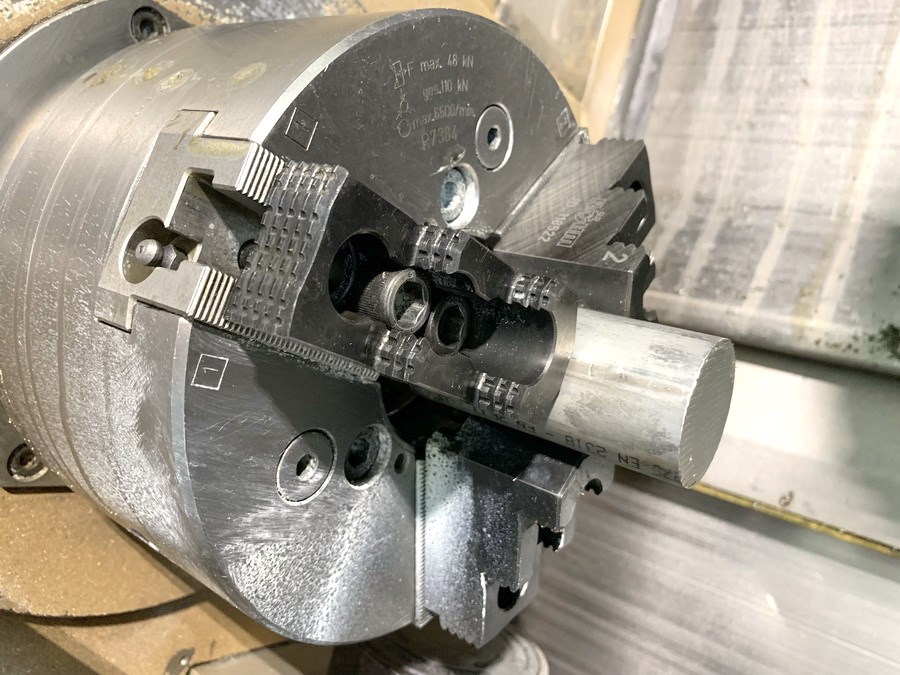

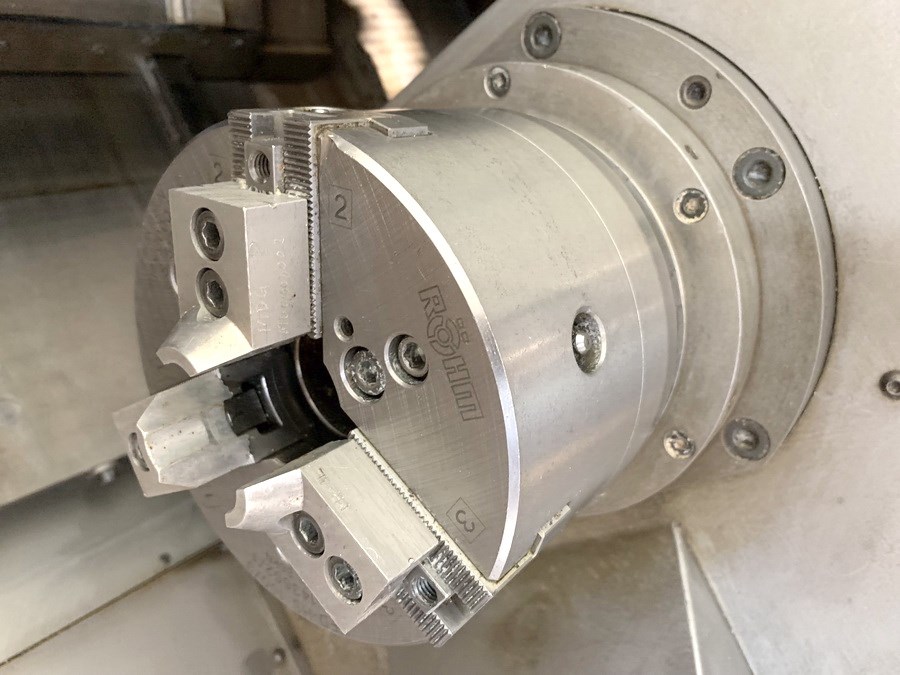

| Zusatzinformationen | CNC Dreh- und Fräszentrum GILDEMEISTER - CTX 420 linear V6 - Haupt- und Gegenspindel - Werkzeugantrieb - C-Achse / Y-Achse - ShopTurn - Oberfläche - Paket Stangenbearbeitung bestehend aus: - Hohlspanneinrichtung 66mm - Werkstückabholeinrichtung - inkl. Dreibackenfutter Röhm KFD-HS 200/66 - inkl. angetriebenen Werkzeugene |
| Technische Details | |
| Drehdurchmesser | max. 324 mm |
| Drehlänge | 600 mm |
| Steuerung | 840D powerline Siemens |
| Umlaufdurchmesser über Bett | 680 mm |
| Umlaufdurchmesser über Planschlitten | 565 mm |
| Standard-Drehdurchmesser | 250 mm |
| Spitzenweite | 635 mm |

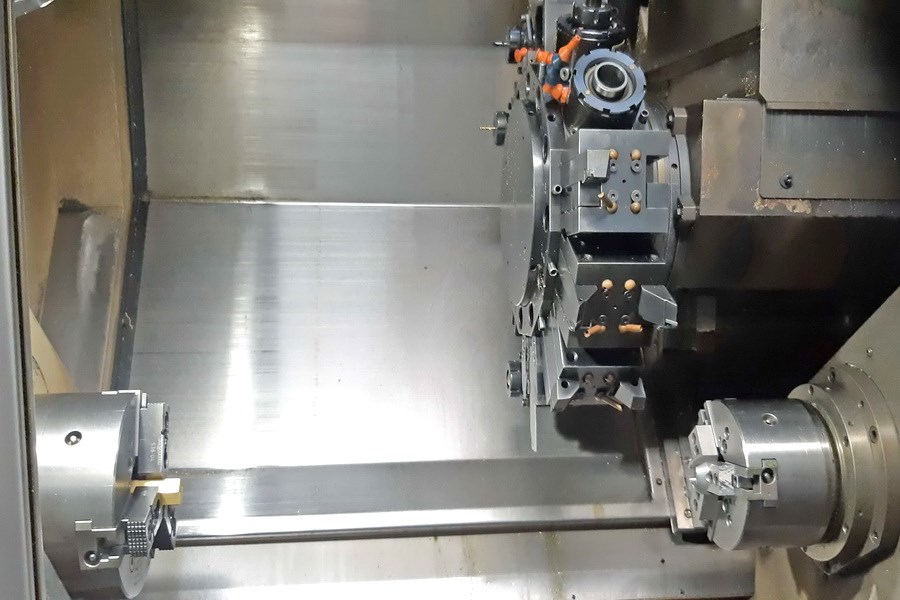

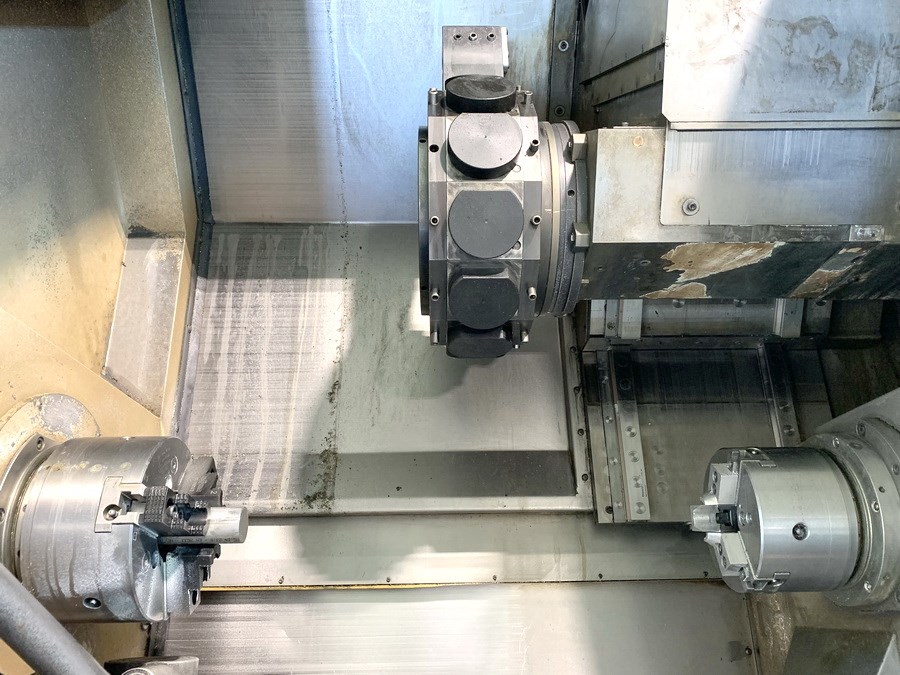

| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | 25 - 5.000 min/-1 |
| Antriebsleistung - Hauptspindel | 25 / 35 kW |
| Max. Drehmoment | 370 Nm |
| Spindelnase | 170H5 |
| Spindellagerdurchmesser | 120 mm |
| Spindelbohrung | 79 mm |
| max. Stangendurchmesser | 66 mm |
| nutzbarer Stangendurchmesser | 65 mm |
| max. Futterdurchmesser | 250 mm |
| Futterdurchmesser | 200 mm |
| C-Achse | 0,025° / 360 ° |
| Gegenspindel: | |
| Drehzahlbereich - Gegenspindel | 35 - 7.000 min/-1 |
| Antriebsleistung - Gegenspindel | 25 / 32 kW |
| Max. Drehmoment | 200 Nm |
| Spindellagerdurchmesser | 90 mm |
| Spindelbohrung | 57 mm |
| max. Stangendurchmesser | 45 mm |
| nutzbarer Stangendurchmesser | ( - ) mm |
| Spindelnase | 140H5 |
| Futterdurchmesser | 200 mm |
| C-Achse | 0,025° / 360 ° |

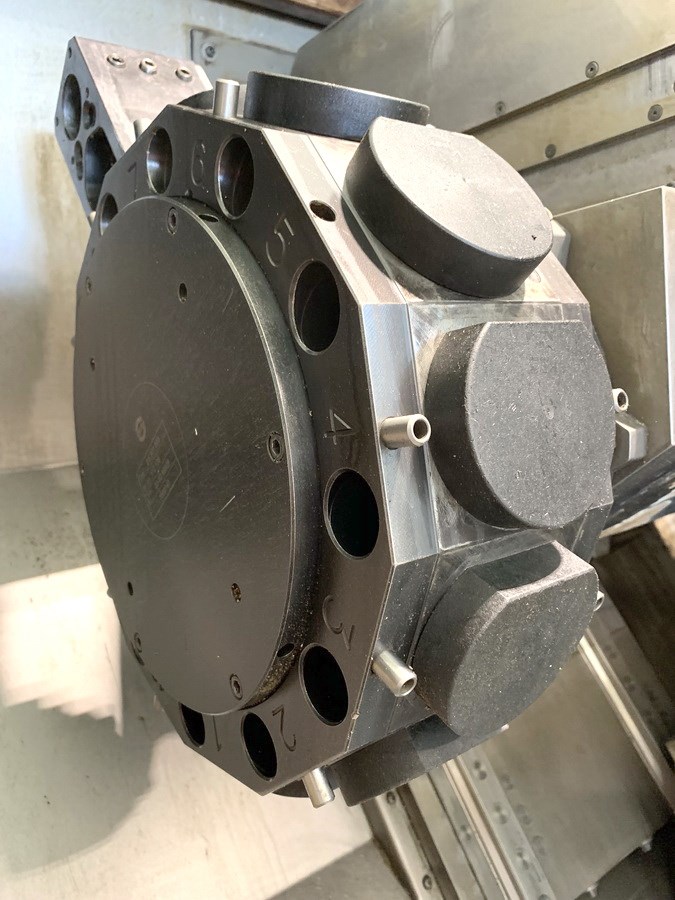

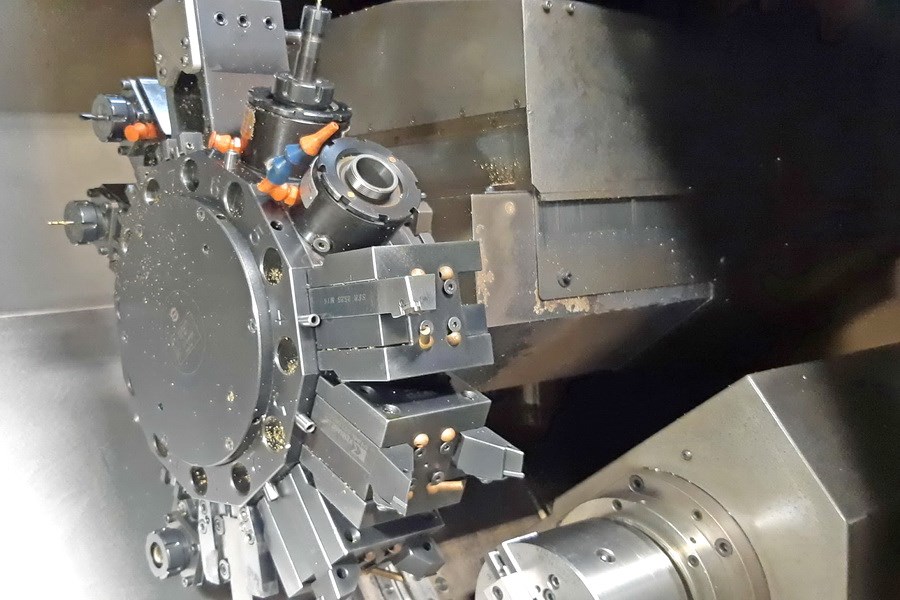

| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 12 pos. |
| Anzahl der angetriebenen Werkzeugstationen | 12 pos. |
| Drehzahlbereich - angetr. Werkzeuge | max. 4.500 min -1 |
| Antriebsleistung - angetr. Werkzeuge | 9,7 kW |
| Werkzeugaufnahme | VDI 40 DIN 69880 |
| Werkzeugschaft | 40 mm |
| Verfahrwege: | |
| x-Achse | 185 mm |
| y-Achse | 80 (+40 / -40) mm |
| z-Achse | 635 mm |
| Vorschübe: | |
| Eilgang | X: 60 m/min |
| Eilgang | Y: 15 m/min |
| Eilgang | Z: 45 m/min |
| Vorschubkraft | X: 2,5 kN |
| Vorschubkraft | Z: 4 kN |
| Eilgang | C: 200 min/-1 |
| Max. Drehmoment | C: 155 Nm |

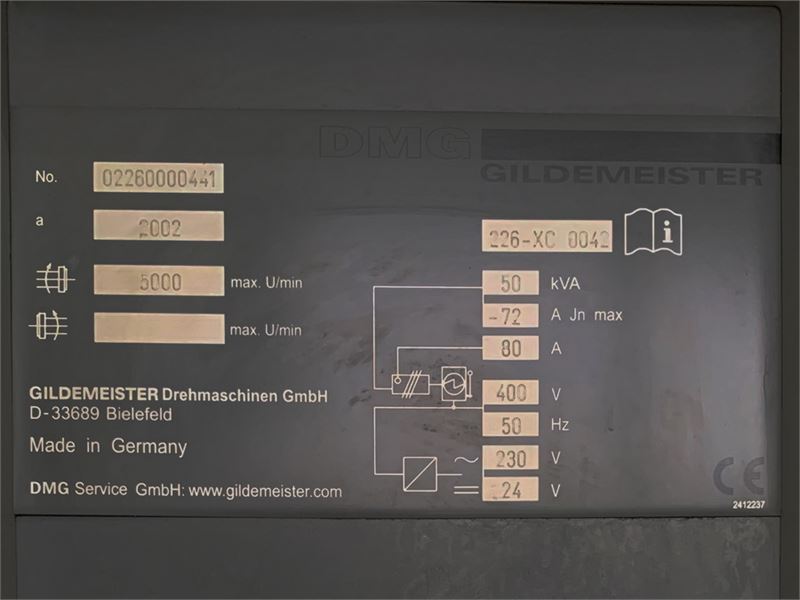

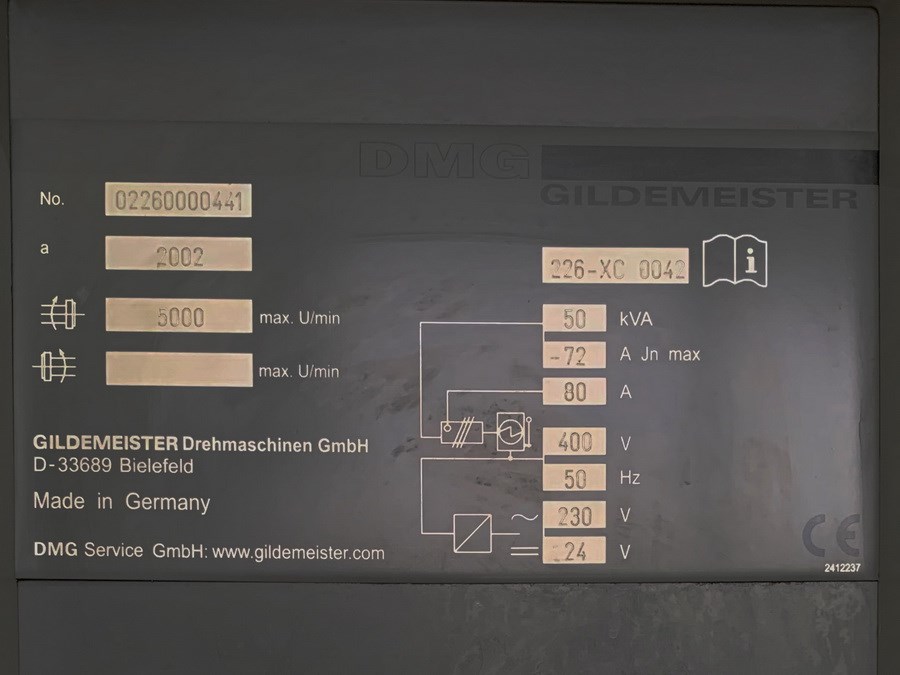

| Gesamtleistungsbedarf | 50 kVA |
| Maschinengewicht ca. | 6,5 t |
| Raumbedarf ca. | 6,5 x 3,0 x 2,5 m |
| Zubehör | |
| Dokumentation | |

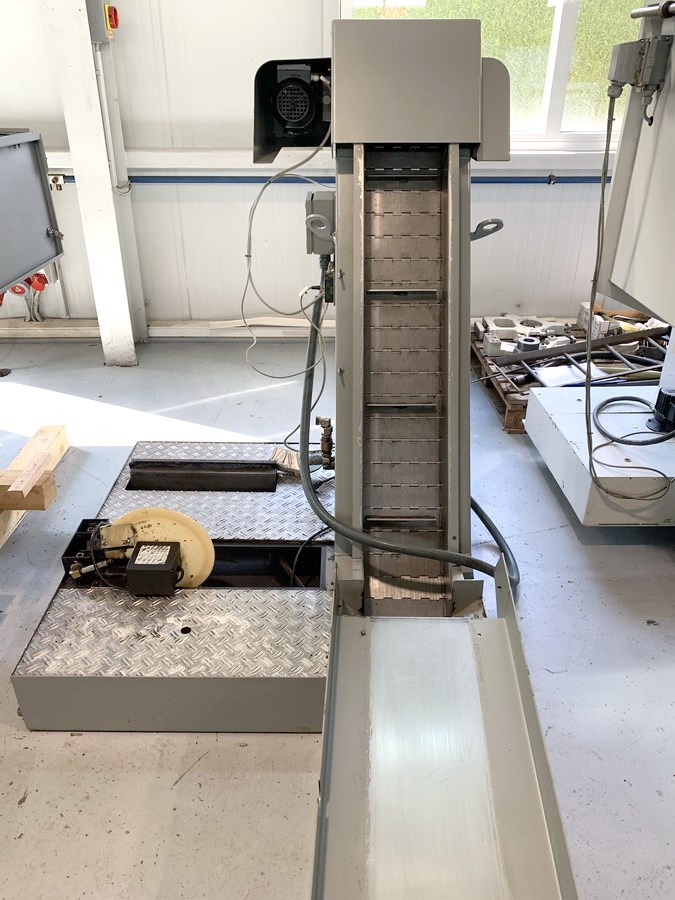

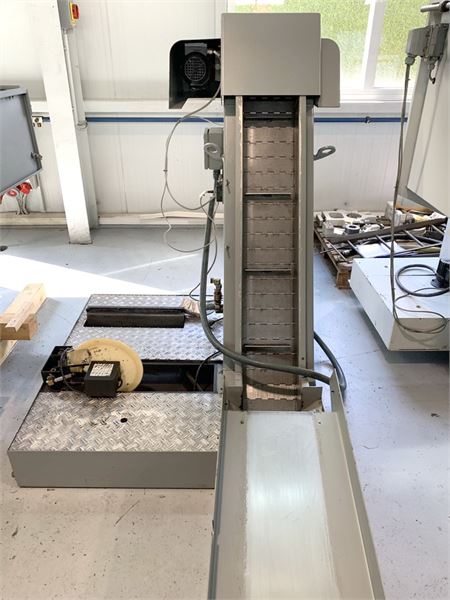

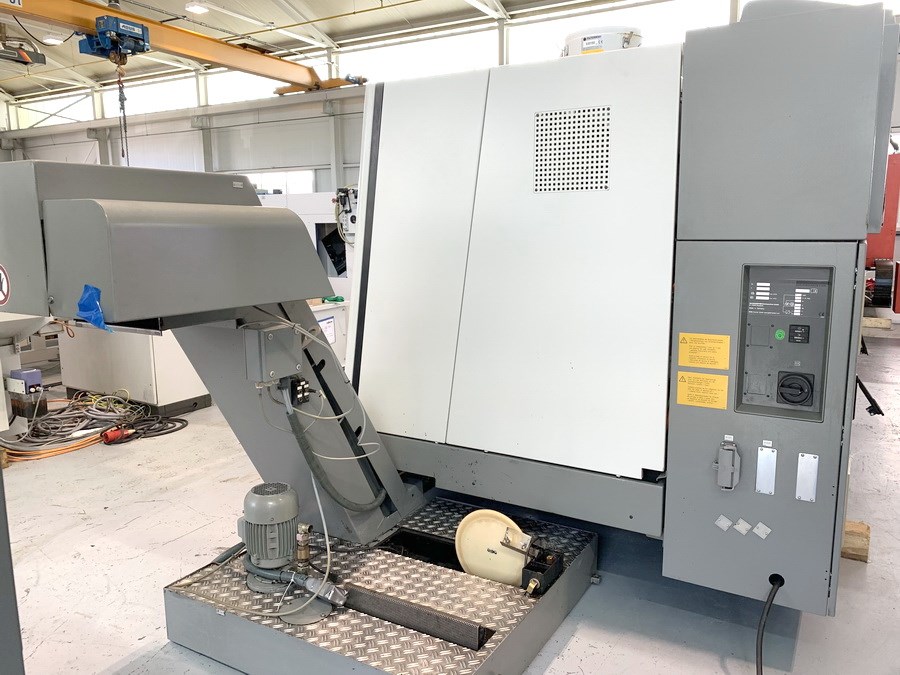

| Späneförderer | |
| Kühlmitteleinrichtung | |
| Teilefänger | |
| Gegenspindel | |
| C-Achse | |
| Y-Achse | |
| Werkzeugrevolver | |
| Werkzeugantrieb | |
| Interface für Stangenlader | |
| Hohlspanneinrichtung | 66 mm |

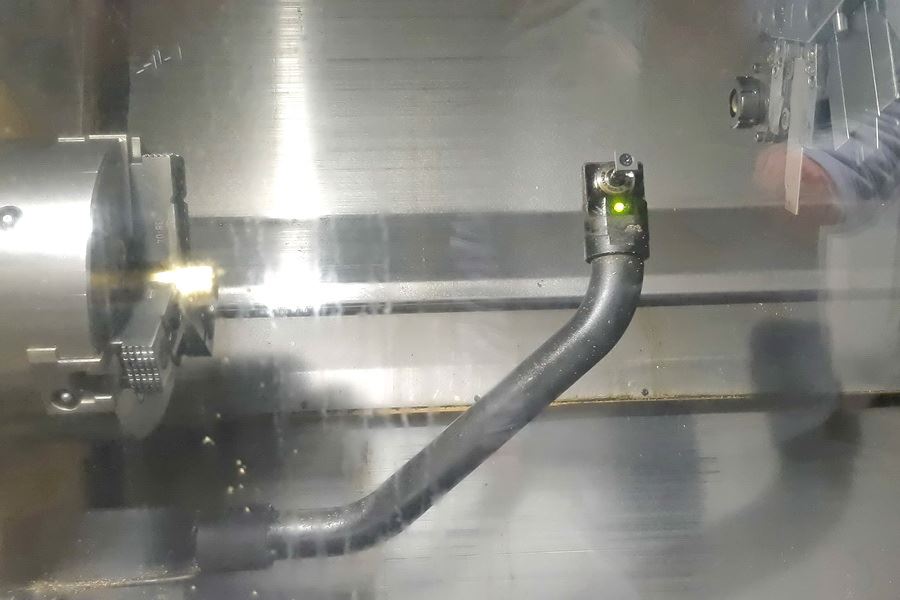

| Werkzeugeinmessung | |

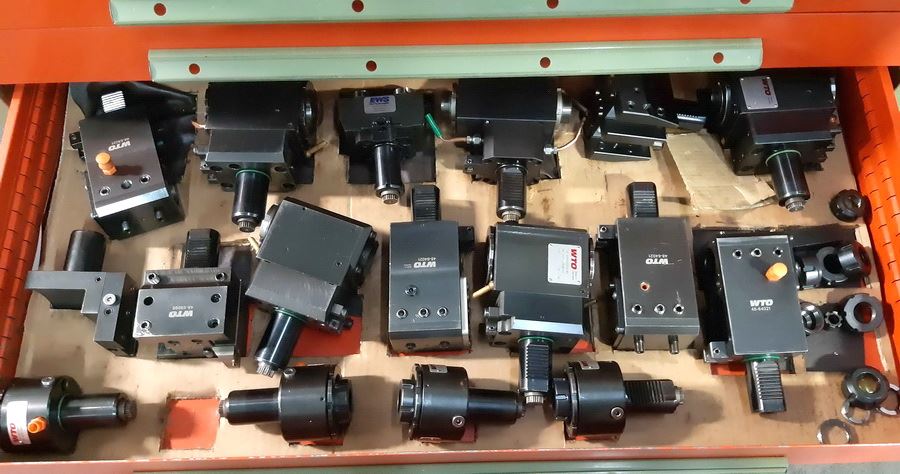

| angetriebene Werkzeughalter | 12x (7ax. + 5rad.) |
| feste Werkzeughalter | 15x |

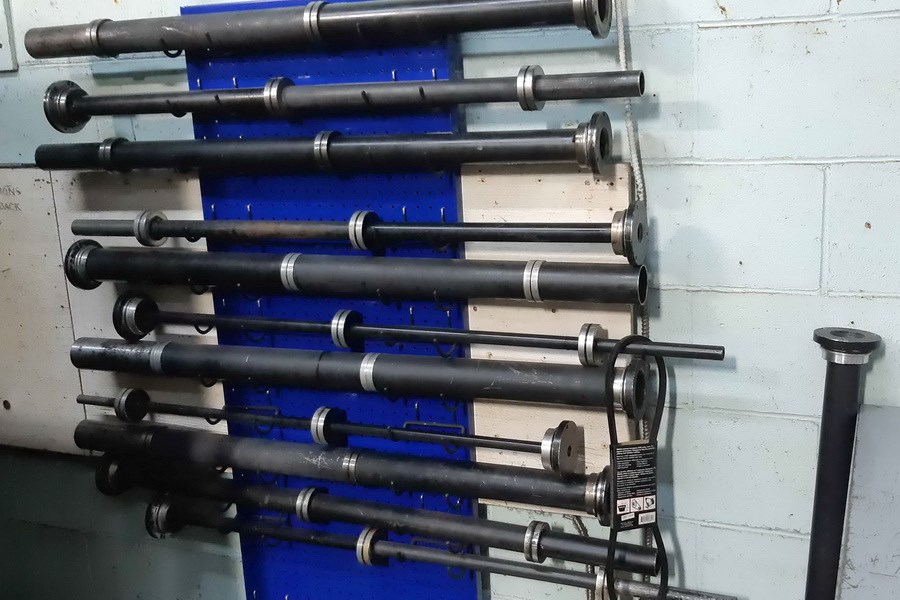

| Spindelreduzierrohre | |
| Irrtum in den technischen Daten vorbehalten. | |
