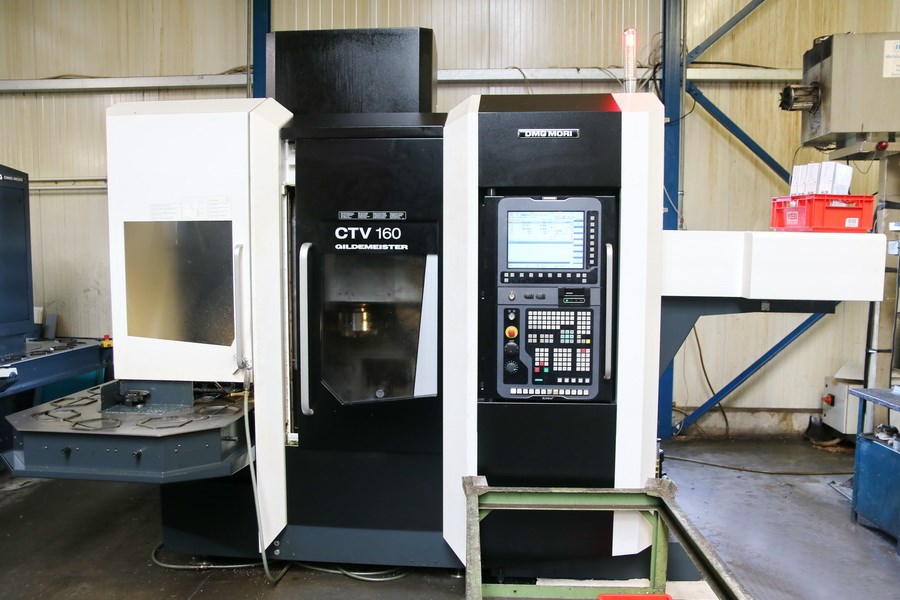

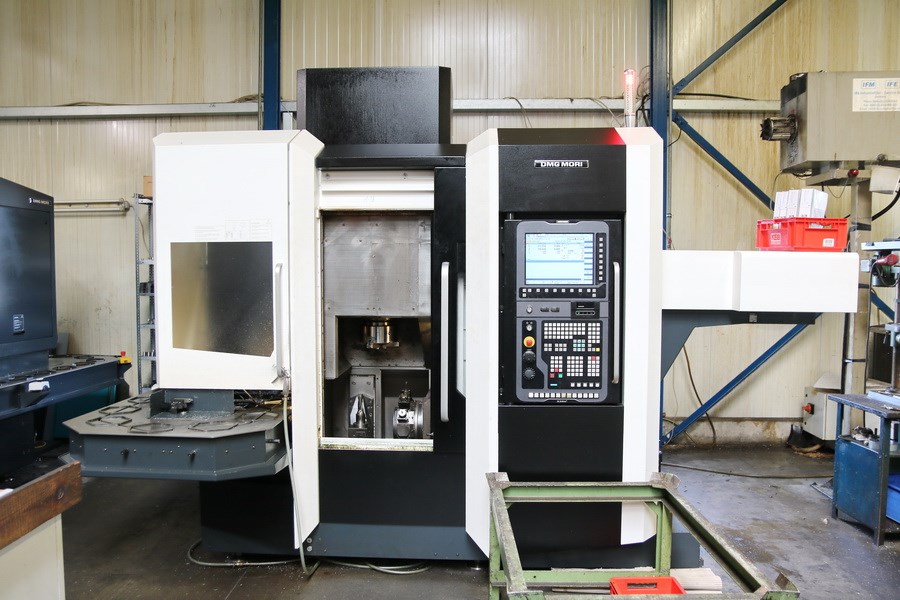

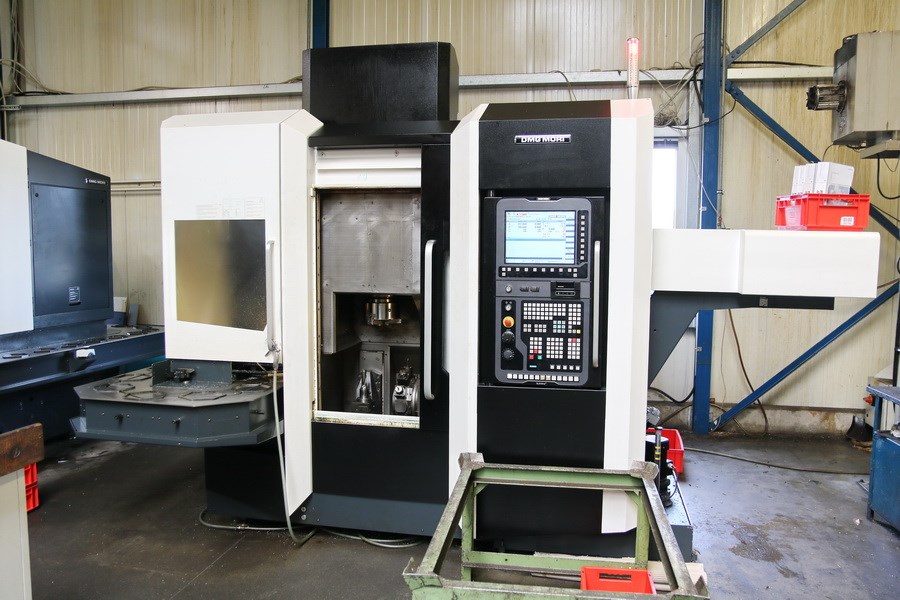

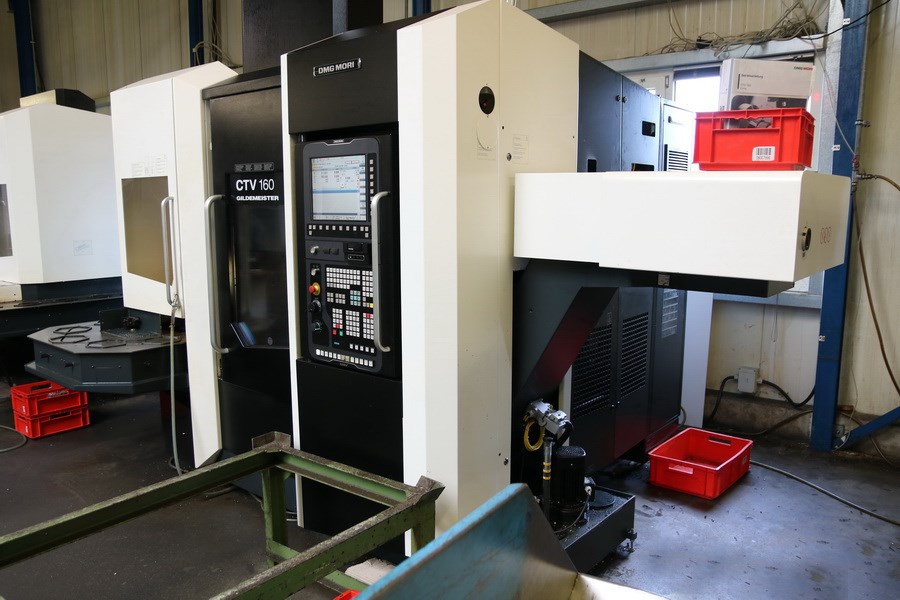

GILDEMEISTER - CTV 160 4/4 - 441
CNC - Drehmaschinen
Vertikaldrehmaschinen
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| GILDEMEISTER - CTV 160 4/4 - 441 | |
| Angebotsdetails | |
| Lagernummer | 1039-8043 |
| Maschinenart | Vertikaldrehmaschine |
| Hersteller | GILDEMEISTER |
| Type | CTV 160 4/4 - 441 |
| Baujahr | 2015 |

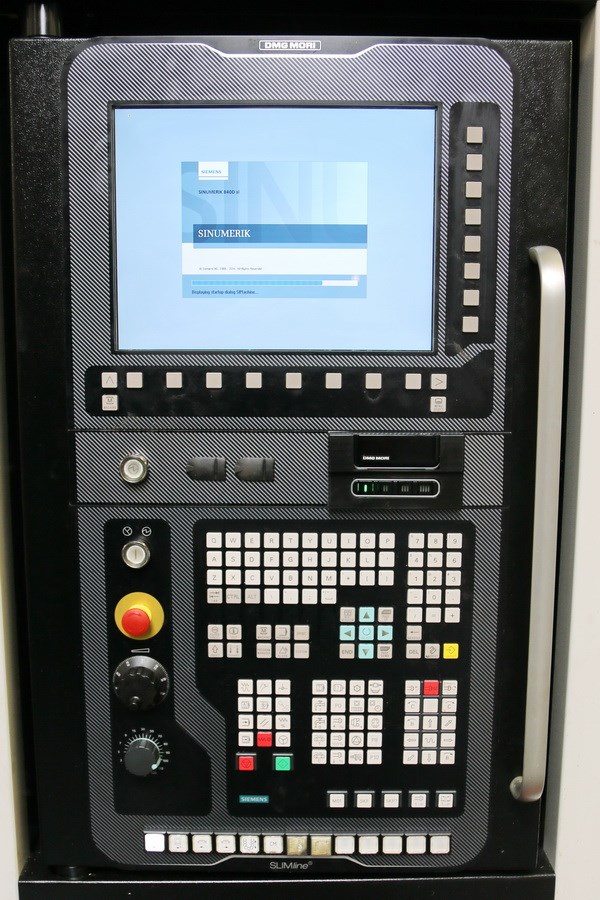

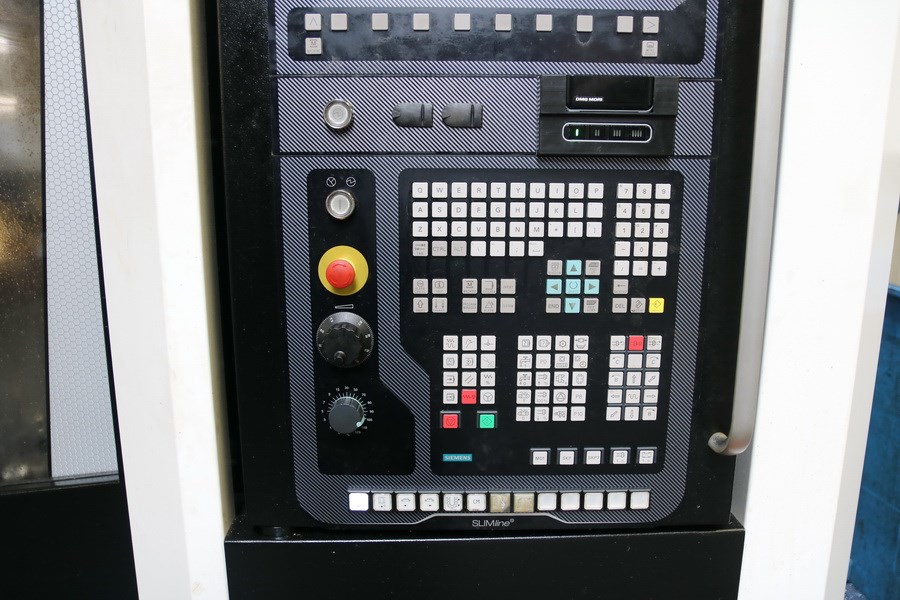

| Steuerung | 840 D Slimline Siemens |
| Lagerort | Nordrhein-Westfalen |
| Ursprungsland | Deutschland |
| Lieferzeit | sofort |
| Frachtbasis | ab Standort |

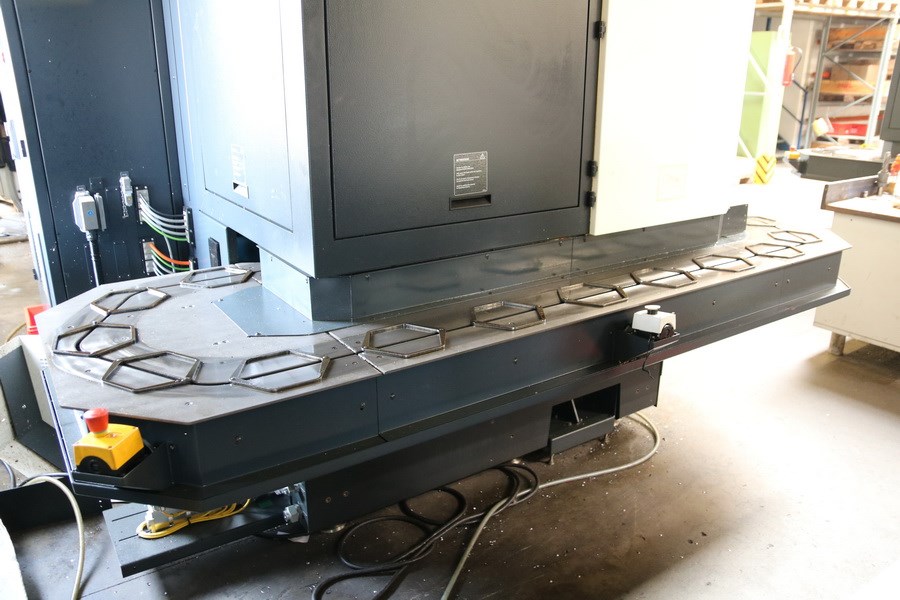

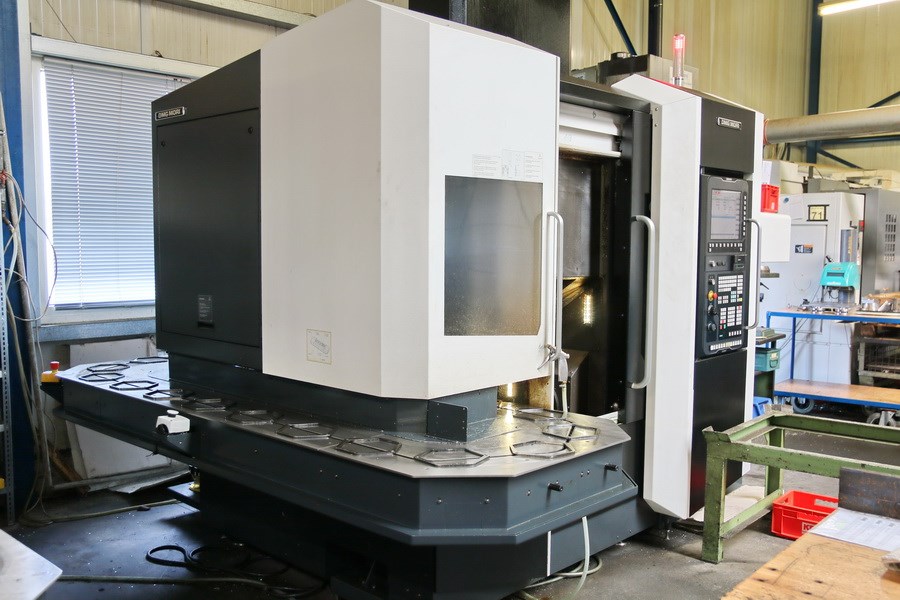

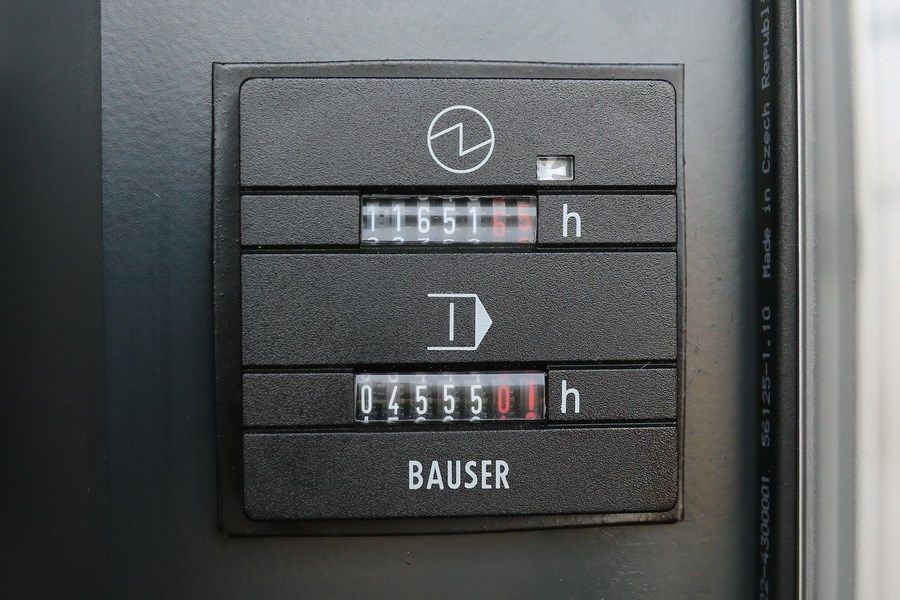

| Zusatzinformationen | CNC - Vertikaldrehmaschine GILDEMEISTER - CTV 160 - inkl. Palettenumlaufsystem SRA 250 - C-Achse / Werkzeugantrieb - Kühlmittelzufuhr durch die Hauptspindel - Funktionsplatte für weitere Werkzeuge - Betriebsstunden: Strom-Ein: ca. 15.200 h / Spindellauf: ca. 5.950 h - linke Maschinenausführung - es sind insgesamt 4 Maschinen verfügbar |
| Technische Details | |
| Drehdurchmesser | 160 mm |
| Drehhöhe | 160 mm |
| Steuerung | 840 D Slimline Siemens |
| max. Umlaufdurchmesser | 240 mm |
| Verfahrwege: | |
| x-Achse | 725 mm |
| z-Achse | 300 mm |
| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | max. 6.000 min/-1 |
| Antriebsleistung - Hauptspindel | 21 / 16 kW |
| Max. Drehmoment | 176 Nm |
| Spindelkopf | 140h5 |
| Spindeldurchmesser im vord. Lager | 100 mm |
| Futterdurchmesser | 210 mm / max. 220 mm |
| C-Achse | 0,001 ° |

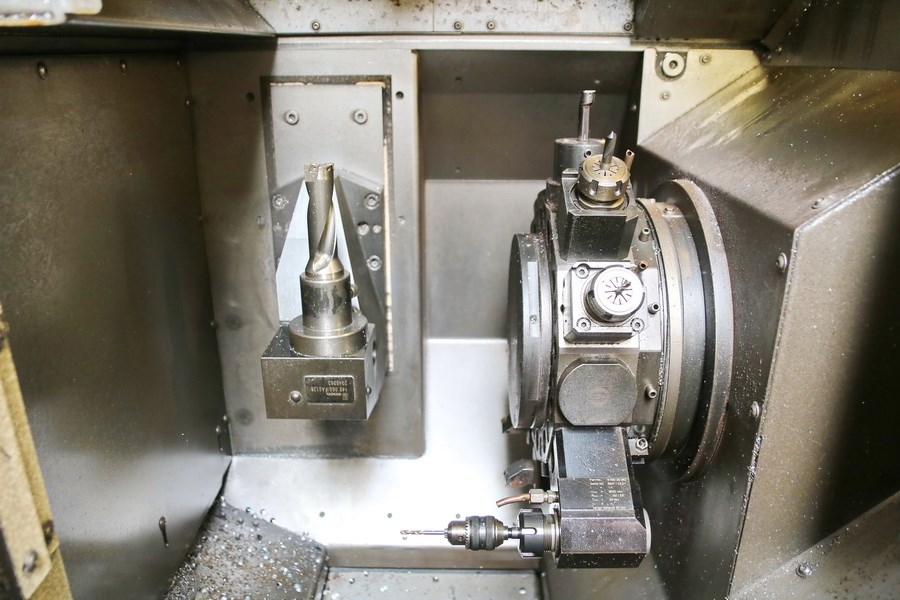

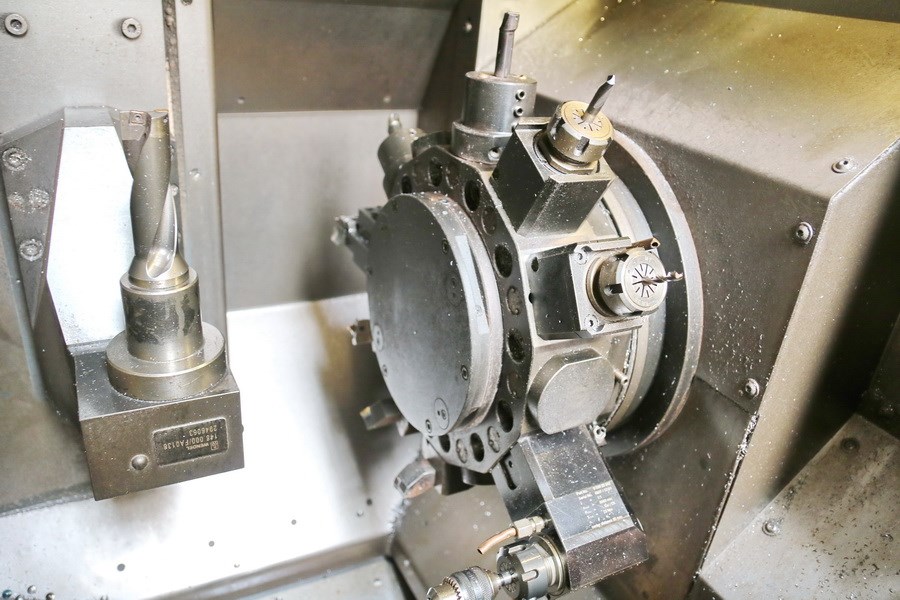

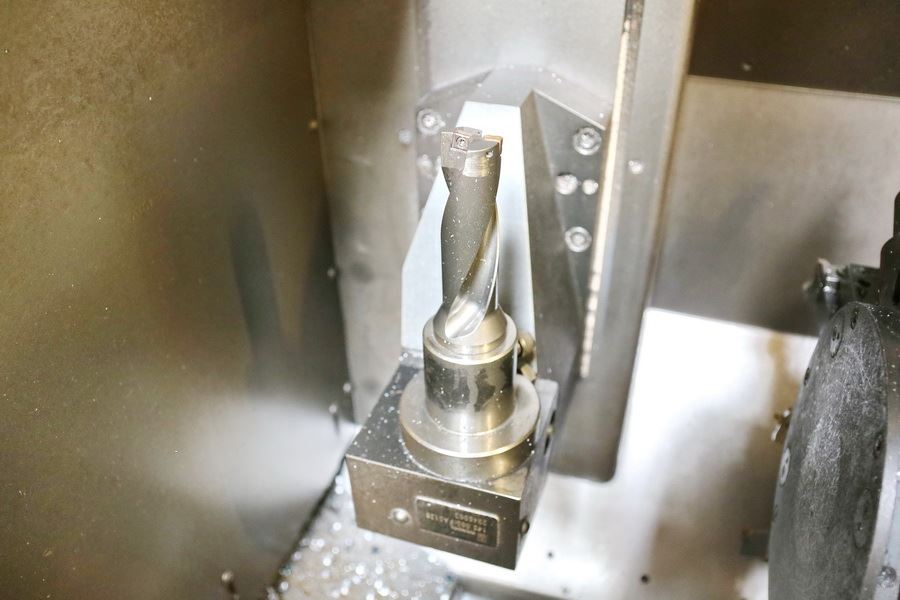

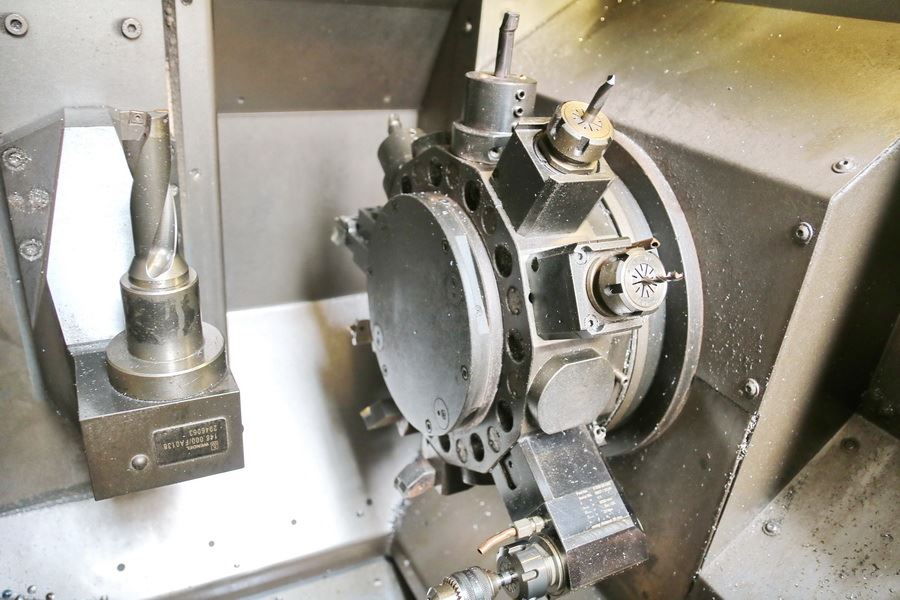

| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 12 pos. |
| Anzahl der angetriebenen Werkzeugstationen | 12 pos. |
| Drehzahlbereich - angetr. Werkzeugstationen | max. 4.000 min -1 |
| Antriebsleistung angetr. WZ-Stationen | 5,4 kW |
| Max. Drehmoment | 18 Nm |
| Schaftdurchmesser | DIN 69880: VDI 30 mm |
| Vorschübe: | |
| Eilgang ( X / Y / Z ) | 60 / - / 40 m/min |
| Beschleunigung | max. 6 m/s² |
| Vorschubkraft | max. 6 kN |

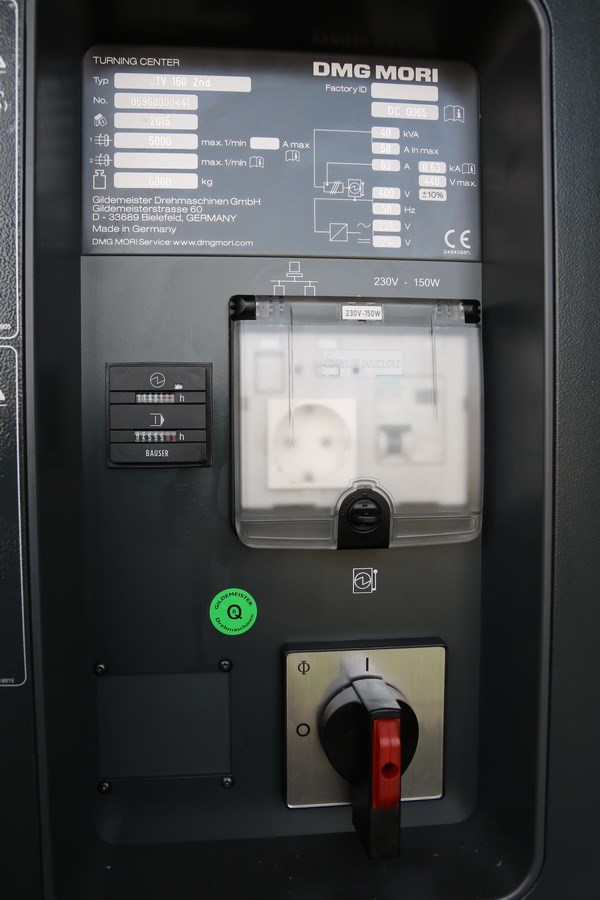

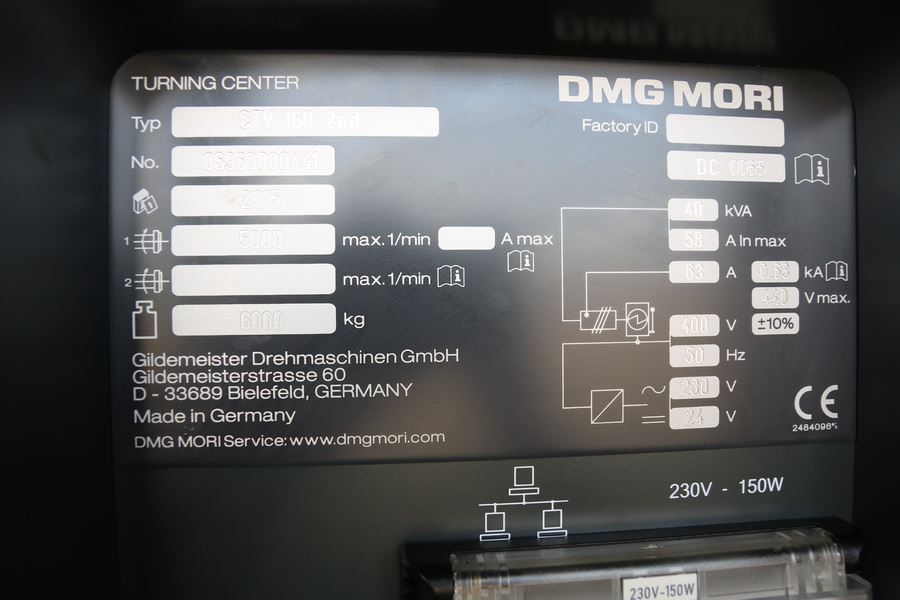

| Gesamtleistungsbedarf | 40 kVA |
| Maschinengewicht ca. | 6,0 t |
| Raumbedarf ca. | 6,5 x 4,5 x 3,0 m |
| Zubehör | |
| Dokumentation | |

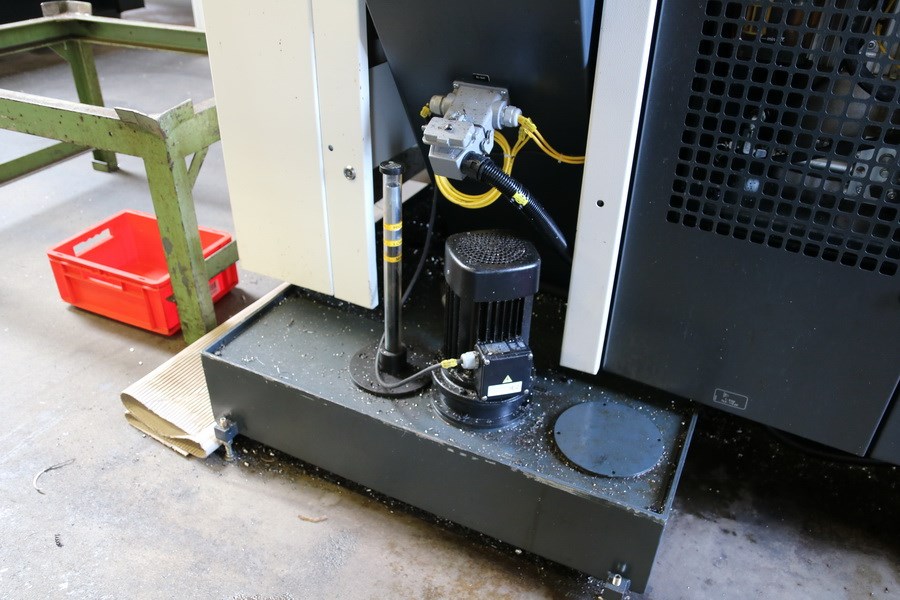

| Kühlmitteleinrichtung | |
| Späneförderer | |

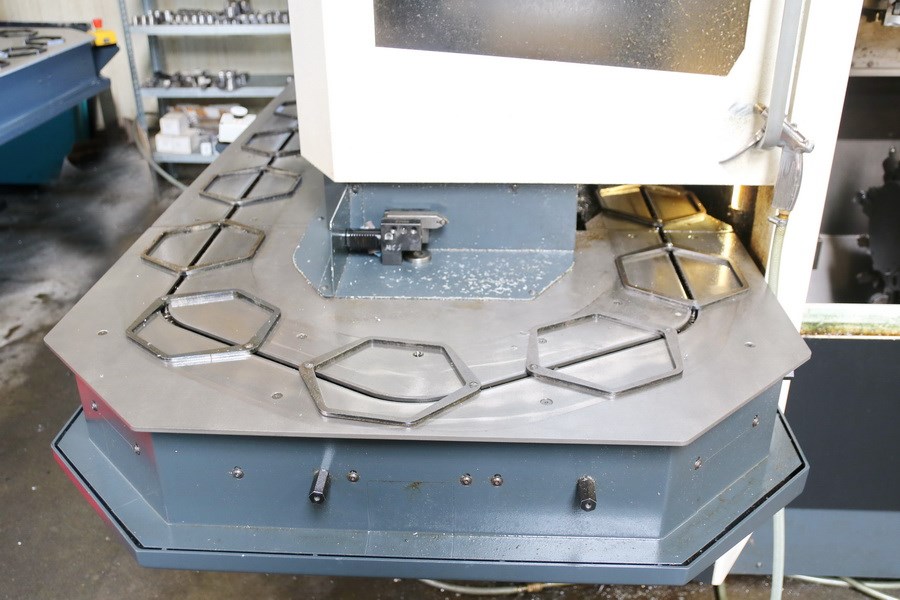

| Palettenpool | |

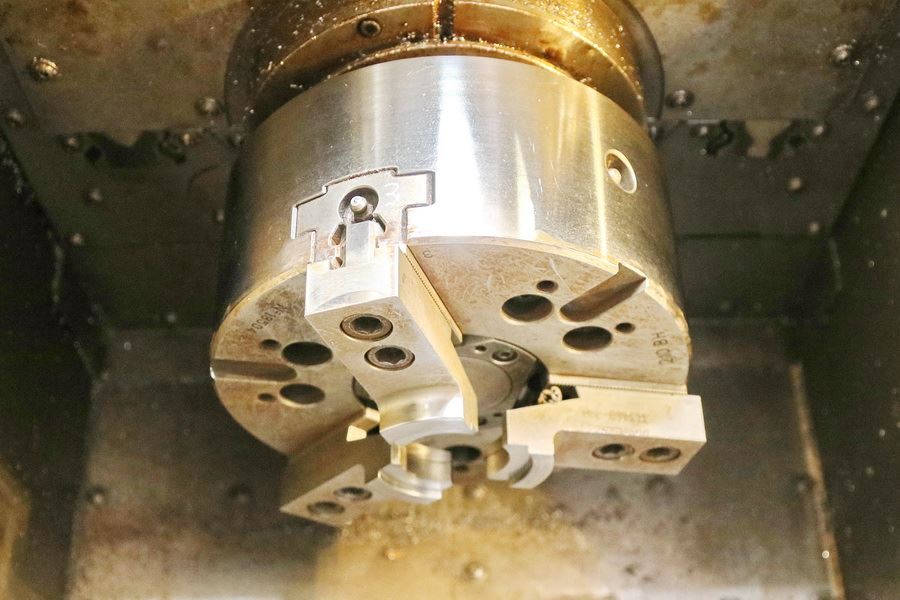

| Dreibackenfutter | SMW - BHD 210/52 |
| Ölnebelabsaugung | |
| Vollspanneinrichtung | |
| Signal Lampe - 4 Farben | |
| C-Achse | 0,001° |
| Werkzeugantrieb | |
| Irrtum in den technischen Daten vorbehalten. | |
