DMG MORI - CTX alpha 500 V6
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| DMG MORI - CTX alpha 500 V6 | |
| Angebotsdetails | |
| Lagernummer | 1039-8031 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | DMG MORI |
| Type | CTX alpha 500 V6 |
| Baujahr | 2009 |

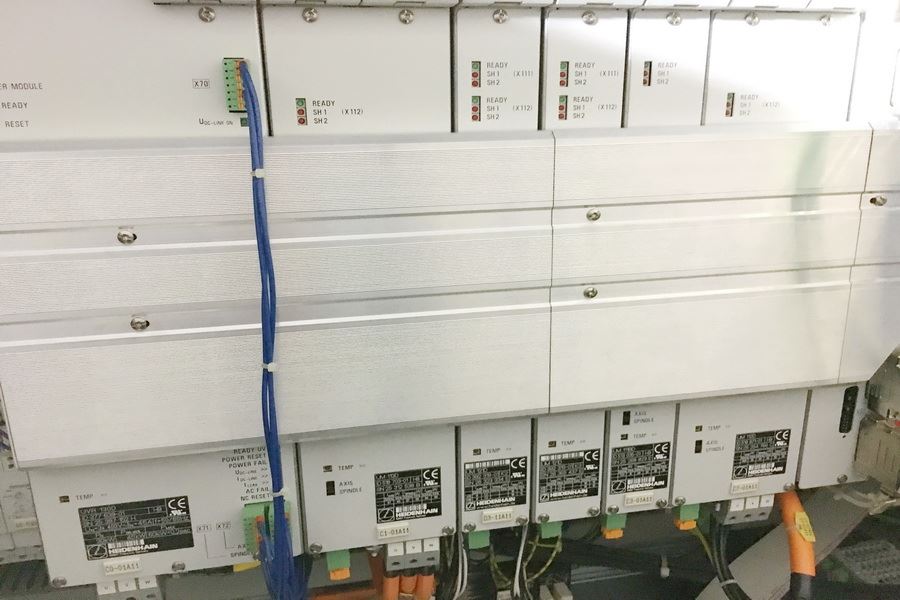

| Steuerung | DIN / Turn Plus iT V7 Heidenha |
| Lagerort | D-59302 Oelde |
| Ursprungsland | - |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |

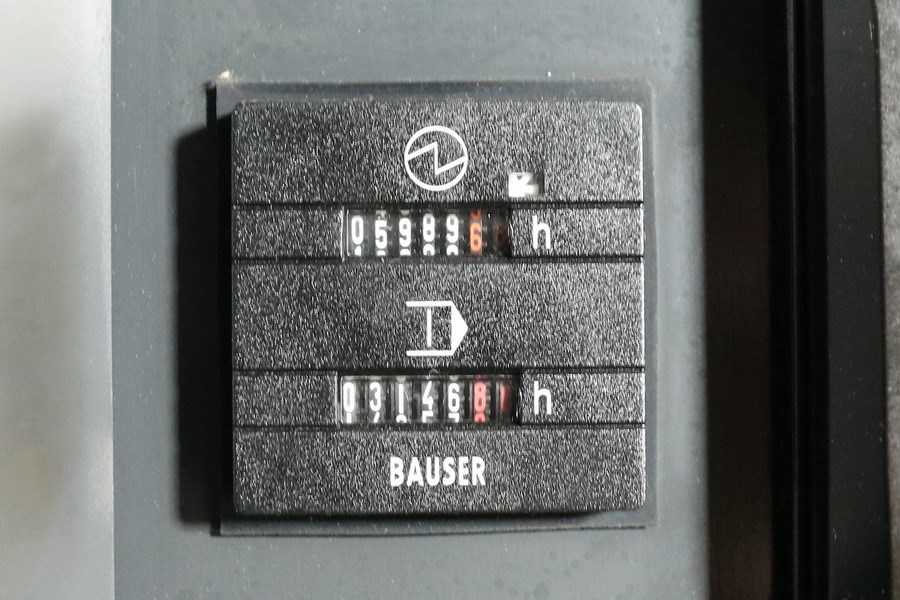

| Zusatzinformationen | CNC - Dreh- und Fräszentrum DMG MORI - CTX alpha 500 V6 - Werkzeugantrieb - Y-Achse - Gegenspindel - inkl. Stangenlademagazin LNS - Quick Load Servo III - Betriebsstunden: Strom-Ein: ca. 6.100h / Spindellauf: ca. 3.200h |
| Technische Details | |
| Drehdurchmesser | 200 mm |
| Drehlänge | 500 mm |
| Steuerung | DIN / Turn Plus iT V7 Heidenhain |
| Umlaufdurchmesser | max. 500 mm |
| Abstand Haupt- zu Gegenspindel | 520 / max. 780 mm |
| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | max. 6.000 min/-1 |
| Antriebsleistung - Hauptspindel | 27 / 20 kW |
| Max. Drehmoment | 170 / 127 Nm |
| Zugrohrdurchmesser innen | 66 mm |
| max. Stangendurchmesser | 66 mm |
| nutzbarer Stangendurchmesser | 51 mm |
| C-Achse | 360 ° |
| Spindeldurchmesser im vord. Lager | 100 mm |
| Futterdurchmesser | 215 mm |
| Spindelnase | 140H5 |
| Gegenspindel: | |
| Drehzahlbereich - Gegenspindel | max. 6.000 min/-1 |
| Antriebsleistung - Gegenspindel | 12,6 / 16,2 kW |
| Max. Drehmoment | 62 / 48 Nm |
| Spindeldurchmesser im vord. Lager | 90 mm |
| max. Stangendurchmesser | 37 mm |
| nutzbarer Stangendurchmesser | 36 mm |
| C-Achse | 360 ° |
| max. Futterdurchmesser | 175 mm |
| Spindelnase | 140H5 |

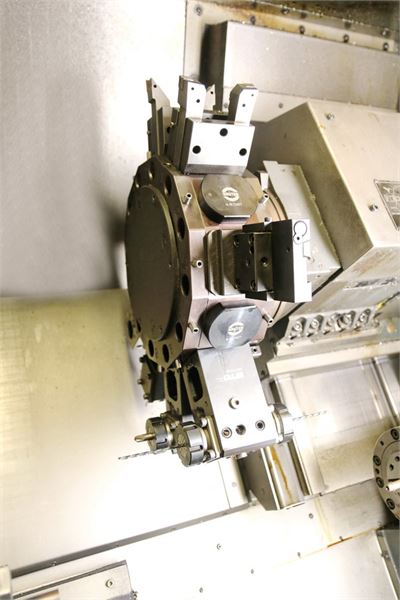

| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 12 pos. |
| Anzahl der angetriebenen Werkzeugstationen | 12 pos. |
| Werkzeugaufnahme | VDI 30 |
| Drehzahlbereich - angetr. Werkzeuge | max. 5.000 min -1 |
| Antriebsleistung - angetr. Werkzeuge | 5,4 kW |
| Max. Drehmoment | 18 Nm |
| y-Achse | +/- 40 mm |
| Verfahrwege: | |
| x-Achse | 190 mm |
| y-Achse | (+/- 40) 80 mm |
| z-Achse | 520 mm |
| Vorschübe: | |
| Eilgang ( X / Y / Z ) | 30 / 22,5 / 30 m/min |
| Vorschubkraft | 2,8 / 2,8 / 5,6 kN |
| Gesamtleistungsbedarf | - kW |
| Maschinengewicht ca. | 4,7 t |
| Raumbedarf ca. | 9,0 x 3,0 x 2,2 m |
| Zubehör | |
| Dokumentation | |
| Späneförderer | |
| Kühlmitteleinrichtung | 20bar |
| Papierbandfilter | |
| Gegenspindel | |
| Signal-Lampe | |
| Werkzeugantrieb | |
| C-Achse | |
| Y-Achse | |
| Interface für Stangenlader | |
| Stangenlademagazin | LNS - Quick LoadServo III |
| Hydraulikeinheit | |
| Dreibackenfutter | Schunk Rota NCD 215-66 |
| Spannzangenfutter | Hainbuch Spanntop 52 BZIG |
| Teilefänger | max. 51 x 185mm / 3kg |
| Teilhohlspanneinrichtung | 52mm / 37mm |
| Ölnebelabsaugung | IFS |
| div. Werkzeughalter | 30x |
| angetriebene Werkzeuge | 4 (2+2) |
| Irrtum in den technischen Daten vorbehalten. | |
