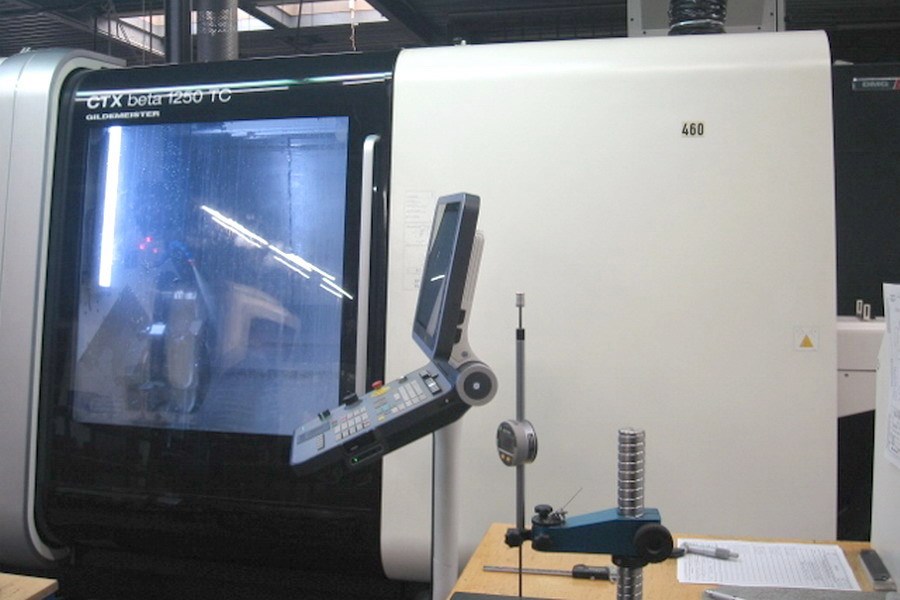

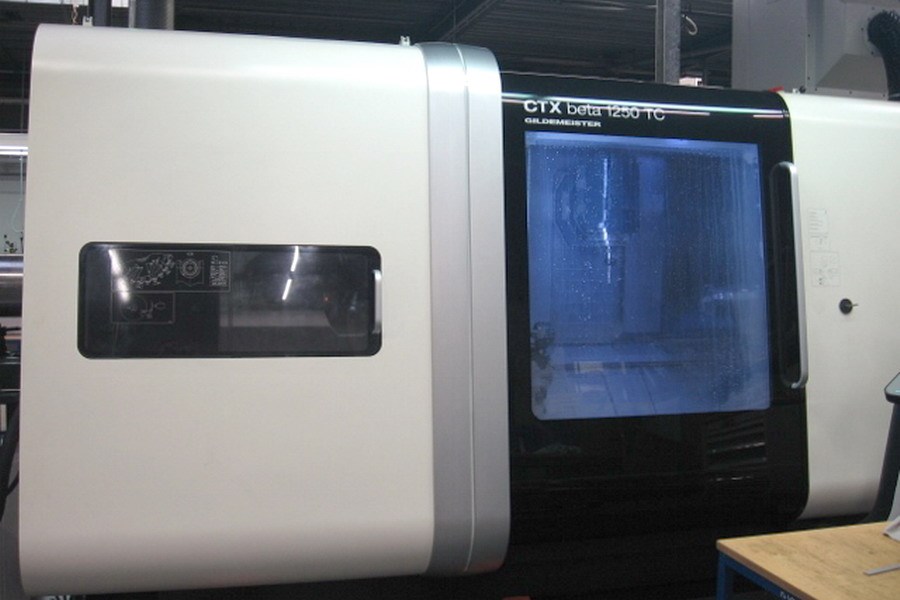

DMG MORI - CTX beta 1250 TC 4A
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| DMG MORI - CTX beta 1250 TC 4A | |
| Angebotsdetails | |
| Lagernummer | 1039-7879 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | DMG MORI |
| Type | CTX beta 1250 TC 4A |
| Baujahr | 2013 |
| Steuerung | Sinumerik 840 D sl Siemens |
| Lagerort | Deutschland |
| Ursprungsland | Italien |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |
| Zusatzinformationen | 5-Achsen CNC - Dreh- und Fräszentrum DMG MORI - CTX beta 1250 TC 4A - Haupt- Gegen- und Frässpindel - unterer Revolver - Steuerung: Siemens Sinumerik 840 D sl Ergoline / Shopturn 3G - 5-Achsen-Simultanbearbeitung - Betriebsstunden: Strom-Ein: ca. 14.600h / Spindellauf: ca. 2.000h |
| Technische Details | |
| Drehdurchmesser | max. 500 mm |
| Drehlänge | 1.250 mm |
| Steuerung | Sinumerik 840 D sl Siemens |
| Umlaufdurchmesser | 500 mm |
| Abstand zwischen den Spindeln | 1.450 mm |
| Hauptspindel: | |
| Drehzahlbereich - Hauptspindel | max. 5.000 min/-1 |
| Antriebsleistung - Hauptspindel | 25 / 32 kW |
| Max. Drehmoment | 360 / 280 Nm |
| Spindelkopf | 170h5 |
| Spindellagerdurchmesser | 130 mm |
| Spindelbohrung | 77 mm |
| Stangendurchmesser | 67 mm |
| nutzbarer Stangendurchmesser | 65 mm |
| C-Achse | 360 ° |
| Futterdurchmesser | max. 250 mm |
| Werkzeugmagazin: | |
| Anzahl der Werkzeugplätze | 24 pos. |
| max. Werkzeugdurchmesser | 80 mm |
| max. Werkzeugdurch. bei freier Nachbarbox. | 120 mm |
| max. Werkzeuggewicht | 5 kg |
| max. Werkzeuglänge | 300 mm |

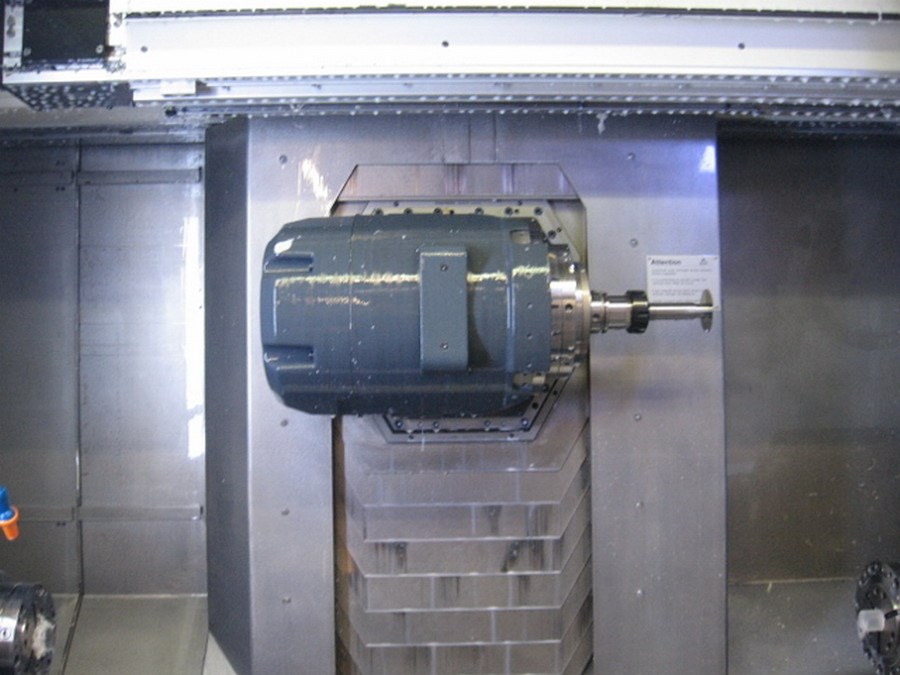

| Frässpindel: | |
| Drehzahlbereich Frässpindel | max. 18.000 min/-1 |
| Antriebsleistung - Frässpindel | 22 kW |
| Max. Drehmoment | 100 Nm |
| Werkzeugaufnahme | HSK 63 A |
| B-Achse | +/- 110 ° |
| Verfahrwege: | |
| x-Achse | 1: 450 (-10) mm |
| z-Achse | 1: 1.300 mm |
| y-Achse | 1: +/- 100 mm |

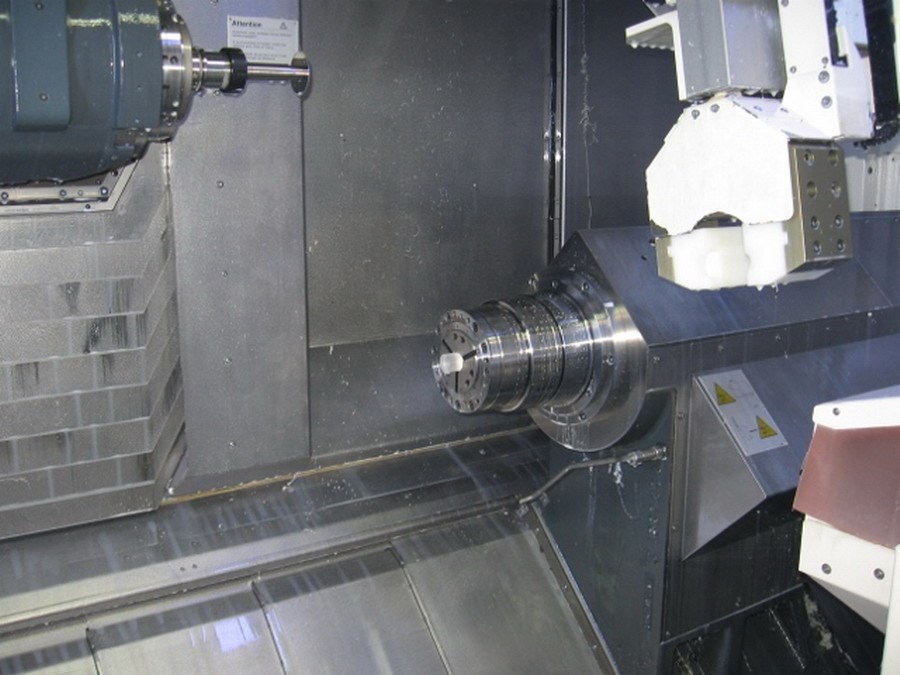

| Gegenspindel: | |
| Drehzahlbereich - Gegenspindel | max. 5.000 min/-1 |
| Antriebsleistung - Gegenspindel | 25 / 32 kW |
| Stangendurchmesser | max. 65 mm |
| Futterdurchmesser | max. 250 mm |
| C-Achse | 360 ° |

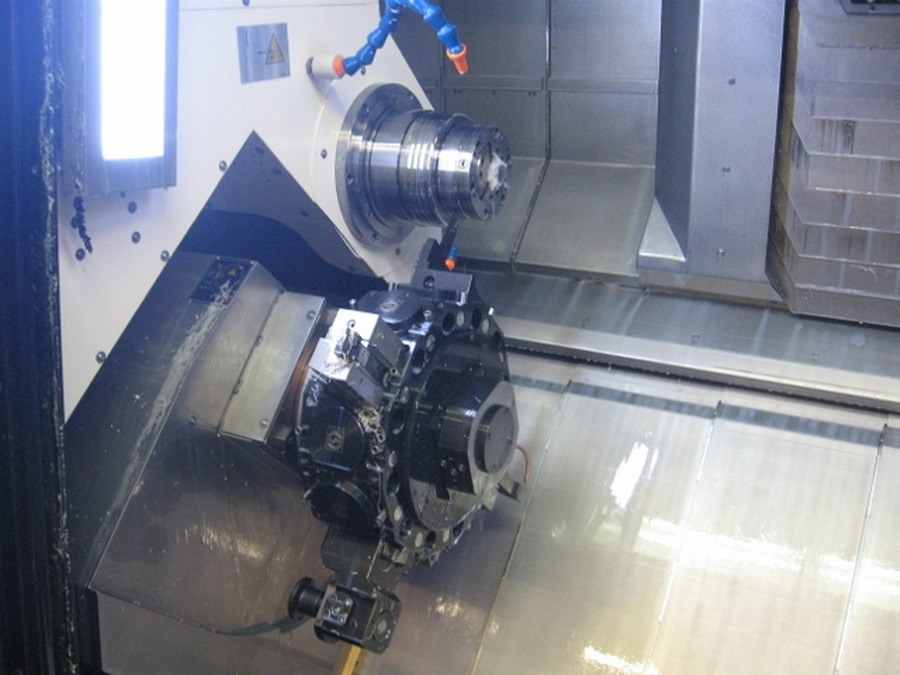

| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 12 pos. |
| Werkzeugaufnahme | VDI 40 TriFix |
| Anzahl der angetriebenen Werkzeugstationen | 12 pos. |
| Drehzahlbereich - angetr. Werkzeugstationen | max. 4.000 min -1 |
| Antriebsleistung angetr. WZ-Stationen | 11,3 / 28 kW |
| Max. Drehmoment | 7 Nm |
| Schaltzeit | 30°: 0,4 sec |
| Verfahrwege: | |
| x-Achse | 2: 195 mm |
| z-Achse | 2: 1.200 mm |

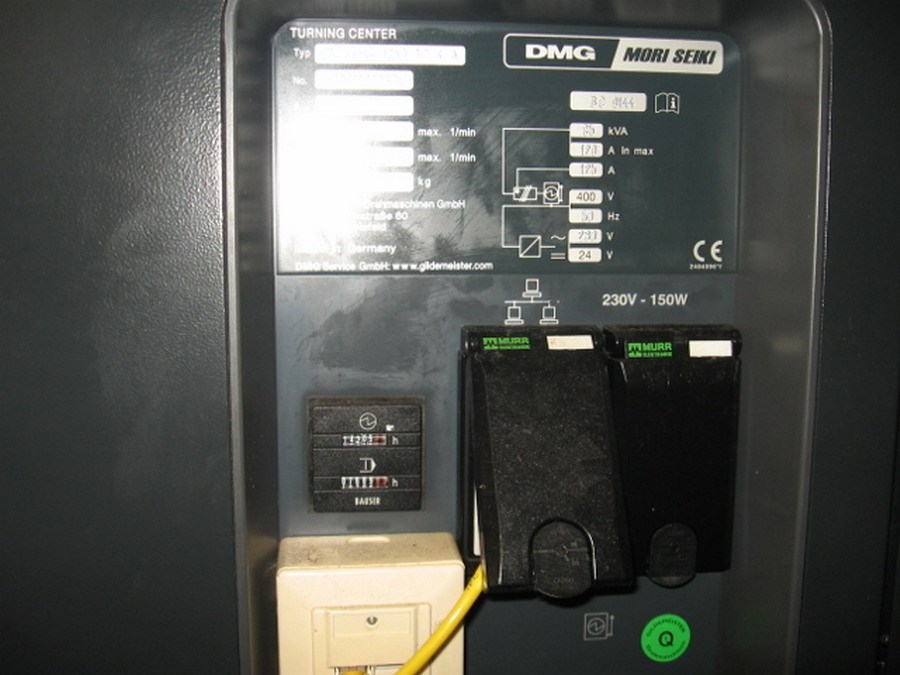

| Gesamtleistungsbedarf | 70 kVA |
| Maschinengewicht ca. | 8,0 t |
| Raumbedarf ca. | 4,0 x 2,5 x 2,5 m |
| Zubehör | |
| Dokumentation | |
| Späneförderer | |
| Frässpindel | |

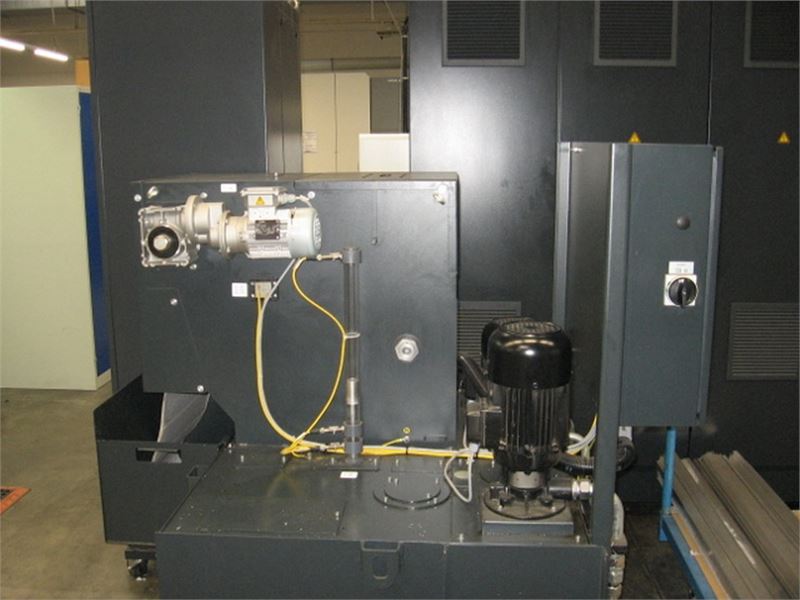

| Kühlmitteleinrichtung | |
| Hochdruckkühlung | 20 bar |
| Hydraulikeinheit | |
| Werkzeugwechsler | 24 pos. |
| Arbeitsraumbeleuchtung | |
| C-Achse | 2x |
| B-Achse | |
| Y-Achse | |
| Hohlspanneinrichtung | |
| Gegenspindel | |
| direktes Messsystem | X1 / Y1 / Z1 / X2 |

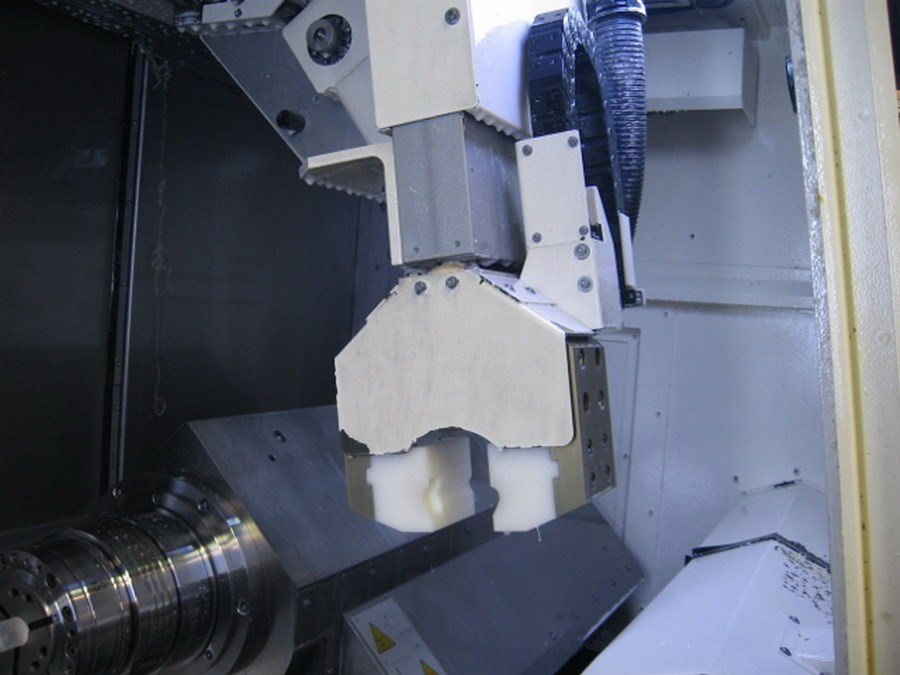

| Teileabführung | |
| Signal Lampe - 4 Farben | |
| Interface für Stangenlader | |

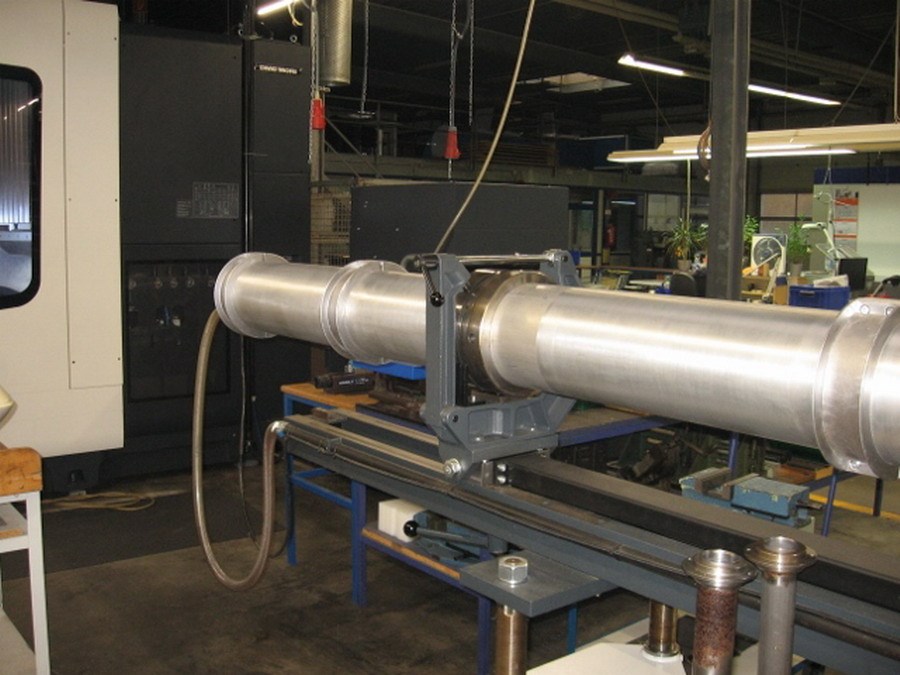

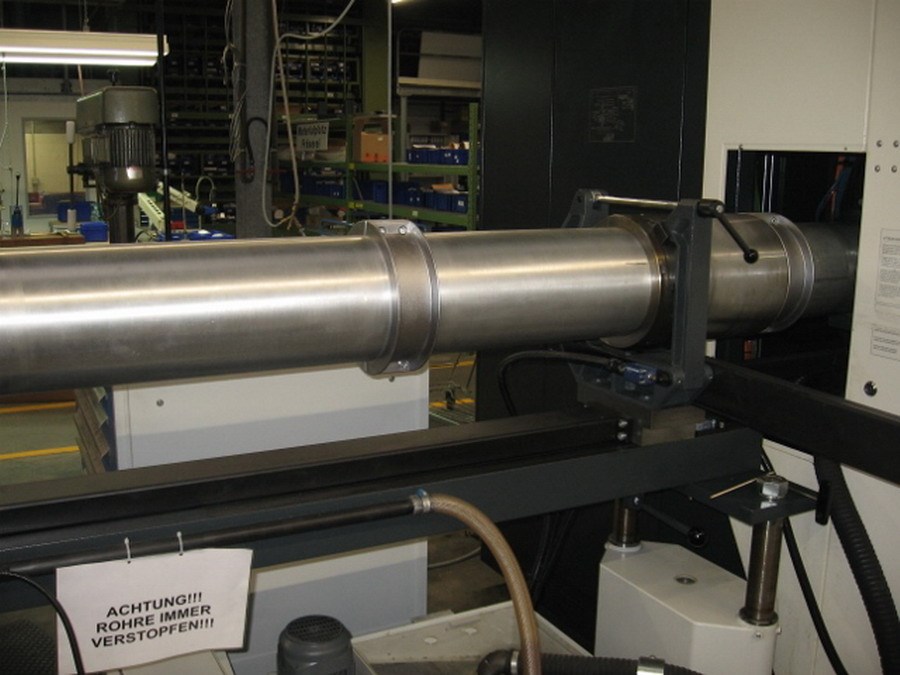

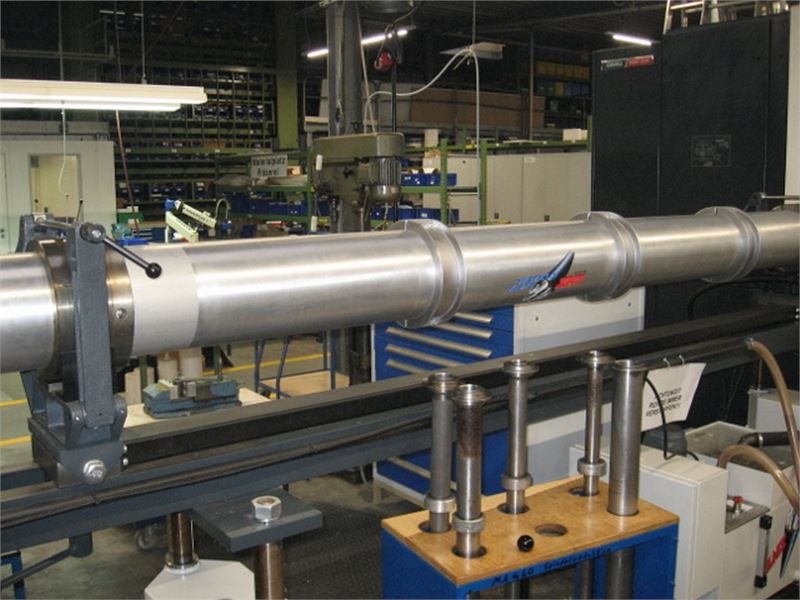

| Stangenlademagazin | LNS SuperHyd. 6.50-6.68 4,4m |
| Reitstockfunktion Gegenspindel | |
| Revolverkopflünette | SMW - SLU2X / 8-101mm |
| Irrtum in den technischen Daten vorbehalten. | |
