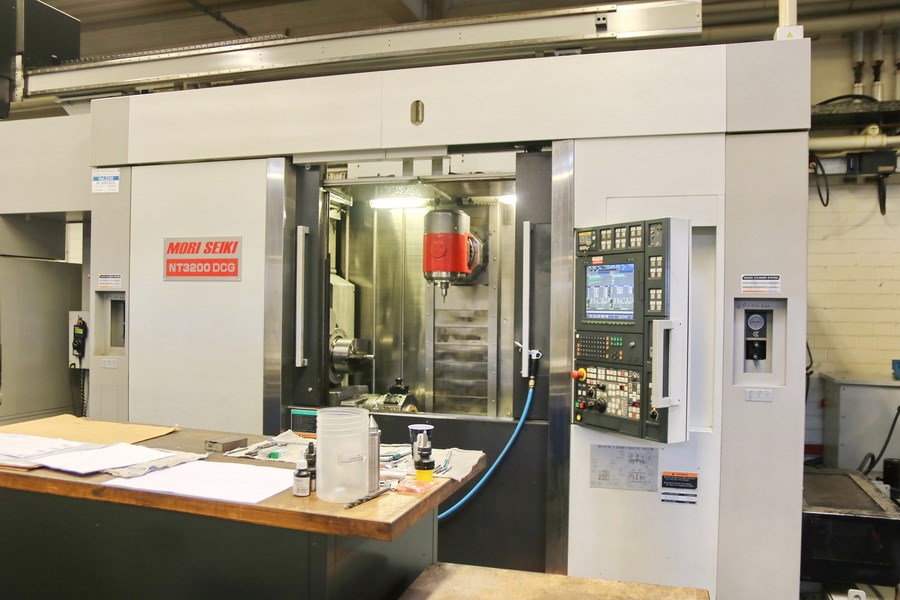

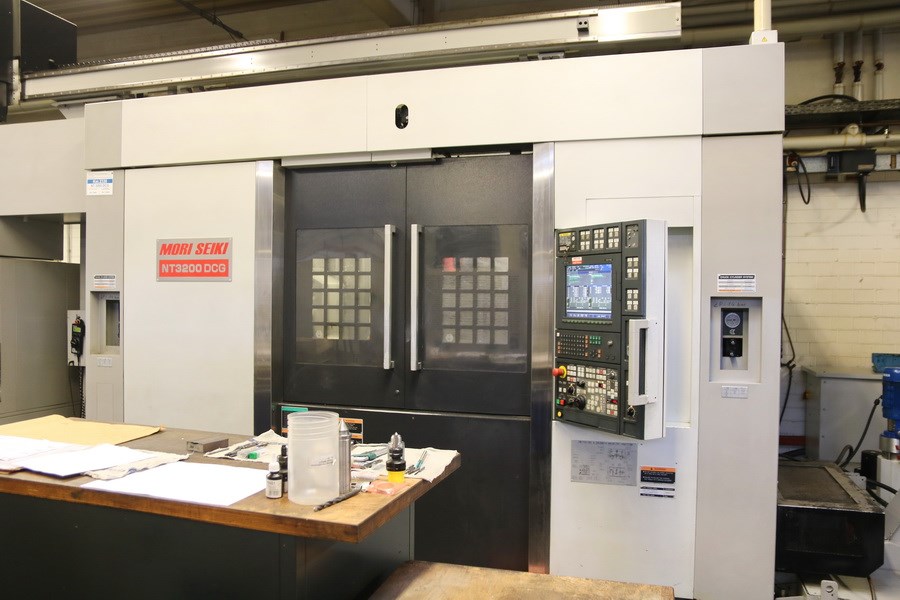

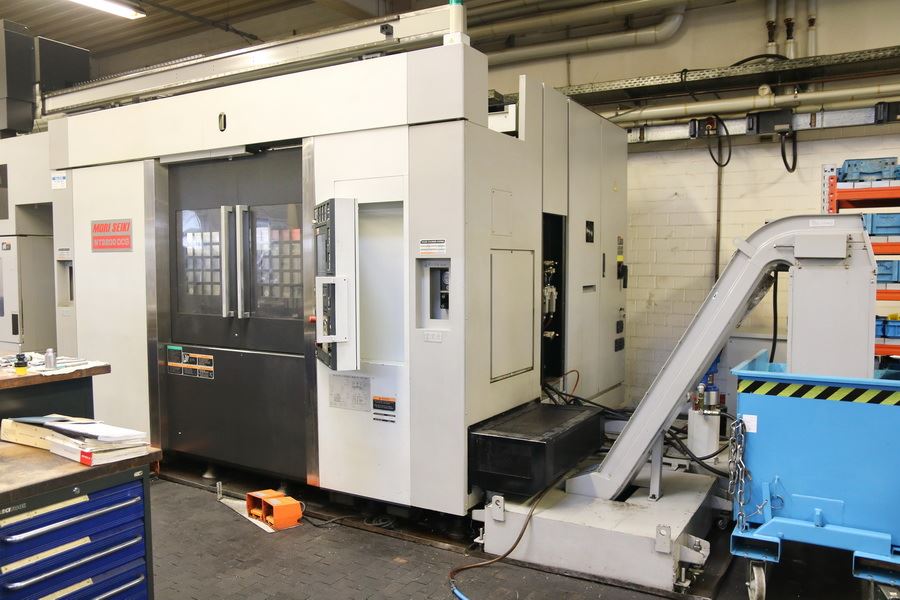

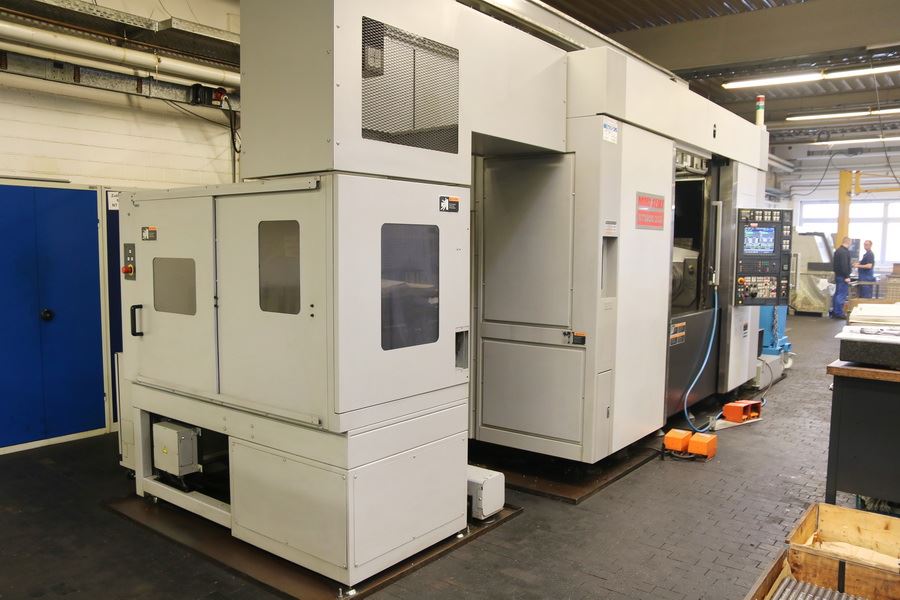

MORI SEIKI - NT 3200 DCG / 1000 SZ
CNC - Drehmaschinen
CNC - Dreh- und Fräszentren
| Verkäufer CNC-Shop |
|
| View More Listings | |
Beschreibung
| MORI SEIKI - NT 3200 DCG / 1000 SZ | |
| Angebotsdetails | |
| Lagernummer | 1039-7848 |
| Maschinenart | CNC Dreh- und Fräszentrum |
| Hersteller | MORI SEIKI |
| Type | NT 3200 DCG / 1000 SZ |
| Baujahr | 2008 |

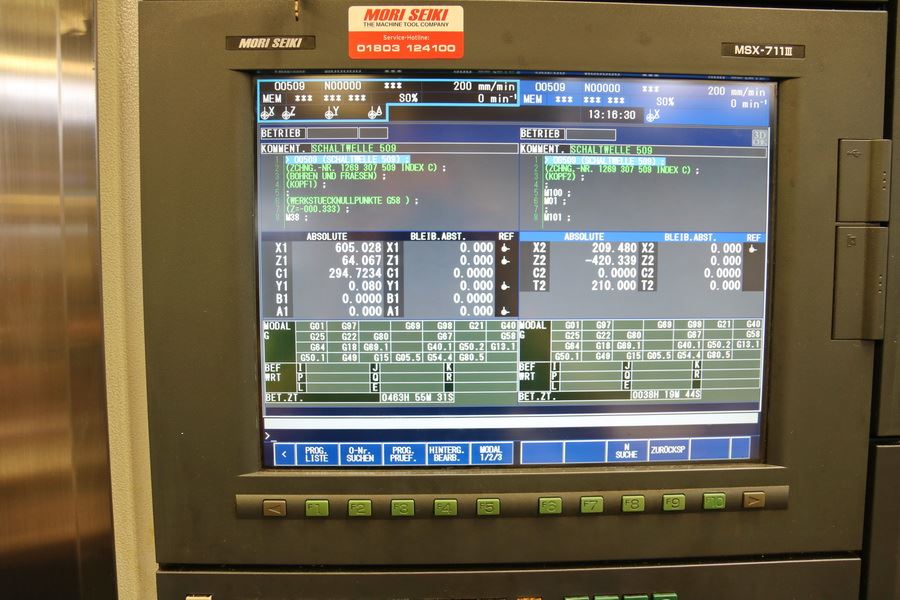

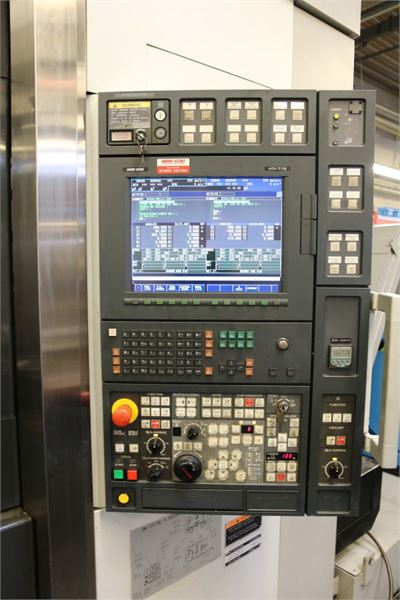

| Steuerung | MSX - 711 III MAPPS III |
| Lagerort | Deutschland |
| Ursprungsland | Japan |
| Lieferzeit | nach Absprache |
| Frachtbasis | ab Standort |
| Technische Details | |
| Drehdurchmesser | 600 mm |
| Drehlänge | 1.045 mm |
| Steuerung | MSX - 711 III MAPPS III |
| Umlaufdurchmesser über Support | 600 mm |
| Abstand zwischen den Spitzen | 1.255 mm |
| max. Stangendurchmesser | 65 mm |

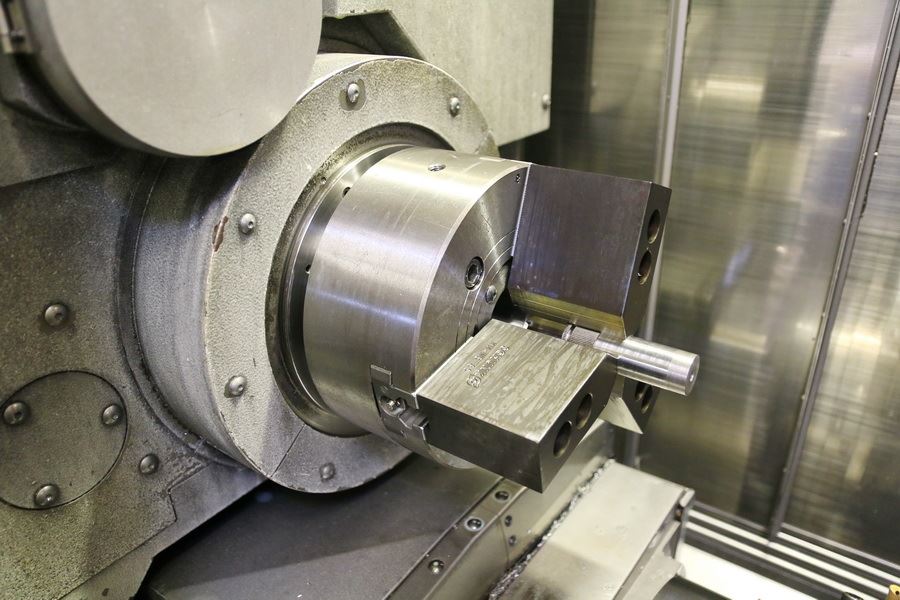

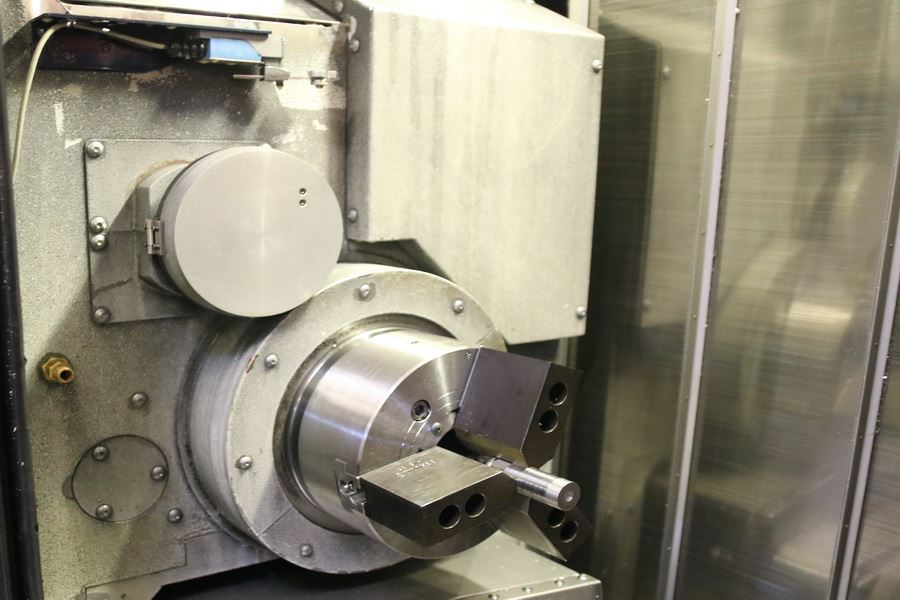

| Haupt- und Gegenspindel: | |
| Drehzahlbereich - Hauptspindel | max. 5.000 min/-1 |
| Antriebsleistung - Hauptspindel | 25 / 22 kW |
| Anzahl der Drehzahlen | 2 |
| Spindelnase | JIS A2-6 |
| Spindelbohrung | 73 mm |
| Spindeldurchlass | 65 mm |
| C-Achse | 0,0001 ° |
| Innendurchmesser | 120 mm |
| Futterdurchmesser | 200 mm |

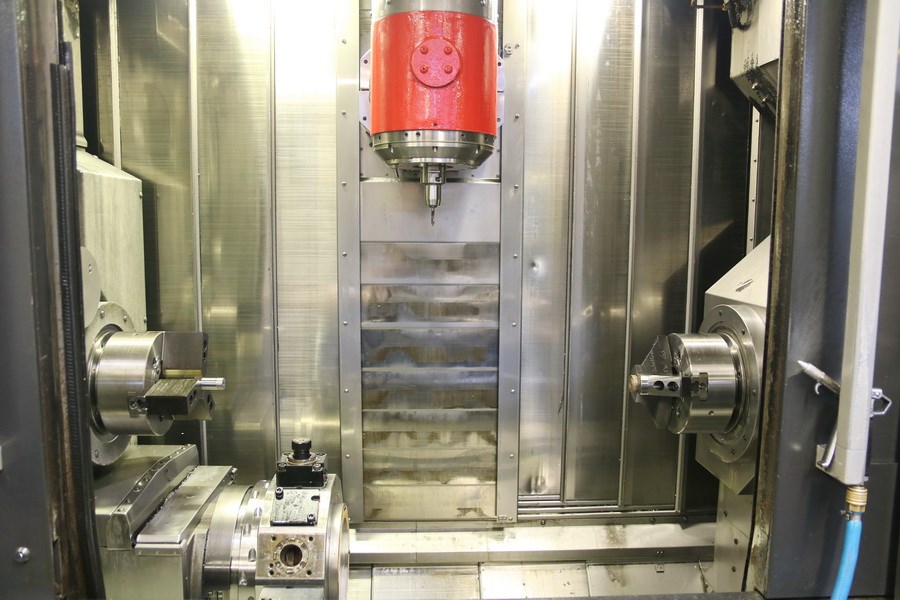

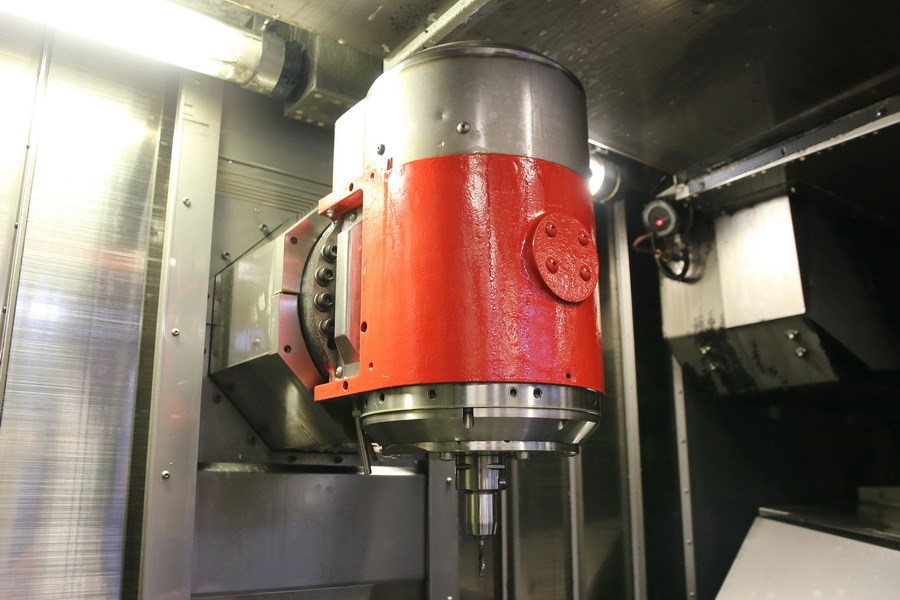

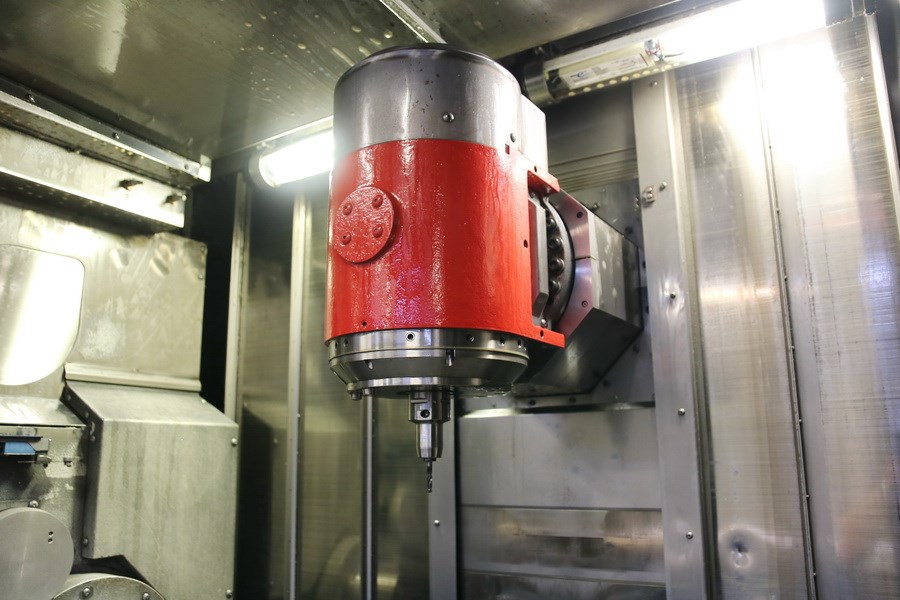

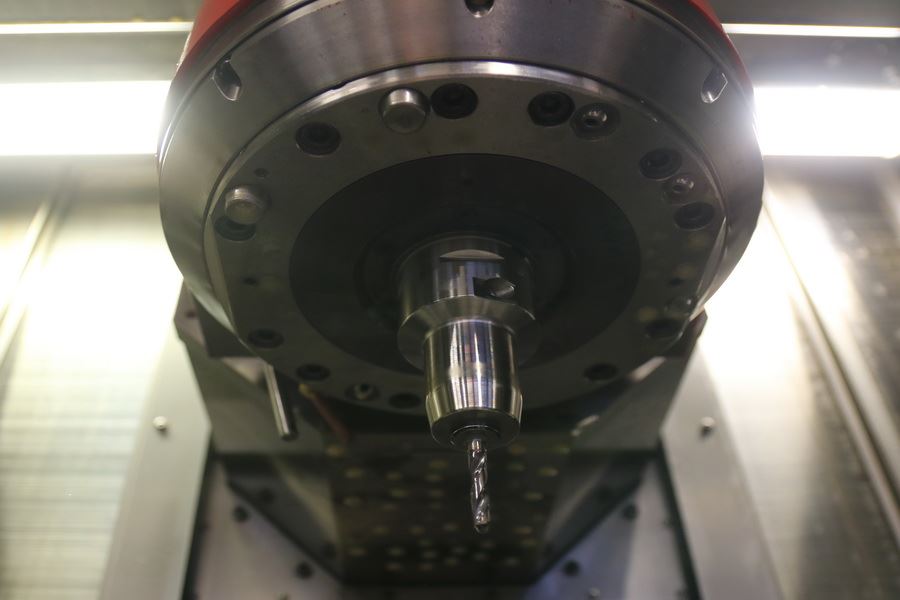

| Frässpindel: | |
| Drehzahlbereich Werkzeugspindel | max. 12.000 min/-1 |
| Antriebsleistung Werkzeugspindel | 5,5 / 3,7 kW |
| Werkzeugaufnahme | Capto C5 |
| Innendurchmesser | 65 mm |
| B - Achse | 0,0001 ° |
| schwenkbar | +/- 120 ° |
| Verfahrwege: | |
| x-Achse | 685 (610 + 75) mm |
| y-Achse | +/- 125 mm |
| z-Achse | 1.075 + 130 mm |

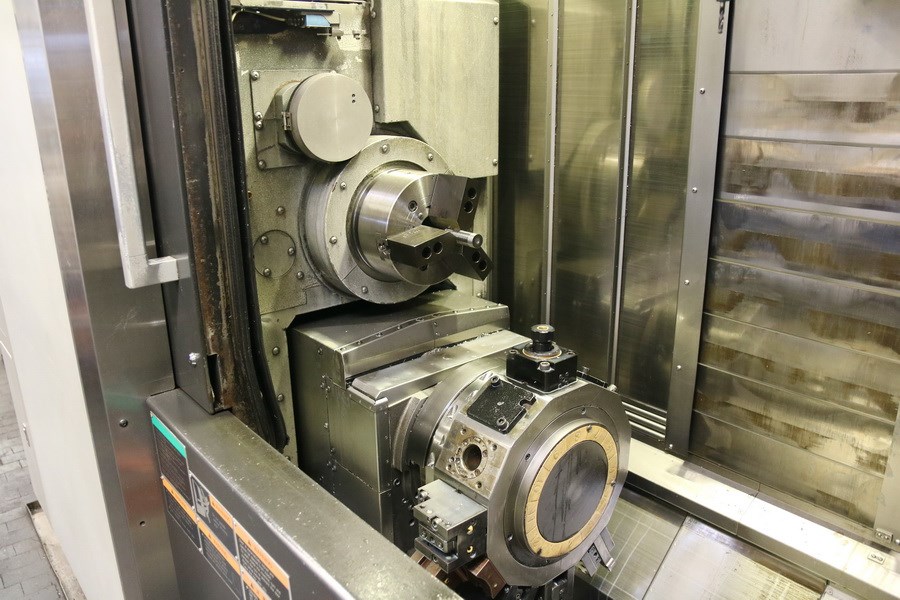

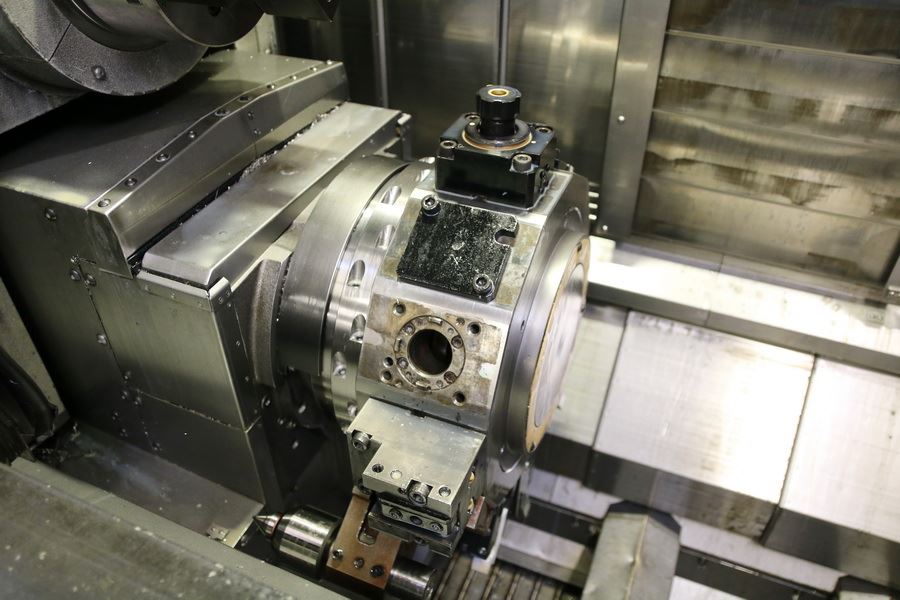

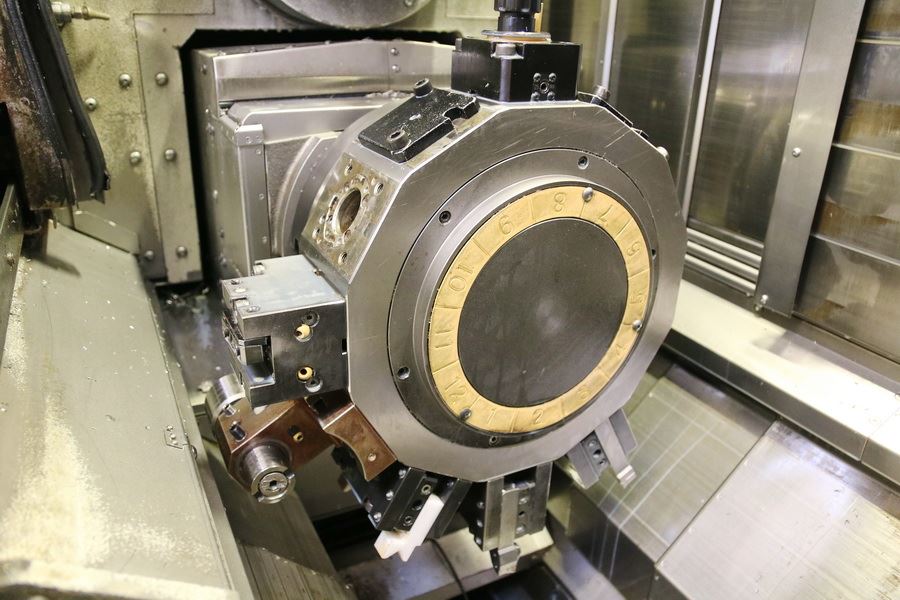

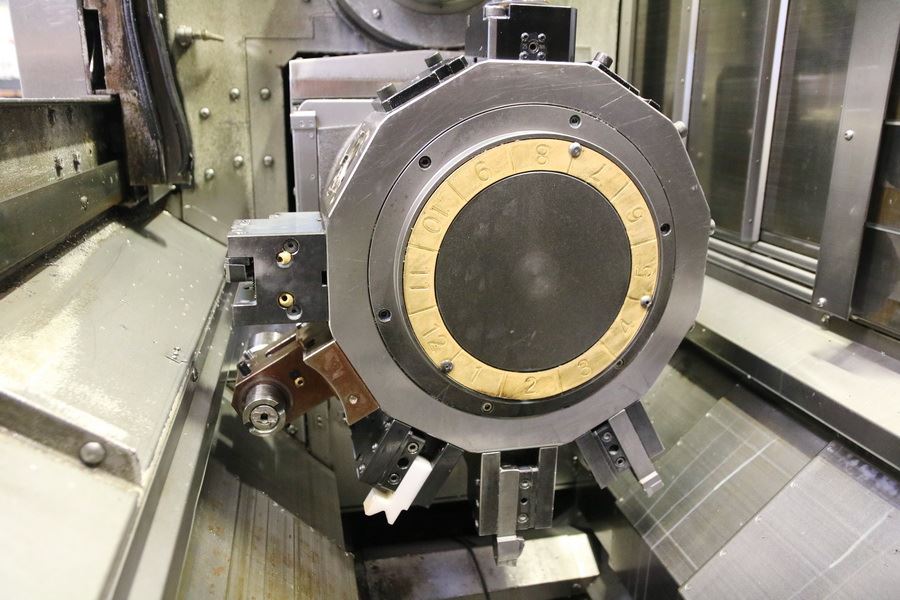

| Werkzeugrevolver: | |
| Anzahl der Werkzeugplätze | 12 pos. |
| Schafthöhe für Vierkantwerkzeug | 20 mm |
| Schaftdurchmesser der Bohrer | max. 32 mm |
| Werkzeugmagazin: | |
| Plätze im Werkzeugmagazin | 40 pos. |
| max. Werkzeugdurchmesser | 70 mm |
| max. Werkzeugdurch. bei freier Nachbarbox. | 125 mm |
| max. Werkzeuglänge | 300 mm |
| max. Werkzeuggewicht | 4 kg |
| Wechselzeit Werkzeug - Werkzeug | 1,25 sec |
| Vorschübe: | |
| Eilganggeschwindigkeit | X / Z: 50 m/min |
| Eilganggeschwindigkeit | Y: 30 m/min |
| Eilganggeschwindigkeit | X2 / Z2: 30 m/min |
| Gesamtleistungsbedarf | ca. 88,5 kVA |
| Maschinengewicht ca. | 17,3 t |
| Raumbedarf ca. | 8,0 x 4,0 x 3,0 m |
| Zubehör | |
| Dokumentation | |

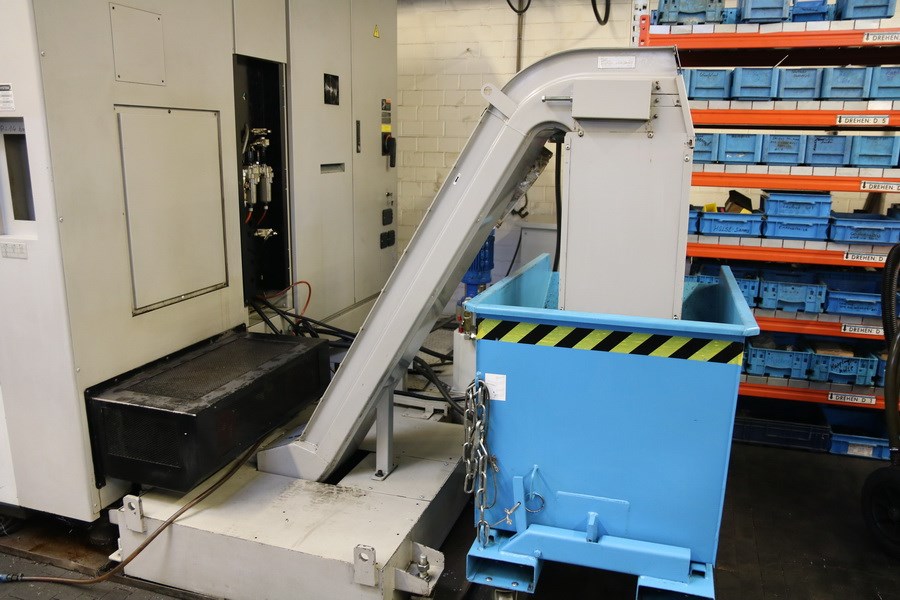

| Späneförderer | |
| B-Achse | |
| Werkzeugwechsler | 40 pos. |
| Kühlmitteleinrichtung | |
| Hochdruckkühlung | max. 70 bar |

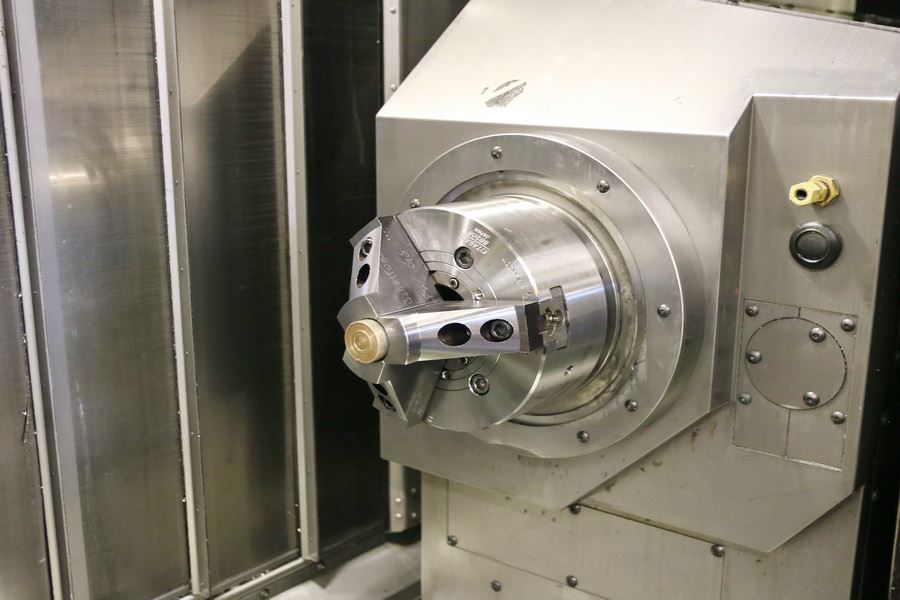

| Gegenspindel | |
| Frässpindel | |
| Werkzeugrevolver | |
| Signallampe -dreifach- | |

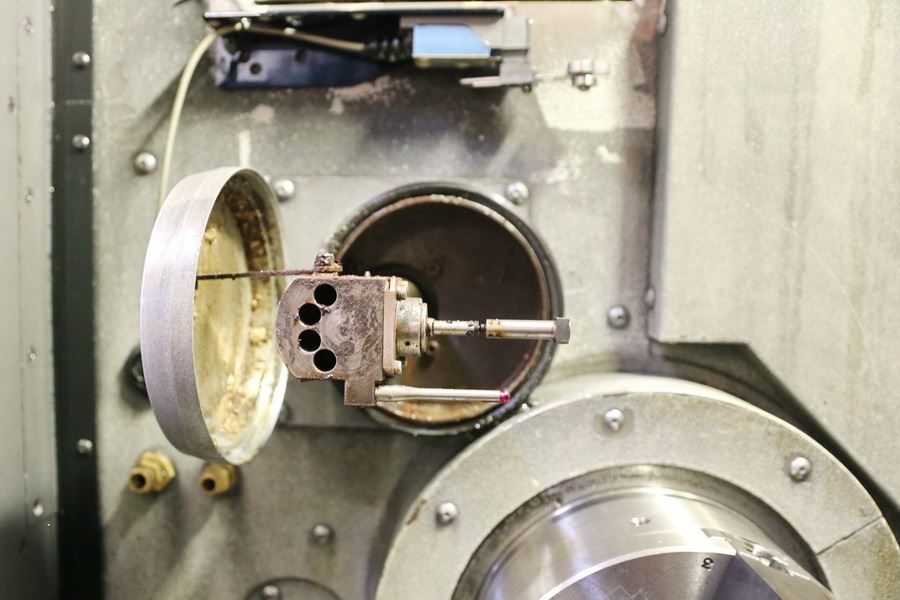

| Renishaw | |
| Werkzeugantrieb | |
| Zusatzinformationen | |

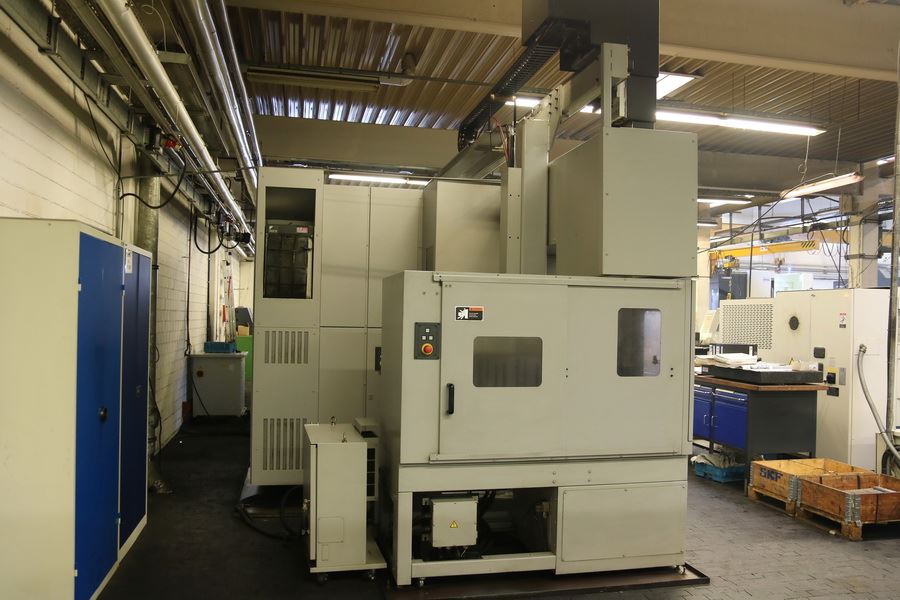

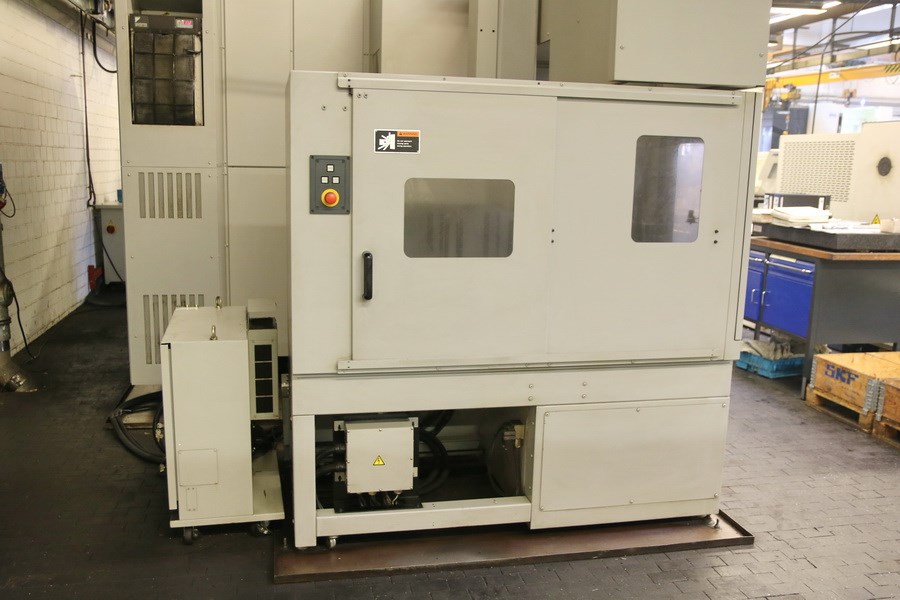

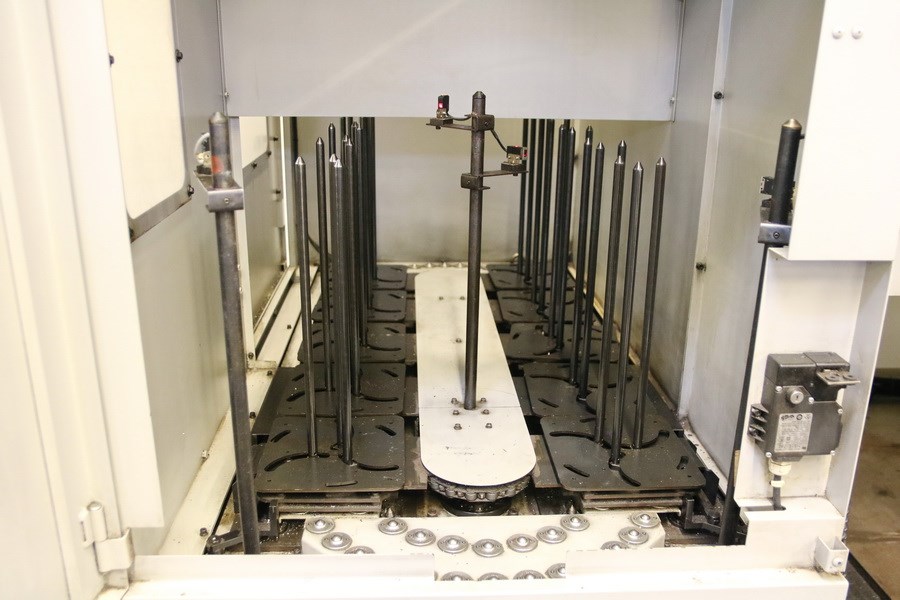

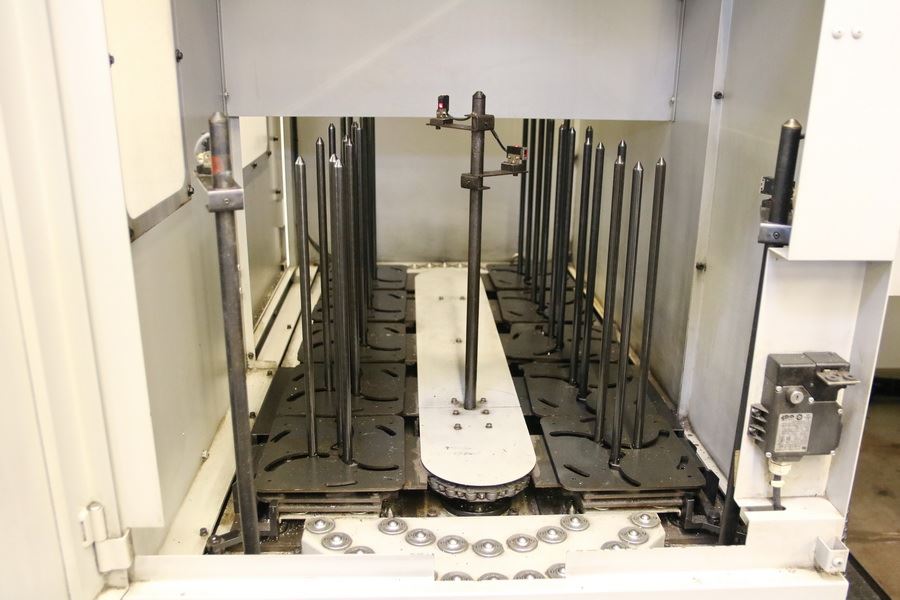

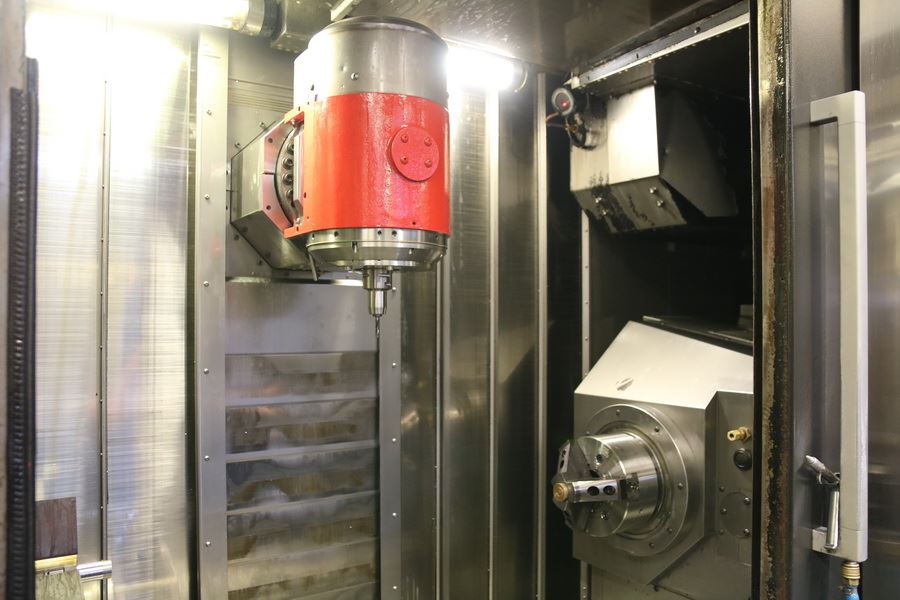

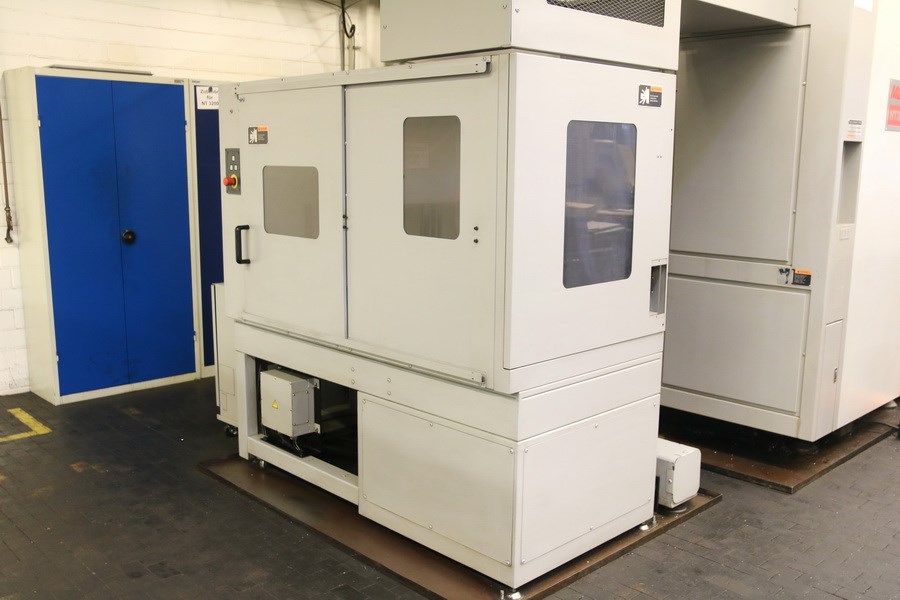

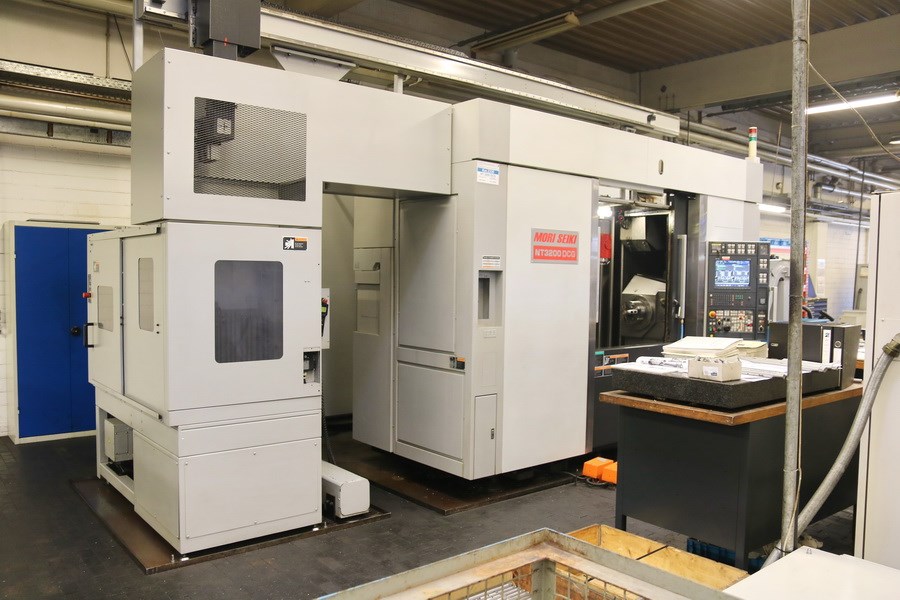

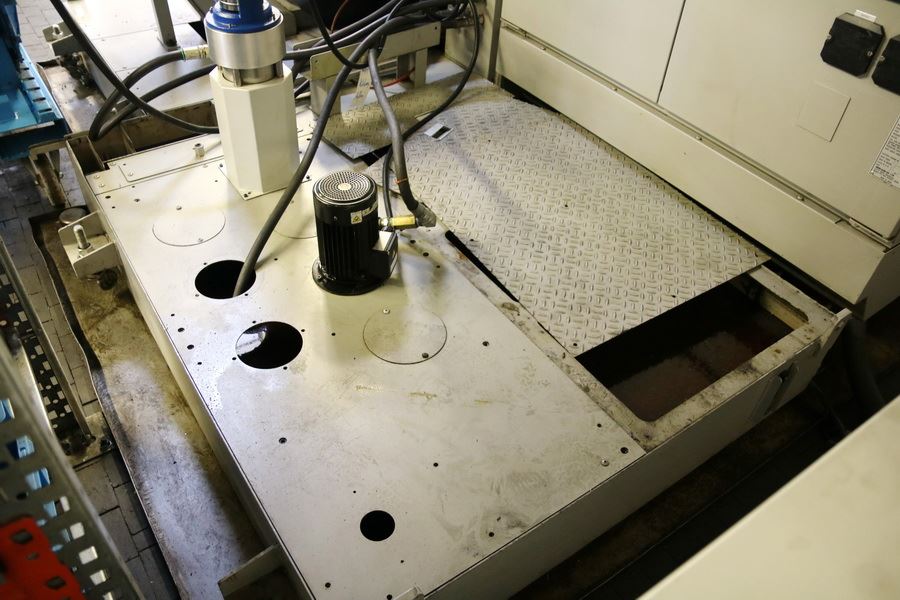

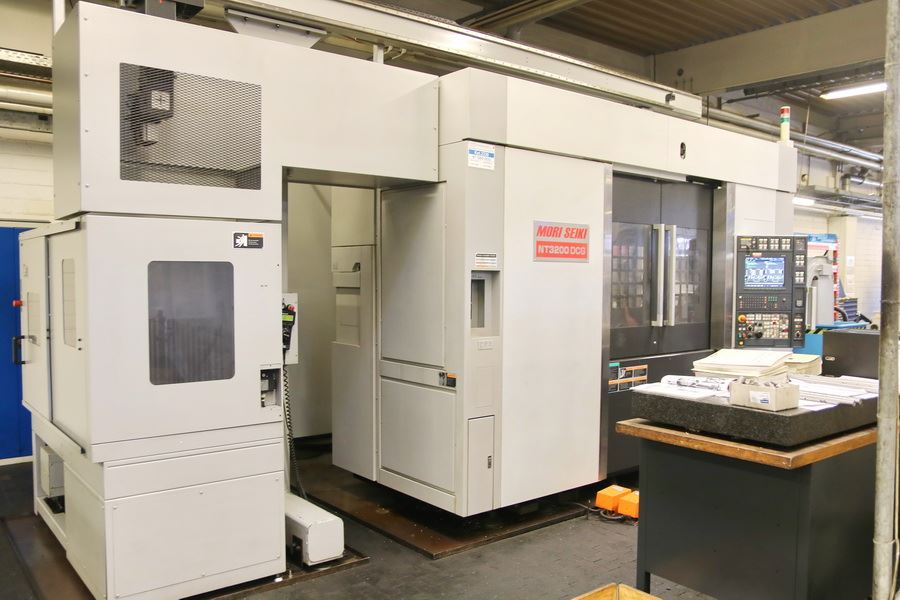

| Hochpräzises 5 Achsen CNC-Dreh- und Fräszentrum MORI SEIKI - NT 3200 DCG / 1000 SZ - 5 Achsen Simultanbearbeitung - Schwenkfräskopf (B-Achse) - Gegenspindel - unterer Revolver - inkl. Handlingsystem / Palettenbahnhof LG 10 - inkl. 30x Capto Aufnahmen |
|
| Irrtum in den technischen Daten vorbehalten. | |
