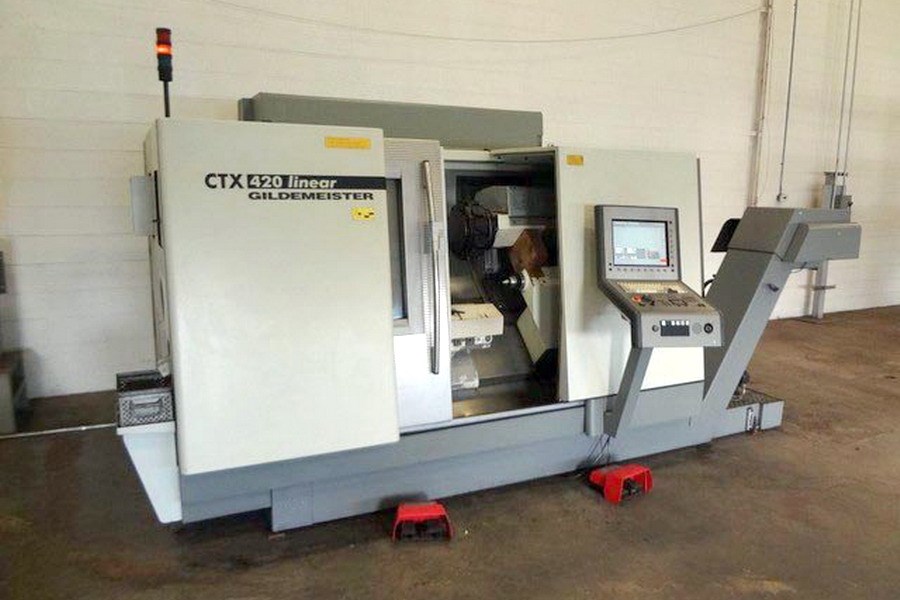

GILDEMEISTER - CTX 420 linear V4
CNC - Drehmaschinen CNC - Dreh- und Fräszentren
Bilder
Bilder
Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image
Beschreibung

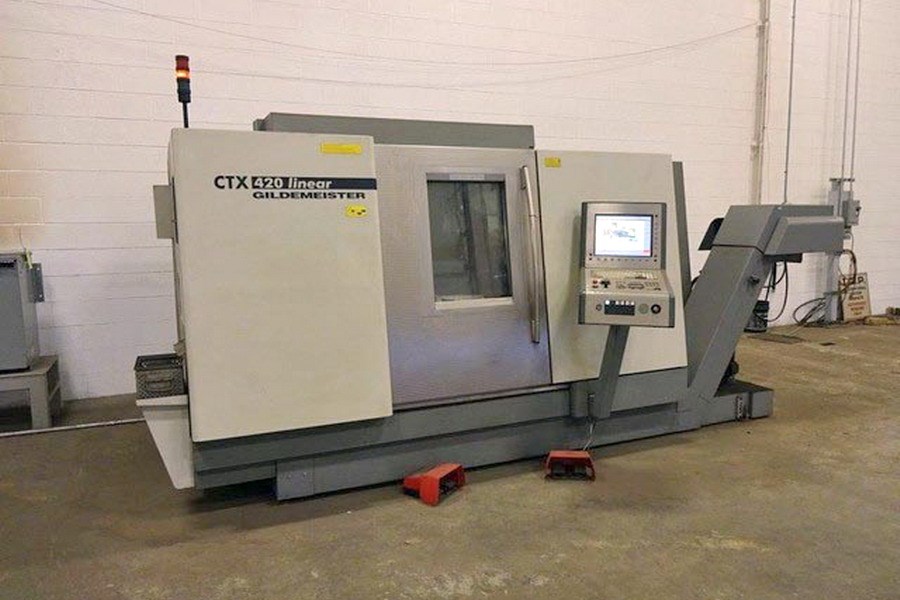

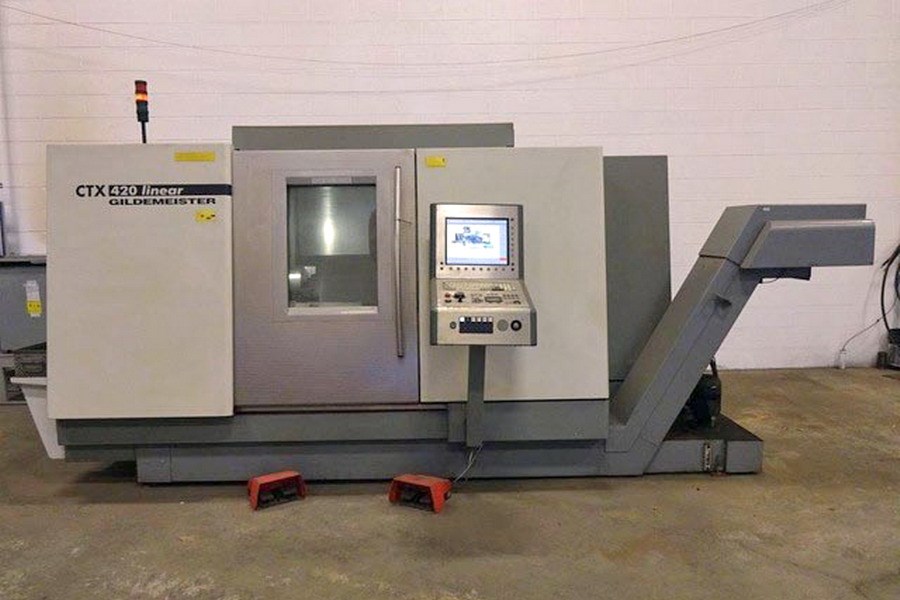

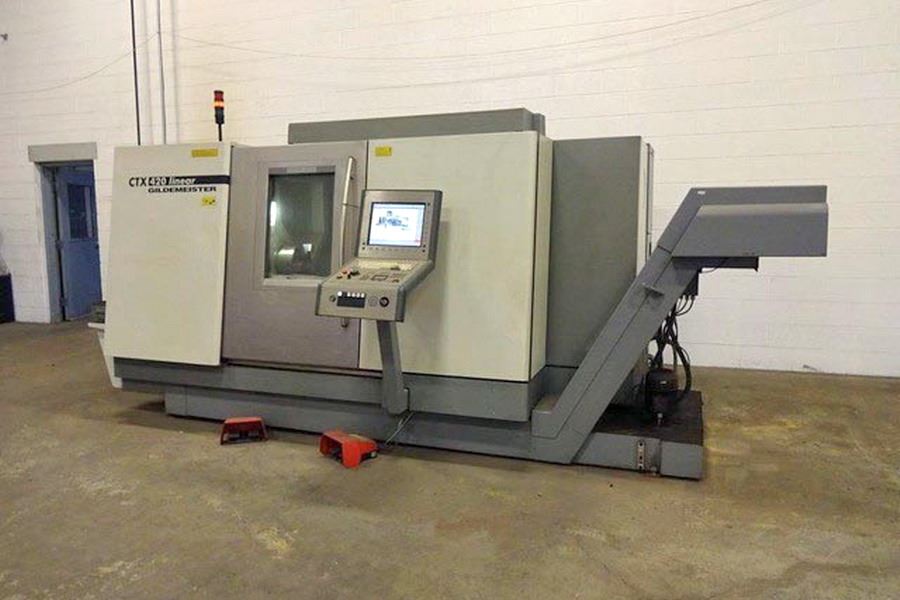

GILDEMEISTER - CTX 420 linear V4

Angebotsdetails
Lagernummer 1039-7626
Maschinenart CNC Dreh- und Fräszentrum
Hersteller GILDEMEISTER
Type CTX 420 linear V4
Baujahr 2003

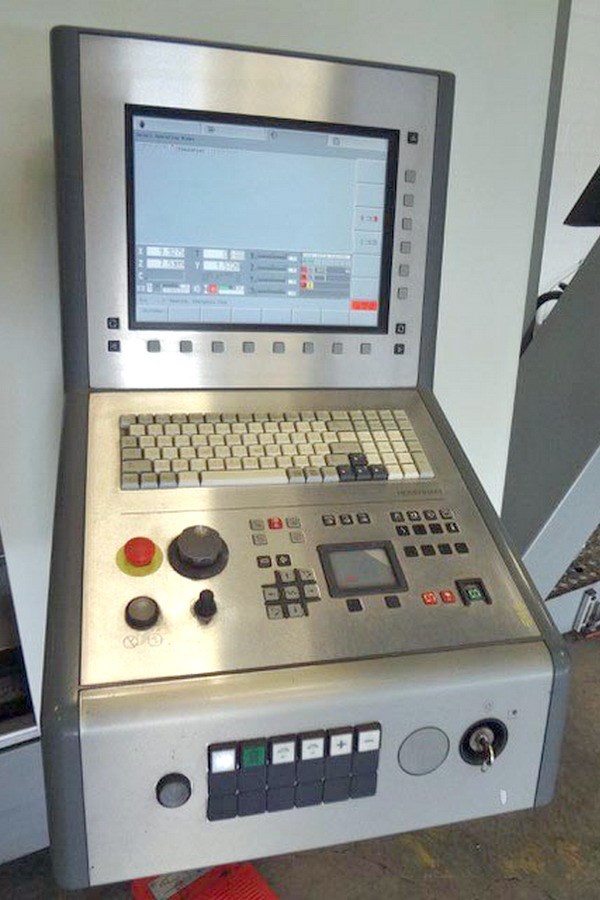

Steuerung iT DIN-Plus Heidenhain
Lagerort in Transit
Ursprungsland Deutschland
Lieferzeit nach Absprache
Frachtbasis ab Standort

Technische Details
Standard-Drehdurchmesser 324 mm
Drehlänge 600 mm
Steuerung iT DIN-Plus Heidenhain
max. Umlaufdurchmesser 680 mm
Umlaufdurchmesser über Planschlitten 565 mm
Hauptspindel:
Drehzahlbereich - Hauptspindel 20 - 5.000 min/-1
Antriebsleistung - Hauptspindel 37 / 25 kW
Max. Drehmoment 390 Nm
Futterdurchmesser max. 250 mm
Spindelkopf 170h5
Spindeldurchmesser im vord. Lager 120 mm
Spindelbohrung 79 mm
max. Stangendurchmesser 65 mm
C-Achse 360 °

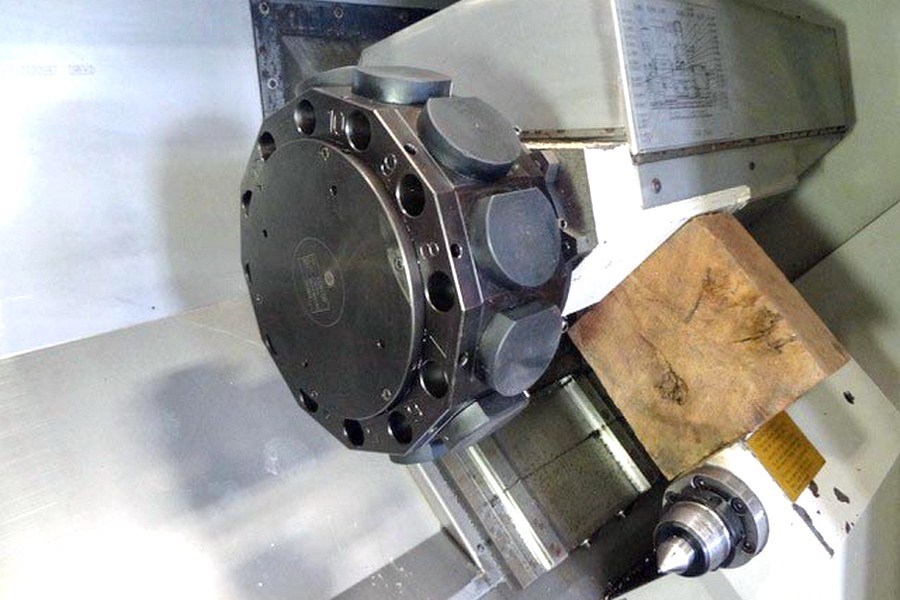

Werkzeugrevolver:
Anzahl der Werkzeugplätze 12 pos.
Anzahl der angetriebenen Werkzeugstationen 12 pos.
Schaftdurchmesser 40 mm VDI 69880
Antriebsleistung - angetr. Werkzeugpos. 12,2 kW
Drehzahlbereich - angetr. Werkzeugpos. max. 4.500 min -1
Max. Drehmoment 27 Nm
Reitstock:
Reitstockverschiebung 580 mm
Reitstockaufnahme MK 5
Spannkraft 8 kN
Vorschübe:
Eilgang ( X / Y / Z ) 60 / 15 / 45 m/min
Verfahrwege:
x-Achse 260 mm
y-Achse +/- 40 mm
z-Achse 635 mm

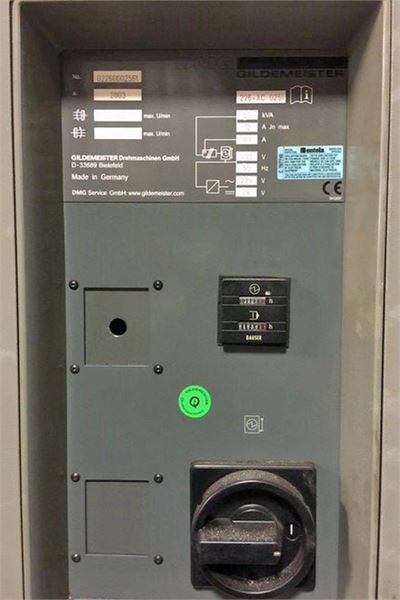

Gesamtleistungsbedarf 50 kVA
Maschinengewicht ca. 6,5 t
Raumbedarf ca. 5,0 x 3,0 x 2,2 m

Zubehör
Dokumentation

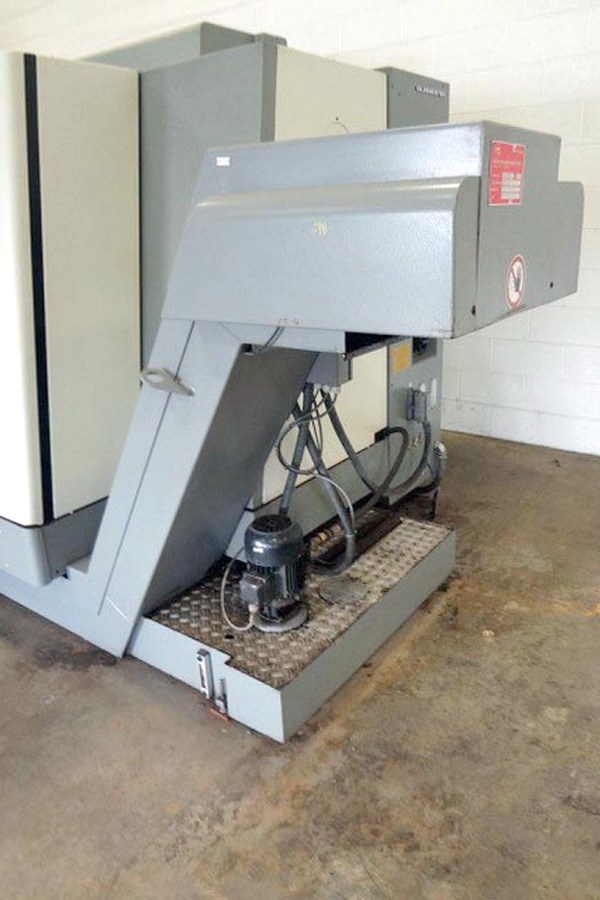

Späneförderer
Kühlmitteleinrichtung
Reitstock
C-Achse
Y-Achse
Werkzeugrevolver
Signallampe

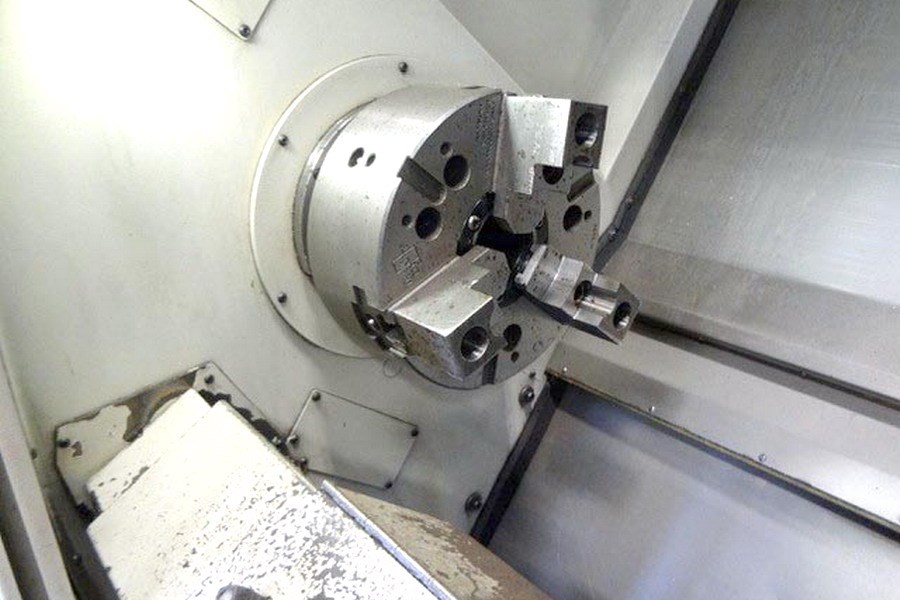

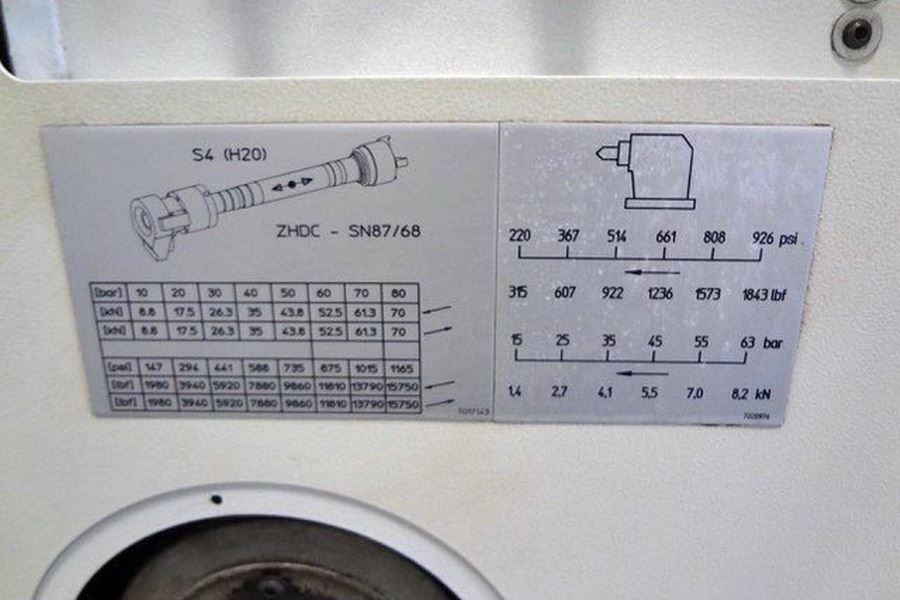

Dreibackenfutter SMW BHD 250-66
Hohlspanneinrichtung
Teilefänger
Interface für Stangenlader

Zusatzinformationen
CNC - Dreh- und Fräszentrum
GILDEMEISTER - CTX 420 linear V4

- Inbetriebnahme 2006
- Werkzeugantrieb
- C-Achse
- Y-Achse

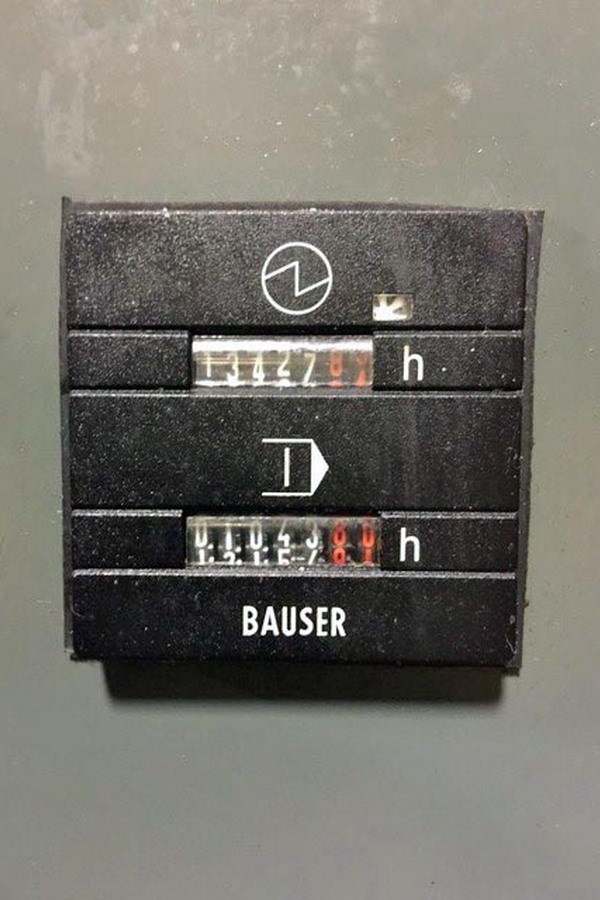

- nur 1.050h abgelesene Spindelstd. !

Irrtum in den technischen Daten vorbehalten.
