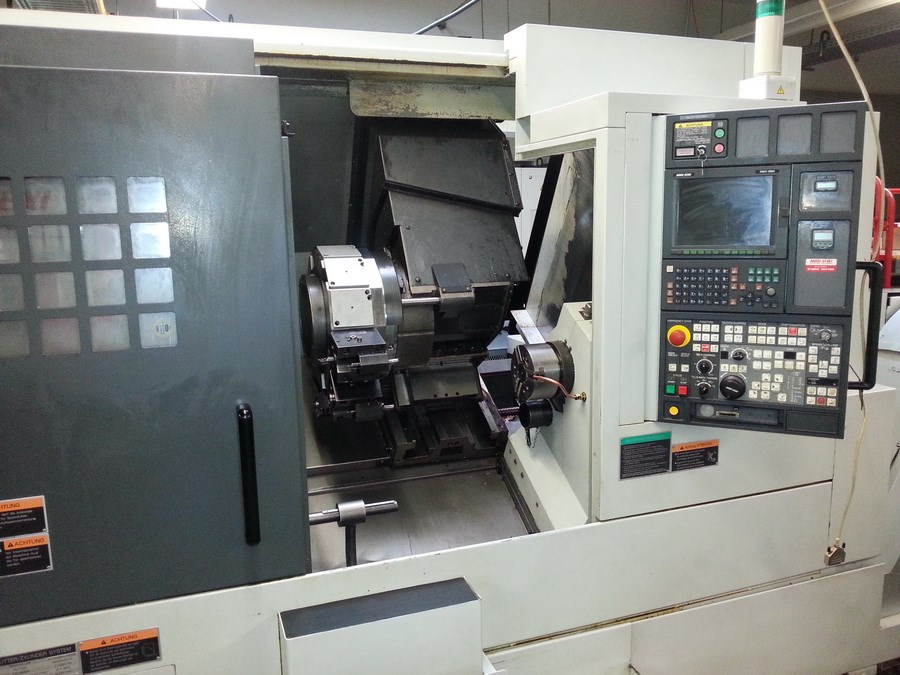

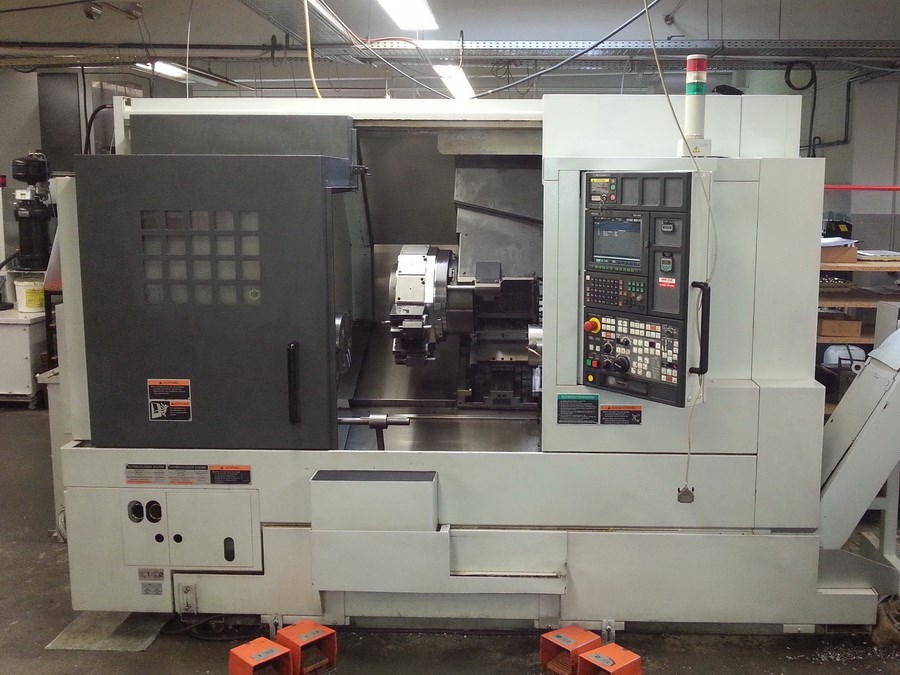

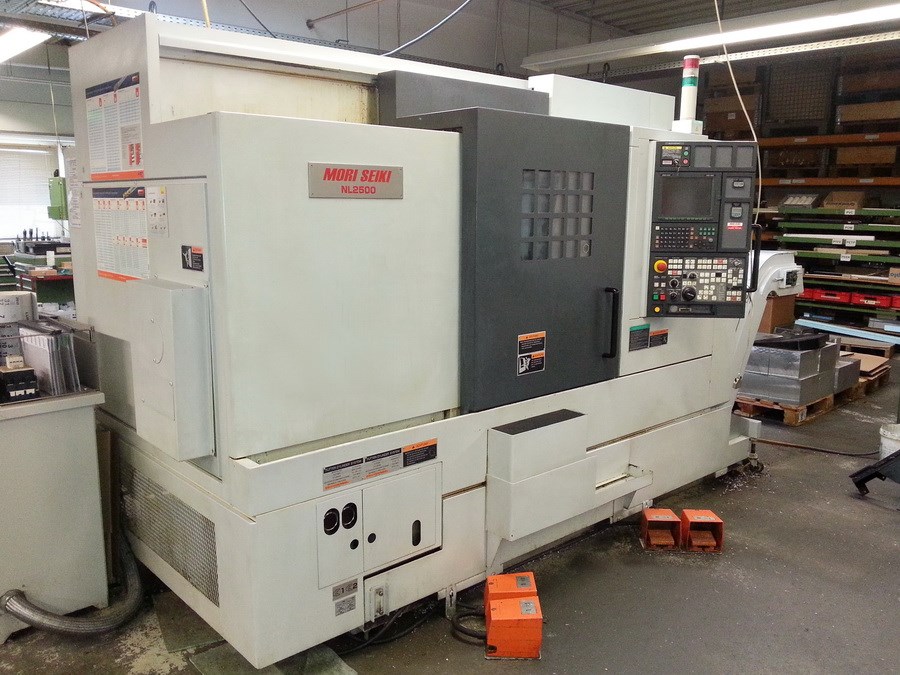

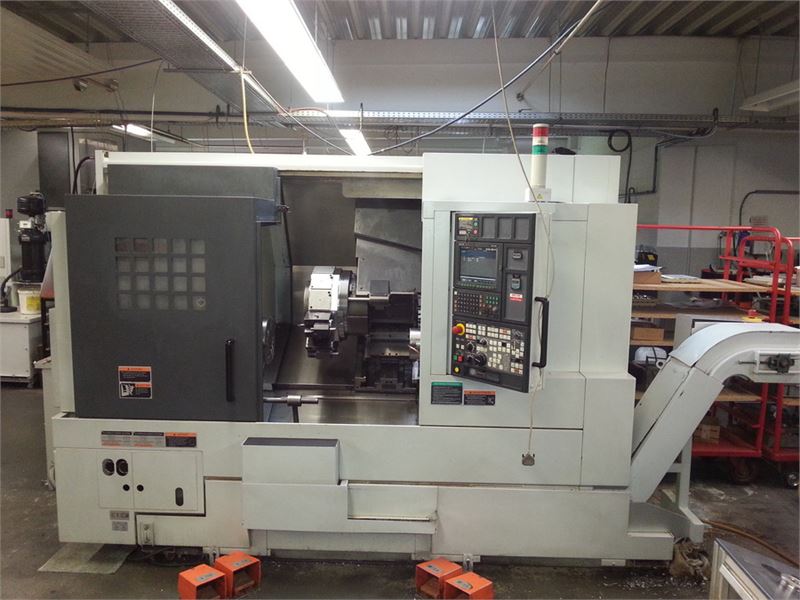

MORI SEIKI - NL 2500 SY / 700
CNC - Drehmaschinen CNC - Dreh- und Fräszentren
Bilder
Bilder
Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image Listing Image
Beschreibung
MORI SEIKI - NL 2500 SY / 700

Angebotsdetails
Lagernummer 1039-7545
Maschinenart CNC Dreh- und Fräszentrum
Hersteller MORI SEIKI
Type NL 2500 SY / 700
Baujahr 2005

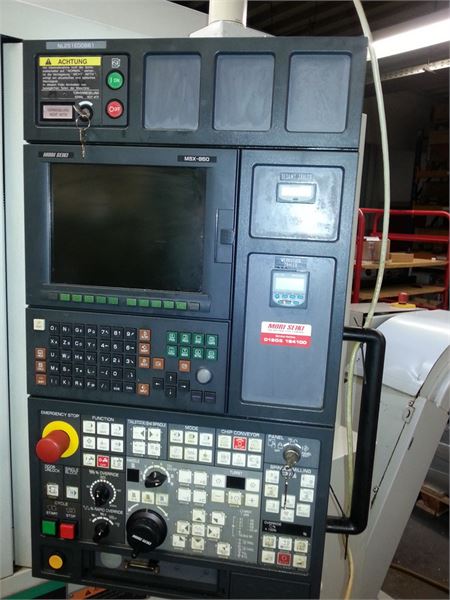

Steuerung Mori Seiki MSX 850
Lagerort D-59302 Oelde
Ursprungsland Japan
Lieferzeit nach Absprache
Frachtbasis ab Standort

Technische Details
Drehdurchmesser max. 356 mm
Drehlänge 705 mm
Steuerung Mori Seiki MSX 850
Umlaufdurchmesser über Bett 923,8 mm
Umlaufdurchmesser über Planschlitten 755 mm
max. Drehdurchmesser 356 mm
max. Stangendurchmesser 80 mm
Hauptspindel:
Drehzahlbereich - Hauptspindel 4.000 min/-1
Antriebsleistung - Hauptspindel 18,5 / 15 kW
Spindelnase JIS A2-8
Spindelbohrung 82 mm
Spindellagerdurchmesser 140 mm
C-Achse 0,001 °
Gegenspindel:
Drehzahlbereich - Gegenspindel 6.000 min/-1
Antriebsleistung - Gegenspindel 11 / 7,5 kW
Spindelnase JIS A2-5
Spindelbohrung 43 mm
Spindellagerdurchmesser 85 mm
C-Achse 0,001 °
Verfahrwege:
x-Achse 260 mm
y-Achse 100 ( +/- 50) mm
z-Achse 795 mm
Verfahrweg Gegenspindel B: 734 mm

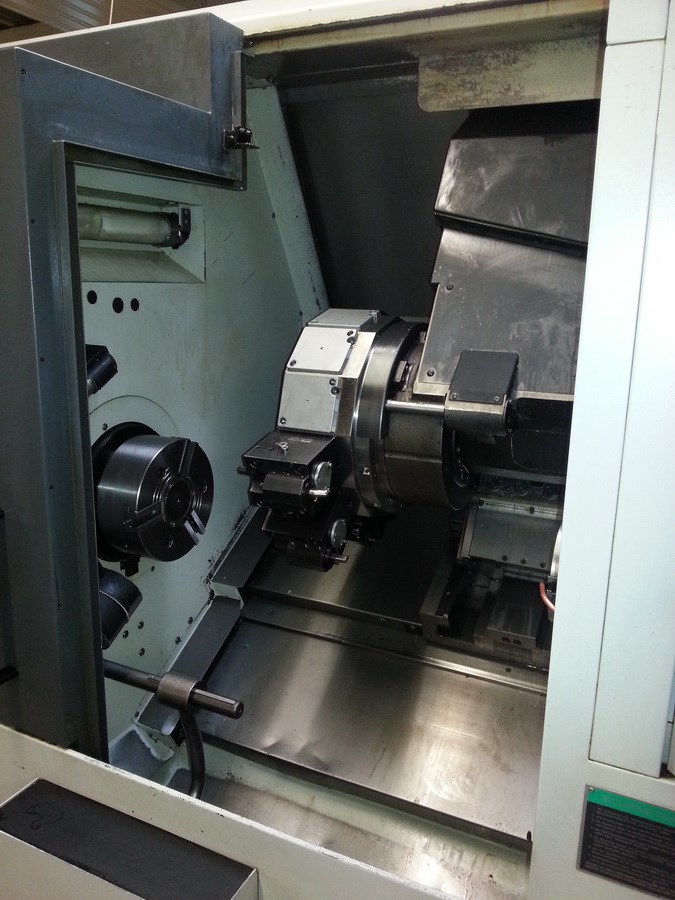

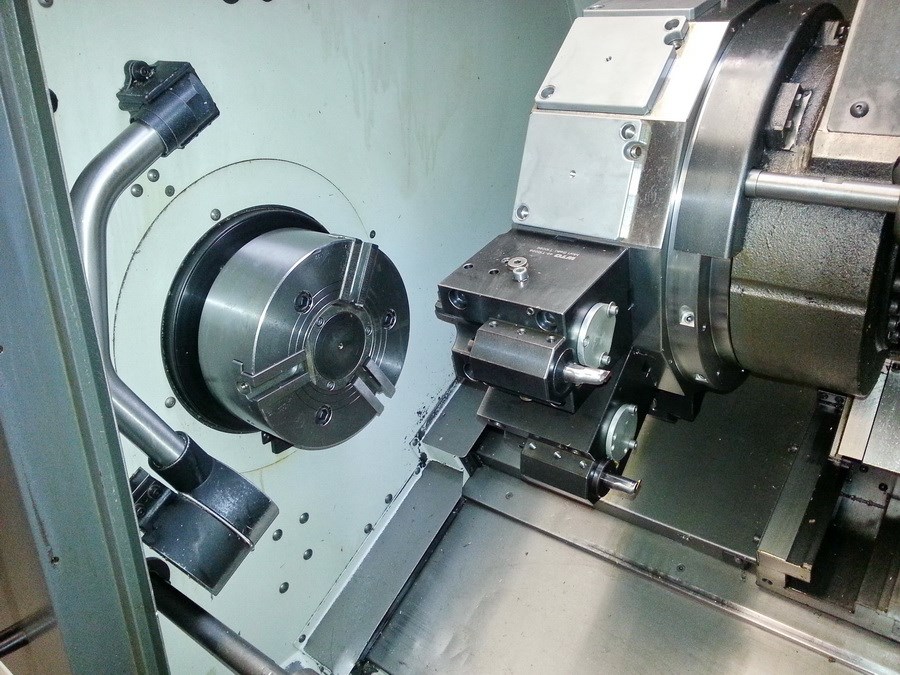

Werkzeugrevolver:
Werkzeugplätze 12 Pos.
Schafthöhe für Vierkantwerkzeug 25 mm
Schaftdurchmesser für Bohrstange max. 50 / 32 mm
Revolverschaltzeit 0,25 sec.
Drehzahlbereich - angetr. Werkzeugstationen max. 6.000 min -1
Antriebsleistung angetr. WZ-Stationen 5,5 / 3,7 kW
Vorschübe:
Eilgang X-Achse 30 m/min
Eilgang Y-Achse 10 m/min
Eilgang Z-Achse 30 m/min
Eilgang C-Achse 400 min/-1
Eilgang B-Achse 30 m/min
Gesamtleistungsbedarf 39,4 kVA
Maschinengewicht ca. 6,2 t
Raumbedarf ca. 4,5 x 2,5 x 2,5 m

Zubehör
Werkzeugrevolver
C-Achse
Gegenspindel
Werkzeugeinmeßarm
Teilefänger

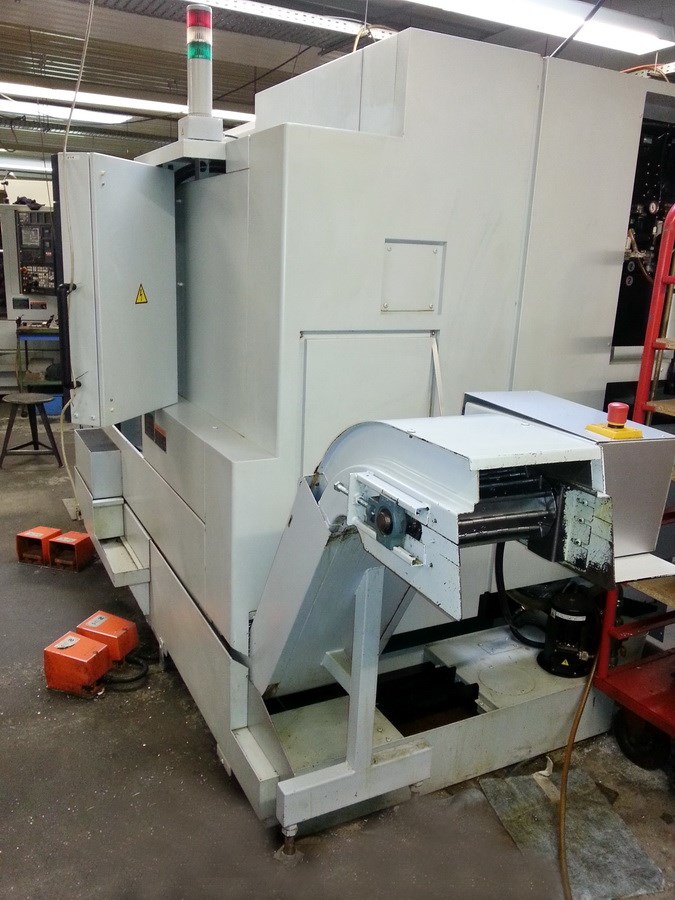

Späneförderer

Zusatzinformationen
CNC - Dreh- und Fräszentrum
MORI SEIKI - NL 2500 SY / 700

- ohne Werkzeughalter
- ohne angetriebene Werkzeuge

Irrtum in den technischen Daten vorbehalten.
